BEDIENUNGSANLEITUNG YSTSW011 YAMAHA

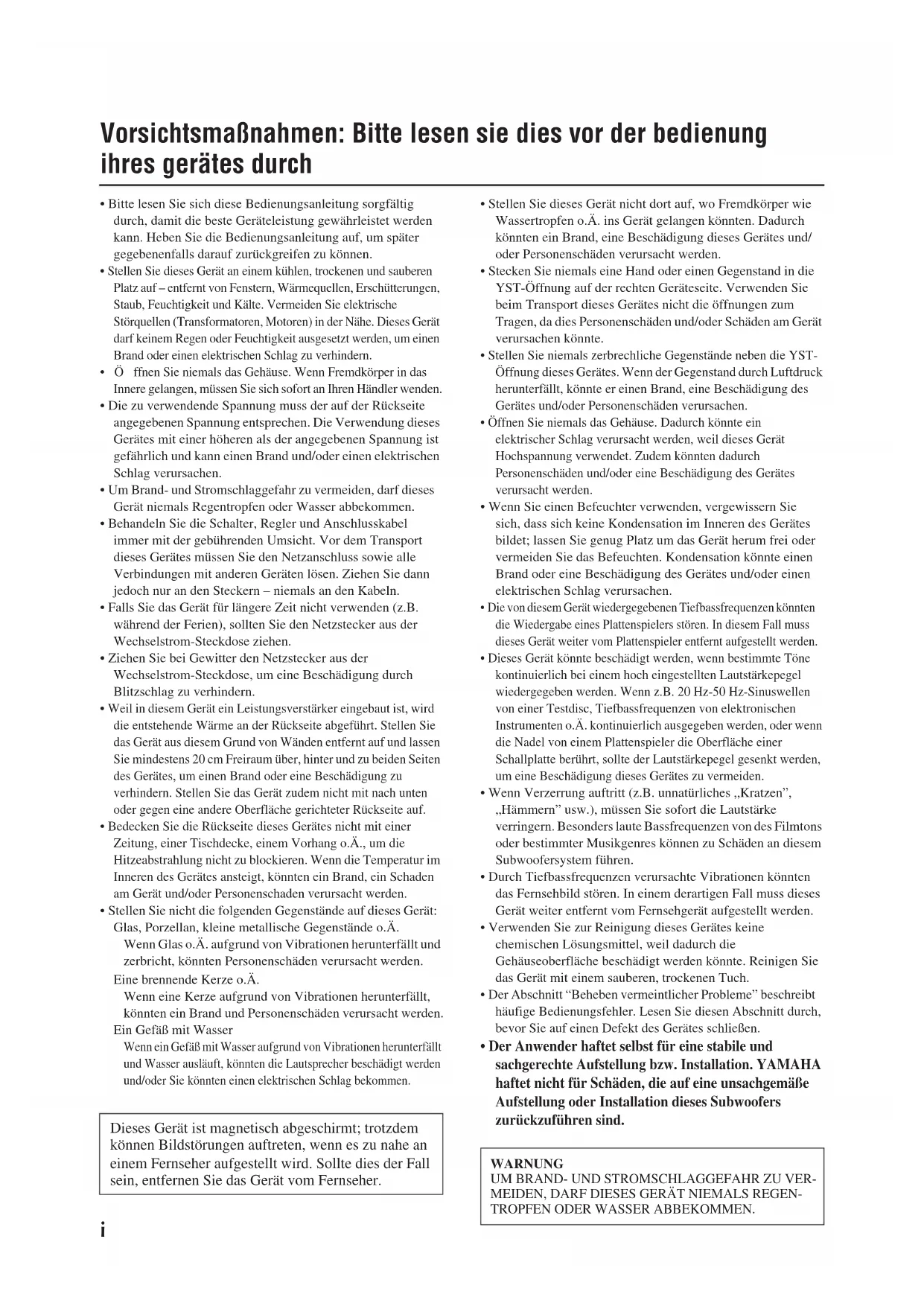

100 dB<YST-SW011>Graphique de réponse en fréquence*i Vorsichtsmaßnahmen: Bitte lesen sie dies vor der bedienung ihres gerätes durch

• Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um später gegebenenfalls darauf zurückgreifen zu können.• Stellen Sie dieses Gerät an einem kühlen, trockenen und sauberen Platz auf – entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie elektrische Störquellen (Transformatoren, Motoren) in der Nähe. Dieses Gerät darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder einen elektrischen Schlag zu verhindern.•Öffnen Sie niemals das Gehäuse. Wenn Fremdkörper in das Innere gelangen, müssen Sie sich sofort an Ihren Händler wenden.• Die zu verwendende Spannung muss der auf der Rückseite angegebenen Spannung entsprechen. Die Verwendung dieses Gerätes mit einer höheren als der angegebenen Spannung ist gefährlich und kann einen Brand und/oder einen elektrischen Schlag verursachen. • Um Brand- und Stromschlaggefahr zu vermeiden, darf dieses Gerät niemals Regentropfen oder Wasser abbekommen.• Behandeln Sie die Schalter, Regler und Anschlusskabel immer mit der gebührenden Umsicht. Vor dem Transport dieses Gerätes müssen Sie den Netzanschluss sowie alle Verbindungen mit anderen Geräten lösen. Ziehen Sie dann jedoch nur an den Steckern – niemals an den Kabeln.• Falls Sie das Gerät für längere Zeit nicht verwenden (z.B. während der Ferien), sollten Sie den Netzstecker aus der Wechselstrom-Steckdose ziehen.• Ziehen Sie bei Gewitter den Netzstecker aus der Wechselstrom-Steckdose, um eine Beschädigung durch Blitzschlag zu verhindern.• Weil in diesem Gerät ein Leistungsverstärker eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Stellen Sie das Gerät aus diesem Grund von Wänden entfernt auf und lassen Sie mindestens 20 cm Freiraum über, hinter und zu beiden Seiten des Gerätes, um einen Brand oder eine Beschädigung zu verhindern. Stellen Sie das Gerät zudem nicht mit nach unten oder gegen eine andere Oberfläche gerichteter Rückseite auf.• Bedecken Sie die Rückseite dieses Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang o.Ä., um die Hitzeabstrahlung nicht zu blockieren. Wenn die Temperatur im Inneren des Gerätes ansteigt, könnten ein Brand, ein Schaden am Gerät und/oder Personenschaden verursacht werden. • Stellen Sie nicht die folgenden Gegenstände auf dieses Gerät:Glas, Porzellan, kleine metallische Gegenstände o.Ä.Wenn Glas o.Ä. aufgrund von Vibrationen herunterfällt und zerbricht, könnten Personenschäden verursacht werden. Eine brennende Kerze o.Ä.Wenn eine Kerze aufgrund von Vibrationen herunterfällt, könnten ein Brand und Personenschäden verursacht werden.Ein Gefäß mit Wasser Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, könnten die Lautsprecher beschädigt werden und/oder Sie könnten einen elektrischen Schlag bekommen.
• Stellen Sie dieses Gerät nicht dort auf, wo Fremdkörper wie Wassertropfen o.Ä. ins Gerät gelangen könnten. Dadurch könnten ein Brand, eine Beschädigung dieses Gerätes und/oder Personenschäden verursacht werden.• Stecken Sie niemals eine Hand oder einen Gegenstand in die YST-Öffnung auf der rechten Geräteseite. Verwenden Sie beim Transport dieses Gerätes nicht die öffnungen zum Tragen, da dies Personenschäden und/oder Schäden am Gerät verursachen könnte.• Stellen Sie niemals zerbrechliche Gegenstände neben die YST-Öffnung dieses Gerätes. Wenn der Gegenstand durch Luftdruck herunterfällt, könnte er einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen.• Öffnen Sie niemals das Gehäuse. Dadurch könnte ein elektrischer Schlag verursacht werden, weil dieses Gerät Hochspannung verwendet. Zudem könnten dadurch Personenschäden und/oder eine Beschädigung des Gerätes verursacht werden. • Wenn Sie einen Befeuchter verwenden, vergewissern Sie sich, dass sich keine Kondensation im Inneren des Gerätes bildet; lassen Sie genug Platz um das Gerät herum frei oder vermeiden Sie das Befeuchten. Kondensation könnte einen Brand oder eine Beschädigung des Gerätes und/oder einen elektrischen Schlag verursachen.
• Die von diesem Gerät wiedergegebenen Tiefbassfrequenzen könnten die Wiedergabe eines Plattenspielers stören. In diesem Fall muss dieses Gerät weiter vom Plattenspieler entfernt aufgestellt werden.
• Dieses Gerät könnte beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn z.B. 20 Hz-50 Hz-Sinuswellen von einer Testdisc, Tiefbassfrequenzen von elektronischen Instrumenten o.Ä. kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Schallplatte berührt, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung dieses Gerätes zu vermeiden.• Wenn Verzerrung auftritt (z.B. unnatürliches „Kratzen”, „Hämmern” usw.), müssen Sie sofort die Lautstärke verringern. Besonders laute Bassfrequenzen von des Filmtons oder bestimmter Musikgenres können zu Schäden an diesem Subwoofersystem führen.• Durch Tiefbassfrequenzen verursachte Vibrationen könnten das Fernsehbild stören. In einem derartigen Fall muss dieses Gerät weiter entfernt vom Fernsehgerät aufgestellt werden.• Verwenden Sie zur Reinigung dieses Gerätes keine chemischen Lösungsmittel, weil dadurch die Gehäuseoberfläche beschädigt werden könnte. Reinigen Sie das Gerät mit einem sauberen, trockenen Tuch.• Der Abschnitt “Beheben vermeintlicher Probleme” beschreibt häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevor Sie auf einen Defekt des Gerätes schließen.
• Der Anwender haftet selbst für eine stabile und sachgerechte Aufstellung bzw. Installation. YAMAHA haftet nicht für Schäden, die auf eine unsachgemäße Aufstellung oder Installation dieses Subwoofers zurückzuführen sind. Dieses Gerät ist magnetisch abgeschirmt; trotzdem können Bildstörungen auftreten, wenn es zu nahe an einem Fernseher aufgestellt wird. Sollte dies der Fall sein, entfernen Sie das Gerät vom Fernseher. WARNUNG

• Inhaltsübersicht Vorsichtsmaßnahmen: Bitte lesen sie dies vor der bedienung ihres gerätes durch
• i Vorweg p. 1
• Funktionen p. 1
• Lieferumfang p. 1
• Aufstellen des Subwoofers p. 2
• Verbindungen p. 3
• Grundlegendes Anschlussbeispiel p. 3
• Anschließen der Bausteine und des Subwoofers ans Netz p. 3
• Verwendung des Subwoofers p. 4
• Voreinstellung der Subwoofer-Lautstärke p. 4
• Advanced Yamaha Active Servo Technology p. 5
• Beheben vermeintlicher Probleme p. 6
• Technische Daten p. 7

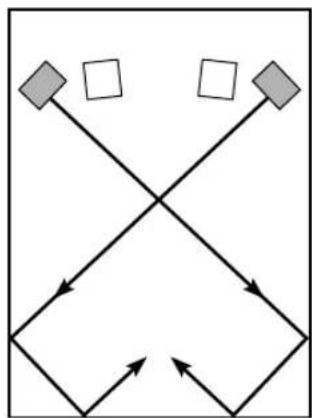

• Frequenzgrafik Vorweg Funktionen Dieses Subwoofer-System ist mit einem linearen Anschluss versehen, der nur von Yamaha angeboten wird, um während der Wiedergabe ein reibungsloses Bassansprechverhalten zu erzielen, damit die im ursprünglichen Eingangssignal nicht enthaltenen externen Geräusche minimiert werden. Lieferumfang Bitte kontrollieren Sie nach dem Auspacken, ob Sie fol-gende Dinge bekommen haben.Advanced YSTDie „Advanced Yamaha Active Servo Technology” ist ein einzigartiges System, das dank einer optimalen Boxen- und Verstärkerabstimmung eine perfekt lin-eare Auslenkung des Lautsprechers bewirkt.QD-Bass-TechnologieDie QD-Bass-Technologie (Quatre Dispersion Bass) ist ein von Yamaha entwickeltes Verfahren, das für eine effiziente Klangabstrahlung in vier horizontalen Richtungen sorgt.GummifüßeSubwoofer-Kabel (5m)Deutsch2 Aufstellen des Subwoofers ( : subwoofer, : frontlautsprecher) Mit einem Subwoofer können Sie die Tonwiedergabe stark verbessern. Für einen größeren Effekt wird jedoch empfohlen, zwei Subwoofer zu verwenden. Bei Verwendung von nur einem Subwoofer wird empfohlen, dass dieser auf der äußeren Seite des rechten oder linken Frontlautsprechers aufgestellt wird. (Siehe Abb ) Bei Verwendung von zwei Subwoofern wird empfohlen, dass diese auf der äußeren Seite jedes Frontlautsprechers aufgestellt werden. (Siehe Abb ) Die in Abb. dargestellte Aufstellung ist ebenfalls möglich; wenn aber das Subwoofer-System direkt gegen die Wand gerichtet wird, wird unter Umständen kein Basseffekt erzielt, weil der Ton des Systems und der von der Wand reflektierte Ton sich gegenseitig aufheben könnten. Aus diesem Grund sollte der Subwoofer möglichst schräg zu einer Wand aufgestellt werden, wie in Abb. oder dargestellt. Hinweis Es mag Fälle geben, in denen Sie vom Subwoofer keine ausreichenden Tiefbassklänge erzielen können, wenn Sie Ihre Hörposition in die Raummitte gelegt haben. Die Ursache dafür ist, dass sich zwischen zwei parallelen Wänden „stehende Wellen” entwickelt haben und diese die Bassklänge aufheben. Stellen Sie den Subwoofer in einem solchen Fall schräg zur Wand auf. Unter Umständen ist auch ein Aufbrechen der parallelen Flächen durch Aufstellen von Bücherregalen o.Ä. an der Wand entlang erforderlich. Verwendung der rutschfesten Unterlagen Bringen Sie die rutschfesten Unterlagen an den vier Ecken unten am Subwoofer an, um zu verhindern, dass sich der Subwoofer durch Vibrationen o.Ä. bewegt. p. 7

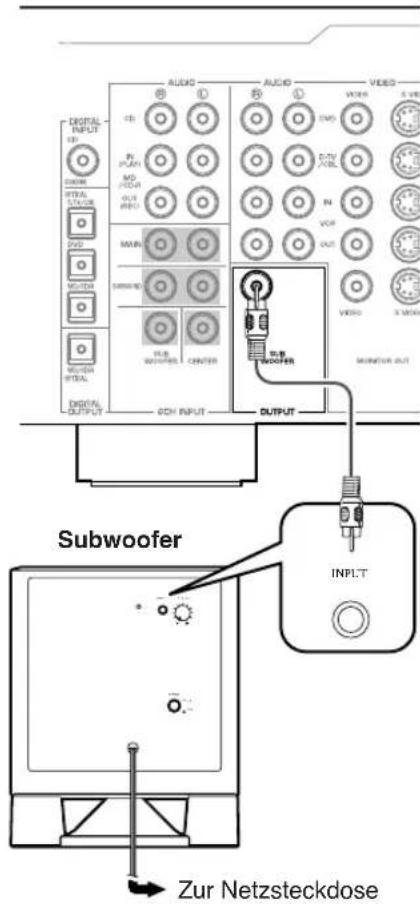

Deutsch Verbindungen Vorsicht: Schließen Sie den Subwoofer und die Audio-/Video-Bausteine erst nach Herstellen aller anderen Verbindungen ans Netz an. Grundlegendes Anschlussbeispiel Verbinden Sie ein Subwoofer-Kabel mit dem betreffenden Ausgang des AV-Verstärkers und der INPUT-Buchse des Subwoofers. Anschließen der Bausteine und des Subwoofers ans Netz Nach Herstellen der Subwoofer-Verbindung kön- nen Sie den Verstärker, die übrigen Audio-/Video- Bausteine und den Subwoofer an eine geeignete Steckdose anschließen. VOLTAGE SELECTOR (Für China-, Korea-, Asien-Modell und allge- meines Modell) Der Spannungswahlschalter auf der Rückseite dieses Gerätes muss auf die örtliche Netzspan- nung eingestellt werden, BEVOR der Netzste- cker dieses Gerätes an eine Wechselstrom- Steckdose angeschlossen wird. Die einstellbaren Netzspannungen sind 110-120/220-240 V, 50/60 Hz. OFF

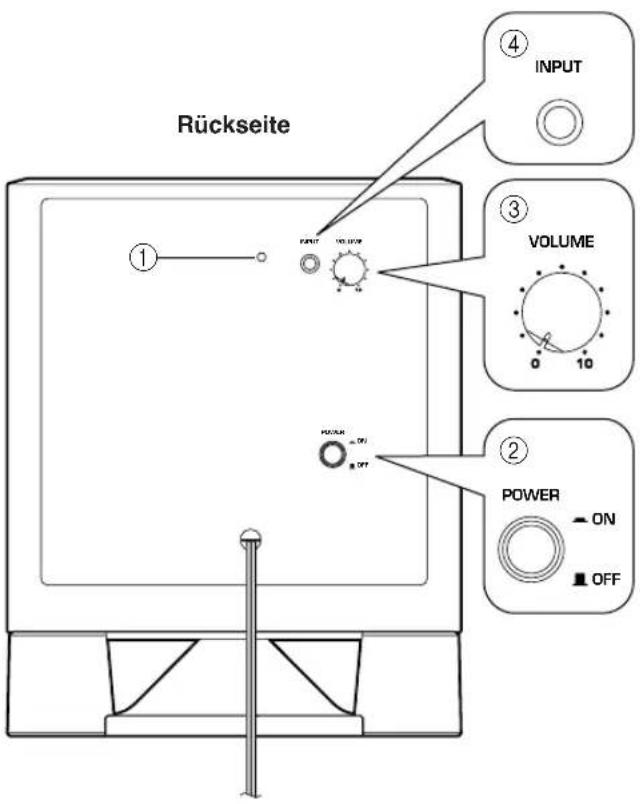

POWERVOLUMEINPUTINPUTZur NetzsteckdoseSubwooferVerstärker (Die Rückseite Ihres Verstär-kers sieht vielleicht etwas anders aus.)4 Verwendung des Subwoofers 1Netzanzeige Leuchtet GRÜN, wenn der POWER-Schalter (2) auf „ON” gestellt wird. Erlischt, wenn sich der POWER-Schalter in der „OFF”-Position befindet. 2POWER-Schalter Stellen Sie diesen Schalter auf ON, um den Sub- woofer einzuschalten. Wenn der Subwoofer ein- geschaltet ist, leuchtet die Netzanzeige (1) auf der Rückseite grün. Stellen Sie diesen Schalter auf OFF, um den Subwoofer auszuschalten. 3VOLUME-Regler Hiermit kann die Lautstärke eingestellt werden. Drehen Sie ihn nach rechts, um die Lautstärke zu erhöhen und nach links, um sie zu verrin- gern. 4INPUT-Anschluss Hier muss das vom Verstärker kommende Sig- nalkabel angeschlossen werden. Voreinstellung der Subwoofer-Laut- stärke Vor Einschalten des Subwoofers müssen Sie den nachstehend beschriebenen Pegelabgleich zwi- schen dem Subwoofer und den Frontboxen vorneh- men. 1.Stellen Sie den VOLUME-Regler auf den Min- destwert (0). 2.Schalten Sie alle Bausteine ein. 3.Drücken Sie den POWER-Schalter in die ON- Position. Die Netzanzeige auf der Rückseite leuchtet nun grün. 4.Starten Sie die Wiedergabe einer Signalquelle mit zahlreichen Bassfrequenzen. Stellen Sie die Lautstärke des Verstärkers auf den gewünschten Wert. 5.Erhöhen Sie nun allmählich die Lautstärke des Subwoofers, bis die Balance zwischen dem Bass und den übrigen Frequenzen ausgewogen erscheint. Um eine natürliche Wiedergabe zu erzielen, müssen Sie den Subwoofer-Pegel so einstellen, dass sich der Bassanteil harmonisch in das Gesamtschallbild einfügt. 6.Stellen Sie die Lautstärke des Verstärkers nun auf den gewünschten Wert. Achtung: Wir empfehlen, den VOL- UME-Regler bei Verwendung einer Mehrkanalanlage ungefähr in die Mitte zu stellen. OFF

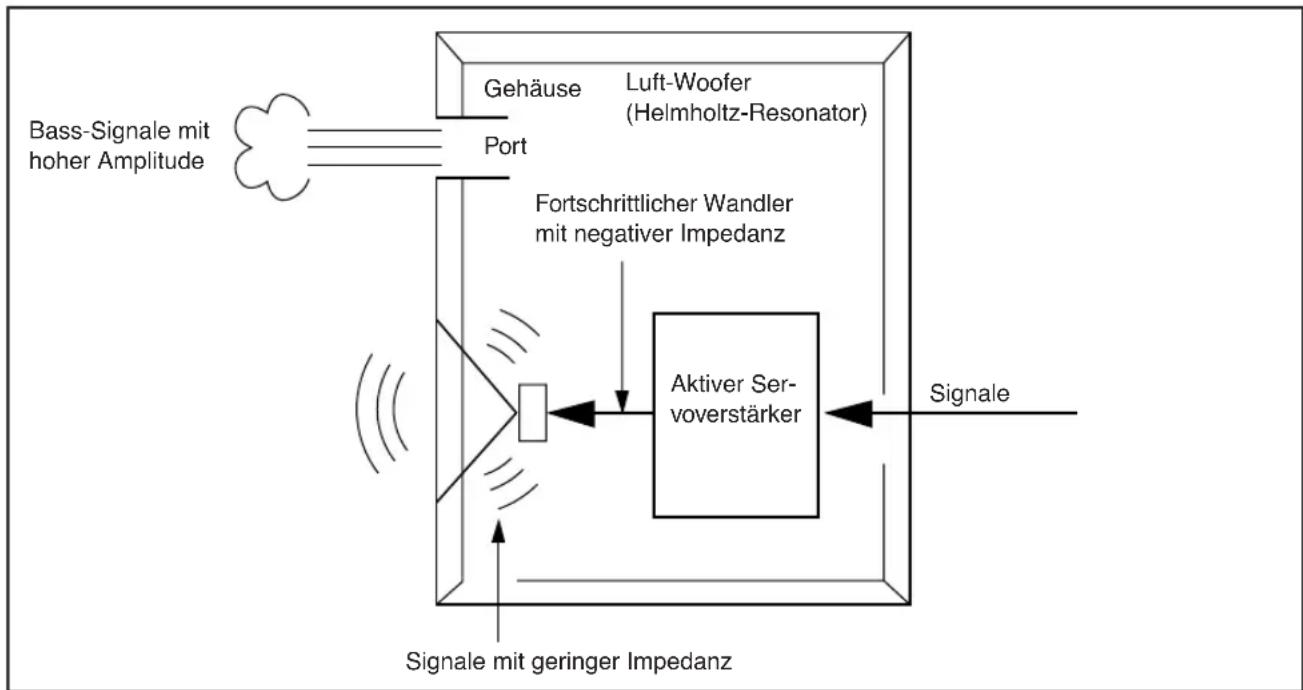

POWERRückseiteVOLUME5 Deutsch Advanced Yamaha Active Servo Technology Die Theorie der „Active Servo”-Technologie von Yamaha beruht auf zwei Faktoren: Der Helmholtz- Resonanz und der negativen Impedanztreibung. „Active Servo Processing”-Lautsprecher geben die Bassfrequenzen über einen „Luft-Woofer”, d.h. eine Öffnung der Box, aus. Diese Öffnung übernimmt die Funktion eines Tief- töners in einem konventionellen Lautsprechersys- tem und ersetzt diesen vollwertig. Signale mit niedriger Amplitude können laut der Helmholtz-Theorie über diese Öffnung als Schall- wellen mit einer weitaus größeren Amplitude aus- gegeben werden, sofern die Abmessungen der Öffnung in einem festgelegten Verhältnis zum Boxenvolumen stehen. Außerdem muss die Ampli- tude der Schallwellen im Boxgehäuse einerseits präzise und andererseits kräftig genug sein, um die „Last” der Luft im Boxeninneren zu überwinden. Dieses Problem wurde durch die Entwicklung eines Verstärkertyps gelöst, der speziell aufberei- tete Signale ausgibt. Wenn der elektrische Wider- stand der Schwingspule auf Null reduziert wird, ist die Auslenkung der Lautsprechereinheit nämlich im Verhältnis zur Signalspannung linear. Das wird in diesem System durch Verwendung eines speziel- len Verstärkers mit einer negativ impedanten Aus- gangstreibung erzielt, welche die Ausgangsimpedanz des Verstärkers subtrahiert. Dank der negativ impedanten Treiberschaltungen kann der Verstärker sehr präzise, tieffrequente Wel- lenformen mit geringer Amplitude ausgeben, deren Dämpfungsmerkmale für diese Anwendung opti- mal sind. Das Boxengehäuse strahlt diese Wellenformen dann als Signale mit hoher Amplitude ab. Dank des Ausgangstreiberverstärkers mit negativer Impe- danz und der Boxenkonstruktion mit Helmholtz- Resonanz kann dieses System ein breites Fre- quenzspektrum mit exzellenter Qualität und mini- maler Verzerrung ausgeben. Das soeben beschriebene Verfahren liegt der kon- ventionellen Active Servo-Technologie von Yamaha zugrunde. Die neue Active Servo-Technologie –Advanced Yamaha Active Servo Technology– verwendet „Advanced Negative Impedance Converter”-Schal- tungen (ANIC), die es einem herkömmlichen Wandler mit negativer Impedanz erlauben, die Subtraktion dynamisch zu gestalten und somit einen in jeder Situation optimalen Wert zum Vari- ieren der Lautsprecherimpedanz zu erzeugen. Diese neuen ANIC-Schaltungen erlauben es der „Advanced Yamaha Active Servo”-Technologie, die Leistung stabiler zu halten und einen höheren Schalldruck zu erzeugen als mit einem Active Servo-System von Yamaha möglich wäre. Die Basswiedergabe wirkt somit natürlicher und dyna- mischer. Bass-Signale mit hoher Amplitude Gehäuse Port Luft-Woofer (Helmholtz-Resonator) Fortschrittlicher Wandler mit negativer Impedanz Aktiver Ser- voverstärker Signale mit geringer Impedanz Signale6 Beheben vermeintlicher Probleme Wenn sich das Gerät nicht erwartungsgemäß verhält, sollten Sie zuerst hier nachschauen, ob sich das Pro- blem lösen lässt. Wenn die bei Ihnen auftretende Störung nicht erwähnt wird bzw. wenn Sie sie anhand der erwähnten Hinweise nicht lösen können, müssen Sie sofort den Netzanschluss lösen und sich an Ihren Yamaha-Händler oder eine anerkannte Kundendienststelle wenden. Problem Ursache Lösung Das Gerät geht nicht an, obwohl sich der POWER-Schalter in der ON-Position befindet. Der Netzstecker ist nicht vollständig angeschlossen. Schieben Sie den Netzschalter in die OFF-Position und schließen Sie das Netzkabel vollständig an. Sie hören nichts. Der VOLUME-Regler befindet sich auf „0”. Drehen Sie den VOLUME-Regler nach rechts (im Uhrzeigersinn). Ein Kabel ist nicht ordnungsgemäß angeschlossen. Schließen Sie das Kabel vollständig an. Der Ausgangspegel ist zu niedrig. Sie spielen eine Signalquelle mit leisen oder unzureichenden Bassfrequenzen ab. Hören Sie sich zunächst eine Signalquelle mit höherem Bassanteil an. Der Pegel wird durch stehende Wellen verringert. Stellen Sie den Subwoofer (wo)anders auf oder durchbrechen Sie die Symmetrie der parallel laufenden Wände mit einem Bücherbord oder anderen größeren Gegenstand.7 Deutsch Technische Daten YST-SW011 Typ ........... “Advanced Yamaha Active Servo Technology” Treiber.................................. 20 cm Kegel-Woofer Magnetisch geschirmt Ausgangsleistung .........................................50 W Dynamische Ausgangsleistung ........... 100 W/5Ω Eingangsimpedanz............................................12kΩ Frequenzgang................................. 30 Hz~200 Hz Eingangsempfindlichkeit......50mV (50Hz, 50W/5Ω) Stromversorgung [Modell für die USA und Kanada] ......................................Netzspannung AC 120V, 60Hz [Modell für Australien] ......................................Netzspannung AC 240V, 50Hz [Modell für China] ............... Netzspannung 110~120/220~240V, 50/60Hz [Modell für Korea] ............... Netzspannung 110~120/220~240V, 50/60Hz [Modell für Großbritannien und Europa] .............................................Netzspannung 230V, 50Hz [Modell für Asien] ................ Netzspannung 110~120/220~240V, 50/60Hz [Allgemeines Modell] ................. Netzspannung 110~120/220~240V, 50/60Hz Leistungsaufnahme........................................45W Abmessungen (B x H x T) ..................................290mm x 360mm x 303mm Gewicht.......................................................... 10 kg Frequenzgrafik

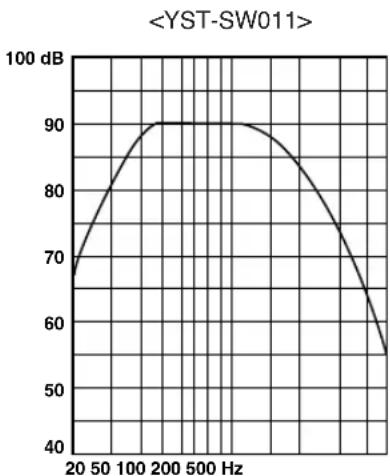

• Dieses Schaubild zeigt die tatsächlich Frequenz- gangcharakteristiken nicht genau an. Bitte nehmen Sie zur Kenntnis, dass alle techni- sche Daten ohne vorherige Ankündigung geändert werden können. 20 50 100 200 500 Hz
