Marca	YAMAHA
Modelo	YDS11
Tipo de producto	Base de acoplamiento universal para iPod
Dimensiones (An x Al x Pr)	80 x 33 x 70 mm
Peso	135 g
Alimentación	A través del cable de base (desde el dispositivo compatible)
Compatibilidad iPod	iPod (Click Wheel, clásico), iPod nano, iPod mini, iPod touch
Conectividad	Conector para iPod, conector para cable de base
Funciones principales	Conexión de un iPod a un sistema de audio compatible; reproducción de música, videos y fotos; carga del iPod (si es compatible con el dispositivo anfitrión)
Contenido de la caja	YDS-11 (dispositivo principal), cable de base (2 m), adaptadores de base para iPod (A, B, C)
Mantenimiento y limpieza	Utilice un paño limpio y seco. No use diluyentes químicos.
Seguridad	No exponga a la lluvia o la humedad. No modifique ni repare usted mismo. Contacte a un técnico Yamaha calificado.
Certificación	Conforme a la normativa FCC (Clase B). "Made for iPod".
Información general	Base de acoplamiento diseñada para funcionar con dispositivos compatibles Yamaha. Requiere un iPod y un dispositivo anfitrión (no incluidos).

Preguntas frecuentes - YDS11 YAMAHA

¿Qué modelos de iPod son compatibles con el YDS11?

El YDS11 es compatible con los iPod con rueda de clic (Click Wheel, incluido iPod clásico), iPod nano, iPod mini y iPod touch. Consulte el manual para las versiones de software requeridas.

¿Cómo instalar el adaptador de base adecuado?

Inserte el adaptador de base suministrado con su iPod o el incluido con el YDS11 en la ranura del dispositivo principal. Alinee las lengüetas con las ranuras y presione hasta que encaje. Para retirar, tire hacia arriba con la uña.

¿Cómo conectar el cable de base?

Asegúrese de que el dispositivo compatible esté apagado. Conecte un extremo del cable de base al conector del YDS11 (con el botón de liberación hacia arriba) y el otro extremo al conector DOCK del dispositivo compatible. Conecte firmemente para evitar interferencias.

¿Puedo usar el YDS11 sin adaptador de base?

No, el adaptador de base es necesario para mantener el iPod en su lugar y asegurar una conexión correcta. Use el adaptador suministrado con su iPod o uno de los adaptadores A, B o C incluidos.

¿Qué hacer si el iPod no es reconocido por el dispositivo anfitrión?

Verifique que el cable de base esté correctamente conectado en ambos extremos. Actualice el software del iPod a través de la aplicación Apple. Consulte el manual de su dispositivo compatible para ajustes.

¿El YDS11 carga el iPod?

Sí, el YDS11 puede cargar el iPod cuando está conectado a un dispositivo compatible encendido. La carga depende del dispositivo anfitrión.

¿Puedo usar otros accesorios iPod (auriculares, control remoto) al mismo tiempo?

No, se recomienda no conectar ningún otro accesorio iPod mientras se usa el YDS11 para evitar problemas de conexión o funcionamiento.

¿Cómo limpiar el YDS11?

Use un paño limpio y seco. Nunca use diluyentes químicos, alcohol o productos abrasivos que puedan dañar la superficie.

¿Qué hacer en caso de mal funcionamiento?

Verifique todas las conexiones, actualice el software del iPod. Si el problema persiste, contacte a un reparador Yamaha autorizado. No intente reparar el dispositivo usted mismo.

¿El YDS11 es compatible con todos los dispositivos Yamaha?

El YDS11 está diseñado para dispositivos Yamaha compatibles con la base de acoplamiento universal (Universal Dock). Verifique la presencia de un conector DOCK en su dispositivo. Consulte el manual de su dispositivo para la compatibilidad.

MANUAL DE USUARIO YDS11 YAMAHA

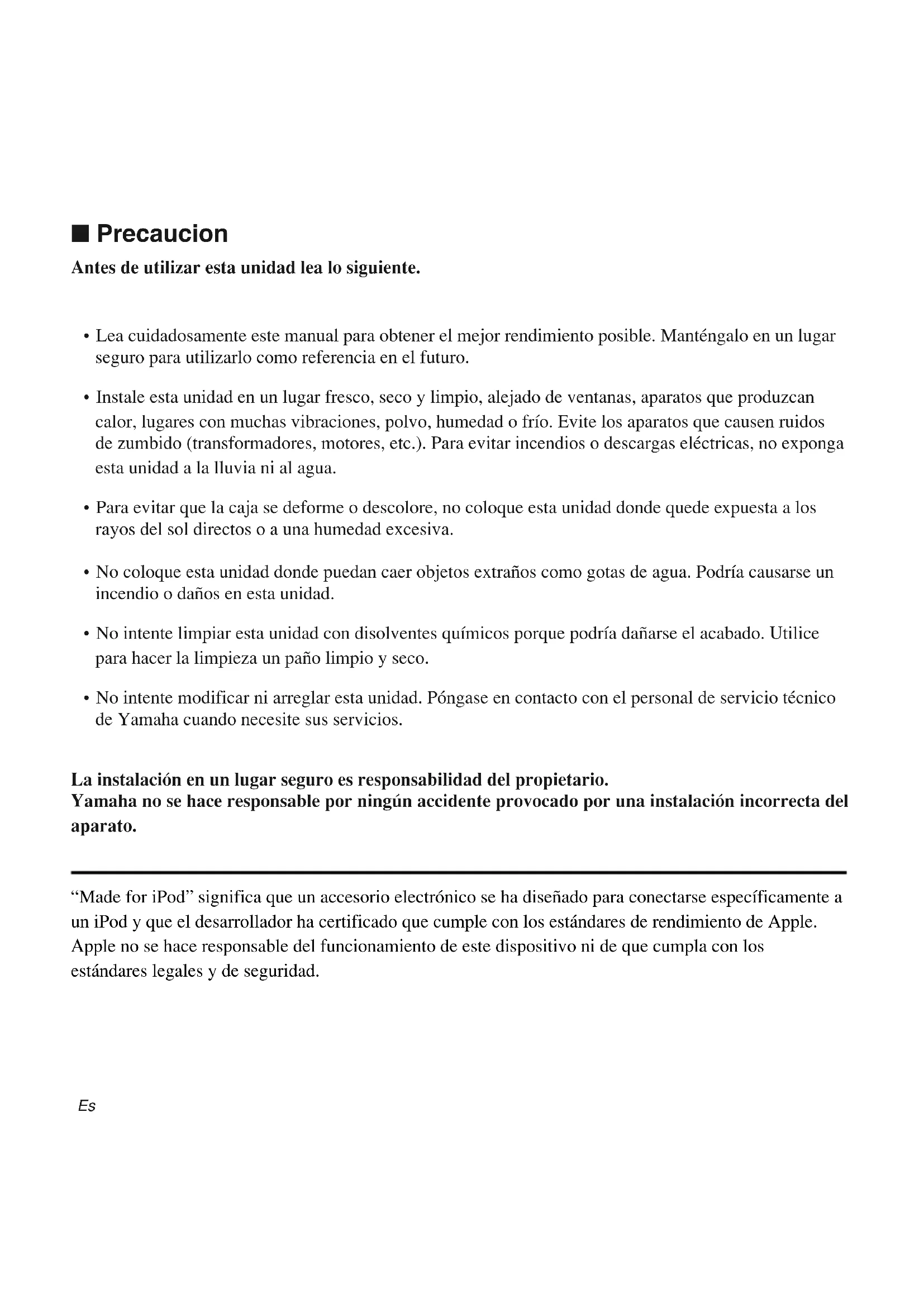

Antes de utilizar esta unidad lea lo siguiente.

• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar seguro para utilizarlo como referencia en el futuro.
• Instale esta unidad en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite los aparatos que causen ruidos de zumbido (transformadores, motores, etc.). Para evitar incendios o descargas eléctricas, no exponga esta unidad a la lluvia ni al agua.
• Para evitar que la caja se deforme o descolore, no coloque esta unidad donde quede expuesta a los rayos del sol directos o a una humedad excesiva.
• No coloque esta unidad donde puedan caer objetos extraños como gotas de agua. Podría causarse un incendio o daños en esta unidad.
• No intente limpiar esta unidad con disolventes químicos porque podría dañarse el acabado. Utilice para hacer la limpieza un paño limpio y seco.
• No intente modificar ni arreglar esta unidad. Póngase en contacto con el personal de servicio técnico de Yamaha cuando necesite sus servicios.

La instalación en un lugar seguro es responsabilidad del propietario.

Yamaha no se hace responsable por ningún accidente provocado por una instalación incorrecta del aparato.

“Made for iPod” significa que un accesorio electrónico se ha diseñado para conectarse específicamente a un iPod y que el desarrollador ha certificado que cumple con los estándares de rendimiento de Apple. Apple no se hace responsable del funcionamiento de este dispositivo ni de que cumpla con los estándares legales y de seguridad.

■ Introducción

Este producto le permite conectar un iPod con un dispositivo compatible con un acoplador de Yamaha y reproducir los archivos grabados en el dispositivo. El método de funcionamiento del iPod utilizando este producto, así como también las funciones que pueden utilizarse, dependen del dispositivo compatible con el acoplador o el iPod que usted esté utilizando. Para conocer detalles, consulte el manual de instrucciones del dispositivo compatible con el acoplador o el manual de instrucciones del iPod. (Dispositivo compatible con acoplador: Dispositivo al que está conectado el YDS-11.)

Los tipos de iPod compatibles con este producto se enumeran más abajo. (A partir de marzo de 2008)

• i Pod (Click Wheel, incluyendo iPod classic)
• iPod nano
• iPod mini
• iPod touch

iPod™

“iPod” es una marca de fábrica de Apple Inc., registrada en los EE.UU. y en otros países.

■ Comprobación del contenido del embalaje

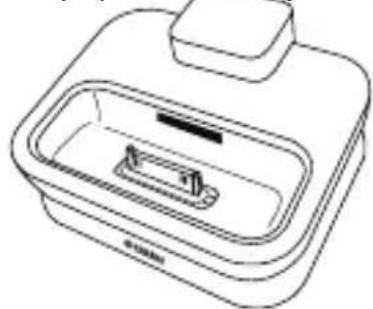

Compruebe que el embalaje incluya los artículos siguientes. (No se incluye el iPod.) YDS-11 (Unidad principal) Cable de acoplador (2 m)

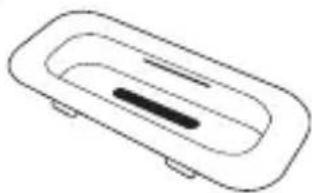

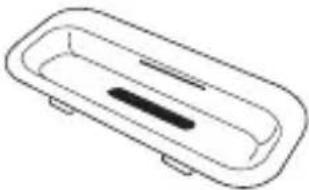

Adaptadores de acoplador de iPod (A, M C)

iPod con pantalla en color (20 GB o 30 GB) o la U2 Special Edition

B iPod con pantalla en color (40 GB o 60 GB) o iPod (40 GB)

* El adaptador de acoplador iPod sirve para utilizar con iPods que no tiene incluido adaptador.
* Cuando utilice un iPod que incluya un adaptador, utilice también el adaptador incluido con el iPod.
* La marca (A, B, o C) se muestra en la parte posterior de cada adaptador de acoplador de iPod.

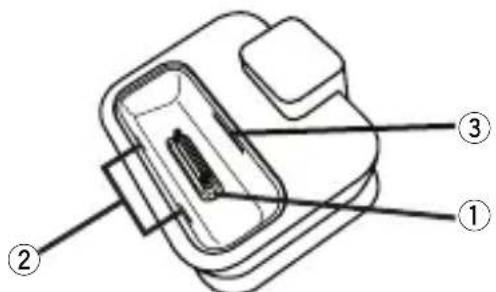

■ Controles y funciones

① Terminal de conexión del iPod

Para conectar su iPod.

② Hendiduras

Sujetan un adaptador de acoplador de iPod.

③ Soporte de adaptador

Sujeta un adaptador de acoplador de iPod.

④ Terminal del cable de acoplador

Para conectar el cable de acoplador suministrado.

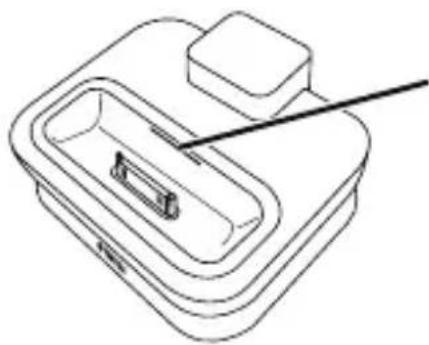

■ Inserción de un adaptador de acoplador de iPod

Inserte el adaptador de acoplador de iPod suministrado con su iPod en la ranura de la unidad principal. Dependiendo del tipo de su iPod, puede que usted necesite insertar uno de los adaptadores de acoplador de iPod suministrado con esta unidad. Consulte la página 1 para conocer detalles del adaptador de acoplador de iPod.

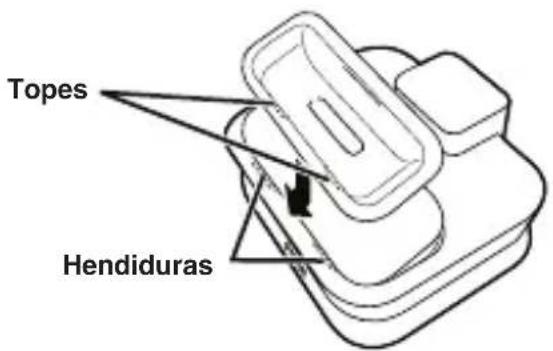

1. Inserte los topes del adaptador de acoplador de iPod en las hendiduras de la ranura de esta unidad.

Topes Hendiduras

1. Meta el adaptador de acoplador de iPod hasta que quede bien ajustado en la ranura de esta unidad.

Cuando retire el adaptador de acoplador de iPod de esta unidad, inserte una uña de uno de sus dedos en la hendidura del adaptador de acoplador de iPod y tire hacia arriba.

■ Conexión del cable de acoplador

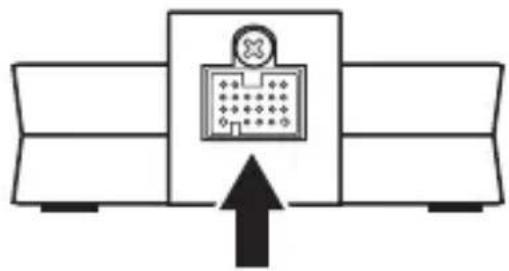

1. Conecte firmemente una de las clavijas del cable de acoplador al terminal del cable de acoplador de esta unidad.

Conecte la clavija con el lado del botón de liberación hacia arriba.

1. Asegúrese de que la alimentación del componente compatible con acoplador universal esté desconectada.

Nota

La conexión del cable de conexión del acoplador mientras está encendido el dispositivo compatible con el acoplador puede causar daños.

1. Conecte la otra clavija del cable de acoplador al terminal DOCK del componente compatible con acoplador universal.

Asegúrese de conectar firmemente las clavijas del cable de acoplador a ambos terminales del cable de acoplador de esta unidad y al terminal DOCK del componente compatible con acoplador universal. Cuando la conexión esté floja, esta unidad tal vez dé salida a un ruido molesto.

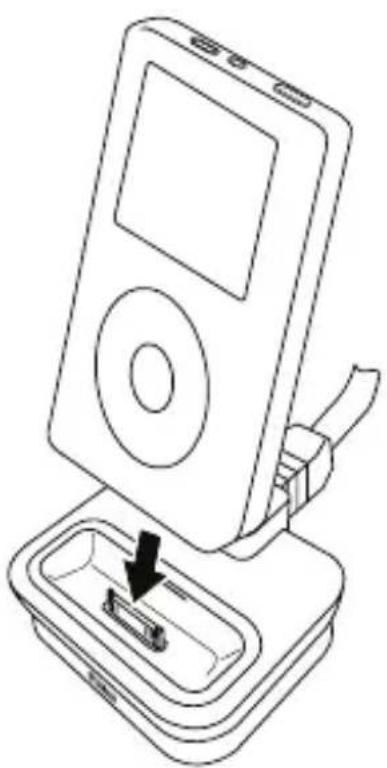

■ Conexión de su iPod

Inserte firmemente el puerto del conector de acoplador de su iPod en el terminal del conector de iPod de esta unidad.

• Asegúrese de que el nivel de salida del componente compatible con acoplador universal esté ajustado al mínimo.
• Para proteger el conector de acoplador para que no se dañe, no retuerza ni mueva hacia atrás y hacia delante su iPod cuando lo inserte en esta unidad o lo retire de ella, y tenga cuidado para no tirar esta unidad cuando esté insertado su iPod.
• Utilice esta unidad con el adaptador de acoplador de iPod (suministrado con su iPod o con esta unidad) apropiado para su iPod. Si utiliza esta unidad sin el adaptador de acoplador de iPod apropiado, puede que la conexión se afloje.
• No retire su iPod de esta unidad cuando reproduzca música, fotografías o películas guardadas en su iPod con el componente compatible con acoplador universal.
• Conecte su iPod sin que éste tenga conectado ningún otro accesorio iPod (como auriculares, un mando a distancia con cable, un transmisor de FM, etc.).
• Se le recomienda actualizar el software de su iPod antes de utilizarlo con esta unidad. El actualizador para el software de su iPod se encuentra disponible en el sitio Web de Apple.

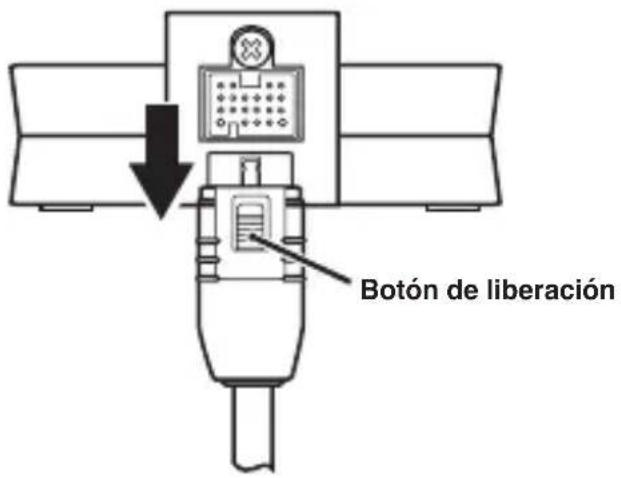

■ Desconexión del cable de acoplador

1. Asegúrese de que la alimentación del componente compatible con acoplador universal esté desconectada.
2. Pulse y mantenga pulsado el botón de liberación y luego desconecte la clavija del cable de acoplador.

Botón de liberación

Nota

La desconexión del cable de conexión del acoplador mientras está encendido el dispositivo compatible con el acoplador puede causar daños.

■ Solución de problemas

Cuando esta unidad no funcione correctamente, consulte los puntos indicados a continuación.

• Conecte firmemente su iPod a esta unidad.
• Conecte firmemente el cable de acoplador al componente compatible con acoplador universal.
• Conecte firmemente el cable de acoplador a esta unidad.
• Actualice el software de su iPod para utilizar la versión más reciente.

Si las instrucciones indicadas arriba no sirven de ninguna ayuda, consulte las instrucciones de su iPod o componente compatible con acoplador universal.

■ Especificaciones

Dimensiones (An x Al x Prof) ..... 80 x 33 x 70 mm Peso ..... 135 g

* Las especificaciones están sujetas a cambios sin previo aviso.
