MANUAL DE USUARIO NXB02 YAMAHA

No utilice esta unidad al revés. Podría recalentarse y causar daños. 8 No utilice a la fuerza los conmutadores, controles y/o cables. 9 Cuando desconecte el adaptador de CA de la toma de corriente, sujete el adaptador de CA y tire de él, no tire del propio cable. 10 No limpie esta unidad con disolventes químicos porque éstos podrían dañar su acabado. Utilice un paño limpio y seco para limpiarla. 11 Sólo se puede utilizar la tensión especificada en esta unidad. El uso de esta unidad con una tensión más alta que la especificada es peligroso y puede causar un incendio, daños en la unidad y/o lesiones a personas. Yamaha no se hará responsable de ningún daño debido al uso de esta unidad con una tensión que no sea la especificada. 12 No intente modificar o arreglar esta unidad. Póngase en contacto con el personal de servicio Yamaha cualificado cuando tenga necesidad de hacer cualquier reparación. La caja de la unidad nunca deberá abrirse por ninguna razón. 13 Cuando no piense utilizar esta unidad durante un largo periodo de tiempo (cuando se vaya de vacaciones, por ejemplo), desconecte el adaptador de CA de la toma de corriente. 14 Asegúrese de leer la sección “Solución de problemas” en cuanto a los errores de utilización más corrientes antes de llegar a la conclusión de que esta unidad está averiada. 15 Antes de trasladar esta unidad, pulse para apagarla y luego desconecte el adaptador de CA de la toma de corriente.

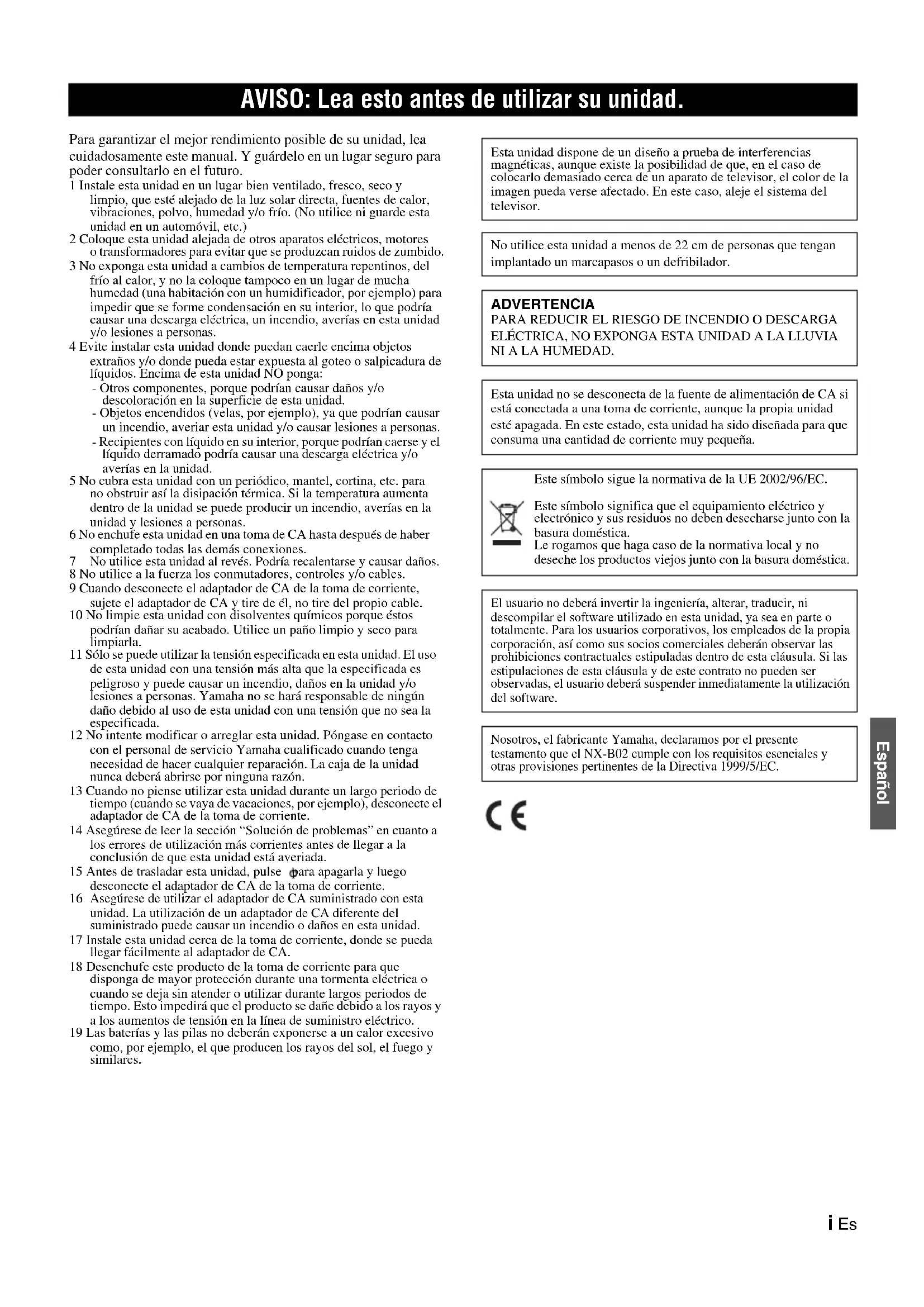

Asegúrese de utilizar el adaptador de CA suministrado con esta unidad. La utilización de un adaptador de CA diferente del suministrado puede causar un incendio o daños en esta unidad. 17 Instale esta unidad cerca de la toma de corriente, donde se pueda llegar fácilmente al adaptador de CA. 18 Desenchufe este producto de la toma de corriente para que disponga de mayor protección durante una tormenta eléctrica o cuando se deja sin atender o utilizar durante largos periodos de tiempo. Esto impedirá que el producto se dañe debido a los rayos y a los aumentos de tensión en la línea de suministro eléctrico. 19 Las baterías y las pilas no deberán exponerse a un calor excesivo como, por ejemplo, el que producen los rayos del sol, el fuego y similares. AVISO: Lea esto antes de utilizar su unidad. Esta unidad dispone de un diseño a prueba de interferencias magnéticas, aunque existe la posibilidad de que, en el caso de colocarlo demasiado cerca de un aparato de televisor, el color de la imagen pueda verse afectado. En este caso, aleje el sistema del televisor. No utilice esta unidad a menos de 22 cm de personas que tengan implantado un marcapasos o un defribilador. ADVERTENCIA PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTA UNIDAD A LA LLUVIA NI A LA HUMEDAD. Esta unidad no se desconecta de la fuente de alimentación de CA si está conectada a una toma de corriente, aunque la propia unidad esté apagada. En este estado, esta unidad ha sido diseñada para que consuma una cantidad de corriente muy pequeña. El usuario no deberá invertir la ingeniería, alterar, traducir, ni descompilar el software utilizado en esta unidad, ya sea en parte o totalmente. Para los usuarios corporativos, los empleados de la propia corporación, así como sus socios comerciales deberán observar las prohibiciones contractuales estipuladas dentro de esta cláusula. Si las estipulaciones de esta cláusula y de este contrato no pueden ser observadas, el usuario deberá suspender inmediatamente la utilización del software. Nosotros, el fabricante Yamaha, declaramos por el presente testamento que el NX-B02 cumple con los requisitos esenciales y otras provisiones pertinentes de la Directiva 1999/5/EC. Este símbolo sigue la normativa de la UE 2002/96/EC. Este símbolo significa que el equipamiento eléctrico y electrónico y sus residuos no deben desecharse junto con la basura doméstica. Le rogamos que haga caso de la normativa local y no deseche los productos viejos junto con la basura doméstica.1 Es

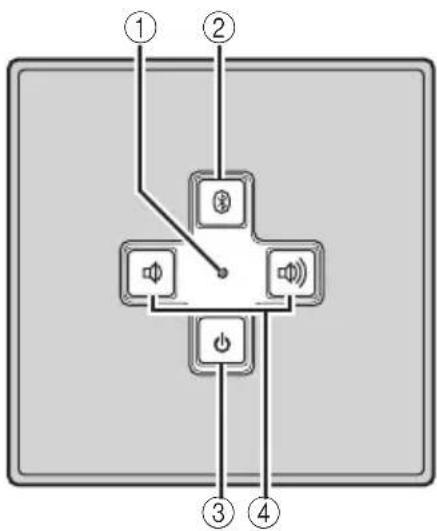

2 fuentes de alimentación Según las circunstancias de utilización puede elegir una de dos fuentes de alimentación: Adaptador de CA o pilas.◆ La tecnología inalámbrica BluetoothCon la tecnología Bluetooth puede disfrutar de un sonido claro sin conectar cables.◆ Sonido estéreo realEl amplificador de alta calidad, el diafragma de titanio y la tecnología SR-Bass única de Yamaha logran un sonido de alta calidad.◆ Circuito PowerStorage™ (Alta potencia de 20 W) La tecnología original de Yamaha proporciona una impresionante potencia de salida de 20 W (Potencia instantanea máxima). ■ Accesorio suministrado Adaptador de CA (12 V CC, 1 A) ...................................... 1La forma del adaptador puede cambiar dependiendo del país donde usted lo compra.Modelo de China .............................. MU12-2120100-A2Modelo de Europa ............................ MU12-2120100-C5Modelo de Corea .............................. MU12-2120100-C4Modelo del Reino Unido .................. MU12-2120100-B2“Swing Radiator Bass™” es una marca de fábrica de YAMAHA CORPORATION. PowerStorage™ “PowerStorage™” es una marca de fábrica de YAMAHA CORPORATION. 1 Indicador de estado (LED) Indica el estado actual de esta unidad. Para conocer detalles, consulte “Acerca del indicador de estado (LED)” en la página 4. 2 (Botón de Bluetooth/silenciamiento) Pone esta unidad en el modo de vinculación para usar la conexión Bluetooth o para silenciar el sonido. Para cancelar el silenciamiento, pulse de nuevo o / . El indicador de estado parpadea durante el silenciamiento. 3 (Botón de la alimentación) Enciende esta unidad. Pulse de nuevo para apagar esta unidad. Cuando esta unidad se enciende, el indicador de alimentación se enciende. 4 / (Botones de volumen) Ajustan el nivel del sonido. Pulse para subir el nivel del sonido y pulse para bajarlo. Introducción Controles y funciones

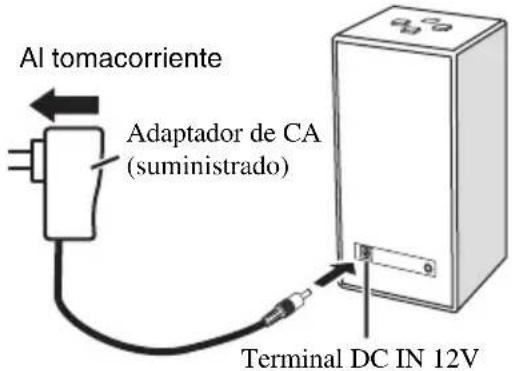

122 Es EspañolElija una de las dos formas de suministrar alimentación y las entradas de audio según las circunstancias de utilización. 1 Cuando se usa un adaptador de CA 1 Conecte el adaptador de CA suministrado al terminal DC IN 12V de la parte posterior de esta unidad. 2 Enchufe el adaptador de CA a la toma de CA. 2 Cuando utilice pilas 1 Abra la tapa del compartimiento de las pilas situada en la parte inferior de esta unidad. 2 Inserte en el compartimiento de las pilas las 4 pilas de venta en el comercio (AA, LR6, UM-3) según sus polaridades (+ y –). 3 Cierre la tapa del compartimiento de las pilas.

• Cambie todas las pilas cuando el indicador de estado (LED) no se encienda a pesar de pulsar .• No utilice pilas viejas y nuevas juntas.• No utilice juntas pilas de tipos diferentes (alcalinas y de manganeso, por ejemplo). Lea atentamente la información de las pilas porque algunas de ellas pueden ser de tipo diferente aunque su forma y color sea el mismo.• Cuando no piense utilizar esta unidad durante mucho tiempo (más de 1 mes), retire las pilas de esta unidad.• Si las pilas tienen fugas, tírelas inmediatamente. Evite tocar el material que sale de las pilas o dejar que éste entre en contacto con ropas, etc. Limpie a fondo el compartimiento de las pilas antes de instalar otras nuevas.• No tire las pilas con la basura general del hogar, elimínelas correctamente según las normas de su localidad. Conexiones Fuentes de alimentación Al tomacorrienteAdaptador de CA(suministrado)Terminal DC IN 12VVista inferiorNotas3 Es 1 Cuando se usa la conexión Bluetooth La vinculación debe hacerse cuando se usan conexiones Bluetooth por primera vez o si los datos de vinculación han sido eliminados. “Vinculación” se refiere a la operación de registrar teléfonos móviles, etc., para las comunicaciones Bluetooth (a partir de ahora “otros componentes”). Use el procedimiento descrito a continuación para vincular. Para garantizar la seguridad se ha establecido un límite de 8 minutos para la operación de vinculación. Le recomendamos leer y entender perfectamente todas las instrucciones antes de empezar. 1 Encienda el otro componente con el que quiera hacer la vinculación. 2 Pulse para encender esta unidad. 3 Mantenga pulsado durante más de 4 segundos. Esta unidad se pone en el modo de vinculación (el indicador de estado parpadea en azul). 4-a [Para componentes con teclas de entrada (teléfonos móviles, ordenadores, etc.)] Utilice el otro componente para detectar componentes Bluetooth. Para conocer detalles, consulte el manual de instrucciones del otro componente. 4-b [Para componentes sin teclas de entrada (adaptadores Bluetooth, etc.)] Ponga el otro componente en el modo de vinculación y luego vaya al paso 7. Para conocer detalles, consulte el manual de instrucciones del otro componente. 5 Seleccione “NX-B02 YAMAHA” en la lista del otro componente. 6 Se le pide que introduzca una clave, introduzca el número “0000”. 7 Compruebe que la vinculación esté terminada. El indicador de estado parpadea rápidamente indicando que el proceso de vinculación en esta unidad ha terminado. Verifique que el proceso de vinculación en el otro componente también haya terminado. Si el indicador de estado no parpadea rápidamente o falla el proceso de vinculación en el otro componente, empiece de nuevo desde el paso 3.• Las comunicaciones con otros componentes no son posibles estando en el modo de vinculación. Si el modo de vinculación se establece por error, pulse brevemente para cancelarlo.• Esta unidad puede vincularse con un máximo de ocho componentes. Cuando la vinculación se realiza bien con un noveno componente y se registran los datos de vinculación, los datos de vinculación del componente menos usado recientemente se borran.• Si la alimentación de esta unidad se interrumpe durante la operación de vinculación, los datos de vinculación pueden dañarse. En este caso, siga el procedimiento descrito en “Borrado de los datos de vinculación” en la página 4 y haga de nuevo la vinculación. 2 Cuando utilice la entrada analógica Conecte un jack de salida de audio de su reproductor de audio portátil y el jack PORTABLE IN de esta unidad utilizando un cable con miniclavija estéreo de 3,5 mm de venta en el comercio. Antes de conectar, asegúrese de que esta unidad esté apagada. Entradas de audio Notas Cable con miniclavija estéreo de 3,5 mm de venta en el comercioJack PORTABLE IN Nota4 Es Español 1 Pulse para encender esta unidad. El indicador de estado (LED) se enciende. 2 Inicie la reproducción en su componente Bluetooth o reproductor de audio portátil. 3 Ajuste el nivel del sonido con / . Durante la reproducción, la conexión Bluetooth tiene prioridad sobre la conexión analógica.

• Esta unidad es un altavoz estéreo. Para disfrutar de un buen balance del sonido entre los canales derecho e izquierdo, ponga el logotipo de Yamaha hacia la posición de escucha.• Cuando no utilice esta unidad, pulse para apagarla y ahorrar energía. ■ Después de utilizar esta unidad 1 Detenga la reproducción en su componente Bluetooth o reproductor de audio portátil. 2 Pulse para apagar esta unidad. El indicador de estado (LED) se apaga. ■ Acerca del indicador de estado (LED) 1 Cerciórese de que esta unidad esté apagada. 2 Manteniendo presionados , y , presione para encender esta unidad. El indicador de estado (LED) parpadea en azul. 3 Pulse . Esta unidad borra los datos de vinculación.Cuando termina el borrado, el indicador de estado (LED) se enciende en verde. Utilización de esta unidad Nota LED de estado El estado actual de esta unidad Se enciende en verde Esta unidad se enciende y reproduce el sonido de su reproductor de audio portátil. Se enciende en azul Esta unidad se enciende y reproduce el sonido de su componente Bluetooth. Parpadeando Esta unidad está silenciada o en el modo de vinculación. Parpadea una vez El volumen de esta unidad está al máximo o al mínimo.Apagado La unidad está apagada, o la alimentación está desconectada. Borrado de los datos de vinculación5 Es Si el problema que usted tiene no se menciona en la lista de abajo, apague esta unidad, desconecte la alimentación y póngase en contacto con el centro de servicio o concesionario Yamaha autorizado más cercano. Generalidades Cuando se usa la conexión Bluetooth Solución de problemas Problema Causa Remedio No hay sonido. La conexión entre esta unidad y el otro componente no es correcta. Conecte correctamente el cable. El volumen está al mínimo. Aumente el nivel del sonido. Esta unidad está silenciada. Cancele el silenciamiento. El adaptador de CA no está bien conectado. Conecte bien el adaptador de CA. Las pilas están casi agotadas. Cambie todas las pilas. El nivel del sonido no es estable. El control de límite se ha activado debido a una entrada excesiva. Disminuya el nivel del sonido. Problema Causa Remedio Esta unidad puede vincularse con otro componente. El otro componente no es compatible con A2DP. Haga las operaciones de vincularción con un componente compatible con A2DP. Un adaptador Bluetooth, etc. que usted quiere vincular a esta unidad tiene una contraseña que no es “0000”. Use un adaptador Bluetooth, etc. cuya contraseña sea “0000”. Distancia equivocada. Ponga esta unidad dentro de una distancia de 10 m del otro componente. Hay próximo un aparato (horno microondas, LAN inalámbrica, etc.) que da salida a señales de la banda de frecuencias de 2,4 GHz. Reposicione esta unidad. El componente conectado está apagado. Encienda el componente conectado. Durante la reproducción no se produce sonido o éste se interrumpe. El otro componente no está conectado a esta unidad mediante Bluetooth. Vuelva a conectar si se desconectan las comunicaciones Bluetooth. Distancia equivocada. Ponga esta unidad dentro de una distancia de 10 m del otro componente. Hay próximo un aparato (horno microondas, LAN inalámbrica, etc.) que da salida a señales de la banda de frecuencias de 2,4 GHz. Reposicione esta unidad. La función Bluetooth del otro componente está desactivada. Verifique que la función Bluetooth del otro componente esté bien establecida. Esta unidad no está registrada en la lista de dispositivos Bluetooth del otro componente. Repita las operaciones de vinculación. El otro componente no está configurado para enviar audio Bluetooth a esta unidad. Verifique que la función Bluetooth del otro componente esté bien establecida. La configuración de vinculación del otro componente no está establecida para esta unidad. Establezca la configuración de vinculación del otro componente para esta unidad. El volumen del otro componente está al mínimo. Aumente el nivel del sonido.6 Es Español Tipo de altavoz ....................... 1 caja estéreo, Twin SR-Bass Tipo de blindaje magnético Altavoz de graves ................ 2 altavoces de graves de gama completa con cono de titanio de 45 mm Entrada (Analógica) .................. Minijack estéreo de 3,5 mm 200 mV/20 kΩ Bluetooth ................. Ver. 2.0+EDR, compatible con A2DP Potencia dinámica .............................. 6 W x 2 (1 kHz, 6 Ω) Potencia instantánea máxima* ................................... 10 W x 2 (1 kHz, 6 Ω, THD de 10%) Sensibilidad de entrada ............................................ 200 mV Señal de entrada máxima Entrada analógica ..................................................... 2,0 V Repuesta de frecuencia ................................ 90 Hz a 20 kHz Alimentación Adaptador de CA ...................100 a 240 V CA, 50/60 Hz Pilas ................................................. AA, LR6, UM-3 x 4 Duración de las pilas: 4 horas con pilas alcalinas (Salida: 10 mW + 10 mW) Consumo eléctrico ......................................................... 8 W Entorno de funcionamiento Temperatura .................................................. +5 a +35 °C Dimensiones (An x Al x Prof) ................. 84 x 170 x 84 mm Peso................................................................................600 g
• Consulte cuál es la potencia que puede salir continuamente durante 100 ms. Tenga en cuenta que todas las especificaciones están sujetas a cambios sin previo aviso. Bluetooth

• Bluetooth es una tecnología para la comunicación inalámbrica entre dispositivos situados en un área de unos 10 metros que emplean la banda de frecuencia de 2,4 GHz, una banda que puede usarse sin licencia.

• Bluetooth es una marca registrada de Bluetooth SIG, y Yamaha la usa según un convenio de licencia. ■ Manejo de las comunicaciones Bluetooth

• La banda de 2,4 GHz usada por aparatos compatibles con Bluetooth es una banda de radio compartida por muchos equipos diferentes. Aunque los aparatos compatibles con Bluetooth usan una tecnología que minimiza la influencia de otros componentes que usan la misma banda de radio, tal influencia puede reducir la velocidad o la distancia de comunicación, y en algunos casos pueden hasta interrumpir las comunicaciones.

• La velocidad de transferencia de las señales y la distancia a la que se puede hacer la comunicación cambia según la distancia entre los aparatos de comunicación, la presencia de obstáculos, las condiciones de las ondas de radio y el tipo del equipo.

• Yamaha no garantiza todas las conexiones inalámbricas entre esta unidad y dispositivos compatibles con la función Bluetooth. Especificaciones Garantía limitada para el Área Económica Europea (AEE) y Suiza Gracias por haber elegido un producto Yamaha. En el caso poco probable de que su producto Yamaha necesite el servicio que concede la garantía, póngase en contacto por favor con el concesionario a quien adquirió el producto. Si usted tiene alguna dificultad, póngase en contacto por favor con la oficina representativa de Yamaha en su país. Podrá encontrar todos los detalles necesarios en nuestros sitios Web (http://www.yamaha-hifi.com/ http://www.yamaha-uk.com/ para los residentes del Reino Unido). El producto tiene una garantía de dos años, a partir de la fecha de la compra original, que cubre las reparaciones de las averías que pueda tener debido a defectos en la mano de obra o en los materiales empleados en su fabricación. Yamaha se compromete, sujeto a las condiciones listadas más abajo, a reparar el producto o cualquier pieza (o piezas) que tenga defectos, o a sustituirlo, a discreción de Yamaha, sin cobrar ningún honorario por las piezas o la mano de obra. Yamaha se reserva el derecho de reemplazar un producto por otro de clase y/o precio y condiciones similares, en el caso de que éste no se fabrique más o se considere que las reparaciones resultan poco económicas. Condiciones de la garantía 1. El producto defectuoso DEBERÁ ir acompañado de la factura o recibo de venta original (que muestre la fecha de la compra, el código del producto y el nombre del concesionario), junto con una explicación que describa detalladamente la avería. Si falta esta prueba clara de la compra, Yamaha se reserva el derecho a no proveer el servicio de reparaciones gratis, y el producto podrá ser devuelto al cliente corriendo éste con todos los gastos relacionados con el envío.
