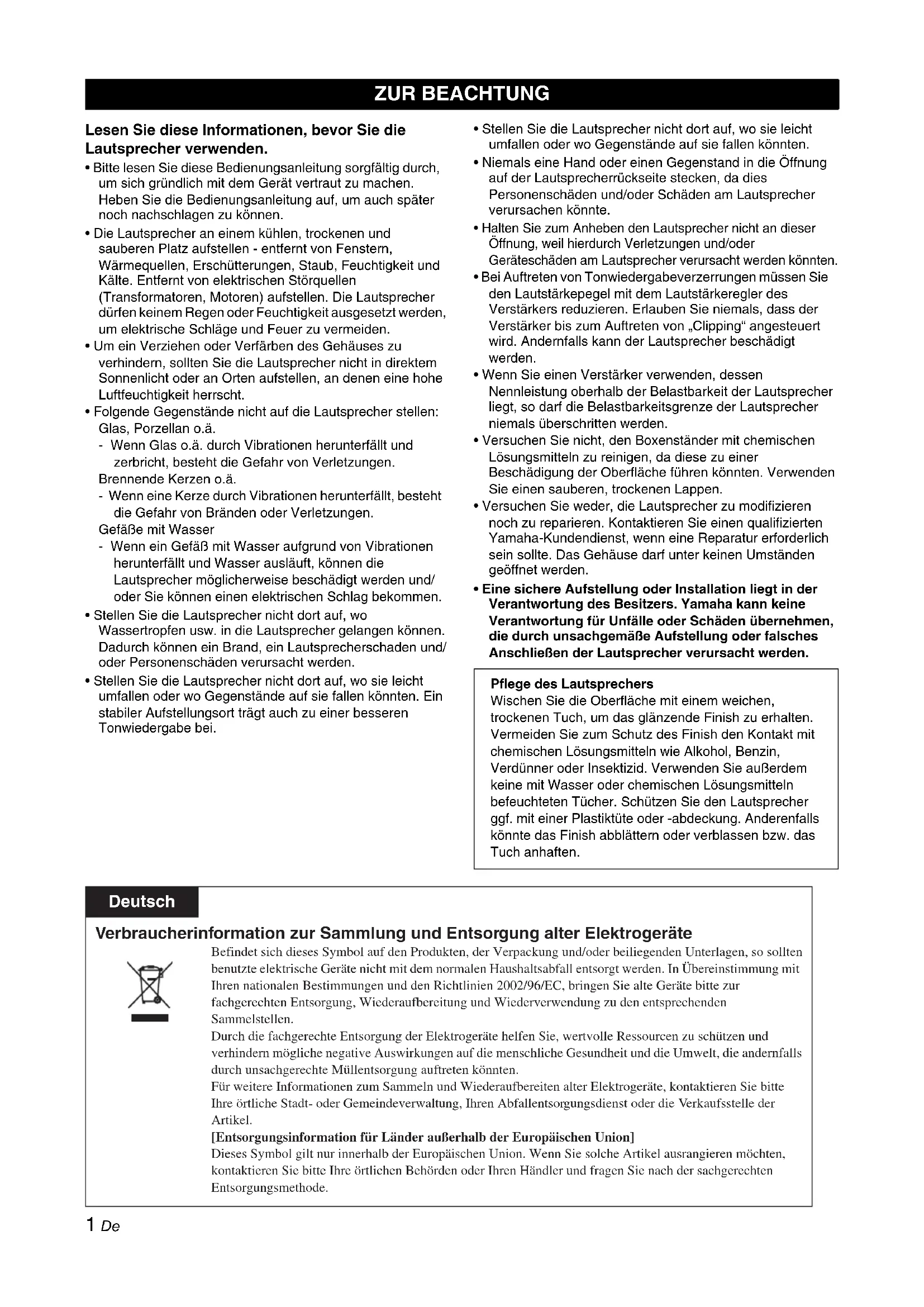

Arrière Bouchon de port Port Courbes des graves: sans bouchon de graves avec bouchon de graves CARACTERISTIQUES TECHNIQUES1 De Lesen Sie diese Informationen, bevor Sie die Lautsprecher verwenden.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um sich gründlich mit dem Gerät vertraut zu machen. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.

• Die Lautsprecher an einem kühlen, trockenen und sauberen Platz aufstellen - entfernt von Fenstern, Wärmequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Entfernt von elektrischen Störquellen (Transformatoren, Motoren) aufstellen. Die Lautsprecher dürfen keinem Regen oder Feuchtigkeit ausgesetzt werden, um elektrische Schläge und Feuer zu vermeiden.

• Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie die Lautsprecher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.

• Folgende Gegenstände nicht auf die Lautsprecher stellen: Glas, Porzellan o.ä. - Wenn Glas o.ä. durch Vibrationen herunterfällt und zerbricht, besteht die Gefahr von Verletzungen. Brennende Kerzen o.ä. - Wenn eine Kerze durch Vibrationen herunterfällt, besteht die Gefahr von Bränden oder Verletzungen. Gefäße mit Wasser - Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, können die Lautsprecher möglicherweise beschädigt werden und/ oder Sie können einen elektrischen Schlag bekommen.

• Stellen Sie die Lautsprecher nicht dort auf, wo Wassertropfen usw. in die Lautsprecher gelangen können. Dadurch können ein Brand, ein Lautsprecherschaden und/ oder Personenschäden verursacht werden.

• Stellen Sie die Lautsprecher nicht dort auf, wo sie leicht umfallen oder wo Gegenstände auf sie fallen könnten. Ein stabiler Aufstellungsort trägt auch zu einer besseren Tonwiedergabe bei.

• Stellen Sie die Lautsprecher nicht dort auf, wo sie leicht umfallen oder wo Gegenstände auf sie fallen könnten.

• Niemals eine Hand oder einen Gegenstand in die Öffnung auf der Lautsprecherrückseite stecken, da dies Personenschäden und/oder Schäden am Lautsprecher verursachen könnte.

• Halten Sie zum Anheben den Lautsprecher nicht an dieser Öffnung, weil hierdurch Verletzungen und/oder Geräteschäden am Lautsprecher verursacht werden könnten.

• Bei Auftreten von Tonwiedergabeverzerrungen müssen Sie den Lautstärkepegel mit dem Lautstärkeregler des Verstärkers reduzieren. Erlauben Sie niemals, dass der Verstärker bis zum Auftreten von „Clipping“ angesteuert wird. Andernfalls kann der Lautsprecher beschädigt werden.

• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der Belastbarkeit der Lautsprecher liegt, so darf die Belastbarkeitsgrenze der Lautsprecher niemals überschritten werden.

• Versuchen Sie nicht, den Boxenständer mit chemischen Lösungsmitteln zu reinigen, da diese zu einer Beschädigung der Oberfläche führen könnten. Verwenden Sie einen sauberen, trockenen Lappen.

• Versuchen Sie weder, die Lautsprecher zu modifizieren noch zu reparieren. Kontaktieren Sie einen qualifizierten Yamaha-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäuse darf unter keinen Umständen geöffnet werden.

• Eine sichere Aufstellung oder Installation liegt in der Verantwortung des Besitzers. Yamaha kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch unsachgemäße Aufstellung oder falsches Anschließen der Lautsprecher verursacht werden. ZUR BEACHTUNG Pflege des Lautsprechers Wischen Sie die Oberfläche mit einem weichen, trockenen Tuch, um das glänzende Finish zu erhalten. Vermeiden Sie zum Schutz des Finish den Kontakt mit chemischen Lösungsmitteln wie Alkohol, Benzin, Verdünner oder Insektizid. Verwenden Sie außerdem keine mit Wasser oder chemischen Lösungsmitteln befeuchteten Tücher. Schützen Sie den Lautsprecher ggf. mit einer Plastiktüte oder -abdeckung. Anderenfalls könnte das Finish abblättern oder verblassen bzw. das Tuch anhaften. Deutsch Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden. In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen. Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten. Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel. [Entsorgungsinformation für Länder außerhalb der Europäischen Union] Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.2 De English Deutsch Die Bespannung ist vom Lautsprecher getrennt und separat verpackt. Achten Sie darauf, sie nicht zu verlieren. Die Lautsprecher auf einer stabilen, vibrationsfreien Unterlage oder auf einem soliden Ständer aufstellen. ■ Verwendung als 2-Kanal- Stereolautsprecher Wenn die Lautsprecher in Richtung Hörposition leicht angewinkelt aufgestellt werden, wird ein besseres Stereo- Klangbild erhalten. ■ Verwendung als Frontlautsprecher innerhalb eines Mehrkanal-Systems Stellen Sie die Lautsprecher auf beiden Seiten des Fernsehgerätes auf. Die Position der Lautsprecher ist hier von großer Wichtigkeit, da dies auf die Gesamt-Tonqualität des Mehrkanal-Systems einen entscheidenden Einfluss hat. Stellen Sie die Lautsprecher je nach Hörposition anhand der im Lieferumfang des Verstärkers enthaltenen Bedienungsanleitung auf. Wenn sich eine Box zu nahe bei einem Fernseher mit Bildröhre befindet, wird eventuell dessen Bild gestört.Umgekehrt könnte er einen Brummton erzeugen. Wenn das bei Ihnen der Fall ist, müssen Sie die Boxen mindestens 20 cm vom Fernseher entfernt aufstellen. Bei Fernsehern mit LCD- oder Plasmabildschirm tritt dieses Problem nicht auf.

POSITIONIEREN DER LAUTSPRECHER

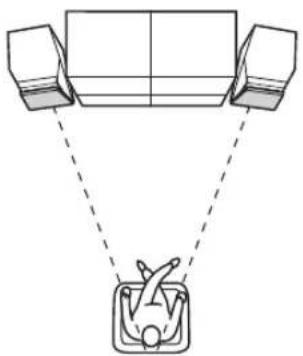

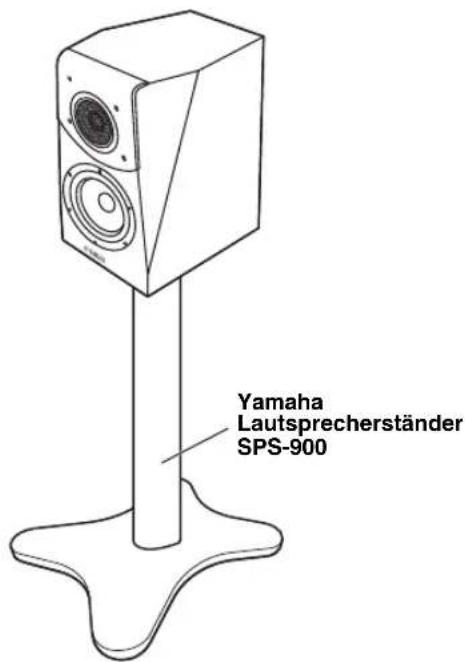

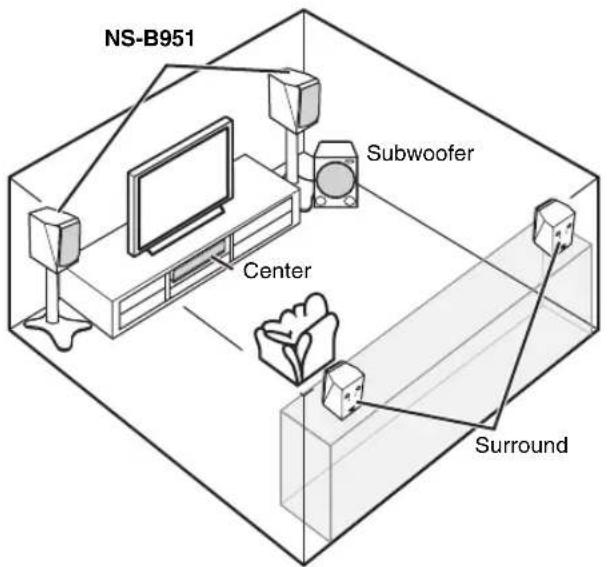

Lautsprecher-Layoutdarstellung NS-B951SurroundSubwooferCenter Hinweis YamahaLautsprecherständer SPS-900 (Option) Sie können diese Einheit als selbststehenden Lautsprecher verwenden, wenn er auf einem SPS-900 installiert wird. In diesem Fall verwenden Sie die Schraublöcher an der Unterseite dieser Einheit.

• Für Einzelheiten über die Installation siehe Montageanleitung von SPS-900.

• Um Unfälle durch Stolpern über lockere Lautsprecherkabel zu vermeiden, befestigen Sie die Kabel am Boden.

• Befestigen Sie den Lautsprecher nicht mit Nägeln, Klebemitteln usw. auf dem Ständer. Bei langer Verwendung und Vibrationen kann diese Einheit herunterfallen.

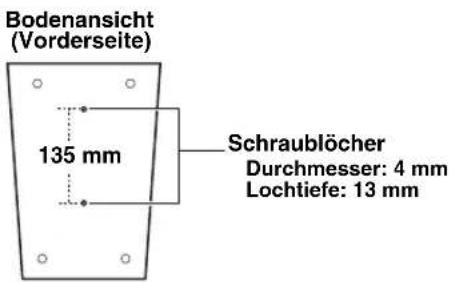

• Klemmen Sie nicht die Kabel zwischen Lautsprecher und Ständer ein. Hinweise Yamaha Lautsprecherständer SPS-900SchraublöcherDurchmesser: 4 mmLochtiefe: 13 mmBodenansicht(Vorderseite)135 mm3 De Dieses Lautsprechersystem ist für Standardverbindungen und doppelverdrahtete Verbindungen geeignet. Vor dem Herstellen der Verbindungen stellen Sie sicher, dass der Verstärker ausgeschaltet ist. ■ ANSCHLÜSSE Sie benötigen ein im Fachhandel erhältliches Lautsprecherkabel.

Die Größe und/oder das Material eines Lautsprecherkabels beeinflusst die Klangqualität. Deshalb empfehlen wir den Kauf eines hochwertigen Lautsprecherkabels, um die Leistung dieser Einheit zu betonen.

• Die (+)-Klemmen an Verstärker und Lautsprecher mit der einen Kabelader verbinden. Die (–)-Klemmen an beiden Komponenten unter Verwendung der anderen Kabelseite verbinden.

• Einen der Lautsprecher mit den linken Klemmen (L) des Verstärker verbinden, dann den anderen Lautsprecher an den mit (R) gekennzeichneten Klemmen anschließen, wobei unbedingt darauf geachtet werden muss, dass die Polarität nicht vertauscht wird (+, –). Wenn einer der Lautsprecher mit inkorrekter Polarität angeschlossen wird, hat dies Klangverzerrungen und ein zu schwaches Basssignal zur Folge.

• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.

• Der Lautsprecher kann beschädigt werden, wenn bestimmte Töne mit sehr hohem Lautstärkepegel ausgegeben wird. Wenn z.B. Sinuswellen von einer Test-Disc, Bässe von einem elektronischen Instrument usw. kontinuierlich ausgegeben werden oder wenn die Abtastnadel eines Plattenspielers die Plattenoberfläche berührt, stellen Sie den Lautstärkepegel niedriger, um Schäden an den Lautsprechern zu vermeiden.

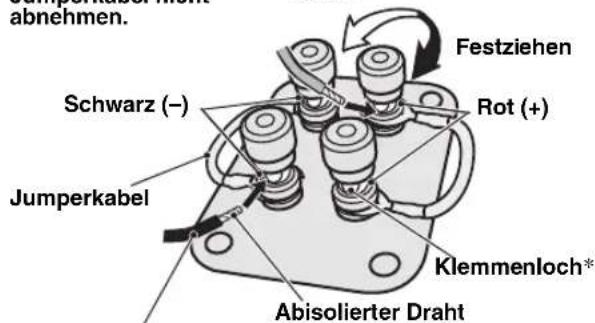

• Bitte beachten Sie die mit dem Verstärker oder Receiver mitgelieferte Bedienungsanleitung. Anschluss: 1 Lösen Sie den Knopf. 2 Entfernen Sie 15 mm der Isolierung an jedem Ende des Kabels und verdrehen Sie die freiliegenden Adern sauber und eng miteinander, wie unten gezeigt. 3 Führen Sie die bloßen Drähte in das Loch ein. 4 Ziehen Sie den Knopf wieder an und sichern Sie das Kabel. 5 Prüfen Sie den festen Sitz des Kabels, indem Sie leicht am in der Klemme einsitzenden Kabel ziehen.
• Vermeiden Sie, dass sich die abisolierten Drähte berühren, da dadurch der Lautsprecher und/oder Verstärker beschädigt werden könnte.• Setzen Sie nicht die Isolierungsbeschichtung in das Loch. Dabei kann es sein, dass kein Ton kommt. <Standard-Anschlüsse> Beim Anschließen des Lautsprecherkabels die Jumperkabel nicht abnehmen.

ANSCHLIESSEN AN DEN VERSTÄRKER

Hinweise Richtig Falsch 15 mm HinweiseSPEAKERS

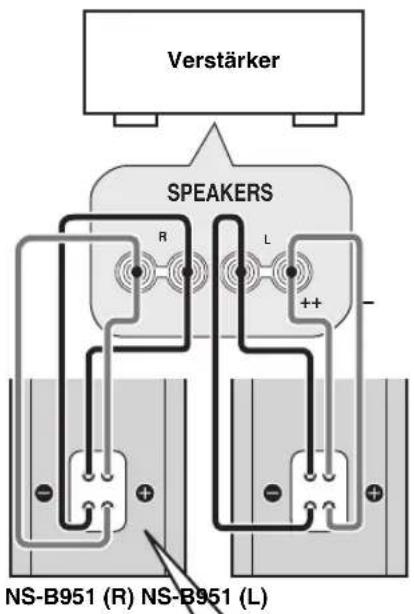

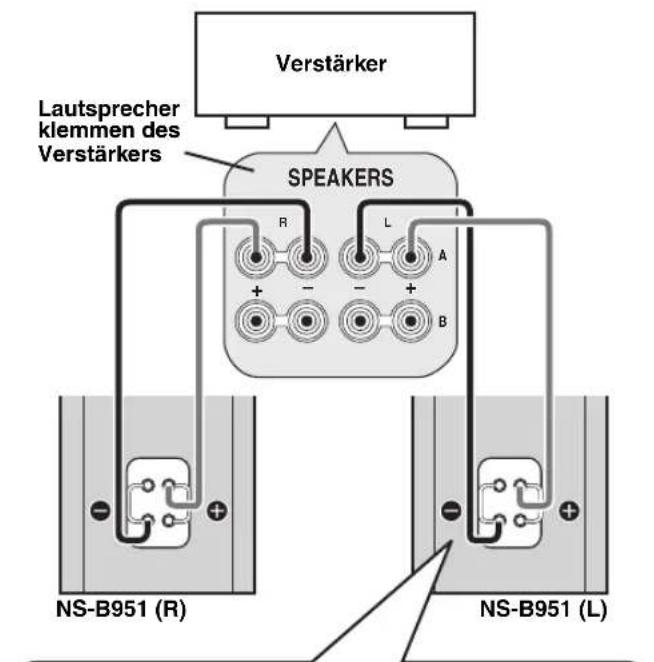

Festziehen Lösen Isolierungsbeschichtung Abisolierter Draht NS-B951 (R) NS-B951 (L) Verstärker Lautsprecher klemmen des Verstärkers Jumperkabel Rot (+) Schwarz (–) Klemmenloch* Beim Anschließen die Jumperkabel nicht abnehmen. Schließen Sie das (+)-Lautsprecherkabel an die obere rote Klemme und dann das (–)-Lautsprecherkabel an die untere schwarze Klemme an. *Das Klemmenloch hat 5 mm Durchmesser.4 De

ANSCHLIESSEN AN DEN VERSTÄRKER

English Deutsch <Anschlüsse mit Doppelkabel> SPEAKERS

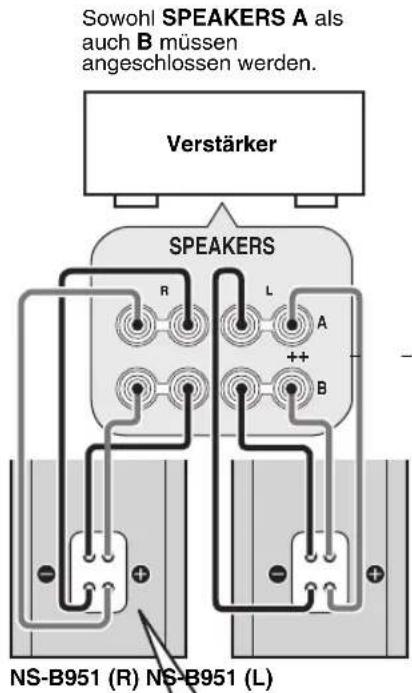

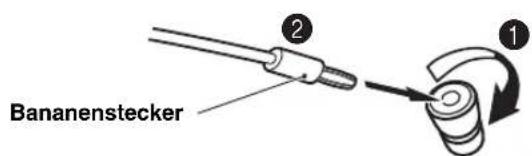

Rot (+)Schwarz (–)Tieftöner-Anschlussklemmen (Woofer)NS-B951 (R) NS-B951 (L)VerstärkerJumperkabelVerstärkerNS-B951 (R) NS-B951 (L)Terminales de altavoz de agudos/registro medioSowohl SPEAKERS A als auch B müssen angeschlossen werden. Wenn Ihr Verstärker zwei Sätze von Lautsprecherausgangsklemmen hat. Wenn Ihr Verstärker nur einen Satz von Lautsprecherausgangsklemmen hat. Vor Anschließen die Jumperkabel abnehmen. Hierbei werden zum Anschließen der Lautsprecher an den Ausgangsklemmen des Verstärkers anstelle der Standard- Anschlußmethode je zwei Kabelpaare für Woofer und Tweeter/Spannweitenmitte verwendet. Dies reduziert die Modulationsverzerrung, die durch den elektrischen Widerstand der Kabel und dem Treiberstrom der Lautsprecher verursacht wird. Bedingt durch den verringerten Widerstand wird eine verbesserte Klangwiedergabe erreicht. Beim Anschließen der Doppelkabel müssen als erstes die Überbrückungsleisten von den Klemmen abgenommen werden; danach den Woofer und den Tweeter/die Spannweitenmitte mit Hilfe der beiden Kabelpaare am Verstärker anschließen. Quite los cables de puente antes de hacer la conexión. Bei Benutzung eines Bananensteckers 1 Ziehen Sie den Klemmenknopf fest. 2 Stecken Sie einfach den Bananenstecker in den Anschluss.

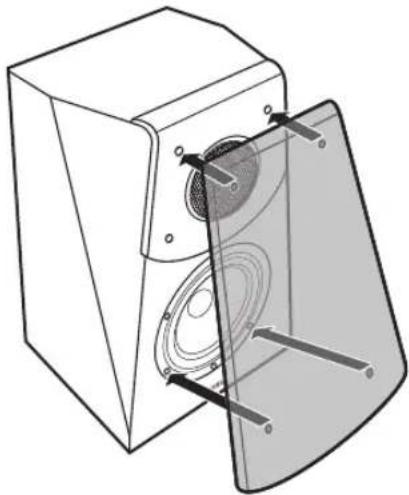

Bananenstecker5 De Die Lautsprecherbox und die Frontblende sind separat verpackt. Zum Anbringen der Frontblende richten Sie die sechs Vertiefungen (Magneten) an der Rückseite der Frontblende mit den sechs entsprechenden Vorsprüngen aus.

• Bei abgenommener Blende darauf achten, daß die Lautsprecher nicht mit bloßen Händen berührt oder beim Hantieren mit Werkzeugen beschädigt werden.

• An der Rückseite der Frontblende befinden sich Magnete. Platzieren Sie die Frontblende nicht nahe an Gegenständen, die durch Magnete beeinflusst werden, wie Fernsehgeräte, Uhren, Magnetkarten, Disketten usw. wenn sie nicht verwendet wird. Die Öffnung an der Rückseite dieser Einheit hat einen Öffnungsstopfen zum Einstellen des Basspegels. Wenn Sie den Basspegel anheben möchten, nehmen Sie den Öffnungsstopfen ab. Typ .......................... 2-Wege-Bassreflex-Lautsprechersystem ohne magnetische Schirmung Treiber.................................................16 cm Konus-Tieftöner 3 cm Aluminium-Dome-Höchtöner Nennimpedanz .................................................................. 6 Ω Frequenzgang .............................. 45 Hz bis 50 kHz ( – 10 dB) bis 100 kHz ( – 30 dB) Nenneingangsleistung.....................................................30 W Maximale Eingangsleistung ..........................................120 W Kennschalldruckpegel .................................... 88 dB/2,83 V/m Übergangsfrequenz........................................................ 3 kHz Abmessungen (B x H x T) .......................220 x 380 x 353 mm Gewicht ......................................................................... 9,6 kg

• Die technischen Daten können im Zuge der Weiterentwicklung des Produkts ohne vorherige Ankündigung geändert werden.

• Darauf achten, dass die oben angegebenen Eingangswerte nicht überschritten werden.

• Ein Lautsprecherkabel wird mit diesem Modell nicht mitgeliefert.

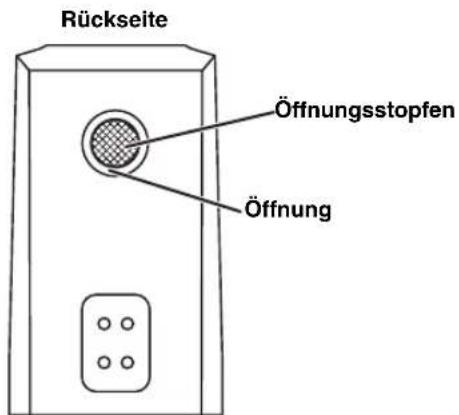

ÜBER DEN ÖFFNUNGSSTOPFEN

Rückseite Öffnungsstopfen Öffnung Bassbereich-Eigenschaften: mit Öffnungsstopfen ohne Öffnungsstopfen TECHNISCHE DATEN1 Es Antes de utilizar el altavoz lea lo siguiente.
