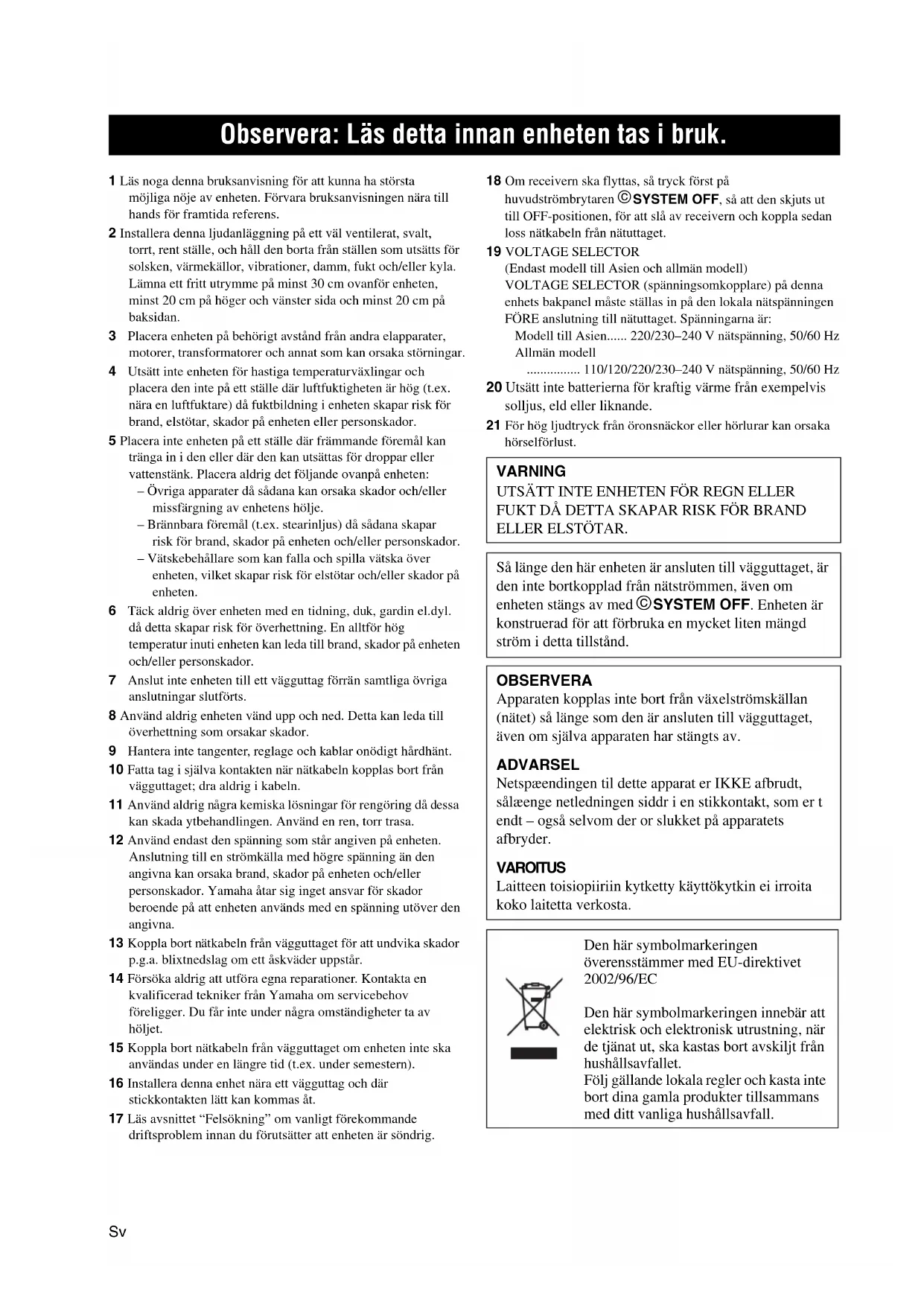

BRUKSANVISNING RXV563 YAMAHA

dem Händler, die aus dem Verkaufs-/Kaufvertrag resultieren.Sv

1 Läs noga denna bruksanvisning för att kunna ha största

möjliga nöje av enheten. Förvara bruksanvisningen nära till

hands för framtida referens.

2 Installera denna ljudanläggning på ett väl ventilerat, svalt,

torrt, rent ställe, och håll den borta från ställen som utsätts för

solsken, värmekällor, vibrationer, damm, fukt och/eller kyla.

Lämna ett fritt utrymme på minst 30 cm ovanför enheten,

minst 20 cm på höger och vänster sida och minst 20 cm på

3 Placera enheten på behörigt avstånd från andra elapparater,

motorer, transformatorer och annat som kan orsaka störningar.

4 Utsätt inte enheten för hastiga temperaturväxlingar och

placera den inte på ett ställe där luftfuktigheten är hög (t.ex.

nära en luftfuktare) då fuktbildning i enheten skapar risk för

brand, elstötar, skador på enheten eller personskador.

5 Placera inte enheten på ett ställe där främmande föremål kan

tränga in i den eller där den kan utsättas för droppar eller

vattenstänk. Placera aldrig det följande ovanpå enheten:

– Övriga apparater då sådana kan orsaka skador och/eller

missfärgning av enhetens hölje.

– Brännbara föremål (t.ex. stearinljus) då sådana skapar

risk för brand, skador på enheten och/eller personskador.

– Vätskebehållare som kan falla och spilla vätska över

enheten, vilket skapar risk för elstötar och/eller skador på

6 Täck aldrig över enheten med en tidning, duk, gardin el.dyl.

då detta skapar risk för överhettning. En alltför hög

temperatur inuti enheten kan leda till brand, skador på enheten

och/eller personskador.

7 Anslut inte enheten till ett vägguttag förrän samtliga övriga

anslutningar slutförts.

8 Använd aldrig enheten vänd upp och ned. Detta kan leda till

överhettning som orsakar skador.

9 Hantera inte tangenter, reglage och kablar onödigt hårdhänt.

10 Fatta tag i själva kontakten när nätkabeln kopplas bort från

vägguttaget; dra aldrig i kabeln.

11 Använd aldrig några kemiska lösningar för rengöring då dessa

kan skada ytbehandlingen. Använd en ren, torr trasa.

12 Använd endast den spänning som står angiven på enheten.

Anslutning till en strömkälla med högre spänning än den

angivna kan orsaka brand, skador på enheten och/eller

personskador. Yamaha åtar sig inget ansvar för skador

beroende på att enheten används med en spänning utöver den

13 Koppla bort nätkabeln från vägguttaget för att undvika skador

p.g.a. blixtnedslag om ett åskväder uppstår.

14 Försöka aldrig att utföra egna reparationer. Kontakta en

kvalificerad tekniker från Yamaha om servicebehov

föreligger. Du får inte under några omständigheter ta av

15 Koppla bort nätkabeln från vägguttaget om enheten inte ska

användas under en längre tid (t.ex. under semestern).

16 Installera denna enhet nära ett vägguttag och där

stickkontakten lätt kan kommas åt.

17 Läs avsnittet “Felsökning” om vanligt förekommande

driftsproblem innan du förutsätter att enheten är söndrig.

18 Om receivern ska flyttas, så tryck först på

C SYSTEM OFF, så att den skjuts ut

till OFF-positionen, för att slå av receivern och koppla sedan

loss nätkabeln från nätuttaget.

(Endast modell till Asien och allmän modell)

VOLTAGE SELECTOR (spänningsomkopplare) på denna

enhets bakpanel måste ställas in på den lokala nätspänningen

FÖRE anslutning till nätuttaget. Spänningarna är:

Modell till Asien 220/230–240 V nätspänning, 50/60 Hz

20 Utsätt inte batterierna för kraftig värme från exempelvis

solljus, eld eller liknande.

21 För hög ljudtryck från öronsnäckor eller hörlurar kan orsaka

Observera: Läs detta innan enheten tas i bruk.

VARNING UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT DÅ DETTA SKAPAR RISK FÖR BRAND ELLER ELSTÖTAR.

Så länge den här enheten är ansluten till vägguttaget, är

den inte bortkopplad från nätströmmen, även om

enheten stängs av med

C SYSTEM OFF. Enheten är

konstruerad för att förbruka en mycket liten mängd

ström i detta tillstånd.

OBSERVERA Apparaten kopplas inte bort från växelströmskällan

(nätet) så länge som den är ansluten till vägguttaget,

även om själva apparaten har stängts av.

ADVARSEL Netspæendingen til dette apparat er IKKE afbrudt,

koko laitetta verkosta.

Den här symbolmarkeringen

överensstämmer med EU-direktivet

2002/96/EC Den här symbolmarkeringen innebär att

elektrisk och elektronisk utrustning, när

de tjänat ut, ska kastas bort avskiljt från

Följ gällande lokala regler och kasta inte

bort dina gamla produkter tillsammans

med ditt vanliga hushållsavfall.1 Sv

FÖRBEREDELSER INLEDNING GRUNDLÄGGANDE MANÖVRERING AVANCERAD ANVÄNDNING YTTERLIGARE INFORMATION APPENDIX Svenska

Vägledning för snabbstart 4

Förberedelse: Kontrollera delarna 4

Steg 1: Installera högtalarna 5

Steg 2: Anslut DVD-spelaren och övriga komponenter

Steg 3: Tryck på knappen SCENE 1 7

Olika saker att göra med ljudprocessorn 8

Anslutning av högtalare 11

Information om jack och kabelkontakter 13

Information gällande HDMI™ 14

Ljud- och videosignalflöde 15

Anslutning av videokomponenter 16

Anslutning av andra komponenter 17

Användning av REMOTE IN/OUT-jack 20

Användning av VIDEO AUX-jacken på framsidan

Anslutning av FM- och AM-antennerna 21

Anslutning av nätkabeln för strömförsörjning 22

Hur strömmen slås på och av 23

Frontpanelens display 24

Optimering av högtalarinställningar enligt

Användning av menyn AUTO SETUP 26

Val av SCENE-mallar 30

Val av önskad SCENE-mall 30

Skapande av egenhändigt anpassade SCENE-mallar

Användning av fjärrkontrollen till SCENE-funktionen

Val av ljudingångar (AUDIO SELECT) 36

Visning av receiverns aktuella status på en videomonitor

Ljudåtergivning via hörlurar 37

Snabbdämpning av ljudet 37

Återgivning av videobilder som bakgrund till

Visning av information om ingångskälla 38

Användning av insomningstimern 39

Ljudfältsprogram 40

Beskrivningar av ljudfältsprogram 40

Användning av ljudfunktioner 43

Återgivning av högkvalitativt ljud 43

Justering av tonkvalitet 43

Justering av högtalarnivåer 43

Val av nattlyssningsläge 44

FM/AM-mottagning 45

Automatisk stationsinställning 45

Manuell stationsinställning 45

Automatisk förinställning 46

Manuell förinställning 46

Ställa in en förinställd station 47

Utbyte av förvalsstation 47

Radiodatasystem-mottagning

(gäller endast modeller till Europa, inkl. Ryssland

Visning av radiodatasystem-information 48

Val av radiodatasystem-programtyp (funktionen PTY SEEK)

Användning av datatjänsten för information om

andra kanaler (EON) 50

Använda en USB-minnesenhet eller en bärbar

Uppspelningsmanövrering 51

Användning av iPod™53

Manövrering av en iPod™-spelare 53

Användning av Bluetooth™-komponenter55

Parning mellan Bluetooth™-adapter och

Bluetooth™-komponent 55

Uppspelning på en Bluetooth™-komponent 55

Användning av menyn SET MENU 58

Manövrering av receivern, en TV eller andra

Inställning av in fjärrkontrollkoder 73

Användning av flerzonskonfigurering 74

Anslutning av Zone 2 74

Manövrering av Zone 2 75

Avancerad inställning 77
