MCR042 - Sistema de audio YAMAHA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de audio microcadena
Marca	YAMAHA
Modelo	MCR042
Dimensiones (unidad principal)	180 × 127 × 273 mm
Peso (unidad principal)	2,7 kg
Dimensiones (altavoz)	129 × 126 × 251 mm
Peso (altavoz)	1,7 kg
Alimentación	230 V CA, 50 Hz
Consumo eléctrico	30 W (encendido) / 3,0 W (espera normal) / 0,5 W (espera económico)
Potencia de salida	15 W + 15 W (6 Ω, 1 kHz, 10 % DHT)
Fuentes de audio	CD (audio y datos), iPod/iPhone/iPad (base de carga o USB), USB, FM, AUX (toma de 3,5 mm)
Funciones principales	Reloj, alarma IntelliAlarm (3 tipos), temporizador, ecualizador de 3 bandas, presintonía FM (30 emisoras), reproducción repetida/aleatoria
Formatos de audio compatibles	MP3 (8-320 kbps, 16-48 kHz), WMA (16-320 kbps, 22,05-48 kHz)
Banda FM	87,50 - 108,00 MHz
Conectividad	Base de carga iPod, puerto USB frontal, toma de auriculares de 3,5 mm, entrada AUX de 3,5 mm, bornes de altavoces
Accesorios incluidos	Control remoto (pila CR2032 incluida), cables de altavoz (1,5 m × 2), antena FM, cubierta de base de carga
Mantenimiento y limpieza	Paño seco y limpio; no usar disolventes químicos
Seguridad	Láser de clase 1 (no abrir, evitar la exposición), no exponer a la humedad, respetar las distancias de ventilación
Reparabilidad	No intentar reparar usted mismo; contactar al servicio postventa Yamaha autorizado
Garantía	Consultar el sitio web de Yamaha para las condiciones de garantía en el EEE y Suiza

Preguntas frecuentes - MCR042 YAMAHA

¿Cómo ajustar el reloj en el Yamaha MCR042?

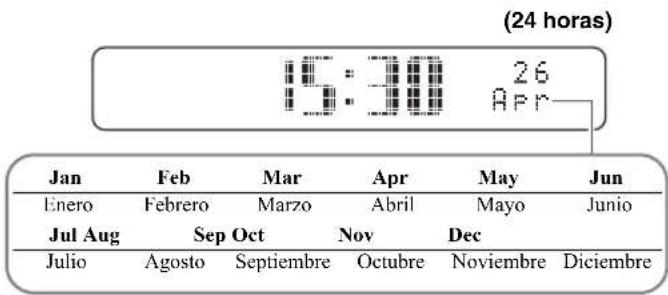

Pulse OPTION, seleccione CLOCK SET, luego ajuste el año, mes, día, hora y minuto con las teclas ▲/▼ y confirme con ENTER. También puede sincronizar la hora con su iPod colocándolo en la base de carga.

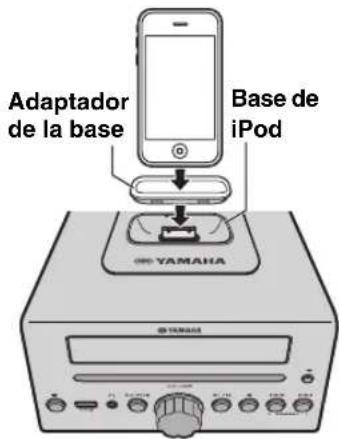

¿Cómo escuchar un iPod en el MCR042?

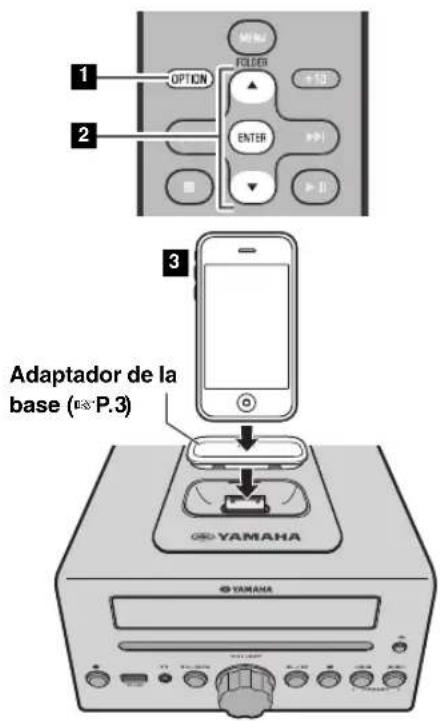

Coloque su iPod en la base de carga (use el adaptador incluido) y presione la tecla iPod del control remoto o SOURCE hasta seleccionar iPod. La reproducción comienza automáticamente. Puede controlar el iPod con el control remoto.

¿Cómo presintonizar emisoras FM?

Pulse MEMORY durante aproximadamente 2 segundos para iniciar la presintonización automática; o sintonice manualmente una emisora, pulse MEMORY, elija un número de presintonía con PRESET y confirme con MEMORY. Se pueden memorizar hasta 30 emisoras.

¿Qué hacer si no hay sonido en los altavoces?

Verifique que el volumen no esté al mínimo, que la fuente correcta esté seleccionada, que las conexiones de los altavoces sean correctas (L/R, +/-, pelado), y que no haya auriculares conectados. Si el problema persiste, consulte la guía de solución de problemas.

¿Cómo usar la función de alarma (IntelliAlarm)?

En el menú OPTION > ALARM SET, ajuste la hora, el tipo de alarma (SOURCE+BEEP, SOURCE o BEEP), la fuente (iPod, CD, USB o FM) y el volumen. Active/desactive la alarma con la tecla ALARM. La función Snooze (pulsar SNOOZE/SLEEP) retrasa la alarma 5 minutos.

¿Qué tipos de discos puedo usar?

El equipo reproduce CD de audio, CD-R y CD-RW en formato ISO 9660. Los CD deben estar finalizados. Los discos de 8 cm, rotos o pegados están prohibidos. Para CD de datos, se admiten archivos MP3/WMA.

¿Cómo conectar un dispositivo externo (reproductor MP3, etc.)?

Conecte su dispositivo a la toma AUX IN (minijack de 3,5 mm) en la parte trasera. Seleccione AUX como fuente con la tecla correspondiente. Ajuste el volumen del dispositivo externo a un nivel moderado antes de la conexión.

¿Qué significa la indicación 'ALARM not work'?

Este mensaje aparece si el modo de ahorro de energía (ECO) está activado. Para usar la alarma, vaya a OPTION > POWER SAVING y ajústelo a NORMAL. La alarma no funciona en modo ECO.

¿Cómo reemplazar la pila del control remoto?

Empuje el pestillo en la dirección Ⓐ, deslice el soporte de la pila hacia afuera (dirección Ⓑ). Reemplace la pila usada por una pila de litio CR2032 nueva respetando la polaridad. Vuelva a colocar el soporte. Deseche las pilas según la normativa local.

¿Cómo ajustar el ecualizador (graves, medios, agudos)?

Pulse OPTION, use ▲/▼ para seleccionar EQ LOW, EQ MID o EQ HIGH, luego ajuste el valor de -10 a +10 dB con ▲/▼ y confirme con ENTER. El valor predeterminado es 0 dB.

MANUAL DE USUARIO MCR042 YAMAHA

MANUAL DE INSTRUCCIONES

GEBRUIKSAANWIJZING

Uso del menu Option 14

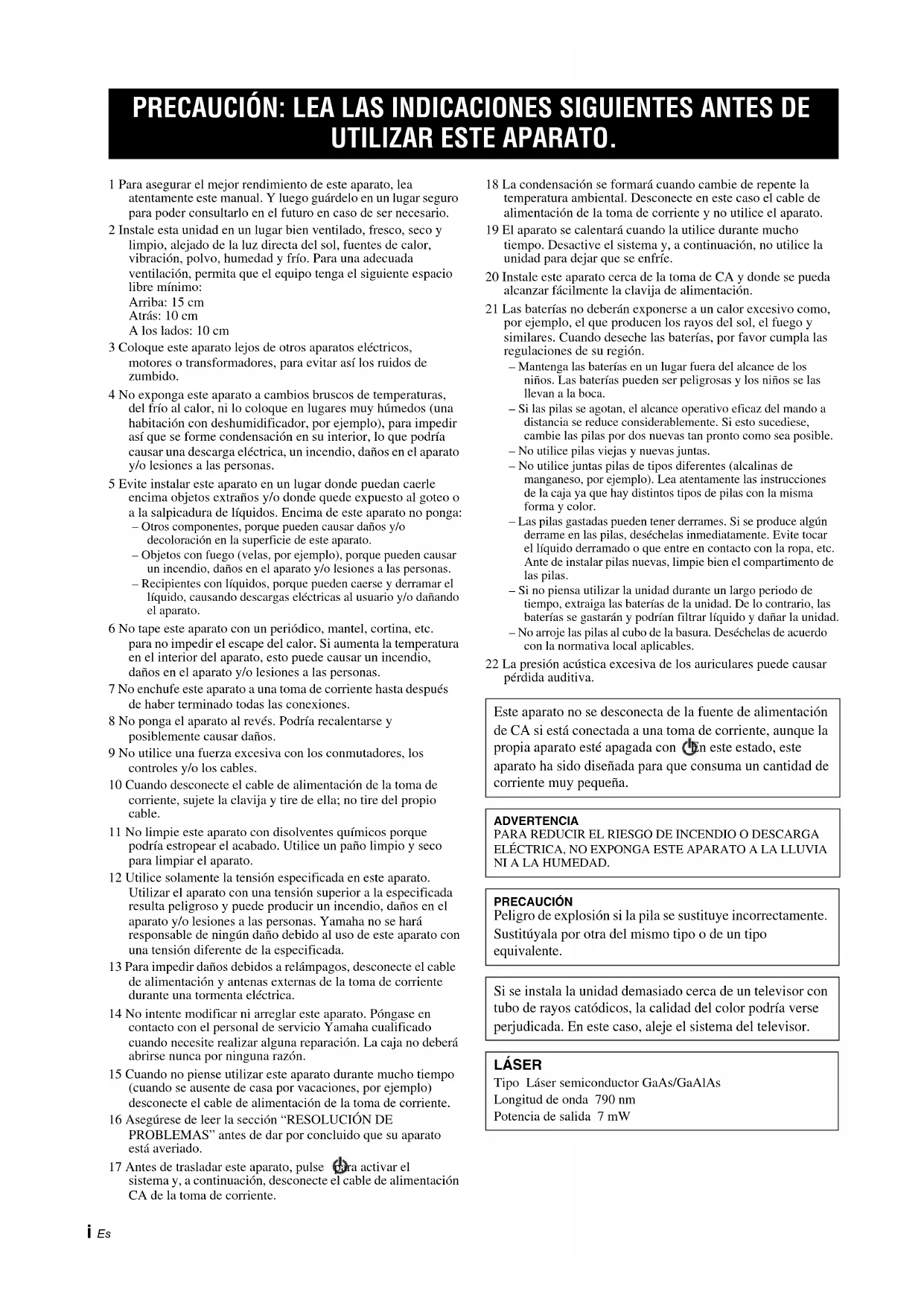

PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE UTILIZAR ESTE APARATO.

1 Para asegurar el mejor rendimiento de este aparato, lea atentamente este manual. Y luego guárdelo en un lugar seguro para poder consultarlo en el futuro en caso de ser necesario.

2 Instale esta unidad en un lugar bien ventilado, fresco, seco y limpio, alejado de la luz directa del sol, fuentes de calor, vibración, polvo, humedad y frío. Para una adecuada ventilación, permita que el equipo tenga el siguiente espacio libre mínimo:

Arriba: 15 cm

Atrás: 10 cm

A los lados: 10 cm

3 Coloque este aparato lejos de otros aparatos eléctricos, motores o transformadores, para evitar así los ruidos de zumbido.

4 No exponga este aparato a cambios bruscos de temperaturas, del frío al calor, ni lo coloque en lugares muy húmedos (una habitación con deshumidificador, por ejemplo), para impedir así que se forme condensación en su interior, lo que podría causar una descarga eléctrica, un incendio, daños en el aparato y/o lesiones a las personas.

5 Evite instalar este aparato en un lugar donde puedan caerle encima objetos extraños y/o donde quede expuesto al goteo o a la salpicadura de líquidos. Encima de este aparato no ponga:

- Otros componentes, porque pueden causar daños y/o decoloración en la superficie de este aparato.

- Objetos con fuego (velas, por ejemplo), porque pueden causar un incendio, daños en el aparato y/o lesiones a las personas.

- Recipientes con líquidos, porque pueden caerse y derramar el líquido, causando descargas eléctricas al usuario y/o dañando el aparato.

6 No tape este aparato con un periódico, mantel, cortina, etc. para no impedir el escape del calor. Si aumenta la temperatura en el interior del aparato, esto puede causar un incendio, daños en el aparato y/o lesiones a las personas.

7 No enchufe este aparato a una toma de corriente hasta después de haber terminado todas las conexiones.

8 No ponga el aparato al revés. Podría recalentarse y posiblemente causar daños.

9 No utilice una fuerza excesiva con los conmutadores, los controles y/o los cables.

10 Cuando desconecte el cable de alimentación de la toma de corriente, sujete la clavija y tire de ella; no tire del propio cable.

11 No limpie este aparato con disolventes químicos porque podría estropear el acabado. Utilice un paño limpio y seco para limpiar el aparato.

12 Utilice solamente la tensión especificada en este aparato. Utilizar el aparato con una tensión superior a la especificada resulta peligroso y puede producir un incendio, daños en el aparato y/o lesiones a las personas. Yamaha no se hará responsable de ningún daño debido al uso de este aparato con una tensión diferente de la especificada.

13 Para impedir daños debidos a relámpagos, desconecte el cable de alimentación y antenas externas de la toma de corriente durante una tormenta eléctrica.

14 No intente modificar ni arreglar este aparato. Póngase en contacto con el personal de servicio Yamaha cualificado cuando necesite realizar alguna reparación. La caja no deberá abrirse nunca por ninguna razón.

15 Cuando no piense utilizar este aparato durante mucho tiempo (cuando se ausente de casa por vacaciones, por ejemplo) desconecte el cable de alimentación de la toma de corriente.

16 Asegúrese de leer la sección “RESOLUCIÓN DE PROBLEMAS” antes de dar por concluido que su aparato está averiado.

17 Antes de trasladar este aparato, pulse para activar el sistema y, a continuación, desconecte el cable de alimentación CA de la toma de corriente.

18 La condensación se formará cuando cambie de repente la temperatura ambiental. Desconecte en este caso el cable de alimentación de la toma de corriente y no utilice el aparato.

19 El aparato se calentará cuando la utilice durante mucho tiempo. Desactive el sistema y, a continuación, no utilice la unidad para dejar que se enfríe.

20 Instale este aparato cerca de la toma de CA y donde se pueda alcanzar fácilmente la clavija de alimentación.

21 Las baterías no deberán exponerse a un calor excesivo como, por ejemplo, el que producen los rayos del sol, el fuego y similares. Cuando deseche las baterías, por favor cumpla las regulaciones de su región.

- Mantenga las baterías en un lugar fuera del alcance de los niños. Las baterías pueden ser peligrosas y los niños se las llevan a la boca.

- Si las pilas se agotan, el alcance operativo eficaz del mando a distancia se reduce considerablemente. Si esto sucediese, cambie las pilas por dos nuevas tan pronto como sea posible.

- No utilice pilas viejas y nuevas juntas.

- No utilice juntas pilas de tipos diferentes (alcalinas de manganeso, por ejemplo). Lea atentamente las instrucciones de la caja ya que hay distintos tipos de pilas con la misma forma y color.

- Las pilas gastadas pueden tener derrames. Si se produce algún derrame en las pilas, deséchelas inmediatamente. Evite tocar el líquido derramado o que entre en contacto con la ropa, etc. Ante de instalar pilas nuevas, limpie bien el compartimento de las pilas.

- Si no piensa utilizar la unidad durante un largo periodo de tiempo, extraiga las baterías de la unidad. De lo contrario, las baterías se gastarán y podrían filtrar líquido y dañar la unidad.

- No arroje las pilas al cubo de la basura. Deséchelas de acuerdo con la normativa local aplicables.

22 La presión acústica excesiva de los auriculares puede causar pérdida auditiva.

Este aparato no se desconecta de la fuente de alimentación de CA si está conectada a una toma de corriente, aunque la propia aparato esté apagada con En este estado, este aparato ha sido diseñada para que consuma un cantidad de corriente muy pequeña.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA NI A LA HUMEDAD.

PRECAUCIÓN

Peligro de explosión si la pila se sustituye incorrectamente. Sustitúyala por otra del mismo tipo o de un tipo equivalente.

Si se instala la unidad demasiado cerca de un televisor con tubo de rayos catódicos, la calidad del color podría verse perjudicada. En este caso, aleje el sistema del televisor.

LÁSER

Tipo Láser semiconductor GaAs/GaAlAs

Longitud de onda 790 nm

Potencia de salida 7 mW

CONTENIDO

CONEXIONES....2

Conexión de los altavoces y la antena....2

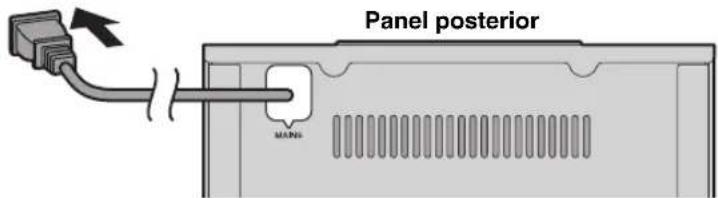

Conexión del cable de alimentación .....2

Otras conexiones ....3

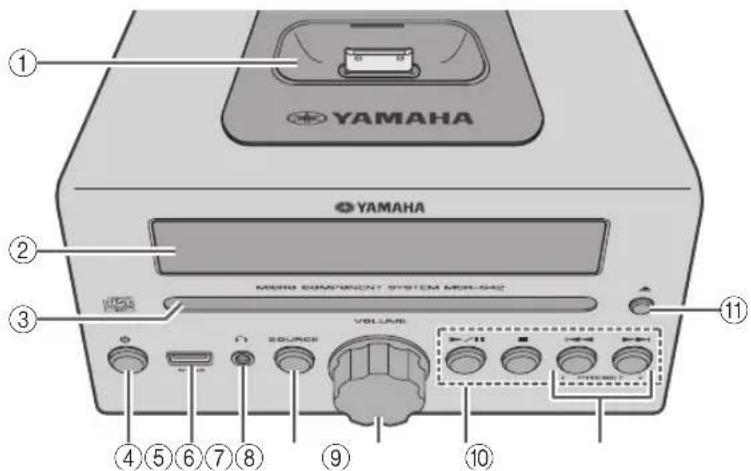

NOMBRES DE LAS PARTES Y SUS FUNCIONES...4

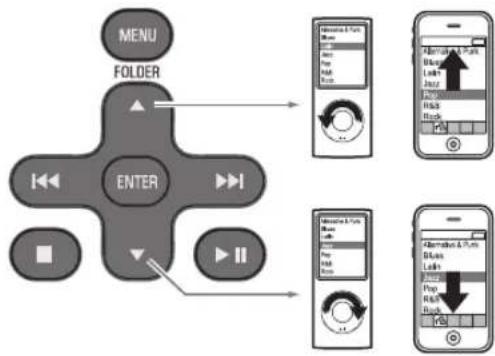

Reproducción de música desde el iPod......7

Uso de la repetición/reproducción aleatoria (solo con el mando a distancia)......8

ESCUCHAR CD Y DISPOSITIVOS USB .....9

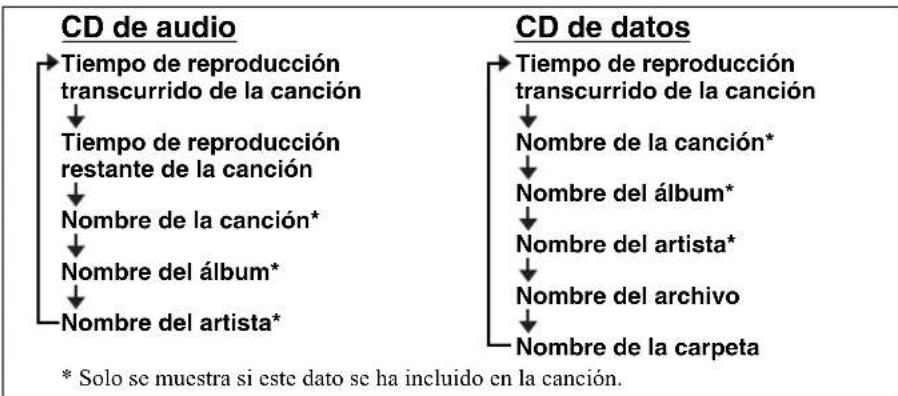

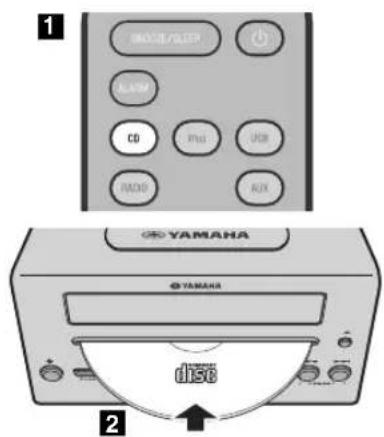

Escuchar un CD....9

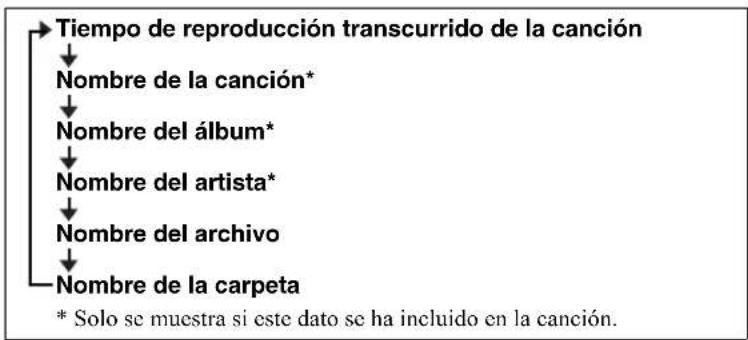

Escuchar un dispositivo USB....10

Uso de la repetición/reproducción aleatoria (solo con el mando a distancia)....11

ESCUCHAR EMISORAS DE FM ....11

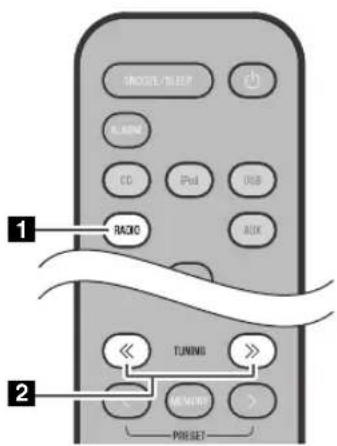

Selección de una emisora FM....11

Presintonización de emisoras FM (solo con el mando a distancia)....12

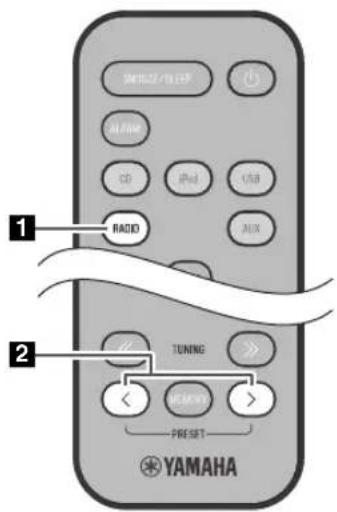

Selección de emisoras FM presintonizadas....13

ESCUCHAR UNA FUENTE EXTERNA .....13

Uso del menú de opciones....14

Uso del temporizador para dormir....15

Uso de la función de alarma 16

Uso del "DTA Controller" para programar la alarma ....16

Configuración de la alarma .....17

Operaciones durante la reproducción del sonido de la alarma ....18

RESOLUCIÓN DE PROBLEMAS....19

NOTAS SOBRE LOS DISCOS Y LOS DISPOSITIVOS USB....22

ESPECIFICACIONES ......23

Características

• Reproduzca música desde dispositivos externos como iPod/iPhone/iPad, CD de audio/datos, dispositivos USB o bien desde dispositivos externos a través del conector AUX y sintonice la FM.
• Use su música favorita o tono de pitido como alarma. A la hora programada para la alarma, la música seleccionada se reproduce al volumen especificado para iniciar el día de la mejor forma posible (función IntelliAlarm).
• Puede aprovechar la funcionalidad más sofisticada de la alarma utilizando la aplicación gratuita “DTA Controller” para el iPod touch/iPhone/iPad (P. 16).
• Puede almacenar y recordar con facilidad 30 de sus emisores FM favoritas.
• Puede ajustar los tonos bajos, medios y agudos a su gusto.

◆ Acerca de este manual

• Las referencias al iPod que aparecen en este manual también incluyen el iPhone.
• Si se pueden utilizar los botones de la propia unidad o del mando a distancia para realizar una operación, la explicación se centrará en la operación con el mando a distancia.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• Las referencias al iPod que aparecen en este manual también incluyen el iPhone.
• Si se pueden utilizar los botones de la propia unidad o del mando a distancia para realizar una operación, la explicación se centrará en la operación con el mando a distancia.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.
• indica precauciones de uso de la unidad y las limitaciones.
• indica explicaciones complementarias para mejorar el uso.

Acerca de este manual

Accesorios incluidos

Mando a distancia (Con pila CR2032)

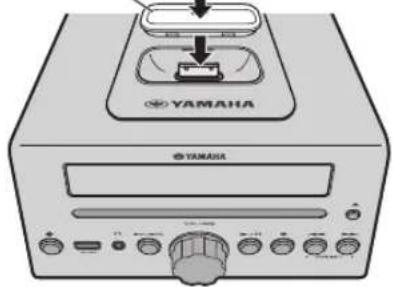

Tapa para base

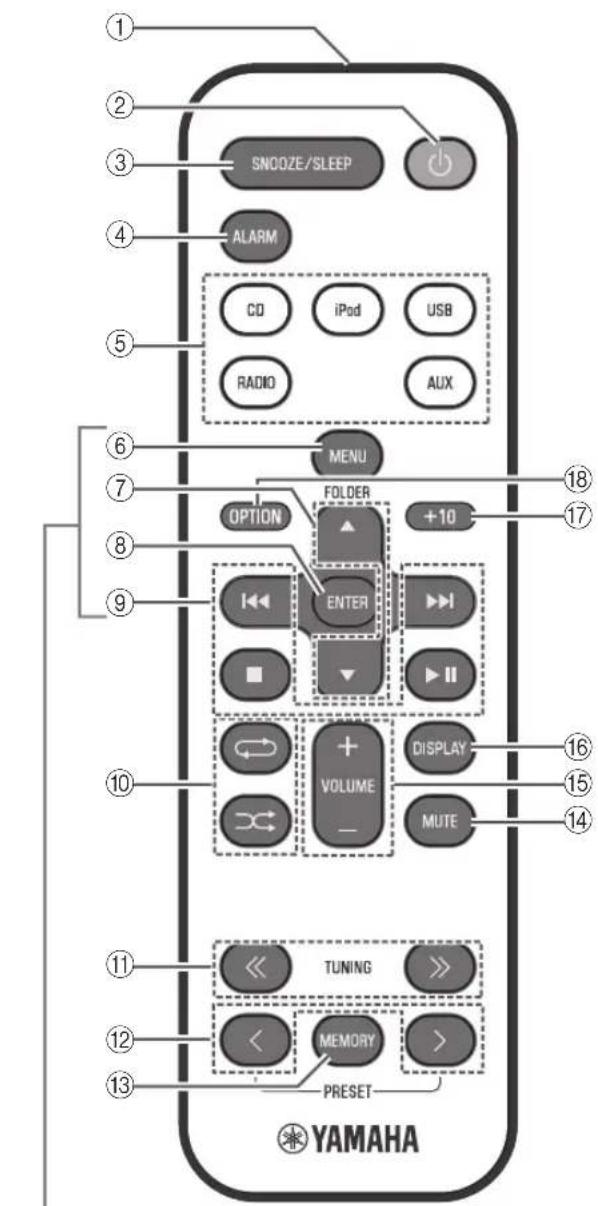

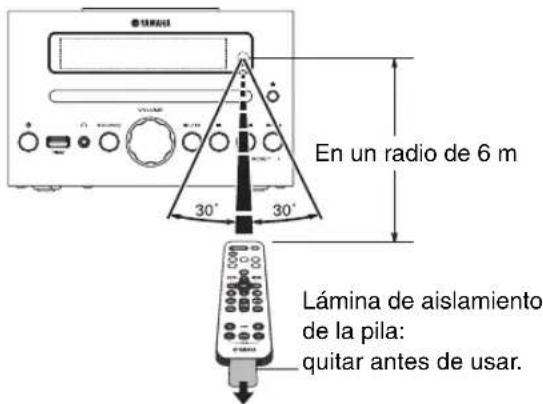

◆ Uso del mando a distancia

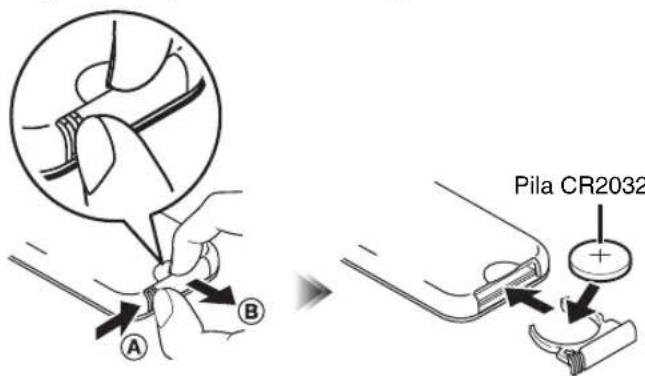

◆ Sustitución de la pila del mando a distancia

Mientras pulsa la lengüeta en la dirección Ⓐ, deslice el soporte de la pila en la dirección Ⓑ.

CONEXIONES

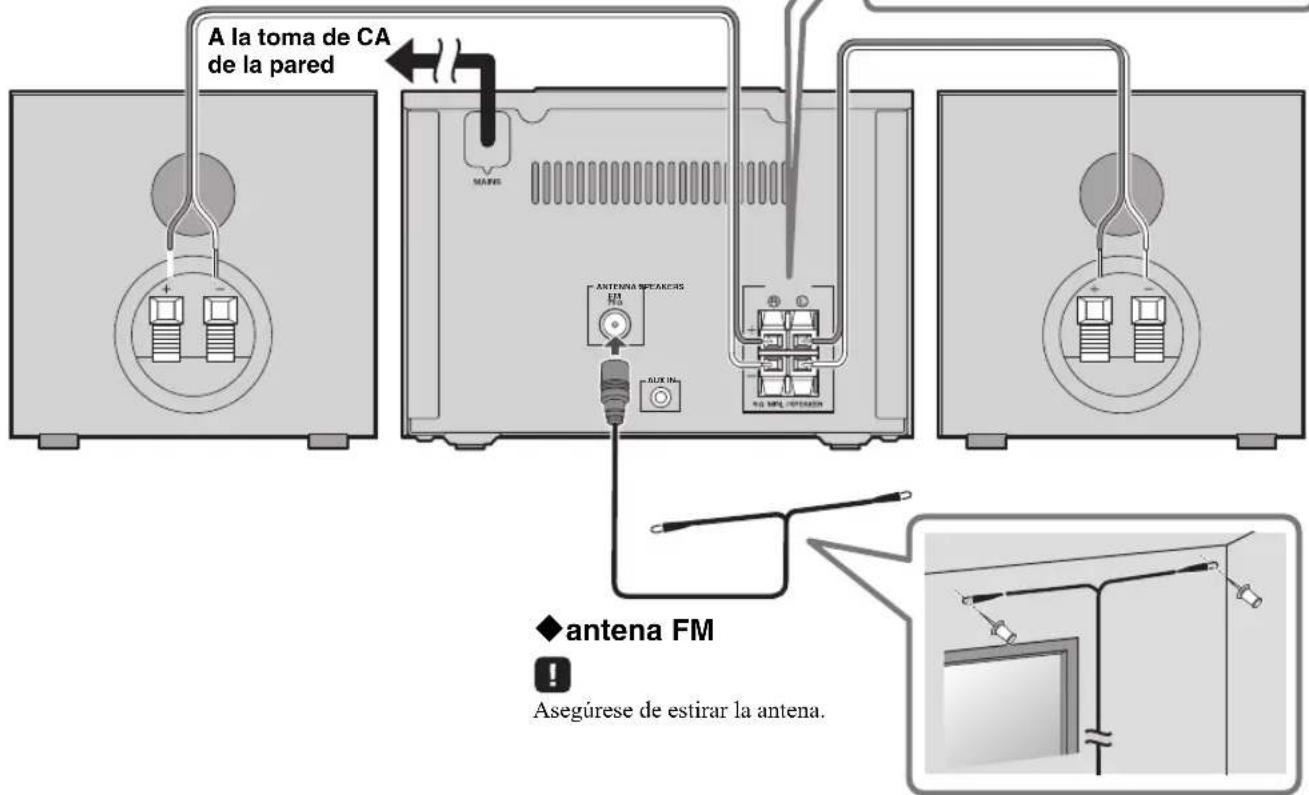

Conexión de los altavoces y la antena

Conecte los altavoces y la antena.

Si utiliza una antena exterior de venta en tiendas en lugar de la antena incluida, la recepción puede ser mejor.

Si la recepción de FM es deficiente, pruebe a cambiar la altura, la dirección o la colocación de la antena para encontrar una ubicación que proporcione una mejor recepción.

No conecte el cable de alimentación de esta unidad hasta que haya terminado de conectar todos los cables.

Altavoces

!

• Debe retirar el aislamiento (cobertura) de la punta del cable del altavoz para exponer el conductor.
• Compruebe las conexiones: asegúrese de que las conexiones izquierda y derecha (L, R) y la polaridad (rojo: +, negro: -) se han conectado correctamente. Si las conexiones son incorrectas, el sonido no se emitirá de forma natural y es posible que las frecuencias bajas sean insuficientes. Puede que no se escuche ningún sonido si todas las conexiones son incorrectas.
• Asegúrese de que los conductores del cable del altavoz no se tocan entre sí y de que los conductores no tocan otras partes de metal. Tales condiciones pueden dañar esta unidad o los altavoces.
• Utilice únicamente los altavoces suministrados. El uso de otros altavoces puede provocar un sonido poco natural.
• Si utiliza esta unidad cerca de una pantalla con tubo de rayos catódicos y detecta distorsión del color o ruido en la pantalla, aleje los altavoces de la misma.

Trence los cables pelados firmemente para que los filamentos individuales no se separen.

Conexión del cable de alimentación

Una vez finalizadas todas las conexiones, conecte el cable de alimentación de esta unidad a una toma de CA.

Otras conexiones

iPod

Conecte el iPod a la base de iPod en el panel superior. Para obtener información sobre los modelos de iPod compatibles, consulte “ESPECIFICACIONES” (P. 23).

!

- Es importante que utilice un adaptador de la base que sea compatible con el iPod. Si no usa un adaptador o el adaptador no es compatible, la conexión será débil o de mala calidad, lo que puede traducirse en un deterioro del conector. Para ver información del adaptador de base, visite el sitio web oficial de Apple.

- Si se fuerza la conexión de un iPod en una funda protectora, puede provocar daños en el conector. Retire la funda protectora antes de realizar la conexión.

- Cuando no utilice el iPod, instale la tapa de la base para proteger el conector.

- Puede recargar el iPod mientras está conectado a la base. Sin embargo, si se selecciona USB como la fuente de audio, el iPod no se recargará.

- El iPod también puede reproducir música y cargarse cuando está conectado al puerto USB. Para ello, seleccione USB como la fuente de audio (P. 10).

- Puede retirar el iPod durante la reproducción.

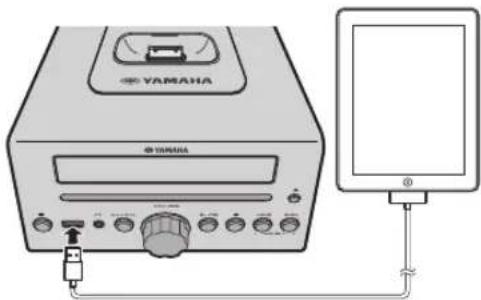

iPad

Conecte el iPad al puerto USB del panel frontal. Para obtener información sobre los modelos de iPad compatibles, consulte "ESPECIFICACIONES" (P. 23).

!

Asegúrese de utilizar un conector de la base al cable USB suministrado con el iPad.

- Al encender el sistema y configurar la fuente de audio como USB, el iPad conectado a esta unidad se recargará.

- Puede retirar el iPad durante la reproducción.

◆ Dispositivo USB

Conecte el dispositivo USB al puerto USB en el panel frontal. Para obtener información sobre los archivos reproducibles, consulte “NOTAS SOBRE LOS DISCOS Y LOS DISPOSITIVOS USB” (P. 22).

Detenga la reproducción antes de desconectar el dispositivo USB.

Al encender la alimentación y configurar la fuente de audio como USB, el dispositivo USB conectado a esta unidad se recargará.

◆ Dispositivos externos

Con un cable mini de 3,5 mm de venta en tiendas, conecte el dispositivo externo al conector AUX en la parte posterior de esta unidad.

NOMBRES DE LAS PARTES Y SUS FUNCIONES

Panel superior / Panel frontal

①Base de iPod

Conecte el iPod aquí (P. 3, 6, 7).

Es importante que utilice un adaptador de la base que sea compatible con el iPod (P. 3).

②Pantalla del panel frontal

El reloj y otra información se muestran aquí.

③Ranura para el disco

Introduzca un CD aquí (P. 9).

④ (Alimentación)

Pulse este botón para encender o apagar el sistema.

⑤Puerto USB

Conecte el dispositivo USB / iPod / iPhone / iPad aquí (P. 3, 10).

⑥ (Conector de auriculares)

Conecte los auriculares aquí.

⑦SOURCE

Cambie la fuente de audio que va a reproducir.

Si pulsa varias veces cambiará la selección en el orden siguiente.

CD Pod → USB FM AUX de nuevo CD

⑧Mando VOLUME

Ajuste el volumen.

⑨Botones de control de audio

Utilícelos para hacer funcionar el iPod/CD/dispositivo USB.

▶II: Reproducir o poner en pausa

■: Detener

◀◀/▶◀: Saltar, buscar hacia atrás o hacia delante (mantener pulsado)

⑩PRESET

Utilice estos botones para seleccionar una emisora de radio (presintonizada) que haya guardado (P. 13).

⑪ (Botón de expulsión)

Expulsa el CD (no se puede utilizar cuando se muestra el menú de opciones (P. 14)).

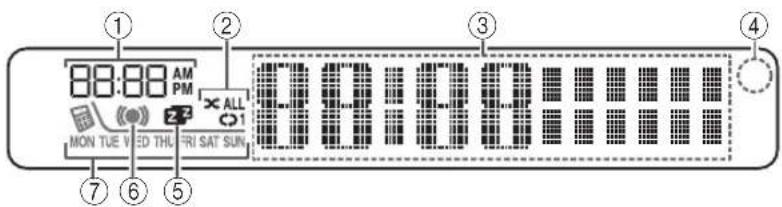

Pantalla del panel frontal

①Hora de alarma

Indica la hora de la alarma (P. 18).

②Indicador de repetición/reproducción aleatoria

Muestra el modo de reproducción (P. 8, 11).

③Indicador multifunción

Muestra información variada, como la hora del reloj, información sobre la pista que se reproduce actualmente y la frecuencia de la emisora de radio.

④ Receptor de señales del mando a distancia

Asegúrese de que este sensor no se ve obstaculizado (P. 1).

⑤Indicador de temporización de apagado

Se activa si se ha configurado el temporizador para dormir (P. 15).

⑥Indicador de alarma

Se activa si se ha configurado la alarma (P. 18).

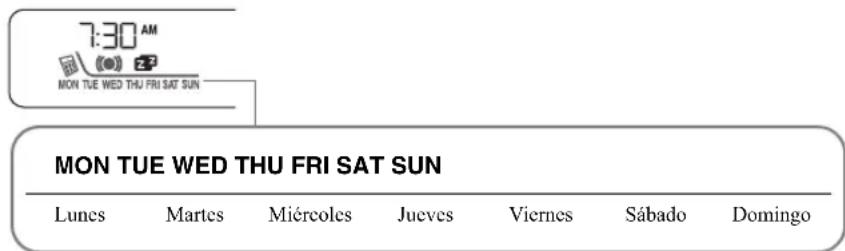

⑦Indicador de alarma semanal

Muestra la información de alarma especificada utilizando la aplicación gratuita “DTA Controller” para el iPod/iPhone/iPad (P. 16).

Mando a distancia

Botones de control del iPod

① Transmisor de señales del mando a distancia

② (Alimentación)

Pulse este botón para encender o apagar el sistema.

③SNOOZE/SLEEP

Configure el temporizador para dormir o cambie la alarma al modo de repetición (P. 15, 18).

④ ALARM

Activa o desactiva la alarma (P. 18).

⑤Botones de fuente

Cambie la fuente de audio que va a reproducir. Si pulsa uno de estos botones con el sistema apagado, este se encenderá automáticamente.

⑥MENU

Cambie el elemento de menú del iPod / Regrese al menú anterior (P. 7).

⑦ FOLDER ▲/▼

Cambie la carpeta de reproducción al reproducir música desde CD de datos o dispositivos USB (P. 9, 10). Seleccione elementos o edite valores numéricos (P. 7, 14).

⑧ENTER

Confirme un elemento o valor seleccionado.

⑨Botones de control de audio

Utilícelos para hacer funcionar el iPod/CD/dispositivo USB.

■: Detener

▶II: Reproducir o poner en pausa

◀◀/▶◀: Saltar, buscar hacia atrás o hacia delante (mantener pulsado)

⑩ (Repetición)/ (Reproducción Aleatoria)

Reproduzca música en un iPod, CD o dispositivo USB en modo de repetición/reproducción aleatoria (P. 8, 11).

⑪TUNING «/ »

Ajuste la radio (P. 11, 12).

⑫PRESET

Seleccione una emisora FM que haya guardado (P. 12, 13).

⑬MEMORY

Guarde una emisora FM (P. 12).

⑭MUTE

Silencie o anule el silenciamiento del sonido.

⑮VOLUME +/-

Ajuste el volumen.

⑯DISPLAY

Cambie la información mostrada en la pantalla del panel frontal (P. 6, 7, 9, 10, 11).

⑰+10

Salte diez canciones desde la canción que se reproduce actualmente.

Al reproducir un CD de datos o un dispositivo USB, este botón permite saltar diez canciones en la carpeta actual.

⑱OPTION

Muestra el menú de opciones (P. 14).

AJUSTE DEL RELOJ (MENÚ DE OPCIONES)

Debe utilizar el menú de opciones (P. 14) para establecer la fecha y hora de esta unidad.

Para copiar la hora desde el iPod

Ajuste manual del reloj

El reloj se muestra como en la imagen siguiente.

1 Pulse OPTION.

Aparecerá el menú de opciones.

2 Pulse ▲/▼ para seleccionar "CLOCK SET" y, a continuación, pulse ENTER.

La pantalla indicará “CLOCK YEAR” y el valor numérico que se va a configurar parpadeará.

③Coloque el iPod en la base de iPod (P. 3).

La hora se copiará desde el iPod a esta unidad.

Pulse ENTER para confirmar los elementos en el orden de año meses → día → hora minuto.

Una vez finalizado el ajuste del reloj, la pantalla indicará "Completed!".

• Al pulsar DISPLAY puede seleccionar el formato de hora (12 horas / 24 horas).
• La hora no se copiará si el iPod ya está conectado o su la fuente de audio se ha establecido en USB.

Los ajustes de hora se restablecerán si la unidad permanece apagada durante una hora aproximadamente.

1 Pulse OPTION.

Aparecerá el menú de opciones.

② Pulse ▲/▼ para seleccionar “CLOCK SET” y, a continuación, pulse ENTER.

La pantalla indicará “CLOCK YEAR” y el valor numérico que se va a configurar parpadeará.

3 Ajuste la fecha y la hora.

Pulse ▲/▼ para editar cada valor numérico y, a continuación, pulse ENTER para confirmar el ajuste.

Ajuste los elementos en el orden de año —mes día → hora → minuto.

Una vez finalizado el ajuste del reloj, la pantalla indicará "Completed!".

El reloj se establecerá en 0 segundos cuando finalice los ajustes.

• Al realizar estos ajustes, puede pulsar DISPLAY para seleccionar el formato de hora (12 horas / 24 horas).
• Si decide cancelar sin cambiar el ajuste, pulse OPTION antes de confirmar el cambio.

Los ajustes de hora se restablecerán si la unidad permanece apagada durante una hora aproximadamente.

ESCUCHAR EL iPod

Reproducción de música desde el iPod

• Para obtener información sobre los modelos de iPod compatibles, consulte “ESPECIFICACIONES” (P. 23).
• El iPod también puede reproducir música y cargarse cuando está conectado al puerto USB. Para ello, seleccione USB como la fuente de audio (P. 10).

1

Adaptador de la base (P.3)

1 Pulse el botón de fuente iPod para cambiar la fuente de audio a iPod.
2 Coloque el iPod en la base de iPod (P. 3).
3 Inicie la reproducción del iPod.

La reproducción puede controlarse con el mando a distancia, el iPod o el panel frontal de esta unidad (P. 4, 5).

- Si ha seleccionado una fuente de audio distinta de USB, al realizar las operaciones siguientes la fuente de audio cambiará automáticamente a iPod y se iniciará la reproducción aunque el sistema esté apagado. - Conecte el iPod con el estado de reproducción a la base de iPod. - Inicie la reproducción del iPod conectado.

• Si se selecciona USB como la fuente de audio, el iPod no se recargará.
• Puede retirar el iPod durante la reproducción.
• Si se selecciona iPod como la fuente de audio, esta unidad apagará el sistema automáticamente cuando hayan transcurrido 60 minutos sin conectar un dispositivo a la base de iPod y sin que se haya realizado ninguna operación.

◆ Operaciones del menú del iPod (solo con el mando a distancia)

Puede emplear el mando a distancia para utilizar el iPod.

MENU: Cambiar elementos de menú / Regresar al menú anterior

▲/▼: Desplazarse por los elementos del menú

ENTER: Confirmar

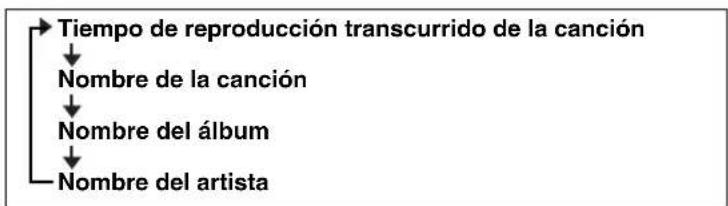

◆ Información en pantalla (solo con el mando a distancia)

Si pulsa DISPLAY en el mando a distancia cuando una canción se está reproduciendo o está en pausa, la información que aparece en la pantalla del panel frontal cambiará en el orden siguiente.

Uso de la repetición/reproducción aleatoria (solo con el mando a distancia)

El indicador de repetición/reproducción aleatoria muestra el estado de reproducción en la pantalla del panel frontal.

◆ Repetición de la reproducción

Pulse ⇌ (repetición) v veces para seleccionar uno de los modos de reproducción siguientes.

Ausencia de indicador: Desactivado

1: Una

Todas

◆ Reproducción aleatoria

Pulse ✉ (reproducción alcatoria) varias veces para seleccionar uno de los modos de reproducción siguientes.

Ausencia de indicador: Desactivado

∞ : Canciones

: Álbumes

El funcionamiento o la pantalla de la repetición/reproducción aleatoria pueden variar en función del tipo o la versión de software del iPod utilizado.

ESCUCHAR CD Y DISPOSITIVOS USB

La unidad funcionará del siguiente modo al reproducir pistas o archivos de CD/dispositivos de USB.

• Si se detiene el CD/dispositivo de USB que se está reproduciendo, la pista que estaba escuchando empezará a reproducirse desde el principio la próxima vez que la reproduzca.
• Si pulsa ■ con la reproducción detenida, las pistas se reproducirán de la siguiente forma la próxima vez que se inicie la reproducción:

- CD de audio: desde la primera pista del CD.

- CD de datos*/dispositivo USB: desde la primera pista de la carpeta que contiene la pista que escuchó la última vez.

• Esta unidad apaga automáticamente el sistema si no se ha realizado ninguna operación durante 60 minutos después de detener la reproducción del CD/dispositivo USB.
  * "CD de datos" es un CD que contiene archivos MP3/WMA.

Para obtener información sobre los discos y archivos reproducibles, consulte "NOTAS SOBRE LOS DISCOS Y LOS DISPOSITIVOS USB" (P. 22).

Escuchar un CD

Pulse el botón de fuente CD para cambiar la fuente de audio a CD.

Si ya hay un CD insertado, se iniciará la reproducción.

2 Inserte un CD en la ranura para el disco.

La reproducción empezará automáticamente.

La reproducción puede controlarse con el mando a distancia o el panel frontal de esta unidad (P. 4, 5).

Inserte el CD con la etiqueta hacia arriba.

Las carpetas y archivos de un CD de datos se reproducen en orden alfabético.

◆ Omisión de carpetas (solo con el mando a distancia)

Durante la reproducción de un CD de datos, puede utilizar los botones FOLDER

▲/▼ del mando a distancia para seleccionar la carpeta.

◆ Información en pantalla (solo con el mando a distancia)

El número de carpeta (solo para un CD de datos) o el número de canción/archivo se muestra durante varios segundos cuando se inicia la reproducción o se saltan pistas. Si pulsa DISPLAY en el mando a distancia cuando una canción se está reproduciendo o está en pausa, la información que aparece en la pantalla del panel frontal cambiará en el orden siguiente.

Escuchar un dispositivo USB

1 Pulse el botón de fuente USB para cambiar la fuente de audio a USB.

Si ya hay un dispositivo USB conectado, se iniciará la reproducción.

2 Conecte un dispositivo USB al puerto USB.

La reproducción empezará automáticamente.

La reproducción puede controlarse con el mando a distancia, el panel frontal de esta unidad o el dispositivo USB (P. 4, 5).

- Las carpetas y archivos se reproducirán en el orden en que se grabaron.

- El iPod/iPhone/iPad también puede reproducir música y cargarse cuando está conectado al puerto USB.

Detenga la reproducción antes de desconectar el dispositivo USB.

◆ Omisión de carpetas (solo con el mando a distancia)

Durante la reproducción de un dispositivo USB, puede utilizar los botones FOLDER ▲/▼ del mando a distancia para seleccionar la carpeta.

◆ Información en pantalla (solo con el mando a distancia)

El número de carpeta o archivo aparece durante varios segundos al empezar a reproducir o saltar pistas.

Si pulsa DISPLAY en el mando a distancia cuando una canción se está reproduciendo o está en pausa, la información que aparece en la pantalla del panel frontal cambiará en el orden siguiente.

Uso de la repetición/reproducción aleatoria (solo con el mando a distancia)

El indicador de repetición/reproducción aleatoria muestra el estado de reproducción en la pantalla del panel frontal.

◆ Repetición de la reproducción

Pulse (repetición) varias veces para seleccionar uno de los modos de reproducción siguientes.

Ausencia de indicador: Modo de repetición desactivado

1: 1 pista

: Todas las pistas de la carpeta

(solo CD de datos/dispositivo USB)

Todas las pistas

◆Reproducción aleatoria

Pulse ∞ (reproducción alcatoria) varias veces para seleccionar uno de los modos de reproducción siguientes.

Ausencia de indicador: Modo de reproducción aleatoria desactivado

XX:

Todas las pistas de la carpeta (solo CD de datos/dispositivo USB)

ALL:

Todas las pistas

ESCUCHAR EMISORAS DE FM

Selección de una emisora FM

Para escuchar la emisora FM, conecte la antena como se describe en “Conexión de los altavoces y la antena” (P. 2).

1 Pulse el botón de fuente RADIO para cambiar la fuente de audio a FM.
2 Sintonice las emisoras FM.

Sintonización automática:

Sintonización manual:

pulse TUNING << / >> varias veces.

Si sintoniza una emisora manualmente mientras recibe una señal FM, el sonido será monoaural (mono).

◆ Información en pantalla (solo con el mando a distancia)

Si pulsa DISPLAY en el mando a distancia, la información que aparece en la pantalla del panel frontal cambiará en el orden siguiente.

Número y frecuencia de presintonía ↔ Estado de recepción\*

* Ejemplo de indicación de estado de recepción.

TUNED/STEREO: Se recibe una emisión estéreo FM intensa.

TUNED/MONO: Se recibe una emisión FM mono (aunque la emisión FM sea estéreo, la recepción será mono si la señal es débil).

Not TUNED: No se recibe ninguna emisión.

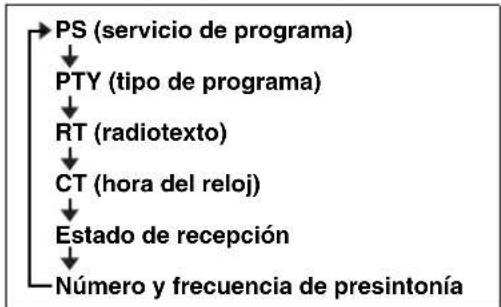

Visualización de información del sistema de datos de radio

Si pulsa DISPLAY en el mando a distancia cuando se está recibiendo información del sistema de datos de radio, la información que aparece en la pantalla del panel frontal cambiará en el orden siguiente.

Si la transmisión de señal de la emisora del sistema de datos de radio es demasiado débil, es posible que esta unidad no pueda recibir toda la información del sistema de datos de radio. En particular, la información de RT (radiotexto) utiliza un gran ancho de banda, por lo que es posible que esté menos disponible en comparación con otros tipos de información.

Presintonización de emisoras FM (solo con el mando a distancia)

Use la función de presintonización para guardar sus 30 emisoras favoritas.

◆ Presintonización automática

Este método permite sintonizar y presintonizar de forma automática únicamente las emisoras con buena recepción.

12

Presintonización manual

1 Mantenga pulsado MEMORY.

Se iniciará la presintonización automática.

Una vez finalizada la presintonización, la pantalla indicará "Completed!".

Al realizar la presintonización automática, todas las emisoras guardadas se borran y se guardan las nuevas emisoras.

Si desea detener la presintonización automática antes de que finalice, pulse ■

1 Pulse TUNING « / » para sintonizar una emisora que desee presintonizar.

2 Pulse MEMORY.

La pantalla indicará “PRESET MEMORY” y el número de presintonía parpadeará.

3 Pulse PRESET para seleccionar el número de presintonía que desee guardar.

• El número de presintonía más bajo que no se haya guardado se seleccionará primero.
• Si desea cancelar la presintonización, pulse.
• Si selecciona un número de presintonía en el que ya se ha guardado una emisora, se sobrescribirá con la nueva emisora.

4 Pulse MEMORY.

Una vez finalizada la presintonización, la pantalla indicará “Completed!”.

◆ Eliminación de una presintonía guardada (menú de opciones)

1 Pulse OPTION.

Aparecerá el menú de opciones.

② Pulse ▲/▼ para seleccionar PRESET DELETE y, a continuación, pulse ENTER.

3 Pulse ▲/▼ para seleccionar el número de presintonía que desee eliminar.

Si desea cancelar la eliminación, pulse OPTION.

4 Pulse ENTER para finalizar la operación. Una vez finalizada la eliminación, la pantalla indicará "Deleted!".

5 Pulse OPTION para salir del menú de opciones.

Selección de emisoras FM presintonizadas

1 Pulse el botón de fuente RADIO para cambiar la fuente de audio a FM.

2 Pulse PRESET </> para seleccionar la emisora FM que desee escuchar.

Solo puede seleccionar presintonías que haya guardado.

ESCUCHAR UNA FUENTE EXTERNA

Panel posterior

Con un cable mini de 3,5 mm de venta en tiendas, conecte el dispositivo externo al conector AUX en la parte posterior de esta unidad.

• Apague el sistema antes de conectar el cable de audio.
• Baje el volumen de la unidad y el del dispositivo de audio externo antes de realizar la conexión.

2 Pulse para activar el sistema.

3 Pulse el botón de fuente AUX para cambiar la fuente de audio a AUX.

4 Inicie la reproducción en el dispositivo de audio externo conectado.

FUNCIONES ÚTILES

Uso del menú de opciones

Al pulsar OPTION aparecerá el menú de opciones en la pantalla del panel frontal, que le permite realizar los ajustes siguientes.

▲ (botón de expulsión) no se puede utilizar cuando se muestra el menú de opciones.

Menú de opciones Ajuste o rango		Consulte la página
PRESET DELETE	Elimina una presintonía guardada (solo se muestra si la fuente de audio es FM).	13
DIMMER	Ajusta el brillo de la pantalla del panel frontal (*1: brillante, 2: medio, 3: tenue).	-
EQ LOW	Ajuste el carácter tonal (frecuencias bajas) (-10 - 0* - +10 dB).	-
EQ MID	Ajuste el carácter tonal (frecuencias medias) (-10 - 0* - +10 dB).	-
EQ HIGH	Ajuste el carácter tonal (frecuencias altas) (-10 - 0* - +10 dB).	-
BALANCE	Ajusta al balance del volumen de los altavoces izquierdo/derecho (L+10 - CENTER* - R+10).	-
POWER SAVING C	NORMAL: Se muestra el relojSe puede cargar un iPod en la base de iPod y la alarma funcionaráECO*: No se muestra el reloj.(modo de ahorro Se puede cargar un iPod en la base de iPod pero la alarma no funcionará de energía)	-
AUTO POWER OFF	Puede especificar el tiempo que tardará el sistema en apagarse automáticamente.Si no se realiza ninguna operación durante el periodo especificado, el sistema se apagará automáticamente (TIME 12H*: 12 horas, TIME 8H: 8 horas, TIME 4H: 4 horas,OFF: el sistema no se apagará).	-
CLOCK SET Ajusta	la fecha y la hora.	6
ALARM SET Ajusta	la alarma.	17

* Configuración predeterminada

◆ Procedimiento de configuración

1 Pulse OPTION.

Aparecerá el menú de opciones.

2 Pulse ▲/▼ para seleccionar el elemento de menú que desee configurar y, a continuación, pulse ENTER.

3 Pulse ▲/▼ para seleccionar el ajuste y, a continuación, pulse ENTER para confirmarlo. Si desea continuar realizando otras configuraciones, repita el procedimiento desde el paso 2

4 Pulse OPTION para salir del menú de opciones.

Si decide cancelar sin cambiar el ajuste, pulse OPTION antes de confirmar el cambio.

Uso del temporizador para dormir

Una vez transcurrido el tiempo especificado, el sistema se apagará automáticamente.

Pulse varias veces

Pulse SNOOZE/SLEEP varias veces para especificar el tiempo que transcurrirá hasta que el sistema se apague.

Puede especificar 30, 60, 90, 120 o OFF minutos.

Cuando selecciona un tiempo, el temporizador para dormir está activado y el indicador de temporización de apagado

(2) se muestra en la pantalla del panel frontal.

Si pulsa SNOOZE/SLEEP mientras está activado el temporizador para dormir, el ajuste de este se cancelará.

Uso de la función de alarma

La unidad incluye una función de alarma (IntelliAlarm) que reproduce fuentes de audio o un conjunto de sonidos (sonido de la alarma interna) a la hora programada mediante distintos métodos. La función de alarma incluye las siguientes prestaciones.

◆ 3 tipos de alarmas

Seleccione entre 3 tipos de alarma, que combinan la música con el sonido de pitido.

SOURCE+BEEP	La fuente de audio seleccionada y el sonido de pitido se reproducen a la hora programada. La fuente empieza a reproducirse 3 minutos antes de la hora programada y el volumen va subiendo progresivamente hasta alcanzar el volumen definido. Al llegar a la hora programa, se activa el sonido de pitido.
SOURCE	La fuente de audio seleccionada se reproduce a la hora programada. El volumen va subiendo progresivamente hasta alcanzar el volumen definido.
BEEP Se reproduce	el sonido de pitido a la hora programada.

◆ Diversas fuentes de audio

Puede elegir entre iPod, CD de audio, CD de datos, dispositivo USB o FM. Según la fuente de audio, también puede seleccionar los siguientes métodos de reproducción:

Fuente	Método de reproducción	Función
iPod	Lista de reproducción*	Puede reproducirse repetidamente una lista de reproducción específica guardada en el iPod. Para reproducir una lista de reproducción, antes cree una llamada “ALARMA Yamaha DTA”. Al introducir el nombre de la lista de reproducción, utilice espacios de un solo bit para separar palabras e introduzca caracteres de un solo bit; además, asegúrese de que las letras mayúsculas/minúsculas se usan correctamente.
	Reanudar	Si la lista de reproducción “ALARM Yamaha DTA” no puede encontrarse en el iPod, la unidad reanudará la reproducción desde la última pista que reprodujo.
CD de audio	Pista seleccionada	La pista seleccionada se reproduce una y otra vez.
	Reanudar Se reproduce la pista que escuchó la última vez.
CD de datos/dispositivo USB	Carpeta La carpeta seleccionada se reproduce una y otra vez.
	Reanudar Se reproduce la pista que escuchó la última vez.
FM	Emisora presintonizada	Se reproduce la emisora presintonizada seleccionada.
	Reanudar Se reproduce la emisora FM que escuchó la última vez.

* Para obtener información acerca de crear una lista de reproducción, consulte las instrucciones de su iPod o iTunes.

◆ Repetición

La función de repetición puede activarse para repetir la alarma después de 5 minutos (P. 18).

Uso del "DTA Controller" para programar la alarma

Mediante el uso de la aplicación gratuita “DTA Controller” para el iPod touch/iPhone/iPad, puede realizar ajustes detallados de la alarma que no se pueden realizar utilizando la propia unidad. Para cada día de la semana, puede especificar la hora de la alarma (Weekly Alarm) y ajustar la función IntelliAlarm como desee.

En la pantalla del panel frontal se muestra información sobre la alarma semanal que ha programado.

Para obtener más información, consulte la descripción de “Controlador DTA” en la página web del producto.

Configuración de la alarma

Ajuste de la hora y del tipo de alarma (menú de opciones)

Si la unidad se encuentra en modo de ahorro de energía, la alarma no funcionará (P. 14). Para utilizar la alarma, configure el elemento del menú de opciones POWER SAVING en NORMAL.

1 Pulse OPTION.

Aparecerá el menú de opciones.

2 Pulse ▲/▼ para seleccionar "ALARM SET" y, a continuación, pulse ENTER.

El indicador de alarma (1.9d) valor numérico que está configurando parpadearán.

3 Ajuste la alarma.

Ajuste los elementos ①-⑤ tal como se describe a continuación.

Pulse ▲/▼ para seleccionar un valor numérico y, a continuación, pulse ENTER para confirmarlo.

Elementos Ajuste o rango
1 ALARM SELECT	* Se puede seleccionar después de utilizar el “DTA Controller” para ajustar la alarma (P. 16).Si no utiliza el “DTA Controller”, continúe con el elemento 2.ONE DAY: Una alarma que solo sonará una vez a la hora especificada.WEEKLY: Una alarma cuya hora se puede especificar para cada día de la semana (se puede programar utilizando únicamente el “DTA Controller”).Si ha elegido WEEKLY, finaliza el ajuste de la alarma.
2 ALARM TIME	Realice ajustes en el orden de horas → minutos.
3 ALARM TYPE	Seleccione SOURCE+BEEP, SOURCE o BEEP. Para ver más información, consulte “3 tipos de alarmas” (P. 16).Si ha seleccionado BEEP, continúe con el elemento 5.
4 SOURCE(Si ha seleccionado SOURCE+BEEP o SOURCE como el tipo de alarma)	iPod: Reproduce música desde el iPod (consulte “Diversas fuentes de audio” (P. 16)).CD: Reproduce música desde un CD.Especifique el número de pista (CD de datos: número de carpeta) (RESUME, 1-99).USB: Reproduce música desde un dispositivo USB.Especifique el número de carpeta (RESUME, 1-999).FM: Reproduce una emisora FM.Especifique el número de presintonía (RESUME, 1-30).!Si no es posible reproducir la fuente seleccionada a la hora programada para la alarma (por ejemplo, porque el iPod no está conectado), se reproducirá el sonido de pitido.[IMAGE]Si elige RESUME al especificar el número de canción/carpeta/presintonía, se reproducirá la canción/carpeta/emisora reproducida por última vez (reanudar reproducción).
5 VOLUME	Especifica el volumen (5-60) de la alarma.

FUNCIONES ÚTILES

4
Hora de alarma

4 Finalice la configuración.

Al configurar el valor VOLUME para el elemento ⑤, la pantalla indicará "Completed!" y la configuración se confirmará.

La alarma se activará y el indicador de alarma (I ● I)uminará.

Si pulsa OPTION o desactiva el sistema durante la configuración de la alarma, esta se cancelará.

◆ Activación/desactivación de la alarma

Cuando la alarma está activada, el indicador de alarma (I●)hora de alarma se muestran. Si pulsa ALARM de nuevo, se desactivarán el indicador de alarma (I●) la alarma.

Si el elemento del menú de opciones POWER SAVING está establecido en ECO, la alarma no funcionará (P.14).

Operaciones durante la reproducción del sonido de la alarma

A la hora programada, se reproducirá el sonido de alarma seleccionado. Durante la reproducción, las siguientes operaciones son posibles.

Para poner la alarma en pausa (repetición)

Pulse SNOOZE/SLEEP.

La repetición detendrá la alarma y la volverá a reproducir tras 5 minutos.

• Si SOURCE + BEEP se ha establecido como el tipo de alarma, puede pulsar SNOOZE/SLEEP una vez para detener el sonido de pitido y dos veces para detener la fuente de audio.
  Cinco minutos después de detener la fuente de audio, se reanudará la reproducción del sonido de pitido, con un aumento gradual del volumen.
• Los botones de la unidad que no sean también funcionarán como el botón de repetición.

Para desactivar la alarma

• También puede detener la alarma manteniendo pulsado SNOOZE/SLEEP.
• Si no detiene la alarma, se parará automáticamente transcurridos 60 minutos y el sistema se apagará.
• El ajuste de la alarma se guardará aunque se apague la alarma. Si se activa la alarma de nuevo pulsando ALARM, la alarma sonará con los ajustes de alarma anteriores.

RESOLUCIÓN DE PROBLEMAS

Si tiene algún problema con la unidad, compruebe primero la siguiente lista. Si no puede solucionar su problema con las siguientes soluciones o si el problema no está en la lista, apague y desenchufe la unidad y a continuación, consulte al concesionario o centro de servicio Yamaha autorizado más cercano.

General

Problema Causa Solución
Los altavoces no suenan. Es posible	que el volumen esté ajustado al mínimo o silenciado.	Ajuste el nivel del volumen.
	Es posible que la fuente no sea la correcta. Seleccione la fuente correcta.
	Es posible que los altavoces no estén conectados correctamente.	Revise las conexiones (P.P.2).
	Los auriculares están conectados. Desconecte los auriculares.
	El volumen de un dispositivo externo conectado no es lo suficientemente alto.	Suba el volumen del dispositivo externo.
El sonido se apaga de repente.	Es posible que esté ajustado el temporizador para dormir (P. 15).	Encienda el sistema y reproduzca la fuente de nuevo.
	Es posible que esté activada la función de apagado automático del sistema.	Si ha transcurrido el tiempo especificado para AUTO POWER OFF en el menú de opciones (P. 14) o si han transcurrido 60 minutos sin realizar ninguna operación tras detener la reproducción del dispositivo USB o del CD, el sistema se apagará automáticamente.
Suenan chasquidos, suena distorsionado o hay un sonido anormal.	El volumen de la fuente de entrada es excesivo o el volumen de esta unidad es excesivo (especialmente el Bajo).	Ajuste el volumen con VOLUME o utilice el menú de opciones (P. 14) para ajustar la gama de graves. Si se reproduce un dispositivo externo, baje el volumen del mismo.
La unidad no funciona correctamente.	Es posible que la unidad haya recibido una fuerte descarga eléctrica, como por ejemplo, de un rayo o excesiva electricidad estática, o es posible que se haya caído el suministro eléctrico.	Reinicie el sistema manteniendo pulsado el botón durante 10 segundos aproximadamente.
El sistema se enciende pero inmediatamente se apaga.
Un equipo de alta frecuencia o digital produce ruido.	Es posible que la unidad esté situada demasiado cerca del equipo de alta frecuencia o digital.	Aleje la unidad del equipo.
Se ha borrado el ajuste del reloj.	La unidad ha pasado aproximadamente una hora con el cable de alimentación desconectado de la toma de pared.	Conecte el cable de alimentación a la toma de corriente de pared con firmeza y programe de nuevo el reloj (P. 6).
El iPod no se reproduce a la hora de la alarma a pesar de que la fuente de la alarma se ha establecido en iPod.	El iPod no está colocado en la base para iPod.	Coloque el iPod en la base para iPod (P. 3).
La alarma no suena.	La unidad se encuentra en el modo de ahorro de energía.	En el menú de opciones, establezca POWER SAVING en NORMAL (P. 14).
La pantalla del panel frontal indica “ALARM not work” y no se puede establecer la alarma.
La unidad apaga el sistema inesperadamente.	Es posible que esté activada la función de apagado automático del sistema.	Si ha transcurrido el tiempo especificado para AUTO POWER OFF en el menú de opciones (P. 14) o si han transcurrido 60 minutos sin realizar ninguna operación tras detener la reproducción del dispositivo USB o del CD, el sistema se apagará automáticamente.

iPod

Problema Causa Solución
No hay sonido. El iPod no está bien	colocado en la base para iPod.	Retire el iPod de la unidad y, a continuación, vuelva a colocarlo en la base para iPod (P. 3).
	Los auriculares del iPod están conectados. Desconecte los auriculares.
	No se ha actualizado la versión de software del iPod.	Descargue la versión de iTunes más reciente para actualizar la versión de software del iPod a la más reciente.
El iPod no se carga. El iPod no está	bien colocado en la base para iPod.	Retire el iPod de la unidad y, a continuación, vuelva a colocarlo en la base para iPod (P. 3).
	Se ha seleccionado USB como la fuente de audio.	Realice otra selección que no sea USB como la fuente de audio.
La pantalla del panel frontal indica “iPod Unknown” al conectar el iPod.	El iPod utilizado no es compatible con la unidad.	Utilice un iPod compatible (P. 23).

Reproducción de un disco

Problema Causa Solución
No se puede introducir el disco. Ya	hay insertado otro disco. Expulse el disco pulsando.	▲
	Está intentando insertar un disco que esta unidad no puede utilizar.	Utilice un disco compatible con la unidad (P. 22).
Algunas operaciones que se realizan con los botones no funcionan.	Es posible que el disco cargado en la unidad no sea compatible.	Utilice un disco compatible con la unidad (P. 22).
La reproducción no empieza inmediatamente tras pulsar ▶II(se detiene inmediatamente).	Es posible que el disco esté sucio.	Limpie el disco (P. 22).
	Es posible que el disco cargado en la unidad no sea compatible.	Utilice un disco compatible con la unidad (P. 22).
	Si la unidad se ha movido de un lugar frío a uno cálido, puede haberse formado condensación en las lentes de lectura de discos.	Espere una hora o dos hasta que la unidad se aclimate a la temperatura de la habitación y vuelva a intentarlo.
La pantalla del panel frontal indica “no operation” y no se puede insertar ni extraer un disco.	Se muestra el menú de opciones. O bien, la alarma está reproducción.	Pulse OPTION para salir del menú de opciones. O bien, pulse ALARM para detener la alarma.
Al insertar un disco, la pantalla del panel frontal indica “CD No Disc” o “CD Unknown”.	Es posible que el disco cargado en la unidad no sea compatible.	Utilice un disco compatible con la unidad (P. 22).
	Es posible que el disco esté sucio.	Limpie el disco (P. 22).
	El disco no contiene archivos reproducibles.	Utilice un disco que contenga archivos reproducibles (P.22).
	El disco se ha insertado boca abajo.	Inserte el disco con la etiqueta hacia arriba.

Reproducción de un dispositivo USB

Problema Causa Solución
No se reproduce un archivo MP3/WMA del dispositivo USB.	La unidad no reconoce el dispositivo USB. Apague	el sistema y vuelva a conectar el dispositivo USB a la unidad (P. 22).Si no logra resolver el problema con estas soluciones, la unidad no puede reproducir el dispositivo USB.
	El dispositivo USB no contiene archivos reproducibles.	Utilice un dispositivo USB que contenga archivos reproducibles (P.22).
Al conectar un dispositivo USB,la pantalla del panel frontalindica “USB OverCurrent” ydespués se queda en blanco.	El dispositivo USB que se ha conectado a la unidad no es compatible. O bien, el dispositivo USB no está bien conectado a la unidad.	Apague el sistema y vuelva a conectar el dispositivo USB a la unidad.Si no logra resolver el problema con esta solución, la unidad no puede reproducir el dispositivo USB (P. 22).

Recepción de FM

Problema Causa Solución
Demasiado ruido. Es posible que la	antena esté conectada de forma incorrecta.	Asegúrese de que la antena se ha conectado correctamente (P. 2) o utilice una antena exterior de venta en tiendas.
	La antena está demasiado cerca de la unidad o de un dispositivo electrónico.	Coloque la antena lo más alejada posible de la unidad o del dispositivo electrónico.
Hay demasiado ruido durante la emisión estéreo.	Es posible que la emisora de radio que ha seleccionado se encuentre alejada de su zona, o que la recepción de ondas de radio sea muy débil en su zona.	Intente sintonizarla de forma manual para mejorar la calidad de señal (P. 11) o utilice una antena exterior de venta en tiendas.
Incluso con una antena exterior, es posible que la recepción de ondas de radio sea débil (El sonido está distorsionado).	Pueden haberse producido reflejos multirruta u otras interferencias de radio.	Cambie la altura, dirección o colocación de la antena (P.2).

Mando a distancia

Problema Causa Solución
El mando a distancia no funciona bien.	Es posible que el mando a distancia se esté utilizando fuera de su radio de funcionamiento.	Para obtener información acerca del radio de funcionamiento del mando a distancia, consulte “Uso del mando a distancia” (P. 1).
	Es posible que el receptor de señales del mando a distancia de la unidad (P. 4) esté expuesto a iluminación o luz solar directa (lámparas fluorescentes invertidas).	Cambie la iluminación o la orientación de la unidad.
	Es posible que la pila esté agotada.	Cambie la pila por otra nueva (P. 1).
	Hay obstáculos entre el receptor de señales del mando a distancia de la unidad (P. 4) y el mando a distancia.	Elimine los obstáculos.

NOTAS SOBRE LOS DISCOS Y LOS DISPOSITIVOS USB

Información del disco compacto

Esta unidad está diseñada para CD, CD-R* y CD-RW* de audio con los siguientes logotipos.

* CD-R/RW formato ISO 9660

Esta unidad puede reproducir discos que lleven cualquiera de las marcas de logotipos anteriores. La marca del logotipo del disco se imprime en el disco y en la carátula.

• No cargue ningún otro tipo de disco en esta unidad. Podría dañarla.
• CD-R/RW no puede reproducirse hasta que no finalice.
• Algunos discos no se pueden reproducir debido a las características del disco o a las condiciones de grabación.
• No utilice discos con formas extrañas, como por ejemplo, en forma de corazón.
• No utilice discos que tengan la superficie muy rayada.
• No inserte un disco agrietado, combado o con pegamento.
• No utilice discos de 8 cm.

Manejo de un disco

• No toque la superficie del disco. Manipule el disco por el borde (y el agujero central).
• No utilice un lápiz ni un rotulador para escribir en el disco.
• No coloque cinta, adhesivo, pegamento, etc. en el disco.
• No utilice una cubierta protectora para evitar rayones.
• No inserte más de un disco en la ranura al mismo tiempo. Podría producir daños tanto en la unidad como en los discos.
• No inserte objetos extraños en la ranura del disco.
• No exponga el disco a la luz solar directa, altas temperaturas, humedad o gran cantidad de polvo.

- Si un disco se ensucia, limpieclo con un paño limpio y seco desde el centro hasta el borde. No utilice ni limpiadores para discos ni disolventes.

- Para evitar un funcionamiento incorrecto, no utilice un limpiador de lentes disponible en el mercado.

Precaución

Información sobre los dispositivos USB

Esta unidad es compatible con dispositivos de almaccnamiento masivos USB (por ejemplo, memorias flash o reproductores de audio portátiles) que utilizan el formato FAT16 o FAT32.

• Es posible que algunos dispositivos no funcionen correctamente aunque cumplan los requisitos.
• No conecte dispositivos que no sean dispositivos USB de almacenamiento masivos (tales como cargadores USB o concentradores USB), PC, lectores de tarjetas, una unidad de disco duro externa, etc.
• Yamaha no se responsabilizará de los daños causados o las pérdidas de datos en el dispositivo USB que tengan lugar cuando el dispositivo esté conectado a esta unidad.
• No se garantiza el sonido ni el suministro eléctrico en todos los tipos de dispositivos USB.
• No es posible utilizar dispositivos USB con cifrado.

Acerca de los archivos MP3 o WMA

• La unidad puede reproducir:

Archivo	Velocidad de bits (kbps)	Frecuencia de muestreo (kHz)
MP3 8 - 320** 16 - 48
WMA 16 - 320** 22,05 - 48

** Se admiten tanto las velocidades de bits constantes como variables.
- A continuación, indicamos el número máximo de archivos y carpetas que puede reproducirse en la unidad.

	CD de datos USB
Número máximo de archivos	512 9999
Número máximo de carpetas	255 999
Número máximo de archivos por carpeta	511 255

- Los archivos protegidos por copyright no pueden reproducirse.

ESPECIFICACIONES

◆SECCIÓN DEL REPRODUCTOR

iPod (conexión digital) [Hasta julio de 2012]

• Modelos de iPod compatibles .... iPod touch (1 ^a , 2 ^a , 3 ^a y 4 ^a generación) iPod nano (2 ^a , 3 ^a , 4 ^a , 5 ^a y 6 ^a generación)

- Modelos de iPhone compatibles .... iPhone 4S, iPhone 4, iPhone 3GS, iPhone 3G, iPhone

- Modelos de iPad compatibles ......iPad (3 ^a generación), iPad 2, iPad Algunas funciones pueden no ser compatibles, dependiendo del modelo o la versión de software de iPod, o del modelo de dock de iPod.

CD

- Multimedia ....CD, CD-R/RW

- Formato de audio.... CD de audio, MP3, WMA

USB

- Formato de audio.... MP3, WMA

AUX

- Conector de entrada...... Miniconector ESTÉREO de 3,5 mm

◆SECCIÓN DEL AMPLIFICADOR

- Potencia de salida máxima .....15 W + 15 W (6 Ω 1 kHz, 10% THD)

- Auriculares ...... Miniconector ESTÉREO de 3,5 mm (Impedancia adaptativa de 16 a 32 Ω)

- Características del ecualizador EQ bajo (grave)/EQ medio (medio)/EQ alto (agudo) ....±10 dB

◆SECCIÓN DEL TUNER

Margen de sintonía

• FM ..... De 87,50 a 108,00 MHz

◆SECCIÓN DEL ALTAVOCES

- Tipo ...... Reflejo de bajos de rango completo tipo blindado no magnéticamente

- Driver Altavoz con cono de 11 cm ×1

- Respuesta de frecuencia.... 50 Hz–20 kHz (−10 dB)

- Dimensiones (An × Al × Pr) 129 × 126 × 251 mm

- Peso 1,7 kg

◆GENERALIDADES

- Alimentación 230 V CA, 50 Hz

- Consumo.... 30 W

- Consumo del sistema apagado ....3,0 W o menos (NORMAL)/0,5 W o menos (ECO)

- Dimensiones (An × Al × Pr) 180 × 127 × 273 mm

- Peso 2,7 kg

Las especificaciones están sujetas a cambio sin previo aviso.

iPod, iPhone, iPad

“Made for iPod” (Fabricado para iPod), “Made for iPhone” (Fabricado para iPhone) y “Made for iPad” (Fabricado para iPad) significa que un accesorio electrónico se ha diseñado específicamente para conectarse a un iPod, un iPhone o un iPad, respectivamente y que el desarrollador ha certificado que cumple con los estándares de rendimiento de Apple.

Apple no se hace responsable del funcionamiento de este dispositivo ni de su cumplimiento con los estándares normativos y de seguridad. Tenga en cuenta que el uso de este accesorio con un iPod, iPhone o un iPad puede afectar al rendimiento inalámbrico. iPad, iPhone, iPod, iPod classic, iPod nano, iPod touch y iTunes son marcas comerciales de Apple Inc., registradas en Estados Unidos y en otros países.

SEGURIDAD CONTRA LA RADIACIÓN LÁSER

Esta unidad utiliza rayos láser. Debido a la posibilidad de que se produzcan daños en los ojos, la extracción de la cubierta de la unidad o las reparaciones solamente deberán ser realizadas por un técnico cualificado.

PELIGRO

Esta unidad emite radiacion laser visible cuando se abre. Evite la exposicion directa a los rayos laser. Cuando se conecte esta unidad a una toma de corriente, no acerque sus ojos a la abertura de la ranura para el disco ni a otras aberturas para mirar al interior.

Información para usuarios sobre recolección y disposición de equipamiento viejo y baterías usadas

Estos símbolos en los productos, embalaje, y/o documentación que se acompañe significan que los productos electrónicos y eléctricos usados y las baterías usadas no deben ser mezclados con desechos domésticos corrientes.

Para el tratamiento, recuperación y reciclado apropiado de los productos viejos y las baterías usadas, por favor llévelos a puntos de recolección aplicables, de acuerdo a su legislación nacional y las directivas 2002/96/EC y 2006/66/EC.

Al disponer de estos productos y baterías correctamente, ayudará a ahorrar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud humana y el medio ambiente, el cual podría surgir de un inapropiado manejo de los desechos.

Pb

Para más información sobre recolección y reciclado de productos viejos y baterías, por favor contacte a su municipio local, su servicio de gestión de residuos o el punto de venta en el cual usted adquirió los artículos.

[Información sobre la disposición en otros países fuera de la Unión Europea]

Estos símbolos sólo son válidos en la Unión Europea. Si desea deshacerse de estos artículos, por favor contacte a sus autoridades locales y pregunte por el método correcto de disposición.

Nota sobre el símbolo de la batería (ejemplos de dos símbolos de la parte inferior):

Este símbolo podría ser utilizado en combinación con un símbolo químico. En este caso el mismo obedece a un requerimiento dispuesto por la Directiva para el elemento químico involucrado.

LET OP: LEES HET VOLGENDE VOOR U DIT TOESTEL IN GEBRUIK NEEMT.

Aviso importante: información sobre la garantía para los clientes del EEE\* y Suiza

Español

Para una información detallada sobre este producto Yamaha y sobre el soporte de garantía en la zona EEE* y Suiza, visite la dirección web que se incluye más abajo (la version del archivo para imprimir esta disponible en nuestro sitio web) o póngase en contacto con el representante de Yamaha en su país. * EEE: Espacio Económico Europeo
