Producttype	Gecombineerde elektrische zaag (radiale verstekzaag en tafelcirkelzaag)
Merk	Makita
Model	LH1040F
Zaagblad diameter	255 mm – 260 mm
Dikte zaagbladlichaam	1,6 mm – 1,8 mm
Boring diameter (buiten Europa)	25,4 mm en 25 mm
Boring diameter (Europa)	30 mm
Onbelaste snelheid	4 800 min⁻¹
Max. snijcapaciteit (verstekzaag, blad 260 mm, afschuining 0°, verstek 0°)	69 mm (H) × 130 mm (L)
Max. snijcapaciteit (tafelcirkelzaag)	40 mm (dikte)
Tafelafmetingen	260 mm × 405 mm
Afmetingen (L × B × H)	530 mm × 476 mm × 535 mm
Netto gewicht	14,3 kg
Beschermingsklasse	I
Voeding	Enkelfasige stroom, dubbele isolatie, zonder aarding
Geluidsdrukniveau (LpA)	93 dB(A)
Geluidsvermogensniveau (LWA)	107 dB(A)
Trillingen (totale waarde)	≤ 2,5 m/s²
Verlichting	Ingebouwde lamp (model LH1040F)
Veiligheidsvoorzieningen	Onderste en bovenste bladbeschermers, splijtmes, asblokkering
Afzuigsysteem	Aansluiting voor stofzuiger en meegeleverde stofzak
Onderhoud	Reinig de beschermers met een vochtige doek; vervang regelmatig de koolborstels; smeer de schuivende delen
Meegeleverde accessoires	Zaagblad, hulpblad, stofzak, dopsleutel, steunen, duwstok, enz.
Beoogd gebruik	Precisie zagen van hout en aluminium (geen ferrometalen)

Veelgestelde vragen - LH1040F MAKITA

Hoe vervang ik het zaagblad van de Makita LH1040F zaag?

Koppel eerst de stekker los. Zet de bovenste tafel in de hoogste stand en vergrendel de handgreep met de stopspeld. Draai de borgschroef van de onderste bladbeschermer B los, draai vervolgens de zeskantbout van het centrale deksel los met de sleutel. Til de onderste bladbeschermer A en het centrale deksel op. Druk op de asblokkering en draai de zeskantbout (linkse schroefdraad) naar rechts los. Verwijder de bout, de buitenste flens en het blad. Monteer het nieuwe blad volgens de draairichting, plaats de flens en bout terug en draai links aan. Plaats de beschermers terug en draai de schroef vast.

Hoe stel ik de verstekhoek in?

Draai de hendel naar links los. Draai de draaibare voet terwijl u de vergrendelingshendel omlaag drukt. Wanneer de wijzer de gewenste hoek op de schaal aangeeft, draai de hendel stevig naar rechts vast. Zorg dat de draaibare voet na elke aanpassing vastgezet wordt.

Hoe stel ik de afschuiningshoek in?

Draai de hendel aan de achterkant van het gereedschap naar links los. Duw de handgreep naar links om het blad te kantelen tot de gewenste hoek op de schaal. Draai vervolgens de hendel stevig naar rechts vast om de arm te vergrendelen.

Welke materialen kan ik met deze zaag zagen?

Deze zaag is ontworpen voor het zagen van hout, aluminium en soortgelijke materialen. Zaag geen ferrometalen (spijkers, schroeven) of brandbare materialen. In de tafelcirkelzaagmodus is aluminium niet toegestaan. Gebruik altijd een geschikt zaagblad voor het materiaal.

Hoe gebruik ik de zaag in de tafelcirkelzaagmodus?

Verlaag de bovenste tafel tot de gewenste hoogte. Plaats de bladbehuizing op de draaibare voet. Vergrendel de handgreep in de laagste stand met de stopspeld. Gebruik de parallelaanslag en duwstokken om het werkstuk te geleiden. Maak nooit een vrije snede; gebruik altijd de parallelaanslag. Volg de veiligheidsvoorschriften om terugslag te voorkomen.

Hoe reinig en onderhoud ik de zaag?

Koppel het gereedschap altijd los voor onderhoud. Reinig de bladbeschermers met een vochtige doek (geen oplosmiddelen). Verwijder zaagsel en stof na elk gebruik. Smeer de schuivende delen met machineolie. Vervang de koolborstels wanneer ze versleten zijn (slijtage-indicator). Laat het gereedschap door een erkend Makita servicecentrum repareren.

Welke accessoires worden meegeleverd met het model LH1040F?

De zaag wordt geleverd met: een zaagblad, hulpblad, stofzak, dopsleutel, steunen, duwstok, parallelaanslag, splijtmes en andere accessoires afhankelijk van de markt. Raadpleeg de volledige lijst in de handleiding.

Hoe vervoer ik de zaag veilig?

Koppel het gereedschap los. Stel de afschuining in op 0° en de draaibare voet volledig naar links. Laat de handgreep zakken en vergrendel met de stopspeld. Verwijder indien nodig de steunen en de stofzak. Pak het gereedschap aan beide zijden van de voet vast.

Wat moet ik doen als het zaagblad vastloopt tijdens het zagen?

Schakel het gereedschap onmiddellijk uit. Forceer niet. Koppel de stekker los. Wacht tot het blad volledig stilstaat. Verwijder het werkstuk voorzichtig. Controleer of het blad niet beschadigd is en of het splijtmes goed uitgelijnd is. Zorg ervoor dat het werkstuk goed vastzit voordat u verdergaat.

Hoe verminder ik het risico op terugslag?

Gebruik altijd het splijtmes en de bladbeschermer. Houd het blad scherp. Zorg dat de parallelaanslag evenwijdig is aan het blad. Duw het werkstuk niet te snel of schokkerig. Vermijd het zagen van kromme of vervormde werkstukken. Gebruik duwstokken voor kleine werkstukken.

GEBRUIKSAANWIJZING LH1040F MAKITA

Voor dit gereedschap worden de volgende symbolen gebruikt. Zorg ervoor dat u de betekenis van deze symbolen begrijpt alvorens het gereedschap te gebruiken.

Simbolos

• Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, können begruike elektrische en elektronische apparaten negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparaten nicht met het huisvuil weg!

In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing waar van binnen de nationale wetgeving, dienen gebruike elektrische en elektronische apparaten geschieren te worden ingezameld en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschemingsvoorschriften in ache neemt.

Dit wordt op het apparaat aangegeven door het symbol van een doorgekruiste afvalcontainer.

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1 Hulpplaat	33 Veiligheidskap A	65 Hulpbeschemblad
2 Zeskante bout(en)	34 Asblokkering	66 Spanschroefstang
3 Voet	35 Zaagblad	67 Spanschroefknop
4 M o e r	36 Veiligheidskap B	68 Spanschroefarm
5 Houders	37 Zaagbladkast	69 Houdermontage
6 Houder	38 Pijltje	70 Uitsteeksel
7 Afstelvoetje	39 Buitenflens	71 Spanschroefas
8 Schroef	40 Binnenflens	72 Stang 12
9 Bout	41 As	73 Spanschroef (los verkrijjgbaar
10 Onderste beschemkap A	42 Ring	accessoire)
11 Onderste beschemkap B	43 Spouwmes	74 Spanschroef
12 Bovenste beschemkap	44 Hier drukken	75 Vulblok
13 Handvat	45 Breedte zaagblad	76 Aluminium werkstuk
14 Hendel	46 Trekgeleiderhouser	77 Stelplaat
15 Dopsleutel	47 Geleiderail op de boentafel	78 Kleine verdikking
16 Stelbout	48 Klemschroef (A)	79 Voorvlak/rand evenwijdig
17 Bovenvlak van draaivoet	49 Klemschroef (B)	80 Houtschroef
18 Omtrek van zaagblad	50 Trekgeleider	81 Aaneen Iijmen
19 Geleider	51 Werkstuk	82 Gat (7 mm diameter)
20 Wijzer	52 Lijn voor uitlijning	83 Bout M6
21 Vergrendelnok	53 Vierkante moer	84 Drukstok
22 Handgreep	54 Onderlegplaatje	85 Hulpgeleider
23 Verstekschaal	55 Schaalverdeling	86 Drukblok
24 Schuine-hoek schaal	56 Twee schroeven	87 Driehoeksliniaal
25 Schakelaar	57 Stofuitlaat	88 Stelbout voor 0°
26 Lampschakelaar	58 Stofzak	89 Arm
27 Lampjes	59 Sluitsstrip	90 Stelbout voor 45° schuine hoek
28 Aanslagpen	60 Dop	91 Limietmarkering
29 Klemschroef	61 Stofzuiger	92 Schroevendraaier
30 Boentafel	62 Zaagbladdeksel	93 Borstelhouderdop
31 Motorhuis	63 Steun
32 Middenkap	64 Draaivoet

TECHNISCHE GEGEVENS

Model LH1040/LH1040F

Diameter zaagblad 255 mm - 260 mm

Dikte zaagbladlichaaam 1,6 mm-1,8 mm

Dikte van het spouwmes 2,0 mm

Diameter zaagbladgat

Voor alle nicht-Europese landen 25,4 mm en 25 mm

Voor alle Europese landen 30 mm

Max. zaagcapaciteiten (H x B) met 260 mm diameter zaagblad in de verstekzaagmodus

Schuine hoek	Verstekhoek
	0° 45°
0°	69 mm x130 mm	rechts 69 mm x 85 mm, 93 mm x 67 mm
	93 mm x 95 mm	links 69 mm x 85 mm, 93 mm x 67 mm
45° (links)	35 mm x130 mm	rechts 35 mmx 91 mm, 49 mm x 67 mm
	53 mm x 95 mm	links 35 mm x 65 mm, 49 mm x 42 mm

Max. zaagcapaciteiten bij 90^ in de tafelzaagmodus (afkortzaagmodus) 40 mm

Toerental onbelast (^-1) 4800

Afmetingen tafel (B x L). 260 mm x 405 mm

Afmetingen (L x B x H) 530 mm x 476 mm x 535 mm

Netto gewicht 14,3 kg

Veiligheidsklasse 1

• In verband met ononderbroken research en ontwikkeling behouden wij ons hetrecht voor bovenstaande technische gegevens te wijzigen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens de EPTA-procedure 01/2003

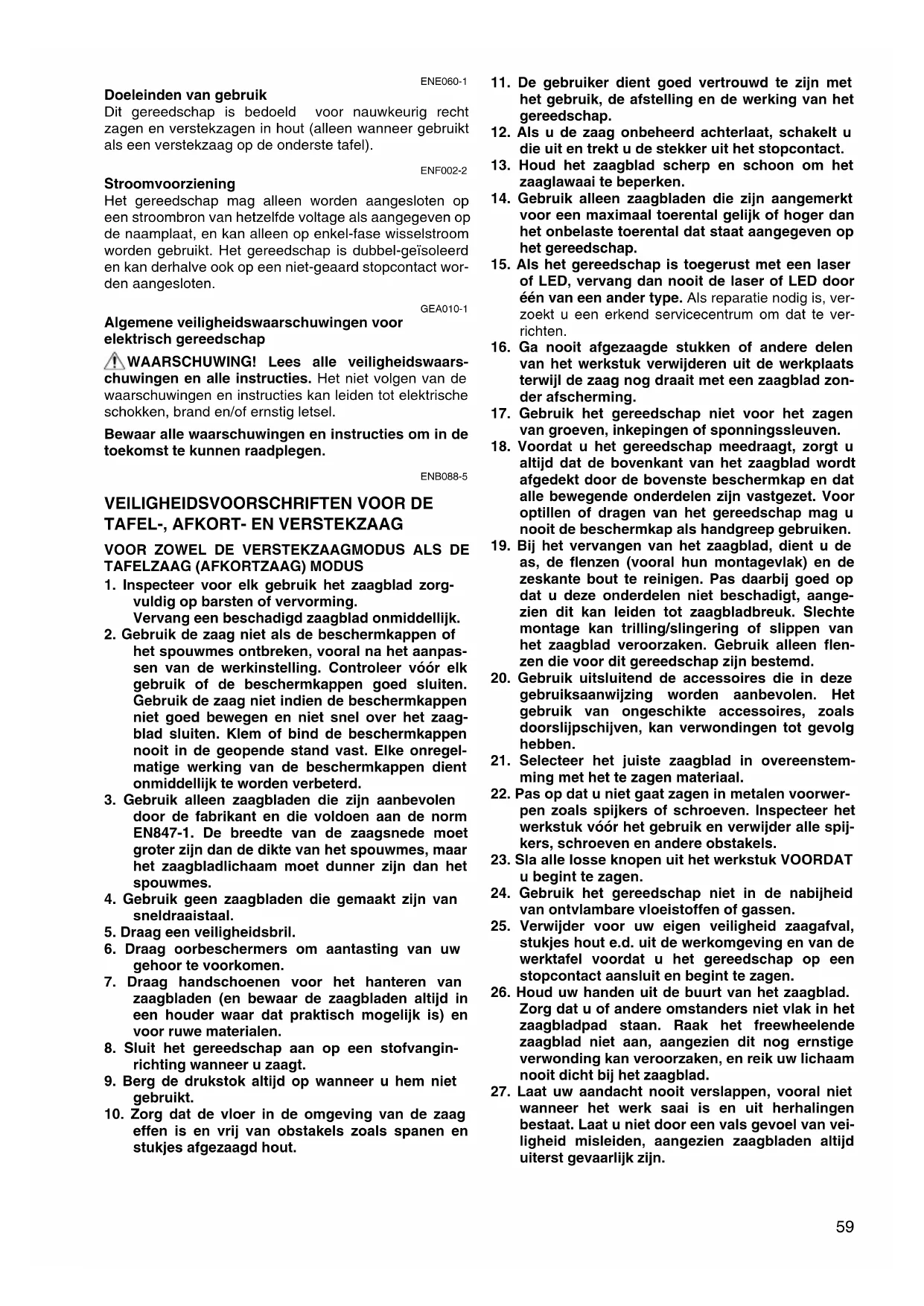

Doeleinden van gebruik

Dit gereedschap is bedoeld voor nauwkeurigrecht zagen en verstkzagen in hout (alleen wanner gebruikt als een verstkzaag op de onderste tafel).

ENF002-2

Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op een stroombron van hetzelfde voltage als aangegeven op de naamplaat, en kan alleen op enkel-fase wisselstroom worden gezruikt. Het gereedschap is dubbel-geisoleerd en kan derhalve ook op een Niet-geaard stopcontact worden aangesloten.

GEAO10-1

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te konnen raadplegen.

ENB088-5

VEILIGHEIDSVOORSCHRIFTEN VOOR DETAFEL-, AFKORT- EN VERSTEKZAAG

VOOR ZOWEL DE VERSTEKZAAGMODUS ALS DE TAFELZAAG (AFKORTZAAG) MODUS

1. Inspector voor elk gebruik het zaagblad zorgvuldig op barsten of verrorming.
   Vervang een beschadigd zaagblad onmiddellijk.
2. Gebruik de zaag nicht als de beschemrkappen of het spouwmes ontbreken, vooral na het aanpassen van de werkinstelling. Controller voor elk gebruik of de beschemrkappen goed sluiten. Gebruik de zaag Niet indien de beschemrkappen Niet goed bewegen en Niet snel over het zaagblad sluiten. Klem of bind de beschemrkappen nooit in de geopende stand vast. Elke onregelmatige werkking van de beschemrkappen dient onmiddelijk te worden verbeterd.
3. Gebruik alleen zaagbladen die+zijn aanbevolen door de fabrikant en die voldoen aan de norm EN847-1.De breedte van de zaagsnede要去 groter,zijn dan de dikte van het spouwmes,maar het zaagbladlichaaam要去 dunner zijn dan het spouwmes.
4. Gebruik geen zaagbladen die gemaakt zijn van sneldraialtaal.
5. Draag een veiligheidsbril.
6. Draag oorbeschemers om aantasting van uw gezhoort te voorkomen.
7. Draag handschoenen voor het hanteren van zaagbladen (en bewaar de zaagbladen algijd in een houder waar dat praktisch möglich is) en voor ruwe materialen.
8. Sluit het gereedschap aan op een stofvanginrichting wanner u zaagt.
9. Berg de drukstok alsijd op wanner u hem nicht gebruikt.

10. Zorg dat de vloer in de omgeving van de zaag effen is en vrij van obstakels zoals spanen en stukjes afgezaagd hout.

11. De gebruiker dient goed vertrouwd te zich met het gebruik, de afstelling en de werkking van het gereedschap.

12. Als u de zaag onbeheerd achefterlaat, schakelt u die uit en trekt u de stekker uit het stopcontact.
13. Houd het zaagblad scherp en schoon om het zaaglawaai te beperken.
14. Gebruik alleen zaagbladen die zich aangemerkt voor een maximaal toerental gelijk of hoger dan het onbelaste toerental dat staat aangegeven op het gereedschap.
15. Als het gereedschap is toegerust met een laser of LED, verrang dan nooit de laser of LED door een van een ander type. Als reparatie nodig is, verzoekt u een erkend servicecentrum om dat te verrichten.
16. Ga nooit afgezaagde stukken of andere delen van het werkstuk verwijderen uit de werkplaats terwijl de zaag nog draait met een zaagblad zonder afscherming.
17. Gebruik het gereedschap Niet voor het zagen van groeven, inkepingen of sponningsssleuven.
18. Voordat u het gereedschap meedraagt, zorgt u algid dat de bovenkant van het zaagblad worden afgedekt door de bovenste beschermkap en dat alle bewegende onderdelen zijn vastgezet. Voor optillen of dragen van het gereedschap mag u nooit de beschermkap als handgreep gebruiken.
19. Bij het verwangen van het zaagblad, dient u de as, de flenzen (vooral hun montagevlak) en de zeskante bout te reinigen. Pas waarbij goed op dat u deze onderdelen Niet beschadigt, aangezien dit kan leiden tot zaagbladbreuk. Slechte montage kan trilling/slingering of slipspen van het zaagblad veroorzaken. Gebruik alleen flenzen die voor dit gereedschap zijn bestemd.
20. Gebruik uitsluitend de accessoires die in deze gebruiksaanwijzing worden aanbevolen. Het gebruik van ongeschikte accessoires, zoals doorslijpschijven, kan verwondingen tot gevolg hebben.
21. Selecteer het juiste zaagblad in overeenstemming met het te zagen materiaal.
22. Pas op dat u niet gaat zagen in metalen voorwerpen zoals spijkers of schroeven. Inspecteer het werkstuk voor het gebruik en verwijder alle spijkers, schroeven en andere obstakels.
23. Sla alle losse knopen uit het werkstuk VOORDAT u begint te zagen.
24. Gebruik het gereedschap Niet in de nabijheid van ontvlambare vloeistoffen of gassen.
25. Verwijder voor uw eigeneiligheid zaagafval, stukjes hout e.d. uit de werkomgeving en van de werktafel voordat u het gereedschap op een stopcontact aansluit en begint te zagen.
26. Houd uw handen uit de buurt van het zaagblad. Zorg dat u of andere omstanders Niet vlak in het zaagbladpad staan. Raak het freewheelende zaagblad Niet aan, aangezien dit nog ernstige verwonding kan veroorzaken, en reik uw lichaam nooit zich bij het zaagblad.

27. Laat uw aandacht nooit verslappen, vooral nicht wanner het werk saai is en uit herhalingen bestaat. Laat u Niet door een vals gevoel van veiligheid misleiden, aangezien zaagbladen.altijd uiterst gevaarlijk zich.

28. Zet de asblokkering in de vrije stand alvorens de trekschakelaar in te drukken.

29. Laat het gereedschap eenijdje draaien alvorens het op het werkstuk te gebruiken. Controller op trilling of slingering die op onjuiste installmentie of een slecht gebalanceerd zaagblad konnen wijzen.

30. Wacht totdat het zaagblad met volle snugheid draait, alvorens het werkstuk te zagen.

31. Stop onmiddelijk met zagen wanner u iets abnormaal's waarneemt.

32. Schakel het gereedschap uit en wacht totdat het zaagblad tot stilstand is gekomen alvorens het werkstuk te verwijderen of instellenen te wijzigen.

33. Haal de stekker uit het stopcontact wanner u het zaagblad wilt verrangen, onderhoud wilt uittvoeren, of het gereedschap Niet gebruikt.

34. Het zaagstof van bepaalde materialen bevat chemicaalien die kanker, geboorteafwijkingen of andere voortplantingsdefecten+kunnen voroorzaken. Enkele voorbeelden van dergelijke chemicaalien zich:

35. lood in loodhoudende verfmaterialien en

36. arseen en chroom in chemisch behandeld hout.

Het gevaar vanblootstelling hangt af van hoe vaak u werkt met dit soort materiaal. Omblootstelling aan deze chemicalien te beperken:werk in een goed geventileerde omgeving en gebruik geschikte beschemmuitrusting zoals een stofmasker dat special ontworpen is voor het uiftfilteren van microscopische deeltjes.

1. Zelfs al worden het gereedschap precies gebruikt zoals beschreiben, dan nog kan nicht alle risico worden vermeden. De volgende risico's können zich voordoen in verband met het ontwerp en de constructie van het gereedschap.

2. Schade aan de gezondheid, die kan ontstaan door trillingen van de hand en arm als het gereedschap langdurig achetereen worden gebruikt of Niet juist worden bediend of onderhoven.

3. Letsel of schade,veroorzaakt door loszittende accessoires die plotseling van het gereed-schap los+kunnen raken door afbreken, slijtage of onjuiste montage.

1. Vervang de zaagsnedeplaat wonneer deze versreten is.
2. Gebruik een drukstok of een drukblok om te voorkomen dat u met uw handen en vingers dicht bij het zaagblad werkt.
3. Zorg dat de arm goed vastgemaakt is wonneer u schuine sneden zaagt. Draai de hendel maar rechts om de arm vast te zetten.
4. Werk nooit met de losse hand. Het werkstuk要去ijdens alle werkzaamheden stevig met de spans-schroef zijn vastgezet gegen de draaivoet en de geleider. Gebruik nooit uw handen om het werkstuk vast te houden.
5. Zorg vór elke zaagsnede dat het gereedschap goed stabel is.
6. Monteer het gereedschap aan een werkbank wanner dat nodig is.

7. Ondersteun lange werkstukken met geschikte extra steunen of schragen.

8. Ga nooit zagen in een werkstuk dat teklein is om stevig in de spanschoef te klemmen. Een werkstuk dat Niet goed vast zit kan terugslag en daardoor ernstige verwondingen veroorzaken.

9. Gebruik de zaag Niet voor het zagen van andere materialen dan hout, aluminium of soortgelijk materiaal.
10. Zorg dat de draaivoet goed vastgemaakt is zodate hijijdens het zagen nicht kan bewegen.
11. Zorg dat het zaagblad in zijn laagste positie nicht in aanraking komt met de draaitafel, en Niet met het werkstuk in contact komt voordat de trekschakelaar worden ingedrukt.
12. Houd het handvat stevig vast. Denk eraan dat de zaag bij het starten en stoppen even op en neer gaat.
    BIJ GEBRUIK IN DE TAFELZAAG (AFKORTZAAG) MODUS:
13. Zorg dat de arm goed in de werkpositie is vast-gemaakt. Draai de hendel maar rechts vast om de arm vast te zetten.
14. Zorg dat de zaagtafel stevig is vastgemaakt op de gekozen hoogte.
15. Werk nooit met de losse hand. Uit de vrijie hand wil zeggen dat u het werkstuk met uw handen ondersteunt of stuart, inplaats van met de trekgeleider.
16. Zorg dat het zaagblad Niet met het spouwmes of het werkstuk in aanraking is wanner u de trekkschakelaar indrukt.
17. Let goed op de voorzorgsmaatregelen voor het beperken van TERUGSLAG. TERUGSLAG is een plotselinge reactie die het gevolg is van een geklemd, geblokkeerd of slecht uitgelijnd zaagblad. Bij TERUGSLAG wordt het werkstuk uit de zaag maar de gebruiker teruggeslagen. TERUGSLAG KAN LEIDEN TOT ERNSTIGE PERSOONLIJKE VERWONDING. Volg deze maatregelen om TERUGSLAG te voorkomen: houd het zaagblad algijd scherp; houd de trekgeleider evenwijdig met het zaagblad; houd het spouwmes en de beschermkap op hunplaats en in goede staat; maak het werkstuk pas los nadat het volledig doorheen het zaagblad is gegaan; schulp nooit een werkstuk dat verbogen of kromgetrokken is of geen rechte randeft die langsdie geleider kan schuiven.
18. Vermijd het plotseling of snel aanvoeren van het werkstuk. Harde werkstukken dienen zo langzaam möglich te worden aangevoerd. Buig of verdraai het werkstuk Nietijdens het aanvoeren. Schakel het gereedschap onmiddelijk uit indien het zaagblad klemraakt of blokkeert. Haal de stekker uit het stopcontact en maak het zaagblad vrij.

BEWAAR DEZE VOORSCHRIFTEN.

WAARSCHUWING:

LAAT NIET uw vertrouwdheid met het gereedschap (na regelmatig gebruik) omslaan in slordigheid of onachtzaamheid omtrent de strikt na te leven veiligheidsvoorschriften voor dit product. VERKEERD GEBRUIK of het Niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

INSTALLEREN

LET OP:

• Houd de vloer rond het gereedschap schoon en vrij van obstakels zoals zaagspanen of afgezaagde stukken.

De hulpplaat installereren (Fig. 1 en 2)

Leg altijd het gat in de hulpplaat op de inkeping in de zool van het gereedschap en monteer voor gebruik de hulpplaat met behulp van de zeskantbout.

Voor Europese landen

De houders aanbrengen (Fig. 3 en 4)

Bevestig de houders op beiden uiteinden van de voet en zet ze met schroeven vast.

Verstel de afstelvoetjes zodat ze de ondergrund raken.

Op een werktafel monteren (Fig. 5)

Dit gereedschap dient op een vlak en stabiel oppervlakte worden vastgezet door middel van bouten die u vastdraait in de boutgaten in de voet van het gereedschap. Hierdoor worden voorkomen dat het gereedschap omkantelt en möglich verwondingen veroorzaakt.

BESCHRIJVING VAN DE FUNCTIONS

LET OP:

• Zorg alsijd dat het gereedschap is uitgeschakeld en+zijn stekker uij het stopcontact is verwijderd alvorens de functies op het gereedschap af te stellen of te controle-ren.

Beschermkap (Fig. 6 en 7)

LET OP:

• Controller of het handvat Niet omlaag kan worden gebracht zonder dat de hendel bij het handvat waar links worden gedrukt.
• Controller of de onderste beschemmkappen A en B Niet opengaan tenzij de hendel bij het handvat waar de hoogste positie worden gedrukt.

Wanner u de hendel maar links drukt om het handvat omlaag te brengen, gaat de onderste beschemkap A automatisch omhoog. De onderste beschemkap B gaat omhoog zodia deze met een werkstuk in aanraking komt. De onderste beschemkappen zijn veerbelast zodat ze waar hun oorspronkelijke positie terugkeren wanner het zagen is voltooid en het handvat omhoog worden gebracht. De bovenste beschemkap valt plat op het boenvlak nadat het werkstuk eronder is gegaan. DE ONDERSTE BESCHERMKAPPEN, DE VEER DIE ERAAN IS BEVESTIGD, EN DE BOVENSTE BESCHERMKAP MOGEN NOOIT WORDEN VASTGEZET OF VERWIJDERD.

Voor uw persoonlijke veiligheid dienen de beschemmkappen altijd in goede staat te worden gehonden. Elke onregelmatigheid in hun werking dient onmiddelijk te worden hersteld. Controller of de onderste verende beschemmkappen goed terugkeren. GEBRUK HET GEREEDSCHAP NOOT WANNEER DE ONDERSTE BESCHERMKAPPEN, DE VEREN OF DE BOVENSTE BESCHERMKAP BESCHADIGD, DEFECT OF VERWIJDERD ZIJN. DIT IS NAMELIJK BIJZONDER GEVAARLIJK EN KAN ERNSTIGE PERSOONLIJKE VERWONDINGEN TOT GEVOLG HEBBEN.

Als een van deze transparante beschemmkappen vuil is of met zaagsel is bedekt zodate het zaagblad Nieteer goed zichtaar is, trek dan de stekker uit het stopcontact en veeg de beschemmkappen zorgvuldig schoon met een vochtige doek. Gebruik voor het schoonmaken van de plastic beschemmkap nooit oplosmiddelen of benzinehoudende schoonmaakmiddelen.

Als de onderste beschemkap A erg vuil is zodate u er moeilijk doorheen kunt zien, ga dan als volgt te werk. Zet de boventafel vast in de hoogste positie, breng het handvat volledig omhoog, druk de aanslagpen volledig maar binnen, en gebruik de meegeleverde dopsleutel om de geziskante bout van de middenkap los te draaien. Draai de geziskante boutaar links los en breng de onderste beschemkap A en de middenkap omhoog terwijl u de hendel maar links drukt. In deze positie kan de onderste beschemkap A grondiger en gemakkelijker worden schoongemaakt. Voer deze procedure in de omgekeerde volgorde uit en draai de bout waar vast nadat het schoonmaken is voltooid.

Om de bovenste beschemkap schoon te makeen, draai de schroef ervan los met een schroevendraaier en verwijder de bovenste beschemkap. Breng de beschemkap na het reinigen weeer aan en draai de schroef zodanig vast dat de bovenste beschemkap soepel op en neer beweegt.

Als een van de beschemkappen door ouderdom of bloatstelling aan ultraviolet-licht verkleurd is geraakt, neem dan contact op met een Makita servicecentrum voor een neue beschemkap. DE BESCHERMKAP-PEN NOOIT VASTZETTEN OF VERWIJDEREN.

Handhaven van de maximale zaagcapaciteit (Fig. 8 en 9)

Dit gereedschap is in de fabriek ingesteld voor het leveren van maximale zaagcapaciteit met een 260~mm zaagblad.

Wanner u een新产品 zaagblad installeert, moet u als de laagste positie van het zaagblad controlleren en zonodig als volgt afstellen:

LET OP:

• Voor deze afstelling dient u de stekker uit het stopcontact te verwijdersen en de boentafel in de laagste positie te zetten.

Verwijder eerst de stekker uit het stopcontact. Zet de boentafel in de laagste positie. Breng het handvat volledig omlaag. Gebruik de dopsleutel en draai de stelbout onderaan in het grootste gat in de boentafel maar links of rechts totdat de omtrek van het zaagblad yetwat onder het boenvlak van de draaivoet komt te zitten bij het punt waar het voorvlak van de geleider in aanraking komt met het boenvlak van de draaivoet.

Met de stekker uit het stopcontact verwijderd, draai met de hand het zaagblad rond terwijl u het handvat volledig omlaag gedrukt houdt, en controllerer of het zaagblad met geen enkel deel van het onderste voetstuk in aanraking komt. Stel opnieuw een beetje af, indien nodig.

LET OP:

• Na het installereren van een新模式 zaagblad, dient u als deel van het onderste voetstuk in aanraking komt wanner het handvat volledig omlaag is gebracht. Voer deze controle alsijd uit met de stekker uit het stopcontact verwijderd.

Instellen van de verstekhoek (Fig. 10)

Draai de handgreep maar links los. Verdraai de draaivoet terwijl u de vergrendelnok ingedrukt houdt. Beweeg de handgreep maar de positie waar de wijzer de gewenste hoek op de verstekschaal aanwijst en draai dan de handgreep waar stevig maar rechts vast.

LET OP:

• Voor het verdraaien van de draaivoet dient u het handvat in de hoogste positie teplaatsen.
• Na het wijzigen van de verstekhoek, dient u de draaivoet algijd vast te zetten door de handgreep stevig vast te draaien.

Instellen van de schuine hoek (Fig. 11 en 12)

Om de schuine hoek in te stellen, draaat u de hendel op de achterkant van het gereedschapaar links los.

Duw het handvat maar links om het zaagblad te kantelen totdat de wijzer maar de gewenste hoek op de schuinehoek schaal wijst. Draai daarna de hendel wee sterig maar rechts vast om de arm te vergrendelen.

LET OP:

• Voor het schuin zetten van het zaagblad dient u het handvat in de hoogste positie teplaatsen.
• Na het wijzigen van de schuine hoek, dient u altijd de arm vast te zetten door de hendel maar rechts vast te draaien.

Werking van de schakelaar (Fig. 13)

LET OP:

• Controller vór ieder gebruik of het gereedschap goed in- en uitschakelt.

Druk de ON (I) knop in om het gereedschap te starten.
Druk de OFF (O) knop in om te stoppen.

Aanzetten van de lampen (Fig. 14)

Alleen voor de modellen LH1040F

Druk op het bovenste gedeelte van de schakelaar om de lamp aan te zetten, en op het onderste gedeelte om de lamp uit te doen.

LET OP:

• Kijk Niet direct in het lamplicht of in de Lichtbron.

OPMERKING:

• Gebruik een droge doeok om vuil op de lens van de lamp eraf te vegen. Pas op dat u geen krassen maakt op de lens van de lamp, odomat de verlichtingssterkte hierdoor za verminderen.

De hoogte van de boentafel afstellen (Fig. 15)

Om de hoogte van de boentafel af te stellen, draait u de twee hendelsaar links los en dan brengt u de boentafel omhoog of omlaag. Draaiervolgens de twee hendels weeer goed vast.

WAARSCHUWING:

• Zet de boentafel in de hoogste positie wanner u het gereedschap voor verstekzagen gebruikt, of in de gewenste positie wanner u het als een tafelzaag (afkortzaag) gebruikt.

INEENZETTEN

LET OP:

• Zorg alsijd dat het gereedschap is uitgeschakeld en+zijn stekker uij het stopcontact is verwijderd alvorens enig werk aan het gereedschap uij te voeren.

Installeren of verwijderen van het zaagblad

LET OP:

• Zorg alsijd dat het gereedschap is uitgeschakeld en zijn stekker uit het stopcontact is verwijderd alvorens het zaagblad te installereren of te verwijderen.
• Gebruik voor het installereren of verwijderen van het zaagblad uitsluitend de bijgeleverde Makita dopseutel. Doet u dit Niet, dan kan de zeskante bout te vast of te los worden aangedraaid. Dit kan leiden tot persoonlijke verwonding.

Zet de boentafel vast in de hoogste positie.

Druk de aanslagpen in om het handvat in de omhoogpositie te vergrendelen. (Fig. 16)

Om het zaagblad te verwijderen, draai eerst de klemschroef los zodat de onderste beschemkap B omlaag komt zoals afgebeeld. (Fig. 17)

Gebruik cervolgens de dopsleutel om de zeskante bout van de middenkap maar links los te draaien. Breng de onderste beschermkap A en de middenkap omhoog terwijl u de hendel bij het handvat maar links drukt. (Fig. 18) Druk de asblokkering in om de as te vergrendelen en draai met de dopsleutel de zeskante boutaar rechts los. Verwijder cervolgens de zeskante bout, de buitenflens en het zaagblad. (Fig. 19)

Om het zaagblad te installereren, monteert u het zaagblad zorgvuldig op de as, ervoor zorgend dat de pijltjes op het zaagblad en op de zaagbladkast in bezelfde richting wijzen. Monteer de buitenflens en de zeskante bout, en draai met de dopsleutel de zeskante bout (linkse schroefdraad) stevig maar links vast terwijl u waar bij de asblokkering ingedrukt houdt. (Fig. 20 en 21)

OPMERKING:

• Wonneer u een zaagblad installeert, dient u het eerst vanaf de buitenzijde van de beschemkap B erin te steken. Breng het zaagbladervoalgens omhoog zodate het in de beschemkap B is geplaatst.

LET OP:

• Een ring met buitendiameter van 25,0 mm of 30 mm is in de fabriek op de as aangebracht. Alvorens het zaagblad op de as te monteren, moet u.altijd zorgen dat de juiste ring, voor het asgat van het zaagblad dat u gaat gebruiken, op de as is gemonteerd. (Fig. 22)

Breng de onderste beschemkap A en de middenkap terug maar hun oorspronkelijke positie. Draai daarna de zeskante boutaarrechtsvast omde middenkap vast te zetten. Breng de beschemkap B zo ver möglichk omhoog en draai de klemschroef goed vast werwijl u de beschemkap B in de omhoogpositie houdt. Breng het handvat omlaag om te controeren of de onderste beschemkappen goed bewegen. Zet de asblokkering in de vrije stand alvorens te gaan zagen.

Afstellen van het spouwmes

Alvorens het spouwmes af te stellen, draai de twee hendels waar links los en druk de boentafel aan de rechterzijde bij het spouwmes waar+zijn laagste positie. Zet verzolgens de boentafel stevig vast door de twee hendels opnieuw vast te draaien zoals afgebeeld. (Fig. 23)

De afstand:tussen het spouwmes en de zaagbladtanden dient ongeveer 4 - 5mm te zich. Stel het spouwmes af door de twee zeskante bouten met de copsleutel maar links los te draaien en de afstand te meten.Trek na het afstellen de zeskante bouten stevig aan, en controllerer of de bovenste beschermkap soepel werkt alvorens te gaan zagen.(Fig.24)

In de fabriek wrought het spouwmes zodanig gemonteerd dat het zaagblad en het spouwmes in rechte lijn gemonteerd zich. (Fig. 25)

LET OP:

• Als het zaagblad en het spouwmes Niet juist uitgelijnd zichen, kan het zaagbladijdens het gebruik vastgeklemd raken. Zorg ervoor dat het spouwmes is gespositioneerd, van bovenaf gezien,:tussen.beide uiteinden van de tanden van het zaagblad. Zoniet, dan bestaat er gevaar voor verwonding. In geval van slechte uitlijning dient u het gereedschap door een erkend Makita servicecentrum te lately nazien.
• Verwijder het spouwmes Niet.

Installeren en afstellen van de trekgeleider

1. Installer de trekgeleider op de tafel zodat de trekgeleiderhouser in de geleiderail past. Draai de klemschroef (B) van de trekgeleider stevig maar rechts vast.
2. Draai de klemschroef (A) los.
3. Verschuif de trekgeleider en zet hem vast zodate het verst van u verwijderde uiteinde van de trekgeleider overeenkomt met het punt waar de voorrand van het zaagblad net uit het boenvlak van het werkstuk komt. Deze afstelling is nodig om het gevaar voor terugslag te verminderen, d.w.z. om te voorkomen dat het afgezaagde gedeelte van het werkstuk tussen het zaagblad en de trekgeleider gekneld raakt enaar de gebruiker worden teruggeslagen. De lijn 3 varieert afhankelijk van de ditke van het werkstuk of de tafelhoogte. Stel de positie van de trekgeleider af in overeenstemming met de ditke van het werkstuk. Nadat de trekgeleider is afgesteld, trekt u de klemschroef (A) wee sterig aan. (Fig.26 en 27)

OPMERKING:

• Zoals aufgebeeld (Fig. 28) zijn er vier patronen voor hetplaatsen van de trekgeleider. De trekgeleider heeft twee sleuven op de zijkanten. Een van deze sleuven heeft een verhoogde rand ernaat, en de andere nicht. Gebruik het vlak met de verhoogde rand maar het werkstuk gezicht alleen wanner u een dun werkstuk wilt zagen.
• Om het patroon van de trekgeleider te veranderen, verwijdert u de trekgeleider van de trekgeleiderhouser door de klemschroef (A) los te draaien en dan staat u de trekgeleider in de houser in overeenstemming met het uit te voeren werk, zoals afgebeeld. (Fig. 29) Monteer de vierkante moer op de trekgeleiderhouser in het achtereinde van een van de sleuven in de trekgeleider zDat deze passen zoals afgebeeld.

Om te veranderen van patroon A of B waar patroon C of D, of omgekeerd, verwijdert u de vierkante moer, de vulring en de klemschroef (A) van de trekgeleiderhouser, enervolgens monteert u de klemschroef (A), de vulring en de vierkante moer aan de tegenovergestelde zijde van de trekgeleiderhouser. Trek de klemschroef (A) stevig aan nadat de vierkante moer van de trekgeleiderhouser in de sleuf van de trekgeleider is gemonteerd.

Monteer de vierkante moer op de trekgeleiderhouser in het achtereind van een van de sleuven in de trekgeleider zodat deze passen zoals afgebeeld.

De trekgeleider is in de fabriek evenwijdig met het zaagblad ingesteld. Zorg dat deze alg ind evenwijdig zijn. Om te controleren of这家伙 evenwijdig zijn, dient u de tafel in de laagste positie te zetten zodate het zaagblad bij het hoogste punt van de tafel te zien is. Markeer een van de zaagbladtanden met een krijt. Meet de afstanden (A) en (B)ussen de trekgeleider en het zaagblad. Maak beide metingen aan de hand van de gemarkeerde zaagbladtand. Deze twee afstanden dienen gelijk te zijn. Ga als volgt te werk indien de trekgeleider Niet evenwijdig is met het zaagblad: (Fig. 30 en 31)

(1) Draai de twee stelschroevenaar links.
(2) Schuif de achtermrand van de trekgeleider hetwat waar rechts of links totdat deze evenwijdig is met het zaagblad.
(3) Trek de twee schroeven op de trekgeleider ste-vig aan.

LET OP:

• Zorg dat de trekgeleider alkijd evenwijdig is met het zaagblad, waar der anders gevaar is voor gevaarlijke terugslag. (Fig. 32)
• Stel de trekgeleider zodanig in dat hij nicht in aanrakingkomt met de bovenste beschemkap of het zaagblad.

Stofzak

Door de stofzak te gebruiken worden het zaagsel opgevangen en kunt u schoon werken. Om de stofzak te bevestigen, monteert u hem op de stofuitlaat op het gereedschap. (Fig. 33)

OPMERKING:

• Voor verstekzagen mag de stofzak enkel op dechterste stofuillaat worden gemonteerd.

Wanner de stofzak ongeveer halfvol is, verwijdert u hem van het gereedschap en trekt u de sluitstrip eruit. Maak de stofzak leeg en tik er Lichtjes op voor het verwijderen van achtergebleven stofdeeltjes die de stofopvanging zonden+kunnen belemmeren.(Fig.34)

U kurz doeltreffender en schoner werkden door een stof- zuiger op de zaag aan te sluiten.

Om het zaagbladdeksen te installereren voor gebruik in de tafelzaag (afkortzaag) modus, draaat u de draaivoet maar de 0^ verstekhoek (zie het gedeelte "Instellen van de verstekhoek"). Plaats verrolgens het zaagbladdeksen op de draaitafel zodate het zaagbladdeksen over de sleuf voor het zaagblad in de draaitafel komt te zitten. Vergrendel daarna het handvat in de laagste positie door de aanslagpen volledig� aar binnen te drukken zoals afgebeeld.

(Fig. 35)

OPMERKING:

• Om de stofzak op de Voorste stofuitlaat te monteren voor gebruik in de tafelzaag (afkortzaag) modus, verwijdert u eerst de dop van de Voorste stofuitlaat en verrolgens sluit u de stofzak op de stofuitlaat aan.
• Plaats alsijd de dop weer op de voorste stofuitlaat wanner u de stofzak Niet gebruikt. Als u dit nicht doet, kan stof uit de stofuitlaat maar buiten worden geblazen.
• Installee altijd het zaagbladdeksel op de draaitafel wanner u het gereedschap in de tafelzaag (afkortzaag) modus gaat gebruiken.

Vastzetten van het werkstuk

Zet het werkstuk, indien möglichk, algid vast met de optionele spanschroef. Als u het werkstuk met de hand dient vast te houden, houd het dan algid zo stevig möglichk vast. Houd uw hand en arm op redelijkke afstand van het zaagblad (minstens 100~mm ). Druk het werkstuk steig gegen de geleider met uw vingers boven de geleider. Zorg ook dat het werkstuk vast op de draaivoet rust.

WAARSCHUWING:

• Gebruik nooit uw hand voor het vasthouden van een werkstuk waar bij uw hand minder dan 100mm van het zaagblad verwijderd is. Gebruik in dit geval.altijd de los verkrijgbare spanschroef om het werkstuk vast te zieten. Breng het zaagblad na het zagen voorzichtig omhoog. Breng het zaagblad pas omhoog nadat het volledig tot stilstand is gekomen, onward er anders gevaar is voor ernstige verwonding.

LET OP:

• Bij het zagen van lange werkstukken moet u steunen gebruiken die even hoog zijn als het boenvlak van de draaivoet. Verlaat u Niet alleen op de verticale en/of horizontale spanschroef (beide los verkrijngbaar) om het werkstuk op+zijnplaats te honden.(Fig.36)

Dun materiaal hangt gemakkelijk door. Ondersteun het werkstuk over+zijn hele lengte om vastklemmen van het zaagblad en möglichke TERUGSLAG te voorkomen.

Hulpbeschermblad (alleen voor Europese landen) (Fig. 37)

Dit gereedschap is voorzien van een hulpbeschermblad. Gewoonlijk kut u het hulpbeschermblad ingeklapt lately. Voor het links schuin zagenECHTER klapt u het hulpbeschermbladuit.

LET OP:

• Voor het links schuin zagen klapt u het hulpbeschemblad uit. Anders zou dat het zaagblad of een deel van het gereedschap+kennen raken, met kans op ernstige verwondingen voor de gebruiker.

Verticale spanschroef (los verkrijgbaar accessoire) (Fig. 38)

De verticale spanschroef kan aan de linker- of rechter-zijde van de geleider of de houdermontage (los verkrijgbaar accessoire) worden gemonteerd. Steek de stang van de spanschroef in het gat in de geleider of houdermontage en trek de schroef aan om de stang vast te zieten.

Zet de arm van de spanschroef in de positie die geschikt is voor de dikte en vorm van het werkstuk, en zet de arm vast door de schroef vast te draaien. Indien de schroef in aanraking komt met de geleider, moet u deze aan de tegenovergestelde zichde van de spanschroefarm monteren. Controller of geen enkel deel van het gereedschap in aanraking komt met de spanschroef wanner het handvat volledig omlaag worden gebracht. Indien dit wel het geval is, moet u de positie van de spanschroef veranderen.

Druk het werkstuk vlak gegen de geleider en de draaivoet. Plaats het werkstuk in de gewenste zaagpositie en zet het stevig vast door de knop van de spansschroef vast te draaien.

LET OP:

• Het werkstuk dient stevig gegen de draaivoet en de geleider vastgezet hijn.

Horizontale spanschroef (los verkrijgbaar accessoire) (Fig. 39)

De horizontally spanschroef kan aan de linker- of rechterzijde van de gereedschapsvoet worden geinstalleerd. Voor versteksneden van 15^ of meer, installeert u de horizontale spanschroef aan de tegenovergestelde zijde van de richting waarin de draaivoet zal worden gedraaid. Door de knop van de spansschroefaar links te draaien worden de spansschroef in de vrije stand gezet en kunt u de spansschroefas snel maar binnen enaar buiten bewegen. Door de knop van de spansschroefaar rechts te draaien worden de spansschroef vastgezet. Om het werkstuk te grijpen, draait u de knop van de spansschroef langzaamaar rechts totdat het uitsteeksel+zijn hoogste positie bereikt, en daarna draait u de knop stevig vast. Indien de spansschroefknopaar binnen ofaar buiten worden getrokken terwijl u hemaar rechts draait, kan het uitsteeksel in een schuine positie stoppen. In dit geval draait u de spansschroefknop terugaar links totdat de spanschroef los komt, en dan draait u hemweer langzaamaar rechts.

De maximale bredte van werkstukken die met de horizontale spanschroef können worden vastbezet is 130mm

Holders en houdermontage (los verkrijgbare accessoires)

U kunt de holders en de houdermontage aan beiden zijden van het gereedschap aanbrengen om de werkstukken horizontaal te ondersteunen. Installee deze accessoires zoals afgebeeld. Draai daarna de schroeven goed vast om de holders en de houdermontage vast te zetten. (Fig. 40)

Gebruik de houder/stang montage (los verkrijgbaar accessoire) voor het zagen van lange werkstukken. Deze bestaat uit twee houdermontages en twee stangen 12. (Fig. 41)

LET OP:

• Ondersteun lange werkstukken algtd op gelijke hoogte met het bovenvlak van de draaivoet, om nauwkeurige zaagsneden te krijgen en gevaarlijk controverlies over het gereedschap te voorkomen.

BEDIENING

LET OP:

• Voordat u het gereedschap inschakelt, dient u het handvat uit zich omlaagpositie te halen door de aanslagpen maar buiten te trekken.
  Zorg dat het zaagblad Niet in aanraking is met het werkstuk e.d. voordat u de trekschakelaar indrukt.

GEBRUKEN ALS EEN VERSTEKZAAG

WAARSCHUWING:

• Wanner u het gereedschap als een verstekzaag gezruikt, dient u de boventafel in de hoogste positie te zetten zodate het zaagblad nooit uit het boenvlak van de boventafel maar buiten steekt.

LET OP:

• Oefenijdens het zagen geen overmatige druk op het handvat uit. Wanner u te hard drukt, kan de motor overbelast raken en/of de zaagcapaciteit verminderen. Druk alleen zo hard als nodig is voor soepel zagen zonder dat de draaisnelheid van de zaag aanzienlijk vermindert.

• Druk het handvat zachtjesaarbeneden om te zagen. Indien het handvat met geweldaarbeneden wordt gedrukt of zijwaartse druk erop wordenuitgeoefend, za het zaagblad trillen en een merkteken (zaagteken) in het werkstuk achefterlaten, en zarok de zaagsnede minder nauwkeurig+zijn.

1. Drukkend zagen (Fig. 42)

Zet het werkstuk vast gegen de geleider en de draaitafel. Schakel het gereedschap in zonder dat het zaagblad met het werkstuk in contact is, en wacht totdat het zaagblad op volte toeren draait. Breng dan het handvat langzaam omlaag maar de laagste positie om het werkstuk te zagen. Nadat het zagen is voltooid, schakelt u het gereedschapuit. Wacht TOTDAT HET ZAAGBLAD VOLLEDIG TOT STILLAND IS GEKOMEN alvorens het zaagblad maarঙ hoogste positie terug te brengen.

2. Verstekzagen

Zie het gedeelte "Instellen van de verstekhoek" hierboven.

3. Schuine sneden zagen (Fig. 43)

Draai de hendel los en zet het zaagblad schuin om de schuine hoek in te stellen (zie "Instellen van de schuine hoek" hierboven). Draai daarna de hendel wee stervig vast om de gekozen schuine hoek goed vast te houden. Zet het werkstuk vast gegen de geleider en de draaitafel. Schakel het gereedschap in zonder dat het zaagblad met het werkstuk in contact is en wacht totdat het zaagblad op volte toeren draait. Breng dan het handvat langzaam olaag maar de laagste positie door druk uit te oefenen evenwijdig met het zaagblad. Nadat het zagen is voltooid, schakelt u het gereedschap uit. Wacht TOTDAT HET ZAAGBLAD VOLLEDIG TOT STILLAND IS GEKOMEN alvorens het zaagblad waar+zijn hoogste positie terug te brengen.

LET OP:

• Controller het zagen van schuine sneden algid of het zaagblad in schuine richting maar beneden beweegt. Houd uw handen uit de buurt van het zaagblad.

• Tijdens het zagen van schuine sneden kan het gebeuren dat het afgezaagde stuk gegen de zichkant van het zaagblad komt te liggen. Indien het zaagblad omhoog wordt gebracht verwijl het nog draait, kan dit stuk door het draaiende zaagblad worden gegrepen zDat brokstukken in het rond worden geslingerd, hetgeen naturelijk gevaarlijk is. Breng waarom het zaagblad omhoog ALLEEN nadat het volledig tot stilstand is gekomen.

• Wanner u het handvat omlaag drukt, dient u druk uit te oefenen evenwijdig met het zaagblad. Indien de druk tijdens het zagen Niet evenwijdig is met het zaagblad, kan de hoek van het zaagblad verschuiven zodate de zaagsnede minder nauwkeurig zal+zijn.
• (Alleen voor Europese landen) Klap voor het links schuin zagen algid het hulpbeschermblad buitenwaarts.

4. Gecombineerd zagen

Gecombineerd zagen betekent dat het werkstuk gegelijk met een schuine hoek en een verstekhoek worden gezaagd. Gecombineerd zagen is möglichk voor de hoeken aangegeven in de onderstaande tabel.

Schuine hoek Verstekerhoek

45° Links en Rechts 0° – 45°

006366

Voor de bedierenen voor gecombineerd zagen, die de beschrijvingen onder "Drukkend zagen", "Verstekzagen", en "Schuine sneden zagen".

5. Zagen van aluminium werkstukken (Fig. 44)

Gebruik vulblokken of afgedankte blokstukken voor het vastzetten van aluminium werkstukken, zoals afgebeeld, om verrorming van de aluminium te voorkomen. Gebruik voor het zagen ook zaagolie, om te voorkomen dat aluminium zaagsel zich op het zaagblad vastzet.

LET OP:

• Probeer nooit om dit zagen of Ronde aluminium werkstukken te zagen. Dikke aluminium werkstukken können tijdens het zagen los komen, verwijl Ronde aluminium werkstukken op dit gereedschap niets goed hunnen worden vastbezet.
• Zaag nooit aluminium werkstukken in de tafelzaag (afkortzaag) modus.

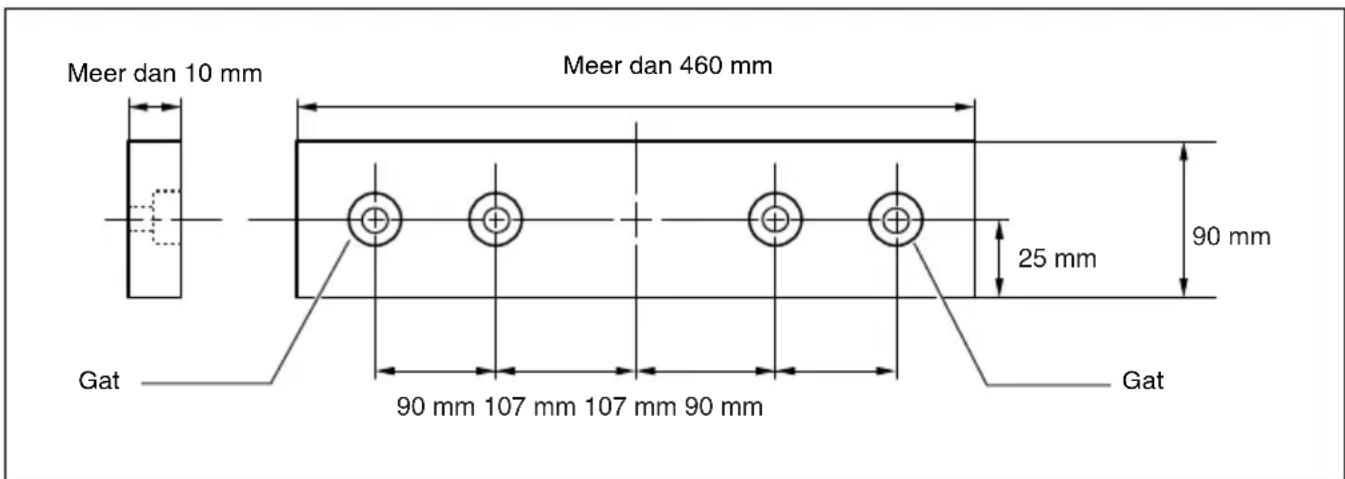

6. Houten hulpstuk

Het gebruik van een houten hulpstuk helpt om splintervrijne sden te krijgen. Gebruik de gaten in de geleider om een houten hulpstuk aan de geleider te bevestigen.

Zie de afbeelding voor de afmetingen van een dergelijk houten hulpstuk.

005577

LET OP:

• Gebruik als houten hulpstuk eenrecht stuk hout van gelijke dikte.
• Gebruik schroeven om het houten hulpstuk aan de geleider te bevestigen. Zorg dat de schroefkoppen nicht uit het boenvlak van het houten hulpstuk steken.
• Draai de draaivoet na het bevestigen van het houten hulpstuk Niet met het handvat in de omlaagpositie. Als u dit doet, kan het zaagblad en/of het houten hulpstuk worden beschadigd.

7. Stukken van gewelijke lenghte zagen (Fig. 45)

Wanner u verschillende stukken vandezelfde lenghte tussen 240~mm en 400~mm wilt zagen, kunt u gemakkelijker werken door de stelplaat te gebruiken. Monteer de stelplaat op de houder zoals afgebeeld.

Breng de zaaglijn op uw werkstuk op een lijn met de lin- kerzijde of de rechterzijde van de groef in de zaagsnedeplaat. Houd het werkstuk vast zodate het Niet kan bewegen, enplaats de stelplaat vlak gegen het einde van het werkstuk. Zet daarna de stelplaat vast met de schroef. Wanner u de stelplaat Niet gebruikt, draait u de schroef los en draait u de stelplaat UIT de weg.

OPMERKING:

• Door de houder/stang montage (los verkrijgbaar accessoire) te gebruiken sunt u stukken vandezelfde lenghte van ongeveer maximaal 2 200~mm zagen.

GEBRUIKEN ALS EEN TAFELZAAG (AFKORTZAAG)

LET OP:

• (Voor gereedschappen voor Europese landen) Wanner u het gereedschap gebruikt als tafelzaag (afkortzaag), klapt u het hulpbeschermblad buitenwaarts en dan gaat u als volgt te werk.

Wanner u het gereedschap gezruikt als tafelzaag (afkortzaag), (klapt u bij gereedschappen voor Europese landen eerst het hulpbeschemblad buitenwaarts en)plaatst u het zaagbladdeksen op de draaitafel zodat dit deksen over de sleuf voor het zaagblad in de draaitafel zit en de tweekleine verdikkingen aan de onderzijde van het zaagbladdeksen in de halfcirkelvormige sleuf aan de buitenrand van de draaitafel passen, zoals getoond in de afbeeling, en nervolgens vergrendelt u het handvat in de laagste positie door de aanslagpen volledig maar binnen te drukken. Als het zaagbladdeksen net is vastgezet, kan de tafel net omlaag worden gebracht. (Fig. 46)

LET OP:

• Gebruik alkijd "werkassistenten" zoals drukstokken en drukblokken wanner er gevaar is dat uw handen of vingers zich bij het zaagblad zullen komt.
• Houd het werkstuk algijd goed vast op de tafelblad met behulp van breedtegeleider. Buig of verdraai het werkstuk Niet tijdens het aanvoeren. Als het werkstuk gebogen of verdraaid worden, kan gevaarlijke terugslag optreden.
• Verwijder NOOT het werkstuk verwijl het zaagblad nog draait. Als het werkstuk verwijderd dient te worden voordat de snede is voltooid, schakel dan eerst het gereedschap uit verwijl u het werkstuk stevig vasthoudt. Verwijder het werkstuk pas nadat het zaagblad volledig tot stilstand is gekomen. Als u dit verzuimt, bestaat er gevaar voor terugslag.
• Verwijder NOOIT afgezaagd materiaal verwijl het zaagblad nog draait.

• Kom NOOIT met uw handen of vingers in het pad van het zaagblad.

• Zet de trekgeleider alsijd stevig vast, sondern er anders gevaar is voor terugslag.

• Gebruik alkijd hulpmiddelen zoals duwstokken en duwblokken wanner ukleine of smalle werkstukken zaagt.

Werkassistenten

Drukstokken, drukblokken of hulpgeleiders zijn een soort "werkassistenten". Gebruik deze hulpmiddelen om veilig te kenn den zagen zonder dat de gebruiker een deel van het gereedschap dient aan te raken.

Drukblok (Fig. 47)

Gebruik een stuk gelaagd hout van 15 mm dikte.

Het handvat dient in het midden van het stuk gelaagd hout te komen. Bevestig met lijm en houtschroeven, zoals afgebeeld. Een stukje hout van 10mm× 9mm× 30~mm dient altijd aan het gelaagd hout gelijmd te worden, om afstomping van het zaagblad te voorkomen indien de gebruiker per ongeluk in het drukblok zaagt. (Sla nooit spijkers in het drukblok.)

Hulpgleider (Fig. 48 en 49)

Maak een hulpgeleider uit stukken gelaagd hout van 10mm en 15mm .

Verwijder de trekgeleider, de klemschroef (A), de platte vulring en de vierkante moer van de trekgeleiderhouser. Bevestig verrolgens de hulpgeber aan de trekgeleiderhouser door middel van een M6 bout die langer is dan M6 x 50, vulringen en een moer.

Schulpen

LET OP:

• Gebruik altiijd steunen anschter de tafel wonneur u lange of große werkstukken wilt zagen. Sta NIET toe dat een lange plank op de tafel kan bewegen of verschuiven. Het zaagblad kan dan namelijk klemmen zodate er gevaar is voor terugslag en persoonlijke verwonding. De steun dient even hoog te+zijn als de tafel.

• Stel de zaagdiepte iets hoger in dan de dikte van het werkstuk. Stel in door de twee hendels los te draaien en de boventafel hoger of lager te zetten.

• Positioneer de trekgeleider op de gewenste bredte en zet hem vast met de klemschroef (A). Controleer voordat u gaat zagen of de twee schroeven van de trekgeleiderhouser goed vastzitten. Indien nicht, trek de schroeven steviger aan.
• Schakel het gereedschap in en voer het werkstuk langs de trekgeleider langzaam doorheen het zaagblad.

(1) Gebruik een drukstok indien de schulpbreedte 40mm ofeer is.(Fig.50
(2) Wanner de schulpbreedte minder dan 40~mm is, kan de drukstok nicht worden gebrukt odomat hij gegen de bovenste beschemkap zal stoten. Gebruik een hulpgeleider en een drukblok. Maak de hulpgeleider stevig vast aan de trekgeberhouser op de tafel.

Voer het werkstuk aan met uw hand totdat+zijn uiteinde ongeveer 25mm verwijderd is van de voorrand van de boentafel. Voer daarna verdier aan met behulp van het drukblok op de hulpgeleider totdat de snede voltooid is. (Fig. 51)

Dragen van het gereedschap

Zorg dat de stekker uit het stopcontact is verwijderd. Zet het zaagblad vast op de 0^ schuine hoek en de draaivoet op de uiterst linkse verstkhoek. Breng het handvat volledig omlaag en vergrendel het in de laagste positie door de aanslagpen volledig maar binnen te drukken. (Fig. 52) Draag het gereedschap door beiden zijden van de gereedschapsvoet vast te houden, zoals afgebeeld. Het gereedschap is gemakkelijk om dragen wanner u de holders, stofzak, enz., ervan verwijdert. (Fig. 53)

LET OP:

• Zet alsigtijd alle bewegende onderdelen vast alvorens het gereedschap te dragen.

ONDERHOUD

LET OP:

Zorg alsijd dat het gereedschap is uitgeschakeld en+zijn stekker uij het stopcontact is verwijderd alvorens te beginnen met inspectie of onderhoud.
- Gebruik nooit benzine, wasbenzine, thinner, alcohol endergelijke. Hierdoor het verkleuring, verrormingen en barsten wordenveroorzaakt.

WAARSCHUWING:

• Zorg altijd dat het zaagblad scherp en schoon is om optimale en veilige prestaties te krijgen.

Afstellen van de zaaghoek

Dit gereedschap werd in de fabrikn nauwkeurig afgesteld en uitgelijnd, maar door ruwe behandeling kan de uitlijing ervan verslechterd zich. Doe het volgende indien uw gereedschap Niet meer juist is uitgelijnd:

1. Verstekhoek

Draai de greed los om de draaivoet los te make. Draai de draaivoet zodenig dat de wijzer waar 0^ op de verstkshaal wijst. Draai de greed vast en draai met de dopseutel de zeskante bouten van de geleider los. (Fig. 54) Breng het handvat volledig omaaag en vergrendel het in de laagste positie door de aanslagpen in te drukken. Zet de zichde van het zaagblad haaks ten opzichte van het vlak van de geleider door gebruik te makev an een driehoeksliniaal, een winkelhaak, e.d. Draai cervolgens de zeskante bouten op de geleider goed vast, beginnend vanaf de rechterzijde. (Fig. 55)

2. Schuine hoek

(1) 0^ schuine hoek

Breng het handvat volledig omlaag en vergrendel het in de laagste positie door de aanslagpenaar binnen te drukken.Draai de hendel aan deachterzijde van het gereedschap los.Draai de stelbout voor de 0^ schuine hoek aan de rechterzijde van de draaivoet twee tot drie slagenaar rechts om het zaagblad maar rechts te kan-telen. (Fig.56)

Zet de zijde van het zaagblad haaks ten opzichte van het boenvlak van de draaivoet (gebruik een driehoeksliniaal, een winkelhaak, e.d.) door de stelbout voor de 0^ schuine hoek voorzichtig aan links te draaien. (Fig. 57)

Controleer of de wijzer op de draaivoet maar 0^ op de schuine-hoek schaal op de arm wijst. Indien Niet, draai dan de bevestigingsschroef van de wijzer los en verstel de wijzer zodat hij maar 0^ wijst. (Fig. 58)

(2) 45^ schuine hoek

Stel de 45^ schuine hoek pas in nadat de 0^ schuine hoek is ingesteld. Voor het instellen van de linkse 45^ hoek, draait u de hendel los en doet u het zaagblad volledig maar links hellen. Controller of de wijzer op de arm maar 45^ op de schuine-hoek schaal op de arm wijst. Indien Niet, draai de stelbout voor de 45^ schuine hoek aan de linkerzijde van de arm totdat de wijzer maar 45^ wijst. (Fig. 59)

Vervangen van de koolborstels (Fig. 60 en 61)

Verwijder en controllerer regelmatig de koolborstels. Vervang de koolborstels wanneer deze tot aan de limiet Merkstreep versleten zich. Houd de koolborstels schoon zodate ze vlot in hun houders glijden. Beide koolborstels dienen tegelijktijd te worden verrangen. Gebruik uitsluitend identieke koolborstels.

Gebruik een schroevendraier om de koolborsteldoppen te verwijderen. Haal de versleten koolborstels eruit, schuif de neue erin, en zet de koolborsteldoppen goed vast.

Na het gebruik

• Veeg na gebruik alle zaagsel en stof op het gereed-schap eraf met een doek of iets dergelijkjs. Houd de veiligheidskap schoon volgens de instructies die in de paragraaf "Beschemkap" werden beschreiben. Smeer de glijdende onderdelen in met machine-olie om roestvorming te voorkomen.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud of afstelingen te worden uitgevoerd bij een erkend Makita servicecentrum, en altijd met gebruik van Makita verrangingsonderdelen.

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan gevaar voor personlijke verwonding opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor het gespecifieerde doel.

Wenst umeer informatie over deze accessoires, neem dan contact op met het dichtstbijzijnde Makita servicecentrum.

Stalen en hardmetalen zaagbladen
Hulpplaat
- Spanschroefmontage (Horizontale spanschroef)
- Vertical spanschoef
Dopsleutel 13
- Houderset
- Houdermontage
- Houser/stang montage
- Stelplaat
- Stofzak
Driehoeksliniaal
- Zaagbladdeksen (Beschemkap C)
- Drukstok
Linialset (Trekgeleider)

OPMERKING:

• Sommige van de onderdelen in deze lijst konnen bijgeleverd zijn als standard-accessoires. Deze accessoires konnen per land verschillend�<|im_start|>

Geluidsniveau

De typisch, A-gewogen geluidsniveauaus vastgesteld volgens EN61029:

Geluidsdrukniveau (L_pA) : 93 dB (A)

Geluidsvermogenniveau (L_WA) : 107 dB (A)

Onnauwkeurigheid (K): 3 dB (A)

Draag oorbeschemers

ENG900-1

Trilling

De totaalwaarde van de trillingen (triaxiale vectorsom) vastgesteld volgens EN61029:

Trillingsemissie (a_h) .. 2,5m / s^2 oflager

Onnauwkeurigheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standardstestmethode en kan worden gebruikt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gezrukt voor een beordeling vooraf van de blootstelling.

WAARSCHUWING:

• De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven trillingssemissiewaarde afhankelijk van de manier waarop het gereedschap worden gelebruikt.
• Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de bloatstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscylclus, zoals de tijsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijsduur).

EG-VERKLARING VAN CONFORMITEIT

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegd als Bijlage A bij deze gebruiksaanwijzing.
