Tipo di prodotto	Sega elettrica combinata (troncatrice radiale e sega circolare da banco)
Marca	Makita
Modello	LH1040F
Diametro della lama	255 mm – 260 mm
Spessore del corpo della lama	1,6 mm – 1,8 mm
Diametro del foro (fuori Europa)	25,4 mm e 25 mm
Diametro del foro (Europa)	30 mm
Velocità a vuoto	4 800 min⁻¹
Capacità di taglio max. (troncatrice, lama 260 mm, smusso 0°, angolo 0°)	69 mm (H) × 130 mm (L)
Capacità di taglio max. (sega circolare da banco)	40 mm (spessore)
Dimensioni del tavolo	260 mm × 405 mm
Dimensioni (L × l × H)	530 mm × 476 mm × 535 mm
Peso netto	14,3 kg
Classe di protezione	I
Alimentazione	Corrente monofase, doppio isolamento, senza messa a terra
Livello di pressione sonora (LpA)	93 dB(A)
Livello di potenza sonora (LWA)	107 dB(A)
Vibrazioni (valore totale)	≤ 2,5 m/s²
Illuminazione	Lampada integrata (modello LH1040F)
Dispositivo di sicurezza	Protezioni lama inferiori e superiore, coltello divisore, blocco dell'albero
Sistema di aspirazione	Raccordo per aspirapolvere e sacchetto per polvere incluso
Manutenzione	Pulire le protezioni con un panno umido; cambiare le spazzole regolarmente; lubrificare le parti scorrevoli
Accessori inclusi	Lama, piastra ausiliaria, sacchetto polvere, chiave a bussola, supporti, spintore, ecc.
Usi previsti	Taglio preciso di legno e alluminio (nessun metallo ferroso)

Domande frequenti - LH1040F MAKITA

Come cambiare la lama della sega Makita LH1040F?

Per cambiare la lama, scollegare prima l'utensile. Posizionare il tavolo superiore in posizione alta e bloccare l'impugnatura in posizione alta con il perno di arresto. Allentare la vite di serraggio della protezione inferiore B, quindi allentare il bullone esagonale del coperchio centrale usando la chiave. Sollevare la protezione inferiore A e il coperchio centrale. Premere il blocco dell'albero e allentare il bullone esagonale (filettatura sinistra) ruotando verso destra. Rimuovere il bullone, la flangia esterna e la lama. Montare la nuova lama rispettando il senso di rotazione, quindi rimontare la flangia e il bullone serrando verso sinistra. Riposizionare le protezioni e serrare la vite.

Come regolare l'angolo di taglio (troncatura)?

Allentare la manopola ruotandola verso sinistra. Ruotare la base rotativa abbassando la leva di bloccaggio. Quando l'indice mostra l'angolo desiderato sul settore, serrare la manopola a fondo ruotandola verso destra. Assicurarsi di fissare sempre la base rotativa dopo ogni regolazione.

Come regolare l'angolo di taglio in smusso?

Allentare la leva sul retro dell'utensile ruotandola verso sinistra. Spingere l'impugnatura verso sinistra per inclinare la lama fino all'angolo desiderato sulla scala. Quindi serrare la leva a fondo ruotandola verso destra per fissare il braccio.

Quali tipi di materiali posso tagliare con questa sega?

Questa sega è progettata per tagliare legno, alluminio e materiali simili. Non tagliare metalli ferrosi (chiodi, viti) né materiali infiammabili. In modalità sega circolare da banco, l'alluminio non è consentito. Utilizzare sempre una lama adatta al materiale.

Come utilizzare la sega in modalità sega circolare da banco?

Abbassare il tavolo superiore all'altezza desiderata. Installare il carter lama sul piatto rotante. Bloccare l'impugnatura in posizione bassa con il perno di arresto. Utilizzare la guida parallela e gli spintori per guidare il pezzo. Non eseguire mai tagli a mano libera; utilizzare sempre la guida parallela. Rispettare le istruzioni di sicurezza per evitare contraccolpi.

Come pulire e manutenere la sega?

Scollegare sempre l'utensile prima della manutenzione. Pulire le protezioni lama con un panno umido (non usare solventi). Rimuovere trucioli e polvere dopo ogni utilizzo. Lubrificare le parti scorrevoli con olio per macchine. Sostituire le spazzole quando sono usurate (segno di usura). Far revisionare l'utensile da un centro autorizzato Makita per le riparazioni.

Quali accessori sono forniti con il modello LH1040F?

La sega viene fornita con: lama, piastra ausiliaria, sacchetto polvere, chiave a bussola, supporti, spintore, guida parallela, coltello divisore e altri accessori a seconda del mercato. Consultare l'elenco completo nel manuale.

Come trasportare la sega in sicurezza?

Scollegare l'utensile. Impostare lo smusso a 0° e la base rotativa completamente a sinistra. Abbassare l'impugnatura e bloccarla con il perno di arresto. Rimuovere i supporti e il sacchetto polvere se necessario. Afferrare l'utensile dai due lati della base.

Cosa fare se la lama si blocca durante il taglio?

Spegnere immediatamente l'utensile. Non forzare. Scollegare l'utensile. Attendere l'arresto completo della lama. Sbloccare il pezzo rimuovendolo delicatamente. Verificare che la lama non sia danneggiata e che il coltello divisore sia allineato. Prima di riprendere, assicurarsi che il pezzo sia ben fermo.

Come ridurre i rischi di contraccolpo?

Utilizzare sempre il coltello divisore e la protezione lama. Mantenere la lama ben affilata. Assicurarsi che la guida parallela sia parallela alla lama. Non avanzare il pezzo troppo rapidamente o bruscamente. Evitare di segare pezzi storti o deformati. Utilizzare spintori per pezzi piccoli.

MANUALE UTENTE LH1040F MAKITA

Per Anything vengono usati simboli seguenti. Bisognapire il loro significato prima di usare l'utensile.

Symbolen

• Solo per le nazioni dell'EU

A causa della presenza di componenti pericolosi nelle apparecchiature, le apparecchiature elettriche ed elettroniche usate potrebbero produrre un impatto negativo sull'ambiente e sulla salute umana.

Non smaltire elettrodomestici elettrici ed elettronici insieme ai rifiuti domestici!

In conformità alla direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), e al suo adattamento alle normative nazionali, le apparecchiature elettriche ed elettroniche usate vanno sotoposto a raccolta differenziate e conferite a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.

Tale requisito viene indicatoro mediating il significato del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

2 Bullone(i) esagonale

3 Base

4Dado

5 Supporti

6 Supporto

7 Dispositivo di regolazione

8 V i t e

9 Bullone

10 Protezione A inferiore lama

11 Protezione B inferiore lama

12 Protezione superiore lama

13 Manico

14 Leva

15 Chiave a bussola

16 Bullone di regolazione

17 Superficie superiore base girevole

18 Periferia lama

19 Guida pezzo

20 Indice

21 Leva di blocco

22 Impugnatura

23 Squadra a 45^

24 Squadra falsa

25 Interrupttore

26 Interruttore lampadine

27 Lampadine

28 Perno di fermo

29 Vite di chiusura

30 Tavolo superiore

31 Alloggiamento motore

32 Coperchio centrale

33 Protezione della lama A

34 Blocco albero

35 Lama

36 Protezione della lama B

37 Cassa lama

38 Freccia

39 Flangia esterna

40 Flangia interna

41 Mandrino

42 Anello

43 Coltello divisore

44 Area da premere dentro

45 Larghezza lama

46 Supporto guida pezzo

47 Rotaia guida su tavolo superiore

48 Vite di chiusura (A)

49 Vite di chiusura (B)

50 Guida pezzo

51 Pezzo

52 Linea da allineare con

53 Dado quadrato

54 Rondella

55 Scala

56 Due viti

57 Bocchettone segatura

58 Sacchetto segatura

59 Chiusura

60 Tappo

61 Aspiratore

62 Coperchio lama

63 Sostegno

64 Base girevole

65 Guida pezzo secondaria

66 Asta morsa

67 Manopola morsa

68 Braccio morsa

69 Gruppo supporto

70 Sporgenza

71 Albero morsa

72 Barra 12

73 Morsa (accessorio opzionale)

74 Morsa

75 Blocco distanziatore

76 Estrusione di alluminio

77 Piastra di regolazione

78 Piccola bozza

79 Parallelo a faccia/bordo

80 Vite per legno

81 Incollati insieme

82 Foro (7 mm di diametro)

83 Bullone M6

84 Asta di spinta

85 Guida ausiliaria

86 Blocco di spinta

87 Righello triangolare

88 Bullone di regolazione 0^

89 Braccio

90 Bullone di regolazione angolotaglio a unghia 45^

91 Segno di limite

92 Cacciavite

93 Tappo portaspazzole

DATI TECHNICI

Modello LH1040/LH1040F

Diametro lama 255 mm - 260 mm

Spessore corpo lama 1,6 mm - 1,8 mm

Spessore del coltello divisore 2,0 mm

Diametro foro

Modello per i Paesi extraeuropei 25,4 mm e 25 mm

Modello per i Paesi europei 30 mm

Capacità massima di taglio (Alt. x Largh.) con lama di 260 mm di diametro nella modalità di sega circolare

Angolo di taglio a unghia	Angolo di taglio a quartabuono
	0° 45°
0°	69 mm x 130mm93 mm x 95 mm	destro 69 mm x 85 mm, 93 mm x 67 mmsinistro 69 mm x 85 mm, 93 mm x 67 mm
45° (sinistro)	35 mm x 130mm53 mm x 95 mm	destro 35 mm x 91 mm, 49 mm x 67 mmsinistro 35 mm x 65 mm, 49 mm x 42 mm

Capacità massima di taglio a 90^ nella modalità di sega da ravolo (sega da banco) 40 mm

Velocita sanza carico (^-1) 4.800

Dimensioni cavolo (Largh. x Lungh.) 260 mm x 405 mm

Dimensioni (Lungh. x Largh. x Alt.) 530 mm x 476 mm x 535 mm

Peso netto 14,3 kg

Classe di sicurezza.

Per il loro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modificheenza avviso.

• I dati tecnici potrebbero diferire a seconda del Paese di destinazione del modello.

• Peso in base alla procedura EPTA 01/2003

Utilizzo previsto

Questo utensile è progettato per i tagli diritti di precisione e (soltanto quando usato come sega circolare sul ravolo inferiore) per i tagli obliqui nel legno.

ENF002-2

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e più funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento, per cui più essere usato con le prese di corrente sprovviste della messa a terra.

GEA010-1

Aventimento generali per la sicurezza dell'utensile elettrico

AVVERTIMENTO Leggere tutti gli avventimenti per la sicurezza e le istruzioni. La mancata osservanza degli avventimenti e delle istruzioni cui po causare scosse elettriche, incendio e/o gravi incidenti.

Conservare tutti gli avventimenti e le istruzioni per riferimenti futuri.

ENB088-5

AVVERTIMENTI DI SICUREZZA PER LA SEGA DA BANCO CON PIANETTO

PER ENTRAMBE LE MODALITA DI SEGA CIRCOLARE E DI SEGA DA TAVOLO (SEGA DA BANCO)

1. Controllare con cura che la lama non presenti crepe o deformazioni prima del lavoro. Sostituire immediatamente una lama danneggiata.
2. La sega non deve essere usataenza aver installato le protezioni e il coltello divisore, soprattutto dato un cambiamento di modalità. Controllare che le protezioni lama si chiudano correttamente prima di ciascun utilizzato. Non usare la lama se le protezioni non si muovono liberamente e non si chiudono istantaneamente. Mai bloccare o legare aperte le protezioni. Qualsiasi funzionamento irregolare delle protezioni lama deve essere corretto immediatamente.
3. Usare sostanto le lame specificate dal costruttore e conformi a EN847-1. Lo spessore del solco del taglio deve essere maggiore di quello del coltello divisore, e il corpo della lama più sottile del coltello divisore.
4. Non usare lame fabbricate con acciaio ad alta velocità.
5. Indossare la protezione degli occhi.
6. Indossare la protezione delle orecchie, per ridurre il rischio della perdita dell'udito.
7. Indossare i guanti per maneggiare le lame (che vanno trasportate in un contentatore agli volta possibile) e i materiali ruvidi.
8. Collegare l'utensile a un disposito di raccolta della segatura durante il taglio.
9. Mettere sempre via l'asta di spinta quando non viene usata.
10. Mantenere pulito il pavimento intorno all'utensile, ed esente da materiali sciolti, per es., trucoli e ritagli.

11. L'operaatore deve essere adeguatamente addestrato nell'uso, regolazione e funzionamento dell'utensile.

12. Arrestare e staccare la spina alla presa di corrente quando si lascia la sega incustodita.

13. Per ridurre il rumore emesso, accertarsi sempre che la lama sia affiliata e pulita.
14. Usare sostanto le lame marcate per una velocità massima uguali o più alta della velocità alla carico marcata sull'utensile.
15. Se l'utensile è dotato di un laser o LED,esso non devese essere sostituito con un laser o LED di tipo diverso.Per la riparazione,rivolgersi a un centro di assistenza autorizzato.
16. Non si devono mai togliere dall'area di taglio i ritagli o altre parti del pezzo quando l'utensile sta funzionando con la lama non protetta.
17. L'utensile non deve essere usato per fare sfine-strature, incavi o scanalature.
18. Prima del trasporto dell'utensile, copire sempre la parte superiore della lama con la protezione e fissare tutte le parti mobili. Per sollevare o trasportare l'utensile, non si deve usare la protezione come manico di trasporto.
19. Pulire e fare attenzione a non danneggiare il mandrino, le flange (specialmente la superficie di installatione) e il bullone esagonale prima di installare o quando si installa lalama. Se queste parti sono danneggiate, potrebbero causare la rottura della lama. La scarsa installmente potrebbe causare vibrazioni/ondegliamenti o lo slittamento della lama. Usare sostanto le flange specificate per questo utensile.
20. Usare sempre gli accessori consigliati in quello manuale. L'uso di accessori inadatti, come le lame diamantate abrasive, potrebbe causare lesioni.
21. Selezionare la lama corretta per il materiale da tagliare.
22. Non si devono tagliare oggetti metallici, come chiodi e viti. Ispezionare il pezzo e rimuoverete tutti i chiodi, viti ed altre sostanse estranee prima del lavoro.
23. Batter via i nodi del pezzo PRIMA di cominciare il taglio.
24. Non usare l'utensile in presenza di liquidi o gas inflammabili.
25. Per la propria sicurezza, rimuovere tutti i trucoli, frammenti, ecc., dall'area di da sopra il ravolo di collegare l'utensile alla presa di corrente e cominciare il lavoro.
26. Tenere le mani, la propria persona e chi è vicino fuori dal percorso della lama e non in linea conessa. Evitare il contatto con qualsiasi lama che gira per forza d'inerzia. Essa più Ancora causare lesioni seri, e mai allungare le mani intorno all'utensile davanti alla lama.
27. Fare sempre attenzione, soprattutto durante i lavori ripetiiti e monotoni. Non lasciarsi andare ad un falso senso di sicurezza. Le lame non perdonano mai.
28. Accertarsi che il blocco dell'albero sia rilasciato prima di accendere l'utensile.
29. Prima di usare l'utensile sul pezzo, lasciarlo girare per quale momento. Controllare se ci sono vibrazioni od ondeggiamenti che potrebberoindicareuna cattiva installmento o bilanciamento della lama.

30. Aspettare finché la lama ha raggiunto la velocità massima prima di cominciare il taglio.

31. Interrompere immediatamente l'opération in corso se sinota qualcosa di anormale.

32. Specnere l'utensile e aspettare che la lama si fermi prima di rimuovere il pezzo o diambiare le regolazioni.

33. Staccare l'utensile dalla presa di corrente prima di cuiariare la lama, di una manutenzione o se non viene usato.

34. La polvere causata dal lavoro contiene sostane chimiche che possono causare il cancro, difetti di nascita od altri danni all'apparato riproduittivo. Alcuni esempi di queste sostane chimiche sono:

35. piombo dai materiali con vernici a base di piombo, e

36. arsenico e cromo dal legname trattato chimica-mente.

Il rischio da QUESTe esposizioni varia, a seconda di quante volte si fa quello tipo di lavoro. Per ridurre l'esposizione a QUESTE sostenze chimiche: lavorare in un ambiente ben ventilato e usando I'equipaggiamento di sicurezza appropriato, come le mascherine antipolverere progettate appositamente per non far penetrare le particelle microscopiche.

1. Non è possibile eliminare tutti i fattori di rischio residui,anche se l'utensile viene usato nel modo prescritto.Si potrebbero verificare i pericoli seguenti relativi alla costruzione e al disegnodell'utensile:

2. Danno alla salute causato delle vibrazioni della mano-braccio se l'utensile viene usato per un lungo periodo di tempo e non viene fatto funzionare o mantenuto correttamente.

3. Incidenti o danni causati dagli accessori dell'utensile non fissati saldamente, che sono inaspettamente scivolare via dall'utensile elettrico per un improvviso danno, usura o montaggio scorretto.

USANDO L'UTENSILE NELLA MODALITA DELLA SEGA CIRCOLARE:

1. Sostituire il piano di taglio quando è usurato.
2. Usare un'asta o blocco di spinta per evitare di lavorare con le mani e le dita vicine alla lama.
3. Accertarsi che il braccio sia fissato saldamente durante il taglio a unghia. Per fissare il braccio, stringere la leva in senso orario.
4. Non eseguire alcuna operazione a mano libera. Il pezzo deve essere fissato saldamente con una morsa contro la base girevole e la guida pezzo durante tutte le operazioni. Non usare mai la mano per tenere fermo il pezzo.
5. Accertarsi che l'utensile sia stabile prima di ciascun taglio.
6. Se necessario, fissare l'utensile a un banco di lavoro.
7. Supportare i pezzi lunghi con supporti addizzionali appropriati.
8. Non si devono mai tagliare i pezzi piccoli che non possono essere tenuti saldamente alla morsa. I pezzi che non sono tenuti correttamente potrebbero causare contraccolpi e seri incidenti.
9. Usarlo esclusivamente per tagliare legno, alluminio e materiali simili.

10. Accertarsi che la base girevole sia fissata correttamente, in modo che non si muova durante l'operazione.

11. Accertarsi che la lama non faccia contatto con la base girevole nella posizione più Bassa e, prima di schiacciare l'interruttore, che non faccia contatto con il pezzo.

12. Tenere saldamente il manico. Tener presente che la sega si muove leggermente su o giù durante l'avvio e l'arresto.

USANDO L'UTENSILE NELLA MODALITA DI SEGA DA TAVOLO (SEGA DA BANCO):

1. Accertarsi che il braccio sia fissato saldamente in posizione di lavoro. Per fissare il braccio, stringere la leva in senso orario.
2. Accertarsi che il ravolo della sega da lavoro sa fissato saldamente all'altezza scelta.
3. Non eseguire alcuna operatione a mano libera. A mano libera significa l'uso delle mani al posto della guida pezzo per supportare o guidare il pezzo.
4. Accertarsi che la lama non faccia contatto con il coltello divisore o con il pezzo prima di schiacciare l'interruttore.
5. Fare particolarmente attenzione alle istruzioni per ridurre il rischio di CONTRACCOLPI. I CONTRACCOLPI sono una reazione improvvisa a una lamastretta, bloccata o disallineata. I CONTRACCOLPI causano l'espulsione del pezzo dall'utensile verso l'operatore. I CONTRACCOLPI POSSONO CAUSARE SERIE LESIONI PERSONALI. Evitare i CONTRACCOLPI mantenendo la lamastilata, la guida pezzo parallela alla lamata, il coltello divisore e la protezione lamia in posizione e funzionanti correttamente, non rilasciendo il pezzo finché non è stato spinto completeness il pezzo storto, deformato o che non ha un bordo diritto per essere guidato lungo la guida.
6. Evitare l'alimentazione improvisa e veloc e del pezzo. Alimentarlo quanto più lentamente possi bile tagliando i pezzi duri. Non inclinare o storcere il pezzo alimentandolo. Se la lama si impianta o inceppa nel pezzo, spegnere immediatamente l'utensile. Staccare l'utensile alla presa di corrente. Correggere poi l'inceppa-mentation.

CONSERVARE QUESTE ISTRUZIONI.

AVERTIMENO:

NON lasciare che la comodità d'utilizzo o la familiarità con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme per la sua sicurezza. L'utilizzo SBAGLIATO o la mancata osservanza delle norme di sicurezza di quello manuale di istruzioni potrebbero causare lesioniserie.

INSTALLAZIONE

ATTENZIONE:

• Tenere l'area del pavimento intorno all'utensile piana, ben mantenuta ed esente da materiali sciolti come trucioni e ritagli.

Installazione della piastra ausiliaria (Figg. 1 e 2)

Installare sempre la piastra ausiliaria usingo la tacco nella base dell'utensile, e fissarla stringendo il bullone esagonale prima di cominciare il lavoro.

Modello per i Paesi europei

Installazione dei supporti (Figg. 3 e 4)

Installare i supporti su entrambi i lati della base, e fissarli con delle viti.

Regolare i dispositivi di regolazione in modo che facciano contatto con la superficie del suolo.

Montaggio su banco (Fig. 5)

Questo utensile delve essere fissato con due bulloni a una superficie piana e stabile usando i fori per bulloni che si trovano sulla sua base. Ciò aiuita a impedire che si rovesci e possibili lesioni.

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di currente prima di regolare o di controllare il suo funzionamento.

Protezione della lama (Figg. 6 e 7)

ATTENZIONE:

• Accertarsi che il manico non possa essere abbassato, alla sua spingere a sinistra la leva vicina al manico.
• Accertarsi che le protezioni A e B inferiori lama non si aprano se la leva vicina al manico non viene spinta sulla posizione più alta del manico.

Quando si abbassa il manico spingendo la leva a sinistra, la protezione A inferiore lama si solleva automaticamente. La protezione B inferiore lama si solleva quando fa contatto con il pezzo. Le protezioni inferiori lama sono azionate da una molla, per cui tornano sulle loro posizione originali quando il taglioiene completeness e si solleva il manico. La protezione superiore lamacade a piatto sulla superficie superiore dopo che il pezzo è passato molto alla essa. MAI RENDERE INOPERATIVE O RIMUOVERE LE PROTEZIONI INFERIORI LAMA, LA MOLLA ATTACCATA ALLE PROTEZIONI INFERIORI LAMA O LA PROTEZIONE SUPERiore LAMA.

Per la propria sicurezza, Maintainere sempre ciascuna protezione lama in buone condizioni. Il funzionamento irregularare delle protezioni deve essere corretto immediatamente. Controllare l'azione di ritorno azionata alla molla delle protezioni inferiori lama. MAI USARE L'UTENSILE SE LE PROTEZIONI INFERIORI LAMA, LA MOLLA O LA PROTEZIONE SUPERiore LAMA SONO DANNEGGIATE, DIFETTOSE O RIMOSSE. CIO è MOLTOPERICOLOSO E PUO CAUSARE SERIE LESIONI PERSONALI.

Se una qualsiasi di queste protezioni lama trasparenti diventa sporca, oppure se la segatura vi rimane attaccata in modo che la lama non è più visible, staccare l'utensile alla presa di corrente e pulire accuramente la protezione con un panno bagnato. Non usare solventi o pulitori a base di petrollio per pulire la protezione di plastica.

Se la protezione A inferiore lama è particolaremente sporca e impedisce la visione attraverso diessa, procedere come segue. Fissare il tavolo superiore in posizione complemente sollevata, sollevare completamente il manico, spingere dentro complemente il perno di fermo con il manico complemente sollevato e usare la chiave a bussola in dotazione per allentare il bullone esagonale che fissa il coperchio centrale. Allentare il bullone esagonale girandolo in senso antiorario e sollevare la protezione A inferiore lama e il coperchio centrale spingendo allo stesso tempo la leva a sinistra. Con la protezione A inferiore lamaosi posizionata,la pulizia può eseguita più complemente ed efficienmente. Al completamento della pulizia, invertire il procedimento e fissare il bullone.

Nello stesso caso della protezione superiore lama descritto sopra, allentare la vite che la fissa usando un cacciavite e rimuovere la protezione superiore lama. Dopo la pulizia, reinstallarla sempre in modo sicuro stringendo la vite in modo che la protezione superiore lama si muova scorrevolmente su o giù.

Se una qualsiasi di queste protezioni si scolora con il tempo o per l'esposizione ai raggi ultravioletti, rivolgersi al centro di assistenza Makita per una nuova protezione. NON RendenERE INOPERABILI O RIMUOVERE LE PROTEZIONI.

Per mantenere la capacité massima di taglio (Figg. 8 e 9)

Questo utensile è stato regolato in fabbrica in modo da provvedere la massima capacité di taglio per le lame di 260 mm.

Installando una nuova lama, controllare sempre la posizione del limite inferiore della lama e, se necessario, regolarla come segue:

ATTENZIONE:

• Per fare esta regolazione, posizionare il ravolo superiore sulla posizione più Bassa dopo aver staccato l'utensile dalla presa di corrente.

Staccare per prima casa l'utensile dalla presa di corrente. Posizione are il ravolo superiore sulla sua posizione più Bassa. Abbassare completamente il manico. Usare la chiave a bussola per girare il bullone di regolazione, che si trova sotto nel foro più grande del ravolo superiore, finché la periferia della lama si estende leggermente sotto la superficie superiore della base girevole sul punto in cui la faccia frontale della guida pezzo incontrà la superficie superiore della base girevole.

Con l'utensile staccato dalla presa di corrente, ruotare a mano la lama mantenendo allo stesso tempo il manico completeness abbassato, per accertarsi che la lama non faccia contatto con nessuna parte della base inferiore. Regolare di nuovo leggermente, se necessario.

ATTENZIONE:

• Dopo aver installato una nuova lama, accertarsi sempre che esta non faccia contatto con nessuna parte della base inferiore quando si abbassa Completely il manico. Fare sempre ciò con l'utensile staccato alla presa di corrente.

Regolazione dell'angolo di taglio obliquo (Fig. 10)

Allentare l'impugnatura girandola in senso antiorario. Girare la base girevole premendo giu allo stesso tempo la leva di blocco. Dop o aver spostato l'impugnatura sulla posizione in cui I'indice indica I'angolo desiderato sulla squadra a 45^ stringere saldamente l'impugnatura girandola in senso orario.

ATTENZIONE:

• Girando la base girevole, sollevare completeness il manico.
• Dopo aver cambiato l'angolo di taglio obliquo, fissare sempre la base girevole stringendo saldamente l'impugnatura.

Regolazione dell'angolo di taglio a unghia (Fi g.11e12)

Per regolare l'angolo di taglio a unghia, allentare la leva sulla parte posteriore dell'utensile girandola in senso antiorario.

Spingere il manico a sinistra per inclinarare la lama finché I'indice indica I'angolo desiderato sulla squadra falsa. Stringere poi saldamente la leva girandola in senso orario per fissare il braccio.

ATTENZIONE:

• Inclinando la lama, sollevare completeness il manico.
• Dopo aver cambiato l'angolo di taglio a unghia, fissare sempre il braccio stringendo la leva in senso orario.

Funzionamento dell'interruttore (Fig. 13)

ATTENZIONE:

• Prima di cominciare, accertarsi che l'utensile si accenda e spenga.

Per avviare l'utensile, premere l'interruttore ON ( I ). Per fermarlo, premere l'interruttore OFF ( O ).

Accensione della lampadina (Fig. 14)

Modello LH1040F soltanto

Per accendere la lampadina, spingere la parte superiore dell'interruttore, e la parte inferiore per spegnerla.

ATTENZIONE:

Non guardare direttamente la luce della lampadina.

NOTA:

• Usare un panno asciutto per togliere lo sporco alla lente della lampadina. Fare attenzione a non graffiare la lente della lampadina, perché altrimenti l'illuminazione potrebbe ridursi.

Regolazione del livello tavolo superiore (Fig. 15)

Per regolare il livello del ravolo superiore, allentare le due leve girandole in senso antiorario e poi sollevare o abbassare il ravolo superiore. Stringere saldamente que-ste leve dopo la regolazione.

AVVERTIMENTO:

• Posizione are il ravolo superiore sulla posizione più alta quando si usa l'utensile nella modalità di sega circolare, e sulla posizione desiderata quando lo si usa nella modalità di sega da ravolo (sega da banco).

MONTAGGIO

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di qualiasi intervento su diesso.

Installazione o rimozione della lama

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di installare o di rimuovere la lama.

• Per installare o rimuovere la lama, usare sostanto la chiave a bussola Makita in dotazione. In caso contrario, si potrebbe causare il serraggio eccessivo o insufficiente del bullone esagonale. Ciò cui causare lesioni.

Fissare il tavolo superiore sulla sua posizione più alta.

Bloccare il manico in posizione sollevata spingendo除去 il perno di fermo. (Fig. 16)

Per rimuovere la lama, allentare prima la vite di chiusura in modo che la protezione B inferiore lama sia abbassata comme migliorato in figura. (Fig. 17)

Usare poi la chiave a bussola per allentare il bullone esagonale che fissa il coperchio centrale girandolo in senso antiorario. Sollevare la protezione A inferiore lama e il coperchio centrale spingendo allo stesso tempo a sinistra la leva vicina al manico. (Fig. 18)

Premere il blocco albero per bloccare il mandrino, e usare la chiave a bussola per allentare il bullone esagonale in senso orario. Rimuovere poi il bullone esagonale, la flangia esterna e la lama. (Fig. 19)

Per installare la lama, montarla con cura sul mandrino controlling che la direzione della freccia della lama si a rivolta nella stessa direzione della freccia sulla cassa della lama. Installare la flangia esterna e il bullone esagonale, e usare poi la chiave a bussola per stringere saldamente il bullone esagonale (sinistrorso) in senso antiorario premendo allo stesso tempo il blocco albero. (Figg. 20 e 21)

NOTA:

• Installando la lama, inserirla prima dall'esterno della protezione B lama e sollevarla poi in modo che la lama si trovi infine nella protezione B lama.

ATTENZIONE:

• Sul mandrino è stato installato in fabbrica l'anello con un diametro esterno di 25,0 o 30 mm. Prima di montare la lama sul mandrino, accertarsi sempre che sul mandrino sia installato l'anello corretto per il foro dell'asse della lama che si intende usare. (Fig. 22)

Rimettere la protezione A inferiore lama e il coperchio centrale sulle loro posizioni originali. Stringere poi il bullone esagonale in senso orario per fissare il coperchio centrale. Sollevare al massimo la protezione B lama e stringere saldamente la vite di chiusura mantenendola sulla posizione sollevata. Abbassare il manico per accertarsi che le protezioni inferiori lama si muovano correttamente. Accertarsi che il blocco albero abbia rilasciato il mandrino prima di fare un taglio.

Regolazione del coltello divisore

Prima di regolare il coltello divisore, allentare le due leve girandole in senso antiorario e premere il ravolo superiore sul lato destro vicino al coltello divisore nella sua posizione abbassata. Fissare poi il ravolo superiore stringendo di nuovo saldamente le due leve come migliorato in figura. (Fig. 23)

Tra il coltello divisore e i denti della lama ci deve essere un gioco di 4 - 5mm . Regolare di conseguenza il coltello divisore allentando due bulloni esagonali in senso antiarario con la chiave a bussola e misurando la distanza. Stringere saldamente i bulloni esagonali e controllare poi che la protezione superiore lama funzioni scorrevolmente prima di fare un taglio. (Fig.24)

Il coltello divisore è stato installato prima della spedizione alla fabbrica in modo che la lama e il coltello siano in linea retta. (Fig. 25)

ATTENZIONE:

• Se la lama e il coltello divisore non sono allineati correttamente, durante il lavoro si potrebbe verificare una pericolosa condizione di serraggio. Accertarsi che il coltello divisore sia posizionato tra entrambe le estremita esterne dei denti della lama guardando dall'alto. Se si usa l'utensile con il coltello divisore non allineato correttamente, c'è pericolo di lesioniserie. Se per un quale motivo non sono allineati, far riparare da un centro di assistenza Makita autorizzato.

Non rimuovere il coltello divisore.

Installazione e regolazione della guida pezzo

1. Installare la guida pezzo sul ravolo in modo che il supporto guida pezzo entri nella rotaia guida. Stringere saldamente in senso orario la vite di chiusura (B) della guida pezzo.
2. Allentare la vite di chiusura (A).
3. Spingere la guida pezzo e fissarla in modo che l'estremità lontana da se della guida pezzo sa allineata con il punto in cui il bordo anteriore della lava appara dalla superficie superiore del pezzo. Lo scopo di esta regolazione è di ridurre il rischio di contraccolpi verso l'operatoratore che una parte del pezzo tagliato venga stretta tra la lava e la guida pezzo e infine spinta fuori verso l'operatoratore. La linea 3 varia con lo spessore del pezzo o il livello del ravolo. Regolare la posizione della guida pezzo secondo lo spessore del pezzo.

Dopo la regolazione della guida pezzo, stringere saldamente la vite di chiusura (A). (Figg. 26 e 27)

NOTA:

• Ci sono quattro modi di posizionare la guida pezzo, come migliorato in figura. (Fig. 28) La guida pezzo ha due fessure sui loro lati, una con un orlo rialzato vicino sullo stesso lato, e l'altraenza. Usare la superficie della guida pezzo con questo orlo rivolto verso il pezzo sostanto per tagliare una parte di un pezzo sottile.
• Per cancellare la forma della guida pezzo, toglierla dal suo supporto allentando la vite di chiusura (A) e cancellare come la guida pezzo è rivolta verso il suo supporto in modo che sia rivolta verso diesso secondo il lavoro, come migliorato in figura. (Fig. 29)

Inserire il dato quadrato del supporto guida pezzo nell'estremità posteriori di una delle fissure della guida pezzo in modo che entri come lostrato in figura.

Per cancellare dal modo A o B al modo C o D, o viceversa, rimuovere il dato quadrato, la rondella e la vite di chiusura (A) dal supporto guida pezzo e posizionare poi la vite di chiusura (A), la rondella e il dato quadrato sulla posizioneopposta del supporto guida pezzo rispetto alla posizione originale. Stringere saldamente la vite di chiusura (A) dopo aver inserto il dato quadrato del supporto guida pezzo nella fessura della guida pezzo.

Inserire il dato quadrato del supporto guida pezzo nell'estremità posteriori di una delle fessure della guida pezzo in modo che combacino come lostrato in figura.

La guida pezzo è regolata in fabbrica in modo da essere parallela alla superficie della lama. Accertarsi che sia parallela. Per controllare che sa parallela, abbassare il tavolo sulla sua posizione più Bassa in modo che la lama appaia sulla posizione più alta dal tavolo. Fare un segno su un dente della lama con una matita. Misurare la distanza (A) e (B) tra la guida pezzo e la lama. Fare entrambé le misurazioni usando il dente segnato con la matita. Queste due misurazioni devono essere identiche.

Se la guida pezzo non è parallela alla lama, procedere come segue: (Figg. 30 e 31)

(1) Girare le due viti di regolazione in senso antio-rario.
(2) Spostare il bordo posteriore della guida pezzo leggermente a destra o a sinistra finché diventa parallelo alla lama.
(3) Stringere saldamente le due viti sulla guida pezzo.

ATTENZIONE:

• Regolare la guida pezzo in modo che sia parallela alla lama, perché altrimenti si potrebbe creare una pericolosa condizione di contraccolpo. (Fig. 32)
• Regolare la guida pezzo in modo che non faccia contatto con la guida superiore lama o con la lama.

Sacchetto segatura

L'impiego del sacchetto segatura rende pulite le operazioni di taglio e facilitita la raccolta della segatura. Per attaccare il sacchetto segatura, montarlo sul bocchettone segatura. (Fig. 33)

NOTA:

• Nella modalità di sega circolare, inseire sempre il sacchetto segatura soltanto sul bocchettone posteriori.

Quando il sacchetto segatura è quasi piano a meta, rimuoverlo dall'utensile e tirar fuori la chiusura. Svuotare il sacchetto segatura dandogli dei leggeri colpetti, in modo da rimuovere le particelle attaccate all'interno che potrebbero ostacolare la raccolta ulteriore della segatura. (Fig. 34)

Collegando un aspiratore alla sega, si possono eseguire operazioni di taglio più efficienti e pulite.

Per installare il coperchio lava usando l'utensile nella modalità di sega da ravolo (sega da banco), girare la base girevole all'angolo di taglio obliquo di 0^ (vedere la sezione "Regolazione dell'angolo obliquo") e mettere il coperchio lava sul ravolo girevole in modo che il coperchio lava sua centrato sopra la fessura d'ingresso della lava nel lava girevole, e bloccare poi il manico nella posizione più bassa spingendo completamente il perno di fermo come lostrato in figura. (Fig. 35)

NOTA:

• Per attaccare il sacchetto segatura al bocchettone segatura anteriore nella modalità di sega da ravolo (sega da banco), rimuovere prima il tappo dal bocchettone segatura anteriore e attaccare il sacchetto segatura al bocchettone segatura.
• Quando non si usa il sacchetto segatura, rimettere a quello il tappo sul bocchettone segatura anteriore. In caso contrario, dal bocchettone viene espulsa la segatura.
• Usando l'utensile nella modalità di sega da ravolo (sega da banco), accertarsi che il coperchio lama sia installato sul ravolo girevole.

Modo di fissare il pezzo

Ogni volta che ciò è possibile, fissare il pezzo con la morsa opzionale. Se si deve tenere il pezzo con la mano, farlo con fermezza tenedolo saldamente in modo da non perderne il controllo. La mano e il braccio devono essere tenuti lontani dall'area della lama (100 mm come minimo). Schiacciare fermamente il pezzo contro la guida pezzo, con le dita tenute sopra la parte superiore della guida pezzo. Il pezzo deveanche essere appoggiato saldamente alla base girevole.

AVVERTIMENTO:

• Mai usare la mano per tenere un pezzo che richiede che la mano sia più vicina di 100 mm all'area della lama. In tal caso, usare sempre la morsa opzionale per fissare il pezzo. Dopo l'operazione di taglio, sollevare delicatamente la lama. Mai alzare la lama finché non si è fermata completamente. C'è pericolò di lesioniserie.

ATTENZIONE:

• Per tagliare pezioni lunghi, usare sostegni alto quando il livello della superficie superiore della base girevole. Per fissare il pezzo, non fare affidavitamento soltanto sulla morsa verticale e/o sulla morsa orizzontale (entrambe optionali). (Fig. 36)

I materiali sottili tendono a incurvarsi al centro. Supporte il pezzo sull'intera sua lunghezza, per evitare che la lama resti incastrata e possibili CONTRACCOLPI.

Guida pezzo secondaria (soltanto per i Paesi europei) (Fig. 37)

1. Questo utensile è dotato della guida pezzo secondaria.
2. Posizionare generalmente all'interno la guida pezzo secondaria. Spostarla"Inceve all'esterno per eseguire i tagli inclinati a sinistra.

ATTENZIONE:

• Per eseguire i tagli inclinati a sinistra, spostare la guida pezzo secondaria all'esterno. In caso contrario,essa viene a dato con la lama o una parte dell'utensile causando un possibile serio incidente all'operatoratore.

Morsa verticale (accessorio opzionale) (Fig. 38)

La morsa verticale può essere installata in due positioni, sul lato destro o sinistro della guida pezzo o sul gruppo supporto (accessorio opzionale). Inserire l'asta morsa nel foro della guida pezzo o del gruppo supporto, e stringere la vite per fissare la barra morsa.

Posizione are il braccio morsa secondo lo spessore e la forma del pezzo, e fissare il braccio morsa stringendo la vite. Se la vite per fissare il braccio morsa fa contatto con la guida pezzo, installare la vite sul lato opposto del braccio morsa. Accertarsi che nessuna parte dell'utensile faccia contatto con la morsa quando si abbassa completeness il manico. Se una quale parte fa contatto con la morsa, riposizioneare la morsa.

Premere il pezzo piatto contro la guida pezzo e la base girevole. Posizione are il pezzo sulla posizione di taglio desiderata e fissarlo saldamente stringendo la manopola morsa.

ATTENZIONE:

• Il pezzo deve essere fissato saldamente contro la base girevole e la guida pezzo.

Morsa orizzontale (accessorio opzionale) (Fig. 39)

La morsa orizzontale può essere installata su entrambi i lati destro o sinistro della base. Per eseguire i tagli obliqui di 15^ o maggiori, installare la morsa orizzontale sul lato opposto alla direzione in cui va girata la base girevole. Girando la manopola morsa in senso antorario si rilascia la vite e l'albero morsa perché essere spostato rapidamente dentro o fuori. Quando si gira la manopola morsa in senso orario, la vite rimane fissata. Per stringere il pezzo, girare delicatamente la manopola morsa in senso orario finché la sporenza raggiunge la sua posizione più alta, e stringere poi saldamente. Se si forza dentro la manopola morsa o la si tira fuori nelle girata in senso orario, la sporenza potrebbe arrestarsi inclinata. In tal caso, girare la manopola morsa indietro in senso antorario finché la vite viene rilasciate prima di girarla di nuovo delicatamente in senso orario.

La larghezza massima del pezzo che può essere fissato con la morsa orizzontale è di 130 mm.

Supporti e gruppo supporti (accessori opzionali)

I supporti e il gruppo supporti possono essere installati su entrambi i lati, come comodo modo di supportare orizzontalmente i pezzi. Installarli come migliorato in figura. Stringere poi saldamente le viti per fissare i supporti e il gruppo supporti. (Fig. 40)

Per tagliare i pezzi lunghi, usare il gruppo supporti-barre (accessorio opzionale). Esso consiste di due gruppi supporti e di due barre 12. (Fig. 41)

ATTENZIONE:

• Supportare sempre i pezzi lunghi a livello della superficie della base girevole, per dei tagli accurati e per evitare pericolose perdite di controllo dell'utensile.

UTILIZZO DELL'UTENSILE

ATTENZIONE:

• Prima dell'uso, rilasciare il manico alla posizione abbassata tirando il perno di fermo.
• Accertarsi che la lama non faccia contatto con il pezzo, ecc., prima di accendere l'utensile.

TAGLIO NELLA MODALITA DI SEGA CIRCOLARE

AVVERTIMENTO:

• Usando l'utensile nella modalità di sega circolare, fissare il ravolo superiore sulla sua posizione più alta in modo che la lama non sporga mai dalla superficie superiore del ravolo superiore.

ATTENZIONE:

• Non esercitare una pressione eccessiva sul manico durante il taglio. La forza eccessiva può causare il sovraccarico del motore e/o una diminuzione dell'efficienza di taglio. Spingere gli il manico sostanto con la forza necessaria per un taglio scorrevole alla notevole riduzione della velocità della lama.
• Premere giù delicatamente il manico per eseguire il taglio. Se si preme giù con forza il manico o si applica una pressione laterale, la lama vibra lasciando un segno sul pezzo (segno della lama), e la precisione del taglio viene compromessa.

1. Taglio cond pressione (Fig. 42)

Fissare il pezzo contro la guida pezzo e la base girevole. Accendere l'utensile perché che la lama faccia contatto con il pezzo, e aspettare finché raggiunge la velocità massima prima di abbassarla. Abbassare poi delicatamente il manico sulla posizione completeness abbassata per tagliare il pezzo. Al completamento del taglio, spagnere l'utensile e ASPETTARE CHE LA LAMA SI SIA COMPLETAMENTE ARRESTATA prima di rimetterla sulla sua posizione di elevazione massima.

2. Taglio obliquo

Riferirsi alla sezione "Regolazione dell'angolo di taglio obliquo" più indietro nel testo.

3. Taglio a unghia (Fig. 43)

Allentare la leva e inclinarare la lama per regolare l'angolo di taglio a unghia. (Riferirsi alla sezione "Regolazione dell'angolo di taglio a unghia" più indietro nel testo.) Stringere di nuovo saldamente la leva per fissare l'angolo di taglio a unghia selezionato. Fissare il pezzo contro la guida pezzo e la base girevole. Accendere l'utensilezza che la lama faccia contatto con il pezzo, e aspettare finché raggiunge la velocità massima. Abbassare poi delicatamente il manico sulla posizione completeness abbassata esercitando una pressione paralleamente alla lama. Al completamento del taglio spegnere l'utensile e ASPETTARE CHE LA LAMA SI SIA FERMATA COMPLETAMENTE prima di rimetterla sulla sua posizione di elevazione massima.

ATTENZIONE:

• Accertarsi sempre che la lama si muova giù nella direzione dell'angolo di taglio a unghia durante il taglio a unghia. Tenere le mani fuori del percorso della lama.

• Durante un taglio a unghia, si potrebbe verificare una situazione in cui il pezzo tagliato viene ad appoggiarsi al fianco della lama. Se si solleva la lama quando sta girando, il pezzo potrebbe rimanere attaccato alla lama causando una pericolosa espulsione di frammenti. La lama deve essere sollevata SOLTANTO dopo che si è fermata completeness.

• Premendo giù il manico, esercitare una pressione paralleamente alla lama. Se la pressione non è parallela alla lama durante il taglio, l'angolo della lama potrebbe spostarsi compromettendo la precisione del taglio.

• Sistemare sempre la guida pezzo secondaria all'esterno per eseguire i tagli inclinati a sinistra (soltanto per i Paesi europei).

4. Taglio composito

Il taglio composito è il processo in cui sul pezzo viene fatto un taglio a unghia contemporaneamente a un taglio obliquo. Il taglio composito può essere eseguito all'angolo migliorato nella tabella.

Angolo di taglio a unghia	Angolo di taglio obliquo
45° Destro e Sistro 0° - 45°

006366

Per l'esecuzione del taglio composito, riferirsi alle altesezioni "Taglio con pressione", "Taglio obliquo" e "Taglio a unghia".

5. Taglio delle estrusions di alluminio (Fig. 44)

Per fissare le estrusioni di alluminio, usare blocchi distanziatori o peszi di scarto, come migliorato nella illustrazione, per impedire la deformazione dell'alluminio. Per tagliare le estrusioni di alluminio, usare un lubrificante di taglio per evitare l'accumularsi dei trucoli di alluminio sulla lama.

ATTENZIONE:

• Mai cercare di tagliare estrusioni di alluminio spesse o rotonde. Le estrusioni di alluminio spesse sono staccarsi durante il taglio, e quella rotonde non sono essere fissate saldamente con quello utensile.
• Non si deve mai tagliare l'alluminio nella modalità di sega da ravolo (sega da banco).

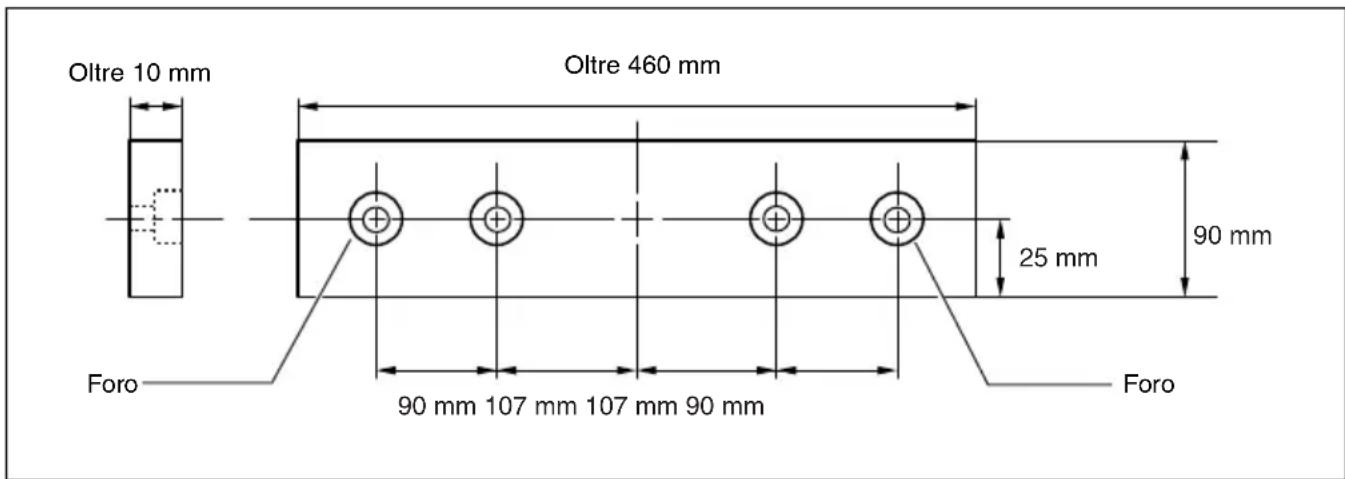

6. Spessore di legno

Limpiego di uno spessore di legno assicura il taglio senza schegge del pezzo. Attaccare lo spessore di legno alla guida pezzo usando i fori della guida pezzo.

Per lo spessore di legno consigliato, riferirsi alla tabella delle dimensioni.

005577

ATTENZIONE:

• Come spessore di legno, usare un legno diritto di spessore uniforme.
• Usare viti per attaccare lo spessore di legno alla guida pezzo. Le viti devono essere installate in modo che le teste delle viti siano sotto la superficie dello spessore di legno.
• Quando si attacca lo spessore di legno, non girare la base girevole con il manico abbassato. La lama e/o lo spessore di legno vengono danneggiati.

7. Tagli ripetuti della stessa lunghezza (Fig. 45)

Per tagliare diversi pezzi della stessa lunghezza dai 240mm ai 400mm , l'impiego della piastra di regolazione rende il lavoro più efficente. Installare la piastra di regolazione sul supporto come migliorato nella illustrazione.

Allineare la linea di taglio sul pezzo con il lato destro o sinistro della scanalatura sul piano di taglio e, tenendo fermo il pezzo in modo che non si muova, spostare la piastra di regolazione a raso contro l'estremità del pezzo. Fissare poi la piastra di regolazione con la vite. Quando non si usa la piastra di regolazione, allentare la vite e spostarla in modo che non interferisce con il lavoro.

NOTA:

• L'impiego del gruppo supporti-barre (accessorio opzionale) permette di fare tagli ripetuti della stessa lunghezza di un massimo di 2.200 mm circa.

TAGLIO NELLA MODALITA DI SEGA DA TAVOLO (SEGA DA BANCO)

ATTENZIONE:

• (Utensili per i Paesi europei) Per usare l'utensile nella modalità di sega da ravolo (modalità sega da banco), spostare all'esterno la guida secondaria e procedere poi come segue.

Per usare l'utensile nella modalità di sega da ravolo (modalità sega da banco), (nel caso degli utensili per i Paesi europei spostare la guida secondaria all'esterno) sistemare il coperchio della lamà sulla tavola girevole in modo che sia centrato sopra la fessura per l'ingresso della lamà nella tavola girevole e che le due piccole sporgenze sulla parte inferiore del coperchio della lamà entrino nella fessura semicircolare sulla periferia della tavola girevole, come lostrato nella illustrazione, e blocare poi il manico nella posizione più Bassa spingendo completeness dentro il perno di fermo. Se non si fissa il coperchio della lamà, non è possibile abbassare la tavola. (Fig. 46)

ATTENZIONE:

• Usare sempre dei "mezzi di aiuto", come aste o blocchi di spinta se c'e pericolo che le mani o le dita vengano a trovarsi vicino alla lama.
• Bloccare sempre saldamente il pezzo con il ravolo e la guida pezzo. Non incurvarlo o storcerlo durante l'alimentazione. Se il pezzo viene incurvato o storto, si potrebbe verificare un pericoloso contraccolpo.
• MAI ritrare il pezzo perché la lama gira. Se bisogna ritrare il pezzo prima del completamento del taglio, spegnere prima l'utensile tenendo saldamente il pezzo. Aspettare finché la lama si è fermata completamente prima di ritrare il pezzo. In caso contrario, ciò potrebbe causare pericolosi contraccolpi.
• MAI rimuovere materiale tagliato quando la lama gira.
• MAI mettere le mani o le dita nel percorso della lama.

• Fissare sempre saldamente la guida pezzo, o si potrebbero verificare pericolosi contraccolpi.

• Per il taglio di pezzi piccoli o stretti, usare sempre i "mezzi di aiuto" quali le aste e i blocchi di spinta.

Mezzi di aiuto

Le aste e i blocchi di spinta e la guida ausiliaria sono alcuni tipi di "mezzi di aiuto". Usarli per dei tagli sicuri in modo che non ci sia nessun bisogno che miglior parte del corpo faccia contatto con la lama.

Blocco di spinta (Fig. 47)

Usare un pezzo di compensato di 15 mm.

Il manico deve essere al centro del pezzo di compensato. Fissare con colla e viti per legno, come migliorato. I piccoli pezzi di legno di 10mm× 9mm× 30mm devono sempre essere incollati al compensato per evitare che la lama perdà il filo se si taglia per sbaglio il blocco di spinta. (Mai usare chiodi nel blocco di spinta.)

Guida ausiliaria (Figg. 48 e 49)

Fare una guida ausiliaria con pezzi di compensato dai 10mm ai 15mm .

Rimuovere la guida pezzo, vite di chiusura (A), rondella piatta e dato quadrato dal supporto guida pezzo, e attaccare poi e fissare la guida ausiliaria al supporto guida pezzo using an bullone M6 più lungo di M6 x 50, rondelle e dato.

Taglio diritto

ATTENZIONE:

• Per tagliare pezioni lunghi o granidi, provvedere sempre un sostegno adeguato dietro il ravolo. Le lunghe ravole NON devono muoversi o spostarsi sul ravolo. Ciò fa si che la lama si incolli e aumento la possibilità di contraccolpi e di lesioni personali. Il sostegno deve essere alla stessa altezza del ravolo.

• Regolare una profondità di taglio appena più alta dello spessore del pezzo. Per fare esta regolazione, allentare due leve e abbassare o sollevare il tavolo superiore.

• Posizione are la guida pezzo alla larghezza desiderata di taglio, e fissare in posizione stringendo la vite di chiusura (A). Prima del taglio, accertarsi che le due viti del supporto guida pezzo siano strette. Se non lo sono sufficientemente, stringerle di nuovo.
• Accendere l'utensile e alimentare delicatamente il pezzo nella lama lungo la guida pezzo.

(1) Se la larghezza di taglio è di 40 mm o maggiore, usare un'asta di spinta. (Fig. 50)
(2) Se la larghezza di taglio è più stretta di 40 mm, non si può usare l'asta di spinta perché esta incontrà la protezione superiore lama. Usare la guida ausiliaria e il blocco di spinta. Installare saldamente la guida ausiliaria che è fissata al supporto guida pezzo sul ravolo.

Alimentare il pezzo a mano finché la fine è a circa 25 mm dal bordo anteriore del ravolo superiore. Continuare ad alimentare usando il blocco di spinta in cima alla guida ausiliaria fino al completamento del taglio. (Fig. 51)

Trasporto dell'utensile

Accertarsi che l'utensile sia staccato alla presa di corrente. Fissare la lama all'angolo di taglio a unghia di 0^ e la base girevole completeness all'angolo di taglio obliquo a sinistra. Abbassare completeness il manico e bloccarlo nella posizione abbassata spingendo completeness dentro il perno di fermo. (Fig. 52)

Trasportare l'utensile tenendo entrambi i lati della base, come migliorato nella illustrazione. Rimuovendo i supporti, il sacchetto segatura, ecc., l'utensile più essere trasporto più facilemente. (Fig. 53)

ATTENZIONE:

• Fissare sempre le parti mobili prima di trasportare l'utensile.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato alla presa di corrente prima di eseguire l'ispezione o la manutenzione.
• Mai usare benzina, benzene, solventi, alcool e altre sostanze simili. Potrebbero causare scolorimenti, deformazioni o crepe.

AVVERTIMENTO:

• Per ottener le prestazioni migliori e più sicure, accertarsi sempre che la lama sia affilata e pulita.

Regolazione dell'angolo di taglio

Questo utensile è stato regolato e allineato con cura in fabbrica, ma se è stato trattato male, potrebbe essersi disallineato. Se non è allineato correttamente, procedere come segue:

1. Angolo di taglio obliquo

Allentare l'impugnatura che fissa la base girevole. Girare la base girevole in modo che l'indice indichi 0^ sulla squadra a 45^ . Stringere l'impugnatura e allentare i bulloni esagonali che fissano la guida pezzo usando la chiave a bussola. (Fig. 54)

Abbassare completeness il manico e bloccarlo nella posizione abbassata spingendo dentro il perno di fermo. Squadrare il bianco della lama con la faccia della guida pezzo usando un righello triangolare, squadra di risconto, ecc. Stringere poi saldamente in successione dal lato destro i bulloni esagonali sulla guida pezzo. (Fig. 55)

2. Angolo di taglio a unghia

(1) Angolo di taglio a unghia 0^

Abbassare completamente il manico e bloccarlo nella posizione abbassata spingendo dentro il perno di fermo. Allentare la leva sulla parte posteriore dell'utensile.

Girare il bullone di regolazione angolo taglio a unghia 0^ sul lato destro della base girevole di due o tre giri in senso orario per inclinarre la lama a destra. (Fig. 56)

Squadrare con cura il bianco della lama con la superficie superiore della base girevole usingo il righello triangolare, squadra di risconto, ecc., girando il bullone di regolazione angolo taglio a unghia 0^ in senso antiorario. (Fig. 57)

Accertarsi che l'indice sulla base girevole indichi 0^ sulla squadra falsa sul braccio. Se non indica 0^ , allentare la vite che fissa l'indice e regolarlo in modo che indichi 0^ . (Fig. 58)

(2) Angolo di taglio a unghia 45^

Regolare l'angolo di taglio a unghia di 45^ soltanto dopo aver eseguito la regolazione dell'angolo di taglio a unghia di 0^ . Per regolare l'angolo di taglio a unghia di 45^ sinistro, allentare la leva e inclinarare completeness la lama a sinistra. Accertarsi che l'indice sul braccio indichi 45^ sulla squadra falsa sul braccio. Se l'indice non indica 45^ , girare il bullone di regolazione angolo taglio a unghia 45^ sul lato sinistro del braccio finché indica 45^ . (Fig. 59)

Sostituzione delle spazzole di carbone (Figg. 60 e 61)

Rimuovere e ispezionare regolarmente le spazzole di carbone. Sostituirle quando sono consumate fino al limite di usura. Mantenere pulite le spazzole di carbone, che devono potersi muovere liberamente nel portaspazzole. Le spazzole di carbone vanno sostituite entrambe allo stesso tempo. Usare sostanto spazzole di carbone identiche.

Per rimuovere le toppo portaspazzole, usare un cacciavite. Togliere le spazzole usurate, inserire le nuove e fissare i tappi del portaspazzole.

Dopo I'uso

• Dopo l'uso, togliere i trucoli e la segatura attaccati all'utensile con un panno o uno straccio. Mantenere pulita la protezione della lama facendo riferimento alle spiegazioni di "Protezione della lama". Oiarre le parti mobili con un lubrificante antiruggine.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualsiasti altri intervenzione di manutenzione e di regolazione devono essere eseguita da un centro di assistenza Makita using ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

• In quello manuale si consiglia di usare questi accessori o ricambi Makita. L'impio go di altri accessori o ricambi potrebbe costituire un pericolo di lesions. Usare esclusivamente gli accessori o ricambi per il loro scopo specificato.

Per maggiori dettagli riguardo a quosti accessori, rivolgersi a un centro di assistenza Makita.

Lame con filo d'acciaio o al carburo
Piastra ausiliaria
- Gruppo morsa (morsa orizzontale)
- Morsa verticale
- Chiave a bussola 13
- Set supporti
Gruppo supporti
Gruppo barre supporti
- Piastra di regolazione
- Sacchetto segatura
Righello triangolare
Coperchio lama (Protezione lama C)
- Asta di spinta
Gruppo righello (guida pezzo)

NOTA:

• Alcuni articoli nella lista potrebbero essere inclusi nell'imballo dell'utensile come accessori standard. Essi potrebbero differire da Paese a Paese.

Rumore

Il tipico livello di rumore pesato A determinato secondo EN61029:

Livello pressione sonora (L_pA) : 93 dB (A)

Livello potenza sonora (L_WA) : 107 dB (A)

Incertezza (K): 3 dB (A)

Indossare i paraecchi

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN61029:

Emissione di vibratione (a_h) .. 2,5m / s^2 o meno. Incertezza (K): 1,5 m/s2

ENG901-1

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformamente al tipo di test standard, e può essere usato per paragonare un utensile con un'alto.
• Il valore di emissione delle vibrazioni dichiarato può essere usato per una valutazione preliminare dell'esposizione.

AVVERTIMENTO:

• L'émissione delle vibrazioni durante l'uso reale dell'utensile elettrico cui differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Identificare le misure di sicurezza per la protezione dell'operaatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto,或者其他 tempo di funzionamento).

DICHIARAZIONE DI CONFORMITA CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nella Allegato. A al presente manuale di istruzioni.

ACCESORIOS OPCIONALES

PRECAUCION:

Resguardo da lamina (Fig. 6 e 7)

PRECAUÇA:
