Tipo di prodotto	Seghetto alternativo elettrico
Marca	Makita
Modello	4329X
Lunghezza della corsa	18 mm
Tipo di lama	Tipo B (coda a T)
Capacità di taglio max. (legno)	65 mm
Capacità di taglio max. (acciaio dolce)	6 mm
Numero di corse al minuto	500 – 3.100 min⁻¹ (variabile)
Lunghezza totale	223 mm (con base in alluminio)
Peso netto	1,9 kg (secondo EPTA 01/2014)
Doppio isolamento	Sì (classe II)
Alimentazione	Rete monofase, doppio isolamento (non è necessaria la messa a terra)
Tipi di taglio	Taglio in linea retta (0), orbita piccola (I), orbita media (II), orbita grande (III)
Regolazione della velocità	Manopola di regolazione (posizioni da 1 a 6)
Taglio in smusso	0° a 45° (sinistra e destra)
Guida parallela	Inclusa (accessorio standard)
Dispositivo anti-scheggia	Opzionale (per base in acciaio o alluminio)
Attacco aspirapolvere	Sì (tubo fornito)
Livello di pressione sonora (LpA)	83 dB(A) (K=3 dB)
Livello di potenza sonora (LWA)	94 dB(A) (K=3 dB)
Emissione di vibrazioni (taglio pannelli)	7,0 m/s² (K=1,5 m/s²)
Emissione di vibrazioni (taglio metallo)	5,0 m/s² (K=1,5 m/s²)
Manutenzione	Pulizia regolare, lubrificazione del rullo, sostituzione delle spazzole presso un centro autorizzato
Garanzia	Consultare il rivenditore o il servizio post-vendita Makita

Domande frequenti - 4329X MAKITA

Come cambiare la lama sulla Makita 4329X?

Assicurarsi che l'utensile sia scollegato. Allentare il bullone sul portalamina con la chiave a brugola (girare in senso antiorario). Inserire la lama di tipo B, denti in avanti, fino in fondo. Assicurarsi che il bordo posteriore della lama sia allineato nel rullo. Stringere il bullone (senso orario) per bloccare la lama. Lubrificare di tanto in tanto il rullo.

Come regolare la velocità del seghetto alternativo?

Ruotare la manopola di regolazione della velocità (situata sulla parte superiore) per selezionare un valore tra 1 (500 corse/min) e 6 (3100 corse/min). Adattare la velocità al materiale: legno (5-6), acciaio dolce (3-6), acciaio inox (3-4), alluminio (3-6), plastica (1-4). L'uso prolungato a bassa velocità può surriscaldare il motore.

Come eseguire un taglio in smusso con la 4329X?

Scollegare l'utensile e sollevare completamente il coperchio antipolvere. Allentare il bullone nella parte posteriore della base con la chiave a brugola. Inclinare la base per ottenere l'angolo desiderato (letto sulla graduazione del carter motore, da 0° a 45°). Stringere il bullone per fissare la base.

Quali tipi di lame sono compatibili con la Makita 4329X?

Utilizzare solo lame di tipo B (coda a T). Lame di tipo diverso da B rischiano un serraggio insufficiente e possono causare lesioni. Lame specifiche sono consigliate per tagli circolari (n. B-17, B-18, B-26, B-27).

Come utilizzare la guida parallela?

Per tagli dritti fino a 160 mm, inserire la guida parallela (rivolta verso il basso) nel foro rettangolare della base. Regolare la larghezza desiderata e serrare il bullone. Per tagli circolari (raggio ≤ 170 mm), inserire la guida verso l'alto, fissare il perno di guida circolare, quindi regolare il raggio.

Come realizzare un taglio interno (senza foro di innesco)?

Metodo A: praticare un foro di innesco di almeno 12 mm e inserire la lama. Metodo B (attacco in pieno legno): inclinare la parte anteriore dell'utensile sul bordo della base, accendere e abbassare lentamente la parte posteriore fino a quando la lama attraversa il materiale. Procedere con cautela.

Quali sono le istruzioni di sicurezza essenziali per questo seghetto?

Indossare sempre occhiali di sicurezza e una maschera antipolvere. Tenere l'utensile per le superfici isolate per evitare scosse elettriche. Fissare saldamente il pezzo. Non toccare la lama dopo il taglio (calda). Scollegare l'utensile prima di qualsiasi regolazione o cambio lama.

Come effettuare la manutenzione del seghetto alternativo Makita 4329X?

Pulire regolarmente l'utensile con un panno asciutto (non usare solventi). Lubrificare il rullo di tanto in tanto. Per qualsiasi riparazione, contattare un centro autorizzato Makita. Sostituire le spazzole solo con pezzi originali.

Quali accessori sono disponibili per la 4329X?

Accessori opzionali: lame per seghetto alternativo (tipo B), chiave a brugola 3, set guida parallela, dispositivo anti-scheggia (per base in acciaio o alluminio), tubo per aspirapolvere, piastra di copertura (per base in alluminio). Alcuni sono inclusi a seconda del paese.

Qual è la capacità di taglio massima della Makita 4329X?

Legno: 65 mm di spessore. Acciaio dolce: 6 mm. La capacità varia in base al tipo di lama e alla velocità selezionata. Per materiali più spessi, utilizzare una velocità adatta e una lama appropriata.

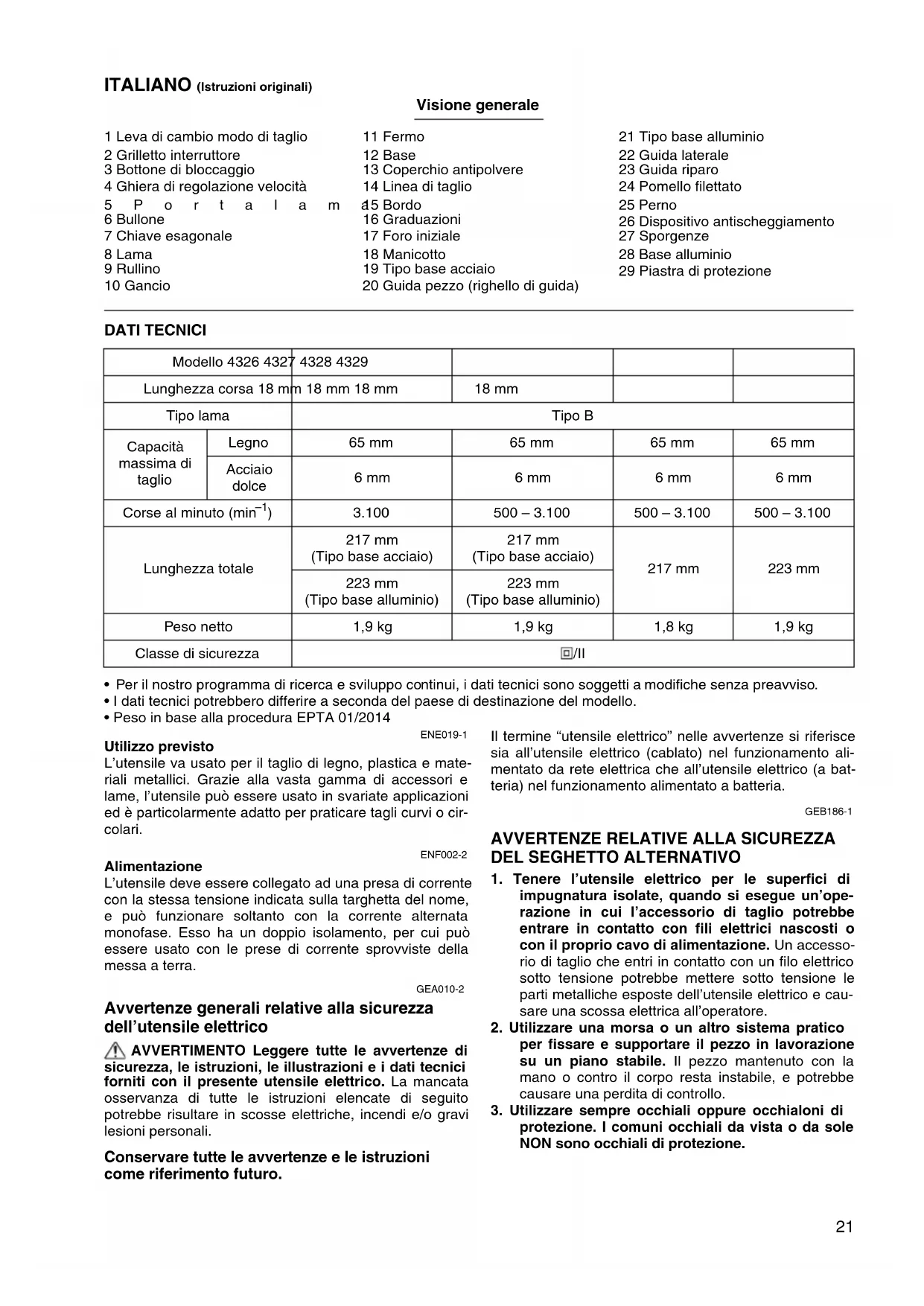

MANUALE UTENTE 4329X MAKITA

I Seghetto alternativo Istruzioni per l'uso

1 Leva di cambio modo di taglio	11 Fermo	21 Tipo base alluminio
2 Grilletto interruttore	12 Base	22 Guida laterale
3 Bottone di bloccaggio	13 Coperchio antipolvere	23 Guida riparo
4 Ghiera di regolazione velocità	14 Linea di taglio	24 Pomello filettato
5 P o r t a l a m	d5 Bordo	25 Perno
6 Bullone	16 Graduazioni	26 Dispositivo antischeggiamento
7 Chiave esagonale	17 Foro iniziale	27 Sporgenze
8 Lama	18 Manicotto	28 Base alluminio
9 Rullino	19 Tipo base acciaio	29 Piastra di protezione
10 Gancio	20 Guida pezzo (righello di guida)

DATI TECNICI

Modello 4326 4327		4328 4329
Lunghezza corsa 18 mm		18 mm 18 mm	18 mm
Tipo lama		Tipo B
Capacità massima di taglio	Legno	65 mm	65 mm	65 mm	65 mm
	Acciaio dolce	6 mm	6 mm	6 mm	6 mm
Corse al minuto ( min^-1 )		3.100	500 – 3.100	500 – 3.100	500 – 3.100
Lunghezza totale		217 mm(Tipo base acciaio)	217 mm(Tipo base acciaio)	217 mm	223 mm
		223 mm(Tipo base alluminio)	223 mm(Tipo base alluminio)
Peso netto		1,9 kg	1,9 kg	1,8 kg	1,9 kg
Classe di sicurezza		☐/II

• Per il nostro programma di ricerca e sviluppo continui, i dati tecnici sono soggetti a modifiche senza preavviso.
• I dati tecnici potrebbero differire a seconda del paese di destinazione del modello.
• Peso in base alla procedura EPTA 01/2014

Utilizzo previsto

L'utensile va usato per il taglio di legno, plastica e materiali metallici. Grazie alla vasta gamma di accessori e lame, l'utensile può essere usato in svariate applicazioni ed è particolarmente adatto per praticare tagli curvi o circolari.

ENE019-1

ENF002-2

Alimentazione

L'utensile deve essere collegato ad una presa di corrente con la stessa tensione indicata sulla targhetta del nome, e può funzionare soltanto con la corrente alternata monofase. Esso ha un doppio isolamento, per cui può essere usato con le prese di corrente sprovviste della messa a terra.

GEA010-2

Avvertenze generali relative alla sicurezza dell'utensile elettrico

AVVERTIMENTO Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti con il presente utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avvertenze e le istruzioni come riferimento futuro.

Il termine “utensile elettrico” nelle avvertenze si riferisce sia all’utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all’utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

GEB186-1

AVVERTENZE RELATIVE ALLA SICUREZZA DEL SEGGETTO ALTERNATIVO

1. Tenere l'utensile elettrico per le superfici di impugnatura isolate, quando si esegue un'operazione in cui l'accessorio di taglio potrebbe entrare in contatto con fili elettrici nascosti o con il proprio cavo di alimentazione. Un accessorio di taglio che entri in contatto con un filo elettrico sotto tensione potrebbe mettere sotto tensione le parti metalliche esposte dell'utensile elettrico e causare una scossa elettrica all'operatore.
2. Utilizzare una morsa o un altro sistema pratico per fissare e supportare il pezzo in lavorazione su un piano stabile. Il pezzo mantenuto con la mano o contro il corpo resta instabile, e potrebbe causare una perdita di controllo.

3. Utilizzare sempre occhiali oppure occhialoni di protezione. I comuni occhiali da vista o da sole NON sono occhiali di protezione.

4. Evitare di tagliare chiodi. Ispezionare il pezzo in lavorazione e, in presenza di eventuali chiodi, rimuoverli prima di procedere.

5. Non tagliare pezzi eccessivamente grandi.
6. Verificare che sia presente uno spazio sufficiente al di là del pezzo in lavorazione, prima di tagliarlo, in modo che la lama non colpisca il pavimento, il banco da lavoro, e così via.
7. Mantenere saldamente l'utensile.
8. Accertarsi che la lama non sia in contatto con il pezzo in lavorazione, prima di attivare l'interruttore.
9. Tenere le mani lontane dalle parti mobili.
10. Non lasciare l'utensile mentre è in funzione. Far funzionare l'utensile solo mentre viene tenuto in mano.

11. Spegnere sempre l'utensile e attendere che la lama si sia arrestata completamente, prima di rimuoverla dal pezzo in lavorazione.

12. Non toccare la lama o il pezzo in lavorazione subito dopo l'operazione; la loro temperatura potrebbe essere estremamente elevata e potrebbero causare ustioni.

13. Non far funzionare inutilmente l'utensile a vuoto.
14. Alcuni materiali contengono sostanze chimiche che potrebbero essere tossiche. Fare attenzione a evitare l'inalazione delle polveri e il loro contatto con la pelle. Attenersi ai dati sulla sicurezza del fornitore dei materiali.
15. Usare sempre la mascherina antipolvere o il respiratore adatti al materiale e all'applicazione con cui si intende lavorare.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTIMENTO:

NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per il prodotto in questione. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza indicate nel presente manuale di istruzioni potrebbero causare gravi lesioni personali.

DESCRIZIONE DEL FUNZIONAMENTO

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di regolarlo o di controllare il suo funzionamento.

Selezione del modo di taglio (Modelli 4328/4329) (Fig. 1)

Questo utensile può essere fatto funzionare nel modo di taglio orbitale o in linea retta (su e giù). Il modo di taglio orbitale spinge la lama in avanti nella corsa di taglio e aumenta grandemente la velocità di taglio.

Per cambiare il modo di taglio, girare semplicemente la leva di cambio modo di taglio sulla posizione di taglio desiderata.

Per selezionare l'azione di taglio appropriata, vedere la tabella.

Posizione Modo di taglio Applicazioni
0 Linea retta		Per tagliare l'acciaio dolce, l'acciaio inossidabile e la plastica.
		Per il taglio pulito del legno e del compensato.
I Orbita piccola Per tagliare l'acciaio dolce, l'alluminio e il legno duro.
II Orbita media		Per tagliare il legno e il compensato.
		Per tagliare velocemente l'alluminio e l'acciaio dolce.
III Orbita grande Per tagliare velocemente il legno e il compensato.

006582

Funzionamento dell'interruttore (Fig. 2)

ATTENZIONE:

- Prima di collegare l'utensile alla rete, accertarsi sempre che il grilletto interruttore funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.

Per mettere in moto l'utensile, schiacciare semplicemente il grilletto interruttore. Rilasciarlo per fermarlo.

Per il funzionamento continuo, schiacciare il grilletto interruttore e spingere poi dentro il bottone di bloccaggio. Per fermare l'utensile dalla posizione di bloccaggio, schiacciare completamente il grilletto interruttore e rilasciarlo.

Ghiera di regolazione velocità (Modelli 4327/4328/4329) (Fig. 3)

La velocità dell'utensile può essere regolata liberamente tra i 500 e i 3.100 giri al minuto girando la ghiera di regolazione. Le velocità più alte si ottengono girando la ghiera nella direzione del numero 6, e quelle più basse girandola nella direzione del numero 1.

Per selezionare la velocità corretta per il pezzo da tagliare, riferirsi alla tabella. La velocità appropriata potrebbe però differire secondo il tipo e lo spessore del pezzo da lavorare. Generalmente, le velocità più alte consentono di tagliare i pezzi da lavorare più velocemente, ma in questo modo la vita di servizio della lama si riduce.

Pezzo da tagliare	Numero sulla ghiera di regolazione
Legno 5 – 6
Acciaio dolce 3 – 6
Acciaio inossidabile 3 – 4
Alluminio 3 – 6
Plastica 1 – 4

006583

ATTENZIONE:

• Se si fa funzionare continuamente l'utensile alle basse velocità per un lungo periodo di tempo, si causa il sovraccarico del motore e il suo surriscaldamento.
• La ghiera di regolazione della velocità può essere girata in avanti soltanto fino a 6 e indietro fino a 1. Non forzarla oltre 6 o 1, perché altrimenti potrebbe diventare inutilizzabile.

MONTAGGIO

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di qualsiasi intervento su di esso.

Installazione e rimozione della lama (Fig. 4 e 5)

ATTENZIONE:

• Togliere sempre i trucioli e le sostanze estranee attaccate alla lama e/o portalama. Questa inosservanza potrebbe causare un serraggio insufficiente della lama con pericolo di ferite gravi.
• Non toccare la lama o il pezzo tagliato subito dopo l'uso dell'utensile, in quanto potrebbero essere estremamente caldi e provocare ustioni.
• Fissare sempre saldamente la lama. Il suo serraggio insufficiente potrebbe causarne la rottura o gravi lesioni personali.
• Usare soltanto le lame del tipo B. L'utilizzo di lame diverse dal tipo B causa il loro serraggio insufficiente con pericolo di gravi lesioni personali.

Per installare la lama, allentare sul portalama il bullone in senso antiorario usando una chiave esagonale.

Con i denti della lama rivolti in avanti, inserire la lama nel portalama finché non può andare più oltre. Accertarsi che il bordo posteriore della lama entri nel rullo. Stringere poi il bullone in senso orario per fissare la lama.

Per rimuovere la lama, seguire il procedimento opposto di installazione.

NOTA:

- Lubrificare ogni tanto il rullino.

Conservazione della chiave esagonale (Fig. 6)

Quando non viene usata, conservare la chiave esagonale come mostrato in figura, per evitare che vada persa.

Regolazione del rullino (Modelli 4326/4327) (Fig. 7)

Allentare il bullone sulla parte posteriore della base dell'utensile usando la chiave esagonale. Spostare il fermo in modo che il rullino faccia leggermente contatto con la lama. Stringere poi il rullino per fissare la base dell'utensile e il fermo.

NOTA:

- Lubrificare ogni tanto il rullino.

Coperchio antipolvere (Fig. 8)

ATTENZIONE:

- Portare sempre gli occhiali di protezione, anche utilizzando l'utensile con il coperchio antipolvere abbassato.

Abbassare il coperchio antipolvere per evitare che volino via schegge. Per i tagli inclinati si deve però sollevarlo completamente.

FUNZIONAMENTO

ATTENZIONE:

• Tenere sempre la base dell'utensile a livello con il pezzo da lavorare. Questa inosservanza potrebbe causare la rottura della lama con pericolo di ferite gravi.
• Far avanzare molto lentamente l'utensile per il taglio delle curve o volute. Forzando l'utensile si potrebbe causare una superficie di taglio storta e danneggiare la lama.

Accendere l'utensile senza che la lama faccia contatto, e aspettare che essa raggiunga la velocità massima. Posare poi la base piana sul pezzo da lavorare e spingerla delicatamente in avanti seguendo la linea di taglio fatta precedentemente. (Fig. 9)

Tagli inclinati

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di installare o di rimuovere la lama.
• Alzare completamente il coperchio antipolvere prima di fare i tagli inclinati.

Con la base dell'utensile inclinata, è possibile praticare tagli inclinati a qualsiasi angolazione tra 0° e 45° (a sinistra o a destra). (Fig. 10)

Allentare il bullone sul retro della base servendosi della chiave esagonale. Spostare la base dell'utensile in modo che il bullone sia posizionato al centro della fessura a forma di croce sulla base dell'utensile. (Fig. 11)

Inclinare la base fino ad ottenere l'angolo di inclinazione desiderato. Il bordo dell'alloggiamento del motore indica l'angolo di smusso con graduazioni. Stringere poi il bullone per fissare la base. (Fig. 12)

Tagli frontali della stessa altezza (Fig. 13)

Allentare il bullone sulla parte posteriore della base dell'utensile usando la chiave esagonale, e spostare poi completamente indietro la base. Stringere poi il bullone per fissare la base dell'utensile.

Sfinestrature

Le sfinestrature possono essere fatte con i due metodi A e B.

A) Trapanazione di un foro iniziale

Per le sfinestrature interne senza un taglio di ingresso dal bordo, trapanare un foro iniziale di 12 mm o più di diametro. Per cominciare a tagliare, inserire la lama in questo foro. (Fig. 14)

B) Taglio a tuffo

Se si procede con cura come segue, non è necessario trapanare un foro iniziale o fare un taglio di ingresso.

(1) Inclinare in su l'utensile sul bordo anteriore della base, con la punta della lama posizionata subito sopra la superficie del pezzo da lavorare. (Fig. 15)
(2) Esercitare una pressione sull'utensile in modo che il bordo anteriore della base non si muova quando lo si accende e si abbassa poi delicatamente e lentamente l'estremità posteriore della base.
(3) Mentre la lama fora il pezzo da lavorare, abbassare lentamente la base dell'utensile sulla superficie del pezzo da lavorare.
(4) Completare il taglio nel modo normale.

Bordi di finitura (Fig. 16)

Per rifinire i bordi o fare regolazioni dimensionali, passare leggermente la lama lungo i bordi di taglio.

Taglio dei metalli

Per tagliare i metalli, usare sempre un refrigerante (olio da taglio) adatto. Questa inosservanza può causare un veloce consumo della lama. Invece di usare un refrigerante, si può spalmare di grasso la parte inferiore del pezzo da lavorare.

Estrazione della polvere (Fig.17)

Collegando l'utensile ad un aspiratore Makita si possono eseguire dei tagli puliti. Inserire il manicotto dell'aspiratore nel foro sulla parte posteriore dell'utensile. Abbassare il coperchio antipolvere prima di questa operazione.

NOTA:

- L'estrazione della polvere non può essere eseguita quando si fanno i tagli inclinati.

Guida pezzo (accessorio opzionale)

ATTENZIONE:

- Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di installare o di rimuovere gli accessori.

1. Tagli diritti (Fig. 18, 19, 20 e 21)

Se si devono fare ripetutamente dei tagli di 160 mm o meno di larghezza, l'uso della guida pezzo assicura dei tagli diritti veloci e puliti.

Per installarla, inserire la guida pezzo nel foro rettangolare sul fianco della base dell'utensile, con la guida riparo rivolta in giù. Spingere la guida pezzo sulla posizione della larghezza di taglio desiderata, e stringere poi il bullone per fissarla.

2. Tagli circolari (Fig. 22, 23, 24 e 25)

Per tagliare cerchi o archi con un raggio di 170 mm o meno, installare la guida pezzo come segue.

Inserire la guida pezzo nel foro rettangolare sul fianco della base dell'utensile, con la guida riparo rivolta in su. Inserire il perno della guida circolare in uno dei due fori della guida riparo. Avvitare il pomello filettato nel perno per fissarlo.

Spingere ora la guida pezzo sul raggio di taglio desiderato, e stringere il bullone per fissarla in posizione. Spostare poi completamente in avanti la base dell'utensile.

NOTA:

- Per tagliare i cerchi e gli archi, usare sempre le lame No. B-17, B-18, B-26 o B-27.

Dispositivo antischeggiamento per la base d'acciaio (accessorio opzionale) (Fig. 26)

Per ottenere dei tagli privi di schegge, è possibile usare il dispositivo antischeggiamento. Per installare il dispositivo antischeggiamento, spostare completamente in avanti la base e inserirlo tra le due sporgenze della base.

NOTA:

- Il dispositivo antischeggiamento non può essere usato quando si fanno tagli a sbieco.

Dispositivo antischeggiamento per base di alluminio (accessorio opzionale) (Fig. 27)

Per ottenere dei tagli privi di schegge, è possibile usare il dispositivo antischeggiamento. Per installare il dispositivo antischeggiamento, spostare del tutto in avanti la base dell'utensile ed installare il dispositivo dal retro della base dell'utensile. Quando si utilizza anche la piastra di protezione, installare il dispositivo antischeggiamento sulla piastra di protezione.

ATTENZIONE:

- Il dispositivo antischeggiamento non può essere usato quando si fanno tagli inclinati.

Piastra di protezione per base di alluminio (accessorio opzionale) (Fig. 28)

Utilizzare la piastra di protezione per tagliare impiallacciature decorative o materiali in plastica, ecc. In questo modo si proteggono dal danneggiamento le superfici più sensibili o delicate. Fissare la piastra di protezione sul retro della base dell'utensile.

MANUTENZIONE

ATTENZIONE:

• Accertarsi sempre che l'utensile sia spento e staccato dalla presa di corrente prima di qualsiasi intervento di ispezione o di manutenzione.
• Non si devono mai usare benzina, benzolo, solventi, alcol o sostanze similari. Si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITÀ del prodotto, le riparazioni, l'ispezione e la sostituzione della spazzole di carbone o qualsiasi altra manutenzione e regolazione devono essere eseguite da un Centro Assistenza Makita autorizzato usando sempre ricambi Makita.

ACCESSORI OPZIONALI

ATTENZIONE:

- In questo manuale si consiglia di usare questi accessori o ricambi Makita. L'impiego di altri accessori o ricambi potrebbe costituire un pericolo di lesioni. Usare esclusivamente gli accessori o ricambi per il loro scopo specificato.

Per maggiori dettagli riguardo a questi accessori, rivolgersi a un centro di assistenza Makita.

• Lama seghetto alternativo
• Chiave esagonale 3
- Gruppo guida pezzo (righello di guida)
- Dispositivo antischeggiamento
• Manicotto (Per aspirapolvere)
- Piastra di protezione (Per tipo base di alluminio)

NOTA:

- Alcuni articoli nella lista potrebbero essere inclusi nell'imballo dell'utensile come accessori standard. Essi potrebbero differire da Paese a Paese.

ENG905-1

Rumore

Il tipico livello di rumore pesato A determinato secondo EN62841-2-11:

Modello 4326, 4327

Livello pressione sonora ( L_pA ): 86 dB (A) Livello potenza sonora ( L_WA ): 97 dB (A) Incertezza (K): 3 dB (A)

Modello 4328, 4329

Livello pressione sonora ( L_pA ): 83 dB (A) Livello potenza sonora ( L_WA ): 94 dB (A) Incertezza (K): 3 dB (A)

ENG907-1

NOTA:

• Il valore o i valori delle emissioni di rumore dichiarati sono stati misurati in conformità a un metodo di verifica standard, e possono essere utilizzati per confrontare un utensile con un altro.
• Il valore o i valori delle emissioni di rumore dichiarati possono essere utilizzati anche in una valutazione preliminare dell'esposizione.

AVVERTIMENTO:

• Indossare i paraorecchi.
• L'emissione di rumore durante l'utilizzo effettivo dell'utensile elettrico può variare rispetto al valore o ai valori dichiarati, a seconda dei modi in cui l'utensile viene utilizzato, e specialmente di quale tipo di pezzo venga lavorato.
• Identificare le misure di sicurezza per la protezione dell'operatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento).

ENG900-1

Vibrazione

Il valore totale di vibrazione (somma vettore triassiale) determinato secondo EN62841-2-11:

Modello 4326, 4327

Modalità operativa: piani di taglio Emissione di vibrazione ( a_n,B ): 5,5 m/s² Incertezza (K): 1,5 m/s²

Modalità operativa: taglio di fogli metallici Emissione di vibrazione ( a_n,M ): 5,5 m/s ^2 Incertezza (K): 1,5 m/s ^2

Modello 4328, 4329

Modalità operativa: piani di taglio Emissione di vibrazione ( a_h,B ): 7,0 m/s² Incertezza (K): 1,5 m/s²

Modalità operativa: taglio di fogli metallici Emissione di vibrazione ( a_h,M ): 5,0 m/s ^2 Incertezza (K): 1,5 m/s ^2

ENG901-2

NOTA:

• Il valore di emissione delle vibrazioni dichiarato è stato misurato conformemente al metodo di test standard, e può essere usato per paragonare un utensile con un altro.
• Il valore di emissione delle vibrazioni dichiarato può anche essere usato per una valutazione preliminare dell'esposizione.

AVVERTIMENTO:

• L'emissione delle vibrazioni durante l'uso reale dell'utensile elettrico può differire dal valore di emissione dichiarato a seconda dei modi in cui viene usato l'utensile.
• Identificare le misure di sicurezza per la protezione dell'operatore basate sulla stima dell'esposizione nelle condizioni reali d'utilizzo (tenendo presente tutte le parti del ciclo operativo, come le volte in cui l'utensile viene spento e quando gira a vuoto, oltre al tempo di funzionamento).

DICHIARAZIONE DI CONFORMITÀ CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa come Allegato A al presente manuale di istruzioni.

ACCESORIOS OPCIONALES

PRECAUCIÓN:
