GEBRUIKSAANWIJZING 4329X MAKITA

NL Decoupeerzaag Gebruiksaanwijzing

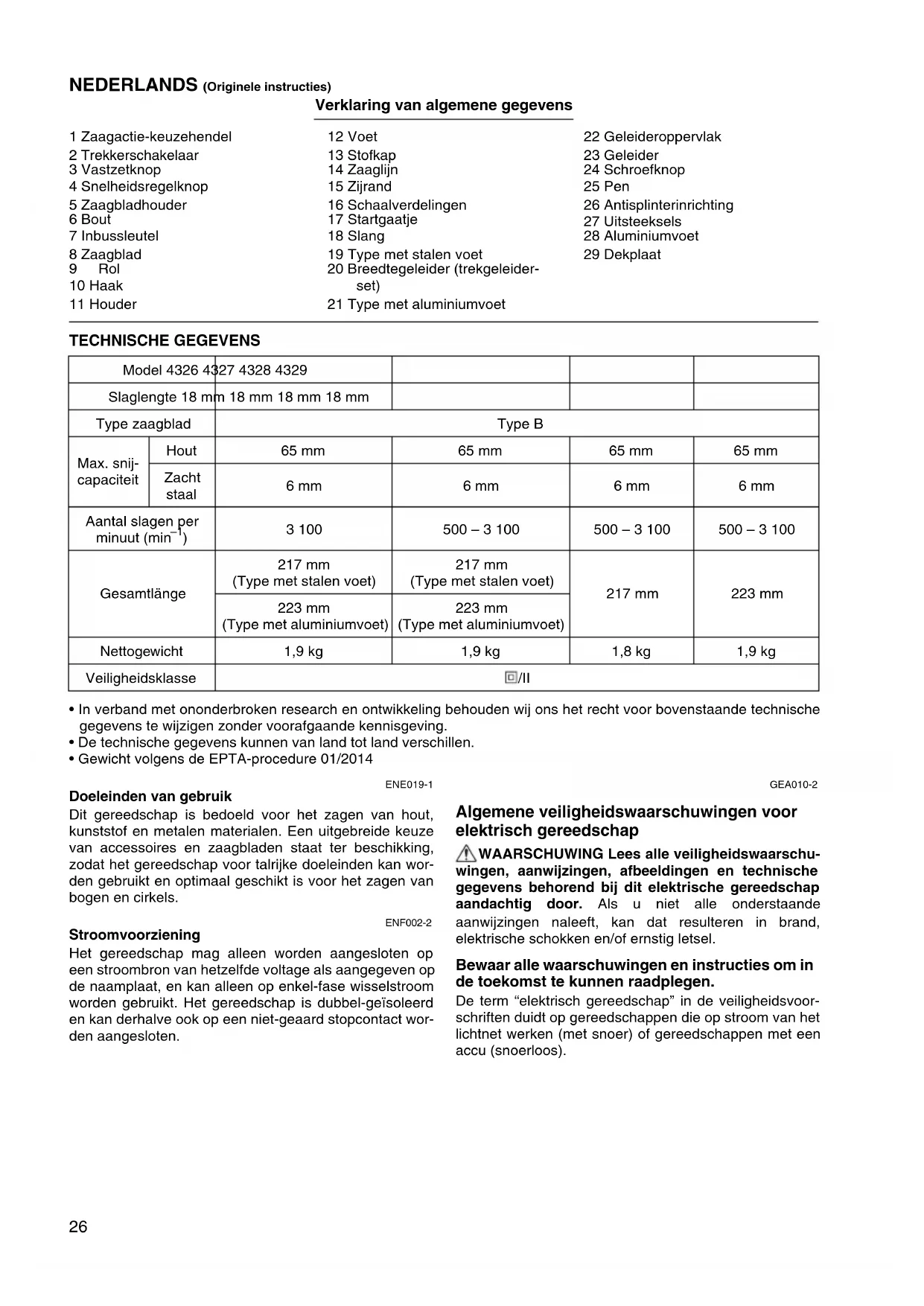

NEDERLANDS (Originele instructies)

Verklaring van algemene gegevens

1 Zaagactie-keuzehendel

4 Snelheidsregelknop

16 Schaalverdelingen

19 Type met stalen voet

20 Breedtegeleider (trekgeleider-

21 Type met aluminiumvoet

22 Geleideroppervlak

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande technische

gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Gewicht volgens de EPTA-procedure 01/2014 ENE019-1 Doeleinden van gebruik

Dit gereedschap is bedoeld voor het zagen van hout,

kunststof en metalen materialen. Een uitgebreide keuze

van accessoires en zaagbladen staat ter beschikking,

zodat het gereedschap voor talrijke doeleinden kan wor-

den gebruikt en optimaal geschikt is voor het zagen van

bogen en cirkels. ENF002-2 Stroomvoorziening

Het gereedschap mag alleen worden aangesloten op

een stroombron van hetzelfde voltage als aangegeven op

de naamplaat, en kan alleen op enkel-fase wisselstroom

worden gebruikt. Het gereedschap is dubbel-geïsoleerd

en kan derhalve ook op een niet-geaard stopcontact wor-

den aangesloten. GEA010-2 Algemene veiligheidswaarschuwingen voor

elektrisch gereedschap

WAARSCHUWING Lees alle veiligheidswaarschu-

wingen, aanwijzingen, afbeeldingen en technische

gegevens behorend bij dit elektrische gereedschap

aandachtig door. Als u niet alle onderstaande

aanwijzingen naleeft, kan dat resulteren in brand,

elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in

de toekomst te kunnen raadplegen.

De term “elektrisch gereedschap” in de veiligheidsvoor-

schriften duidt op gereedschappen die op stroom van het

lichtnet werken (met snoer) of gereedschappen met een

(Type met stalen voet)

(Type met stalen voet)

(Type met aluminiumvoet)

(Type met aluminiumvoet)

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR DECOUPEERZAGEN

1. Houd elektrisch gereedschap vast aan het geïso-

leerde oppervlak van de handgrepen wanneer u

werkt op plaatsen waar het accessoire met ver-

borgen bedrading of zijn eigen snoer in aanra-

king kan komen. Wanneer het accessoire in

aanraking komt met onder spanning staande dra-

den, zullen de niet-geïsoleerde metalen delen van

het gereedschap onder spanning komen te staan

zodat de gebruiker een elektrische schok kan krij-

2. Gebruik klemmen of andere bevestigingsmidde-

len om het werkstuk op een stabiel platform te

bevestigen en te ondersteunen. Het werkstuk is

onstabiel en er is gevaar voor controleverlies wan-

neer u het werkstuk met de hand vasthoudt of het

tegen uw lichaam houdt.

3. Draag altijd een veiligheidsbril of een bescherm-

bril. Een gewone bril of een zonnebril is GEEN

4. Vermijd het zagen op spijkers. Inspecteer het

werkstuk op eventuele spijkers en verwijder ze

5. Zaag geen werkstukken die te groot zijn.

6. Controleer vooraf of er voldoende ruimte voorbij

het werkstuk is, zodat het zaagblad niet tegen de

vloer, een werkbank e.d. zal stoten.

7. Houd het gereedschap stevig vast.

8. Zorg dat het zaagblad het werkstuk niet raakt

voordat u de trekschakelaar indrukt.

9. Houd uw handen uit de buurt van bewegende

10. Laat het gereedschap niet onnodig ingescha-

keld. Bedien het gereedschap alleen terwijl u het

11. Schakel het gereedschap uit en wacht totdat het

zaagblad volledig tot stilstand is gekomen alvo-

rens het zaagblad van het werkstuk te verwijde-

12. Raak het zaagblad of het werkstuk niet aan

onmiddellijk na het werk; deze kunnen gloeiend

heet zijn en brandwonden veroorzaken.

13. Laat het gereedschap niet onbelast draaien wan-

neer zulks niet nodig is.

14. Sommige materialen bevatten chemische stoffen

die giftig kunnen zijn. Wees voorzichtig dat u

geen stof inademt en het stof niet op uw huid

komt. Volg de veiligheidsinstructies van de leve-

rancier van het materiaal op.

15. Draag altijd het stofmasker/gasmasker dat

geschikt is voor het materiaal en de toepassing

BEWAAR DEZE INSTRUCTIES.

Laat u NIET misleiden door een vals gevoel van com-

fort en bekendheid met het gereedschap (na veelvul-

dig gebruik) en neem alle veiligheidsvoorschriften

van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de vei-

ligheidsvoorschriften in deze gebruiksaanwijzing

kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIES LET OP:

• Zorg altijd dat het gereedschap is uitgeschakeld en niet op een stopcontact is aangesloten voordat u functies op het

gereedschap instelt of controleert.

Selecteren van de zaagactie (Voor modellen 4328/4329) (Fig. 1)

Dit gereedschap kan met twee zaagacties worden gebruikt: Zagen in een cirkelbaan of in rechte lijn (op en neer). Tij-

dens zagen in een cirkelbaan, wordt het zaagblad door de zaagactie naar voren geduwd en vermeerdert de zaagsnel-

Om de zaagactie te veranderen, draait u gewoon de zaagactie-keuzehendel naar de gewenste stand.

Zie de tabel om de juiste zaagwerking te kiezen.

Werking van de schakelaar (Fig. 2)

• Alvorens het netsnoer op het stopcontact aan te slui-

ten, dient u altijd te controleren of de trekkerschakelaar

juist werkt en bij loslaten naar de “OFF” positie terug-

Om het gereedschap te starten, drukt u gewoon de trekker

in. Laat de trekker los om het gereedschap te stoppen.

Voor langdurig zagen drukt u eerst de trekker en dan de

Om het gereedschap vanuit deze vergrendelde stand te

stoppen, wordt de trekker helemaal ingedrukt en vervol-

Stand Zaagactie Toepassingen

0 Zagen zonder pendelslag

Zagen van zacht staal, roestvrij staal en plastic.

Schoon zagen van hout en gelaagd hout.

I Zagen met kleine pendelslag Zagen van zacht staal, aluminium en hard hout.

II Zagen met middelgrote pendelslag

Zagen van hout en gelaagd hout.

Snel zagen in aluminium en zacht staal.

III Zagen met grote pendelslag Snel zagen in hout en gelaagd hout.28

Snelheidsregelknop (Voor modellen 4327/4328/

De zaagsnelheid kan worden ingesteld op een willekeu-

rige snelheid tussen 500 en 3 100 slagen per minuut

door de snelheidsregelknop naar links of rechts te

draaien. Draai de knop in de richting van nummer 6 om

de snelheid te vermeerderen, en in de richting van num-

mer 1 om de snelheid te verminderen.

Raadpleeg de tabel voor het selecteren van de snelheid

die geschikt is voor het te zagen werkstuk. De geschikte

snelheid hangt echter ook af van het type of de dikte van

het werkstuk. In het algemeen, kunt u met hogere snel-

heden sneller zagen, maar het zaagblad zal dan minder

• Als het gereedschap continu gedurende een lange tijd

op lage snelheid wordt gebruikt, zal de motor overbe-

last en oververhit raken.

• De snelheidsregelknop kan niet verder dan 6 en niet

verder terug dan 1 worden gedraaid. Probeer niet de

knop met geweld voorbij 6 of 1 te draaien, aangezien

de snelheidsregeling dan niet meer juist zal werken.

• Zorg altijd dat het gereedschap is uitgeschakeld en niet

op een stopcontact is aangesloten alvorens enig werk

aan het gereedschap uit te voeren.

Installeren of verwijderen van het zaagblad

• Verwijder altijd alle spaanders of verontreinigingen van

het zaagblad en/of de zaagbladhouder. Als u dit ver-

zuimt, bestaat er kans dat het zaagblad niet goed vast-

gezet zal zijn, hetgeen ernstige verwonding kan

• Raak het zaagblad of het werkstuk niet aan onmiddel-

lijk na het gebruik; deze kunnen gloeiend heet zijn en

brandwonden veroorzaken.

• Zet het zaagblad altijd goed vast. Als het zaagblad

onvoldoende goed is vastgezet, kan het breken en ern-

stig persoonlijk letsel ontstaan.

• Gebruik uitsluitend type B zaagbladen. Als u een ander

zaagblad dan type B gebruikt, wordt het zaagblad

onvoldoende goed vastgezet waardoor ernstig per-

soonlijk letsel kan ontstaan.

Om het zaagblad te monteren, draait u de bout op de

zaagbladhouder met de inbussleutel linksom.

Terwijl de tanden van het zaagblad naar voren wijzen,

steekt u het zaagblad zo ver mogelijk in de zaagbladhou-

der. Zorg ervoor dat de achterrand van het zaagblad in

de rol past. Draai daarna de bout rechtsom vast om het

zaagblad vast te zetten.

Om het zaagblad te verwijderen, volgt u de procedure in

omgekeerde volgorde.

• Smeer de rol af en toe.

Opbergplaats voor de inbussleutel (Fig. 6)

Wanneer u de inbussleutel niet gebruikt, bergt u deze op

de plaats aangegeven in de afbeelding op, om te voorko-

men dat deze wordt verloren.

Afstellen van de rol (Voor modellen 4326/4327)

Draai de bout op de achterzijde van de gereedschaps-

voet los met de inbussleutel. Verschuif de houder zodat

de rol net tegen het zaagblad aankomt. Draai daarna de

bout weer vast om de gereedschapsvoet en de houder

• Draag altijd een veiligheidsbril, ook wanneer u het

gereedschap gebruikt met de stofkap naar omlaag

Breng de stofkap omlaag om te voorkomen dat spaan-

ders in het rond vliegen. Voor verstekzagen dient u de

stofkap echter helemaal omhoog te brengen.

• Houd de voet van het gereedschap altijd vlak met het

werkstuk. Als u dit niet doet, kan het zaagblad breken,

hetgeen ernstige verwonding kan veroorzaken.

• Beweeg het gereedschap langzamer vooruit tijdens het

zagen van bochten en bij ornamentzagen. Als u het

gereedschap dwingt, kan een schuin zaagoppervlak

ontstaan en het zaagblad breken.

Schakel het gereedschap in zonder dat het zaagblad iets

raakt en wacht tot het zaagblad op volle snelheid draait.

Plaats dan de voet van het gereedschap vlak op het

werkstuk en beweeg het gereedschap langzaam naar

voren langs de van te voren op het werkstuk aange-

brachte zaaglijn. (Fig. 9)

Zagen onder een schuine hoek

• Zorg er altijd voor dat het gereedschap is uitgeschakeld

en het netsnoer uit het stopcontact is verwijderd, alvo-

rens de voet van het gereedschap schuin te zetten.

• Breng de stofkap helemaal omhoog alvorens schuine

zaagsneden te maken.

Door de gereedschapsvoet schuin te zetten kunt u

schuin zagen bij een willekeurige hoek tussen 0° en 45°

(links of rechts). (Fig. 10)

Draai met de inbussleutel de bout aan de achterkant van

de voet los. Beweeg de voet zodat de bout vlak in het

midden van de kruisvormige sleuf in de voet komt te zit-

Kantel de gereedschapsvoet om de gewenste schuine

hoek te krijgen. Op de rand van het motorhuis wordt de

verstekhoek aangegeven door een schaalverdeling.

Draai daarna de bout vast om de voet vast te zetten.

Te zagen werkstuk Nummer op regelknop

Roestvrij staal 3 – 4

Zagen tot helemaal tegen de kant (Fig. 13)

Draai met de inbussleutel de bout aan de achterkant van

de voet los en schuif de voet helemaal naar achteren.

Draai daarna de bout vast om de voet vast te zetten.

Voor het uitzagen van figuren kunt u methode A of B

A) Voorboren van een startgaatje

Om figuren onmiddellijk in het midden van het werk-

stuk uit te zagen, en dus niet vanaf de rand, dient u

eerst een startgaatje met een diameter van 12 mm of

meer te boren. Steek het zaagblad door dit gaatje en

begin dan met te zagen. (Fig. 14)

U hoeft geen startgaatje te boren of geen geleides-

nede te maken indien u voorzichtig als volgt te werk

(1) Houd het gereedschap schuin voorover door

alleen het voorste gedeelte van de voet op het

werkstuk te laten rusten, met de punt van het

zaagblad net boven het werkstukoppervlak.

(2) Oefen een beetje druk uit op het gereedschap om

te voorkomen dat de voorrand van de voet kan

bewegen, en schakel het gereedschap in. Laat het

achterste van het gereedschap langzaam zakken.

(3) Naarmate het zaagblad door het werkstuk heen

zaagt, laat u de voet van het gereedschap lang-

zaam op het werkstukoppervlak zakken.

(4) Zaag verder op de normale manier.

Afwerken van de randen (Fig. 16)

Voor het afwerken van randen of voor nauwkeurig op

maat zagen, laat u het zaagblad lichtjes langs de

gezaagde randen lopen.

Voor het zagen van metaal dient u altijd een geschikt

koelmiddel (snijolie) te gebruiken. Wanneer u dit niet

doet, zal het zaagblad snel slijten. In plaats van een koel-

middel te gebruiken, kunt u ook de onderkant van het

Stofafzuiging (Fig. 17)

U kunt schoner werken door dit gereedschap op een

Makita stofzuiger aan te sluiten. Steek de slang van de

stofzuiger in de opening aan de achterkant van het

gereedschap. Breng de stofkap omlaag alvorens het

gereedschap te gebruiken.

• Stofafzuiging is niet mogelijk tijdens zagen onder een

Breedtegeleider (optioneel accessoire)

• Zorg er altijd voor dat het gereedschap is uitgeschakeld

en het netsnoer uit het stopcontact is verwijderd, alvo-

rens accessoires te installeren of te verwijderen.

1. Rechte stukken zagen (Fig. 18, 19, 20 en 21)

Wanneer u herhaaldelijk stukken die 160 mm of min-

der breed zijn wilt zagen, kunt u snel rechte en

schone sneden krijgen door de breedtegeleider te

Om de breedtegeleider te installeren, steekt u deze

met zijn geleider naar beneden gericht door de

rechthoekige opening op de zijkant van de gereed-

schapsvoet. Schuif de breedtegeleider naar de posi-

tie van de gewenste breedte, en draai dan de bout

vast om hem vast te zetten.

2. Cirkels en bogen zagen (Fig. 22, 23, 24 en 25)

Wanneer u cirkels of bogen met een straal van

170 mm of minder wilt zagen, dient u de breedtege-

leider als volgt te installeren.

Steek de breedtegeleider met zijn geleider naar

boven gericht door de rechthoekige opening op de

zijkant van de gereedschapsvoet. Steek de pin van

de cirkelgeleider door een van de twee gaatjes in de

geleider. Zet de pin vast door de schroefknop erop

Schuif nu de breedtegeleider naar de positie van de

gewenste straal, en zet deze vast door de bout vast

te draaien. Schuif daarna de voet van het gereed-

schap helemaal naar voren.

• Gebruik altijd zaagbladen Nr. B-17, B-18, B-26 of

B-27 wanneer u cirkels of bogen wilt zagen.

Antisplinterinrichting voor stalen voet

(optioneel accessoire) (Fig. 26)

Om splintervrije zaagsneden te krijgen, kunt u de anti-

splinterinrichting gebruiken. Om het antisplinterinrichting

te monteren, zet u de voet in de voorste stand en plaatst

u het apparaat tussen de twee uitsteeksels van de voet.

• Het antisplinterinrichting kan niet worden gebruikt bij

Antisplinterinrichting voor aluminiumvoet

(optioneel accessoire) (Fig. 27)

Om splintervrije zaagsneden te krijgen, kunt u de antis-

plinterinrichting gebruiken. Om deze te installeren,

schuift u de gereedschapsvoet helemaal naar voren en

dan bevestigt u de inrichting vanaf de onderzijde van de

voet. Wanneer u de dekplaat gebruikt, installeert u de

antisplinterinrichting op de dekplaat.

• De antisplinterinrichting kan niet gebruikt worden voor

zagen onder een schuine hoek.

Dekplaat voor aluminiumvoet

(optioneel accessoire) (Fig. 28)

• Gebruik de dekplaat wanneer u decoratiefineerhout,

kunststof e.d. zaagt. Deze plaat beschermt gevoelige

of tere oppervlakken tegen beschadiging. Bevestig de

plaat op de onderzijde van de gereedschapsvoet.

• Zorg altijd dat het gereedschap is uitgeschakeld en zijn

stekker uit het stopcontact is verwijderd alvorens te

beginnen met inspectie of onderhoud.

• Gebruik nooit benzine, wasbenzine, verdunner, alco-

hol, enz. Dit kan leiden tot verkleuren, vervormen of

Om de VEILIGHEID en BETROUWBAARHEID van het

gereedschap te verzekeren, dienen alle reparaties,

inspectie en vervanging van koolborstels, en alle andere

onderhoudswerkzaamheden of afstellingen te worden

uitgevoerd door een erkend Makita servicecentrum, en

dit uitsluitend met gebruik van originele Makita vervan-

OPTIONELE ACCESSOIRES LET OP:

• Deze accessoires of hulpstukken worden aanbevolen

voor gebruik met het Makita gereedschap dat in deze

gebruiksaanwijzing is beschreven. Bij gebruik van

andere accessoires of hulpstukken bestaat er gevaar

voor persoonlijke verwonding. Gebruik de accessoires

of hulpstukken uitsluitend voor hun bestemd doel.

Wenst u meer bijzonderheden over deze accessoires,

neem dan contact op met het plaatselijke Makita service-

• Breedtegeleider-set (trekgeleider-set)

• Antisplinterinrichting

• Slang (Voor stofzuiger)

• Dekplaat (Voor type met aluminiumvoet)

• Sommige van de onderdelen in deze lijst kunnen bijge-

leverd zijn als standaard-accessoires. Deze accessoi-

res kunnen per land verschillend zijn.

De typisch, A-gewogen geluidsniveaus vastgesteld vol-

• De opgegeven geluidsemissiewaarde(n) is/zijn geme-

ten volgens een standaardtestmethode en kan/kunnen

worden gebruikt om dit gereedschap te vergelijken met

andere gereedschappen.

• De opgegeven geluidsemissiewaarde(n) kan/kunnen

ook worden gebruikt voor een beoordeling vooraf van

• Draag oorbeschermers.

• De geluidsemissie tijdens het gebruik van het elek-

trisch gereedschap in de praktijk kan verschillen

van de opgegeven waarde(n) afhankelijk van de

manier waarop het gereedschap wordt gebruikt en

met name welk soort werkstuk wordt verwerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden

getroffen ter bescherming van de operator die zijn

gebaseerd op een schatting van de blootstelling

onder praktijkomstandigheden (rekening houdend

met alle fasen van de bedrijfscyclus, zoals de tijds-

duur gedurende welke het gereedschap is uitge-

schakeld en stationair draait, naast de

ingeschakelde tijdsduur).

De totaalwaarde van de trillingen (triaxiale vectorsom)

vastgesteld volgens EN62841-2-11:

Toepassing: zagen in metaalplaat

Toepassing: zagen in metaalplaat

• De opgegeven trillingstotaalwaarde(n) is/zijn gemeten

volgens een standaardtestmethode en kan/kunnen

worden gebruikt om dit gereedschap te vergelijken met

andere gereedschappen.

• De opgegeven trillingswaarde(n) kan/kunnen ook wor-

den gebruikt voor een beoordeling vooraf van de bloot-

• De trillingsemissie tijdens het gebruik van het elek-

trisch gereedschap in de praktijk kan verschillen

van de opgegeven waarde(n) afhankelijk van de

manier waarop het gereedschap wordt gebruikt en

met name welk soort werkstuk wordt verwerkt.

• Zorg ervoor dat veiligheidsmaatregelen worden

getroffen ter bescherming van de operator die zijn

gebaseerd op een schatting van de blootstelling

onder praktijkomstandigheden (rekening houdend

met alle fasen van de bedrijfscyclus, zoals de tijds-

duur gedurende welke het gereedschap is uitge-

schakeld en stationair draait, naast de

ingeschakelde tijdsduur).

EG-VERKLARING VAN CONFORMITEIT Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgesloten als Aan-

hangsel A bij deze gebruiksaanwijzing.31

ESPAÑOL (Instrucciones originales)
