Tipo de produto	Serra elétrica combinada (serra de esquadria radial e serra circular de mesa)
Marca	Makita
Modelo	LH1040F
Diâmetro da lâmina	255 mm – 260 mm
Espessura do corpo da lâmina	1,6 mm – 1,8 mm
Diâmetro do furo (fora da Europa)	25,4 mm e 25 mm
Diâmetro do furo (Europa)	30 mm
Velocidade em vazio	4 800 min⁻¹
Capacidade de corte máx. (serra de esquadria, lâmina 260 mm, bisel 0°, esquadria 0°)	69 mm (A) × 130 mm (L)
Capacidade de corte máx. (serra circular de mesa)	40 mm (espessura)
Dimensões da mesa	260 mm × 405 mm
Dimensões (C × L × A)	530 mm × 476 mm × 535 mm
Peso líquido	14,3 kg
Classe de proteção	I
Alimentação	Corrente monofásica, isolação dupla, sem aterramento
Nível de pressão sonora (LpA)	93 dB(A)
Nível de potência sonora (LWA)	107 dB(A)
Vibrações (valor total)	≤ 2,5 m/s²
Iluminação	Lâmpada integrada (modelo LH1040F)
Dispositivo de segurança	Protetores de lâmina inferiores e superior, faca separadora, travamento do eixo
Sistema de aspiração	Conexão para aspirador e saco de pó fornecido
Manutenção	Limpar os protetores com um pano úmido; trocar os carvões regularmente; lubrificar as partes deslizantes
Acessórios fornecidos	Lâmina, placa auxiliar, saco de pó, chave de soquete, mesas auxiliares, empurrador, etc.
Usos previstos	Corte preciso de madeira e alumínio (sem metais ferrosos)

Perguntas frequentes - LH1040F MAKITA

Como trocar a lâmina da serra Makita LH1040F?

Para trocar a lâmina, primeiro desligue a ferramenta. Coloque a mesa superior na posição elevada e trave a alavanca na posição elevada com o pino de parada. Solte o parafuso de aperto do protetor inferior B, depois solte o parafuso sextavado da tampa central usando a chave. Levante o protetor inferior A e a tampa central. Pressione o travamento do eixo e solte o parafuso sextavado (rosca à esquerda) girando para a direita. Remova o parafuso, o flange externo e a lâmina. Monte a nova lâmina respeitando o sentido de rotação, depois recoloque o flange e o parafuso apertando para a esquerda. Recoloque os protetores e aperte o parafuso.

Como ajustar o ângulo de corte de esquadria?

Solte a alavanca girando-a para a esquerda. Gire a base rotativa enquanto abaixa a alavanca de travamento. Quando o índice indicar o ângulo desejado no setor, aperte a alavanca totalmente girando para a direita. Certifique-se de sempre fixar a base rotativa após cada ajuste.

Como ajustar o ângulo de corte em bisel?

Solte a alavanca na parte traseira da ferramenta girando para a esquerda. Empurre a alavanca para a esquerda para inclinar a lâmina até o ângulo desejado na escala. Reaperte a alavanca totalmente girando para a direita para fixar o braço.

Que tipos de materiais posso cortar com esta serra?

Esta serra é projetada para cortar madeira, alumínio e materiais similares. Não corte metais ferrosos (pregos, parafusos) nem materiais inflamáveis. No modo serra circular de mesa, o alumínio não é permitido. Use sempre uma lâmina adequada ao material.

Como usar a serra no modo serra circular de mesa?

Abaixe a mesa superior até a altura desejada. Instale o invólucro da lâmina na mesa giratória. Trave a alavanca na posição baixa com o pino de parada. Use a guia paralela e empurradores para guiar a peça. Nunca faça cortes à mão livre; use sempre a guia paralela. Siga as instruções de segurança para evitar contragolpes.

Como limpar e fazer a manutenção da serra?

Sempre desligue a ferramenta antes da manutenção. Limpe os protetores de lâmina com um pano úmido (sem solvente). Remova cavacos e poeira após cada uso. Lubrifique as partes deslizantes com óleo de máquina. Substitua os carvões quando estiverem desgastados (marca de desgaste). Leve a ferramenta a um centro autorizado Makita para reparos.

Quais acessórios são fornecidos com o modelo LH1040F?

A serra é fornecida com: lâmina, placa auxiliar, saco de pó, chave de soquete, mesas auxiliares, empurrador, guia paralela, faca separadora e outros acessórios conforme o mercado. Consulte a lista completa no manual.

Como transportar a serra com segurança?

Desligue a ferramenta. Ajuste o bisel a 0° e a base rotativa completamente à esquerda. Abaixe a alavanca e trave-a com o pino de parada. Remova as mesas auxiliares e o saco de pó, se necessário. Segure a ferramenta pelos dois lados da base.

O que fazer se a lâmina prender durante o corte?

Desligue imediatamente o contato. Não force. Desconecte a ferramenta. Aguarde a parada completa da lâmina. Solte a peça removendo-a cuidadosamente. Verifique se a lâmina não está danificada e se a faca separadora está alinhada. Antes de recomeçar, certifique-se de que a peça está bem imobilizada.

Como reduzir os riscos de contragolpe?

Use sempre a faca separadora e o protetor de lâmina. Mantenha a lâmina bem afiada. Certifique-se de que a guia paralela está paralela à lâmina. Não avance a peça muito rápido ou bruscamente. Evite serrar peças tortas ou deformadas. Use empurradores para peças pequenas.

MANUAL DE UTILIZADOR LH1040F MAKITA

O segunte minha os símbolos realizados para a ferramenta. Certifique-se de que compreende o seu significado antes dautilização.

Symboler

• Apenas para paises da UE

Devido à presença de componentes perigosos no equipamento, o equipamento elétrico e eletrónico usado pode ter um impacto negativo no meio ambiente e na saudé humana.

Não elimine aparehos eletricos e eletrónicos juntamente com resíduos dométricos!

De acordo com a Diretiva europeia relativa aos resíduos de equipamentos eletricos e eletrónicos e a respetiva adaptação à legisção nacional, os equipamentos eletricos e eletrónicos usados devem ser recolhidos separadamente e entrega num ponto de recolha分开 para resíduos Municipais, que opere de acordo com os regulamentos de proteção ambiental.

Tal é indicado pelo símbolo de contentor de lixo com rodas barrado com una cruz colocado no equipoamento.

Kun for lande inden for EU

DESCRIPCION DEL FUNCIONAMENTO

PRECAUCION:

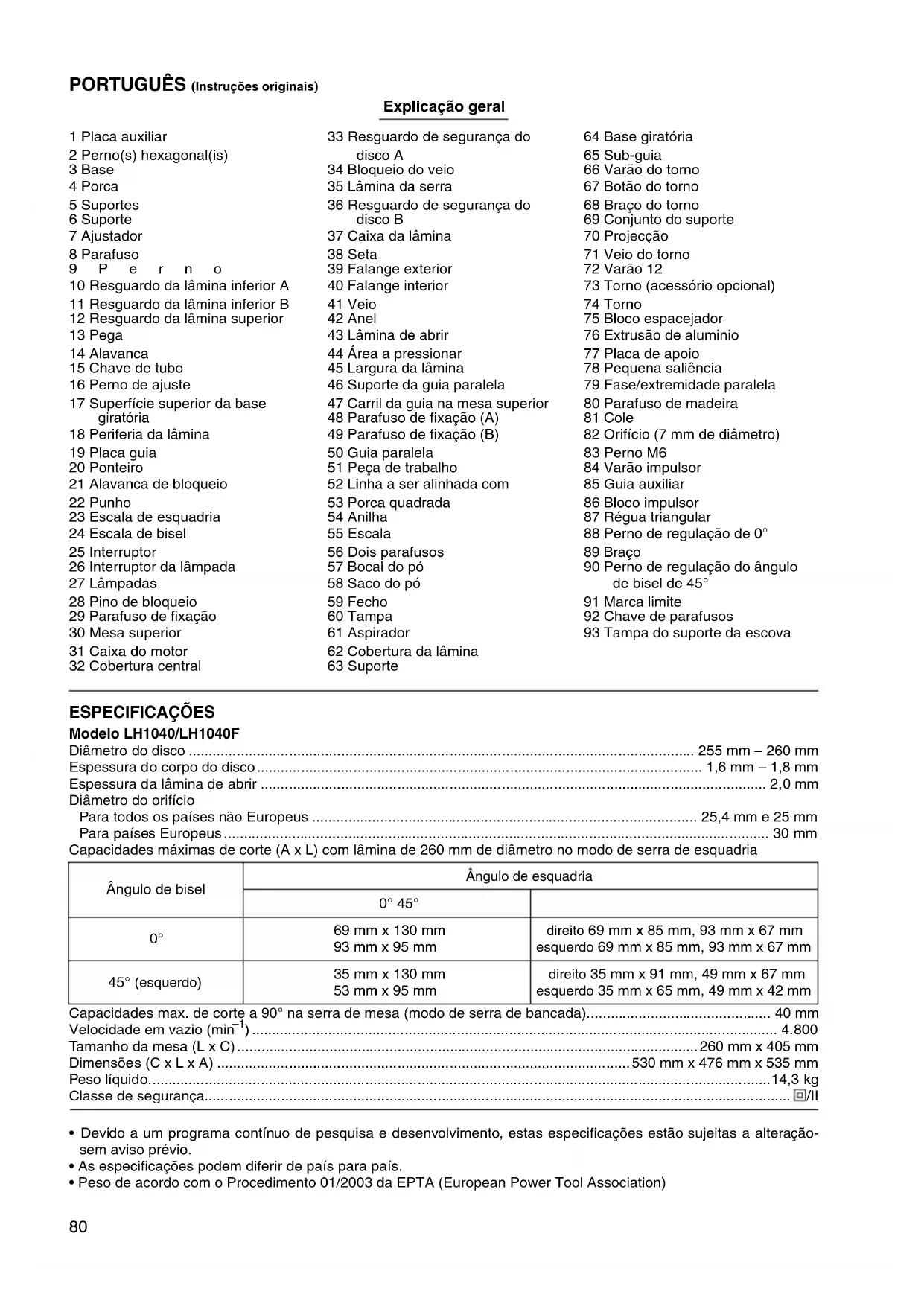

1 Placa auxiliar	33 Resguardo de segurança do disco A	64 Base giratória
2 Perno(s) hexagonal(is)		65 Sub-guia
3 Base	34 Bloqueio do veio	66 Varão do torno
4 Porca	35 Lâmina da serra	67 Botão do torno
5 Suportes	36 Resguardo de segurança do disco B	68 Braço do torno
6 Suporte		69 Conjunto do suporte
7 Ajustador	37 Caixa da lâmina	70 Projecção
8 Parafuso	38 Seta	71 Veio do torno
9 P e r n o	39 Falange exterior	72 Varão 12
10 Resguardo da lâmina inferior A	40 Falange interior	73 Torno (cessório optional)
11 Resguardo da lâmina inferior B	41 Veio	74 Torno
12 Resguardo da lâmina superior	42 Anel	75 Bloco esplacejador
13 Pega	43 Lâmina de abrir	76 Extrusão de aluminio
14 Alavanca	44 Área a pressionar	77 Placa de apoio
15 Chave de tubo	45 Largura da lâmina	78 Pequena saliência
16 Perno de ajuste	46 Suporte da guía paralela	79 Fase/extremidade paralela
17 Superficie superior da base giratória	47 Carril da guia na mesa superior	80 Parafuso de madeira
	48 Parafuso de fixação (A)	81 Cole
18 Periferia da lâmina	49 Parafuso de fixação (B)	82 Orifácio (7 mm de diâmetro)
19 Placa guia	50 Guia paralela	83 Perno M6
20 Ponteiro	51 Peça de trabalho	84 Varão impulsor
21 Alavanca de bloqueio	52 Linha a ser alinhada com	85 Guia auxiliar
22 Punho	53 Porca quadrada	86 Bloco impulsor
23 Escala de esquadria	54 Anilha	87 Régua triangular
24 Escala de bisel	55 Escala	88 Perno de regulação de 0°
25 Interruptor	56 Dois parafusos	89 Braço
26 Interruptor da lâmpada	57 Bocal do pó	90 Perno de regulação do ângulo
27 Lâmpadas	58 Saco do pó	de bisel de 45°
28 Pino de bloqueio	59 Fecho	91 Marca limite
29 Parafuso de fixação	60 Tampa	92 Chave de parafusos
30 Mesa superior	61 Aspirador	93 Tampa do suporte da escova
31 Caixa do motor	62 Cobertura da lâmina
32 Cobertura central	63 Suporte

ESPECIFICAÇÖES

Modelo LH1040/LH1040F
Diámetro do disco	255 mm - 260 mm
Espessura do corpo do disco	1,6 mm - 1,8 mm
Espessura da lámina deAbrir	2,0 mm
Diámetro do orifácio
Para todos os País não Europeus	25,4 mm e 25 mm
Para País Europeus	30 mm
Capacidades máimas de corte (A x L) com lámina de 260 mm de diámetro no modo de serra de esquadria

Ángulo de bisel	Ángulo de esquadria
	0° 45°
0°	69 mm x 130 mm93 mm x 95 mm	direito 69 mm x 85 mm, 93 mm x 67 mmesquerdo 69 mm x 85 mm, 93 mm x 67 mm
45° (esquerdo)	35 mm x 130 mm53 mm x 95 mm	direto 35 mm x 91 mm, 49 mm x 67 mmesquerdo 35 mm x 65 mm, 49 mm x 42 mm

Capacidades max. de corte a 90^ na serra de mesa (modo de serra de bancada). 40 mm

Velocidade em vazio (^-1) 4.800

Tamanho da mesa (L x C) 260 mm x 405 mm

Dimensoes (C x L x A) 530 mm x 476 mm x 535 mm

• Devido a um programa continuo de pesquisa e desenvolvimento, estas espécificações estáu sujeitas a alteração sem avis prévio.
• As espécificações podem diferir de País para País.
• Peso de acordo com o Procedimento 01/2003 da EPTA (European Power Tool Association)

Fins a que se destina

Esta ferramenta foi Concebida para cortes direitos precios e (so quando utilizes como serra de esquadria na mesa inferior) cortes de esquadria em madeira.

ENF002-2

Alimentação

A ferramenta so deve ser ligada a uma fonte de alimentacao com a mesma voltagem da indicaça na placac decharacteristicas, e so funcaoa com alimentacao de corrente alterna monofasia. Tem umsystema de isolamento duplo e pode, por isso,utilizar tomasas sem ligacao a terra.

GEA010-1

Avisos gerais de seguranca para ferramentas electricas

AVISO! Leia todas os avisos de segança e todas as instruções. O não cumprimento de todos os avisos einstrções pode originar quando electrico, incendio /ou ferimentos graves.

Guarde todos os avis e instruções para futuras referências.

ENB088-5

1. Verifique cuidadosamente a lamina quando a rachas ou deformacao antes do funciona. Substitua imeditamente uma lamina danificada.
2. Não utilize a serra sem resguardos e a lámina de abrir no lugar, especialmente antes de uma mudança de modo. Verifique que os resguardos da lámina fecham corretoamente antes de cadautilização. Não utilize a serra se os resguardos da lámina não se movimentarem livramente efecharem instantanenteamente. Nunca prenda os resguardos da lámina na posicao de abertura. Qualquer operacao irregular dos resguardos da lámina deve ser corrigida imeditamente.
3. Utilize apenas lâminas de serra espécificadas pelo fabricante e que estejam em conformidade com a EN847-1. A largura do sulco do corte tem de ser maior do que a lâmina separadora e o corpo da lâmina tem de ser maisAGO que a lâmina separadora.
4. Não utilize lâminas fabricadas com aço de alta velocidade.
5. Use proteção ocular.
6. Use proteção auditiva para reduzir o risco de perda auditiva.
7. Use luvas para manusear as lâminas de serra (as lâminas de serra devem ser transporteis num suporte sempre que está praticado) e materiais não tratados.
8. Ligue a ferramenta a um aparelho de recolha do po.
9. Guarde sempre o varão impulsor quando o não estiver a utiliser.
10. Mantenha a area à volta da ferramenta limpa e sem aparas ou desperdicios.

11. O operador deve estar adequamente treinado na utilização, regulação e operação da ferramenta.

12. Pare e deslige a serra quando a deixar sem vigilência.

13. Para reduzir o ruido certifique-se de que a lamina está afiada e limpa.
14. Utilize apenas láminas de serra marcadas com uma velocidade Tmaxa igual ou superior do que a velocidade semarga Marcada na ferramenta.
15. Quando a ferramenta está instalada com um laser ou LED, não os substitua por outros不同类型. Peça a reparação num centro de assistência autorizada.
16. Não retire os recortes ou outras partes da coisa de trabalho da区内 de corte quando a ferramenta está a functionar com uma lamina de serra sem resguardo.
17. A ferramenta não deve ser usada para Abrir ranhuras, rebarbas e resíduos.
18. Antes de transporte a ferramenta, cubra sempre a parte superior da lamina de serra pelo resguardo superior e fixe todas as peças moveris. quando levantar ou transporte a ferramenta, não utilize o resguardo como pega de transporte.
19. Limpe e tenha cuidado para não estragar o veio, falanges (principalmente a superficie de instalacao) e perno hexagonal antes ou quando instalaba a lamina. Estragar estas partes pode estrugar a lamina. Ma instalacao pode causar vibracao/ oscilação ou patinar da lamina. Utilize so as falanges especialicas para esta ferramenta.
20. Utilize os acessórios recomendados neste manual. Autilização de acessórios não adequados tal como rodas abrasivas de corte podem causar danos.
21. SeLECTIONA a lamina de serra correcta para o material a ser cortado.
22. Não corte objetivos metalicos, como pregos e parafusos. Inspeção e retireiros os pregos, parafusos e outros materiais estranhos da peça antes da operação.
23. Tire todos os nos soltos da peça de trabalho ANTES de fazer aURTAR.
24. Não utilize a ferramenta na presença de liquidos flamáveis ou gases.
25. Para sua segurarca, retire aparas, pedacos微量元素, etc. da area de trabajo e do topo da mesa antes de ligar a ferramenta à corrente e inicial a operacao.
26. Mantenha as mãos e posicao-se ou qualquer pessoa perto, fora do rumo da serra e sem ser em LINHA com a lamina da serra. Evite contacto com a lamina a rodar por inercia. Pode aussi可能导致 injúarias e não se aproxime da lamina.
27. Esteja sempre alerta, especialmente durante operações repetitivas, monotonas. Não se abandone a um senso de falsa segança. As lâminas não perdoam.
28. Certifique-se de que o travao do veio está solto antes de ligar o interruptor.
29. Antes de utilizes a ferramenta numa peça de trabalho real, deixe-a funcionar durante um pouco. Tenha cuidado com vibração ou oscilação que pode indicar ma instalação ou lamina mal equilibrada.

30. Espere até que a lámina atinja toda a velocidade antes deURTAR.

31. Pâre imeditamente a operação se notatione qualquer coisa de anomal.

32. Desligue a ferramenta e espere que a lamina da serra pâre antes de deslocar a peça de trabalho ou mudar os ajustes.
33. Desligue a ferramenta da corrente antes de mudar a lamina, fazer qualquer manutenção ou quando não está em uso.

34. Algum po Criado pela operacao contente quimicos que podem causar cancro, defeitos de nascenca ou outros males de reproducao. Alguns exemplos desses quimicos são:

35. chumbo de material pintado com base de chumbo e,

36. arsenico e crémio de madeira tratada quimica-mente.

O risco destas exposicao varia dependendo da frequencia com que faz este tipo de trabalho. Para reduzir a sua exposicao a"These quimicos:做工arhe numa area bem ventilada e travailehcom equipamento de protecao adequado, tal como masscaras para o poque são especialmente concebidos para fazer particas microscopicas.

1. Mesmo que utilize a ferramenta de acordo com as instruções providenciadas, não é possível Eliminar todos os factores que influenciam os riscos residuais. Podem surgir os seguiços riscos decorrentes do design e construção da ferramenta:

2. Danos à saude provocados por vibrações nos braços e mais se a ferramenta électrique for realizada por um periodo de tempo prolongado e se a operação ou manutençao não for feita correctamente.

3. Ferimentos ou danos causados por acessórios soltos e que podem se(desprender da ferramenta de forma inesperada devido a avaria repentina, desgaste ou instalação Incorrecta.

1. Substitua a plac de corte quando estiver gasta.
2. Utilize um varão ou um bloco impulsor para evitar travahabar com as mãos e dedos perto da serra da lamina.
3. Certifique-se de que o BRAço está bem preso quando faz cortes de bisel. Aperte a alavanca para a direita para fixar o BRAço.
4. Não execute qualquer operação com a ajuda das mãos. A peça de trabalho tem de estar bem firme, encostada à base rotativa e a guia com o torno de bancada durante todas as operações. Nunca utilize as mãos para segurar a peça de trabalho.
5. Certifique-se de que a ferramenta está estavel antes de cada corte.
6. Fixe a ferramenta num torno de bancada, se necessario.
7. Suporte as peças de trabalho longas com os suportes adiconais apropiados.
8. Nunca corte peças de trabalho tao preocupas que nao consigam ficar bem seguras no torno. Uma peça de trabalho mal segura pode provocar recuo e ferimentos pessoas graves.

9. Não utilize a serra paraURTar material que não sera madeira, aluminio ou material semelhante.

10. Certificque-se de que a base giratoria está correctamente presa de modo a que não se desloque durante a operação.

11. Certifique-se de que a lamina não contacta a base giratoria na posicao inferior e não está em contacto com a peça de trabalho antes de ligar o interruptor.
12. Agarre na pega firmamente. Preste atençao a que a pega se move para cima e para baixo ligeiramente durante o arranque e a paragem.

QUANDO UTILIZA O MODO DE SERRA DE MESA (SERRA DE BANCADA):

1. Certifique-se de que o BRAço está preso segura-mente na posicao de trabalho. Aperte a alavanca para a direita para fixar o BRAço.
2. Certifique-se de que a mesa da serra de bancada está presa fixamente na_altura desejada.
3. Não execute qualquer operacao com a ajuda das mãos. Ter as mãos livres significa usar as mãos para suportar ou guiar a peça de trabalho em vez de uma guia paralela.
4. Certifique-se de que a lámina não está em contacto com a lámina de Abrir ouça de trabalho antes de ligar o interruptor.
5. Preste especial atenção às instruções para reduzir o risco de RECUO. RECUO é uma reacção repentina a uma lamina presa, torcida ou mal alinhada. RECUO causa a execção da peça de trabalho da ferramenta paraTRS, na direção do operador. RECUOS PODEM ORIGINAR DANOS PESSOAIS GRAVES. Evite RECUOS mantendo a lamina afiada, mantendo a guia paralela paralela à lamina, mantendo a lamina de Abrir e o resguardo da lamina no seu lugar e a funcioneram correctamente, não soltando a peça de trabalho até que a tenha empurrado completeness até passar a lamina e não cortando uma peça de trabalho que esteja tornida ou dobrada ou que não tenha uma extremidade direita para guiar ao longo da guia.
6. Evite alimentação abrupta, rápida. Alimente devagar quando canta peças duras. Não dobre ou torça a coisa de trabalho quando alimenta. Se a lamina ficar presa na coisa de trabalho, deslque imeditamente a ferramenta. Deslgue a ferramenta da corrente. Solte a coisa.

GUARDE ESTAS INSTRUÇÉS.

AVISO:

Não permita queboltou ou familiaridade com o produit (adquirido com o uso repetido) substitua a aderência estrita as regras de seguranca da ferramenta. MA INTERPRETAÇÃO ou não seguito das regras de seguranca estabelecidas neste manual de instruções pode causar danos pessoas sérios.

INSTALACAO

PRECAUÇA:

• Mantenha a area do chao a volta do nivel da ferramenta bem limpa e sem aparas ou pedacos de corte.

Instalacao da placac auxiliar (Fig. 1 e 2)

Instale sempre a placá auxiliar utilizes a ranhura na base da ferramenta e prenda-a apertando o perno hexagonal antes da operação.

Para os paises europeus

Instalacao das abraçadeiras (Fig. 3 e 4)

Instale as abraçadeiras nosinouslados da base e prendaas com os parafusos.

Regule os ajustadores de forma a que fazer contacto com a superficie do solo.

Montagem na bancada (Fig. 5)

A ferramenta deve ser presa utilizing dois pernos a uma superficie nivelada e estavel utilizing os orificios para os pernos existentes na base da ferramenta. Istoaabdará a evitar que se incline e possiveis danos.

DESCRIÇÃO FUNCIONAL

PRECAUÇA:

• Ceritifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de regular ou verificar qualquer funcão da ferramenta.

• Certifique-se de que a pega não pode ser descida sem empurrar a alavanca que está à esquerda da pega.
• Certifique-se de que os resguardos da lamina inferior A e B não abrem a menos que a alavanca perto da pegacka seja empurrada para a posicao mais superior da pega.

Quando desce a pegao quando empurra a alavanca para a esquerda, o resguardo da lamina inferior A levanta automaticamente. O resguardo da lamina inferior B levanta quando contacta com a peça de trabalho. Os regurados das laminas inferiores tem molas e por isso voltam para a sua posicao original quando o corte termina e a pegao levantada. O resguardo da lamina superior cai direito na superficie superior(beforea peça de trabalho ter passado por baixo. NUNCA ESTRAGUE OU RETIRE OS RESGUARDOS DAS LAMINAS INFERIORES, A MOLA QUE PRENFDE O RESGUARDO DA LAMINA INFERIOR OU O RESGUARDO DA LAMINA SUPERIOR.

Para sua segurarça pessoal, mantenha sempre todos os resguardos das lâminas em condições. Qualquer operação irregular dos resguardos deve ser corrigida imeditamente. Verifique que a aceção de mola para returno dos resguardos da lâmina inferior funciona correctamente. NUNCA UTILIZE A FERRAMENTA SE O RESGUARDO INFERIOR, ARRUELA OU O RESGUARDO DA LÁMINA SUPERIOR ESTIVEREM ESTRAGADOS, DEFEITUOSOS OU RETIRADOS. É EXTRAORDINIAMIENTE PERIGOSO E PODE CAUSAR DANOS PESSOAIS SÉRIOS.

Se qualquer dos resguardos transparentes da lamina ficarem sujos, ou particulas de po aderirem de modo a lamina deixe de ser fácilmente visivel, desligue a serra da corrente e limpe cautadosamente os resguardos com um pano humido. Não utilizes solventes ou produits de limpeza à base de petróleo nos resguardos de plastico.

Se o resguardo da lamina inferior A estiver especialmente sujo e a visao atraves do resguardo for dificil proceda como se segue. Fixe a mesa superior na posicao completeness elevada, levante a pega completeness, empurre completeness o pino de bloqueio com a pega completeness levantada e utilize a chave de tubo fornecida para libertar o perno hexagonal quePRENEA a cobertura central.Solte o perno hexagonal rodando-o para a esquerda e levante o resguardo da lamina inferior A e a cobertura central quando empurra a alavanca para a esquerda.Com o resguardo da lamina inferior A assimposacionado,a limpeza pode ser mais completa e eficiente.Quando termina a limpeza,execute o procedimento inverso e prenda o perno.

Se for o mesmo caso acima para o resguardo da lamina superior, solte o parafuso que o prende com uma chave de parafusos e retire o resguardo da lamina superior. Depois da limpeza, volta a instalá-lo seguramente prendendo o parafuso de modo que o resguardo da lamina superior se desloque para cima e para baixo.

Se qualquer destes resguardos perdern a cor com o tempo ou por exposicao a luz UV,contacte um centro de assistencia da Makita para um novo resguardo. NAO TRANSFORME OU RETIRE OS RESGUARDOS.

Manutenção da capacidade Tmaxima de corte (Fig. 8 e 9)

Esta ferramenta foi regulada na fabrica para.Oferecer a maxima capacidade de corte para una lamina de serra de 260~mm

Quando instalala una lamina nova, verifie sempre a posicao limite inferior da lamina e se necessario, regule como se segue:

PRECAUÇA:

• Quando faz este ajuste, posicao a mesa superior na posicao inferior(before de desligar a ferramenta da corrente.

Primeiro, deslue g a ferramento da corrente. Posicione a mesa superior na posicao inferior. Desa a pega completeness. Utilize a chave de tubo para rodar o perno de ajuste que se encontra debaixo do orificio maior na mesa superior, ate que a periferia da lamina fique ligeiramente saliente debaixo da superficie superior da base giratoria no punto onde a face frontal da placagua encontra a superficie superior da base giratoria.

Com a ferramenta desligada da corrente, rode a lamina com a mao quando mantem a pega completeness para baixo para se certificar de que a lamina nao contacta nenhuma parte da base inferior. Volte a regular ligeiramente se necessario.

PRECAUÇÂO:

• Depois de instalar uma lamina nova, certifique-se sempre de que a lamina não contacta qualquer parte da base inferior quando a pegu está Completely descida. Faça sempre isto com a ferramenta desligada da corrente.

Regulação do angulo de esquadria (Fig. 10)

Solte o punho rodando-o para a esquerda. Rode a base giratoria在哪o pressiona a alavanca de bloqueio. Quando tiver deslocado o punho para a posicao ondo o ponteiro aponta para o angulo desejado na escala de esquadria, aperte firmamente o punho para a direita.

PRECAUÇA:

• Quando roda a base giratoria, certifique-se de que levanta a pega completeness.

• Depois de mudar o angulo de esquadria, prenda sempre a base giratoria apertandofirmamente o punho.

Regulação do ângulo de bisel (Fig. 11 e 12)

Para regular o angulo de bisel, liberte a alavanca na parte traseira da ferramenta para a esquerda.

Empurre a pega para a esquerda para inclinar a lamina da serra até que o ponteiro aponte para o ángulo desejado na escalá de bisel. Em seguida aperte a alavanca firmamente para a direita para prender o BRAço.

PRECAUÇA:

• Quando inclina a lamina da serra, certifique-se de que levanta a pega completeness.
• Depois de Mudar o angulo de bisel, prenda sempre o braço aparto a alavanca.

Acão do interruptor (Fig. 13)

PRECAUÇA:

• Antes da operacao, certificque-se de que a ferramenta liga e desliga.

Para iniciar a ferramenta, pressione o botao ON ( I ). Para parar, pressione o botao OFF ( O )

Empurge a posicao superior do interruptor para ligar a luz e a inferior para desligar.

PRECAUÇAO:

• Não olhe para a luz ou para a fonte de iluminação direcção.

NOTA:

• Utilize um pano seco para limpar a sujidade das lentes da lampada. Tenha cuidado para não riscar as lentes da lampada quando possible diminuiar a illuminação.

Regulação do nível da mesa superior (Fig. 15)

Para regular o;nivel da mesa superior, solte as das alavancas rodando-as para a esquerda e em seguida levante ou {?ca a mesa superior. Aperte estas alavancas firmamente depuis da regulação.

AVISO:

• Posicao a mesa superior na posicao mais elevada quando utilizes a ferramenta no modo de serra de esquadria e na posicao desejada quando utilizes no modo de serra de mesa (serra de bancada).

MONTAGEM

PRECAUÇAO:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de executar qualquer inspecção na ferramenta.

Instalar ou retiring a lamina da serra

PRECAUÇAO:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de instalar ouutar a lamina.
• Utilize so a chave da Makita fornecida para instalar ouutar a lamina. Se assim não for pode resultar em aperto excessivo ou insufficiente do perno hexagonal. Pode causar danos.

Prenda a mesa superior na posicao mais elevada. Prenda a pega na posicao elevada empurrando o pino de bloqueio. (Fig. 16)

Paraunar lamina, primeiro solte o parafuso de fixa-acionde mode a que o resguardo da lamina inferior Besteja descido como indica na figura. (Fig. 17)

Em seguida utilize o chave de tubo para libertar o perno hexagonal quePRENE A COBERTURA central rodando-o para a esquerda. Levante o resguardo da lamina inferior A e cobertura central quando empurra a alavanca perto da pegara para a esquerda.(Fig.18)

Pressione o bloqueio do veio para prender o eixo e utilize a chave de tubo para libertar o perno hexagonal para a direita. Em seguida retire o perno hexagonal, falange exterior e lamina. (Fig. 19)

Para instalar a lamina, monte-a residuosamente no eixo certificando-se de que a direcção da seta na superficie da lamina corresponde a direcção da seta na caixa da lamina. Instale a falange exterior e o perno hexagonal e em seguida utilize a chave de tubo para aperture o perno hexagonal (para a maior esquerda) segurarmente para a esquerda quando pressiona o bloqueio do veio. (Fig. 20 e 21)

NOTA:

• Quando instala a lámina da serra, certificque-se de que a colocao do lado de fora do resguardo da lámina B primo e em seguida levante-a de modo a que a lámina sera finalmente colocada no resguardo da lámina B.

PRECAUÇA:

• O anel de 25,0 mm ou 30 mm de diametro externo está instalado de fabrica no veio. Antes de montar a lamina no veio, certifique-se sempre de que o anel correto para orificio da lamina que pretende usar está instalado no veio. (Fig. 22)

Volte a colocar o resguardo da lamina inferior A e a cobertura central na sua posicao original. Em seguida aperte o perno hexagonal para a direita para prender a cobertura central. Levante o resguardo da lamina B o mais possivel e aperte o parafuso de fixacaofirmamente enquanto o agarre na posicao elevada. Desca a pega para se certificar de que os resguardos da lamina inferior se deslocam correctamente. Certifique-se de que o bloqueio do veio soltou o veio antes de fazer o corte.

Regulacao da lamina de abrir

Antes de regular a lamina deAbrir, solte as duas alavancas rodando-as para a esquerda e pressione a mesa superior no lado direito perto da lamina deAbrir para a sua posicao mais baixa. Em seguida prenda a mesa superior firmamente voltando a aperture as duas alavancas como indicado na figura. (Fig. 23)

Deve haver una abertura de circa de 4 - 5mm entre a lamina deAbrir e os dentes da lamina.Regule a lamina deAbrir como desejar soltando osdos pernos hexagonais para a esquerda com a chave hexagonal e medindo a distancia.Aperte ospernos hexagonais seguramente em seguida verifique se o resguardo da lamina superior travaHa bem antes de cortar. (Fig.24)

A lamina deAbrir foi instalada antes de sair da fabrica de modo a que a lamina e a lamina deAbrir estejam em linha direita. (Fig. 25)

PRECAUÇAÑO:

• Se a lamina e a lamina deAbrir não estiverem alinhadas correctamente, poder做不到perigosamente durante a operacao. Certificque-se de que a lamina deAbrir esta posicionada entre as两大 extremidades dos dentes da lamina quando vista de cima. Pode sofrer danos pessoas seriços quando utilize a ferramenta sem uma lamina deAbrir alinhada corretoamente. Se não estiverem alinhadas por qualquer razao,mande-as reparar a um centro de assistencia da Makita.
• Não retire a lamina de abrir.

Instalar e regular a guia paralela

1. Instale a guia paralela de modo a que o suporte da guia paralela encaixe no carril da guia. Aperte o parafuso de fixação (B) para a direita na guia paralelafirmamente.
2. Solte o parafuso de fixação (A).
3. Deslize a guia paralela e prenda-a de modo a que extremidade mais afastada de si da guia esteja alinhada com o punto em que a extremidade darente da lamina da serra mal aparece na superficie superior da peça de trabalho. A razão deste ajustamento é reduzir o risco de recuo para o operador da peça cortada quando fica presa entre a lamina da serra e a guia paralela e é finalmente empurrada para o operador. A LINHA 3 varia em espessura da peça de trabalho ou doível da mesa. Regule a posicao da guia paralela de acordo com a espessura da peça de trabalho.

DepoS de regular a guia paralela, aperte o aparafuso de fixacao (A) firmamente. (Fig. 26 e 27)

NOTA:

• Existem quatro发展模式 de posicionar a guia paralela como indicado na figura. (Fig. 28) A guia paralela tem das festas nos seuis lados, uma fresta com uma franja elevada perto no mesmo lado e a outras sem. Utilize a superficie da guia paralela com esta franja virada para a peça de trabalho so quando certa um bocado de uma peça de trabalho final.
• Para Mudar o modo da guia paralela, retire a guia paralela do suporte da guia paralela soltando o parafuso de fixacao (A) e mudando o modo como a guia paralela está virada para o suporte da guia paralela, de modo a que a guia paralela esteja virada para o suporte da guia paralela de acordo com o seu trabalho como indicado na figura. (Fig. 29)

Coloque a porca quadrada no suporte da guia paralela na parte traseira de cada fresta da guia paralela de modo a que encaixem como indicao na figura.

Para Mudar do modo A ou B para o modo C ou D, ou caso inverso, retire a porca quadrada, arruela e parafuso de fixacao (A) do suporte da guia paralela e em seguida posicao o parafuso de fixacao (A), arruela e porca quadrada na posicao oposta do suporte da guia paralela comparada com a posicao original. Aperte o parafuso de fixacao (A) firmamente(before de insertar a porca quadrada do suporte da guia paralela na fresta da guia paralela.

Cologne aorca quadrada no suporte da guia paralela na extremidade posterior de qualquer das frestas da guia paralela de modo a que encaixem como indicaqado na figura.

A guia paralela foi regulada na fabrica de modo a que esteja paralela com a superficie da lamina. Certificque-se de que está paralela. Para se certificar que a guia paralela está paralela com a lamina, {?a a mesa para a posicao mais baixa de modo a que a lamina apareça na posicao superior da mesa. Marque um dos dentes da lamina com um lápiz. Meça a distancia (A) e (B) entre a guia paralela e a lamina. Faça as两大 medicacoes utilizing o dente marcado com o lápiz. Estas两大 medicacoes devem ser identicas. Se a guia paralela não estiver paralela com a lamina, proceda como se segue: (Fig. 30 e 31)

(1) Rode os dois parafudos de regulação para a esquerda.
(2) Desloque ligeiramente a extremidade posterior da guia paralela para a direita ou esquerda até que fique paralela com a lamina.
(3) Aperte osinous parafusos na guia paralela firmamente.

PRECAUÇA:

• Certifique-se de que regula a guía paralela de modo a que esteja paralela con a lámina ou pode ocorro um recuo perigoso. (Fig. 32)
• Certifique-se de que regula a guía paralela de modo a que não contacte con o resguardo da lámina superior ou a lámina da serra.

Saco do po

Autilização do saco do po torna a operação de corte limpa e recolha do po mais fácil. Para prender o saco do po, colque-o no local do po. (Fig. 33)

NOTA:

• No modo de serra de esquadria, colocque o saco do pós na parte traseira do bocal.

Quando o saco do pó se encontrar meio cheio, retire-o da ferramenta e tire o dato. Esvazie o saco do pó do seu conteudo, batendo-lhe ligeiramente para remover as particulas aderentes no interior que podem dificuldar a recolha. (Fig. 34)

Se ligar um aspirador de po à sua serra pode executar um trabalho mais eficiente e limpo.

Para instalar a cobertura da lamina quando utilizes o modo de serra de mesa (modo de bancada), rode a base giratoria para o angulo de esquadria de 0^ (veja a secção intitulada "Regulacao do angulo de esquadria") e coloque a cobertura da lamina na mesa giratoria de modo a que a cobertura da lamina esteja centrada sobre a fresta para a entrada da lamina na mesa giratoria e em seguida prenda a pegna na posicao inferior empurrando completeness o pino de bloqueio como indicao na figura. (Fig. 35)

NOTA:

• Para prender o saco do po ao bocal do po da frente no modo de serra de mesa (modo de bancada), primeiro retire a tampa do bocal do po da frente e em seguida prenda o saco do po ao bocal.
• Quando não está a utiliser o saco do po, volta sempre a colocar a tampa no local do po darente.
• Quando utilizes a ferramenta no modo de serra de mesa (modo de bancada), certifique-se de que a cobertura da lamina está instalada na mesa giratoria.

Prender a peça de trabalho

Sempre que possível, prenda a peça de trabalho com o torno optional. Se precisar de usar a sua maior para agarrar a peça de trabalho, deve-o fazerfirmemente e com segurar de modo a não perdor o controle da peça de trabalho. A sua maior e BRAço devem ser mantidos bem afastados da area da lamina (minimo 100 mm). Introduza a peça de trabalho firmamente contra a guia paralela com os seu dedos por cima da guia paralela. A peça de trabalho deve colocada firmamente na base giratória.

AVISO:

• Nunca utilizes as suas mãos para prender uma coisa de trabalho que require a sua mão esteja mais perto do que 100mm da area da lâmina. Neste caso, utilize sempre o torno optional para prender a coisa de trabalho. Depois de qualquer operacao de corte, levante a lâmina gentilmente. Nunca levante a lâmina até que esteja Completely parada. Pode resultar em danos sérios.

PRECAUÇAO:

• Quando canta peças de grande comprimento, utilize suportes que sejam da alta da face superior da base giratória. Não confie apenas no torno vertical e/ou horizontal (os dois.optionais) para fixar a pegá de trabalho. (Fig. 36)

O material fino tends aelor. Apoei a peça de trava-lho a todo o comprimento para evitar que a lamina prenda e possiveis RECUOS.

Sub-guia (apenas para paises europeus) (Fig. 37)

• Quando realizar cortes de bisel para a esquerda, vire a sub-guía para fora. Caso contrario, entrada em contacto com a lamina ou com una parte da ferramenta, provocando possíveis ferimentos graves no operador.

Torno vertical (accessorio optional) (Fig. 38)

O torno vertical pode ser instalado em两大 espécies, tanto a esquerda como a direita da placá guía ou do Concurrente suporte (accessório optional). Introduza o varão do torno no orificio na placá guía ou no Concurrente de suporte e aparece o parafuso para prender o varão do torno.

Posizione o braço do torno de acordo com a espessura e forma da peça de trabalho e prenda o braço do torno apertando o parafuso. Se o parafuso para PRENDER O BRAço do torno contactar a placá guía, instale o parafuso no lado oposto do braço do torno. Certifique-se de que nenhuma parte da ferramenta contacta o torno quando desce a pegā completeness. Se alguma parte contactar o torno, volta a posicionar o torno.

Pressione a peça de trabalho direita contra a placá guia e a base giratória. Posicao a peça de trabalho na posicao de corte desejada e prenda-afirmemente apertando o botão do torno.

PRECAUÇA:

• A peça de trabalho deve ser presafirmamente contra a base giratória e placaguiia.

Torno horizontal (accessorio optional) (Fig. 39)

O torno horizontal pode ser instalado tanto a esquerda como a direita da base. quando executa cortes de esquadria de 15^ ou superior, instale o torno horizontal no lado oposto à direção em que vai rodar a base giratória. Rodando o botão do torno para a esquerda, o parafuso fica solta e o eixo do torno pode ser movimentado rapidamente para fora e para dentro. Rodando o botão do torno para a direita, o parafuso mantém-se preso. Para agarrar a peça de trabalho, rode o botão do torno com cuidado até que a projecção atinja a sua posicao superior e em seguida aperte-o seguramente. Se o botão do torno forço paraarethro ou para fora quando está a ser rodado para a direita, a projecção pode parar num angulo. Neste caso, volta a rodar o botão do torno para a esquerda até que o parafuso fique solte antes de o voltar a rodar cuidadosamente para a direita.

A largura maximala da peça de trabalho que pode ser presa pelo torno horizontal é 130mm

Suportes e Conjunto de suporte (accessórios...)

Os所提供tes e o Conjunto do所提供e poder ser instalados em qualquer dos lados como um meio conveniente de所提供ar peças de trabalho horizontally. Instaleas como indica na figura. Em seguida aperte os parafusos firmamente para prender os所提供tes e o Conjunto do所提供e. (Fig. 40)

Quando canta peças de trabalho compridas utilize o Conjunto suporte-varão (accessório optional). Consiste deinous conjuntos de suporte e真皮 varões 12. (Fig. 41)

PRECAUÇA:

• Suporte sempre peças de trabalho compridas nivelas com a superficie da base giratória para cortes precisos e para fazer perigosa perca de controlo.

OPERACAO

PRECAUÇA:

• Antes da'utilisation, certifique-se de que liberta a pega da sua posicao inferior puxando o pino de bloqueio.
• Certifique-se de que a lamina não está em contacto com a peça de trabalho, etc., antes de ligar o interruptor.

• Quando utilizes a ferramenta no modo de serra de esquadria, prenda a mesa superior na posicao mais elevada de modo a que a lamina da serra nunca fique saliente da superficie superior da mesa superior.

PRECAUÇA:

• Não aplicou pressão excessiva na pega quando corte. Força demasiada pode resultar em sobrecarga do motor e/ou diminui a eficiência do corte. Empurre a pega para baixo so com a forca necessária para um corte suave e sem diminuição significativa na velocidade da lamina.
• Pressione suavamente a pega para baixo para executar o corte. Se a pega for pressionada para baixo com fora ou se aplicar fora lateral, a lamina vibrar e deixara uma marca (marca de serra) na pega de trabalho e o corte não sera preciso.

1. Corte de pressão (Fig. 42)

Prenda a peça de trabalho contra a placá guía e base giratória.

Ligue a ferramenta sem que a lamina faça qualquer contacto e espere até que a lamina atinja toda a velocidade antes de a descer. Em seguida desça a pega suavente para a posicao completenessamente descida para cortar a peça de trabalho. quando o corte termina, desligue a ferramenta e ESPERE ATE QUE A LAMINA PARE antes de a voltar a colocar na posicao elevada.

2. Corte de esquadria

Refira-se à descrição prévia "Regulacao do angulo de esquadria".

3. Corte de bisel (Fig. 43)

Solte a alavanca e incline a lamina da serra para o angulo de bisel regulado (Refira-se a "Regulacao do angulo de bisel" descriita anteriormente). Certificque-se de que volta a aperture a alavanca firmamente para prender seguramente o angulo de bisel selecionado. Prenda a peça de trabalho contra a placagua e base giratoria. Certificque-se de que o carreto está puxado completeness paraTRS para o operador. Ligue a ferramenta sem que a lamina faça qualquer contacto e espere ate que a lamina atinja a velocidade maxima. Em seguida不该a cuidadosamente a pegaté à posicao mais baixa quando aplica pressao em paralelo com a lamina. Quando o corte estiver conclusido, desligue a ferramenta e ESPERE ATÉ QUE A LAMINA ESTEJA COMPLETAMENTE PARADA antes de a fazer voltar a posicao totalmente elevada.

PRECAUÇA:

• Certifique-se sempre de que a lamina se movimenta para boa na direção de bisel durante um corte de bisel. Mantenha as mês afastadas do percurso da lamina.

• Durante um corte de bisel pode ser criada uma condição em que a peça cortada cai encostada à lámina. Se a lámina for levantar quando ainda está a rodar, esta peça pode ser apanhada pela lámina e estilharçao que pode ser perigoso. A lámina SO delve ser levantar quando estiver completeness parada.

• Quando pressiona a pega para baixo, aplique pressão paralelamente à lâmina. Se a pressão não for paralela à lâmina durante o corte, o ângulo da lâmina pode mudar e o corte não sera preciso.

• (Apenas para paises europeus) Coloque sempre a sub-guia na parte exterior quando realizar cortes de bisel para a esquerda.

4. Corte composto

Corte composto é o processo em que um ángulo de bisel é feito ao mesmo tempo em que um ángulo de esquadria é cortado na peça de trabalho. O corte composto pode ser executado no ángulo indicado naabela.

Ângulo de bisel Ângulo de esquadria
45° Esquerdo e	Direito 0° – 45°

006366

Quando executa corte composto refira-se as explicacoes de "Corte de pressao", "Corte de esquadria" e "Corte de bisel".

5. Corte de extrusões de aluminio (Fig. 44)

QuandoPREnde extrusoes de aluminio,utilize calgos ou bocados de madeira como indentado na figura para evaporar deformacao do aluminio. Utilize um lubricamente de corte quando corte a extrusao de aluminio para evaporar accumulacao do material do aluminio na lamina.

PRECAUÇA:

• Nunca tenteURTAR extrusoes de aluminio espessas ou redondas.Extrusoes de aluminio espessas podem soltar-se durante a operacao e extrusoes de aluminio redondas nao podem ser seguras firmamente com esta ferramenta.
• Nunca corte alúnio no modo de serra de mesa (modo de bancada).

6. Revestimento de madeira

Autilização de um revestimento de madeira assegura que as peças de trabalho não estilhacem. Prenda um revolvimento de MADEira à placá guia utilizing os orificções na placá guía.

Veja a figura relativamente as dimensoes sugeridas de um revestimento de madeira.

005577

PRECAUÇAO:

• Utilize madeira com espessura uniforme para o revolvimento de madeira.
• Utilize parafusos para prender o revestimento de madeira à placá guía. Os parafusos devem ser instalados de modo a que as cabecas dos parafusos estejam abaixo da superficie do revestamento de Madeira.
• quando o revestamento demadeira está colocado, não rode a base giratória com a pegá descida. A lamina e/ ou o revestamento deMadeira ficarão estragados.

7. Corte do mesmo comprimento repetidamente (Fig. 45)

Quando canta varias peças de material com o mesmo comprimento, de 240 mm a 400 mm a utilizacao da placac de apoio faculdaruna operacao mais eficiente. Instale a placac de apoio no suporte como indicao na figura.

A linhe a LINHA de corte na sua peca de trabalho com o lado esquerdo ou direito da ranhura na placac de corte e quando placac de apoio nao estiver emutilacao, solte o parafuso e rodea a placac de aoio para nao interferir. Em seguida prenda a placac de regulacao com o parafuso. Quando nao utilizear a placac de regulacao, liberte o parafuso e coloque a placac de regulaao ondne nao interfira com o trabalho.

NOTA:

• A utilização do Conjunto suporte-varão (acessório optional) permitte cortes repetidos com o mesmo compromimento até 2.200 mm.

CORTAR COMO SERRA DE MESA (MODO DE BANCADA)

PRECAUÇAO:

• (Para ferramentas para paises europeus) Quando se utilizes a ferramenta no modo de serra de mesa (modo de bancada), vire a sub-guia para fora e realize os seguições procedimentos.

Quando utilizes a ferramenta no modo de serra de mesa (serra de bancada), (no caso das ferramentas para os paises europeus, vire a sub-guia para fora e) coloque a cobertura da lámina na mesa giratória de modo a que a cobertura da lámina esteja centrada sobre a fresta para a entrada da lámina na mesa giratória e as两大 pequenas saliências no lado debaixo da cobertura da lámina encaixem na fresta semicircular na periferia da mesa giratória como indicaço na figura e em seguida prenda a pega na posção mais inferior empurrando o pino de bloqueio. Se não prender a cobertura da lámina, a mesa não pode ser baixada. (Fig. 46)

PRECAUÇA:

• Utilize sempre "ajudantes" tal como varão impulsor e blocos impulsores quando existe o perigo de que as suas mês ou dedos chequem perto da lámina.
• Prenda sempre a peça de trabalhofirmamente com a mesa e a guía paralela. Não enterte nem torça quando alimenta. Se a peça de trabalho for entortada ou torcida, pode ocorro um recuo perigoso.
• NUNCA retire a peça de trabalho quando a lamina está a correr. Se necessitar de tirar a peça de trabalho antes de acabar o corte, primeiro desligue a ferramenta quando agarra na peça de trabalhofirmamente. Esperé até que a lamina esteja completeness parada antes de tirar a peça de trabalho. Se o não fazer pode originar recuos perigosos.

• NUNCA retire bocados de material cortado quando a lamina está a correr.

• NUNCA coloque a sua mão ou dedos no caminho da lamina da serra.

• Prenda sempre a guía paralelafirmamente ou podocorrerrecuosperigosos.
• Utilize sempre "ajudantes" tais como varões impulsores e blocos impulsores ao cortar peças de trabalho(PC)pequenas ou estreitas.

Ajdantes

Varões e blocos impulsores ou guiás auxiliares sãotipso de "ajudantes".Utilize-os para fazer cortes seguros eCERTOSsem a necessidade do operador contactar alâmina com qualquer parte do corpo.

Bloco impulsor (Fig. 47)

Utilize una peça de contraplacado com 15 mm.

A pegadeve estar no centro da peça de contraplacado. Prenda com cola e parafusos de madeira como indicado.

Uma peça pouco de fazer de 10mm× 9mm× 30~mm delve ser sempre colada ao contraplacado para evaporar que a lamina encrave se o operador por engano cortar o bloco impulsor. (Nunca use pregos no bloco impulsor.)

Guia auxiliar (Fig. 48 e 49)

Faça uma guia auxiliar com peças de contraplacado de 10mm e 15mm .

Retire a guia paralela, parafuso de fixação (A) arruela plana e porca quadrada do suporte da guia paralela e em seguida coloque e prenda a guia auxiliar ao suporte da guia paralela utilizing um perno M6 mais comprido do que M6 x 50, arruelas e porca.

Cortar

PRECAUÇA:

• QuandoURTAPeças de travailho comprida ou grande, suporte sempre correctamente por detrás da mesa. NAO permita que uma placac comprida se desloque ou torca na mesa. Isso fará com que a lamina encrave e aumenta a possibídade de recuo e danos pessoas. O suporte deve ser da mesma alta do que a mesa.

• Regule a profundidade de corte um pouco superior que a espessura da peça de trabalho. Para fazer esta regulação, solte as两大 alavancas e às vezes suba a mesa superior.

• Posicao a guia paralela na largura desejada da guia e prenda-a no seu lugar apertando o parafuso de fixacao (A). Antes de cortar, certificque-se de que osdos parafusos do suporte da guia paralela está presos. Se nao estiverem suficientemente presos, voltae a aperta-los.
• Ligue a ferramenta e alimenta a peça de trabalho na lamina ao longo da quia paralela.

(1) Quando a largura da guia é 40 mm ou mais, utilize um varão impulsor. (Fig. 50)

(2) quando a largura da guía é inferior a 40 mm, o varão impulsor não pode ser realizado porque o varão impulsor baterá no resguardo da lamina superior. Utilize a guía auxiliar e bloco impulsor. Instale seguramente a guía auxiliar que está presa ao suporte da guía auxiliar na mesa.

Alimente a peça com a mão até que o fim esteja a aproximadamente 25 mm da extremidade derente da mesa superior. Continue a alimentarutilizando obloco impulsor no topo da guia auxiliar até que o corte esteja terminado. (Fig. 51)

Transportar a ferramenta

Certifique-se de que a ferramenta está desligada da corrente. Prenda a lamina no angulo de bisel de 0^ e a base giratoria completeness no angulo de esquadria esquerdo. Desa a pega completeness e prenda-a na posicao mais baixa empurrando completeness o pino de bloqueio. (Fig. 52)

Transporte a ferramenta agarrando nosinouslados da base da ferramenta como indicado na figura. Se retirar os suportes, saco do po, etc., pode transporte mais fácilmente a ferramenta. (Fig. 53)

PRECAUÇAÑO:

• Prenda sempre todas as partes moveris antes de transporte a ferramenta.

MANUTENÇA O

PRECAUÇAÑO:

• Certifique-se sempre de que a ferramenta está desligada e a ficha retirada da tomada antes de tentar executar quando inspecção ou manutençao.
• Nunca utilize gasolina, benzina, diluente, alcool ou produits semelhantes. Pode ocorrre a descoloracao, deformacao ou rachaduras.

AVISO:

• Certifique-se sempre de que a lamina está afiada e limpa para um rendimento melhor e mais seguro.

Regulacao do angulo do corte

Esta ferramenta foi preocupado para ser inñhada na fibrama, mas manuseamento pouco cuidado poderafectar o alinhamento. Se a sua ferramenta não estiveralinhada corretoamente proceda como se segue:

Solte o punho quePRENE a base giratoria. Rode a base giratoria de modo a que o ponteiro aponte para 0^ na escala de esquadria. Aperte o punho e solte os pernos hexagonais que prendem a placagua utilizing a chave de tubo. (Fig. 54)

Desça a pega completeness e prenda-a na posicao mais baixa empurrando o pino de bloqueio. Nivele o lado da lamina com a face da placaca guiia utilizing uma regua triangular, um esquadro, etc. Em seguida aperte segura-mente os pernos hexagonais na placaca guiia na ordem do lado direito. (Fig. 55)

2. Angulo de bisel

(1) Angulo de bisel de 0^

Desça a pega completeness e prenda-a na posicao mais baixa empurrando o pino de bloqueio. Solte a alavanca na detrás da ferramenta.

Rode o perno de regulacao do angulo de bisel de 0^ no lado direito da base giratoria das ou tres vezes para a direita para inclinar a lamina para a direita. (Fig. 56)

Cuidadosamente nivele o lado da lamina com a superficie superior da base giratoriautilizando uma regua triangular, um esquadro, etc., rodando o perno de regulacao do angulo de bisel de 0^ para a esquerda. (Fig. 57)

Certifique-se de que o ponteiro na base giratória aponta para 0^ na escala de bisel no braço. Se não apontar para 0^ , solte o parafuso que PREnde o ponteiro e regule-o de modo a que aponte para 0^ . (Fig. 58)

(2) Angulo de bisel de 45^

Regule o angulo de bisel de 45^ so antes de executar a regulação do angulo de bisel de 0^ . Para regular o angulo de bisel à esquerda de 45^ , solte a alavanca e incline a lamina completeness para a esquerda. Certifique-se de que o ponteiro no braço aponta para 45^ na escala de bisel no braço. Se o ponteiro não apontar para 45^ , rode o perno de regulação do angulo de bisel de 45^ noazo esquerdo do braço até que aponte para 45^ . (Fig. 59)

Substituição das escovas de carvão (Fig. 60 e 61)

Desmonte e verifies as escosas de carao regu-.
mente. Substitua-as wheno estas aprentarem um
desgaste ate a marca limite.Mantenha as escosas de
carao limpas e soltas, podendo deslizar nos suportes. Ambas as escosas de carao devem ser substituidas em
simultaneo. Utilize exclusivelyme escosas de carao
identicas.

Recorra a uma chave de fendas para退市 as tampas dos suportes de escovas. Retire as escovas de carvalo gastas, introduza as novas e fixe as tampas dos suportes.

DepoS da Utilização

• DepoS da Utilização, limpe as aparas e o poque aderiu à ferramenta com um pano ou material semelhante. Mantenha o resguardo de segança do disco limpo conforme instruções constantes da anterior secção com o-title "Resguardo da lámina". Lubrifique os componentes deslizantes com oleo de máquina para fazer a ferrugem.

Para fazer a SEGURANÇA e a FIABILIDADE do produit, as reparações e qualquer outras manutençao ou ajuste devem ser levadas a cabo peloscentros de assistência Makita autorizados,utilizando sempre peças de substituição Makita.

ACESSORIOS OPCIONAIS

PRECAUÇA:

• Estes acessórios ou extensions são recomendados para utilizesçao com a sua ferramenta Makita especificada nestemanual.Autilizacao de quaisquerotvos acessóriosou extensionspoderepresentarum risco delesoespara pessoas.Useizeapenasumaccessorioou extensiono para o fim aque sedestina.

Se necessitar de informações adiconais relativas a estas acessórios, Solicite-aso seu centro de assistência Makita.

• Láminas de serra de aço e pontas de carboneto
• Placa auxiliar
• Conjunto do torno (torno horizontal)
  Torno vertical
• Chave hexagonal 13
• Apoio do suporte
• Conjunto do suporte
• Conjunto do Suporte-varão
• Placa de apoio
• Saco do pó
• Régua triangular
  Cobertura da Iamina (Resguardo da Iamina C)
• Varão impulsor
• Conjunto de régua (Guija paralela)

NOTA:

• Alguns itens da lista podem estar incluídos na embalagem da ferramenta como acessórios padrão. Eles podem variar de País para País.

ENG905-1

Ruido

A caracteristica do nthel de ruido A determinado de accordo com EN61029:

Nivel de pressao de som (L_DA) 93 dB (A)

Nivel do som (L_WA) : 107 dB'A

Variabilitadé (K): 3 dB (A)

Utilize protectores para os ouvidos

ENG900-1

Vibracao

O valor total da vibrazione (soma vectorial tri-axial) determinado de acordo com EN61029:

Emissão de vibração (a_h) : 2,5 m/s² ou inferior

• O valor da emissão de vibração indicado foi medico de acordo com o método de teste padrão e pode ser realizado para comparar两大essorturas.
• O valor da emissão de vibração indicado pode tambem serutilizzato naavaliação preliminar daexposicao.

AVISO:

• A emissão de vibração durante a utilização real da ferramenta eletrica pode diferir do valor de emissão indicado, dependendo das formas como a ferramenta é realizada.
• Certifique-se de identificar as medidas de segurarca para proteção do operador que sejam baseadas em uma estimativa de exposicao em condições reais deutilização (considerando todas as partes do ciclo de operação, tal como quando a ferramenta está desigada e quando está a functionar em marcha lenta algo do tempo de aconteamento).

DECLARação DE CONFORMÍDADE DA CE

Apenas para os Países europeus

A declaracao de conformidade da CE está inclua como Anexo A;neste manual de instruções.
