MANUAL DE UTILIZADOR BCS550ZJ MAKITA

P Cortador de metal sem fios Manual de instruções

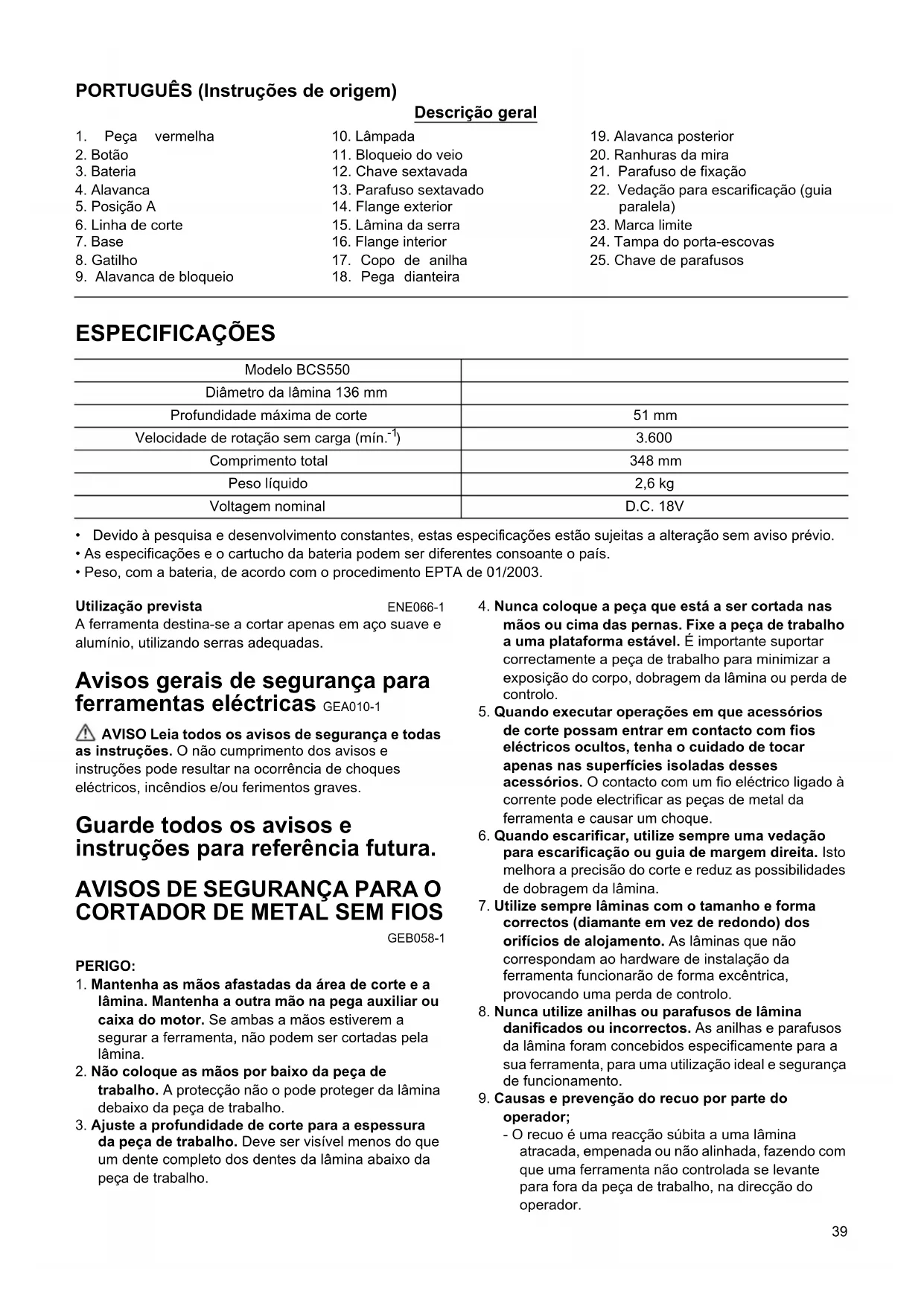

PORTUGUÊS (Instruções de origem)

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• As especificações e o cartucho da bateria podem ser diferentes consoante o país.

• Peso, com a bateria, de acordo com o procedimento EPTA de 01/2003.

A ferramenta destina-se a cortar apenas em aço suave e

alumínio, utilizando serras adequadas.

Avisos gerais de segurança para

ferramentas eléctricas GEA010-1

AVISO Leia todos os avisos de segurança e todas

as instruções. O não cumprimento dos avisos e

instruções pode resultar na ocorrência de choques

eléctricos, incêndios e/ou ferimentos graves.

Guarde todos os avisos e

instruções para referência futura.

AVISOS DE SEGURANÇA PARA O CORTADOR DE METAL SEM FIOS GEB058-1

1. Mantenha as mãos afastadas da área de corte e a

lâmina. Mantenha a outra mão na pega auxiliar ou

caixa do motor. Se ambas a mãos estiverem a

segurar a ferramenta, não podem ser cortadas pela

2. Não coloque as mãos por baixo da peça de

trabalho. A protecção não o pode proteger da lâmina

debaixo da peça de trabalho.

3. Ajuste a profundidade de corte para a espessura

da peça de trabalho. Deve ser visível menos do que

um dente completo dos dentes da lâmina abaixo da

4. Nunca coloque a peça que está a ser cortada nas

mãos ou cima das pernas. Fixe a peça de trabalho

a uma plataforma estável. É importante suportar

correctamente a peça de trabalho para minimizar a

exposição do corpo, dobragem da lâmina ou perda de

5. Quando executar operações em que acessórios

de corte possam entrar em contacto com fios

eléctricos ocultos, tenha o cuidado de tocar

apenas nas superfícies isoladas desses

acessórios. O contacto com um fio eléctrico ligado à

corrente pode electrificar as peças de metal da

ferramenta e causar um choque.

6. Quando escarificar, utilize sempre uma vedação

para escarificação ou guia de margem direita. Isto

melhora a precisão do corte e reduz as possibilidades

de dobragem da lâmina.

7. Utilize sempre lâminas com o tamanho e forma

correctos (diamante em vez de redondo) dos

orifícios de alojamento. As lâminas que não

correspondam ao hardware de instalação da

ferramenta funcionarão de forma excêntrica,

provocando uma perda de controlo.

8. Nunca utilize anilhas ou parafusos de lâmina

danificados ou incorrectos. As anilhas e parafusos

da lâmina foram concebidos especificamente para a

sua ferramenta, para uma utilização ideal e segurança

9. Causas e prevenção do recuo por parte do

- O recuo é uma reacção súbita a uma lâmina

atracada, empenada ou não alinhada, fazendo com

que uma ferramenta não controlada se levante

para fora da peça de trabalho, na direcção do

9. Alavanca de bloqueio

11. Bloqueio do veio

13. Parafuso sextavado

20. Ranhuras da mira

21. Parafuso de fixação

22. Vedação para escarificação (guia

Diâmetro da lâmina 136 mm

Profundidade máxima de corte 51 mm

Velocidade de rotação sem carga (mín.

Voltagem nominal D.C. 18V40

- Quando a lâmina está atracada ou bastante presa

pelo corte a fechar, a lâmina pára e a reacção do

motor atira a rapidamente a unidade na direcção

- Se a lâmina fica torta ou não alinhada no corte, os

dentes na parte posterior da lâmina podem

enterrar-se na superfície superior da peça de

trabalho, fazendo com a lâmina suba para fora do

corte e salte na direcção do operador.

O recuo é o resultado da má utilização da ferramenta

e/ou procedimentos de funcionamento incorrectos e

pode ser evitado tomando as devidas precauções, tal

como indicado em baixo.

• Agarre bem a ferramenta com ambas as mãos e

posicione os braços para resistir às forças de

recuo. Posicione o seu corpo para um dos

lados da lâmina, mas não alinhado com a

lâmina. O recuo pode fazer com que a ferramenta

salte para trás, mas as forças de recuo podem ser

controladas pelo operador, se forem tomadas as

• Quando a lâmina estiver a dobrar ou quando

interromper um corte por qualquer razão, solte

o gatilho e segure na ferramenta sem a mexer

no material, até que a lâmina pare

completamente. Nunca tente remover a

ferramenta da peça de trabalho ou puxar a

ferramenta para trás enquanto a lâmina se

estiver a mover, caso contrário, poderá ocorrer

um RECUO. Investigue e tome acções correctivas

para eliminar a causa do empeno da lâmina.

• Quando reiniciar uma ferramenta na peça de

trabalho, centre a lâmina no corte e verifique se

os dentes da lâmina não estão presos ao

material. Se a lâmina estiver a dobrar, poderá

levantar ou recuar da peça de trabalho, quando a

ferramenta é reiniciada.

• Dê suporte aos painéis de grandes dimensões,

para minimizar o risco de atracar a lâmina e de

recuo. Os painéis de grandes dimensões tendem a

abater sob o seu próprio peso.

Os suportes devem ser colocados debaixo do

painel em ambos os lados, perto da linha de corte e

perto da margem da extremidade do painel.

• Não utilize lâminas rombas ou danificadas. As

lâminas rombas ou incorrectamente configuradas

produzem um corte estreito, causando fricção

excessiva, atracamento da lâmina e recuo.

• As alavancas de regulação da profundidade da

lâmina e bisel devem estar apertadas e fixas

antes de cortar. Se a regulação da lâmina mudar

durante o corte, pode provocar a dobragem da

• Tenha um cuidado adicional quando efectuar

um “corte a fundo” nas paredes existentes e

outras áreas cegas. A lâmina pode cortar objectos

que provoquem recuo. Para cortes a fundo, recolha

a protecção inferior quando utilizar a respectiva

10. Verifique se a protecção inferior fecha

correctamente antes de cada utilização. Não

accione a ferramenta se a protecção inferior não

se mover livremente e não se fechar

imediatamente. Nunca prenda ou amarre a

protecção inferior na posição aberta. Se a

ferramenta cair acidentalmente, a protecção inferior

pode estar dobrada. Levante a protecção inferior com

a alavanca de recolha e certifique-se de que se move

livremente e não toca na lâmina ou qualquer outra

parte, em todos os ângulos e profundidades de corte.

Para verificar a protecção inferior, abra-a à mão e

solte, verificando se fecha correctamente. Verifique

igualmente se a alavanca de recolha não toca na

caixa da ferramenta. Deixar a lâmina exposta é

MUITO PERIGOSO e pode levar a ferimentos

11. Verifique o funcionamento e condição da mola da

protecção inferior. Se a protecção e a mola não

estiverem a funcionar correctamente, deve ser

efectuada uma operação de manutenção antes de

utilizar. A protecção inferior pode funcionar de forma

lenta devido a peças danificadas, depósitos aderentes

ou acumulação de resíduos.

12. A protecção inferior deve ser manualmente

recolhida apenas para cortes especiais, tais como

“cortes a fundo” e “cortes compostos”. Levante a

protecção inferior logo que a lâmina entre no

material, a protecção inferior deve estar

desbloqueada. Para todas as outras serragens, a

protecção inferior deve ser automaticamente

13. Verifique sempre se a protecção inferior está a

cobrir a lâmina antes de apoiar a ferramenta num

banco ou no chão. Uma lâmina desprotegida e a

abrandar fará com que a ferramenta avance para trás,

cortando tudo o que estiver no seu caminho. Tenha

em conta o tempo que a lâmina demora a parar após

o interruptor ser libertado.

14. Não pare as lâminas utilizando pressão lateral na

Não tente remover material cortado quando a

lâmina se estiver a mover.

PRECAUÇÃO: As lâminas continuam a funcionar

16. Coloque a parte mais larga da base da ferramenta

nessa parte da peça de trabalho que está bem

apoiada e não na secção que cairá quando o corte

17. Nunca tente efectuar um corte com a ferramenta

virada ao contrário num torno de bancada. Isto é

extremamente perigoso e pode levar a acidentes

18. Use óculos de segurança e protecção para os

ouvidos durante a utilização.

19. Utilize sempre lâminas recomendadas neste

manual. Não utilize discos abrasivos.

GUARDE ESTAS INSTRUÇÕES.

NÃO deixe que o progressivo à vontade com o

produto (resultante de uma utilização frequente) o

faça esquecer o estrito cumprimento das regras de

segurança de utilização do produto. A UTILIZAÇÃO41

INCORRECTA ou o não cumprimento das regras de

segurança fornecidas neste manual de instruções

podem provocar ferimentos graves.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES ENC007-4

1. Antes de utilizar a bateria leia as instruções e

chamadas de atenção de: (1) o carregador da

bateria, (2) a bateria e, (3) o produto que utiliza a

2. Não desmonte a bateria.

3. Se o tempo de utilização com bateria se tornar

demasiado curto, deve parar imediatamente. Se

continuar, pode causar sobreaquecimento, fogo e

4. Se o electrólito entrar em contacto com os olhos,

enxagúe-os com água limpa e consulte

imediatamente um médico. Os riscos incluem

5. Não provoque um curto-circuito na bateria:

(1) Não deixe que quaisquer materiais condutores

entrem em contacto com os terminais da

(2) Evite guardar a bateria juntamente com outros

objectos de metal como moedas, por exemplo.

(3) Não exponha a bateria a água ou chuva.

Um curto-circuito na bateria pode criar uma

grande carga eléctrica, sobreaquecimento,

fogo e uma quebra da corrente.

6. Não guarde a ferramenta e a bateria em locais

onde a temperatura possa atingir ou exceder 50ºC

7. Não incinere a bateria, nem mesmo que esta se

tenha avariado irremediavelmente ou se tenha

gasto completamente com o uso. Pode explodir e

8. Não a deixe cair e evite o choque com outros

9. Não utilizar uma bateria após quedas ou batidas.

Dicas para o máximo de tempo de vida da

1. Não espere que a bateria se gaste completamente

para voltar a carregá-la. Pare a ferramenta e

carregue a bateria sempre que detectar um baixo

2. Nunca volte a carregar uma bateria já

completamente carregada. O carregamento

excessivo diminui o tempo de vida das baterias.

3. Carregue a bateria em compartimentos onde a

temperatura for de 10ºC a 40ºC (50°F - 104°F). Se a

bateria estiver quente, deixe-a arrefecer antes de

iniciar o carregamento.

DESCRIÇÃO DO FUNCIONAMENTO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e que a bateria foi removida antes de

proceder a ajustes ou testar acessórios.

Inserir ou retirar a bateria (Fig. 1)

• Sempre que for inserir ou remover a bateria, desligue a

• Para remover a bateria, puxe-a para fora ao mesmo

tempo que desliza o botão de segurança no lado do

• Para inserir a bateria, alinhe a respectiva saliência com

a calha do compartimento e encaixe-a suavemente.

Insira-a completamente até fixar em posição com um

clique. Se ainda estiver visível a peça vermelha na

parte superior do botão, não estará bem encaixada.

Insira-a completamente, até deixar de ver a peça

vermelha. Caso contrário, pode cair da ferramenta e

causar ferimentos em si, ou em alguém que esteja

• Não exerça força ao inserir a bateria. Se não encaixar

facilmente é porque não está correctamente

Regular a profundidade de corte (Fig. 2)

• Após regular a profundidade de corte, aperte sempre

Desaperte a alavanca na parte lateral da alavanca

posterior e mova a base para cima ou para baixo. Na

profundidade de corte pretendida, fixe a base apertando a

Para cortes mais limpos e seguros, defina a profundidade

de corte de forma a que não mais de um dente de uma

lâmina seja projectado abaixo da peça de trabalho.

Utilizar uma profundidade de corte correcta reduz o

potencial para RECUOS perigosos que podem causar

ferimentos pessoais.

Alinhamento (Fig. 3)

Quando cortar, alinhe a posição A na frente da base com

a linha de corte na peça de trabalho.

Acção do interruptor (Fig. 4)

• Antes de inserir a pilha na ferramenta, verifique se o

gatilho está a funcionar correctamente e se volta à

posição “OFF” quando o solta.

• Não puxe com força o gatilho sem pressionar a

alavanca de bloqueio. Isto poderá quebrar o

Para evitar que o gatilho seja acidentalmente puxado, é

fornecida uma alavanca de bloqueio. Para iniciar a

ferramenta, pressione a alavanca de bloqueio e puxe o

Para parar a ferramenta, solte o gatilho.

• Para a sua segurança, esta ferramenta está equipada

com uma alavanca de bloqueio, o que evita que a

ferramenta se ligue acidentalmente. NUNCA utilize a42

ferramenta se esta funcionar quando premir o gatilho

sem premir a alavanca de bloqueio. Devolva a

ferramenta a um centro de serviço MAKITA para que

seja correctamente reparada ANTES de utilizar.

• NUNCA coloque fita-cola ou desactive o objectivo e

função da alavanca de bloqueio.

Acender a lâmpada (Fig. 5)

• Não olhe directamente para a luz da ferramenta.

Para apenas acender a luz, puxe o gatilho sem premir a

alavanca de bloqueio. Para acender a luz e accionar a

ferramenta, prima a alavanca de bloqueio e puxe o gatilho

premindo a alavanca de bloqueio.

• Para limpar a lâmpada, utilize um cotonete. Tenha

cuidado para não riscar a lente da lâmpada, pois

poderia diminuir a intensidade da iluminação.

• Não utilize gasolina, diluente ou semelhantes para

limpar a lente de uma lâmpada. Utilizar tais

substâncias danificará a lente.

• Certifique-se sempre de que a ferramenta está

desligada e a bateria removida, antes de efectuar

qualquer operação na ferramenta.

Retirar ou instalar a lâmina (Fig. 6)

• Certifique-se de que a lâmina está instalada com os

dentes a apontar para a frente da ferramenta.

• Utilize apenas uma chave Makita para instalar ou

Para remover a lâmina, prima o bloqueio do veio de forma

a que a lâmina não possa voltar-se e utilize a chave para

desapertar o parafuso sextavado no sentido contrário ao

dos ponteiros do relógio. De seguida, remova o parafuso

sextavado, flange exterior e lâmina.

Para instalar a lâmina, siga o procedimento inverso de

remoção. CERTIFIQUE-SE DE QUE APERTA BEM O PARAFUSO SEXTAVADO NO SENTIDO DOS PONTEIROS DO RELÓGIO. (Fig. 7)

Quando mudar a lâmina, certifique-se de que limpa

igualmente as partículas e resíduos acumulados das

protecções superiores e inferiores da lâmina. No entanto,

tais esforços não substituem a necessidade de verificar o

funcionamento da protecção inferior antes de cada

Armazenamento da chave sextavada

Quando não estiver a ser utilizada, guarde a chave

sextavada tal como indicado na ilustração, para evitar que

FUNCIONAMENTO PRECAUÇÃO:

• Introduza sempre o cartucho da bateria até ao fundo,

até que encaixe. Se ainda estiver visível a peça

vermelha na parte superior do botão, não estará bem

encaixada. Insira-a completamente, até deixar de ver a

peça vermelha. Caso contrário, pode cair da

ferramenta e causar ferimentos em si, ou em alguém

que esteja perto de si.

• Certifique-se de que move suavemente a ferramenta

para a frente numa linha recta. Forçar ou torcer a

ferramenta resultará num sobreaquecimento do motor

e recuos perigosos, causando possivelmente

• Se mantiver a ferramenta a funcionar

ininterruptamente até a bateria se gastar

completamente, deixe-a em repouso durante 15

minutos antes de substituir a bateria.

• Nunca torça ou force a ferramenta no corte. Isto

poderá causar uma sobrecarga do motor e/ou um

recuo perigoso, resultando em ferimentos graves no

• Use sempre protecção para os olhos ou óculos antes

de utilizar. (Fig. 9)

Segure bem na ferramenta. A ferramenta é fornecida com

um apoio dianteiro e pega traseira. Utilize ambos para

agarrar bem a ferramenta. Se ambas a mãos estiverem a

segurar a ferramenta, não podem ser cortadas pela

lâmina. Defina a base na peça de trabalho a cortar, sem

que a lâmina faça qualquer contacto. De seguida, ligue a

ferramenta e aguarde até que a lâmina atinja a

velocidade máxima. Agora, basta mover a ferramenta

para a frente sobre a superfície da peça de trabalho,

mantendo-a nivelada e avançando suavemente até que

Para obter cortes limpos, mantenha a linha de corte a

direito e a velocidade de avanço uniforme. Se o corte não

seguir de forma adequada a linha de corte pretendida,

não tente rodar ou forçar a ferramenta novamente para a

linha de corte. Ao fazê-lo poderá dobrar a lâmina e levar a

recuos perigosos e possíveis ferimentos graves. Solte o

interruptor, aguarde que a lâmina pare e retire a

ferramenta. Realinhe a ferramenta numa nova linha de

corte e comece outra vez a cortar. Tente evitar um

posicionamento que exponha o operador a partículas e

resíduos que são ejectados da ferramenta. Use protecção

para os olhos para ajudar a evitar ferimentos.

As ranhuras da mira na base faz com que seja fácil

verificar a distância entre a margem dianteira da lâmina e

a peça de trabalho, sempre que a lâmina estiver definida

para a profundidade máxima de corte. (Fig. 10)

• Não utilize uma lâmina deformada ou rachada.

Substitua-a por uma nova.

• Não empilhe materiais quando os cortar.

• Não corte aço endurecido, aço inoxidável, madeira,

plásticos, cimento, azulejos, etc. Corte apenas aço

• Não toque na lâmina, peça de trabalho ou partículas

com as mãos desprotegidas imediatamente após

cortar, poderão estar extremamente quentes e

• Utilize sempre lâminas adequadas ao trabalho. A

utilização de lâminas inadequadas poderá causar um

mau desempenho de corte e/ou apresentar um risco

de ferimentos pessoais.43

Vedação para escarificação (guia

paralela) (Acessório) (Fig. 11)

A vedação para escarificação permite que faça cortes a

direito bastante precisos. Basta deslizar a vedação para

escarificação ao longo da peça de trabalho e fixe-a com o

parafuso na frente da base. Possibilita igualmente que

faça cortes repetidos com larguras uniformes.

MANUTENÇÃO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e a bateria removida antes de efectuar

operações de inspecção ou de manutenção.

Inspeccionar a lâmina

• Verifique cuidadosamente a lâmina para a existência

de fissuras ou danos antes e depois de cada utilização.

Substitua imediatamente uma lâmina rachada ou

• A utilização continuada de uma lâmina romba poderá

causar um recuo perigoso e/ou sobrecarga do motor.

Substitua por uma nova chave logo que deixe de cortar

• As lâminas para o cortador de metal não podem

ser novamente afiadas.

Substituição das escovas de carvão

Remova e verifique regularmente as escovas de carvão.

Substitua-as quando o desgaste atingir a marca limite.

Mantenha-as limpas para poderem deslizar no porta-

Substitua as duas ao mesmo tempo. Utilize unicamente

escovas de carvão idênticas.

Utilize uma chave de parafusos para remover as tampas

Retire as escovas usadas, coloque umas novas e fixe as

tampas do porta-escovas. (Fig. 13)

Para manter os níveis de SEGURANÇA e FIABILIDADE

definidos para este produto, as reparações e os

procedimentos de manutenção ou ajustes devem ser

executados por centros de assistência Makita

autorizados, utilizando sempre peças de substituição

ACESSÓRIOS PRECAUÇÃO:

• Estas peças ou acessórios são os recomendados para

utilizar com a ferramenta Makita especificada neste

manual. A utilização de outras peças ou acessórios

pode representar risco de ferimentos. Utilize cada peça

ou acessório apenas para o fim indicado.

Se necessitar de informações adicionais relativas a estes

acessórios, contacte o centro de assistência Makita local.

• Lâminas com ponta de carbido

• Vedação para escarificação (guia paralela)

• Mola de compressão 6

• Óculos protectores

• Vários tipos de baterias e carregadores Makita

Os níveis acústicos ponderados A típicos foram

determinados segundo a EN60745:

Nível de pressão sonora (L

Nível de potência sonora (L WA

Imprecisão (K): 3 dB (A)

Use protecção para os ouvidos.

O valor total da vibração (soma vectorial triaxial) é

determinado segundo a EN60745:

Modo de trabalho: cortar canos de aço

Emissão de vibração (a

Imprecisão (K): 1,5 m/s

• O valor da emissão de vibração declarado foi medido

de acordo com o método de teste padrão e pode ser

utilizado para comparar uma ferramenta com outra.

• O valor da emissão de vibração declarado pode

também ser utilizado numa avaliação preliminar de

• A emissão de vibração durante a utilização real da

ferramenta eléctrica pode ser diferente do valor de

emissão declarado, dependendo da forma como a

ferramenta é utilizada.

• Certifique-se de que identifica medidas de segurança,

para proteger o operador, que são baseadas numa

estimativa de exposição nas condições reais de

utilização (tendo em conta todas as partes do ciclo de

funcionamento, como as vezes que a ferramenta é

desligada e quando está a trabalhar ao ralenti, além do

tempo de utilização).

Apenas para os países europeus

Declaração de conformidade EC A Makita Corporation, na qualidade do fabricante

responsável, declara que a(s) máquina(s) Makita

Designação da máquina: Cortador de metal sem fios

N.º de modelo/Tipo: BCS550

são de produção em série e

estão em conformidade com as Directivas Europeias

98/37/EC até 28 de Dezembro de 2009 e, de

seguida, com a 2006/42/EC a partir de 29 de

E são fabricadas de acordo com as normas ou os

documentos padronizados seguintes:

A documentação técnica é mantida pelo nosso
