BEDIENUNGSANLEITUNG BCS550ZJ MAKITA

D Akku-Metallsäge Betriebsanleitung

Anjo, Aichi, JAPAN15

DEUTSCH (Originalanweisungen)

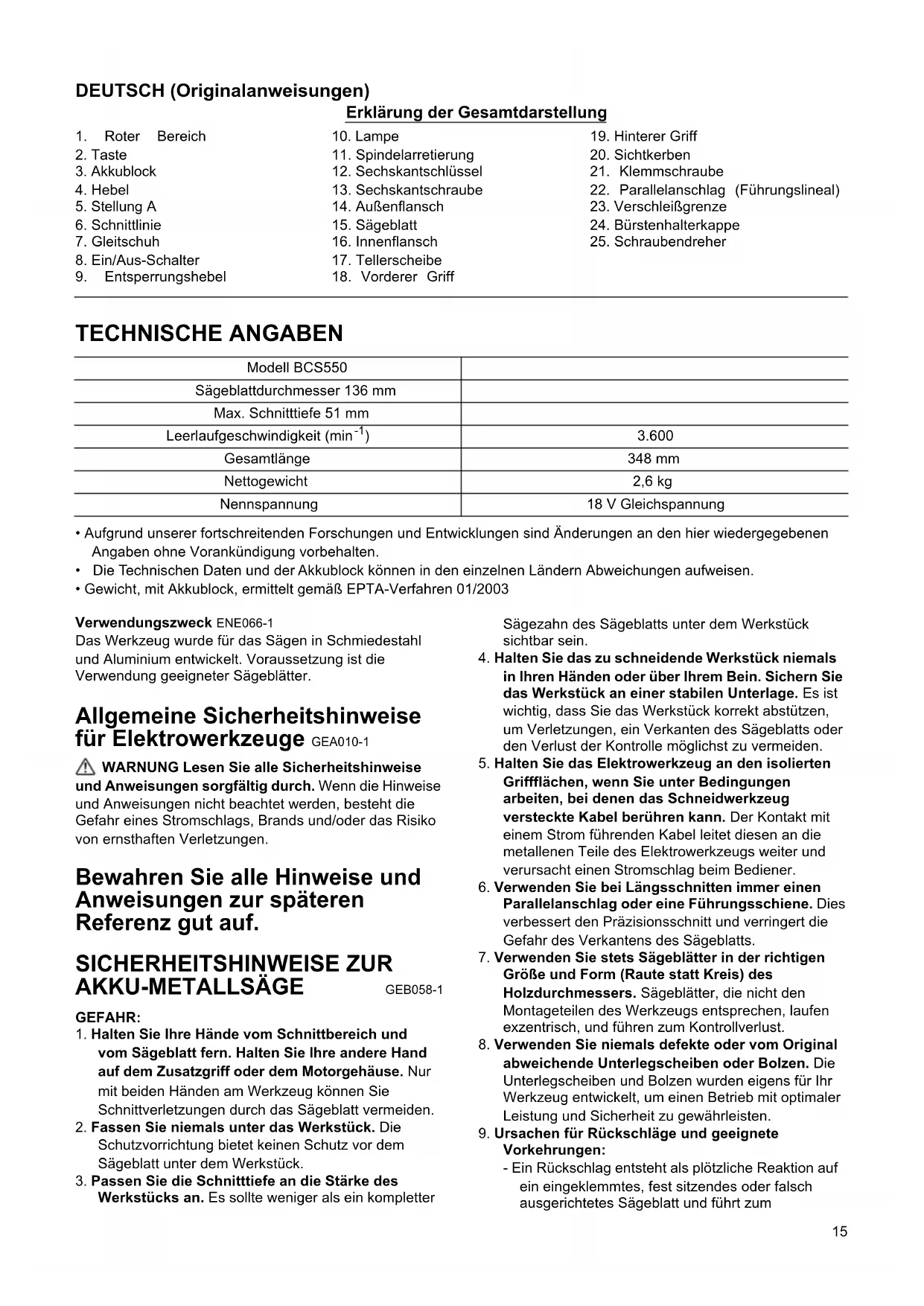

Erklärung der Gesamtdarstellung

• Aufgrund unserer fortschreitenden Forschungen und Entwicklungen sind Änderungen an den hier wiedergegebenen

Angaben ohne Vorankündigung vorbehalten.

• Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.

• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003

Verwendungszweck ENE066-1

Das Werkzeug wurde für das Sägen in Schmiedestahl

und Aluminium entwickelt. Voraussetzung ist die

Verwendung geeigneter Sägeblätter.

Allgemeine Sicherheitshinweise

für Elektrowerkzeuge GEA010-1

WARNUNG Lesen Sie alle Sicherheitshinweise

und Anweisungen sorgfältig durch. Wenn die Hinweise

und Anweisungen nicht beachtet werden, besteht die

Gefahr eines Stromschlags, Brands und/oder das Risiko

von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und

Anweisungen zur späteren

SICHERHEITSHINWEISE ZUR AKKU-METALLSÄGE GEB058-1

1. Halten Sie Ihre Hände vom Schnittbereich und

vom Sägeblatt fern. Halten Sie Ihre andere Hand

auf dem Zusatzgriff oder dem Motorgehäuse. Nur

mit beiden Händen am Werkzeug können Sie

Schnittverletzungen durch das Sägeblatt vermeiden.

2. Fassen Sie niemals unter das Werkstück. Die

Schutzvorrichtung bietet keinen Schutz vor dem

Sägeblatt unter dem Werkstück.

3. Passen Sie die Schnitttiefe an die Stärke des

Werkstücks an. Es sollte weniger als ein kompletter

Sägezahn des Sägeblatts unter dem Werkstück

4. Halten Sie das zu schneidende Werkstück niemals

in Ihren Händen oder über Ihrem Bein. Sichern Sie

das Werkstück an einer stabilen Unterlage. Es ist

wichtig, dass Sie das Werkstück korrekt abstützen,

um Verletzungen, ein Verkanten des Sägeblatts oder

den Verlust der Kontrolle möglichst zu vermeiden.

5. Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie unter Bedingungen

arbeiten, bei denen das Schneidwerkzeug

versteckte Kabel berühren kann. Der Kontakt mit

einem Strom führenden Kabel leitet diesen an die

metallenen Teile des Elektrowerkzeugs weiter und

verursacht einen Stromschlag beim Bediener.

6. Verwenden Sie bei Längsschnitten immer einen

Parallelanschlag oder eine Führungsschiene. Dies

verbessert den Präzisionsschnitt und verringert die

Gefahr des Verkantens des Sägeblatts.

7. Verwenden Sie stets Sägeblätter in der richtigen

Größe und Form (Raute statt Kreis) des

Holzdurchmessers. Sägeblätter, die nicht den

Montageteilen des Werkzeugs entsprechen, laufen

exzentrisch, und führen zum Kontrollverlust.

8. Verwenden Sie niemals defekte oder vom Original

abweichende Unterlegscheiben oder Bolzen. Die

Unterlegscheiben und Bolzen wurden eigens für Ihr

Werkzeug entwickelt, um einen Betrieb mit optimaler

Leistung und Sicherheit zu gewährleisten.

9. Ursachen für Rückschläge und geeignete

- Ein Rückschlag entsteht als plötzliche Reaktion auf

ein eingeklemmtes, fest sitzendes oder falsch

ausgerichtetes Sägeblatt und führt zum

9. Entsperrungshebel

11. Spindelarretierung

12. Sechskantschlüssel

13. Sechskantschraube

22. Parallelanschlag (Führungslineal)

23. Verschleißgrenze

24. Bürstenhalterkappe

Sägeblattdurchmesser 136 mm

Max. Schnitttiefe 51 mm

Leerlaufgeschwindigkeit (min

Nennspannung 18 V Gleichspannung16

unkontrollierten Springen des Werkzeugs aus dem

Werkstück zum Bediener.

- Wenn das Sägeblatt abgeklemmt ist oder durch

den sich nach unten abschließenden Schlitz fest

eingefasst ist, verkantet es sich, und die Motorkraft

lässt die Säge schnell in Richtung des Bedieners

- Wenn sich das Sägeblatt im Schnitt verdreht oder

verschiebt, können die Zähne an der hinteren

Kante des Sägeblatts in die Oberfläche des

Werkstücks reinragen und dazu führen, dass das

Sägeblatt aus dem Schlitz tritt und zurück in

Richtung des Bedieners springt.

Rückschläge werden durch eine falsche Handhabung

des Werkzeugs und/oder unsachgemäße

Bedienschritte oder -umstände verursacht und können

durch die unten aufgeführten Maßnahmen vermieden

• Halten Sie das Werkzeug stets mit beiden

Händen gut fest, und legen Sie Ihre Arme so an,

dass Sie Rückschläge abwehren können.

Stellen Sie sich seitlich zum Sägeblatt hin,

jedoch niemals in gleicher Ebene mit dem

Sägeblatt. Ein Rückschlag könnte dazu führen,

dass das Werkzeug nach hinten springt.

Rückschlagkräfte können jedoch bei korrekten

Vorkehrungen vom Bediener kontrolliert werden.

• Wenn das Sägeblatt sich verkantet oder Sie den

Sägevorgang aus irgendeinem Grund

unterbrechen, betätigen Sie den Auslöser, und

halten Sie das Werkzeug bis zum kompletten

Stillstand des Sägeblatts im Material, ohne es

dabei zu bewegen. Versuchen Sie niemals, bei

laufendem Sägeblatt das Werkzeug aus dem

Werkstück zu entfernen oder nach hinten

herauszuziehen, da dies zu einem

RÜCKSCHLAG führen kann. Überprüfen Sie die

Ursache für das Verkanten des Sägeblatts, und

ergreifen Sie Maßnahmen zur Abhilfe.

• Wenn Sie das Werkzeug im Werkstück erneut

starten, setzen Sie das Sägeblatt mittig in den

Schlitz ein, und stellen Sie sicher, dass die

Sägezähne nicht in das Material greifen. Falls

sich das Sägeblatt verkantet, kann es beim

erneuten Starten des Werkzeugs hochspringen

oder vom Werkstück zurückschlagen.

• Große Werkstücke müssen abgestützt werden,

um die Gefahr eines eingeklemmten Sägeblatts

oder einen Rückschlag möglichst zu

vermeiden. Große Werkstücke neigen dazu, sich

unter ihrem Eigengewicht durchzubiegen.

Stützen müssen von beiden Seiten unter dem

Werkstück angebracht werden, nahe der

Schnittlinie und der Werkstückkante.

• Verwenden Sie keine stumpfen oder

beschädigten Sägeblätter. Stumpfe oder falsch

eingesetzte Sägeblätter führen zu einem sehr

engen Schlitz, der eine hohe Reibung, ein

Verkanten des Sägeblatts und einen Rückschlag

• Stellen Sie vor Arbeitsbeginn sicher, dass der

Hebel der Tiefeneinstellung und die

Knebelmuttern fest angezogen sind. Wenn sich

während des Sägens das Sägeblatt verschiebt,

kann dies zum Verkanten oder einem Rückschlag

des Sägeblatts führen.

• Seien Sie besonders vorsichtig, wenn Sie einen

„Tauchschnitt“ in Wänden oder anderen nicht

einsehbaren Bereichen ausführen. Das

vorstehende Sägeblatt kann sonst Gegenstände

absägen, die einen Rückschlag verursachen

können. Ziehen Sie bei Tauchschnitten die

bewegliche Schutzhaube mithilfe des Hebels nach

10. Prüfen Sie vor jeder Inbetriebnahme, ob die

bewegliche Schutzhaube korrekt schließt.

Verwenden Sie das Werkzeug niemals, wenn sich

die Schutzhaube nicht ungehindert bewegen und

unverzüglich schließen lässt. Die bewegliche

Schutzhaube darf niemals in der geöffneten

Stellung festgeklemmt oder festgebunden werden.

Wenn Sie das Werkzeug versehentlich fallen lassen,

kann sich die bewegliche Schutzhaube verbiegen.

Ziehen Sie zum Öffnen der beweglichen Schutzhaube

den Hebel, und stellen Sie sicher, dass dieser frei

beweglich ist und das Sägeblatt oder andere Teile in

keinem Schnittwinkel und keiner Schnitttiefe berührt.

Um die bewegliche Schutzhaube auf ihre Funktion hin

zu überprüfen, öffnen Sie diese von Hand, lassen Sie

sie los, und beobachten Sie deren Schließen. Stellen

Sie auch sicher, dass der zurückschiebbare Griff nicht

das Werkzeuggehäuse berührt. Ein offenes Sägeblatt

ist SEHR GEFÄHRLICH und kann zu schweren

Personenschäden führen.

11. Überprüfen Sie die Funktion und den Zustand der

Feder für die bewegliche Schutzhaube. Wenn die

Schutzhaube und Feder nicht ordnungsgemäß

funktionieren, müssen sie vor der Inbetriebnahme

gewartet werden. Die bewegliche Schutzhaube kann

aufgrund von beschädigten Teilen,

Gummirückständen oder Ablagerungen unter

Umständen in ihrer Funktionsweise beeinträchtigt

12. Die bewegliche Schutzhaube sollte nur für

spezielle Schnitte wie z.B. „Tauchschnitte“ und

„Kombinationsschnitte“ von Hand

zurückgeschoben werden. Ziehen Sie zum Öffnen

der beweglichen Schutzhaube den Hebel, und

lassen Sie die Schutzhaube los, sobald das

Sägeblatt in das Material eindringt. Für alle anderen

Sägearbeiten sollte die bewegliche Schutzhaube

automatisch funktionieren.

13. Achten Sie stets darauf, dass die bewegliche

Schutzhaube das Sägeblatt abdeckt, bevor Sie

das Werkzeug auf die Werkbank oder den Boden

legen. Ein ungeschütztes, noch nachlaufendes

Sägeblatt führt dazu, dass das Werkzeug nach hinten

läuft und dabei alles zersägt, was ihm im Weg steht.

Beachten Sie, dass das Sägeblatt nach dem Auslösen

des Schalters einige Zeit bis zum Stillstand benötigt.

14. Bremsen Sie die Maschine nicht durch seitlichen

Druck auf das Sägeblatt ab.

Versuchen Sie niemals, das abgesägte Material zu

entfernen, während das Sägeblatt läuft.

ACHTUNG: Sägeblatt läuft nach dem Abschalten

16. Setzen Sie das Werkzeug mit der großen

Auflagefläche des Gleitschuhs auf den Teil des

Werkstücks, der fest abgestützt wird, und nicht

auf das abzuschneidende Material.

17. Versuchen Sie niemals, das Werkzeug nach unten

gerichtet in einen Schraubstock zu spannen. Dies

ist äußerst gefährlich und kann zu schweren

18. Tragen Sie bei der Arbeit eine Schutzbrille und

19. Verwenden Sie stets die in diesem Handbuch

empfohlenen Sägeblätter. Verwenden Sie keine

BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF.

Lassen Sie sich NIE durch Bequemlichkeit oder (aus

fortwährendem Gebrauch gewonnener) Vertrautheit

mit dem Werkzeug dazu verleiten, die

Sicherheitsregeln für das Werkzeug zu missachten.

Bei MISSBRÄUCHLICHER Verwendung des

Werkzeugs oder Missachtung der in diesem

Handbuch enthaltenen Sicherheitshinweise kann es

zu schweren Verletzungen kommen.

WICHTIGE SICHERHEITSREGELN ENC007-4

1. Lesen Sie vor der Verwendung des Akkublocks

alle Anweisungen und Sicherheitshinweise für (1)

das Akkuladegerät, (2) den Akku und (3) das

Produkt, für das der Akku verwendet wird.

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls

besteht die Gefahr einer Überhitzung sowie das

Risiko möglicher Verbrennungen und sogar einer

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus, und suchen Sie

sofort einen Arzt auf. Andernfalls können Sie Ihre

Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

(1) Die Kontakte dürfen nicht mit leitendem

Material in Berührung kommen.

(2) Der Akkublock darf nicht in einem Behälter

aufbewahrt werden, in dem sich andere

metallischen Gegenstände wie beispielsweise

Nägel, Münzen usw. befinden.

(3) Der Akkublock darf weder Feuchtigkeit noch

Regen ausgesetzt werden.

Ein Kurzschluss des Akkus kann zu hohem

Kriechstrom, Überhitzung, möglichen

Verbrennungen und sogar zu einer Zerstörung

6. Werkzeug und Akkublock dürfen nicht an Orten

aufbewahrt werden, an denen die Temperatur 50°C

(122°F) oder höher erreichen kann.

7. Selbst wenn der Akkublock schwer beschädigt

oder völlig verbraucht ist, darf er nicht angezündet

werden. Der Akkublock kann in den Flammen

8. Lassen Sie den Akku nicht fallen, und vermeiden

Sie Schläge gegen den Akku.

9. Verwenden Sie keine heruntergefallenen oder

BEWAHREN SIE DIESE ANWEISUNGEN AUF.

Tipps für den Erhalt der maximalen Akku-

1. Laden Sie den Akkublock auf, bevor er ganz

entladen ist. Beenden Sie stets den Betrieb des

Werkzeugs, und laden Sie den Akkublock auf,

sobald Sie eine verringerte Werkzeugleistung

2. Ein voll aufgeladener Akkublock darf niemals

erneut geladen werden. Durch Überladungen wird

die Lebensdauer des Akkus verkürzt.

3. Laden Sie den Akkublock bei einer

Zimmertemperatur von 10°C - 40°C (50°F - 104°F)

auf. Lassen Sie einen heißen Akkublock vor dem

FUNKTIONSBESCHREIBUNG ACHTUNG:

• Schalten Sie das Werkzeug stets aus, und entfernen

Sie den Akkublock, bevor Sie Einstellungen oder eine

Funktionsprüfung des Werkzeugs vornehmen.

Montage und Demontage des Akkublocks

• Schalten Sie das Werkzeug stets aus, bevor Sie den

Akkublock einsetzen oder entfernen.

• Zur Entfernung des Akkublocks müssen Sie diesen aus

dem Werkzeug herausziehen, während Sie die Taste

an der Seite des Blocks schieben.

• Zum Einsetzen des Akkublocks müssen Sie die Zunge

des Akkublocks an der Rille im Gehäuse ausrichten

und in die gewünschte Position schieben. Setzen Sie

den Block immer ganz ein, bis er mit einem Klick

einrastet. Wenn Sie den roten Bereich oben auf der

Taste sehen können, ist der Block nicht ganz

eingerastet. Setzen Sie ihn ganz ein, bis der rote

Bereich nicht mehr zu sehen ist. Andernfalls kann der

Block versehentlich aus dem Werkzeug fallen und Sie

oder Personen in Ihrem Umfeld verletzen.

• Wenden Sie beim Einsetzen des Akkublocks keine

Gewalt an. Wenn der Block nicht leicht hineingleitet,

wird er nicht richtig eingesetzt.

Frästiefe einstellen (Abb. 2)

• Ziehen Sie den Hebel nach der Einstellung der

Schnitttiefe stets fest an.

Lösen Sie den Hebel an der Tiefenführung, und verstellen

Sie den Gleitschuh nach oben oder unten. Arretieren Sie

den Gleitschuh an der gewünschten Schnitttiefe durch

Festziehen des Hebels.18

Für einen sauberen, sicheren Schnitt setzen Sie die

Schnitttiefe so, dass nur maximal ein Sägeblattzahn unter

dem Werkstück herausragt. Die Verwendung der richtigen

Schnitttiefe minimiert die Gefahr von RÜCKSCHLÄGEN,

die zu Personenschäden führen können.

Schnittlinie (Abb. 3)

Richten Sie beim Sägen die Stellung A vorne am

Gleitschuh an Ihrer Schnittlinie am Werkstück aus.

Bedienung des Schalters (Abb. 4)

• Achten Sie vor dem Einsetzen des Akkublocks in das

Werkzeug darauf, dass sich der Ein/Aus-Schalter

korrekt bedienen lässt und beim Loslassen auf die

Position „OFF“ (AUS) zurückkehrt.

• Betätigen Sie niemals mit Gewalt die

Auslöseschaltung, ohne dabei den Entsperrungshebel

zu drücken. Dies kann zu einer Beschädigung des

Um die versehentliche Betätigung der Auslöseschaltung

zu verhindern, ist das Werkzeug mit einem

Entsperrungshebel ausgestattet. Um das Werkzeug zu

starten, drücken Sie zuerst den Entsperrungshebel, und

betätigen Sie den Ein-/Aus-Schalter.

Lassen Sie zum Ausschalten des Werkzeugs den Ein/

• Zu Ihrer Sicherheit ist das vorliegende Werkzeug mit

einem Entsperrungshebel ausgestattet, um zu

verhindern, dass das Werkzeug versehentlich gestartet

wird. Verwenden Sie NIEMALS das Werkzeug, wenn

es durch einfaches Betätigen der Auslöseschaltung,

ohne dass Sie dabei den Entsperrungshebel drücken,

startet. Geben Sie VOR dem weiteren Gebrauch das

Werkzeug an ein MAKITA Servicecenter, um es dort

ordnungsgemäß reparieren zu lassen.

• Kleben Sie NIEMALS den Entsperrungshebel zu oder

verändern diesen, so dass er seinen Zweck und seine

Funktion nicht mehr erfüllt.

Einschalten der Lampe (Abb. 5)

• Schauen Sie nicht direkt in das Licht oder in die

Wenn Sie nur die Lampe einschalten möchten, ziehen Sie

die Auslöseschaltung ohne Drücken des

Entsperrungshebels. Wenn Sie hingegen die Lampe

einschalten und das Werkzeug in Betrieb nehmen

möchten, drücken Sie den Entsperrungshebel, und

ziehen Sie bei gedrücktem Entsperrungshebel die

• Wischen Sie Schmutz auf der Lampenlinse mit einem

Wattestäbchen ab. Achten Sie darauf, die Lampenlinse

nicht zu zerkratzen, da dies die Beleuchtungsstärke

• Verwenden Sie zur Reinigung der Linse kein Benzin,

keinen Verdünner oder Ähnliches. Die Verwendung

solcher Flüssigkeiten beschädigt die Linse.

• Schalten Sie das Werkzeug stets aus, und entfernen

Sie den Akkublock, bevor Sie Arbeiten am Werkzeug

Montage und Demontage des Sägeblatts

• Montieren Sie das Sägeblatt so, dass seine Zähne an

der Vorderseite der Maschine nach oben zeigen.

• Verwenden Sie nur den mitgelieferten

Schraubenschlüssel von Makita zum Demontieren

oder Montieren des Sägeblatts.

Zur Demontage des Sägeblatts drücken Sie die

Spindelarretierung, um ein Drehen des Sägeblatts zu

verhindern, und lösen Sie die Sechskantschraube durch

Linksdrehung des Schraubenschlüssels. Nehmen Sie

dann Sechskantschraube, Außenflansch und Sägeblatt

Zum Montieren des Sägeblatts befolgen Sie die

Einbauprozedur rückwärts. DIE SCHRAUBE IM UHRZEIGERSINN FEST ANZIEHEN. (Abb. 7)

Vergessen Sie beim Austausch des Sägeblatts nicht, die

angefallenen Sägespäne und Staubpartikel vom oberen

und unteren Blattschutz zu entfernen. Dies ersetzt jedoch

nicht vor jeder Inbetriebnahme die Überprüfung der

Funktion der beweglichen Schutzhaube.

Aufbewahrung des Sechskantschlüssels

Wenn Sie den Sechskantschlüssel nicht verwenden,

bewahren Sie ihn wie in der Abbildung dargestellt auf,

damit er nicht verloren geht.

• Schieben Sie den Akkublock stets vollständig ein, bis

er einrastet. Wenn Sie den roten Bereich oben auf der

Taste sehen können, ist der Block nicht ganz

eingerastet. Setzen Sie ihn ganz ein, bis der rote

Bereich nicht mehr zu sehen ist. Andernfalls kann der

Block versehentlich aus dem Werkzeug fallen und Sie

oder Personen in Ihrem Umfeld verletzen.

• Schieben Sie das Werkzeug beim Schneiden stets

sachte vor. Übermäßige Druckausübung oder

Verdrehen des Werkzeugs bewirken eine Überhitzung

des Motors und gefährliche Rückschläge, die

möglicherweise zu schweren Verletzungen führen

• Wenn das Werkzeug bis zur vollständigen Entladung

des Akkus betrieben wurde, lassen Sie es 15 Minuten

liegen, bevor Sie mit einem neuen Akku fortfahren.

• Üben Sie im Schnitt keinen übermäßigen Druck auf

das Werkzeug aus. Es darf auch nicht verdreht

werden. Dies kann zu einer Überlastung des Motors

und/oder einem gefährlichen Rückschlag führen,

wodurch sich der Bediener ernsthaft verletzen kann.

• Setzen Sie vor dem Betrieb stets einen Augenschutz

oder eine Schutzbrille auf. (Abb. 9)

Halten Sie das Werkzeug mit festem Griff. Das Werkzeug

verfügt sowohl über einen vorderen als auch einen19

hinteren Griff. Verwenden Sie beide Griffe, um so

bestmöglich das Werkzeug zu umfassen. Nur mit beiden

Händen am Werkzeug können Sie Schnittverletzungen

durch das Sägeblatt vermeiden. Setzen Sie den

Gleitschuh auf das zu schneidende Werkstück auf, ohne

dass das Sägeblatt mit ihm in Berührung kommt. Schalten

Sie anschließend das Werkzeug ein und warten Sie, bis

das Sägeblatt die volle Drehzahl erreicht hat. Schieben

Sie nun das Werkzeug flach und gleichmäßig über die

Oberfläche des Werkstücks vor, bis der Schnitt vollendet

Um saubere Schnitte zu erzielen, halten Sie eine gerade

Schnittlinie und eine gleichmäßige

Vorschubgeschwindigkeit ein. Wenn der Schnitt nicht

genau Ihrer beabsichtigten Schnittlinie folgt, versuchen

Sie nicht, das Werkzeug zurück zur Schnittlinie zu drehen

oder mit Gewalt zu schieben. Dies kann zum Einklemmen

des Sägeblatts führen und somit zu einem gefährlichen

Rückschlag und möglicherweise zu schweren

Verletzungen. Betätigen Sie den Schalter, warten Sie auf

den Stillstand des Sägeblatts, und ziehen Sie dann das

Werkzeug zurück. Setzen Sie das Werkzeug an der

neuen Schnittlinie an, und starten Sie den Sägevorgang

erneut. Versuchen Sie dabei, Positionen zu vermeiden, in

denen der Bediener den herausgeschleuderten

Sägespänen und Staubpartikeln ausgesetzt it. Tragen Sie

eine Schutzbrille, um Verletzungen zu vermeiden.

Die Sichtkerben im Gleitschuh ermöglichen eine einfache

Überprüfung des Abstands zwischen der vorderen

Sägeblattkante und dem Werkzeug, wenn das Sägeblatt

auf die maximale Schnitttiefe eingestellt ist. (Abb. 10)

• Verwenden Sie keine verformten oder gesprungenen

Sägeblätter. Derartige Blätter müssen durch neue

• Sägen Sie kein aufeinander gestapeltes Material.

• Folgende Materialien dürfen nicht gesägt werden:

Gehärteter Stahl, Edelstahl, Holz, Kunststoff, Beton,

Steinplatten usw. Dieses Werkzeug wurde

ausschließlich für das Sägen von Schmiedestahl

und Aluminium entwickelt.

• Berühren Sie kurz nach dem Betrieb nicht das Blatt,

Werkstück oder Sägespäne. Diese können extrem

heiß sein und zu Verbrennungen führen.

• Verwenden Sie stets Blätter, die sich für die

jeweilige Arbeit eignen. Die Verwendung falscher

Sägeblätter kann zu einer mangelhaften

Schnittleistung führen und/oder das Risiko von

Verletzungen bergen.

Parallelanschlag (Führungslineal)

Der praktische Parallelanschlag ermöglicht die

Ausführung besonders genauer Geradschnitte. Schieben

Sie den Parallelanschlag einfach satt anliegend gegen die

Werkstückkante, und sichern Sie ihn mit der

Feststellschraube an der Vorderseite des Gleitschuhs.

Wiederholte Schnitte auf gleicher Breite sind ebenfalls

• Schalten Sie das Werkzeug stets aus und entfernen

Sie den Akkublock, bevor Sie Inspektionen oder

Wartungsarbeiten am Werkzeug vornehmen.

Überprüfung des Sägeblatts

• Überprüfen Sie das Sägeblatt vor und nach dessen

Gebrauch sorgfältig auf Risse oder sonstige

Beschädigungen. Wechseln Sie ein gesprungenes

oder beschädigtes Sägeblatt unverzüglich aus.

• Wird ein stumpfes Sägeblatt weiterhin verwendet,

können gefährliche Rückschläge und/oder eine

Überlastung des Motors auftreten.

Sobald ein Sägeblatt nicht mehr effektiv schneidet,

muss es durch ein neues Blatt ersetzt werden.

• Die Sägeblätter für Metallsägen können nicht neu

Austausch der Kohlebürsten (Abb. 12)

Entfernen und überprüfen Sie die Kohlebürsten in

regelmäßigen Abständen.

Ersetzen Sie diese, wenn sie bis zur Verschleißgrenze

abgenutzt sind. Halten Sie die Kohlebürsten sauber und

sorgen Sie dafür, dass sie locker in den Halterungen

Beide Kohlebürsten sollten gleichzeitig ersetzt werden.

Verwenden Sie nur identische Kohlebürsten.

Verwenden Sie einen Schraubendreher, um die

Bürstenhalterkappen zu entfernen.

Entnehmen Sie die verbrauchten Kohlebürsten, legen Sie

die neuen ein und bringen Sie die Bürstenhalterkappen

wieder fest an. (Abb. 13)

Um die SICHERHEIT und ZUVERLÄSSIGKEIT des

Produkts zu gewährleisten, sollten Reparaturen,

Wartungsarbeiten und Einstellungen nur durch von Makita

autorisierte Servicecenter durchgeführt und immer

Makita-Ersatzteile verwendet werden.

• Die folgenden Zubehör- und Zusatzteile werden für das

in diesem Handbuch beschriebene Makita-Werkzeug

empfohlen. Die Verwendung anderer Zubehör- und

Zusatzteile kann zu Personenschäden führen.

Verwenden Sie Zubehör- und Zusatzteile nur für den

Informationen zu diesem Zubehör erhalten Sie bei einem

Makita-Servicecenter in Ihrer Nähe.

• Sägeblätter mit Hartmetallspitzen

• Parallelanschlag (Führungslineal)

• Schraubzwinge M5 x 20

• Sechskantschlüssel 5

• Verschiedene Arten von Makita-Originalakkus und -

Typischer A-bewerteter Schalldruckpegel nach

Schallleistungspegel (L WA

Unsicherheit (K): 3 dB (A)

Tragen Sie Gehörschutz.

Schwingungsgesamtwerte (Vektorsumme dreier Achsen)

Arbeitsmodus: Abschneiden von Stahlrohren

Schwingungsbelastung (a

Unsicherheit (K): 1,5 m/s

• Der hier angegebene Wert für die erzeugten

Schwingungen wurde gemäß dem genormten

Testverfahren ermittelt und kann als Vergleich zu

anderen Werkzeugen herangezogen werden.

• Der angegebene Wert für die erzeugten Schwingungen

ist außerdem für eine vorbeugende Bewertung der

Belastung zu verwenden.

• Die Schwingungsbelastung kann bei tatsächlichem

Gebrauch des Elektrowerkzeugs in Abhängigkeit von

der Handhabung des Elektrowerkzeugs von dem hier

aufgeführten Wert abweichen.

• Stellen Sie sicher, dass Schutzmaßnahmen für den

Bediener getroffen werden, die auf den unter den

tatsächlichen Arbeitsbedingungen zu erwartenden

Belastungen beruhen (beziehen Sie alle Bestandteile

des Arbeitsablaufs ein, also zusätzlich zu den

Arbeitszeiten auch Zeiten, in denen das Werkzeug

ausgeschaltet ist oder ohne Last läuft).

Nur für europäische Länder

EU-Konformitätserklärung

Wir, Makita Corporation als verantwortlicher

Hersteller, erklären, dass die folgenden Geräte der

Bezeichnung des Geräts: Akku-Metallsäge

Nummer / Typ des Modells: BCS550

in Serienfertigung hergestellt werden und

den folgenden Richtlinien der Europäischen Union

98/37/EC bis 28. Dezember 2009 und 2006/42/EC ab

dem 29. Dezember 2009

Außerdem werden die Geräte gemäß den folgenden

Standards oder Normen gefertigt:

Die technische Dokumentation erfolgt durch unseren

Bevollmächtigten in Europa:

Makita International Europe Ltd.,
