ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BCS550ZJ MAKITA

Κόφτης μετάλλων με μπαταρία Οδηγίες χρήσης

Anjo, Aichi, JAPAN49

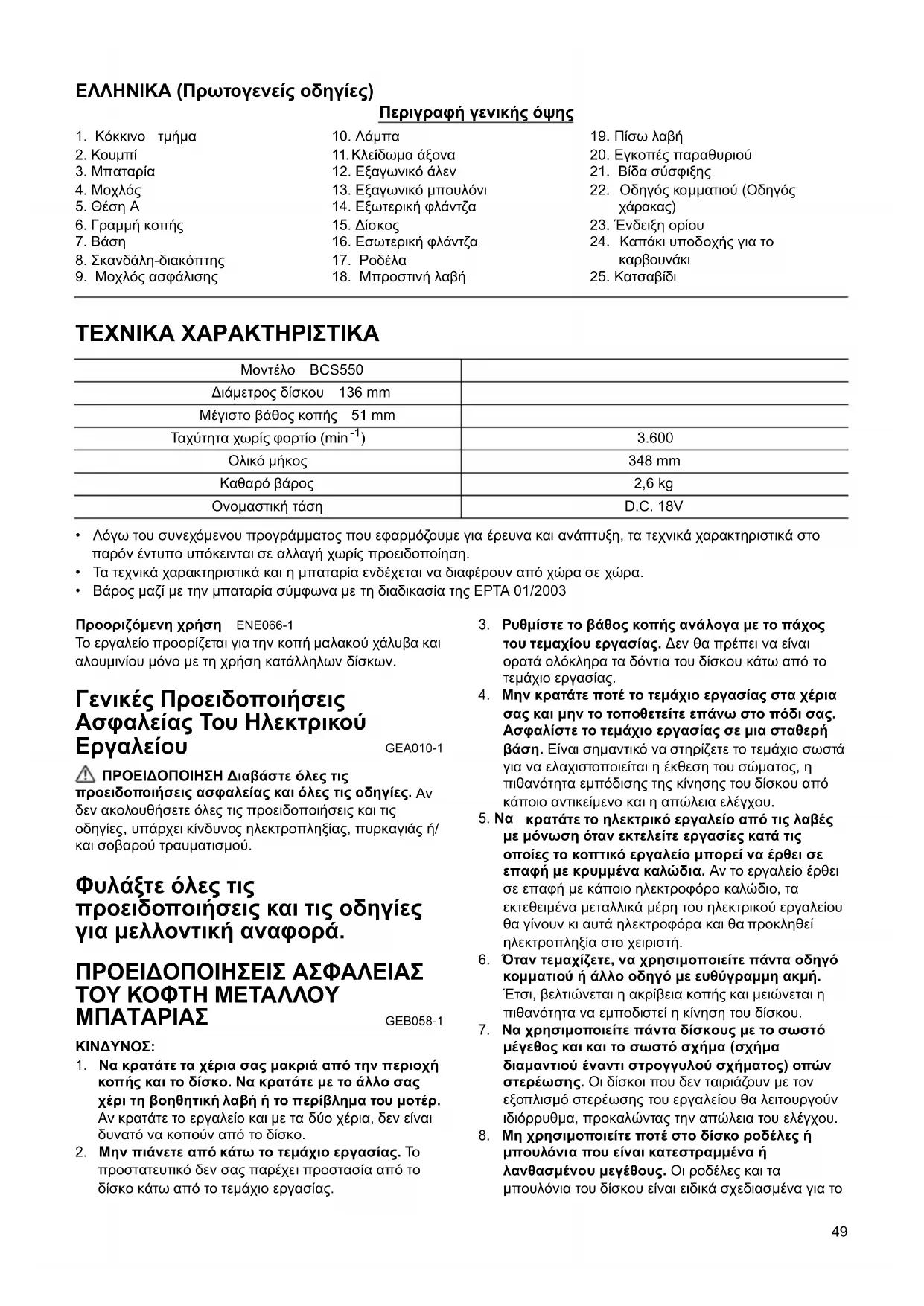

ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες)

Περιγραφή γενικής όψης

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο

παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά και η μπαταρία ενδέχεται να διαφέρουν από χώρα σε χώρα.

• Βάρος μαζί με την μπαταρία σύμφωνα με τη διαδικασία της EPTA 01/2003

Προοριζόμενη χρήση ENE066-1

Το εργαλείο προορίζεται για την κοπή μαλακού χάλυβα και

αλουμινίου μόνο με τη χρήση κατάλληλων δίσκων.

Γενικές Προειδοποιήσεις

Ασφαλείας Του Ηλεκτρικού

Εργαλείου GEA010-1 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις

οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/

και σοβαρού τραυματισμού.

προειδοποιήσεις και τις οδηγίες

για μελλοντική αναφορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΜΠΑΤΑΡΙΑΣ GEB058-1 ΚΙΝΔΥΝΟΣ:

1. Να κρατάτε τα χέρια σας μακριά από την περιοχή

κοπής και το δίσκο. Να κρατάτε με το άλλο σας

χέρι τη βοηθητική λαβή ή το περίβλημα του μοτέρ.

Αν κρατάτε το εργαλείο και με τα δύο χέρια, δεν είναι

δυνατό να κοπούν από το δίσκο.

κάτω το τεμάχιο εργασίας. Το

προστατευτικό δεν σας παρέχει προστασία από το

δίσκο κάτω από το τεμάχιο εργασίας.

3. Ρυθμίστε το βάθος κοπής ανάλογα με το πάχος

του τεμαχίου εργασίας. Δεν θα πρέπει να είναι

ορατά ολόκληρα τα δόντια του δίσκου κάτω από το

4. Μην κρατάτε ποτέ το

τεμάχιο εργασίας στα χέρια

σας και μην το τοποθετείτε επάνω στο πόδι σας.

Ασφαλίστε το τεμάχιο εργασίας σε μια σταθερή

βάση. Είναι σημαντικό να στηρίζετε το τεμάχιο σωστά

για να ελαχιστοποιείται η έκθεση του σώματος, η

πιθανότητα εμπόδισης της κίνησης του δίσκου από

κάποιο αντικείμενο και η απώλεια ελέγχου.

κρατάτε το ηλεκτρικό εργαλείο από τις λαβές

με μόνωση όταν εκτελείτε εργασίες κατά τις

οποίες το κοπτικό εργαλείο μπορεί να έρθει σε

επαφή με κρυμμένα καλώδια. Αν το εργαλείο έρθει

σε επαφή με κάποιο ηλεκτροφόρο καλώδιο, τα

εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου

θα γίνουν κι αυτά ηλεκτροφόρα και θα

ηλεκτροπληξία στο χειριστή.

6. Όταν τεμαχίζετε, να χρησιμοποιείτε πάντα οδηγό

κομματιού ή άλλο οδηγό με ευθύγραμμη ακμή.

Έτσι, βελτιώνεται η ακρίβεια κοπής και μειώνεται η

πιθανότητα να εμποδιστεί η κίνηση του δίσκου.

7. Να χρησιμοποιείτε πάντα δίσκους με το σωστό

μέγεθος και και το σωστό σχήμα (σχήμα

διαμαντιού έναντι στρογγυλού

στερέωσης. Οι δίσκοι που δεν ταιριάζουν με τον

εξοπλισμό στερέωσης του εργαλείου θα λειτουργούν

ιδιόρρυθμα, προκαλώντας την απώλεια του ελέγχου.

8. Μη χρησιμοποιείτε ποτέ στο δίσκο ροδέλες ή

μπουλόνια που είναι κατεστραμμένα ή

λανθασμένου μεγέθους. Οι ροδέλες και τα

μπουλόνια του δίσκου είναι ειδικά σχεδιασμένα για το

8. Σκανδάλη-διακόπτης

13. Εξαγωνικό μπουλόνι

14. Εξωτερική φλάντζα

16. Εσωτερική φλάντζα

20. Εγκοπές παραθυριού

22. Οδηγός κομματιού (Οδηγός

24. Καπάκι υποδοχής για το

Διάμετρος δίσκου 136 mm

Ταχύτητα χωρίς φορτίο (min

Ονομαστική τάση D.C. 18V50

εργαλείο που διαθέτετε, ώστε να παρέχουν βέλτιστη

απόδοση και ασφάλεια λειτουργίας.

9. Αιτίες κλοτσήματος και ενέργειες του χειριστή για

- Το κλότσημα είναι μια ξαφνική αντίδραση όταν ο

δίσκος είναι αποκομμένος, πιασμένος ή

ευθυγραμμισμένος λάθος, και προκαλεί την

ανεξέλεγκτη ανύψωση του εργαλείου έξω από το

τεμάχιο εργασίας και

προς τη μεριά του χειριστή.

- Όταν ο δίσκος είναι αποκομμένος ή πιασμένος

σφιχτά από την εγκοπή, μπλοκάρει και η αντίδραση

του μοτέρ οδηγεί το εργαλείο με ταχύτητα προς τη

- Αν ο δίσκος παραμορφωθεί ή ευθυγραμμιστεί

λάθος κατά το κόψιμο, τα δόντια στο πίσω μέρος

να σκάψουν μέσα στην επάνω

επιφάνεια του τεμαχίου εργασίας και έτσι ο δίσκος

να βγει από την εγκοπή και να αναπηδήσει προς τη

Το κλότσημα προκαλείται όταν το εργαλείο

χρησιμοποιείται λανθασμένα ή/και όταν οι διαδικασίες

ή οι συνθήκες λειτουργίας είναι λανθασμένες. Μπορεί

να αποφευχθεί αν ληφθούν

προφυλάξεις που αναφέρονται παρακάτω.

• Να κρατάτε το εργαλείο γερά και με τα δύο χέρια

και να τοποθετείτε τους βραχίονές σας με τρόπο

ώστε να αντιστέκονται στη δύναμη του

κλοτσήματος. Να τοποθετείτε το σώμα σας

πλευρικά του δίσκου, αλλά όχι στην ίδια ευθεία

με το δίσκο. Το κλότσημα μπορεί

την αναπήδηση του εργαλείου, αλλά ο χειριστής

μπορεί να ελέγξει το κλότσημα αν λάβει τις

κατάλληλες προφυλάξεις.

• Όταν εμποδίζεται η κίνηση του δίσκου ή όταν

διακόπτεται το κόψιμο για οποιοδήποτε λόγο,

αφήστε τη σκανδάλη και κρατήστε ακίνητο το

εργαλείο μέσα στο υλικό έως ότου

ακινητοποιηθεί ο δίσκος. Μη

να βγάλετε το εργαλείο από το κομμάτι

εργασίας ούτε να το τραβήξετε προς τα πίσω

όταν ο δίσκος κινείται, επειδή το εργαλείο

μπορεί να ΚΛΟΤΣΗΣΕΙ. Διερευνήστε την αιτία που

εμποδίζει την κίνηση του δίσκου και λάβετε

• Όταν ξεκινάτε ξανά το πριόνισμα ενός τεμαχίου

εργασίας, κεντράρετε το

δίσκο στην εγκοπή και

ελέγξτε ότι τα δόντια του δίσκου δεν έχουν

πιαστεί μέσα στο υλικό. Αν εμποδίζεται η κίνηση

του δίσκου, το εργαλείο μπορεί να αναπηδήσει από

το τεμάχιο εργασίας ή να κλοτσήσει όταν το θέσετε

• Πρέπει να στηρίζετε τις μεγάλες πλάκες για να

τον κίνδυνο να πιαστεί ο

δίσκος, αλλά και το κλότσημά του. Οι μεγάλες

πλάκες τείνουν να βαθουλώνουν από το ίδιο τους

Πρέπει να τοποθετείτε στηρίγματα κάτω από τις

πλάκες, και στις δύο πλευρές, κοντά στη γραμμή

κοπής και κοντά στην άκρη της πλάκας.

• Μη χρησιμοποιείτε δίσκους που δεν

αιχμηροί ή που είναι κατεστραμμένοι. Οι δίσκοι

που δεν είναι κοφτεροί ή που δεν έχουν ρυθμιστεί

σωστά δημιουργούν στενές εγκοπές και προκαλούν

μεγάλη τριβή, εμπόδιση της κίνησης του δίσκου και

• Οι μοχλοί ασφάλισης του βάθους δίσκου και της

ρύθμισης λοξοτομής πρέπει να είναι σφιχτοί και

από το κόψιμο. Αν η ρύθμιση

του δίσκου μετακινηθεί κατά το πριόνισμα, μπορεί

να εμποδιστεί η κίνηση του δίσκου και να

• Να είστε ιδιαίτερα προσεχτικοί όταν εκτελείτε

“βαθιές κοπές” σε ήδη υπάρχοντες τοίχους ή

άλλες περιοχές για τις οποίες δεν γνωρίζετε τι

κρύβουν στο εσωτερικό τους. Αν

προεξέχει, μπορεί να κόψει αντικείμενα που θα

προκαλέσουν το κλότσημά του. Για βαθιές κοπές,

μαζέψτε το κάτω προστατευτικό με τη βοήθεια της

10. Ελέγξτε ότι το κάτω προστατευτικό κλείνει σωστά

πριν από κάθε χρήση. Μη θέτετε σε λειτουργία το

εργαλείο αν το κάτω προστατευτικό δεν κινείται

και δεν κλείνει αμέσως. Μη συγκρατείτε

και μη δένετε ποτέ το κάτω προστατευτικό στην

ανοιχτή θέση. Αν το εργαλείο πέσει κατά λάθος, το

κάτω προστατευτικό μπορεί να λυγίσει. Σηκώστε το

κάτω προστατευτικό με τη βοήθεια του ανασυρόμενου

μοχλού και βεβαιωθείτε ότι κινείται ελεύθερα και δεν

ακουμπά το δίσκο ή κάποιο

άλλο μέρος, σε όλες τις

γωνίες και βάθη κοπής.

Για να ελέγξτε το κάτω προστατευτικό, ανοίξτε το κάτω

προστατευτικό με το χέρι και κατόπιν αφήστε το.

Παρατηρήστε εάν κλείνει. Επίσης, ελέγξτε ότι δεν

ακουμπά η ανασυρόμενη λαβή στο περίβλημα του

εργαλείου. Είναι ΠΟΛΥ ΕΠΙΚΙΝΔΥΝΟ να αφήνετε το

δίσκο εκτεθειμένο και

μπορεί να οδηγήσει σε σοβαρό

11. Ελέγξτε τη λειτουργία και την κατάσταση του

ελατηρίου του κάτω προστατευτικού. Αν το

προστατευτικό και το ελατήριο δεν λειτουργούν

σωστά, πρέπει να επισκευαστούν πριν από τη

χρήση. Το κάτω προστατευτικό μπορεί να λειτουργεί

με αργό ρυθμό αν υπάρχουν κατεστραμμένα μέρη,

αποθέματα κόλλας ή συσσώρευση

12. Να μαζεύετε το κάτω προστατευτικό με το χέρι

μόνο για ειδικές κοπές, όπως “βαθιές κοπές” και

“σύνθετες κοπές”. Ανεβάστε το κάτω

προστατευτικό με τη βοήθεια της ανασυρόμενης

λαβής και, μόλις ο δίσκος εισέλθει στο υλικό,

αφήσετε το κάτω προστατευτικό. Για κάθε άλλη

εργασία πριονίσματος, το κάτω προστατευτικό πρέπει

να λειτουργεί αυτόματα.

13. Να παρατηρείτε πάντα ότι το κάτω προστατευτικό

καλύπτει το δίσκο πριν τοποθετήσετε το εργαλείο

σε πάγκο ή στο πάτωμα. Αν ο δίσκος δεν

προστατεύεται και κινείται ελεύθερα, το εργαλείο θα

κινηθεί ανάποδα, κόβοντας ότι βρεθεί στο δρόμο του.

Έχετε υπόψη σας το χρόνο που χρειάζεται ο

να ακινητοποιηθεί αφότου αφήσετε το διακόπτη.

14. Μη σταματάτε τους δίσκους με πλευρική πίεση

Μην επιχειρήσετε να μετακινήσετε το υλικό κοπής

ενώ ο δίσκος κινείται.51

ΠΡΟΣΟΧΗ: Ο δίσκος περιστρέφεται ελεύθερα μετά

16. Τοποθε τήστε το πλατύτερο τμήμα της βάσης του

εργαλείου σε εκείνο το τμήμα του τεμαχίου

εργασίας που στηρίζεται σταθερά, και όχι στο

τμήμα εκείνο που θα πέσει όταν θα εκτελεστεί η

17. Ποτέ μη δοκιμάσετε να κόψετε με το εργαλείο

σε μια μέγκενη. Αυτό είναι

εξαιρετικά επικίνδυνο και μπορεί να οδηγήσει σε

18. Να φοράτε προστατευτικά γυαλιά και ωτοασπίδες

19. Να χρησιμοποιείτε πάντοτε δίσκους που

συνιστώνται στο παρόν εγχειρίδιο. Μη

χρησιμοποιείτε οποιοδήποτε λειαντικό δίσκο.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΜΗΝ επιτρέψετε στη βολικότητα ή στην εξοικείωσή

σας με το προϊόν (που αποκτήθηκε από

επανειλημμένη χρήση) να αντικαταστήσει την

αυστηρή προσήλωση στους κανόνες ασφάλειας του

εν λόγω προϊόντος. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η μη

τήρηση των κανόνων ασφαλείας που διατυπώνονται

στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει

1. Πριν χρησιμοποιήσετε την μπαταρία, διαβάστε

όλες τις οδηγίες και τις ενδείξεις προφύλαξης στο

(1) φορτιστή μπαταρίας, (2) την μπαταρία και (3) το

προϊόν στο οποίο χρησιμοποιείται η μπαταρία.

2. Μην αποσυναρμολογείτε την μπαταρία.

3. Εάν ο χρόνος λειτουργίας της μπαταρίας είναι

υπερβολικά σύντομος, διακόψτε αμέσως τη

λειτουργία. Εάν συνεχίσετε, μπορεί να έχει ως

κίνδυνο υπερθέρμανσης, πιθανών

εγκαυμάτων κι ακόμη έκρηξης.

4. Αν μπει στα μάτια σας ηλεκτρολύτης, ξεπλύνετε με

καθαρό νερό και αναζητήστε αμέσως ιατρική

βοήθεια. Μπορεί να χάσετε την όρασή σας.

5. Μη βραχυκυκλώνετε την μπαταρία:

(1) Μην αγγίζετε τους ακροδέκτες με αγώγιμο

(2) Μην αποθηκεύετε την μπαταρία σε δοχείο με

αντικείμενα, όπως καρφιά,

(3) Μην εκθέτετε την μπαταρία σε νερό ή βροχή.

Αν βραχυκυκλωθεί η μπαταρία, μπορεί να

προκληθεί μεγάλη ροή ηλεκτρικού ρεύματος,

υπερθέρμανση, πιθανά εγκαύματα και ακόμη

καταστροφή της μπαταρίας.

6. Μην αποθηκεύετε το εργαλείο και την μπαταρία σε

μέρη όπου η θερμοκρασία μπορεί να φτάσει ή να

7. Μην αποτεφρώνετε την μπαταρία ακόμη κι αν

παρουσιάζει σοβαρή ζημιά ή είναι εντελώς

φθαρμένη. Η μπαταρία μπορεί να εκραγεί σε

8. Να προσέχετε να μη σας πέσει η μπαταρία και να

μη συγκρουστεί με κάποιο αντικείμενο.

9. Μην χρησιμοποιήσετε μια μπαταρία που έχει

πέσει κάτω ή έχει χτυπηθεί.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

Συμβουλές για τη διατήρηση της μέγιστης

1. Να φορτίζετε την μπαταρία πριν αποφορτιστεί

εντελώς. Πάντοτε να διακόπτετε τη λειτουργία του

εργαλείου και να φορτίζετε την μπαταρία όταν

παρατηρείται μειωμένη ισχύς του εργαλείου.

2. Ποτέ μην επαναφορτίζετε μια πλήρως φορτισμένη

μπαταρία. Εάν υπερφορτίσετε την μπαταρία,

μειώνεται η ωφέλιμη διάρκεια ζωής της.

3. Να φορτίζετε την μπαταρία σε θερμοκρασία

δηλαδή στους 10°C έως 40°C (50°F έως

104°F). Αν η μπαταρία είναι θερμή, αφήστε την να

ψυχθεί πριν τη φορτίσετε.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο

και έχετε βγάλει την μπαταρία πριν ρυθμίσετε ή

ελέγξετε κάποια λειτουργία του εργαλείου.

Τοποθέτηση ή αφαίρεση της μπαταρίας

• Πάντοτε να σβήνετε το εργαλείο πριν βάζετε ή βγάζετε

• Για να βγάλετε την μπαταρία, τραβήξτε την από το

εργαλείο καθώς σύρετε το κουμπί στο πλαϊνό της

• Για να τοποθετήσετε την μπαταρία, ευθυγραμμίστε τη

γλωττίδα στην μπαταρία με την εγκοπή στο περίβλημα

και ολισθήστε τη στη θέση

τοποθετείτε έως το τέρμα, δηλαδή έως ότου ασφαλίζει

στη θέση και ακουστεί ένας χαρακτηριστικός ήχος

(“κλικ”). Αν φαίνεται το κόκκινο τμήμα στην άνω πλευρά

του κουμπιού, η μπαταρία δεν είναι πλήρως

ασφαλισμένη. Εισάγετέ την πλήρως για να μη φαίνεται

το κόκκινο τμήμα. Σε αντίθετη περίπτωση, μπορεί

πέσει κατά λάθος από το εργαλείο και να τραυματίσει

εσάς ή κάποιον παρευρισκόμενο.

• Να μη χρησιμοποιείτε δύναμη όταν τοποθετείτε την

μπαταρία. Αν η μπαταρία δεν ολισθαίνει με ευκολία, δεν

Ρύθμιση του βάθους κοπής (Εικ. 2)

• Μετά τη ρύθμιση του βάθους κοπής, πάντοτε να

σφίγγετε καλά το μοχλό.

Χαλαρώστε το μοχλό στην πλευρά της πίσω λαβής και

μετακινήστε τη βάση προς τα πάνω ή προς τα κάτω. Στο

επιθυμητό βάθος κοπής, ασφαλίστε τη βάση σφίγγοντας

Για καλύτερο και ασφαλέστερο κόψιμο, ρυθμίστε το βάθος

κοπής ώστε μόνο ένα δόντι του δίσκου να προεξέχει κάτω

από το τεμάχιο εργασίας. Η χρήση κατάλληλου βάθους

κοπής συμβάλλει στη μείωση της πιθανότητας

επικίνδυνου ΚΛΟΤΣΗΜΑΤΟΣ που μπορεί να

προκαλέσουν τραυματισμό.52

Όταν κόβετε, ευθυγραμμίστε τη θέση Α στο μπροστινό

μέρος της βάσης με τη γραμμή κοπής στο τεμάχιο

Δράση διακόπτη (Εικ. 4)

• Πριν βάζετε την μπαταρία στο εργαλείο, πάντοτε να

ελέγχετε ότι η σκανδάλη-διακόπτης ενεργοποιείται

κανονικά και επιστρέφει στη θέση OFF όταν την

• Μην τραβάτε τη σκανδάλη-διακόπτη με βία χωρίς να

πατάτε το μοχλό ασφάλισης. Θα σπάσει ο διακόπτης.

Για να μην πιέζεται η σκανδάλη-διακόπτης κατά λάθος,

ένας μοχλός ασφάλισης. Για να ξεκινήσετε τη

λειτουργία του εργαλείου, πιέστε το μοχλό ασφάλισης και

πατήστε τη σκανδάλη-διακόπτη.

Για να σταματήσετε το εργαλείο, αφήστε τη σκανδάλη-

• Για την ασφάλεια σας, το εργαλείο αυτό παρέχεται με

μοχλό ασφάλισης το οποίο αποτρέπει την εκκίνηση του

εργαλείου κατά λάθος. Μη

χρησιμοποιείτε ΠΟΤΕ το

εργαλείο αν μπορείτε να το θέσετε σε λειτουργία

πιέζοντας απλά τη σκανδάλη-διακόπτη, χωρίς να

τραβάτε και το μοχλό ασφάλισης. Στείλτε το εργαλείο σε

κέντρο εξυπηρέτησης της MAKITA για να το

επισκευάσουν σωστά ΠΡΙΝ το χρησιμοποιήσετε ξανά.

• ΠΟΤΕ μην κολλάτε το μοχλό ασφάλισης στην

πατημένη θέση του και

ΠΟΤΕ μην παρακάμπτετε το

σκοπό του μοχλού ασφάλισης.

Άναμμα λάμπας (Εικ. 5)

• Μην κοιτάτε κατευθείαν μέσα στο φως ή στην πηγή

Για να ανάψετε μόνο το φως, τραβήξτε τη σκανδάλη χωρίς

να πατάτε το μοχλό ασφάλισης. Για να ανάψετε το φως και

να θέσετε το εργαλείο σε λειτουργία, πατήστε το μοχλό

ασφάλισης και τραβήξτε τη σκανδάλη-διακόπτη με το

• Χρησιμοποιήστε μια μπατονέτα για να σκουπίσετε τη

σκόνη από το φακό της λάμπας. Προσέχετε να μη

γρατσουνίσετε το φακό της λάμπας, επειδή μπορεί να

μειωθεί η ένταση του φωτισμού.

• Μη χρησιμοποιείτε βενζίνη, νέφτι ή παρόμοια υλικά για

να καθαρίσετε το φακό της λάμπας. Αν

χρησιμοποιήσετε τέτοιες ουσίες

, θα καταστρέψετε το

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο

και έχετε βγάλει την μπαταρία πριν εκτελέσετε

οποιαδήποτε εργασία σε αυτό.

Αφαίρεση ή τοποθέτηση δίσκου (Εικ. 6)

• Βεβαιωθείτε ότι ο δίσκος είναι τοποθετημένος με τα

δόντια στραμμένα προς τα πάνω στο μπροστινό μέρος

• Να χρησιμοποιείτε μόνο το παρεχόμενο κλειδί της

Makita για να τοποθετήσετε ή για να αφαιρέσετε το

Για να αφαιρέσετε το δίσκο, πιέστε το κλείδωμα άξονα

ώστε να μην μπορεί να

περιστραφεί ο δίσκος και

χρησιμοποιήστε το κλειδί για να χαλαρώστε το εξαγωνικό

μπουλόνι γυρίζοντάς το αριστερόστροφα. Κατόπιν,

αφαιρέστε το εξαγωνικό μπουλόνι, την εξωτερική φλάντζα

Για να τοποθετήσετε το δίσκο, ακολουθήστε τη διαδικασία

αφαίρεσης με αντίστροφη σειρά. ΒΕΒΑΙΩΘΕΙΤΕ ΝΑ

ΣΦΙΞΕΤΕ ΚΑΛΑ ΤΟ ΕΞΑΓΩΝΙΚΟ ΜΠΟΥΛΟΝΙ

ΓΥΡΙΖΟΝΤΑΣ ΤΟ ΔΕΞΙΟΣΤΡΟΦΑ. (Εικ. 7)

Όταν αλλάζετε δίσκους, βεβαιωθείτε να καθαρίσετε

επίσης το πάνω και κάτω προστατευτικό δίσκου από

συσσωρευμένο θραύσματα και σωματίδια. Ωστόσο, οι

ενέργειες αυτές δεν αντικαθιστούν την ανάγκη να ελέγχετε

τη λειτουργία του κάτω προστατευτικό πριν από κάθε

Αποθήκευση εξαγωνικού άλεν (Εικ. 8)

Όταν δεν χρησιμοποιείτε το εξαγωνικό άλεν, αποθηκεύστε

το, όπως απεικονίζεται, για να μην το χάσετε.

• Να εισάγετε πάντοτε την μπαταρία έως το τέρμα, μέχρι

να ασφαλίσει στη θέση της. Αν φαίνεται το κόκκινο

τμήμα στην άνω πλευρά του κουμπιού, η μπαταρία δεν

είναι πλήρως ασφαλισμένη. Εισάγετέ την πλήρως για

να μη φαίνεται το κόκκινο τμήμα. Σε αντίθετη

περίπτωση, μπορεί να πέσει κατά λάθος από

εργαλείο και να τραυματίσει εσάς ή κάποιον

• Βεβαιωθείτε να μετακινείτε ομαλά το εργαλείο προς τα

μπροστά σε ευθεία γραμμή. Αν πιέσετε ή συστρέψετε

το εργαλείο, θα έχει ως αποτέλεσμα την υπερθέρμανση

του μοτέρ και επικίνδυνο κλότσημα, που πιθανώς να

προκαλέσει σοβαρό τραυματισμό.

• Αν το εργαλείο λειτουργεί συνεχόμενα έως

αποφορτιστεί η μπαταρία, αφήστε το εργαλείο σβηστό

για 15 λεπτά πριν συνεχίσετε την εργασία με

καινούργια μπαταρία.

• Μη συστρέφετε ή εξαναγκάζετε ποτέ το εργαλείο στην

κοπή. Αυτό μπορεί να προκαλέσει την υπερφόρτωση

του μοτέρ ή/και επικίνδυνο κλότσημα, έχοντας ως

αποτέλεσμα το σοβαρό τραυματισμό του χειριστή.

προστασία ματιών ή προστατευτικά

γυαλιά πριν από τη λειτουργία. (Εικ. 9)

Να κρατάτε το εργαλείο σταθερά. Το εργαλείο παρέχεται

με μπροστινή και πίσω λαβή. Να χρησιμοποιείτε και τις

δύο λαβές για να έχετε καλύτερο κράτημα του εργαλείου.

Αν κρατάτε το εργαλείο και με τα δύο χέρια, δεν είναι

από το δίσκο. Θέστε τη βάση στο

τεμάχιο εργασίας που πρόκειται να κοπεί χωρίς ο δίσκος

να ακουμπήσει καθόλου. Κατόπιν, ανάψτε το εργαλείο και

περιμένετε έως ότου ο δίσκος να αποκτήσει την πλήρη

ταχύτητα του. Τώρα, απλά μετακινήστε το εργαλείο προς

τα εμπρός επάνω στην επιφάνεια του τεμάχιου εργασίας,

επίπεδο και προωθώντας το ομαλά μέχρι

να ολοκληρωθεί η κοπή.

Για να πετύχετε καθαρές κοπές, κρατήστε τη γραμμή

κοπής ευθεία και την ταχύτητα προώθησης σταθερή. Αν

το κόψιμο δεν ακολουθήσει σωστά την προοριζόμενη53

γραμμή κοπής, μην επιχειρήσετε να γυρίσετε ή να πιέσετε

το εργαλείο ξανά στη γραμμή κοπής. Μπορεί να

προκαλέσει το πιάσιμο του δίσκου και να οδηγήσει σε

επικίνδυνο κλότσημα και πιθανώς σοβαρό τραυματισμό.

Αφήστε το διακόπτη, περιμένετε να ακινητοποιηθεί ο

δίσκος και κατόπιν αποσύρετε το εργαλείο.

Ευθυγραμμίστε ξανά το εργαλείο σε

κοπής και ξεκινήστε ξανά το κόψιμο. Προσπαθήστε να

αποφύγετε μια θέση που αφήνει εκτεθειμένο το χειριστή

σε θραύσματα και σωματίδια που εκτοξεύονται από το

εργαλείο. Χρησιμοποιήστε προστασία ματιών για την

αποφυγή τραυματισμού.

Οι εγκοπές παραθυριού στη βάση καθιστούν εύκολο τον

έλεγχο της απόστασης μεταξύ του μπροστινού άκρου του

και του τεμαχίου εργασίας κάθε φορά που

ρυθμίζετε το δίσκο για το μέγιστο βάθος κοπής. (Εικ. 10)

• Μη χρησιμοποιείτε παραμορφωμένο ή κατεστραμμένο

δίσκο. Αντικαταστήστε το με ένα καινούργιο.

• Μη στοιβάζετε υλικά όταν τα κόβετε.

• Μην κόβετε σκληρό ατσάλι, ανοξείδωτο ατσάλι, ξύλο,

πλαστικά, τσιμέντο, πλακάκια, κτλ. Να κόβετε μόνο

μαλακό χάλυβα και αλουμίνιο.

• Μην αγγίζετε το δίσκο, το τεμάχιο εργασίας ή τα

θραύσματα κοπής με γυμνά χέρια αμέσως μετά την

κοπή επειδή μπορεί να είναι εξαιρετικά θερμά και να

προκληθεί έγκαυμα στο δέρμα σας.

• Να χρησιμοποιείτε τους κατάλληλους δίσκους,

ανάλογα με την εργασία σας. Η χρήση ακατάλληλων

μπορεί να προκαλέσει κακή απόδοση κοπής ή/

και τον κίνδυνο προσωπικού τραυματισμού.

Οδηγός κομματιού (οδηγός χάρακας)

Ο πρακτικός οδηγός κομματιού σάς επιτρέπει να κάνετε

ευθείες κοπές με μεγάλη ακρίβεια. Απλά ολισθήστε τον

οδηγό κομματιού εφαρμοστά επάνω στη πλευρά του

τεμαχίου εργασίας και ασφαλίστε τον στην κατάλληλη

θέση με τη βίδα στο μπροστινό μέρος της βάσης. Αυτό

κάνει επίσης δυνατή την επαναλαμβανόμενη και

ομοιόμορφη κοπή κομματιών ίδιου πλάτους

• Να βεβαιώνεστε πάντοτε ότι έχετε σβήσει το εργαλείο

και έχετε βγάλει την μπαταρία πριν εκτελέσετε

οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.

• Να ελέγχετε προσεχτικά το δίσκο για ραγίσματα ή ζημιά

πριν και μετά από κάθε χρήση. Να αντικαθιστάτε

αμέσως ραγισμένο ή κατεστραμμένο δίσκο.

• Εάν συνεχίζετε να χρησιμοποιείτε αμβλύ δίσκο μπορεί

να προκληθεί επικίνδυνο κλότσημα ή/και

Αντικαταστήστε με έναν καινούργιο δίσκο μόλις ο

παλιός δεν κόβει πλέον αποτελεσματικά.

Οι δίσκοι για μεταλλικούς κόπτες δεν ακονίζονται.

Αλλαγή καρβουνακιών (Εικ. 12)

Να αφαιρείτε και να ελέγχετε τακτικά τα καρβουνάκια.

Να αντικαθιστάτε τα καρβουνάκια όταν έχουν φθαρεί έως

την ένδειξη ορίου. Να διατηρείτε τα καρβουνάκια καθαρά

και ελεύθερα για να γλιστρούν στις υποδοχές.

Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια.

Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου.

Με τη βοήθεια ενός κατσαβιδιού, βγάλτε

υποδοχής για τα καρβουνάκια.

Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα

καινούργια και ασφαλίστε τα καπάκια της υποδοχής για τα

καρβουνάκια. (Εικ. 13)

Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του

προϊόντος, οι εργασίες επισκευής, καθώς και

οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα

πρέπει να εκτελούνται σε

εξουσιοδοτημένα κέντρα

εξυπηρέτησης της Makita, και πάντοτε με τη χρήση

ανταλλακτικών της Makita.

• Συνιστάται η χρήση των παρακάτω αξεσουάρ και

εξαρτημάτων με το εργαλείο της Makita μόνο όπως

καθορίζεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε

άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί

κίνδυνος για πρόκληση ατομικού τραυματισμού. Να

χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο

για το σκοπό για τον οποίο προορίζονται.

κάποια βοήθεια ή περισσότερες

πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε

στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Δίσκοι με μύτες καρβιδίου

• Οδηγός κομματιού (Οδηγός χάρακας)

• Βίδα χειρός M5 x 20

• Ελατήριο συμπίεσης 6

• Διάφοροι τύποι γνήσιων μπαταριών και φορτιστών της

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει

καθοριστεί σύμφωνα με την EN60745:

Επίπεδο ηχητικής πίεσης (L

Επίπεδο ηχητικής ισχύς (L WA

Αβεβαιότητα (Κ): 3 dB (A)

Να φοράτε ωτοασπίδες.

Η συνολική τιμή κραδασμών (άθροισμα τριαξονικού

διανύσματος) που έχει καθοριστεί σύμφωνα με την

Κατάσταση λειτουργίας: κοπή ατσάλινου σωλήνα

Αβεβαιότητα (Κ): 1,5 m/s

• Η δηλωθείσα τιμή των παραγομένων κραδασμών έχει

καταμετρηθεί σύμφωνα με την τυποποιημένη μέθοδο

δοκιμασίας και μπορεί να χρησιμοποιηθεί για την

σύγκριση ενός εργαλείου με ένα άλλο.

• Η δηλωθείσα τιμή των παραγομένων κραδασμών

μπορεί επίσης να χρησιμοποιηθεί για μια

προκαταρκτική αξιολόγηση της έκθεσης στους

• Η εκπομπή κραδασμών κατά

πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί54

να διαφέρει από τη δηλωθείσα τιμή των εκπομπών,

ανάλογα με τον τρόπο με τον οποίο χρησιμοποιείται το

• Φροντίστε να λάβετε τα μέτρα ασφαλείας που

απαιτούνται για την προστασία του χρήστη που

βασίζονται σε μια εκτίμηση της έκθεσης σε

πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη

όλα τα μέρη του κύκλου λειτουργίας

περιπτώσεις κατά τις οποίες το εργαλείο είναι

απενεργοποιημένο και όταν λειτουργεί στο ρελαντί

επιπροσθέτως του χρόνου κατά τον οποίο το εργαλείο

βρίσκεται σε χρήση).

Για τις ευρωπαϊκές χώρες μόνο

EC Δήλωση Συμμόρφωσης

Η Εταιρία Makita ως υπεύθυνος κατασκευαστής,

δηλώνει ότι το παρακάτω μηχάνημα ή μηχανήματα

Ονομασία Μηχανήματος: Κόφτης μετάλλων με μπαταρία

Αρ. Μοντέλου/ Τύπος: BCS550

αποτελούν παραγωγή σε σειρά και

Συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές

98/37/ΕΚ έως στην 28η Δεκεμβρίου 2009 και

επακόλουθα με την 2006/42/ΕΚ από την 29η

σύμφωνα με τα παρακάτω πρότυπα

ή τυποποιημένα έγγραφα:

Ο εξουσιοδοτημένος μας αντιπρόσωπος στην Ευρώπη

διατηρεί τα τεχνικά έγγραφα, ο οποίος είναι:

Makita International Europe Ltd.,
