ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BSS500RFJ MAKITA

GR Φορητό δισκοπρίονο Οδηγίες χρήσης

Anjo, Aichi, JAPAN51

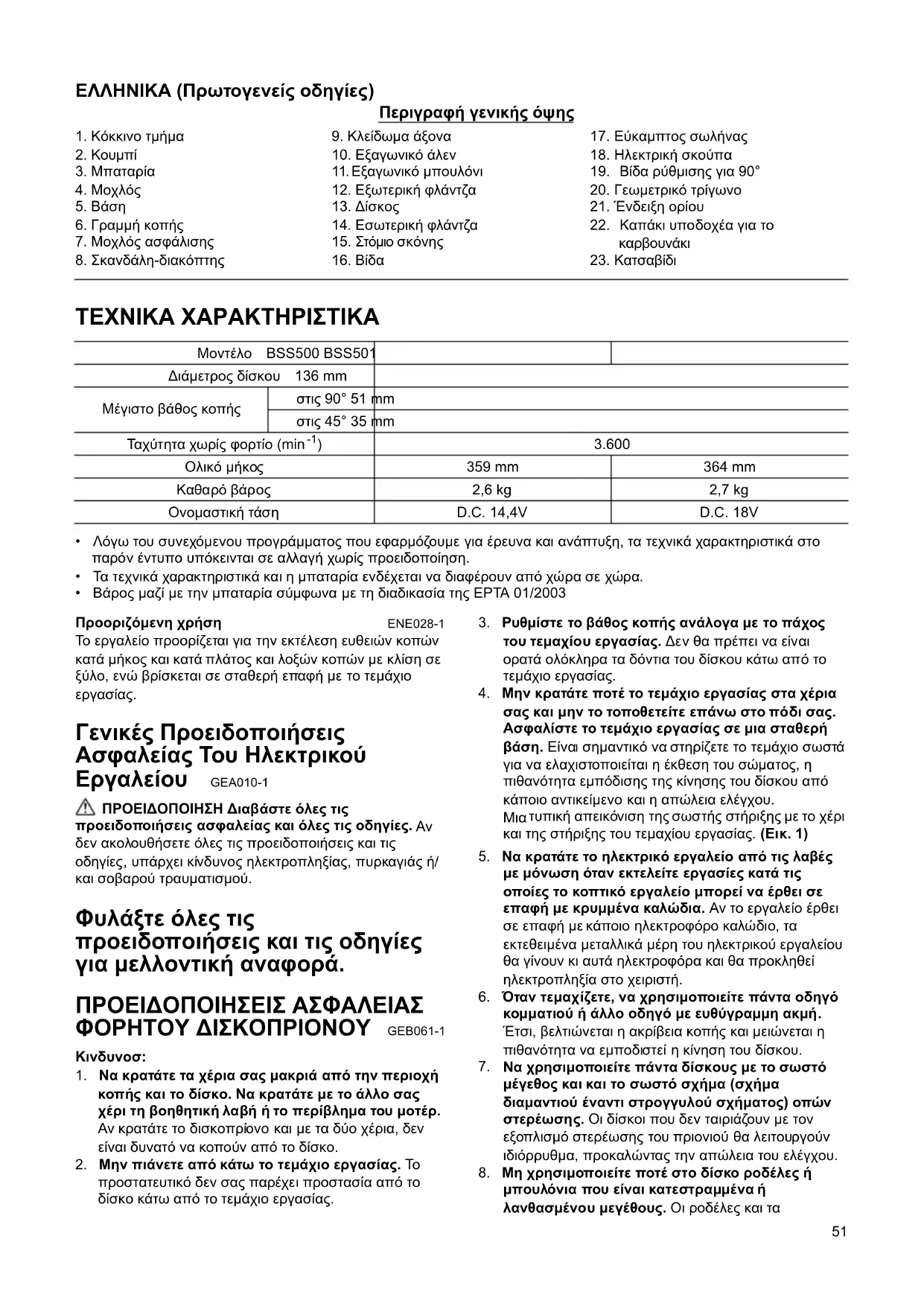

ΕΛΛΗΝΙΚΑ (Πρωτογενείς οδηγίες)

Περιγραφή γενικής όψης

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Λόγω του συνεχόμενου προγράμματος που εφαρμόζουμε για έρευνα και ανάπτυξη, τα τεχνικά χαρακτηριστικά στο

παρόν έντυπο υπόκεινται σε αλλαγή χωρίς προειδοποίηση.

• Τα τεχνικά χαρακτηριστικά και η μπαταρία ενδέχεται να διαφέρουν από χώρα σε χώρα.

• Βάρος μαζί με την μπαταρία σύμφωνα με τη διαδικασία της EPTA 01/2003

Προοριζόμενη χρήση ENE028-1 Το εργαλείο προορίζεται για την εκτέλεση ευθειών κοπών

κατά μήκος και κατά πλάτος και λοξών κοπών με κλίση σε

ξύλο, ενώ βρίσκεται σε σταθερή επαφή με το τεμάχιο

Γενικές Προειδοποιήσεις

Ασφαλείας Του Ηλεκτρικού

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας και όλες τις οδηγίες.

δεν ακολουθήσετε όλες τις προειδοποιήσεις και τις

οδηγίες, υπάρχει κίνδυνος ηλεκτροπληξίας, πυρκαγιάς ή/

και σοβαρού τραυματισμού.

προειδοποιήσεις και τις οδηγίες

για μελλοντική αναφορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΦΟΡΗΤΟΥ ΔΙΣΚΟΠΡΙΟΝΟΥ GEB061-1 Κινδυνοσ:

1. Να κρατάτε τα χέρια σας μακριά από την περιοχή

κοπής και το δίσκο. Να κρατάτε με το άλλο σας

χέρι τη βοηθητική λαβή ή το περίβλημα του μοτέρ.

Αν κρατάτε το δισκοπρίονο και με τα δύο χέρια, δεν

είναι δυνατό να κοπούν από το δίσκο.

κάτω το τεμάχιο εργασίας. Το

προστατευτικό δεν σας παρέχει προστασία από το

δίσκο κάτω από το τεμάχιο εργασίας.

3. Ρυθμίστε το βάθος κοπής ανάλογα με το πάχος

του τεμαχίου εργασίας. Δεν θα πρέπει να είναι

ορατά ολόκληρα τα δόντια του δίσκου κάτω από το

4. Μην κρατάτε ποτέ το

τεμάχιο εργασίας στα χέρια

σας και μην το τοποθετείτε επάνω στο πόδι σας.

Ασφαλίστε το τεμάχιο εργασίας σε μια σταθερή

βάση. Είναι σημαντικό να στηρίζετε το τεμάχιο σωστά

για να ελαχιστοποιείται η έκθεση του σώματος, η

πιθανότητα εμπόδισης της κίνησης του δίσκου από

κάποιο αντικείμενο και η απώλεια ελέγχου.

τυπική απεικόνιση της σωστής στήριξης με το χέρι

και της στήριξης του τεμαχίου εργασίας. (Εικ.1)

5. Να κρατάτε το ηλεκτρικό εργαλείο από τις λαβές

με μόνωση όταν εκτελείτε εργασίες κατά τις

οποίες το κοπτικό εργαλείο μπορεί να έρθει σε

επαφή με κρυμμένα καλώδια. Αν το εργαλείο έρθει

κάποιο ηλεκτροφόρο καλώδιο, τα

εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου

θα γίνουν κι αυτά ηλεκτροφόρα και θα προκληθεί

ηλεκτροπληξία στο χειριστή.

6. Όταν τεμαχίζετε, να χρησιμοποιείτε πάντα οδηγό

κομματιού ή άλλο οδηγό με ευθύγραμμη ακμή.

Έτσι, βελτιώνεται η ακρίβεια κοπής και μειώνεται η

πιθανότητα να εμποδιστεί η κίνηση του δίσκου.

Να χρησιμοποιείτε πάντα δίσκους με το σωστό

μέγεθος και και το σωστό σχήμα (σχήμα

διαμαντιού έναντι στρογγυλού σχήματος) οπών

στερέωσης. Οι δίσκοι που δεν ταιριάζουν με τον

εξοπλισμό στερέωσης του πριονιού θα λειτουργούν

ιδιόρρυθμα, προκαλώντας την απώλεια του ελέγχου.

8. Μη χρησιμοποιείτε ποτέ στο δίσκο ροδέλες ή

μπουλόνια που είναι κατεστραμμένα

λανθασμένου μεγέθους. Οι ροδέλες και τα

8. Σκανδάλη-διακόπτης

11. Εξαγωνικό μπουλόνι

12. Εξωτερική φλάντζα

14. Εσωτερική φλάντζα

17. Εύκαμπτος σωλήνας

18. Ηλεκτρική σκούπα

19. Βίδα ρύθμισης για 90°

20. Γεωμετρικό τρίγωνο

22. Καπάκι υποδοχέα για το

Μοντέλο BSS500 BSS501

Διάμετρος δίσκου 136 mm

Ταχ ύ τ ητα χωρίς φορτίο (min

Ολικό μήκος 359 mm 364 mm

Καθαρό βάρος 2,6 kg 2,7 kg

Ονομαστική τάση D.C. 14,4V D.C. 18V52

μπουλόνια του δίσκου είναι ειδικά σχεδιασμένα για το

δισκοπρίονο που διαθέτετε, ώστε να παρέχουν

βέλτιστη απόδοση και ασφάλεια λειτουργίας.

9. Αιτίες κλοτσήματος και ενέργειες του χειριστή για

- Το κλότσημα είναι μια ξαφνική αντίδραση όταν ο

δίσκος είναι αποκομμένος, πιασμένος ή

ευθυγραμμισμένος λάθος, και προκαλεί την

του πριονιού έξω από το

τεμάχιο εργασίας και προς τη μεριά του χειριστή.

- Όταν ο δίσκος είναι αποκομμένος ή πιασμένος

σφιχτά από την εγκοπή, μπλοκάρει και η αντίδραση

του μοτέρ οδηγεί το εργαλείο με ταχύτητα προς τη

- Αν ο δίσκος παραμορφωθεί ή ευθυγραμμιστεί

λάθος κατά το κόψιμο

, τα δόντια στο πίσω μέρος

του δίσκου μπορεί να σκάψουν μέσα στην επάνω

επιφάνεια του ξύλου και έτσι ο δίσκος να βγει από

την εγκοπή και να αναπηδήσει προς τη μεριά του

Το κλότσημα προκαλείται όταν το δισκοπρίονο

χρησιμοποιείται λανθασμένα ή/και όταν οι διαδικασίες

ή οι συνθήκες λειτουργίας

είναι λανθασμένες. Μπορεί

να αποφευχθεί αν ληφθούν οι κατάλληλες

προφυλάξεις που αναφέρονται παρακάτω.

• Να κρατάτε το δισκοπρίονο γερά και με τα δύο

χέρια και να τοποθετείτε τους βραχίονές σας με

τρόπο ώστε να αντιστέκονται στη δύναμη του

κλοτσήματος. Να τοποθετείτε το σώμα σας

πλευρικά του δίσκου, αλλά όχι στην ίδια

με το δίσκο. Το κλότσημα μπορεί να προκαλέσει

την αναπήδηση του δισκοπρίονου, αλλά ο

χειριστής μπορεί να ελέγξει το κλότσημα αν λάβει

τις κατάλληλες προφυλάξεις.

• Όταν εμποδίζεται η κίνηση του δίσκου ή όταν

διακόπτεται το κόψιμο για οποιοδήποτε λόγο,

αφήστε τη σκανδάλη και κρατήστε ακίνητο το

δισκοπρίονο μέσα στο

ακινητοποιηθεί ο δίσκος. Μη δοκιμάσετε ποτέ

να βγάλετε το δισκοπρίονο από το κομμάτι

εργασίας ούτε να το τραβήξετε προς τα πίσω

όταν ο δίσκος κινείται, επειδή το εργαλείο

μπορεί να κλοτσήσει. Διερευνήστε την αιτία που

εμποδίζεται η κίνηση του δίσκου και λάβετε

ξανά το πριόνισμα ενός τεμαχίου

εργασίας, κεντράρετε το δίσκο στην εγκοπή και

ελέγξτε ότι τα δόντια του δίσκου δεν έχουν

πιαστεί μέσα στο υλικό. Αν εμποδίζεται η κίνηση

του δίσκου, το εργαλείο μπορεί να αναπηδήσει από

το τεμάχιο εργασίας ή να κλοτσήσει όταν το θέσετε

στηρίζετε τις μεγάλες πλάκες για να

ελαχιστοποιείτε τον κίνδυνο να πιαστεί ο

δίσκος, αλλά και το κλότσημά του. Οι μεγάλες

πλάκες τείνουν να βαθουλώνουν από το ίδιο τους

το βάρος. Πρέπει να τοποθετείτε στηρίγματα κάτω

από τις πλάκες, και στις δύο πλευρές, κοντά στη

γραμμή κοπής και κοντά στην άκρη

Για την αποφυγή του κλοτσήματος, να στηρίζετε τη

σανίδα ή την πλάκα κοντά στο κόψιμο. (Εικ.2)

Μη στηρίζετε τη σανίδα ή την πλάκα μακριά από το

• Μη χρησιμοποιείτε δίσκους που δεν είναι

αιχμηροί ή που είναι κατεστραμμένοι. Οι δίσκοι

που δεν είναι κοφτεροί ή

που δεν έχουν ρυθμιστεί

σωστά δημιουργούν στενές εγκοπές και

προκαλούν μεγάλη τριβή, εμπόδιση της κίνησης

του δίσκου και κλότσημα.

• Οι μοχλοί ασφάλισης του βάθους δίσκου και

της ρύθμισης λοξοτομής πρέπει να είναι

σφιχτοί και ασφαλισμένοι πριν από το κόψιμο.

Αν η ρύθμιση του δίσκου μετακινηθεί κατά το

πριόνισμα, μπορεί να

εμποδιστεί η κίνηση του

δίσκου και να προκληθεί κλότσημα.

• Να είστε ιδιαίτερα προσεχτικοί όταν εκτελείτε

«βαθιές κοπές» σε τοίχους ή άλλες περιοχές για

τις οποίες δεν γνωρίζετε τι κρύβουν στο

εσωτερικό τους. Αν ο δίσκος προεξέχει, μπορεί να

κόψει αντικείμενα που θα προκαλέσουν το

το κάτω προστατευτικό κλείνει σωστά

πριν από κάθε χρήση. Μη θέτετε σε λειτουργία το

δισκοπρίονο αν το κάτω προστατευτικό δεν

κινείται ελεύθερα και δεν κλείνει αμέσως. Μη

συγκρατείτε και μη δένετε ποτέ το κάτω

προστατευτικό στην ανοιχτή θέση. Αν το

δισκοπρίονο πέσει κατά λάθος, το κάτω

προστατευτικό μπορεί να λυγίσει.

προστατευτικό με τη βοήθεια της ανασυρόμενης

λαβής και βεβαιωθείτε ότι κινείται ελεύθερα και δεν

ακουμπά το δίσκο ή κάποιο άλλο μέρος, σε όλες τις

γωνίες και βάθη κοπής.

11. Ελέγξτε τη λειτουργία του ελατηρίου του κάτω

προστατευτικού. Αν το προστατευτικό και το

ελατήριο δεν λειτουργούν σωστά, πρέπει να

επισκευαστούν πριν από τη χρήση. Το κάτω

προστατευτικό μπορεί να λειτουργεί με αργό ρυθμό αν

υπάρχουν κατεστραμμένα μέρη, αποθέματα κόλλας ή

συσσώρευση ακαθαρσιών.

12. Να μαζεύετε το κάτω προστατευτικό με το χέρι

μόνο για ειδικά κοψίματα, όπως «βαθιά κοψίματα»

και «σύνθετα κοψίματα». Ανεβάστε το κάτω

προστατευτικό με τη βοήθεια της ανασυρόμενης

λαβής και, μόλις ο δίσκος εισέλθει στο υλικό,

αφήσετε το κάτω προστατευτικό. Για κάθε άλλη

εργασία πριονίσματος, το κάτω προστατευτικό πρέπει

να λειτουργεί αυτόματα.

13. Να παρατηρείτε πάντα ότι το κάτω προστατευτικό

καλύπτει το δίσκο πριν τοποθετήσετε το

δισκοπρίονο σε πάγκο ή στο πάτωμα. Αν ο δίσκος

δεν προστατεύεται και

κινείται ελεύθερα, το

δισκοπρίονο θα κινηθεί ανάποδα, κόβοντας ότι βρεθεί

στο δρόμο του. Έχετε υπόψη σας το χρόνο που

χρειάζεται ο δίσκος να ακινητοποιηθεί αφότου

αφήσετε το διακόπτη.

14. Να κρατάτε ΠΑΝΤΑ το εργαλείο καλά και με τα δύο

χέρια. ΠΟΤΕ μη τοποθετήσετε το χέρι ή τα

δάκτυλα σας πίσω από

το δισκοπρίονο. Αν συμβεί

κλότσημα, το δισκοπρίονο μπορεί να πεταχτεί προς τα

πίσω επάνω στο χέρι σας με πιθανότητα πρόκλησης

σοβαρού τραυματισμού. (Εικ.4)

15. Μη ζορίζετε ποτέ το δισκοπρίονο. Να σπρώχνετε

το δισκοπρίονο προς τα μπροστά με τέτοια

ταχύτητα ώστε ο δίσκος να κόβει χωρίς να

επιβραδύνει. Αν ζορίζετε το

δισκοπρίονο μπορεί να53

προκληθούν ανομοιόμορφα κοψίματα, απώλεια

ακρίβειας και πιθανώς κλότσημα.

16. Προσέχετε ιδιαίτερα όταν κόβετε νωπό ξύλο, ξύλο

που έχει υποστεί επεξεργασία με πίεση και ξύλο

με κόμπους. Ρυθμίστε την ταχύτητα του κοψίματος

για να μπορείτε να προωθείτε ομαλά το εργαλείο

χωρίς να μειώνετε η ταχύτητα του δίσκου.

17. Μην επιχειρήσετε να μετακινήσετε

ενώ ο δίσκος κινείται. Περιμένετε μέχρι να

ακινητοποιηθεί ο δίσκος πριν έρθετε σε επαφή με

τα κομμένα τμήματα. ΠΡΟΣΟΧΗ: Ο δίσκος

εξακολουθεί να περιστρέφεται μετά το σβήσιμο.

18. Να αποφεύγετε την κοπή καρφιών. Ελέγξτε αν

υπάρχουν καρφιά και αφαιρέστε όλα τα καρφιά

από το ξύλο πριν από το

19. Τοποθετήστε το πλατύτερο τμήμα της βάσης του

πριονιού σε εκείνο το τμήμα του τεμαχίου

εργασίας που στηρίζεται σταθερά, και όχι στο

τμήμα εκείνο που θα πέσει όταν θα εκτελεστεί η

κοπή. Ως παραδείγματα, η Εικ. 5 δείχνει το ΣΩΣΤΟ

τρόπο για να κόψετε την άκρη μιας σανίδας και η

τον ΛΑΝΘΑΣΜΕΝΟ τρόπο. Αν το τεμάχιο

εργασίας είναι κοντό ή μικρό, στερεώστε το. ΜΗΝ

ΠΡΟΣΠΑΘΗΣΕΤΕ ΝΑ ΚΡΑΤΗΣΕΤΕ ΜΙΚΡΑ

ΚΟΜΜΑΤΙΑ ΜΕ ΤΑ ΧΕΡΙΑ!

20. Πριν τοποθετήσετε κάτω το εργαλείο μετά το

τέλος της κοπής, βεβαιωθείτε ότι έκλεισε το κάτω

προστατευτικό και ακινητοποιήθηκε τελείως ο

21. Ποτέ μη δοκιμάσετε να πριονίσετε όταν το

δισκοπρίονο είναι στερεωμένο ανάποδα σε μια

μέγκενη. Αυτό είναι εξαιρετικά επικίνδυνο και

μπορεί να οδηγήσει σε σοβαρά ατυχήματα.

22. Μερικά υλικά περιέχουν χημικές ουσίες που

μπορεί να είναι τοξικές. Προσέχετε ώστε να

αποφεύγετε την εισπνοή της σκόνης και την

επαφή με το δέρμα. Ακολουθείτε τα δεδομένα

ασφάλειας υλικού που

23. Μη σταματάτε τους δίσκους με πλευρική πίεση

24. Να χρησιμοποιείτε πάντοτε δίσκους που

συνιστώνται στο παρόν εγχειρίδιο. Μη

χρησιμοποιείτε οποιοδήποτε λειαντικό δίσκο.

25. Να διατηρείτε το δίσκο κοφτερό και καθαρό. Η

κόλλα και το ρετσίνι που έχουν ξεραθεί επάνω στους

δίσκους επιβραδύνουν το δισκοπρίονο και

την πιθανότητα κλωτσήματος. Διατηρείτε το δίσκο

καθαρό βγάζοντάς τον από το εργαλείο, στη συνέχεια

καθαρίζοντάς τον με προϊόντα αφαίρεσης κόλλας και

ρετσινιού, με ζεστό νερό ή κηροζίνη. Μη

χρησιμοποιείτε ποτέ βενζίνη.

26. Να φοράτε προσωπίδα κατά της σκόνης και

ωτοασπίδες όταν χρησιμοποιείτε το εργαλείο.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΜΗΝ επιτρέψετε στη βολικότητα ή στην εξοικείωσή

σας με το προϊόν (που αποκτήθηκε από

επανειλημμένη χρήση) να αντικαταστήσει την

αυστηρή προσήλωση στους κανόνες ασφάλειας του

εν λόγω προϊόντος. Η ΛΑΝΘΑΣΜΕΝΗ ΧΡΗΣΗ ή η μη

τήρηση των κανόνων ασφαλείας που διατυπώνονται

στο παρόν εγχειρίδιο οδηγιών μπορεί να προκαλέσει

1. Πριν χρησιμοποιήσετε την μπαταρία, διαβάστε

όλες τις οδηγίες και τις ενδείξεις προφύλαξης στο

(1) φορτιστή μπαταρίας, (2) την μπαταρία και (3)

το προϊόν στο οποίο χρησιμοποιείται η μπαταρία.

2. Μην αποσυναρμολογείτε την μπαταρία.

3. Εάν ο χρόνος λειτουργίας της μπαταρίας είναι

υπερβολικά σύντομος, διακόψτε αμέσως τη

λειτουργία. Εάν συνεχίσετε, μπορεί να έχει ως

κίνδυνο υπερθέρμανσης, πιθανών

εγκαυμάτων κι ακόμη έκρηξης.

4. Αν μπει στα μάτια σας ηλεκτρολύτης, ξεπλύνετε

με καθαρό νερό και αναζητήστε αμέσως ιατρική

βοήθεια. Μπορεί να χάσετε την όρασή σας.

5. Μη βραχυκυκλώνετε την μπαταρία:

(1) Μην αγγίζετε τους ακροδέκτες με αγώγιμο

(2) Μην αποθηκεύετε την μπαταρία σε δοχείο με

αντικείμενα, όπως καρφιά,

(3) Μην εκθέτετε την μπαταρία σε νερό ή βροχή.

Αν βραχυκυκλωθεί η μπαταρία, μπορεί να

προκληθεί μεγάλη ροή ηλεκτρικού ρεύματος,

υπερθέρμανση, πιθανά εγκαύματα και ακόμη

καταστροφή της μπαταρίας.

6. Μην αποθηκεύετε το εργαλείο και την μπαταρία

σε μέρη όπου η θερμοκρασία μπορεί να φτάσει ή

7. Μην αποτεφρώνετε την μπαταρία ακόμη κι αν

παρουσιάζει σοβαρή ζημιά ή είναι εντελώς

φθαρμένη. Η μπαταρία μπορεί να εκραγεί σε

8. Να προσέχετε να μη σας πέσει η μπαταρία και να

μη συγκρουστεί με κάποιο αντικείμενο.

9. Μην χρησιμοποιήσετε μια μπαταρία που έχει

πέσει κάτω ή έχει χτυπηθεί.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

Συμβουλές για τη διατήρηση της μέγιστης

1. Να φορτίζετε την μπαταρία πριν αποφορτιστεί

εντελώς. Πάντοτε να διακόπτετε τη λειτουργία του

εργαλείου και να φορτίζετε την μπαταρία όταν

παρατηρείται μειωμένη ισχύς του εργαλείου.

2. Ποτέ μην επαναφορτίζετε μια πλήρως φορτισμένη

μπαταρία. Εάν υπερφορτίσετε την μπαταρία,

μειώνεται η ωφέλιμη διάρκεια ζωής της.

3. Να φορτίζετε την μπαταρία σε θερμοκρασία

δηλαδή στους 10°C έως 40°C (50°F έως

104°F). Αν η μπαταρία είναι θερμή, αφήστε την να

ψυχθεί πριν τη φορτίσετε.54

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

• Να βεβαιώνεστε πάντοτε ότι είναι σβηστό το εργαλείο

και αφαιρέσατε την μπαταρία πριν ρυθμίσετε ή ελέγξετε

κάποια λειτουργία του εργαλείου.

Τοποθέτηση ή αφαίρεση της μπαταρίας

• Πάντοτε να σβήνετε το εργαλείο πριν βάλετε ή βγάλετε

• Για να βγάλετε την μπαταρία, τραβήξτε την από το

εργαλείο καθώς σύρετε το κουμπί στο πλαϊνό της

• Για να τοποθετήσετε την μπαταρία, ευθυγραμμίστε τη

γλωττίδα στην μπαταρία με την εγκοπή στο περίβλημα

και ολισθήστε τη στη θέση

τοποθετείτε έως το τέρμα, δηλαδή έως ότου ασφαλίσει

στη θέση και ακουστεί ένας χαρακτηριστικός ήχος

(«κλικ»). Εάν φαίνεται το κόκκινο τμήμα στην άνω

πλευρά του κουμπιού, δεν είναι πλήρως ασφαλισμένη.

Εισάγετέ την πλήρως για να μη φαίνεται το κόκκινο

τμήμα. Σε αντίθετη περίπτωση, μπορεί να πέσει

λάθος από το εργαλείο και να τραυματίσει εσάς ή

κάποιον παρευρισκόμενο.

• Μη χρησιμοποιείτε δύναμη όταν τοποθετείτε την

μπαταρία. Αν η μπαταρία δεν ολισθαίνει με ευκολία,

δεν την εισάγετε σωστά.

Ρύθμιση του βάθους κοπής (Εικ.9)

• Μετά τη ρύθμιση του βάθους κοπής, πάντοτε να

σφίγγετε καλά το μοχλό.

Χαλαρώστε το μοχλό στην πλευρά της πίσω λαβής και

μετακινήστε τη βάση προς τα πάνω ή προς τα κάτω. Στο

επιθυμητό βάθος κοπής, ασφαλίστε τη βάση σφίγγοντας

Για καλύτερο και ασφαλέστερο κόψιμο, ρυθμίστε το βάθος

κοπής ώστε μόνο ένα δόντι του δίσκου να προεξέχει κάτω

από το τεμάχιο εργασίας. Η χρήση κατάλληλου βάθους

κοπής συμβάλλει στη μείωση της πιθανότητας

επικίνδυνου ΚΛΟΤΣΗΜΑΤΟΣ που μπορεί να

προκαλέσουν τραυματισμό.

Ξεσφίξτε το μοχλό στη βαθμολογημένη κλίμακα

λοξοτομής που βρίσκεται στην μπροστινή βάση. Ρυθμίστε

την επιθυμητή γωνία (0° - 50°) δίνοντας την κατάλληλη

κλίση και έπειτα σφίξτε καλά το μοχλό.

Για ευθείες κοπές, ευθυγραμμίστε τη θέση Α στο

μπροστινό μέρος της βάσης με τη γραμμή κοπής. Για

λοξοτομές 45°, ευθυγραμμίστε τη θέση Β με αυτήν.

Δράση διακόπτη (Εικ.12)

• Πριν βάλετε την μπαταρία στο εργαλείο, πάντοτε να

ελέγχετε ότι η σκανδάλη-διακόπτης ενεργοποιείται

κανονικά και επιστρέφει στη θέση OFF όταν την

• Μην τραβάτε τη σκανδάλη-διακόπτη με βία χωρίς να

πατάτε το μοχλό ασφάλισης. Θα σπάσει ο διακόπτης.

Για να μην πιέζεται η σκανδάλη-διακόπτης κατά λάθος,

ένας μοχλός ασφάλισης. Για να ξεκινήσετε τη

λειτουργία του εργαλείου, πιέστε το μοχλό ασφάλισης και

πατήστε τη σκανδάλη-διακόπτη. Για να σταματήσετε,

αφήστε τη σκανδάλη-διακόπτη.

• Για την ασφάλεια σας, το εργαλείο αυτό παρέχεται με

μοχλό ασφάλισης το οποίο αποτρέπει την εκκίνηση του

εργαλείου κατά λάθος. Μη χρησιμοποιείτε ΠΟΤΕ

εργαλείο αν μπορείτε να το θέσετε σε λειτουργία

πιέζοντας απλά τη σκανδάλη-διακόπτη, χωρίς να

τραβάτε και το μοχλό ασφάλισης. Στείλτε το εργαλείο

σε κέντρο εξυπηρέτησης της MAKITA για να το

επισκευάσουν σωστά ΠΡΙΝ το χρησιμοποιήσετε ξανά.

• ΠΟΤΕ μην κολλάτε το μοχλό ασφάλισης στην

πατημένη θέση του και ΠΟΤΕ μην

σκοπό του μοχλού ασφάλισης.

• Μην κοιτάτε κατευθείαν μέσα στο φως ή στην πηγή

Για να ανάψετε τη λάμπα μόνο, πατήστε τη σκανδάλη-

διακόπτη χωρίς να πατάτε το μοχλό ασφάλισης. Για να

ανάψετε τη λάμπα και να θέσετε σε λειτουργία το

εργαλείο, πατήστε το μοχλό ασφάλισης και πατήστε τη

σκανδάλη-διακόπτη με το

μοχλό ασφάλισης πατημένο.

• Χρησιμοποιήστε μια μπατονέτα για να σκουπίσετε τη

σκόνη από το φακό της λάμπας. Προσέχετε να μη

γρατσουνίσετε το φακό της λάμπας, επειδή μπορεί να

μειωθεί η ένταση του φωτισμού.

• Μη χρησιμοποιείτε βενζίνη, νέφτι ή παρόμοια υλικά για

να καθαρίσετε το φακό της λάμπας. Αν

χρησιμοποιήσετε τέτοιες

ουσίες, θα καταστρέψετε το

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό

και αποσυνδεδεμένο από το ηλεκτρικό ρεύμα πριν

εκτελέσετε οποιαδήποτε εργασία σε αυτό.

Αφαίρεση ή τοποθέτηση δίσκου (Εικ.13

• Βεβαιωθείτε ότι ο δίσκος είναι τοποθετημένος με τα

δόντια στραμμένα προς τα πάνω στο μπροστινό μέρος

• Να χρησιμοποιείτε μόνο το παρεχόμενο κλειδί της

Makita για να τοποθετήσετε ή για να αφαιρέσετε το

Για να αφαιρέσετε το δίσκο, πιέστε το κλείδωμα άξονα

ώστε να μην μπορεί να

περιστραφεί ο δίσκος και

χρησιμοποιήστε το κλειδί για να χαλαρώστε το εξαγωνικό

μπουλόνι γυρίζοντάς το δεξιόστροφα. Κατόπιν, αφαιρέστε

το εξαγωνικό μπουλόνι, την εξωτερική φλάντζα και το

Για να τοποθετήσετε το δίσκο, ακολουθήστε τη διαδικασία

αφαίρεσης με αντίστροφη σειρά. ΒΕΒΑΙΩΘΕΙΤΕ ΝΑ55

ΣΦΙΞΕΤΕ ΚΑΛΑ ΤΟ ΕΞΑΓΩΝΙΚΟ ΜΠΟΥΛΟΝΙ

ΓΥΡΙΖΟΝΤΑΣ ΤΟ ΑΡΙΣΤΕΡΟΣΤΡΟΦΑ. (Εικ. 15)

Όταν αλλάζετε δίσκους, βεβαιωθείτε να καθαρίσετε

επίσης το πάνω και κάτω προστατευτικό δίσκου από

συσσωρευμένο θραύσματα και σωματίδια. Ωστόσο, οι

ενέργειες αυτές δεν αντικαθιστούν την ανάγκη να ελέγχετε

τη λειτουργία του κάτω προστατευτικό πριν από κάθε

Αποθήκευση εξαγωνικού άλεν (Εικ. 16)

Όταν δεν χρησιμοποιείτε το εξαγωνικό άλεν, αποθηκεύστε

το, όπως απεικονίζεται, για να μην το χάσετε.

Σύνδεση ηλεκτρικής σκούπας (Εικ. 17 και

Όταν θέλετε να εκτελέσετε καθαρές κοπές, συνδέστε την

ηλεκτρική σκούπα της Makita στο εργαλείο που διαθέτετε.

Τοπο θ ε τή σ τε το στόμιο σκόνης στο εργαλείο με τη

βοήθεια της βίδας. Κατόπιν συνδέστε τον εύκαμπτο

σωλήνα της ηλεκτρικής σκούπας στο στόμιο σκόνης,

• Να εισάγετε πάντοτε την μπαταρία έως το τέρμα, μέχρι

να ασφαλίσει στη θέση της. Εάν φαίνεται το κόκκινο

τμήμα στην άνω πλευρά του κουμπιού, δεν είναι

πλήρως ασφαλισμένη. Εισάγετέ την πλήρως για να μη

φαίνεται το κόκκινο τμήμα. Σε αντίθετη περίπτωση,

μπορεί να πέσει κατά λάθος από το εργαλείο

τραυματίσει εσάς ή κάποιον παρευρισκόμενο.

• Βεβαιωθείτε να μετακινείτε ομαλά το εργαλείο προς τα

μπροστά σε ευθεία γραμμή. Αν πιέσετε ή συστρέψετε

το εργαλείο, θα έχει ως αποτέλεσμα την υπερθέρμανση

του μοτέρ και επικίνδυνο κλότσημα, που πιθανώς να

προκαλέσει σοβαρό τραυματισμό.

• Αν το εργαλείο λειτουργεί συνεχόμενα έως ότου

η μπαταρία, αφήστε το εργαλείο σβηστό

για 15 λεπτά πριν συνεχίσετε την εργασία με

καινούργια μπαταρία. (Εικ. 19)

Να κρατάτε το εργαλείο σταθερά. Το εργαλείο παρέχεται

με μπροστινή και πίσω λαβή. Να χρησιμοποιείτε και τις

δύο λαβές για να έχετε καλύτερο κράτημα του εργαλείου.

Αν κρατάτε το δισκοπρίονο και με τα δύο

δυνατό να κοπούν από το δίσκο. Θέστε τη βάση στο

τεμάχιο εργασίας που πρόκειται να κοπεί χωρίς ο δίσκος

να ακουμπήσει καθόλου. Κατόπιν, ανάψτε το εργαλείο και

περιμένετε έως ότου ο δίσκος να αποκτήσει την πλήρη

ταχύτητα του. Τώρα, απλά μετακινήστε το εργαλείο προς

στην επιφάνεια του τεμάχιου εργασίας,

κρατώντας το επίπεδο και προωθώντας το ομαλά μέχρι

να ολοκληρωθεί η κοπή.

Για να πετύχετε καθαρές κοπές, κρατήστε τη γραμμή

κοπής ευθεία και την ταχύτητα προώθησης σταθερή. Αν

το κόψιμο δεν ακολουθήσει σωστά την προοριζόμενη

γραμμή κοπής, μην επιχειρήσετε να γυρίσετε ή να πιέσετε

ξανά στη γραμμή κοπής. Μπορεί να

προκαλέσει το πιάσιμο του δίσκου και να οδηγήσει σε

επικίνδυνο κλότσημα και πιθανώς σοβαρό τραυματισμό.

Αφήστε το διακόπτη, περιμένετε να ακινητοποιηθεί ο

δίσκος και κατόπιν αποσύρετε το εργαλείο.

Ευθυγραμμίστε ξανά το εργαλείο σε καινούργια γραμμή

κοπής και ξεκινήστε ξανά το κόψιμο. Προσπαθήστε να

μια θέση που αφήνει εκτεθειμένο το χειριστή

σε θραύσματα και πριονίδια που εκτοξεύονται από το

δισκοπρίονο. Χρησιμοποιήστε προστασία ματιών για την

αποφυγή τραυματισμού.

Οδηγός κομματιού (οδηγός χάρακας)

Ο πρακτικός οδηγός κομματιού σάς επιτρέπει να κάνετε

ευθείες κοπές με μεγάλη ακρίβεια. Απλά ολισθήστε τον

οδηγό κομματιού εφαρμοστά επάνω στη πλευρά του

τεμαχίου εργασίας και ασφαλίστε τον στην κατάλληλη

θέση με τη βίδα στο μπροστινό μέρος της βάσης. Αυτό

κάνει επίσης δυνατή την επαναλαμβανόμενη και

ομοιόμορφη κοπή κομματιών ίδιου πλάτους

• Να βεβαιώνεστε πάντοτε ότι το εργαλείο είναι σβηστό

και έχετε αφαιρέσει την μπαταρία πριν εκτελέσετε

οποιαδήποτε εργασία ελέγχου ή συντήρησης σε αυτό.

Ρύθμιση για ακρίβεια κοπής 90° (κάθετη

Αυτή η ρύθμιση έχει γίνει στο εργοστάσιο. Εάν όμως

απορρυθμιστεί, μετακινήστε τις βίδες ρύθμισης με τη

βοήθεια εξαγωνικού άλεν ενώ ελέγχετε ότι η γωνία μεταξύ

της βάσης και του δίσκου είναι 90° με τη χρήση

γεωμετρικού τριγώνου, τετραγώνου χάρακα κτλ.

Αλλαγή καρβουνακιών (Εικ.23)

Να αφαιρείτε και να ελέγχετε τακτικά τα καρβουνάκια.

Να αντικαθιστάτε τα καρβουνάκια όταν έχουν φθαρεί έως

την ένδειξη ορίου. Να διατηρείτε τα καρβουνάκια καθαρά

και ελεύθερα για να γλιστρούν στις υποδοχές.

Πρέπει να αλλάζετε ταυτόχρονα και τα δύο καρβουνάκια.

Να χρησιμοποιείτε μόνο καρβουνάκια ίδιου τύπου.

Με τη βοήθεια ενός κατσαβιδιού, βγάλτε

υποδοχής για τα καρβουνάκια.

Βγάλτε τα φθαρμένα καρβουνάκια, τοποθετήστε τα

καινούργια και ασφαλίστε τα καπάκια της υποδοχής για τα

καρβουνάκια. (Εικ.24)

Για να διατηρείται η ΑΣΦΑΛΕΙΑ και η ΑΞΙΟΠΙΣΤΙΑ του

προϊόντος, οι εργασίες επισκευής, καθώς και

οποιαδήποτε άλλη εργασία συντήρησης ή ρύθμισης, θα

πρέπει να εκτελούνται σε

εξουσιοδοτημένα κέντρα

εξυπηρέτησης της Makita, και πάντοτε με τη χρήση

ανταλλακτικών της Makita.

• Συνιστάται η χρήση των παρακάτω αξεσουάρ και

εξαρτημάτων με το εργαλείο της Makita μόνο όπως

καθορίζεται στο παρόν εγχειρίδιο. Αν χρησιμοποιήσετε

άλλα αξεσουάρ ή εξαρτήματα μπορεί να παρουσιαστεί

κίνδυνος για πρόκληση ατομικού τραυματισμού. Να

χρησιμοποιείτε τα αξεσουάρ και τα εξαρτήματα μόνο

για το σκοπό για τον οποίο προορίζονται.

κάποια βοήθεια ή περισσότερες

πληροφορίες σχετικά με τα αξεσουάρ αυτά, απευθυνθείτε

στο πλησιέστερο κέντρο εξυπηρέτησης της Makita.

• Οδηγός κομματιού (Οδηγός χάρακας)

• Αυθεντικές μπαταρίες και φορτιστής Makita

Για το μοντέλο BSS500

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει

καθοριστεί σύμφωνα με την EN60745:

Επίπεδο ηχητικής πίεσης (L

Επίπεδο ηχητικής ισχύος (L WA

Αβεβαιότητα (Κ): 3 dB (A)

Να φοράτε ωτοασπίδες.

Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών

αξόνων) που έχει καθοριστεί σύμφωνα με την EN60745:

Κατάσταση λειτουργίας: κοπή νοβοπάν

Αβεβαιότητα (Κ): 1,5 m/s

Για το μοντέλο BSS501

Το σύνηθες σταθμισμένο επίπεδο θορύβου που έχει

καθοριστεί σύμφωνα με την EN60745:

Επίπεδο ηχητικής πίεσης (L

Επίπεδο ηχητικής ισχύος (L WA

Αβεβαιότητα (Κ): 3 dB (A)

Να φοράτε ωτοασπίδες.

Η συνολική τιμή δόνησης (διανυσματικό άθροισμα τριών

αξόνων) που έχει καθοριστεί σύμφωνα με την EN60745:

Κατάσταση λειτουργίας: κοπή νοβοπάν

Αβεβαιότητα (Κ): 1,5 m/s

• Η δηλωθείσα τιμή των παραγομένων κραδασμών έχει

καταμετρηθεί σύμφωνα με την τυποποιημένη μέθοδο

δοκιμασίας και μπορεί να χρησιμοποιηθεί για την

σύγκριση ενός εργαλείου με ένα άλλο.

• Η δηλωθείσα τιμή των παραγομένων κραδασμών

μπορεί επίσης να χρησιμοποιηθεί για μια

προκαταρκτική αξιολόγηση της έκθεσης στους

• Η εκπομπή κραδασμών κατά

πραγματικής χρήσης του ηλεκτρικού εργαλείου μπορεί

να διαφέρει από τη δηλωθείσα τιμή των εκπομπών,

ανάλογα με τον τρόπο με τον οποίο χρησιμοποιείται το

• Φροντίστε να λάβετε τα μέτρα ασφαλείας που

απαιτούνται για την προστασία του χρήστη που

βασίζονται σε μια εκτίμηση της έκθεσης σε

πραγματικές συνθήκες

χρήσης (λαμβάνοντας υπόψη

όλα τα μέρη του κύκλου λειτουργίας, όπως είναι οι

περιπτώσεις κατά τις οποίες το εργαλείο είναι

απενεργοποιημένο και όταν λειτουργεί στο ρελαντί

επιπροσθέτως του χρόνου κατά τον οποίο το εργαλείο

βρίσκεται σε χρήση).

Για Ευρωπαϊκές χώρες μόνο

ΕΚ – Δήλωση συμμόρφωσης

Η Εταιρία Makita ως υπεύθυνος κατασκευαστής,

δηλώνει ότι το παρακάτω μηχάνημα ή μηχανήματα

Ονομασία Μηχανήματος:

Αρ. Μοντέλου/ Τύπος: BSS500, BSS501

αποτελούν παραγωγή σε σειρά και

Συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές

98/37/ΕΚ έως την 28η Δεκεμβρίου 2009 και

επακόλουθα με την 2006/42/ΕΚ από την 29η

Και κατασκευάζονται σύμφωνα με

ή τυποποιημένα έγγραφα:

Ο εξουσιοδοτημένος μας αντιπρόσωπος στην Ευρώπη

διατηρεί τα τεχνικά έγγραφα, ο οποίος είναι:

Makita International Europe Ltd.,
