BRUGSANVISNING BSS500RFJ MAKITA

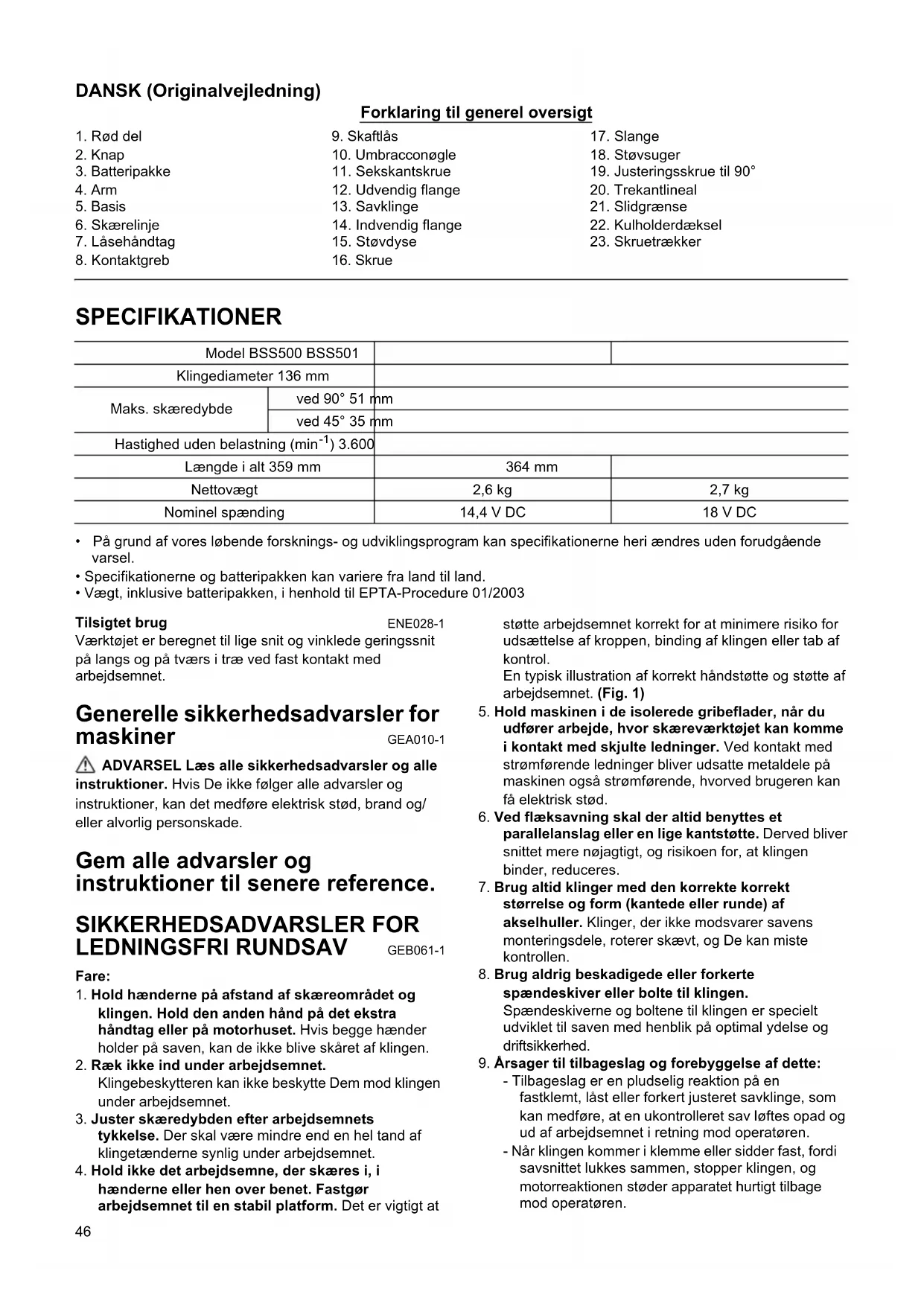

Anjo, Aichi, JAPAN46

DANSK (Originalvejledning)

Forklaring til generel oversigt

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående

Værktøjet er beregnet til lige snit og vinklede geringssnit

på langs og på tværs i træ ved fast kontakt med

instruktioner, kan det medføre elektrisk stød, brand og/

1. Hold hænderne på afstand af skæreområdet og

klingen. Hold den anden hånd på det ekstra

håndtag eller på motorhuset. Hvis begge hænder

holder på saven, kan de ikke blive skåret af klingen.

2. Ræk ikke ind under arbejdsemnet.

Klingebeskytteren kan ikke beskytte Dem mod klingen

3. Juster skæredybden efter arbejdsemnets

tykkelse. Der skal være mindre end en hel tand af

klingetænderne synlig under arbejdsemnet.

4. Hold ikke det arbejdsemne, der skæres i, i

hænderne eller hen over benet. Fastgør

arbejdsemnet til en stabil platform. Det er vigtigt at

støtte arbejdsemnet korrekt for at minimere risiko for

udsættelse af kroppen, binding af klingen eller tab af

En typisk illustration af korrekt håndstøtte og støtte af

arbejdsemnet. (Fig. 1)

5. Hold maskinen i de isolerede gribeflader, når du

udfører arbejde, hvor skæreværktøjet kan komme

i kontakt med skjulte ledninger. Ved kontakt med

strømførende ledninger bliver udsatte metaldele på

maskinen også strømførende, hvorved brugeren kan

6. Ved flæksavning skal der altid benyttes et

parallelanslag eller en lige kantstøtte. Derved bliver

snittet mere nøjagtigt, og risikoen for, at klingen

7. Brug altid klinger med den korrekte korrekt

størrelse og form (kantede eller runde) af

akselhuller. Klinger, der ikke modsvarer savens

monteringsdele, roterer skævt, og De kan miste

8. Brug aldrig beskadigede eller forkerte

spændeskiver eller bolte til klingen.

Spændeskiverne og boltene til klingen er specielt

udviklet til saven med henblik på optimal ydelse og

9. Årsager til tilbageslag og forebyggelse af dette:

- Tilbageslag er en pludselig reaktion på en

fastklemt, låst eller forkert justeret savklinge, som

kan medføre, at en ukontrolleret sav løftes opad og

ud af arbejdsemnet i retning mod operatøren.

- Når klingen kommer i klemme eller sidder fast, fordi

savsnittet lukkes sammen, stopper klingen, og

motorreaktionen støder apparatet hurtigt tilbage

19. Justeringsskrue til 90°

Hastighed uden belastning (min

Længde i alt 359 mm 364 mm

Nettovægt 2,6 kg 2,7 kg

Nominel spænding 14,4 V DC 18 V DC47

- Hvis klingen bliver vredet eller sidder skævt i

snittet, kan tænderne bag på klingen skære sig ned

i træets øverste overflade, så klingen løftes ud af

savsnittet og springer tilbage mod operatøren.

Tilbageslag skyldes forkert brug af saven og/eller

forkerte betjeningsprocedurer eller betingelser og kan

undgås ved at træffe de nødvendige

forsigtighedsregler som beskrevet nedenfor.

• Hold godt fast i saven med begge hænder, og

placer armene, så de kan modstå tilbageslag.

Placer kroppen på siden af klingen, ikke på linje

med klingen. Tilbageslag kan få saven til at

springe tilbage, men tilbageslagskræfterne kan

kontrolleres af operatøren, hvis de korrekte

forholdsregler tages.

• Når klingen binder, eller når et snit afbrydes af

andre årsager, skal De slippe kontaktgrebet og

holde saven stille, indtil klingen står helt stille.

Forsøg aldrig at tage saven ud af arbejdsemnet

eller at trække saven baglæns, mens klingen

bevæger sig, da dette kan medføre tilbageslag.

Se efter og tag modforholdsregler imod årsager til,

• Når saven startes igen i arbejdsemnet, skal De

centrere savklingen i savsnittet og sikre Dem, at

savtænderne ikke sidder fast i emnet. Hvis

savklingen binder, kan den bevæge sig opad eller

slå tilbage fra arbejdsemnet, når saven startes

• Understøt store paneler for at reducere risikoen

for, at klingen klemmes fast og forårsager

tilbageslag. Store paneler har tendens til at bøjes

under deres egen vægt. Der skal placeres støtter

under panelet i begge sider, i nærheden af

skæringslinjen og nær panelets kanter.

Understøt brættet eller panelet i nærheden af snittet

for at undgå tilbageslag. (Fig. 2)

Understøt ikke brættet eller panelet langt fra snittet.

• Undgå at bruge uskarpe eller beskadigede

klinger. Uskarpe eller forkert monterede klinger

giver smalle savsnit, der forårsager ekstra friktion,

fastklemning af klingen og tilbageslag. Hold klingen

• Låsehåndtagene til klingedybde og

skråsnitsvinkel skal sidde stramt og sikkert, før

du starter. Hvis klingen flytter sig under skæringen,

kan klingen binde og forårsage tilbageslag.

• Vær ekstra forsigtig, når De foretager et

“indstikssnit” i eksisterende vægge eller andre

områder, De ikke kan se. Den udstikkende klinge

kan skære i genstande, som kan forårsage

lukket, hver gang saven skal bruges. Anvend ikke

saven, hvis den nederste klingebeskytter ikke

bevæger sig frit og lukkes med det samme.

Fastlås eller bind aldrig den nederste

klingebeskytter i den åbne stilling. Hvis De taber

saven, kan den nederste klingebeskytter blive bøjet.

Løft den nederste klingebeskytter med

tilbagetrækningshåndtaget, og sørg for, at den

bevæger sig frit og ikke berører klingen eller andre

dele, uanset skæringsvinkel og -dybde.

11. Kontroller funktionen af fjederen på den nederste

klingebeskytter. Hvis klingebeskytteren og

fjederen ikke fungerer korrekt, skal de repareres,

før saven anvendes. Den nederste klingebeskytter

kan fungere dårligt på grund af beskadigede dele,

fastsiddende gummi eller ophobning af snavs.

12. Den nederste klingebeskytter må kun trækkes

tilbage manuelt i forbindelse med særlige snit,

f.eks. “indstikssnit” og “kombinerede snit”. Løft

den nederste klingebeskytter ved hjælp af

tilbagetrækningshåndtaget, og slip den nederste

klingebeskytter, så snart klingen sidder i

materialet. Til al anden savning skal den nederste

klingebeskytter fungere automatisk.

13. Se altid efter, om den nederste klingebeskytter

dækker klingen, før saven stilles på

arbejdsbænken eller gulvet. En ubeskyttet drejende

klinge vil få saven til at bevæge sig baglæns, mens

den skærer i alt, hvad den kommer i kontakt med. Vær

opmærksom på den tid, det tager for klingen at

stoppe, efter at kontakten slippes.

14. Hold ALTID godt fast i værktøjet med begge

hænder. Anbring ALDRIG hånden eller fingrene

bag ved saven. Hvis der opstår tilbageslag, kan

saven nemt springe bagud hen over hånden, hvilket

kan forårsage alvorlig personskade. (Fig. 4)

15. Brug aldrig magt på saven. Skub saven fremad

ved en hastighed, hvor klingen skærer uden at

køre langsommere. Brug af magt kan medføre

ujævne skæringer, tab af præcision og risiko for

16. Vær ekstra forsigtig ved skæring i vådt træ,

trykbehandlet træ eller træ, der indeholder

knaster. Juster skæringshastigheden, så værktøjet

bevæger sig jævnt fremad, uden at klingens hastighed

17. Undgå at fjerne afskåret materiale, så længe

klingen bevæger sig. Vent til klingen er stoppet,

før du tager fat i det afskårne materiale.

FORSIGTIG: Klingerne bevæger sig et stykke tid

efter, at der slukkes.

18. Undgå at save i søm. Se efter og fjern alle søm fra

træet, før De skærer.

19. Sæt den brede del af savens basis mod den del af

arbejdsemnet, der er understøttet solidt, ikke mod

den del, der falder af, når snittet er færdigt. Fig. 5

viser et eksempel på den RIGTIGE måde at skære

enden af et bræt, og Fig. 6 viser den FORKERTE

måde. Fastspænd arbejdsemnet, hvis det er kort

eller lille. DE MÅ IKKE HOLDE KORTE ARBEJDSEMNER I HÅNDEN!

20. Før du stiller værktøjet fra dig efter at have

nederste klingebeskytter er lukket, og at klingen er

21. Forsøg aldrig at save med rundsaven fastspændt

med bunden i vejret i en skruestik. Dette er

ekstremt farligt og kan medføre alvorlige uheld.

22. Nogle materialer indeholder kemikalier, som kan

være giftige. Undgå at indånde støv eller at få det

på huden. Følg sikkerhedsinstruktionerne fra

leverandøren af materialerne.48

23. Stop ikke klingerne ved at trykke på siden af

25. Hold klingen skarp og ren. Gummi og tjære, der

hærdes på klinger, gør saven langsommere og

forøger risikoen for tilbageslag. Hold klingen ren ved

først at fjerne den fra værktøjet og derefter rense den

med gummi- og tjærefjerner, varmt vand eller

petroleum. Brug ikke benzin.

26. Bær støvmaske og høreværn, når værktøjet

GEM DISSE INSTRUKTIONER.

LAD IKKE tryghed eller kendskab til produktet (fra

gentagen brug) føre til, at du ikke strengt overholder

sikkerhedsreglerne for det gældende produkt.

MISBRUG eller manglende overholdelse af

sikkerhedsreglerne i denne brugsanvisning kan

VIGTIGE SIKKERHEDSINSTRUKTIONER ENC007-4

1. Før brugen af batteripakken skal De læse alle

(2) batteriet og (3) det produkt, som batteriet

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal De

straks ophøre med brugen. Brug kan medføre

risiko for overophedning, mulige forbrændinger

eller endog eksplosion.

4. Hvis De får elektrolyt i øjnene, skal De med det

samme rense øjnene med rent vand og søge læge.

Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgå at berøre terminalerne med ledende

(3) Udsæt ikke batteripakken for vand eller regn.

Hvis batteriet kortsluttes, kan det medføre

voldsom strøm, overophedning, mulige

forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på

steder, hvor temperaturen kan komme op på eller

overstige 50°C (122°F).

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent.

Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Brug ikke et batteri, der har været tabt eller udsat

GEM DISSE INSTRUKTIONER.

Tip til, hvordan De forlænger batteriets

1. Udskift batteripakken, før den bliver helt afladet.

Ophør med at bruge værktøjet, og udskift

batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

Overopladning forkorter batteriets levetid.

3. Oplad batteripakken ved stuetemperatur på 10°C –

før den oplades, hvis den er varm.

FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at

batteripakken er taget ud, før De justerer værktøjet

eller kontrollerer dets funktion.

Montering eller afmontering af

batteripakken (Fig. 8)

• Sluk altid for værktøjet, før De monterer eller

afmonterer batteripakken.

• Ved afmontering af batteripakken trækkes den ud af

værktøjet, mens der trykkes på knappen på siden af

• Ved montering af batteripakken justeres tungen på

batteripakken med rillen i huset, hvorefter pakken

skubbes på plads. Sæt den altid hele vejen ind, indtil

den låses på plads med et lille klik. Hvis den røde del

øverst på knappen er synlig, er batteripakken ikke låst

helt fast. Sæt den helt ind, indtil den røde del ikke er

synlig. Ellers kan den falde ud af værktøjet og skade

Dem eller andre personer i nærheden.

• Brug ikke magt ved montering af batteripakken. Hvis

den ikke glider let ind, er den ikke indsat korrekt.

Indstilling af skæredybde (Fig. 9)

• Skru låsearmen godt fast, når skæredybden er

Løsn låsearmen på siden af de bageste håndtag, og flyt

basis op eller ned. Fastgør basis ved at stramme

låsearmen ved den ønskede skæredybde.

De opnår renere og sikrere snit ved at indstille

skæredybden, så der ikke stikker mere end én klingetand

ud under arbejdsemnet. Anvendelse af den korrekte

skæredybde hjælper med at reducere risikoen for farlige

TILBAGESLAG, som kan forårsage personskade.

basen. Indstil den ønskede vinkel (0° - 50°) ved at dreje

Indstilling (Fig. 11)

skærelinjen. For skråsnit på 45° justeres positionen B

Betjening af kontakt (Fig. 12)

• Før batteripakken sættes i værktøjet, skal De altid

kontrollere, at kontaktgrebet reagerer korrekt og

vender tilbage i “OFF”-stillingen, når De slipper det.

• Træk ikke hårdt i kontaktgrebet uden at trykke på

låsehåndtaget. Dette kan ødelægge kontakten.

Et låsehåndtag forhindrer, at kontaktgrebet trækkes op

ved et uheld. Værktøjet startes ved at trykke

låsehåndtaget ind og trække i kontaktgrebet. Slip

kontaktgrebet for at stoppe.

• Af hensyn til Deres sikkerhed er værktøjet forsynet

med et låsehåndtag, der forhindrer, at værktøjet starter

ved et uheld. Brug ALDRIG værktøjet, hvis det kører,

når De trækker i kontaktgrebet uden at trykke på

låsehåndtaget. Indlever værktøjet til et MAKITA-

servicecenter til reparation, FØR det benyttes igen.

• De må ALDRIG fastgøre låsehåndtaget med tape eller

• Se ikke direkte ind i lyset eller lyskilden.

Hvis De kun vil tænde lampen, skal De trække i

kontaktgrebet uden at trykke på låsehåndtaget. Hvis De

vil tænde for lampen og starte værktøjet, skal De trykke

på låsehåndtaget og trække i kontaktgrebet, mens der

trykkes på låsehåndtaget.

• Benyt en vatpind til at tørre snavs af lampens linse.

Pas på ikke at ridse lampens linse, da det kan mindske

• Brug ikke benzin, fortynder eller lignende til at rengøre

lampens linse. Sådanne stoffer beskadiger linsen.

MONTERING FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at

batteripakken er taget ud, før De udfører nogen form

for arbejde på værktøjet.

Aftagning eller montering af klinge

• Sørg for, at klingen er monteret, så tænderne peger

opad foran på værktøjet.

• Anvend kun den medfølgende Makita-skruenøgle til at

montere eller afmontere klingen.

For at afmontere klingen skal De trykke på skaftlåsen, så

klingen ikke kan dreje, og anvende skruenøglen til at

løsne sekskantmøtrikken i urets retning. Fjern derefter

sekskantmøtrikken, den udvendige flange og klingen.

Følg fremgangsmåden til afmontering i omvendt

rækkefølge for at montere klingen. SØRG FOR AT SPÆNDE SEKSKANTMØTRIKKEN FAST TIL MOD URET. (Fig. 15)

Ved skift af klinger skal De sørge for også at fjerne

opsamlede spåner og partikler fra den øverste og

nederste klingebeskytter. De skal dog stadig kontrollere

den nederste klingebeskytters funktion, hver gang

værktøjet skal anvendes.

Opbevaring af umbracconøgle (Fig. 16)

Opbevar umbracconøglen som vist i figuren, når den ikke

anvendes, for at forhindre, at den bliver væk.

Tilslutning til støvsuger (Fig. 17 og 18)

Hvis De vil skære og holde arbejdsområdet rent, kan De

tilslutte en Makita-støvsuger til værktøjet. Montér

støvdysen på værktøjet ved hjælp af skruen. Slut derefter

støvsugerslangen til støvdysen som vist i figuren.

BETJENING FORSIGTIG:

• Sæt altid batteripakken helt ind, indtil den låses på

plads. Hvis den røde del øverst på knappen er synlig,

er batteripakken ikke låst helt fast. Sæt den helt ind,

indtil den røde del ikke er synlig. Ellers kan den falde

ud af værktøjet og skade Dem eller andre personer i

• Sørg for at flytte værktøjet lige fremad uden at bruge

magt. Hvis værktøjet tvinges eller vrides, kan det

medføre overophedning af motoren og farligt

tilbageslag, som kan føre til alvorlig personskade.

• Hvis værktøjet betjenes konstant, indtil batteripakken

er afladet, skal De lade værktøjet hvile i 15 minutter, før

De fortsætter med et nyt batteri. (Fig. 19)

Hold godt fast i værktøjet. Værktøjet har både et greb

foran og et håndtag bagpå. Hold værktøjet med begge

hænder. Hvis begge hænder holder på saven, kan de ikke

blive skåret af klingen. Placer basen på det arbejdsemne,

der skal skæres i, uden at klingen berører arbejdsemnet.

Tænd derefter for værktøjet, og vent, indtil klingen når fuld

hastighed. Flyt værktøjet fremad hen over arbejdsemnet,

idet værktøjet holdes fladt og flyttes jævnt frem, indtil

savningen er færdig.

De opnår rene snit ved at holde savelinjen lige og flytte

værktøjet med jævn hastighed. Forsøg ikke at dreje eller

tvinge værktøjet tilbage til skæringslinjen, hvis snittet ikke

følger den ønskede skæringslinje. Hvis De gør dette, kan

klingen komme i klemme, hvilket kan medføre farligt

tilbageslag med risiko for alvorlig personskade. Slip

kontakten, vent, til klingen er stoppet, og tag derefter

værktøjet ud. Juster værktøjet med den nye skæringslinje,

og start skæringen igen. Søg ikke at stille Dem, så De

bliver udsat for spåner og træsmuld, der udstødes fra

saven. Bær øjenbeskyttelse for at undgå personskade.

Parallelanslag (styrepind) (tilbehør)

Med det praktiske parallelanslag kan De udføre ekstremt

præcise lige skæringer. Skub parallelanslaget mod siden

af arbejdsemnet, og fastgør det med skruen forrest på

værktøjets basis. Det gør det også muligt at foretage flere

skæringer med ens bredde.

VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at

batteripakken er taget ud, før De forsøger at udføre

inspektion eller vedligeholdelse.50

Justering til nøjagtige skæringsvinkler på

90° (lodret skæring)

Denne justering er udført på fabrikken. Hvis justeringen er

unøjagtig, skal De indstille justeringsskruerne med en

unbrakonøgle, mens de 90° kontrolleres med klingen og

basis ved hjælp af en trekantlineal, en firkantlineal e.l.

Udskiftning af kulbørsterne (Fig. 23)

Tag regelmæssigt kulbørsterne af, og efterse dem.

Udskift dem, når de er nedslidt til slidgrænsen. Hold

kulbørsterne rene og frie til at glide i holderne.

Begge kulbørster skal udskiftes samtidig. Brug altid

identiske kulbørster.

Brug en skruetrækker til at fjerne kulholderdækslerne.

Tag de udslidte kulbørster ud, montér de nye, og fastgør

kulholderdækslerne. (Fig. 24)

For at holde produktet SIKKERT og PÅLIDELIGT skal

reparationer samt al anden vedligeholdelse eller justering

udføres af autoriserede Makita-servicecentre, og der skal

altid benyttes Makita-reservedele.

• Dette tilbehør eller ekstraudstyr anbefales til brug med

det Makita-værktøj, som er beskrevet i denne

brugsanvisning. Brug af andet tilbehør eller

ekstraudstyr kan forårsage personskade. Brug kun

tilbehør eller ekstraudstyr til det formål, det er beregnet

Henvend Dem til Deres lokale Makita-servicecenter, hvis

De har brug for hjælp eller yderligere oplysninger

• Originale batterier og opladere fra Makita

Det typiske A-vægtede støjniveau bestemt i

Arbejdstilstand: skæring af spånplade

Usikkerhed (K): 1,5 m/s

Det typiske A-vægtede støjniveau bestemt i

Arbejdstilstand: skæring af spånplade

Usikkerhed (K): 1,5 m/s

• Den opgivne vibrationsemissionsværdi er målt i

overensstemmelse med standardtestmetoden og kan

bruges til at sammenligne et værktøj med et andet.

• Den opgivne vibrationsemissionsværdi kan muligvis

også bruges til en indledende eksponeringsvurdering.

• Vibrationsemissionen under den faktiske brug af

maskinen kan afvige fra den opgivne emissionsværdi

afhængigt af den måde, maskinen anvendes på.

• Sørg for at bestemme sikkerhedsforanstaltninger for

beskyttelse af operatøren, som er baseret på en

eksponeringsvurdering for brug under faktiske forhold

(hvor alle anvendelsescyklussens dele inddrages, som

f.eks. antal gange maskinen slukkes, og når den kører i

tomgang ud over triggertiden).

producent at følgende Makita-maskine(r):

Modelnummer/ type: BSS500, BSS501

er en produktionsserie og

Overholder følgende europæiske direktiver:

98/37/EC indtil den 28. december 2009 og derefter

2006/42/EC fra den 29. december 2009

Den tekniske dokumentation findes hos vores

autoriserede repræsentant i Europa:

Makita International Europe Ltd.,
