BRUGSANVISNING BPT350RFE MAKITA

Anjo, Aichi, 446-8502, JAPAN39

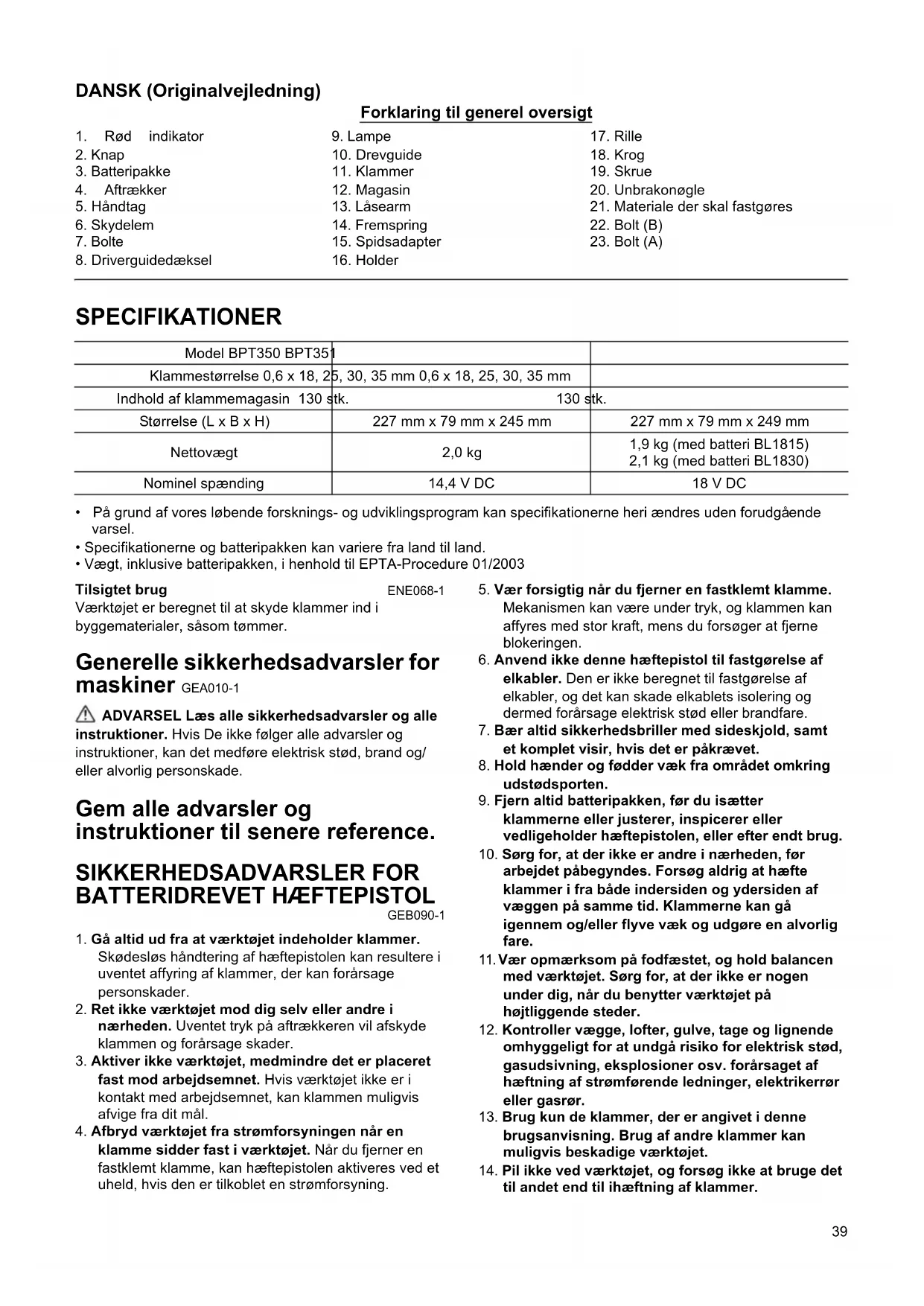

DANSK (Originalvejledning)

Forklaring til generel oversigt

• På grund af vores løbende forsknings- og udviklingsprogram kan specifikationerne heri ændres uden forudgående

Værktøjet er beregnet til at skyde klammer ind i

byggematerialer, såsom tømmer.

Generelle sikkerhedsadvarsler for

instruktioner, kan det medføre elektrisk stød, brand og/

SIKKERHEDSADVARSLER FOR BATTERIDREVET HÆFTEPISTOL GEB090-1

1. Gå altid ud fra at værktøjet indeholder klammer.

Skødesløs håndtering af hæftepistolen kan resultere i

uventet affyring af klammer, der kan forårsage

2. Ret ikke værktøjet mod dig selv eller andre i

nærheden. Uventet tryk på aftrækkeren vil afskyde

klammen og forårsage skader.

3. Aktiver ikke værktøjet, medmindre det er placeret

fast mod arbejdsemnet. Hvis værktøjet ikke er i

kontakt med arbejdsemnet, kan klammen muligvis

4. Afbryd værktøjet fra strømforsyningen når en

klamme sidder fast i værktøjet. Når du fjerner en

fastklemt klamme, kan hæftepistolen aktiveres ved et

uheld, hvis den er tilkoblet en strømforsyning.

5. Vær forsigtig når du fjerner en fastklemt klamme.

Mekanismen kan være under tryk, og klammen kan

affyres med stor kraft, mens du forsøger at fjerne

6. Anvend ikke denne hæftepistol til fastgørelse af

elkabler. Den er ikke beregnet til fastgørelse af

elkabler, og det kan skade elkablets isolering og

dermed forårsage elektrisk stød eller brandfare.

7. Bær altid sikkerhedsbriller med sideskjold, samt

et komplet visir, hvis det er påkrævet.

8. Hold hænder og fødder væk fra området omkring

9. Fjern altid batteripakken, før du isætter

klammerne eller justerer, inspicerer eller

vedligeholder hæftepistolen, eller efter endt brug.

10. Sørg for, at der ikke er andre i nærheden, før

arbejdet påbegyndes. Forsøg aldrig at hæfte

klammer i fra både indersiden og ydersiden af

væggen på samme tid. Klammerne kan gå

igennem og/eller flyve væk og udgøre en alvorlig

11. Vær opmærksom på fodfæstet, og hold balancen

med værktøjet. Sørg for, at der ikke er nogen

under dig, når du benytter værktøjet på

højtliggende steder.

12. Kontroller vægge, lofter, gulve, tage og lignende

omhyggeligt for at undgå risiko for elektrisk stød,

gasudsivning, eksplosioner osv. forårsaget af

hæftning af strømførende ledninger, elektrikerrør

13. Brug kun de klammer, der er angivet i denne

brugsanvisning. Brug af andre klammer kan

muligvis beskadige værktøjet.

14. Pil ikke ved værktøjet, og forsøg ikke at bruge det

til andet end til ihæftning af klammer.

Nominel spænding 14,4 V DC 18 V DC40

15. Anvend ikke værktøjet uden klammer. Dette

forkorter værktøjets levetid.

16. Stop arbejdet øjeblikkeligt, hvis du bemærker

fejlfunktion eller noget unormalt ved værktøjet.

17. Hæft aldrig klammer i materiale, hvor klammen

kan gennemtrænge det og gå igennem som et

18. Aktiver aldrig aftrækkeren og

sikkerhedshåndtaget på samme tid, medmindre

du er klar til at hæfte klammer i arbejdsemnet. Giv

arbejdsemnet mulighed for at trykke

sikkerhedshåndtaget ned. Sikkerhedshåndtaget

må aldrig fastgøres i tilbagepositionen eller

nedtrykkes med hånden.

19. Pil aldrig ved sikkerhedshåndtaget. Kontroller ofte

sikkerhedshåndtaget for at sikre korrekt brug.

GEM DISSE INSTRUKTIONER.

LAD IKKE tryghed eller kendskab til produktet (fra

gentagen brug) føre til, at du ikke strengt overholder

sikkerhedsreglerne for det gældende produkt.

MISBRUG eller manglende overholdelse af

sikkerhedsreglerne i denne brugsanvisning kan

VIGTIGE SIKKERHEDSINSTRUKTIONER ENC007-7

1. Før brugen af batteripakken skal du læse alle

(2) batteriet og (3) det produkt, som batteriet

2. Skil ikke batteripakken ad.

3. Hvis driftstiden bliver betydeligt kortere, skal du

straks ophøre med brugen. Brug kan medføre

risiko for overophedning, risiko for forbrændinger

eller endog eksplosion.

4. Hvis du får elektrolyt i øjnene, skal du med det

samme rense øjnene med rent vand og søge læge.

Dette kan medføre tab af synet.

5. Kortslut ikke batteripakken:

(1) Undgå at røre ved terminalerne med ledende

(2) Undgå at opbevare batteripakken i en

beholder med andre metalgenstande som

f.eks. søm, mønter osv.

(3) Udsæt ikke batteripakken for vand eller regn.

Hvis batteriet kortsluttes, kan det medføre

voldsom strøm, overophedning, mulige

forbrændinger og endog nedbrud.

6. Undgå at opbevare værktøjet og batteripakken på

steder, hvor temperaturen kan komme op på eller

7. Sæt ikke ild til batteripakken, selvom den er

alvorligt beskadiget eller helt udtjent.

Batteripakken kan eksplodere ved brand.

8. Undgå at tabe eller slå på batteriet.

9. Undlad brug af et beskadiget batteri.

GEM DISSE INSTRUKTIONER.

Tips til, hvordan du forlænger batteriets

1. Oplad batteripakken, før den bliver helt afladet.

Ophør med at bruge værktøjet, og udskift

batteripakken, hvis strømmen til værktøjet aftager.

2. Oplad aldrig en fuldt opladet batteripakke.

Overopladning forkorter batteriets levetid.

3. Oplad batteripakken ved stuetemperatur på 10°C -

40°C. Lad batteripakken køle ned før den oplades,

4. Oplad batteripakken en gang hver sjette måned,

hvis du ikke bruger det i lang tid.

FUNKTIONSBESKRIVELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at

batteripakken er taget ud, før De justerer værktøjet

eller kontrollerer dets funktion.

Montering eller afmontering af

• Afmonter batteripakken ved at holde ned på knappen

foran på batteripakken og skubbe den af maskinen.

• Ved montering af batteripakken justeres tungen på

batteripakken med rillen i huset, hvorefter pakken

skubbes på plads. Sæt den altid hele vejen ind, indtil

den låses på plads med et lille klik. Hvis den røde

indikator øverst på knappen er synlig, er batteripakken

ikke låst helt fast. Sæt den helt ind, indtil den røde

indikator ikke er synlig. Ellers kan den falde ud af

maskinen og skade dig eller andre personer i

• Brug ikke magt ved montering af batteripakken. Hvis

den ikke glider let ind, er den ikke indsat korrekt.

• Sørg for, at alle sikkerhedssystemer fungerer, før

anvendelsen. Hvis dette ikke sker, kan det medføre

personskader. (Fig. 2)

Kontroller sikkerhedssystemet for eventuel fejlfunktion før

hæftning som følger.

1. Kontroller at værktøjet ikke er ladt med klammer før

2. Træk magasinets skydelem mod dig selv. (Fig. 3)

3. Værktøjet fungerer ved et uheld hvis kun aftrækkeren

bliver aktiveret, selv om håndtaget ikke er aktiveret.

4. Værktøjet fungerer ikke med aftrækkeren aktiveret og

håndtaget aktiveret.

I tilfælde af 3 og 4 oven over, er der fejl i

Aftrækker og håndtag

• Før batteripakken sættes i maskinen, skal du altid

kontrollere, at afbryderkontakten reagerer korrekt og41

vender tilbage i “OFF”-stillingen, når du slipper det.

Værktøjet er forsynet med et håndtag som et

sikkerhedssystem udover den normale aftrækker. (Fig. 5)

For at affyre klammer, skal man først aktivere håndtaget

og derefter trykke på aftrækkeren.

Justering af dybden af hæftning

• Kontroller altid at din fingre ikke er placeret på

aftrækkeren eller håndtaget, og at batteripakken er

fjernet, før hæftepistolen lades. (Fig. 6)

Dybden af hæftning kan justeres på denne hæftepistol.

Drej de to møtrikker en kvart omgang med den

medførende unbrakonøgle, og driverguidedækslet vil

maksimum. Ved den ønskede dybde, fastgør de to

• Se ikke direkte ind i lyset eller lyskilden. (Fig. 7)

Træk i håndtaget for at tænde lampen. Slip håndtaget for

Pas på ikke at ridse lampens linse, da det kan mindske

• Selv om lampen lyser når batteristyrken er ved at løbe

ud, kan hæftepistolen måske ikke affyre klammer.

Udskift batteripakken i dette tilfælde.

Mekanisme til forhindring af affyring uden

• Kontroller altid at din fingre ikke er placeret på

aftrækkeren eller håndtaget, og at batteripakken er

fjernet, før hæftepistolen lades.

Når antallet af resterende klammer i magasinet er 0-3

stykker, kan aftrækkeren ikke længere aktiveres. Når

dette sker, indsæt en ny stribe klammer i magasinet så

aftrækkeren kan benyttes igen.

• Når du affyrer en anden længde af klammer kort efter

at mekanismen til forhindring af affyring er aktiveret, så

indsæt en ny stribe klammer i magasinet og affyr alle

de tilbageblivende klammer på materiale der ikke

MONTERING FORSIGTIG:

• Kontroller altid at din fingre ikke er placeret på

aftrækkeren eller håndtaget, og at batteripakken er

fjernet, før hæftepistolen vedligeholdes.

Ladning af hæftepistol

• Kontroller altid at din fingre ikke er placeret på

aftrækkeren eller håndtaget, og at batteripakken er

fjernet, før hæftepistolen lades.

• Skub ikke magasinet med klammer abrupt ind i

hæftemaskinen. Faldende klammer kan forårsage

personlige skader, især ved arbejde på høje steder.

• Lad klammerne i den korrekte retning. Indladning i den

forkerte retning kan forårsage for tidlig slidtage af

pistolen og skader til andre dele. (Fig. 8)

Fjern batteripakken.

Nedtryk låsehåndtaget og skub magasinet ud.

Placer klammerne mod magasinet og indfør det ind i

spalten. (Kontroller at klammerne er i den korrekte

Mens klammerne holdes i denne position, indsæt disse

klammer hele vejen ind i driverguiden.

Tilbagefør magasinet til den originale position og fastlås

• Anvend ikke deformerede klammer. Brug kun de

klammer der er angivet i denne brugsanvisning. Brug

af klammer ud over dem, der er specificerede, kan

forårsage fastklemning af klammer og beskadigelse af

Udtømning af hæftepistol

• Kontroller altid at din fingre ikke er placeret på

aftrækkeren eller håndtaget, og at batteripakken er

kan forårsage personlige skader og skader til inventar.

Nedtryk låsehåndtaget og skub magasinet ud.

aftrækkeren eller håndtaget, og at batteripakken er

fjernet, før spidsadapteren installeres. (Fig. 9)

Ved affyring af klammer på overflader, der let kan

skæmmes, bør spidsadapteren anvendes. For at

installere spidsadapteren, placer den over

driverguidehængslet, således af fremspringet i

spidsadapteren passer ind i spalten på

driverguidehængslet.

Opbevar spidsadapteren i beholderen bag på magasinet,

når den ikke anvendes, for at forhindre at den bliver væk.

aftrækkeren eller håndtaget, og at batteripakken er

fjernet, før krogen anvendes. (Fig. 10)

• Hæng ikke krogen fra livremmen. Tab af hæftepistol,

hvilket kan ske hvis krogen ved et uheld løsnes, kan

forårsage forkert affyring og personlige skader.

Krogen er nyttig til midlertidig ophængning af værktøjet.

Den kan monteres i begge sider af værktøjet.

For at montere krogen indsættes den i en rille i værktøjet

på en af siderne, hvorefter den fastgøres med en skrue.

Den afmonteres ved at løsne skruen og tage den ud.

Opbevaring af unbrakonøgle (Fig. 12)

Opbevar unbrakonøglen som vist i figuren, når den ikke

anvendes, for at forhindre, at den bliver væk.

BETJENING Hæftning af klammer

• Før du trykker på aftrækkeren, kontroller at åbningen

hvor klammerne affyres fra, er i kontakt med materialet,

der skal hæftes. Et tryk på aftrækkeren affyrer

klammer. Affyring ved uheld kan forårsage personlige

Placer mundingen af hæftepistolen fladt mod materialet,

der skal hæftes, og hold værktøjet fast mod materialet.

Aktiver derefter håndtaget og tryk på aftrækkeren for at

affyre klammen. Grebet er udformet således at

værktøjshovedet kan holdes sikkert ned med pege- og

tommelfingrene. Efter affyring af en klamme, slip

aftrækkeren helt. (Fig. 14)

Når toppen af en hæftet klamme stikker op over

materialets overflade, skal du hæfte klammen, mens du

holder hæftepistolens hoved fast.

• Når aftrækkeren er aktiveret igen efter en hurtig

aftrækning, kan hæftepistolen svigte og ikke affyre

klammer. Dette er ikke en fejl. Når dette sker, slip

aftrækkeren, aktiver den igen og klammerne skulle

være klare til hæftning.

• Vedvarende brug af hæftepistolen hvor toppen af

affyrede klammer forbliver over den overflade, der skal

hæftes kan forårsage skader til hæftepistolen og

fastklemning af klammer etc.

Løsn møtrik (A) og møtrik (B) ved at dreje dem ca. to

gange med den medfølgende unbrakonøgle.

Fjern driverguidehængslet ved at skubbe det.

Fjern fastklemte klammer, snavs, klæbemidler og

træsplinter etc. fra passagen til klammerne.

Kontroller driverguidehængslet for fastklemte klammer

eller andet fremmed materiale, og fastgør det derefter

med de to møtrikker.

VEDLIGEHOLDELSE FORSIGTIG:

• Sørg altid for, at værktøjet er slukket, og at

batteripakken er taget ud, før De forsøger at udføre

inspektion eller vedligeholdelse.

• Brug aldrig benzin, benzen, fortynder, alkohol eller

lignende. Det kan muligvis medføre misfarvning,

deformation eller revner.

• For at holde produktet SIKKERT og PÅLIDELIGT skal

reparationer samt al anden vedligeholdelse eller

justering udføres af autoriserede Makita-servicecentre,

og der skal altid benyttes Makita-reservedele.

EKSTRAUDSTYR FORSIGTIG:

• Dette tilbehør eller ekstraudstyr anbefales til brug med

det Makita-værktøj, som er beskrevet i denne

brugsanvisning. Brug af andet tilbehør eller

ekstraudstyr kan forårsage personskade. Brug kun

tilbehør eller ekstraudstyr til det formål, det er beregnet

Henvend dig til dit lokale Makita-servicecenter, hvis du

har brug for hjælp eller yderligere oplysninger vedrørende

• Forskellige typer af originale batterier og opladere fra

Det typiske A-vægtede støjniveau bestemt i

Støjniveauet under arbejdet kan være højere end 80 dB

Støjniveauet under arbejdet kan være højere end 80 dB

Vibrationsemissionsværdien er bestemt i henhold til

Usikkerhed (K): 1,5 m/s

• Den opgivne vibrationsemissionsværdi er målt i

overensstemmelse med standardtestmetoden og kan

bruges til at sammenligne et værktøj med et andet.

• Den opgivne vibrationsemissionsværdi kan muligvis

også bruges til en indledende eksponeringsvurdering.

• Vibrationsemissionen under den faktiske brug af

maskinen kan afvige fra den opgivne emissionsværdi

afhængigt af den måde, maskinen anvendes på.

• Sørg for at bestemme sikkerhedsforanstaltninger for

beskyttelse af operatøren, som er baseret på en

eksponeringsvurdering for brug under faktiske forhold

(hvor alle anvendelsescyklussens dele inddrages, som43

f.eks. antal gange maskinen slukkes, og når den kører i

tomgang ud over triggertiden).

Kun for europæiske lande

EF-overensstemmelseserklæring

producent at følgende Makita-maskine(r):

Batteridrevet hæftepistol

Modelnummer/ type: BPT350, BPT351

er en produktionsserie og

Overholder følgende europæiske direktiver:

2006/42/EF Og er produceret i overensstemmelse med følgende

standarder eller standardiserede dokumenter:

Den tekniske dokumentation findes hos vores

autoriserede repræsentant i Europa:

Makita International Europe Ltd.
