GEBRUIKSAANWIJZING BPT350RFE MAKITA

NL Accunagelpistool Gebruiksaanwijzing

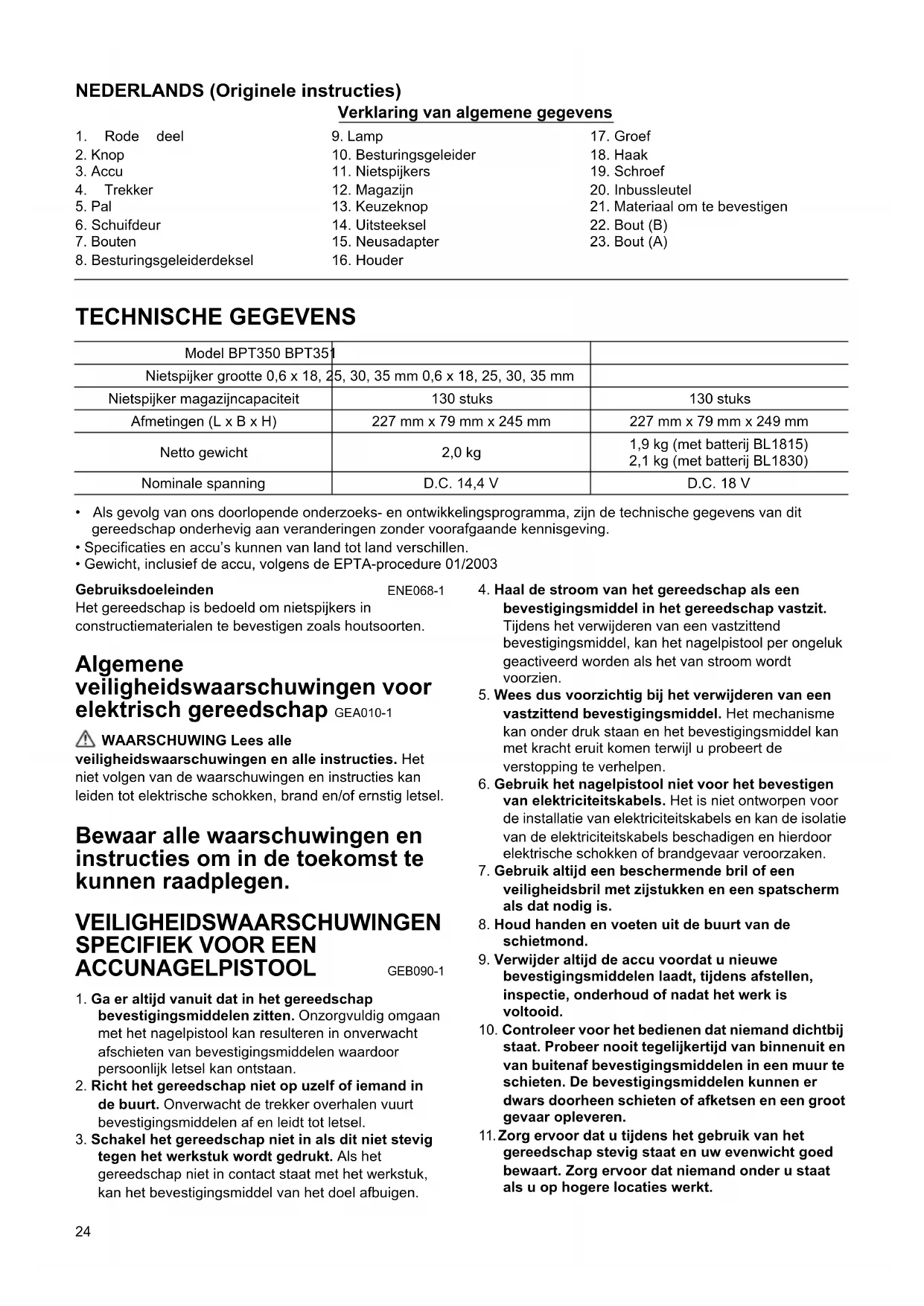

Verklaring van algemene gegevens

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit

gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• Specificaties en accu’s kunnen van land tot land verschillen.

• Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003

Gebruiksdoeleinden ENE068-1 Het gereedschap is bedoeld om nietspijkers in

constructiematerialen te bevestigen zoals houtsoorten.

veiligheidswaarschuwingen voor

elektrisch gereedschap GEA010-1

WAARSCHUWING Lees alle

veiligheidswaarschuwingen en alle instructies. Het

niet volgen van de waarschuwingen en instructies kan

leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en

instructies om in de toekomst te

VEILIGHEIDSWAARSCHUWINGEN SPECIFIEK VOOR EEN ACCUNAGELPISTOOL GEB090-1 1. Ga er altijd vanuit dat in het gereedschap

bevestigingsmiddelen zitten. Onzorgvuldig omgaan

met het nagelpistool kan resulteren in onverwacht

afschieten van bevestigingsmiddelen waardoor

persoonlijk letsel kan ontstaan.

2. Richt het gereedschap niet op uzelf of iemand in

de buurt. Onverwacht de trekker overhalen vuurt

bevestigingsmiddelen af en leidt tot letsel.

3. Schakel het gereedschap niet in als dit niet stevig

tegen het werkstuk wordt gedrukt. Als het

gereedschap niet in contact staat met het werkstuk,

kan het bevestigingsmiddel van het doel afbuigen.

4. Haal de stroom van het gereedschap als een

bevestigingsmiddel in het gereedschap vastzit.

Tijdens het verwijderen van een vastzittend

bevestigingsmiddel, kan het nagelpistool per ongeluk

geactiveerd worden als het van stroom wordt

5. Wees dus voorzichtig bij het verwijderen van een

vastzittend bevestigingsmiddel. Het mechanisme

kan onder druk staan en het bevestigingsmiddel kan

met kracht eruit komen terwijl u probeert de

verstopping te verhelpen.

6. Gebruik het nagelpistool niet voor het bevestigen

van elektriciteitskabels. Het is niet ontworpen voor

de installatie van elektriciteitskabels en kan de isolatie

van de elektriciteitskabels beschadigen en hierdoor

elektrische schokken of brandgevaar veroorzaken.

7. Gebruik altijd een beschermende bril of een

veiligheidsbril met zijstukken en een spatscherm

8. Houd handen en voeten uit de buurt van de

9. Verwijder altijd de accu voordat u nieuwe

bevestigingsmiddelen laadt, tijdens afstellen,

inspectie, onderhoud of nadat het werk is

10. Controleer voor het bedienen dat niemand dichtbij

staat. Probeer nooit tegelijkertijd van binnenuit en

van buitenaf bevestigingsmiddelen in een muur te

schieten. De bevestigingsmiddelen kunnen er

dwars doorheen schieten of afketsen en een groot

11. Zorg ervoor dat u tijdens het gebruik van het

gereedschap stevig staat en uw evenwicht goed

bewaart. Zorg ervoor dat niemand onder u staat

als u op hogere locaties werkt.

8. Besturingsgeleiderdeksel

10. Besturingsgeleider

Nietspijker magazijncapaciteit 130 stuks 130 stuks

Afmetingen (L x B x H) 227 mm x 79 mm x 245 mm 227 mm x 79 mm x 249 mm

Netto gewicht 2,0 kg

1,9 kg (met batterij BL1815)

2,1 kg (met batterij BL1830)

Nominale spanning D.C. 14,4 V D.C. 18 V25

12. Controleer muren, plafonds, vloeren en dergelijke

grondig om te voorkomen dat door het nagelen in

elektrische draden, pijpen of gasleidingen een

elektrische schok, gaslek, explosie, enz. kan

13. Gebruik uitsluitend bevestigingsmiddelen die in

deze gebruiksaanwijzing worden aangegeven.

Door een ander soort bevestigingsmiddel te

gebruiken, kan een storing in het gereedschap

14. Knoei niet aan het gereedschap en gebruik het

niet voor een ander doeleinde dan voor het

aanbrengen van bevestigingsmiddelen.

15. Bedien het gereedschap niet zonder dat er

bevestigingsmiddelen in zitten. De levensduur van

het gereedschap zal hierdoor korter worden.

16. Stop onmiddellijk met bevestigen als u een

probleem of iets vreemds opmerkt aan het

17. Breng nooit bevestigingsmiddelen aan in

materialen waarvan de bevestigingsmiddelen het

materiaal kunnen doorboren en er doorheen

18. Activeer nooit op hetzelfde moment de trekker en

de veiligheidspal tot u er klaar voor bent om een

bevestigingsmiddel aan te brengen in het

materiaal. Laat het werkstuk de veiligheidspal

indrukken. Doe het doel van het apparaat niet

teniet door de veiligheidspal terug te duwen of

door handmatig de druk eraf te halen.

19. Knoei nooit aan de veiligheidspal. Controleer de

veiligheidspal regelmatig voor een juiste

BEWAAR DEZE INSTRUCTIES.

Laat u NIET misleiden door een vals gevoel van

comfort en bekendheid met het gereedschap (na

veelvuldig gebruik) en neem alle

veiligheidsvoorschriften van het betreffende product

altijd strikt in acht. VERKEERD GEBRUIK of het niet

volgen van de veiligheidsinstructies in deze

gebruiksaanwijzing kan leiden tot ernstig persoonlijk

1. Alvorens de accu in gebruik te nemen, leest u

eerst alle instructies en

waarschuwingsopschriften op (1) de acculader, (2)

de accu en (3) het apparaat waarin de accu wordt

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden,

stopt u onmiddellijk met het gebruik. Anders kan

dit leiden tot kans op oververhitting, mogelijke

brandwonden en zelfs een explosie.

4. Als de elektrolyt in uw ogen komt, wast u deze uit

met schoon water en raadpleegt u onmiddellijk

een arts. Dit kan leiden tot verlies van

5. Sluit de accu niet kort:

(1) Raak de accupolen niet aan met enig

geleidend materiaal.

(2) Bewaar de accu niet op een plaats waar deze

in aanraking kan komen met andere metalen

voorwerpen, zoals spijkers, munten, enz.

(3) Stel de accu niet bloot aan water of regen.

Kortsluiting van de accu kan leiden tot een hoge

stroomsterkte, oververhitting, mogelijke

brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot

7. Werp de accu niet in een vuur, zelfs niet als deze

al ernstig beschadigd of helemaal versleten is. De

accu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of

ergens tegenaan stoot.

9. Gebruik nooit een beschadigde accu.

BEWAAR DEZE INSTRUCTIES.

Tips voor een lange levensduur van de

1. Laad de accu op voordat deze volledig leeg is.

Wanneer u merkt dat het gereedschap minder

vermogen heeft, stopt u met het gebruik ervan en

laadt u eerst de accu op.

2. Laad nooit een volledig opgeladen accu op.

Te lang opladen verkort de levensduur van de

3. Laad de accu op bij een omgevingstemperatuur

van 10 °C tot 40 °C. Laat een warme accu eerst

afkoelen voordat u deze oplaadt.

4. Laad de accu ieder half jaar op als u deze

gedurende een lange tijd niet gebruikt.

BESCHRIJVING VAN DE FUNCTIES LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld

en de accu is verwijderd alvorens de functies van het

gereedschap te controleren of af te stellen.

De accu aanbrengen en verwijderen (zie

• Schakel het gereedschap altijd uit voordat u de accu

aanbrengt of verwijdert.

• Om de accu te verwijderen verschuift u de knop aan de

voorkant van de accu en schuift u tegelijkertijd de accu

van het gereedschap af.

• Om de accu aan te brengen lijnt u de lip op de accu uit

met de groef in de behuizing en duwt u de accu op zijn

plaats. Steek de accu zo ver mogelijk in het

gereedschap tot u een klikgeluid hoort. Als u het rode

deel aan de bovenkant van de knop kunt zien, is de

accuadapter niet goed aangebracht. Breng de

accuadapter zo ver mogelijk aan tot het rode deel niet

meer zichtbaar is. Als u dit niet doet, kan de accu per26

ongeluk uit het gereedschap vallen en u of anderen in

uw omgeving verwonden.

• Oefen geen grote kracht uit bij het aanbrengen van de

accu. Als de accu niet gemakkelijk erin kan worden

geschoven, wordt deze niet goed aangebracht.

• Controleer voor gebruik dat alle beveiligingssystemen

goed werken. Als u dat niet doet, kan dit resulteren in

letsel. (zie afb. 2)

Test veiligheidssystemen als volgt op mogelijke defecte

werking voordat u nagelt.

1. Zorg dat er geen nietspijkers in het apparaat zitten

2. Duw de schuifdeur van het magazijn naar u toe. (zie

3. Het apparaat kan per ongeluk werken als de trekker

naar achteren wordt gehaald,als de pal niet naar

4. Het apparaat werkt niet als de trekker naar achter

wordt gehaald en de pal is ook naar achteren gehaald.

In het geval van 3 of 4 hierboven is het

veiligheidssysteem defect.

• Controleer altijd, voordat u de accu in het gereedschap

steekt, of de aan/uit-schakelaar op de juiste manier

schakelt en weer terugkeert naar de uit-stand nadat

deze is losgelaten. (zie afb. 4)

Het apparaat is voorzien van een pal als

veiligheidssysteem bovenop de normale trekker.

Om nietspijkers af te vuren, trekt u eerst aan de pal en

daarna aan de trekker.

Afstellen van de nietspijker diepte

• Zorg er altijd voor dat uw vingers niet zijn geplaatst op

de trekker of pal en dat de accu is verwijderd voordat u

het nagelpistool laadt. (zie afb. 6)

De diepte van de nietspijkers kan worden afgesteld op dit

nagelpistool. Draai twee bouten een kwartslag met

gebruik van de meegeleverde inbussleutel waarna de

besturinggeleiderdeksel naar beneden of boven schuift.

De diepte kan worden afgesteld van 1,5 mm tot het

maximum. Bevestig het stevig met twee bouten op de

Het verlichten van de lampen

• Kijk niet rechtstreeks in het licht of naar de bron van de

Trek aan de pal om de lamp in te schakelen. Laat de pal

los om de lamp uit te schakelen.

• Gebruik een doek om het vuil van de lens van de lamp

te vegen. Wees voorzichtig dat u de lens van de lamp

niet bekrast om de lichtopbrengst niet te verlagen.

• Zelfs als de lamp oplicht als de accustroom vermindert,

kan het voorkomen dat het nagelpistool geen

nietspijkers kan afvuren. Als dat gebeurt, moet u de

Anti-leeg afvuur apparaat

• Zorg er altijd voor dat uw vingers niet zijn geplaatst op

de trekker of pal en dat de accu is verwijderd voordat u

het nagelpistool laadt.

Als het aantal overgebleven nietspijkers in het magazijn

0 - 3 stuks betreft, kunt u de trekker niet meer naar

achteren halen. U moet dan een nieuwe strip nietspijkers

in het magazijn inbrengen waarna u de trekker weer naar

achteren kunt halen.

• Als u een andere lengte nietspijkers afvuurt, kort nadat

u het anti leeg afvuur apparaat heeft geactiveerd,

breng dan een nieuwe strip nietspijkers in het magazijn

en vuur alle overgebleven nietspijkers af in

ONDERDELEN AANBRENGEN/

• Zorg er altijd voor dat uw vingers niet zijn geplaatst op

de trekker of pal en dat de accu is verwijderd voordat u

het nagelpistool gaat gebruiken.

Het laden van het nagelpistool

• Zorg er altijd voor dat uw vingers niet zijn geplaatst op

de trekker of pal en dat de accu is verwijderd voordat u

het nagelpistool laadt.

• Schuif niet abrupt met een volgeladen magazijn van

het nagelpistool. Het per ongeluk laten vallen van

nietspijkers, zeker als u vanaf een hoogte werkt, kan

leiden tot persoonlijk letsel.

• Laad de nietspijkers in de juiste volgorde. Het laden

van nietspijkers in de verkeerde richting kan leiden tot

slijtage van de besturing en schade aan andere delen.

Druk op de keuzeknop en schuif het magazijn.

Plaats de nietspijkers tegen het magazijn en breng het

helemaal in de gleuf. (Zorg dat u de nietspijkers in de

juiste richting plaatst.)

Breng de nietspijkers tot achter in de besturinggeleider

met de nietspijkers in deze positie.

Plaats het magazijn terug in zijn oorspronkelijke stand en

vergrendel het met de keuzeknop.

• Gebruik geen misvormde nietspijkers. Gebruik

uitsluitend nagels die in deze gebruiksaanwijzing

worden aangegeven. Het gebruik van andere

nietspijkers dan zoals aangegeven kan zorgen voor

een opstopping van nietspijkers en het breken van het

Legen van het nagelpistool

• Zorg er altijd voor dat uw vingers niet zijn geplaatst op

de trekker of pal en dat de accu is verwijderd bij het

verwijderen van de nietspijkers. Verkeerd afschieten

kan resulteren in persoonlijk letsel en beschadiging

Druk op de keuzeknop en schuif het magazijn.

Verwijder de nietspijkers uit de gleuf van het magazijn.

• Zorg er altijd voor dat uw vingers niet zijn geplaatst op

de trekker of pal en dat de accu is verwijderd voordat u

de neusadapter bevestigd. (zie afb. 9)

Gebruik de neusadapter bij het afvuren van nietspijkers in

materialen met moeilijke oppervlaktes. Om de

neusadapter te installeren plaatst u het de

besturingsgeleiderdeksel zodat het uitsteeksel in de

neusadapter past in de gleuf van de

besturingsgeleiderdeksel.

Berg de neusadapter in de houder aan het einde van het

magazijn als u het niet gebruikt zodat hij niet kwijtraakt.

• Zorg er altijd voor dat uw vingers niet zijn geplaatst op

de trekker of pal en dat de accu is verwijderd voordat u

de haak gebruikt. (zie afb. 10)

• Hang de haak niet aan de tailleriem. Het laten vallen

van het nagelpistool, wat kan gebeuren als de haak per

ongeluk verschuift, kan leiden tot verkeerd afvuren en

persoonlijk letsel. (zie afb. 11)

De haak is handig om het gereedschap tijdelijk aan op te

De haak kan aan beide kanten van het gereedschap

U bevestigt de haak door deze in een groef in de

behuizing van het gereedschap te steken en vast te

zetten met een schroef.

Om de haak te verwijderen, draait u de schroef los en

haalt u de haak van het gereedschap af.

Opbergplaats van de inbussleutel (zie

Wanneer u de inbussleutel niet gebruikt, bergt u deze op

de plaats aangegeven in de afbeelding op, om te

voorkomen dat deze wordt verloren.

BEDIENING Afvuren van nietspijkers

• Voordat u de trekker overhaalt, moet u ervoor zorgen

dat de opening waar de nietspijkers uit komen het

materiaal waarin moet worden geniet, raakt. Door het

overhalen van de trekker vuurt u nietspijkers af.

Verkeerd afvuren kan leiden tot persoonlijk letsel. (zie

Plaats de opening van het gereedschap waarmee u de

nietspijkers in het materiaal waarin moet worden geniet,

vlak en houd het gereedschap stevig tegen het materiaal

gedrukt. Druk dan de pal en daarna de trekker helemaal

terug om een nietspijker af te vuren. De handgreep is zo

gevormd dat het gereedschapskop veilig naar beneden

kan worden gehouden met de wijsvinger en de duim.

Nadat u een nietspijker heeft afgevuurd, moet u de trekker

volledig loslaten. (zie afb. 14)

Als de kop van de aangebrachte nietspijker boven het

oppervlak van het materiaal blijft, schiet u de nietspijkers

terwijl u de gereedschapskop stevig vasthoudt.

• Als de trekker wordt overgehaald na een snelle

trekkeractie, kan het zijn dat het nagelpistool niets doet

en geen nietspijkers afschiet. Dit is geen probleem.

Laat de trekker dan los, trek hem weer naar achteren

en de nietspijkers kunnen worden afgevuurd.

• Het gebruik van het nagelpistool waarbij de koppen

van de afgevuurde nietspijkers steeds boven het

oppervlak blijven, kan resulteren in schade aan de

besturing van het nagelpistool, het verstoppen van

Verwijderen van verstopte nietspijkers

• Zorg er altijd voor dat de pal los is en dat de accu is

verwijderd voordat u vastgelopen nietspijkers

verwijdert. (zie afb. 15)

Verwijder de accu uit het nagelpistool.

Verwijder de nietspijkers die in het magazijn zijn

Maak bout (A) en (B) los door ze ongeveer twee keer om

te draaien met de inbussleutel die bij het nagelpistool is

Verwijder de besturinggeleiderdeksel door het weg te

Verwijder stukke nietspijkers, afval, plaksel, houtsnippers

etc. uit de nietspijkergleuf.

Controleer de besturinggeleiderdeksel op stukke

nietspijkers of ander materiaal en bevestig het daarna

weer met de twee bouten.

• Zorg er altijd voor dat de machine is uitgeschakeld en

de accu is verwijderd, voordat u een inspectie of

• Gebruik nooit benzine, wasbenzine, thinner, alcohol,

enz. Dit kan leiden tot verkleuren, vervormen of

• Om de VEILIGHEID en BETROUWBAARHEID van het

gereedschap te handhaven, dienen alle reparaties,

onderhoud en afstellingen te worden uitgevoerd door

een erkend Makita-servicecentrum, en altijd met

gebruikmaking van originele Makita-

vervangingsonderdelen.28

VERKRIJGBARE ACCESSOIRES LET OP:

• Deze accessoires of hulpstukken worden aanbevolen

voor gebruik met het Makita-gereedschap dat in deze

gebruiksaanwijzing wordt beschreven. Het gebruik van

andere accessoires of hulpstukken kan gevaar voor

persoonlijk letsel opleveren. Gebruik de accessoires of

hulpstukken uitsluitend voor de aangegeven

Mocht u meer informatie willen hebben over deze

accessoires, dan kunt u contact opnemen met uw

plaatselijke Makita-servicecentrum.

• Sommige items op de lijst kunnen zijn inbegrepen in de

doos van het gereedschap als standaard toebehoren.

Zij kunnen van land tot land verschillen.

De typische, A-gewogen geluidsniveaus zijn gemeten

Het geluidsniveau kan tijdens gebruik hoger worden dan

Het geluidsniveau kan tijdens gebruik hoger worden dan

Draag gehoorbescherming.

De trillingsemissiewaarde is bepaald volgens EN60745:

• De opgegeven trillingsemissiewaarde is gemeten

volgens de standaardtestmethode en kan worden

gebruikt om dit gereedschap te vergelijken met andere

• De opgegeven trillingsemissiewaarde kan ook worden

gebruikt voor een beoordeling vooraf van de

• De trillingsemissie tijdens het gebruik van het elektrisch

gereedschap in de praktijk kan verschillen van de

opgegeven trillingsemissiewaarde afhankelijk van de

manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden

getroffen ter bescherming van de operator die zijn

gebaseerd op een schatting van de blootstelling onder

praktijkomstandigheden (rekening houdend met alle

fasen van de bedrijfscyclus, zoals de tijdsduur

gedurende welke het gereedschap is uitgeschakeld en

stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijke

fabrikant, verklaren dat de volgende Makita-

Aanduiding van de machine:

Modelnr./Type: BPT350, BPT351

in serie is geproduceerd en

Voldoet aan de volgende Europese richtlijnen:

2006/42/EC En is gefabriceerd in overeenstemming met de volgende

normen of genormaliseerde documenten:

De technische documentatie wordt bewaard door onze

erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.
