GEBRUIKSAANWIJZING BSS500RFJ MAKITA

NL Accucirkelzaag Gebruiksaanwijzing

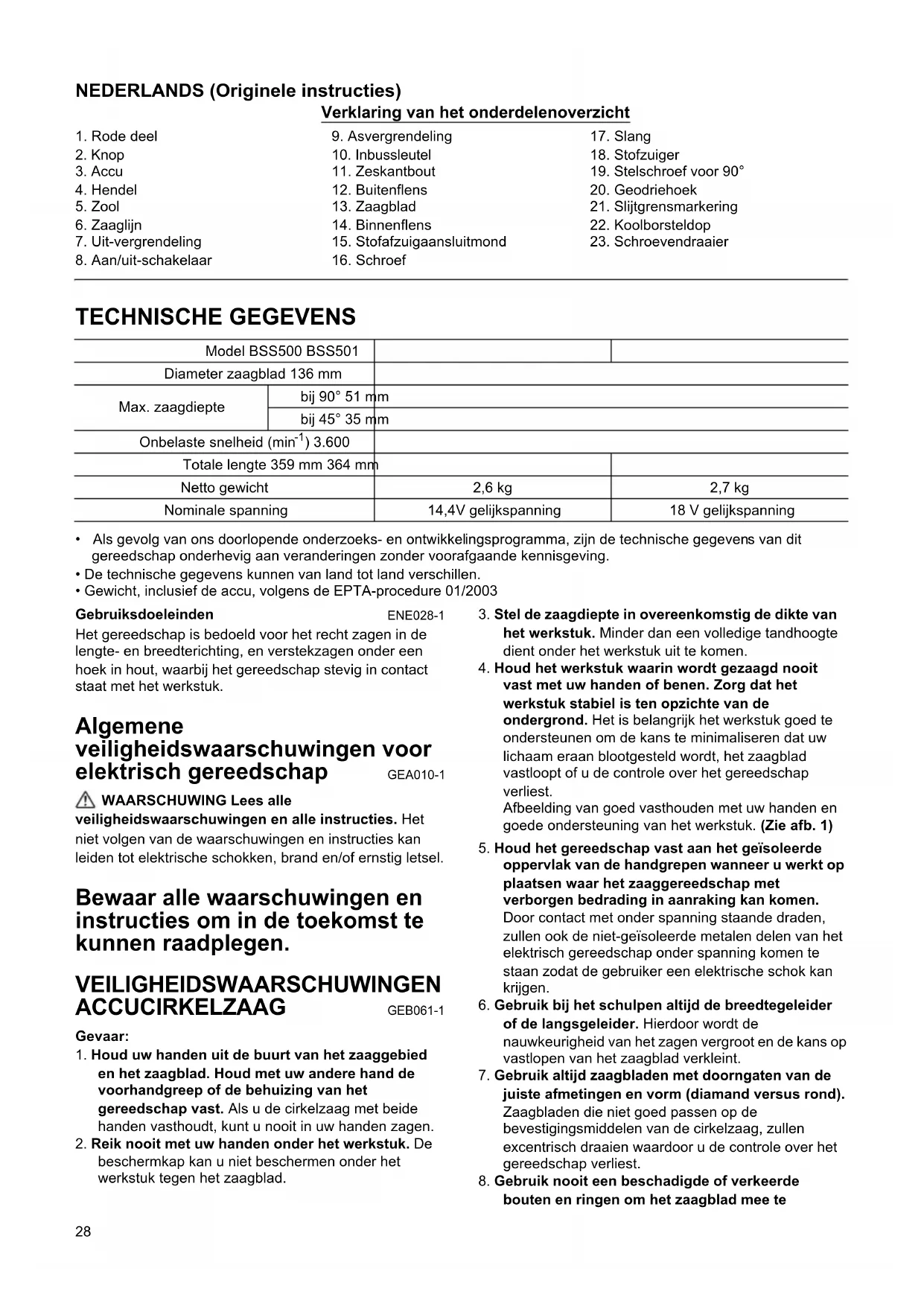

Verklaring van het onderdelenoverzicht

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zijn de technische gegevens van dit

gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Gewicht, inclusief de accu, volgens de EPTA-procedure 01/2003

Gebruiksdoeleinden ENE028-1 Het gereedschap is bedoeld voor het recht zagen in de

lengte- en breedterichting, en verstekzagen onder een

hoek in hout, waarbij het gereedschap stevig in contact

staat met het werkstuk.

veiligheidswaarschuwingen voor

elektrisch gereedschap GEA010-1 WAARSCHUWING Lees alle

veiligheidswaarschuwingen en alle instructies. Het

niet volgen van de waarschuwingen en instructies kan

leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en

instructies om in de toekomst te

VEILIGHEIDSWAARSCHUWINGEN ACCUCIRKELZAAG GEB061-1 Gevaar:

1. Houd uw handen uit de buurt van het zaaggebied

en het zaagblad. Houd met uw andere hand de

voorhandgreep of de behuizing van het

gereedschap vast. Als u de cirkelzaag met beide

handen vasthoudt, kunt u nooit in uw handen zagen.

2. Reik nooit met uw handen onder het werkstuk. De

beschermkap kan u niet beschermen onder het

werkstuk tegen het zaagblad.

3. Stel de zaagdiepte in overeenkomstig de dikte van

het werkstuk. Minder dan een volledige tandhoogte

dient onder het werkstuk uit te komen.

4. Houd het werkstuk waarin wordt gezaagd nooit

vast met uw handen of benen. Zorg dat het

werkstuk stabiel is ten opzichte van de

ondergrond. Het is belangrijk het werkstuk goed te

ondersteunen om de kans te minimaliseren dat uw

lichaam eraan blootgesteld wordt, het zaagblad

vastloopt of u de controle over het gereedschap

Afbeelding van goed vasthouden met uw handen en

goede ondersteuning van het werkstuk. (Zie afb. 1)

5. Houd het gereedschap vast aan het geïsoleerde

oppervlak van de handgrepen wanneer u werkt op

plaatsen waar het zaaggereedschap met

verborgen bedrading in aanraking kan komen.

Door contact met onder spanning staande draden,

zullen ook de niet-geïsoleerde metalen delen van het

elektrisch gereedschap onder spanning komen te

staan zodat de gebruiker een elektrische schok kan

6. Gebruik bij het schulpen altijd de breedtegeleider

of de langsgeleider. Hierdoor wordt de

nauwkeurigheid van het zagen vergroot en de kans op

vastlopen van het zaagblad verkleint.

7. Gebruik altijd zaagbladen met doorngaten van de

juiste afmetingen en vorm (diamand versus rond).

Zaagbladen die niet goed passen op de

bevestigingsmiddelen van de cirkelzaag, zullen

excentrisch draaien waardoor u de controle over het

gereedschap verliest.

8. Gebruik nooit een beschadigde of verkeerde

bouten en ringen om het zaagblad mee te

8. Aan/uit-schakelaar

15. Stofafzuigaansluitmond

19. Stelschroef voor 90°

21. Slijtgrensmarkering

23. Schroevendraaier

Netto gewicht 2,6 kg 2,7 kg

Nominale spanning 14,4V gelijkspanning 18 V gelijkspanning29

bevestigen. De bouten en ringen voor de bevestiging

van het zaagblad zijn speciaal ontworpen voor gebruik

met uw cirkelzaag voor optimale prestaties en veilig

9. Oorzaken van terugslag en wat de gebruiker

- Terugslag is een plotselinge reactie op een

bekneld, vastgelopen of niet-uitgelijnd zaagblad,

waardoor de oncontroleerbare cirkelzaag omhoog,

uit het werkstuk en in de richting van de gebruiker

- Wanneer het zaagblad bekneld raakt of vastloopt

doordat de zaagsnede naar beneden toe smaller

wordt, vertraagt het zaagblad en komt als reactie

de motor snel omhoog in de richting van de

- Als het zaagblad gebogen of niet-uitgelijnd raakt in

de zaagsnede, kunnen de tanden aan de

achterrand van het zaagblad zich in het

bovenoppervlak van het hout vreten, waardoor het

zaagblad uit de zaagsnede klimt en omhoog springt

in de richting van de gebruiker.

Terugslag is het gevolg van misgebruik van de

cirkelzaag en/of onjuiste gebruiksprocedures of -

omstandigheden, en kan worden voorkomen door

goede voorzorgsmaatregelen te treffen, zoals

• Houd de cirkelzaag stevig vast met beide

handen en houdt uw armen zodanig dat een

terugslag wordt opgevangen. Plaats uw lichaam

zijwaarts versprongen van het zaagblad en niet

in een rechte lijn erachter. Door terugslag kan de

cirkelzaag achterwaarts springen, maar de kracht

van de terugslag kan met de juiste

voorzorgsmaatregelen door de gebruiker worden

• Wanneer het zaagblad vastloopt, of wanneer u

om een of andere reden het zagen onderbreekt,

laat u de aan/uit-schakelaar los en houdt u de

cirkelzaag stil in het materiaal totdat het

zaagblad volledig tot stilstand is gekomen.

Probeer nooit het zaagblad uit het werkstuk te

halen of de cirkelzaag naar achteren te trekken,

terwijl het zaagblad nog draait omdat hierdoor

een terugslag kan optreden. Onderzoek waarom

het zaagblad is vastgelopen en tref afdoende

maatregelen om de oorzaak ervan op te heffen.

• Wanneer u de cirkelzaag weer inschakelt terwijl

het zaagblad in het werkstuk zit, plaatst u het

zaagblad in het midden van de zaagsnede en

controleert u dat de tanden niet in het materiaal

grijpen. Als het zaagblad is vastgelopen, kan

wanneer de cirkelzaag wordt ingeschakeld het

zaagblad uit het werkstuk lopen of terugslaan.

• Ondersteun grote platen om de kans te

minimaliseren dat het zaagblad bekneld raakt of

terugslaat. Grote platen neigen door te zakken

onder hun eigen gewicht. U moet de plaat

ondersteunen aan beide zijranden, vlakbij de

zaaglijn en vlakbij het uiteinde.

Ondersteun de plank of plaat vlakbij de zaaglijn om

terugslag te voorkomen. (Zie afb. 2)

Ondersteun de plank of plaat niet op grote afstand van

de zaaglijn. (Zie afb. 3)

• Gebruik een bot of beschadigd zaagblad niet

meer. Niet-geslepen of verkeerd gezette tanden

maken een smalle zaagsnede wat leidt tot grote

wrijving, vastlopen en terugslag.

• De vergrendelhendels voor het instellen van de

zaagbladdiepte en verstelhoek moeten

vastzitten alvorens te beginnen met zagen. Als

de instellingen van het zaagblad zich tijdens het

zagen wijzigen, kan dit leiden tot vastlopen of

• Wees extra voorzichtig wanneer u een ‘blinde’

zaagsnede maakt in een bestaande wand of een

andere plaats waarvan u de onderkant van het

zaagoppervlak niet kunt zien. Wanneer het

zaagblad door het materiaal heen breekt, kan het

een voorwerp raken waardoor een terugslag

10. Controleer voor ieder gebruik of de onderste

beschermkap goed sluit. Gebruik de cirkelzaag

niet als de onderste beschermkap niet vrij kan

bewegen en onmiddellijk sluit. Zet de onderste

beschermkap nooit vast in de geopende stand. Als

u de cirkelzaag per ongeluk laat vallen, kan de

onderste beschermkap worden verbogen. Til de

onderste beschermkap op aan de terugtrekhendel en

controleer dat deze vrij kan bewegen en niet het

zaagblad of enig ander onderdeel raakt, onder alle

verstekhoeken en op alle zaagdiepten.

11. Controleer de werking van de veer van de

onderste beschermkap. Als de beschermkap en

de veer niet goed werken, dienen deze te worden

gerepareerd voordat de cirkelzaag wordt gebruikt.

De onderste beschermkap kan traag werken als

gevolg van beschadigde onderdelen, gom- of

hardafzetting, of opeenhoping van vuil.

12. De onderste beschermkap mag alleen met de hand

worden geopend voor het maken van speciale

zaagsneden, zoals een ‘blinde’ zaagsnede en

‘samengestelde’ zaagsnede. Til de onderste

beschermkap op aan de terugtrekhendel en laat

deze los zodra het zaagblad in het materiaal zaagt.

Bij alle andere typen zaagsneden, dient de onderste

beschermkap automatisch te werken.

13. Let er altijd op dat de onderste beschermkap het

zaagblad bedekt voordat u de cirkelzaag op een

werkbak of vloer neerlegt. Een onbeschermd

zaagblad dat nog nadraait, zal de cirkelzaag achteruit

doen lopen waarbij alles op zijn weg wordt gezaagd.

Denk aan de tijd die het duurt nadat de cirkelzaag is

uitgeschakeld voordat het zaagblad stilstaat.

14. Houd het gereedschap ALTIJD met beide handen

stevig vast. Plaats NOOIT uw hand of vingers

achter het zaagblad. Als een terugslag optreedt, kan

het zaagblad gemakkelijk achteruit en over uw hand

springen waardoor ernstig persoonlijk letsel ontstaat.

15. Dwing de cirkelzaag nooit. Duw de cirkelzaag

vooruit met een snelheid waarbij het zaagblad niet

vertraagt. Als u het zaagblad dwingt, kan dat leiden

tot een ongelijkmatige zaagsnede, verminderde

nauwkeurigheid en mogelijke terugslag.

16. Wees extra voorzichtig bij het zagen in nat hout,

druk-behandeld timmerhout en hout met

knoesten. Pas de snelheid van het zagen aan zodat30

de cirkelzaag soepel vooruit blijft gaan zonder dat de

snelheid van het zaagblad lager wordt.

17. Probeer niet afgezaagd materiaal te verwijderen

terwijl het zaagblad nog draait. Wacht totdat het

zaagblad volledig tot stilstand is gekomen voordat

u het afgezaagde materiaal vastpakt. LET OP: Het

zaagblad draait nog na nadat het gereedschap is

18. Voorkom dat u in spijkers zaag. Inspecteer het

hout op spijkers en verwijder deze zonodig

voordat u begint te zagen.

19. Plaats het bredere deel van de zool van de

cirkelzaag op het deel van het werkstuk dat goed

is ondersteund, en niet op het deel dat omlaag valt

nadat de zaagsnede gemaakt is. Als voorbeeld laat

afbeelding 5 zien hoe u het uiteinde van een plank

GOED afzaagt, en afbeelding 6 hoe u dit

VERKEERD doet. Als het werkstuk kort of smal is,

klemt u het vast. PROBEER NOOIT EEN KORT WERKSTUK IN UW HANDEN VAST TE HOUDEN!

20. Voordat u het gereedschap neerlegt na het

voltooien van een zaagsnede, controleert u dat de

onderste beschermkap gesloten is en het

zaagblad volledig tot stilstand is gekomen.

21. Probeer nooit te zagen waarbij de cirkelzaag

ondersteboven in een bankschroef is geklemd. Dit

is uiterst gevaarlijk en kan leiden tot ernstig

persoonlijk letsel. (zie afb. 7)

22. Sommige materialen bevatten chemische stoffen

die giftig kunnen zijn. Neem

voorzorgsmaatregelen tegen het inademen van

stof en contact met de huid. Volg de

veiligheidsinstructies van de leverancier van het

23. Breng het zaagblad niet tot stilstand door

zijdelings op het zaagblad te drukken.

24. Gebruik altijd zaagbladen die in deze

gebruiksaanwijzing aanbevolen worden. Gebruik

25. Houd het zaagblad scherp en schoon. Gom of hars

dat op het zaagblad is opgedroogd vertraagt het

zaagblad en verhoogt de kans op terugslag. Houd het

zaagblad schoon door dit eerst van het gereedschap

te demonteren en het vervolgens schoon te maken

met een reinigingsmiddel voor gom en hars, heet

water of kerosine. Gebruik nooit benzine.

26. Draag een stofmasker en gehoorbescherming

tijdens gebruik van het gereedschap.

BEWAAR DEZE VOORSCHRIFTEN.

Laat u NIET misleiden door een vals gevoel van

comfort en bekendheid met het gereedschap (na

veelvuldig gebruik) en neem alle

veiligheidsvoorschriften van het betreffende product

altijd strikt in acht. VERKEERD GEBRUIK of het niet

volgen van de veiligheidsinstructies in deze

gebruiksaanwijzing kan leiden tot ernstig persoonlijk

1. Alvorens de accu in gebruik te nemen, leest u

eerst alle instructies en

waarschuwingsopschriften op (1) de acculader, (2)

de accu en (3) het apparaat waarin de accu wordt

2. Haal de accu niet uit elkaar.

3. Als de gebruikstijd aanzienlijk korter is geworden,

stopt u onmiddellijk met het gebruik. Anders kan

dit leiden tot kans op oververhitting, mogelijke

brandwonden en zelfs een explosie.

4. Als de elektrolyt in uw ogen komt, wast u deze uit

met schoon water en raadpleegt u onmiddellijk

een arts. Dit kan leiden tot verlies van

5. Sluit de accu niet kort:

(1) Raak de accupolen niet aan met enig geleidend

(2) Bewaar de accu niet op een plaats waar deze in

aanraking kan komen met andere metalen

voorwerpen, zoals spijkers, munten, enz.

(3) Stel de accu niet bloot aan water of regen.

Kortsluiting van de accu kan leiden tot een

hoge stroomsterke, oververhitting, mogelijke

brandwonden en zelfs een defect.

6. Bewaar het gereedschap en de accu niet op

plaatsen waar de temperatuur kan oplopen tot

7. Werp de accu niet in een vuur, zelfs niet als deze

al ernstig beschadigd of helemaal versleten is. De

accu kan in een vuur exploderen.

8. Wees voorzichtig dat u de accu niet laat vallen of

ergens tegenaan stoot.

9. Gebruik een accu die is gevallen of gestoten niet

BEWAAR DEZE VOORSCHRIFTEN.

Tips voor een lange levensduur van de

1. Laad de accu op voordat deze volledig leeg is.

Wanneer u merkt dat het gereedschap minder

vermogen heeft, stopt u met het gebruik ervan en

laadt u eerst de accu op.

2. Laad nooit een volledig opgeladen accu op. Te

lang opladen verkort de levensduur van de accu.

3. Laad de accu op bij een omgevingstemperatuur

van 10°C t/m 40°C. Laat een warme accu eerst

afkoelen voordat u deze oplaadt.

BESCHRIJVING VAN DE FUNCTIES LET OP:

• Controleer altijd of het gereedschap is uitgeschakeld

en de accu is verwijderd alvorens de functies van het

gereedschap te controleren of af te stellen.31

De accu aanbrengen en verwijderen (zie

• Schakel het gereedschap altijd uit voordat u de accu

aanbrengt of verwijdert.

• Om de accu te verwijderen verschuift u de knop aan de

zijkant van de accu en trekt u tegelijkertijd de accu uit

• Om de accu aan te brengen lijnt u de lip op de accu uit

met de groef in de behuizing en duwt u de accu op zijn

plaats. Steek de accu zo ver mogelijk in het

gereedschap tot u een klikgeluid hoort. Als u het rode

deel aan de bovenkant van de knop kunt zien, is de

accu niet goed aangebracht. Steek de accu zo ver

mogelijk erin tot het rode deel niet meer zichtbaar is.

Als u dit niet doet, kan de accu per ongeluk uit het

gereedschap vallen en u of anderen in uw omgeving

• Oefen geen grote kracht uit bij het aanbrengen van de

accu. Als de accu niet gemakkelijk in het gereedschap

kan worden gestoken, wordt deze niet goed

De zaagdiepte instellen (zie afb. 9)

• Nadat u de zaagdiepte hebt ingesteld, zet u de hendel

Zet de hendel los aan de zijkant van de achterhandgreep

en beweeg de zool omhoog en omlaag. Zet de zool vast

op de gewenste zaagdiepte door de hendel vast te zetten.

Voor een schonere, veiligere zaagsnede, stelt u de

zaagdiepte zodanig in dat niet meer dan een tandhoogte

door het werkstuk heen steekt. Door de zaagdiepte goed

in te stellen, verkleint u de kans op een potentieel

gevaarlijke TERUGSLAG, en daarmee op persoonlijk

Verticaal verstekzagen (zie afb. 10)

Zet de hendel van de verstekschaalverdeling aan de

voorkant van de zool van het gereedschap los. Stel de

gewenste verstekhoek in (0° - 50°) door

dienovereenkomstig te kantelen, en zet vervolgens de

Zichtlijn (zie afb. 11)

Voor recht zagen lijnt u de positie A op de voorkant van

de zool uit met de zaaglijn. Voor verstekzagen onder een

hoek van 45°, gebruikt u hiervoor positie B.

Aan/uit-schakelaar (zie afb. 12)

• Controleer altijd, voordat u de accu in het gereedschap

steekt, of de aan/uit-schakelaar op de juiste manier

schakelt en weer terugkeert naar de uit-stand nadat

• Knijp de aan/uit-schakelaar niet hard in zonder de uit-

vergrendeling in te duwen. Hierdoor kan de aan/uit-

schakelaar kapot gaan.

Om te voorkomen dat de aan/uit-schakelaar per ongeluk

wordt bediend, is een uit-vergrendeling aangebracht. Om

het gereedschap te starten, duwt u de uit-vergrendeling in

en knijpt u de aan/uit-schakelaar in. Laat de aan/uit-

schakelaar los om het gereedschap te stoppen.

• Omwille van uw veiligheid is dit gereedschap uitgerust

met een uit-vergrendeling die voorkomt dat het

gereedschap onbedoeld wordt ingeschakeld. Gebruik

het gereedschap NOOIT wanneer dit draait door

gewoon de aan/uit-schakelaar in te knijpen zonder de

uit-vergrendeling in te duwen. Stuur het gereedschap

voor deugdelijke reparatie terug naar een MAKITA-

servicecentrum ALVORENS het verder te gebruiken.

• U mag NOOIT de uit-vergrendeling met plakband

vastzetten of anderszins de werking en functie ervan te

• Kijk niet rechtstreeks in het licht of naar de bron van de

U mag alleen in de aan/uit-schakelaar knijpen zonder de

uit-vergrendeling in te duwen om het licht in te schakelen.

Om het licht in te schakelen en het gereedschap te

starten, duwt u op de uit-vergrendeling en knijpt u in de

aan/uit-scheklaar zonder de uit-vergrendeling in te

• Gebruik een wattenstaafje om het vuil van de lens van

de lamp te vegen. Wees voorzichtig de lens van de

lamp niet te bekrassen om de lichtopbrengst niet te

• Gebruik geen benzine, thinner of soortgelijk middel om

de lens van de lamp te reinigen. Dergelijke middelen

zullen de lens beschadigen.

ONDERDELEN AANBRENGEN/

• Controleer altijd of het gereedschap is uitgeschakeld

en de accu is verwijderd alvorens enige

werkzaamheden aan het gereedschap te verrichten.

Het zaagblad aanbrengen en verwijderen

• Verzeker u ervan dat het zaagblad zodanig wordt

aangebracht dat de tanden aan de voorkant van het

gereedschap omhoog wijzen.

• Gebruik uitsluitend de Makita-inbussleutel voor het

aanbrengen en verwijderen van het zaagblad.

Als u het zaagblad wilt verwijderen, drukt u eerst de

asvergrendeling in zodat het zaagblad niet meer kan

draaien, en gebruikt u vervolgens de inbussleutel om de

inbusbout rechtsom los te draaien. Verwijder tenslotte de

zeskantbout, de buitenflens en het zaagblad.

Om het zaagblad aan te brengen, volgt u de procedure in

omgekeerde volgorde. ZORG ERVOOR DAT U DE INBUSBOUT LINKSOM STEVIG VASTDRAAIT. (Zie

Vergeet niet tijdens het verwisselen van het zaagblad ook

de bovenste en onderste beschermkappen te ontdoen

van opgehoopte houtsnippers en spaanders. Ondanks

dergelijk onderhoud blijft het noodzakelijk de werking van

de onderste beschermpak voor ieder gebruik te

Opbergplaats van de inbussleutel (zie

Wanneer u de inbussleutel niet gebruikt, bergt u deze op

de plaats aangegeven in de afbeelding op, om te

voorkomen dat deze wordt verloren.

Aansluiten op een stofzuiger (zie afb. 17

Wanneer u tijdens het zagen schoon wilt werken, sluit u

een Makita-stofzuiger aan op uw gereedschap. Monteer

de stofafzuigaansluitmond op het gereedschap met

behulp van de schroef. Sluit vervolgens de

stofzuigerslang aan op de stofafzuigaansluitmond, zoals

aangegeven in de afbeelding.

• Steek de accu altijd zo ver mogelijk in het gereedschap

totdat deze met een klik wordt vergrendeld. Als u het

rode deel aan de bovenkant van de knop kunt zien, is

de accu niet goed aangebracht. Steek de accu zo ver

mogelijk erin tot het rode deel niet meer zichtbaar is.

Als u dit niet doet, kan de accu per ongeluk uit het

gereedschap vallen en u of anderen in uw omgeving

• Duw het gereedschap voorzichtig in een rechte lijn

naar voren. Als u het gereedschap dwing of verdraait,

zal de motor oververhit raken en het gereedschap

gevaarlijk terugslaan waardoor ernstig letsel kan

• Als het gereedschap continu wordt bediend totdat de

accu leeg is, laat u het gereedschap gedurende 15

minuten liggen alvorens verder te werken met een volle

Houd het gereedschap stevig vast. Het gereedschap is

voorzien van zowel een voorhandgreep als een

achterhandgreep. Gebruik beide om het gereedschap zo

goed mogelijk vast te houden. Als u de cirkelzaag met

beide handen vasthoudt, kunt u nooit in uw handen

zagen. Plaats eerst de zool op het werkstuk dat u wilt

zagen, zonder dat het zaagblad het werkstuk raakt.

Schakel vervolgens het gereedschap in en wacht totdat

het zaagblad op volle snelheid draait. Duw het

gereedschap nu gewoon naar voren over het oppervlak

van het werkstuk, houd het daarbij vlak, en duw

gelijkmatig totdat het zagen klaar is.

Zorg voor een schone zaagsnede voor een rechte

zaaglijn en een constante voortgaande snelheid. Als de

zaagsnede niet verloopt volgens de voorgenomen

zaaglijn, mag u niet proberen het gereedschap iets te

draaien of te dwingen terug te keren naar de zaaglijn. Als

u dit doet, kan het zaagblad vastlopen en een gevaarlijke

terugslag optreden met mogelijk ernstig persoonlijk letsel

tot gevolg. Laat de aan/uit-schakelaar los, wacht tot het

zaagblad tot stilstand is gekomen en trek vervolgens het

gereedschap terug. Lijn het gereedschap opnieuw uit met

een nieuwe zaaglijn en begin weer te zagen. Probeer te

vermijden dat door de positie van het gereedschap de

gebruiker wordt blootgesteld aan zaagsel en spaanders

die door het gereedschap worden uitgeworpen. Gebruik

oogbescherming om verwonding te voorkomen.

Breedtegeleider (liniaal) (los verkrijgbaar)

Met de handige breedtegeleider kunt u extra nauwkeurig

recht zagen. Schuif gewoon de breedtegeleider strak

tegen de zijkant van het werkstuk en zet deze op zijn

plaats vast met behulp van de schroef op de voorkant van

de zool van het gereedschap. Op deze manier is het

tevens mogelijk een zaagbeweging te herhalen met

• Zorg er altijd voor dat de machine is uitgeschakeld en

de accu is verwijderd, voordat u een inspectie of

De nauwkeurigheid van de zaaghoeken

90° (verticaal) instellen

Deze instelling is reeds in de fabriek gemaakt. Maar als

dit niet meer juist is, draait u de instelbouten met een

inbussleutel terwijl u de zaaghoek van 90° tussen het

zaagblad en de zool van het gereedschap controleert met

behulp van een winkelhaak, geodriehoek, enz. (zie

De koolborstels vervangen (zie afb. 23)

Verwijder en controleer de koolborstels regelmatig.

Vervang deze wanneer ze tot aan de slijtgrensmarkering

zijn afgesleten. Houd de koolborstels schoon en zorg

ervoor dat ze vrij kunnen bewegen in de houders.

Beide koolborstels dienen tegelijkertijd te worden

vervangen. Gebruik alleen identieke koolborstels.

Gebruik een schroevendraaier om de koolborsteldoppen

Haal de versleten koolborstels eruit, plaats de nieuwe

erin, en zet de koolborsteldoppen goed vast. (Zie afb. 24)

Om de VEILIGHEID en BETROUWBAARHEID van het

gereedschap te handhaven, dienen alle reparaties,

onderhoud en afstellingen te worden uitgevoerd door een

erkend Makita-servicecentrum, en altijd met

gebruikmaking van originele Makita-

vervangingsonderdelen.

• Deze accessoires of hulpstukken worden aanbevolen

voor gebruik met het Makita-gereedschap dat in deze

gebruiksaanwijzing wordt beschreven. Het gebruik van

andere accessoires of hulpstukken kan gevaar voor

persoonlijk letsel opleveren. Gebruik de accessoires of

hulpstukken uitsluitend voor de aangegeven

Mocht u meer informatie willen hebben over deze

accessoires, dan kunt u contact opnemen met uw

plaatselijke Makita-servicecentrum.

• Breedtegeleider (liniaal)

• Stofafzuigaansluitmond

De typische, A-gewogen geluidsniveaus zijn gemeten

Draag gehoorbescherming.

De totale trillingswaarde (triaxiale vectorsom) zoals

vastgesteld volgens EN60745:

Gebruikstoepassing: zagen in spaanplaat

De typische, A-gewogen geluidsniveaus zijn gemeten

Draag gehoorbescherming.

De totale trillingswaarde (triaxiale vectorsom) zoals

vastgesteld volgens EN60745:

Gebruikstoepassing: zagen in spaanplaat

• De opgegeven trillingsemissiewaarde is gemeten

volgens de standaardtestmethode en kan worden

gebruikt om dit gereedschap te vergelijken met andere

• De opgegeven trillingsemissiewaarde kan ook worden

gebruikt voor een beoordeling vooraf van de

• De trillingsemissie tijdens het gebruik van het elektrisch

gereedschap in de praktijk kan verschillen van de

opgegeven trillingsemissiewaarde afhankelijk van de

manier waarop het gereedschap wordt gebruikt.

• Zorg ervoor dat veiligheidsmaatregelen worden

getroffen ter bescherming van de operator die zijn

gebaseerd op een schatting van de blootstelling onder

praktijkomstandigheden (rekening houdend met alle

fasen van de bedrijfscyclus, zoals de tijdsduur

gedurende welke het gereedschap is uitgeschakeld en

stationair draait, naast de ingeschakelde tijdsduur).

Alleen voor Europese landen

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijke

fabrikant, verklaren dat de volgende Makita-

Aanduiding van de machine:

Modelnr./Type: BSS500, BSS501

in serie is geproduceerd en

Voldoet aan de volgende Europese richtlijnen:

98/37/EC tot en met 28 december 2009 en daarna

aan 2006/42/EC vanaf 29 december 2009

En zijn gefabriceerd in overeenstemming met de

volgende normen of genormaliseerde documenten:

De technische documentatie wordt bewaard door onze

erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,
