P Pinador a Bateria Manual de instruções

palanca para apagarla.

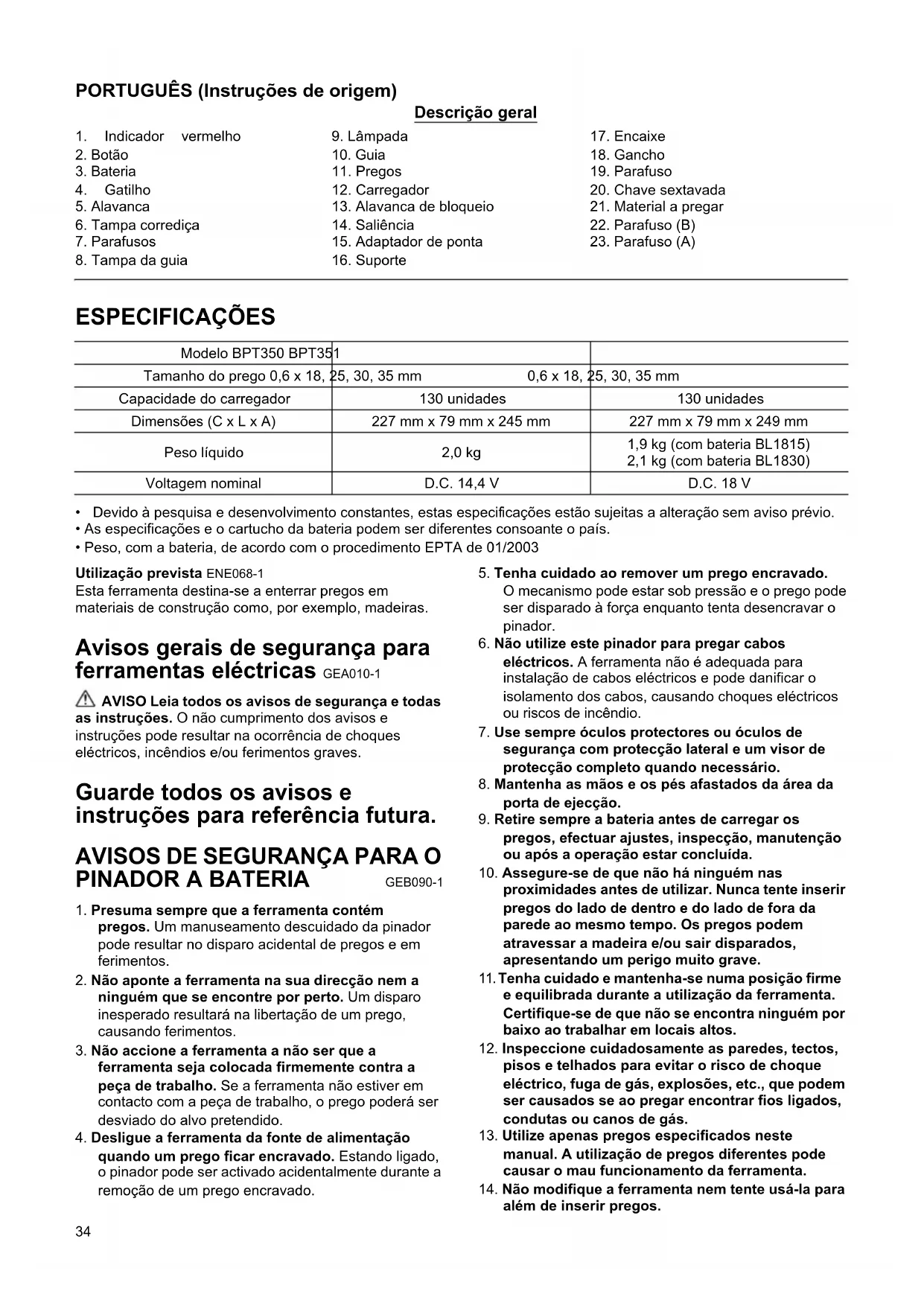

PORTUGUÊS (Instruções de origem)

• Devido à pesquisa e desenvolvimento constantes, estas especificações estão sujeitas a alteração sem aviso prévio.

• As especificações e o cartucho da bateria podem ser diferentes consoante o país.

• Peso, com a bateria, de acordo com o procedimento EPTA de 01/2003

Utilização prevista ENE068-1

Esta ferramenta destina-se a enterrar pregos em

materiais de construção como, por exemplo, madeiras.

Avisos gerais de segurança para

ferramentas eléctricas GEA010-1

AVISO Leia todos os avisos de segurança e todas

as instruções. O não cumprimento dos avisos e

instruções pode resultar na ocorrência de choques

eléctricos, incêndios e/ou ferimentos graves.

Guarde todos os avisos e

instruções para referência futura.

AVISOS DE SEGURANÇA PARA O PINADOR A BATERIA GEB090-1

1. Presuma sempre que a ferramenta contém

pregos. Um manuseamento descuidado da pinador

pode resultar no disparo acidental de pregos e em

2. Não aponte a ferramenta na sua direcção nem a

ninguém que se encontre por perto. Um disparo

inesperado resultará na libertação de um prego,

causando ferimentos.

3. Não accione a ferramenta a não ser que a

ferramenta seja colocada firmemente contra a

peça de trabalho. Se a ferramenta não estiver em

contacto com a peça de trabalho, o prego poderá ser

desviado do alvo pretendido.

4. Desligue a ferramenta da fonte de alimentação

quando um prego ficar encravado. Estando ligado,

o pinador pode ser activado acidentalmente durante a

remoção de um prego encravado.

5. Tenha cuidado ao remover um prego encravado.

O mecanismo pode estar sob pressão e o prego pode

ser disparado à força enquanto tenta desencravar o

6. Não utilize este pinador para pregar cabos

eléctricos. A ferramenta não é adequada para

instalação de cabos eléctricos e pode danificar o

isolamento dos cabos, causando choques eléctricos

ou riscos de incêndio.

7. Use sempre óculos protectores ou óculos de

segurança com protecção lateral e um visor de

protecção completo quando necessário.

8. Mantenha as mãos e os pés afastados da área da

9. Retire sempre a bateria antes de carregar os

pregos, efectuar ajustes, inspecção, manutenção

ou após a operação estar concluída.

10. Assegure-se de que não há ninguém nas

proximidades antes de utilizar. Nunca tente inserir

pregos do lado de dentro e do lado de fora da

parede ao mesmo tempo. Os pregos podem

atravessar a madeira e/ou sair disparados,

apresentando um perigo muito grave.

11. Tenha cuidado e mantenha-se numa posição firme

e equilibrada durante a utilização da ferramenta.

Certifique-se de que não se encontra ninguém por

baixo ao trabalhar em locais altos.

12. Inspeccione cuidadosamente as paredes, tectos,

pisos e telhados para evitar o risco de choque

eléctrico, fuga de gás, explosões, etc., que podem

ser causados se ao pregar encontrar fios ligados,

condutas ou canos de gás.

13. Utilize apenas pregos especificados neste

manual. A utilização de pregos diferentes pode

causar o mau funcionamento da ferramenta.

14. Não modifique a ferramenta nem tente usá-la para

além de inserir pregos.

1. Indicador vermelho

13. Alavanca de bloqueio

1,9 kg (com bateria BL1815)

2,1 kg (com bateria BL1830)

Voltagem nominal D.C. 14,4 V D.C. 18 V35

15. Não utilize a ferramenta sem pregos. Tal diminui o

tempo de vida funcional da ferramenta.

16. Pare de pregar imediatamente se notar qualquer

problema ou algo anormal com a ferramenta.

17. Nunca pregue em materiais que possam permitir

que o prego perfure ou atravesse como um

18. Nunca accione o gatilho e a alavanca de

segurança ao mesmo tempo até estar preparado

para pregar nas peças de trabalho. Permita que a

peça de trabalho empurre a alavanca de

segurança. Nunca tente contrariar o objectivo da

alavanca mantendo-a puxada para trás ou

premindo-a manualmente.

19. Nunca adultere a alavanca de segurança.

Verifique frequentemente a alavanca de

segurança para assegurar o funcionamento

GUARDE ESTAS INSTRUÇÕES.

NÃO deixe que o conforto ou familiaridade com o

produto (obtida de uma utilização regular) substituam

um cumprimento severo das regras de segurança do

produto em causa. Uma UTILIZAÇÃO INCORRECTA

ou não cumprimento das regras de segurança

indicadas neste manual de instruções podem

provocar ferimentos pessoais sérios.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES ENC007-7

1. Antes de utilizar a bateria, leia as instruções e

chamadas de atenção de: (1) o carregador da

bateria, (2) a bateria e (3) o produto que utiliza a

2. Não desmonte a bateria.

3. Se o tempo de utilização com a bateria se tornar

demasiado curto, deve parar imediatamente. Se

continuar, pode causar sobreaquecimento,

incêndio e mesmo explosão.

4. Se o electrólito entrar em contacto com os olhos,

enxagúe-os com água limpa e consulte

imediatamente um médico. Os riscos incluem

5. Não provoque um curto-circuito na bateria:

(1) Não deixe que quaisquer materiais

condutores entrem em contacto com os

terminais da bateria.

(2) Evite guardar a bateria juntamente com

outros objectos de metal como moedas, por

exemplo pregos, moedas, etc.

(3) Não exponha a bateria a água ou chuva.

Um curto-circuito na bateria pode criar uma

grande carga eléctrica, sobreaquecimento, fogo e

uma quebra da corrente.

6. Não guarde a ferramenta e a bateria em locais

onde a temperatura possa atingir ou exceder 50°C

7. Não incinere a bateria, nem mesmo se esta estiver

irremediavelmente danificada ou completamente

gasta. Pode explodir e causar um incêndio.

8. Não a deixe cair e evite o choque com outros

9. Não utilize uma bateria danificada.

GUARDE ESTAS INSTRUÇÕES.

Sugestões para o máximo de tempo de

1. Não espere que a bateria se gaste completamente

para voltar a carregá-la.

Pare a ferramenta e carregue a bateria sempre que

detectar um baixo nível de energia.

2. Nunca volte a carregar uma bateria já

completamente carregada.

O carregamento excessivo diminui o tempo de

3. Carregue a bateria em locais onde a temperatura

se situe entre 10°C e 40°C (50°F - 104°F). Se a

bateria estiver quente, deixe-a arrefecer antes de

iniciar o carregamento.

4. Carregue a bateria uma vez a cada seis meses se

não a utilizar durante um longo período.

DESCRIÇÃO DO FUNCIONAMENTO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e que a bateria foi removida antes de

proceder a ajustes ou testar acessórios.

Inserir ou retirar a bateria (Fig. 1)

• Desligue sempre a ferramenta antes de instalar ou

• Para retirar a bateria, mantenha premido o botão na

frente da bateria e puxe.

• Para colocar a bateria, alinhe a respectiva saliência

com a calha do compartimento e encaixe-a

suavemente. Insira-a completamente até fixar em

posição com um clique. Se ainda estiver visível o

indicador vermelho na parte superior do botão, não

estará bem encaixada. Coloque-a completamente, até

deixar de ver o indicador vermelho. Caso contrário,

pode cair da ferramenta e causar ferimentos em si, ou

em alguém que esteja perto de si.

• Não exerça força ao colocar a bateria. Se não encaixar

facilmente é porque não está correctamente

Sistema de segurança

• Certifique-se de que todos os sistemas de segurança

estão a funcionar adequadamente antes de utilizar a

ferramenta. Caso contrário, poderá causar ferimentos.

Antes de proceder à inserção de pregos, e para detectar

possíveis defeitos, teste os sistemas de segurança da

1. Antes do teste, certifique-se de que a ferramenta não

está carregada com pregos.

2. Puxe a tampa corrediça do carregador na sua

3. A ferramenta é activada acidentalmente se apenas o

gatilho for premido, embora a alavanca não seja

4. A ferramenta não funciona quando o gatilho é

premido com a alavanca puxada.

Nos casos 3 e 4 em cima, os sistemas de segurança

apresentam defeitos.

gatilho está a funcionar correctamente e se regressa à

posição “OFF” quando o solta. (Fig. 4)

Além do habitual gatilho, a ferramenta está também

equipada com alavanca como sistema de segurança.

Para disparar pregos, puxe primeiro a alavanca e depois

Regular a profundidade de pregagem

• Antes de carregar o pinador, certifique-se sempre de

que os seus dedos não se encontram no gatilho ou na

alavanca e que a bateria não se encontra na

ferramenta. (Fig. 6)

É possível regular a profundidade de pregagem nesta

ferramenta. Utilizando a chave sextavada fornecida com

a ferramenta, vire os dois parafusos um quarto de volta e

a tampa da guia deslizará para cima ou para baixo. A

profundidade pode ser regulada de 1,5 mm até ao

máximo. Quando obtiver a profundidade desejada, aperte

firmemente os dois parafusos.

• Não olhe directamente para a luz da ferramenta.

Para acender a lâmpada, puxe a alavanca. Para a

apagar, liberte a alavanca.

• Para limpar a lâmpada, utilize um tecido seco. Tenha

cuidado para não riscar a lente da lâmpada, pois

poderia diminuir a intensidade da iluminação.

• Mesmo que a lâmpada acenda quando o nível de

energia da bateria estiver baixo, o pinador pode não

disparar os pregos. Nesse caso, carregue a bateria.

Dispositivo anti-accionamento

• Antes de carregar o pinador, certifique-se sempre de

que os seus dedos não se encontram no gatilho ou na

alavanca e que a bateria não se encontra na

Quando o número de pregos restantes no carregador for

de 0 - 3 unidades., o gatilho já não poderá ser premido.

Insira então um novo conjunto de pregos no carregador e

o gatilho já poderá ser premido.

• Ao disparar pregos de comprimento diferente pouco

tempo depois do dispositivo anti-accionamento ter

actuado, insira um novo conjunto de pregos no

carregador e dispare todos os pregos anteriores que

tiverem restado em material velho ou que não seja

• Antes de proceder a qualquer intervenção no pinador,

certifique-se sempre de que os seus dedos não se

encontram no gatilho ou na alavanca e que a bateria

não se encontra na ferramenta.

• Antes de carregar o pinador, certifique-se sempre de

que os seus dedos não se encontram no gatilho ou na

alavanca e que a bateria não se encontra na

• Não retire o carregador de forma súbita se este estiver

carregado. A queda acidental de pregos,

particularmente quando se trabalha em locais altos,

pode causar ferimentos.

• Carregue os pregos na direcção correcta. O

carregamento na direcção errada pode causar o

desgaste prematuro da guia e danificar as outras

Prima a alavanca de bloqueio e retire o carregador.

Coloque os pregos no carregador e introduza-os na

ranhura até ao fundo. (Certifique-se de que coloca os

pregos na direcção certa.)

Mantendo os pregos nessa posição, introduza-os

completamente na guia.

Coloque o carregador na posição original e tranque-o

com a alavanca de bloqueio.

• Não utilize pregos deformados. Utilize apenas pregos

especificados neste manual. A utilização de outros

pregos pode causar encravamento de pregos e avaria

Descarregar o pinador

• Ao retirar os pregos, certifique-se de que os seus

dedos não se encontram no gatilho ou na alavanca e

que a bateria não se encontra na ferramenta. Disparos

acidentais podem causar ferimentos e danos

Prima a alavanca de bloqueio e retire o carregador.

Retire os pregos da ranhura do carregador.

• Antes de instalar o adaptador de ponta, certifique-se

sempre de que os seus dedos não se encontram no

gatilho ou na alavanca e que a bateria não se encontra

na ferramenta. (Fig. 9)37

Utilize o adaptador de ponta quando pretender colocar

pregos em material com superfícies facilmente

danificáveis. Para instalar o adaptador de ponta, coloque-

o sobre a tampa da guia de forma a que a saliência no

interior do adaptador se encaixe na ranhura da tampa da

Quando não estiver a ser utilizado, guarde o adaptador

• Antes de utilizar o gancho, certifique-se sempre de que

os seus dedos não se encontram no gatilho ou na

alavanca e que a bateria não se encontra na

ferramenta. (Fig. 10)

• Não pendure o gancho no cinto. Deixar cair o pinador,

o que pode acontecer caso o gancho se desencaixe

acidentalmente, pode causar um disparo acidental e

ferimentos. (Fig. 11)

O gancho é muito útil para pendurar a ferramenta quando

Pode ser instalado de qualquer dos lados.

Para instalar o gancho, insira-o numa das ranhuras do

corpo da ferramenta, em qualquer dos lados e, em

seguida, fixe-o com um parafuso.

Para o remover, basta desapertar o parafuso.

Armazenamento da chave sextavada

Quando não estiver a ser utilizada, guarde a chave

sextavada tal como indicado na ilustração, para evitar

FUNCIONAMENTO Inserir pregos

• Antes de premir o gatilho, certifique-se sempre de que

a abertura por onde os pregos são disparados está em

contacto com o material a pregar. O premir do gatilho

faz disparar os pregos. Disparos acidentais podem

causar ferimentos. (Fig. 13)

Encoste a abertura por onde os pregos são disparados no

material a pregar e segure firmemente a ferramenta

contra o material. De seguida puxe a alavanca e depois

prima completamente o gatilho para inserir o prego. A

pega está configurada de forma a que a cabeça da

ferramenta possa ser segurada com o dedo indicador e o

polegar. Após a inserção de um prego, solte

completamente o gatilho. (Fig. 14)

Quando a cabeça de um prego permanecer acima da

superfície do material, insira o prego segurando

firmemente a cabeça do pinador.

• Quando o gatilho é premido após uma rápida acção do

gatilho, o pinador pode não funcionar a não ser

momentaneamente e pode não disparar pregos. Tal

não é um defeito. Quando isso acontecer, solte o

gatilho uma vez, prima-o novamente e os pregos já

poderão ser disparados.

• A utilização contínua do pinador em casos em que a

cabeça de pregos disparados permanece acima da

superfície do material a pregar pode causar danos na

guia da ferramenta, bem como encravamento de

Retirar pregos encravados

• Antes de retirar pregos encravados, certifique-se

sempre de que a alavanca está libertada e que a

bateria não se encontra na ferramenta. (Fig. 15)

Retire a bateria do pinador.

Retire os pregos que ainda se encontram no interior do

Desaperte o parafuso (A) e o parafuso (B) rodando-os

aproximadamente duas voltas, utilizando a chave

sextavada fornecida com o pinador.

Retire a tampa da guia fazendo-a deslizar.

Retire pregos encravados, detritos, adesivos, lascas de

madeira, etc., que se encontrem na passagem dos

Verifique se a tampa da guia contém pregos encravados

ou outros objectos estranhos e depois fixe-a com esses

MANUTENÇÃO PRECAUÇÃO:

• Certifique-se sempre de que a ferramenta está

desligada e a bateria removida antes de efectuar

operações de inspecção ou de manutenção.

• Nunca utilize gasolina, benzina, diluente, álcool ou

semelhante. Podem formar-se descolorações,

deformações ou fissuras.

• Para manter os níveis de SEGURANÇA e

FIABILIDADE definidos para este produto, as

reparações e os procedimentos de manutenção ou

ajustes devem ser executados por centros de

assistência Makita autorizados, utilizando sempre

peças de substituição Makita.

ACESSÓRIOS OPCIONAIS PRECAUÇÃO:

• Os seguintes acessórios ou extensões são os

recomendados para utilizar com a ferramenta Makita

especificada neste manual. A utilização de quaisquer

outros acessórios poderá representar um risco de

ferimento para as pessoas. Apenas utilize o acessório

para o fim indicado.

Se precisar de informações adicionais relativas aos

acessórios, contacte o centro local de assistência Makita.

• Vários tipos de baterias e carregadores Makita

• Óculos protectores

• Alguns itens na lista podem estar incluídos no pacote

diferir de país para país.38

Os níveis acústicos ponderados A típicos foram

determinados segundo a EN60745:

Nível de pressão sonora (L

O nível de ruído quando em funcionamento pode exceder

Nível de pressão sonora (L

O nível de ruído quando em funcionamento pode exceder

Use protecção para os ouvidos.

O valor de emissão das vibrações determinado de acordo

Emissão de vibração (a

• O valor da emissão de vibração declarado foi medido

de acordo com o método de teste padrão e pode ser

utilizado para comparar uma ferramenta com outra.

• O valor da emissão de vibração declarado pode

também ser utilizado numa avaliação preliminar de

• A emissão de vibração durante a utilização real da

ferramenta eléctrica pode ser diferente do valor de

emissão declarado, dependendo da forma como a

ferramenta é utilizada.

• Certifique-se de que identifica medidas de segurança,

para proteger o operador, que são baseadas numa

estimativa de exposição nas condições reais de

utilização (tendo em conta todas as partes do ciclo de

funcionamento, como as vezes que a ferramenta é

desligada e quando está a trabalhar ao ralenti, além do

tempo de utilização).

Apenas para os países europeus

Declaração de conformidade CE A Makita Corporation, na qualidade do fabricante

responsável, declara que a(s) máquina(s) Makita

Designação da máquina:

N.º de modelo/Tipo: BPT350, BPT351

são produzidas em série e

estão em conformidade com as Directivas Europeias

2006/42/EC E são fabricadas de acordo com as normas ou os

documentos padronizados seguintes:

A documentação técnica é mantida pelo nosso
