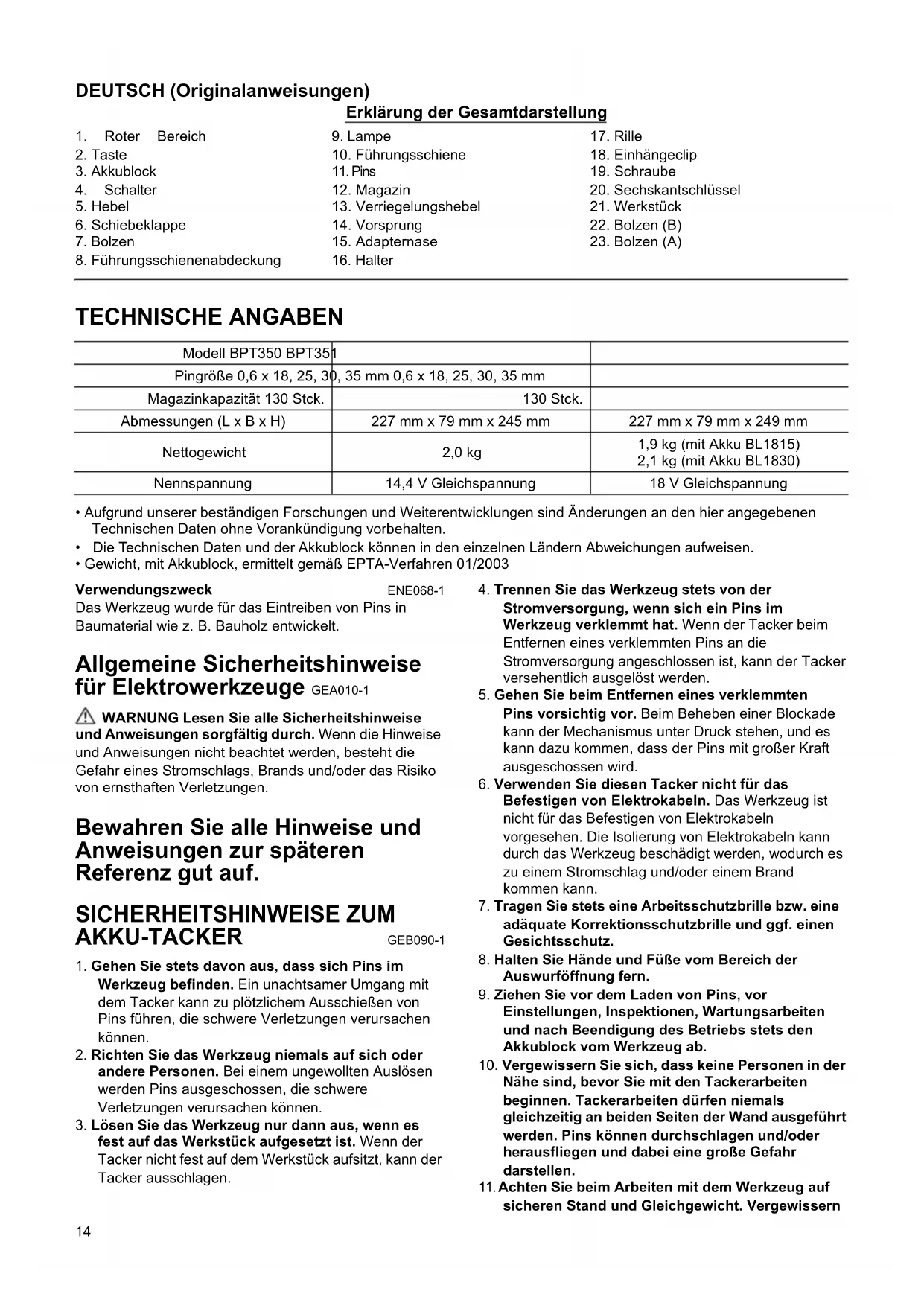

BEDIENUNGSANLEITUNG BPT350RFE MAKITA

D Akku-Pintacker Betriebsanleitung

Anjo, Aichi, 446-8502, JAPAN14

DEUTSCH (Originalanweisungen)

Erklärung der Gesamtdarstellung

• Aufgrund unserer beständigen Forschungen und Weiterentwicklungen sind Änderungen an den hier angegebenen

Technischen Daten ohne Vorankündigung vorbehalten.

• Die Technischen Daten und der Akkublock können in den einzelnen Ländern Abweichungen aufweisen.

• Gewicht, mit Akkublock, ermittelt gemäß EPTA-Verfahren 01/2003

Das Werkzeug wurde für das Eintreiben von Pins in

Baumaterial wie z. B. Bauholz entwickelt.

Allgemeine Sicherheitshinweise

für Elektrowerkzeuge GEA010-1

WARNUNG Lesen Sie alle Sicherheitshinweise

und Anweisungen sorgfältig durch. Wenn die Hinweise

und Anweisungen nicht beachtet werden, besteht die

Gefahr eines Stromschlags, Brands und/oder das Risiko

von ernsthaften Verletzungen.

Bewahren Sie alle Hinweise und

Anweisungen zur späteren

SICHERHEITSHINWEISE ZUM AKKU-TACKER GEB090-1

1. Gehen Sie stets davon aus, dass sich Pins im

Werkzeug befinden. Ein unachtsamer Umgang mit

dem Tacker kann zu plötzlichem Ausschießen von

Pins führen, die schwere Verletzungen verursachen

2. Richten Sie das Werkzeug niemals auf sich oder

andere Personen. Bei einem ungewollten Auslösen

werden Pins ausgeschossen, die schwere

Verletzungen verursachen können.

3. Lösen Sie das Werkzeug nur dann aus, wenn es

fest auf das Werkstück aufgesetzt ist. Wenn der

Tacker nicht fest auf dem Werkstück aufsitzt, kann der

4. Trennen Sie das Werkzeug stets von der

Stromversorgung, wenn sich ein Pins im

Werkzeug verklemmt hat. Wenn der Tacker beim

Entfernen eines verklemmten Pins an die

Stromversorgung angeschlossen ist, kann der Tacker

versehentlich ausgelöst werden.

5. Gehen Sie beim Entfernen eines verklemmten

Pins vorsichtig vor. Beim Beheben einer Blockade

kann der Mechanismus unter Druck stehen, und es

kann dazu kommen, dass der Pins mit großer Kraft

6. Verwenden Sie diesen Tacker nicht für das

Befestigen von Elektrokabeln. Das Werkzeug ist

nicht für das Befestigen von Elektrokabeln

vorgesehen. Die Isolierung von Elektrokabeln kann

durch das Werkzeug beschädigt werden, wodurch es

zu einem Stromschlag und/oder einem Brand

7. Tragen Sie stets eine Arbeitsschutzbrille bzw. eine

adäquate Korrektionsschutzbrille und ggf. einen

8. Halten Sie Hände und Füße vom Bereich der

Auswurföffnung fern.

9. Ziehen Sie vor dem Laden von Pins, vor

Einstellungen, Inspektionen, Wartungsarbeiten

und nach Beendigung des Betriebs stets den

Akkublock vom Werkzeug ab.

10. Vergewissern Sie sich, dass keine Personen in der

Nähe sind, bevor Sie mit den Tackerarbeiten

beginnen. Tackerarbeiten dürfen niemals

gleichzeitig an beiden Seiten der Wand ausgeführt

werden. Pins können durchschlagen und/oder

herausfliegen und dabei eine große Gefahr

11. Achten Sie beim Arbeiten mit dem Werkzeug auf

sicheren Stand und Gleichgewicht. Vergewissern

8. Führungsschienenabdeckung

13. Verriegelungshebel

20. Sechskantschlüssel

Magazinkapazität 130 Stck. 130 Stck.

Abmessungen (L x B x H) 227 mm x 79 mm x 245 mm 227 mm x 79 mm x 249 mm

1,9 kg (mit Akku BL1815)

2,1 kg (mit Akku BL1830)

Nennspannung 14,4 V Gleichspannung 18 V Gleichspannung15

Sie sich, dass sich bei Arbeiten an hochgelegenen

Arbeitsplätzen keine Personen unterhalb

12. Überprüfen Sie vor Nagelarbeiten Wand, Decke,

Fußboden, Dach und dergleichen sorgfältig, damit

Pins nicht in Strom führende Kabel, Isolierrohre

oder Gasrohre eingetrieben werden, wodurch es

zu einem elektrische Schlag, Gaslecks,

Explosionen usw. kommen kann.

13. Verwenden Sie ausschließlich die in dieser

Anleitung vorgegebenen Pins. Bei Verwendung

anderer Pins kann es zu einer Fehlfunktion des

14. Verwenden Sie das Werkzeug nicht

missbräuchlich, sondern ausschließlich für das

Eintreiben von Pins.

15. Lösen Sie das Werkzeug nur dann aus, wenn sich

Pins im Werkzeug befinden. Anderenfalls verkürzt

sich die Lebensdauer des Werkzeugs.

16. Brechen Sie den Betrieb sofort ab, wenn Sie einen

Defekt oder etwas Ungewöhnliches am Werkzeug

17. Treiben Sie Pins nicht in Materialien ein, die von

den Pins durchschlagen werden können; ein Pin

würd in diesem Fall zum Projektil.

18. Betätigen Sie erst bei korrekter Positionierung des

Werkzeugs am Werkstück gleichzeitig den Ein/

Aus-Schalter und den Sicherheitshebel. Der

Sicherheitshebel muss durch das Werkstück

heruntergedrückt werden. Der Sicherheitshebel

darf weder in entsicherter Stellung arretiert noch

per Hand betätigt werden.

19. Setzen Sie den Sicherheitshebel niemals außer

Funktion. Prüfen Sie den Sicherheitshebel

regelmäßig auf ordnungsgemäße Funktion.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

Lassen Sie sich NIE durch Bequemlichkeit oder (aus

fortwährendem Gebrauch gewonnener) Vertrautheit

mit dem Werkzeug dazu verleiten, die

Sicherheitsregeln für das Werkzeug zu missachten.

Bei MISSBRÄUCHLICHER Verwendung des

Werkzeugs oder Missachtung der in diesem

Handbuch enthaltenen Sicherheitshinweise kann es

zu schweren Verletzungen kommen.

WICHTIGE SICHERHEITSREGELN ENC007-7

1. Lesen Sie vor der Verwendung des Akkublocks

alle Anweisungen und Sicherheitshinweise für das

Akkuladegerät (1), den Akku (2) und das Produkt

(3), für das der Akku verwendet wird, sorgfältig

2. Der Akkublock darf nicht zerlegt werden.

3. Falls die Betriebsdauer erheblich kürzer wird,

beenden Sie den Betrieb umgehend. Andernfalls

besteht die Gefahr einer Überhitzung sowie das

Risiko möglicher Verbrennungen und sogar einer

4. Wenn Elektrolyt in Ihre Augen gerät, waschen Sie

diese mit klarem Wasser aus und suchen Sie

sofort einen Arzt auf. Andernfalls können Sie Ihre

Sehfähigkeit verlieren.

5. Vermeiden Sie einen Kurzschluss des

(1) Die Kontakte dürfen nicht mit leitendem

Material in Berührung kommen.

(2) Der Akkublock darf nicht in einem Behälter

aufbewahrt werden, in dem sich andere

metallische Gegenstände wie beispielsweise

Pins, Münzen usw. befinden.

(3) Der Akkublock darf weder Feuchtigkeit noch

Regen ausgesetzt werden.

Ein Kurzschluss des Akkus kann zu hohem

Kriechstrom, Überhitzung, möglichen

Verbrennungen und sogar zu einer Zerstörung

des Werkzeugs führen.

6. Werkzeug und Akkublock dürfen nicht an Orten

aufbewahrt werden, an denen Temperaturen von

50°C oder darüber erreicht werden können.

7. Beschädigte oder verbrauchte Akkus dürfen nicht

verbrannt werden. Der Akkublock kann in den

Flammen explodieren.

8. Lassen Sie den Akku nicht fallen und vermeiden

Sie Schläge gegen den Akku.

9. Verwenden Sie niemals einen beschädigten Akku.

BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

Tipps für eine maximale Nutzungsdauer

1. Laden Sie den Akkublock auf, bevor der Akku

vollständig entladen ist.

Sobald Sie eine verringerte Leistung des

Werkzeugs bemerken, beenden Sie stets den

Betrieb des Werkzeugs und laden Sie den

2. Ein voll aufgeladener Akkublock darf niemals

erneut geladen werden.

Durch Überladungen wird die Lebensdauer des

3. Laden Sie den Akkublock bei einer

Zimmertemperatur von 10°C bis 40°C auf. Lassen

Sie einen heißen Akkublock vor dem Aufladen

4. Laden Sie den Akkublock aller sechs Monate auf,

wenn Sie diesen für längere Zeit nicht verwenden.

FUNKTIONSBESCHREIBUNG ACHTUNG:

• Schalten Sie das Werkzeug stets aus, und entfernen

Sie den Akkublock, bevor Sie Einstellungen oder eine

Funktionsprüfung des Werkzeugs vornehmen.

Montage und Demontage des Akkublocks

• Schalten Sie das Werkzeug stets aus, bevor Sie den

Akkublock einsetzen oder entnehmen.16

• Zum Entnehmen des Akkublocks müssen Sie die Taste

auf der Vorderseite des Akkublocks schieben und

gleichzeitig den Akkublock aus dem Werkzeug

• Zum Einsetzen des Akkublocks müssen Sie die Zunge

des Akkublocks an der Rille im Gehäuse ausrichten

und in die gewünschte Position schieben. Setzen Sie

den Block unbedingt ganz ein, bis er mit einem Klick

einrastet. Wenn Sie den roten Bereich oben auf der

Taste sehen können, ist der Block nicht ganz

eingerastet. Setzen Sie den Akkublock vollständig ein,

bis der rote Bereich nicht mehr zu sehen ist.

Andernfalls kann der Block versehentlich aus dem

Werkzeug fallen und Sie oder Personen in Ihrem

• Wenden Sie beim Einsetzen des Akkublocks keine

Gewalt an. Wenn der Block nicht leicht hineingleitet, ist

er nicht richtig eingesetzt.

• Vergewissern Sie sich vor der Benutzung, dass alle

Sicherheitssysteme in gutem Betriebszustand sind.

Zuwiderhandlungen können zu Personenschäden

Bevor Sie mit dem Tackern beginnen, testen Sie die

Sicherheitssysteme auf möglichen Fehlerbetrieb, gehen

Sie folgendermaßen vor:

1. Stellen Sie vor dem Testlauf sicher, dass das

Werkzeug nicht mit Pins geladen ist.

2. Ziehen Sie die Schiebeklappe des Magazins zu sich.

3. Das Werkzeug läuft versehentlich an, wenn nur der

Schalter gezogen wird, obwohl der Hebel nicht

4. Das Werkzeug läuft nicht an, wenn der Schalter und

der Hebel gleichzeitig gezogen werden.

Im Fall Nr. 3 und Nr. 4 sind die Sicherheitssysteme

• Achten Sie vor dem Einsetzen des Akkublocks in das

Werkzeug darauf, dass sich der Ein/Aus-Schalter

korrekt bedienen lässt und beim Loslassen in die

Position „OFF“ (AUS) zurückkehrt. (Abb. 4)

Das Werkzeug verfügt über einen Hebel, der als

zusätzliches Sicherheitssystem zur normalen

Auslöseschaltung dient. (Abb. 5)

Zum Auswerfen der Pins ziehen Sie zunächst den Hebel

und anschließend die Auslöseschaltung.

Einstellen der Einschlagtiefe

• Achten Sie vor dem Laden des Pintackers darauf, dass

Sie Ihre Finger nicht am Schalter oder Hebel halten

und Sie den Akkublock entnehmen. (Abb. 6)

Bei diesem Pintacker können Sie die Einschlagtiefe

einstellen. Drehen Sie zwei Schrauben mithilfe des

mitgelieferten Sechskantschlüssels um 90 Grad, so dass

sich die Führungsschienenabdeckung nach oben oder

unten verschieben lässt. Die Tiefe kann auf maximal

1,5 mm eingestellt werden. Wenn Sie die gewünschte

Einschlagtiefe eingestellt haben, sichern Sie die

Führungsschiene mit zwei Bolzen.

Einschalten der Lampen

• Schauen Sie nicht direkt in das Licht oder in die

Lichtquelle. (Abb. 7)

Ziehen Sie zum Einschalten der Lampe den Hebel.

Lassen Sie den Hebel los, um sie auszuschalten.

• Wischen Sie Schmutz auf der Lampenlinse mit einem

trockenen Tuch ab. Achten Sie darauf, die

Lampenlinse nicht zu zerkratzen, da dies die

Beleuchtungsstärke mindern kann.

• Die Lampe leuchtet auch auf, wenn die verbleibende

Akkuleistung zu gering wird und der Pintacker kann

keine Pins mehr auswerfen. Laden Sie in diesem Fall

den Akkublock wieder auf.

Schutz-Abzugsmechanismus

• Achten Sie vor dem Laden des Pintackers darauf, dass

Sie Ihre Finger nicht am Schalter oder Hebel halten

und Sie den Akkublock entnehmen.

Wenn nur noch weniger als 3 Pins im Magazin sind, kann

die Auslöseschaltung nicht mehr gezogen betätigt

werden. Legen Sie in diesem Fall eine neue Pinleiste in

das Magazin ein. Die Auslöseschaltung kann

anschließend wieder gezogen werden.

• Wenn unmittelbar nach dem Aktivieren des Schutz-

Abzugsmechanismus Pins mit einer anderen Länge

ausgeworfen werden, legen Sie eine neue Pinleiste in

das Magazin ein und werfen Sie alle alten Pins, die als

Ausschuss übrig geblieben sind, aus.

• Achten Sie stets darauf, dass Sie Ihre Finger nicht am

Schalter oder Hebel halten und Sie den Akkublock

entnehmen, bevor Sie Arbeiten am Werkzeug

Laden des Pintackers

• Achten Sie vor dem Laden des Pintackers darauf, dass

Sie Ihre Finger nicht am Schalter oder Hebel halten

und Sie den Akkublock entnehmen.

• Schieben Sie das Magazin nicht ruckartig aus dem

Pintacker heraus, wenn es mit Pins geladen ist. Ein

versehentliches Herunterfallen von Pins –

insbesondere bei Arbeiten an hochgelegenen Plätzen

– kann Personenschäden verursachen.

• Legen Sie die Pins mit der richtigen Ausrichtung ein.

Ein Einlegen der Pins in die falsche Richtung kann zu

frühzeitigem Verschleiß der Führung und zu

Beschädigungen anderer Teile führen. (Abb. 8)

Entnehmen Sie den Akkublock.17

Drücken Sie den Verriegelungshebel und schieben Sie

Legen Sie die Pins an das Magazin und führen Sie diese

entlang des Schlitzes ein. (Achten Sie darauf, die Pins in

die richtige Richtung einzulegen.)

Während Sie die Pins in dieser Position halten, schieben

Sie sie in die Führungsschiene.

Schieben Sie das Magazin in die Ursprungsposition

zurück und verriegeln Sie es mithilfe des

Verriegelungshebels.

• Verwenden Sie keine verformten oder verhakten Pins.

Verwenden Sie nur die in diesem Handbuch

angegebenen Pins. Die Verwendung anderer Pins

kann zum Verhaken der Pins und zum Bruch des

Entladen des Pintackers

• Achten Sie vor dem Entfernen von Pins darauf, dass

Sie Ihre Finger nicht am Schalter oder Hebel halten

und Sie den Akkublock entnehmen. Ein Fehlauswurf

kann Personen- und Sachschäden verursachen.

Entnehmen Sie den Akkublock.

Drücken Sie den Verriegelungshebel und schieben Sie

Entnehmen Sie die Pins aus dem Magazinschlitz.

• Achten Sie stets darauf, dass Sie Ihre Finger nicht am

Schalter oder Hebel halten und Sie den Akkublock

entnehmen, bevor Sie die Adapternase anbringen.

Verwenden Sie die Adapternase, um Pins in Werkstücke

mit einer leicht beschädigten Oberfläche einzuschlagen.

Um die Adapternase anzubringen, legen Sie diese auf die

Führungsschienenabdeckung, so dass der Vorsprung

innerhalb der Adapternase in den Schlitz der

Führungsschienenabdeckung passt.

Bewahren Sie die Adapternase bei Nichtgebrauch im

Halter an der Rückseite des Magazins, so dass er nicht

verloren gehen kann.

• Achten Sie stets darauf, dass Sie Ihre Finger nicht am

Schalter oder Hebel halten und Sie den Akkublock

entnehmen, bevor Sie den Haken verwenden.

• Hängen Sie den Haken nicht an den Gürtel. Falls sich

der Haken verschiebt, kann der Pintacker

herunterfallen und Fehlauswürfe und

Personenschäden verursachen. (Abb. 11)

Der Haken ist nützlich, wenn Sie das Werkzeug

vorübergehend aufhängen möchten.

Er kann an jeder Seite des Werkzeugs befestigt werden.

Setzen Sie den Haken zur Montage in eine Rille am

Werkzeuggehäuse (die Seite ist beliebig), und befestigen

Sie diesen mit einer Schraube.

Zur Entfernung müssen Sie nur die Schraube lockern und

den Haken herausnehmen.

Aufbewahrung des Sechskantschlüssels

Wenn Sie den Sechskantschlüssel nicht verwenden,

bewahren Sie ihn wie in der Abbildung dargestellt auf,

damit er nicht verloren geht.

BETRIEB Einschlagen von Pins

• Bevor Sie den Schalter betätigen, stellen Sie sicher,

dass die Auslassöffnung das Werkstück berührt. Durch

Ziehen des Auslösers werden die Pins ausgeworfen.

Ein Fehlauswurf kann zu Personenschäden führen.

Positionieren Sie die Auslassöffnung des Werkzeugs

flach auf das Werkstück und drücken Sie es fest gegen

das Werkstück. Ziehen Sie anschließend den Hebel und

den Auslöser, um den Pin einzuschlagen. Der Griff ist so

geformt, dass Sie den Werkzeugkopf mit dem Zeigefinger

und Daumen sicher nach unten halten können. Nach dem

Einschlagen des Pins lassen Sie den Auslöser vollständig

Wenn der Kopf des Pins aus dem Werkstück hervorsteht,

schlagen Sie den Pin vollständig ein, wobei Sie den

Werkzeugkopf fest halten.

• Wenn der Schalter nach einer Schnellauslöser-Aktion

betätigt wird, läuft der Tacker kurz an. Es werden

jedoch keine Pins ausgeworfen. Dies ist keine

Fehlfunktion. Lassen Sie in diesem Fall den Schalter

kurz los und betätigen ihn erneut. Der Auswurf

funktioniert wieder.

• Wenn während des Einschlagvorgangs der Pinkopf

fortwährend an der Oberfläche des Werkstücks bleibt,

kann dies die Führung des Werkzeugs beschädigen

und zu Verklemmungen usw. führen.

Entfernen von verhakten Pins

• Stellen Sie sicher, dass der Hebel gelöst ist und Sie

den Akkublock entnehmen, bevor Sie verhakte Pins

entfernen. (Abb. 15)

Entfernen Sie den Akkublock aus dem Pintacker.

Entnehmen Sie die verbleibenden Pins aus dem Magazin.

Lösen Sie den Bolzen (A) und den Bolzen (B), indem Sie

diese zwei Mal mithilfe des mitgelieferten

Sechskantschlüssels drehen.

Ziehen Sie die Führungsschienenabdeckung ab.

Entfernen Sie verhakte Pins, Ablagerungen,

Gummirückstände oder Hackschnitzel vom Pinauslass.

Suchen Sie die Führungsschienenabdeckung nach

verhakten Pins oder anderen Fremdkörpern ab und

befestigen Sie diese anschließend mithilfe dieser zwei

• Schalten Sie das Werkzeug stets aus und entfernen

Sie den Akkublock, bevor Sie Inspektionen oder

Wartungsarbeiten am Werkzeug vornehmen.

• Verwenden Sie zum Reinigen niemals Kraftstoffe,

Benzin, Verdünner, Alkohol oder ähnliches. Dies kann

zu Verfärbungen, Verformungen oder Rissen führen.

• Um die SICHERHEIT und ZUVERLÄSSIGKEIT des

Produkts zu gewährleisten, sollten Reparaturen,

Wartungsarbeiten und Einstellungen nur durch von

Makita autorisierte Servicecenter durchgeführt und

immer Makita-Ersatzteile verwendet werden.

SONDERZUBEHÖR ACHTUNG:

• Für das in diesem Handbuch beschriebene Makita-

Gerät werden die folgenden Zubehör- und Zusatzteile

empfohlen. Bei Verwendung anderer Zubehör- und

Zusatzteile kann es zu Verletzungen kommen.

Verwenden Sie Zubehör- und Zusatzteile nur für den

Informationen zu diesem Zubehör erhalten Sie von Ihrem

Makita-Servicecenter.

• Verschiedene Arten von Makita-Originalakkus und -

• Einige der in der Liste aufgeführten Elemente sind dem

Werkzeugpaket als Standardzubehör beigefügt. Diese

können in den einzelnen Ländern voneinander

Typischer A-bewerteter Schallpegel nach EN60745:

Abweichung (K): 3 dB (A)

Unter Arbeitsbedingungen kann der Schalldruck 80 dB

Abweichung (K): 3 dB (A)

Unter Arbeitsbedingungen kann der Schalldruck 80 dB

Tragen Sie Gehörschutz.

Die Schwingungsbelastung wird gemäß EN60745

Schwingungsbelastung (a

Abweichung (K): 1,5 m/s

• Der hier angegebene Wert für die erzeugten

Schwingungen wurde gemäß dem genormten

Testverfahren ermittelt und kann als Vergleich zu

anderen Werkzeugen herangezogen werden.

• Der angegebene Wert für die erzeugten Schwingungen

ist außerdem für eine vorbeugende Bewertung der

Belastung zu verwenden.

• Die Schwingungsbelastung kann bei tatsächlichem

Gebrauch des Elektrowerkzeugs in Abhängigkeit von

der Handhabung des Elektrowerkzeugs von dem hier

aufgeführten Wert abweichen.

• Stellen Sie sicher, dass Schutzmaßnahmen für den

Bediener getroffen werden, die auf den unter den

tatsächlichen Arbeitsbedingungen zu erwartenden

Belastungen beruhen (beziehen Sie alle Bestandteile

des Arbeitsablaufs ein, also zusätzlich zu den

Arbeitszeiten auch Zeiten, in denen das Werkzeug

ausgeschaltet ist oder ohne Last läuft).

Nur für europäische Länder

EG-Konformitätserklärung

Wir, Makita Corporation als verantwortlicher

Hersteller, erklären, dass das/die folgenden Gerät/

Geräte der Marke Makita:

Bezeichnung des Geräts:

Nummer / Typ des Modells: BPT350, BPT351

in Serienfertigung hergestellt wird/werden und

den folgenden Richtlinien der Europäischen Union

2006/42/EG Außerdem werden die Geräte gemäß den folgenden

Standards oder Normen gefertigt:

Die technische Dokumentation erfolgt durch unseren

Bevollmächtigten in Europa:

Makita International Europe Ltd.

spalten. (Kontroller at klammerne er i den korrekte
