GEBRUIKSAANWIJZING CMPWNUSB12 KONIG

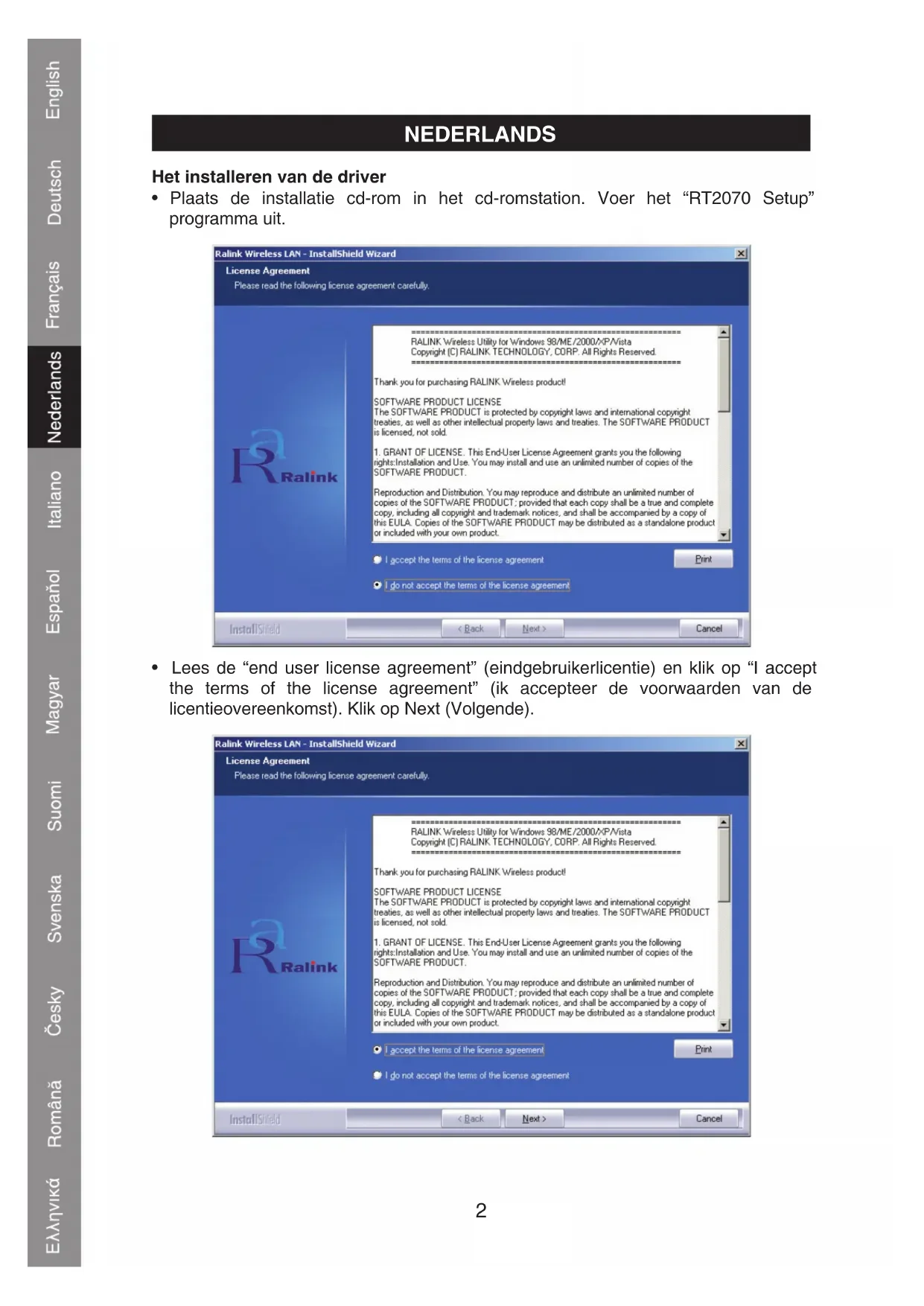

NEDERLANDS Het installeren van de driver

• Plaats de installatie cd-rom in het cd-romstation. Voer het “RT2070 Setup” programma uit.

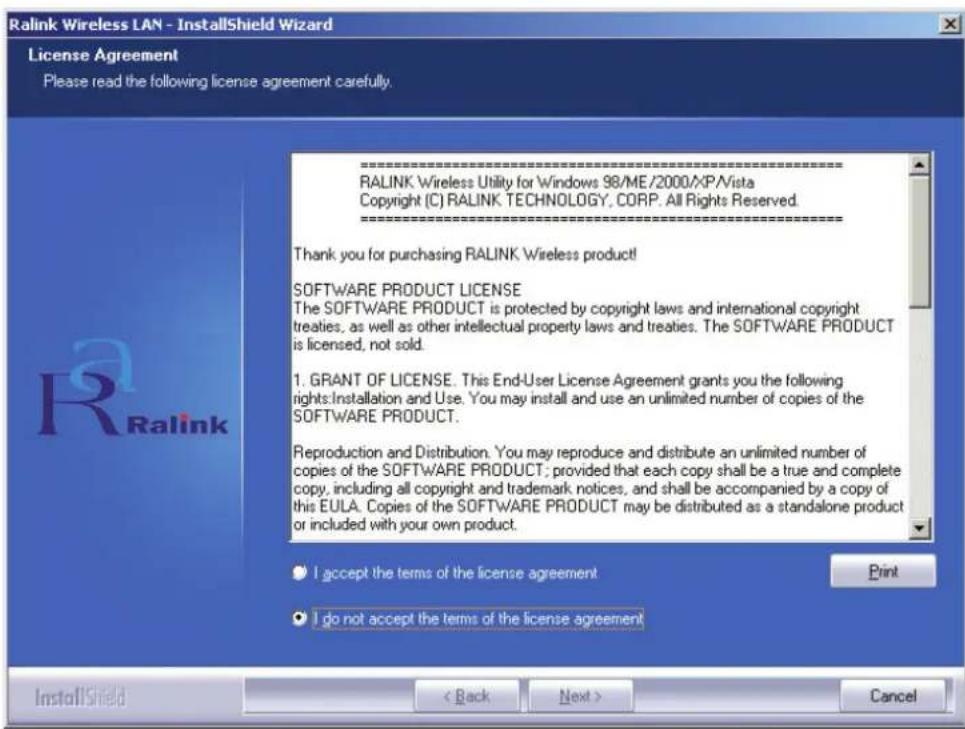

• Lees de “end user license agreement” (eindgebruikerlicentie) en klik op “I accept the terms of the license agreement” (ik accepteer de voorwaarden van de licentieovereenkomst). Klik op Next (Volgende).3

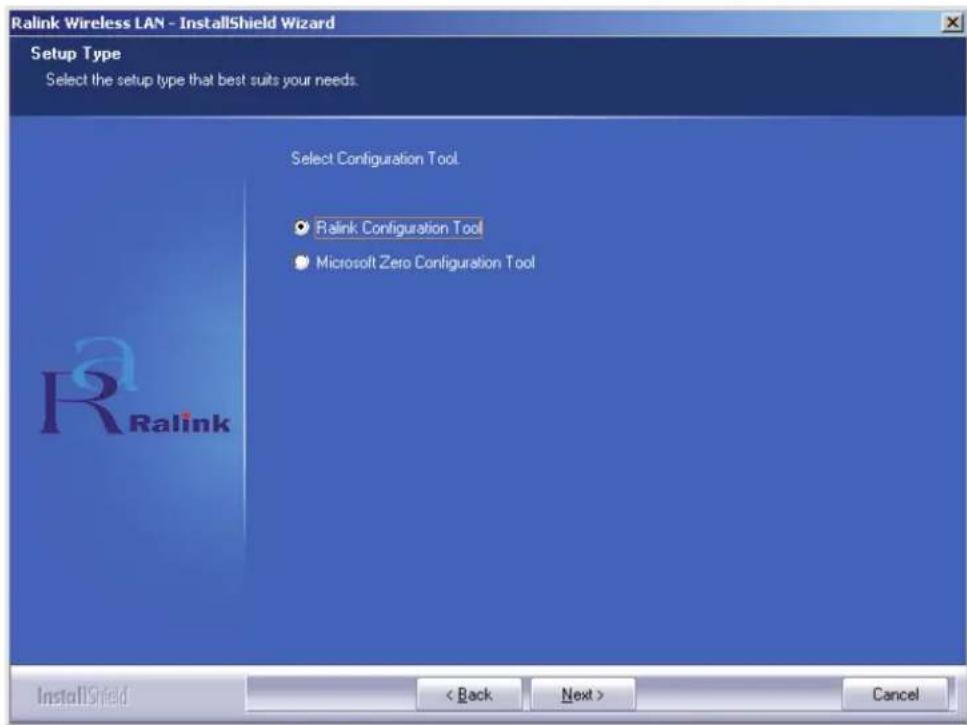

• Windows XP heeft een “Windows Zero Configuration Tool” waarmee u de draadloze adapter kunt configureren. U kunt kiezen om de adapter te configureren met behulp van de “Windows Zero Configuration Tool” of de “Ralink Configuration Tool”. Voor meer opties, raden wij u aan de “Ralink Configuration Tool” te kiezen. Klik op “Next” (Volgende) om door te gaan.

• Als u de prestaties van de adapter wilt verbeteren, selecteer dan “Optimize for performance” (optimaliseren van prestaties) om de Tx Burst modus mogelijk te maken. Of u kiest “Optimize for Wi-Fi mode” (optimaliseren voor Wi-Fi modus) om de adapter in een standaard draadloos netwerk te laten functioneren.4

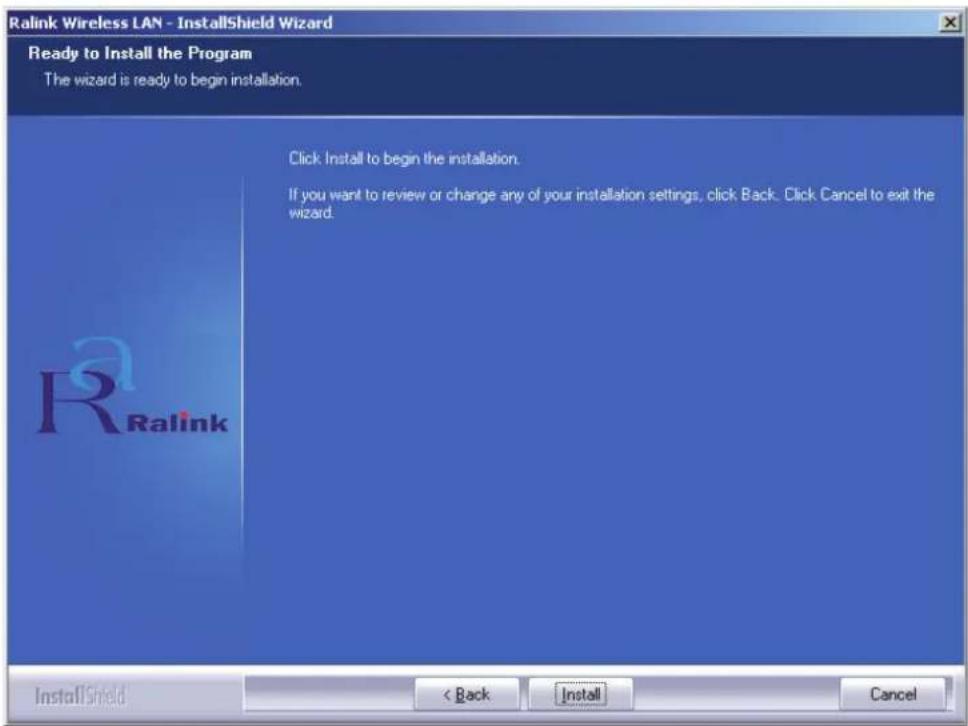

• Nadat u uw keuze gemaakt heeft, klikt u op “Next” (Volgende). De installatie-wizard start met de installatie van de software voor de adapter. Klik vervolgens op “Install” (Installeren) om de installatie van het hulpprogramma te starten.

• Nadat de installatie voltooid is, klikt u op “Finish” (Beëindigen) aan de onderzijde van het scherm om de installatie te beëindigen. Configuratie van het hulpprogramma De RT2070 draadloze Hi-Gain USB-adapter kan onder Windows 98SE, ME, 2000, XP en Vista middels het bijbehorende hulpprogramma geconfigureerd worden. Deze paragraaf beschrijft hoe u uw draadloze USB-adapter voor een verbinding met uw draadloze lokale netwerk (WLAN) configureert en hoe u de mogelijkheden voor gegevensbeveiliging gebruikt. Nadat de driver en het hulpprogramma van de adapter geïnstalleerd zijn, zal het “Ralink” pictogram van uw adapter onderaan uw scherm verschijnen. Dit betekent dat het hulpprogramma op uw systeem geactiveerd is. Als het hulpprogramma niet geactiveerd is, start het hulpprogramma dan door op: Start> Alle programma's> Ralink Wireless> Ralink Wireless Utility> Ralink Wireless Utility te klikken. Als het pictogram nog steeds niet verschijnt, dan is de driver of het hulpprogramma misschien verkeerd geïnstalleerd of is de adapter niet goed in de USB-poort geplaatst. Probeer het nog eens. Het hulpprogramma biedt een complete en eenvoudig te gebruiken set tools voor:

• de weergave van de actuele statusinformatie

• het bewerken en toevoegen van geconfigureerde profielen

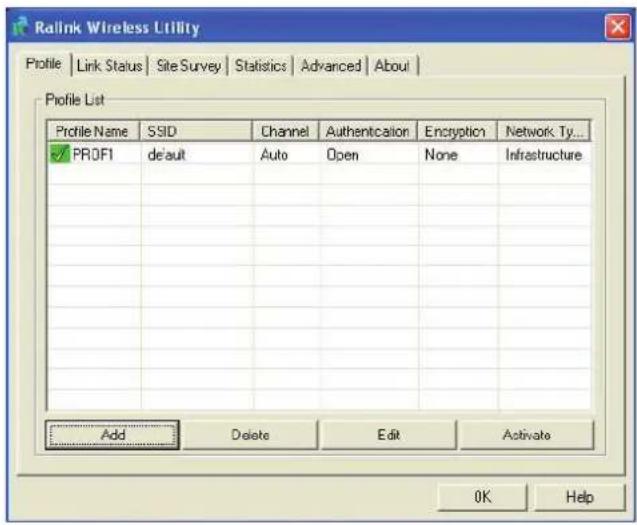

• de weergave van de actuele diagnostische informatie5 Profiel Klik op de tab Profile (Profiel) en het Profile (Profiel) scherm zal verschijnen. Dit scherm biedt tools voor het:

• Toevoegen van een profiel

• Wissen van een profiel

• Bewerken van een profiel

• Activeren van een profiel Profiles List: Deze lijst toont alle profielen en de instellingen ervan zoals de naam van het profiel, SSID, kanaal, enz. Add/Delete/Edit knoppen: Met deze knoppen kunt u de geselecteerde profielen toevoegen, wissen en bewerken. Activate knop: Klik op “Activate” (Activeren) om verbinding te maken met het geselecteerde profiel. Wanneer een profiel geactiveerd wordt, zal de adapter met het profiel verbonden worden. NB: vergeet niet om op de Apply (Toepassen) knop te klikken wanneer u een nieuw verbindingsprofiel aanmaakt. Toevoegen of bewerken van een configuratieprofiel Voor het toevoegen van een nieuw configuratieprofiel, klikt u op de Add (Toevoegen) knop van het profielmanagement scherm. Voor het wijzigen van een configuratieprofiel, selecteert u de configuratie uit de profiellijst en klikt u op de Edit (Bewerken) knop. Het Profiel Management dialoogvenster verschijnt (zie onderstaande afbeelding).6

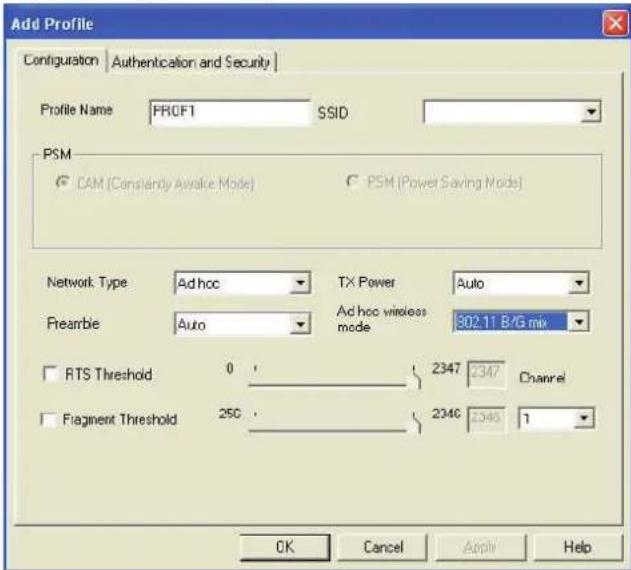

1. Het bewerken van de configuratietab

• Profile Name: de naam van het configuratieprofiel. Deze naam moet uniek zijn.

• SSID: de naam van het IEEE 802.11 draadloos netwerk. Dit veld mag maximaal 32 tekens bevatten.

• PSM (energiespaarstand)

• CAM (Constantly Awake Mode) – modus voor continu toegang.

• PSM (Power Saving Mode) - modus voor energiebesparing.

• Network Type: toont de modus van de draadloze verbinding ('Ad-hoc' of 'Infrastructure' modus).

• Preamble: specificeert de preamble instelling in 802.11b. De standaard instelling is 'Auto Switch' (accesspoint modus), waarmee zowel korte als lange headers in de 802.11b frames mogelijk zijn. De adapter kan alleen korte radio headers aan als het accesspoint deze ondersteunt en gebruikt.

• Channel: toont het actueel gebruikte kanaal. Dit veld bepaalt welke operationele frequentie gebruikt zal worden.

• 802.1x Setting: wordt toegelaten als Authentication Type is ingesteld op WPA.

• Encryption: toont het soort encryptie dat de driver gebruikt. Wanneer u Open System, Shared-Key System als Network Authentication selecteert, dan zijn er twee opties: WEP en Disabled. Als u WPA-PSK als Network Authentication selecteert, dan zijn TKIP en AES de opties, in plaats van WEP en Disabled.

• Wep Key: Key #1, Key #2, Key #3, Key #4, zijn de Key groepen. U kunt 10 hexadecimale getallen (elke combinatie van 0-9, a-f, A-F) of 5 ASCII tekens voor 64-bit (ook genoemd 40bits) encryptie invoeren. U kunt 26 hexadecimale getallen (elke combinatie van 0-9, a-f, A-F) of 13 ASCII tekens voor 128-bit (ook genoemd 104bits) encryptie invoeren. Link Status De Link Status tab toont de huidige status van de adapter. Het volgende overzicht beschrijft de onderdelen van het netwerkstatus scherm. Status: toont of het station met het draadloos netwerk verbonden is. Indien dit niet het geval is, wordt RF is closed getoond; indien verbonden, wordt de AP naam en BSSID getoond. Extra Info: toont de status van de verbinding en het actueel gebruikte kanaal. Link Speed: toont de actuele, maximale overdrachtssnelheid in Mbit/sec. Throughput: toont de Tx en Rx snelheid in Kbits/sec. Link Quality: toont de kwaliteit van het signaal. Als u de signaalsterkte in dBm wilt weten, vink dan het 'dBm' vakje aan. Signal Strength: toont de signaalsterkte. Noise Level: toont het ruisniveau in het draadloos gebied.8 Conformiteitsverklaring Wij, Nedis BV De Tweeling 28 5215 MC ’s-Hertogenbosch Nederland Tel.: [phone] E-mail: [e-mail] verklaren dat het product: Merknaam: König Electronic Model: CMP-WNUSB12 Omschrijving: DRAADLOZE LAN 54M USB DONGLE in overeenstemming met de volgende normen is: EN 60950-1: 2006 EN 50371: 2002 EN 301 489-1 V1.7.1: 2007-04 EN 301 489-17 V1.7.1: 2006-05 EN 300 328 V1.7.1: 2006-05 en voldoet aan de vereiste richtlijn 1999/5/EG van de Europese Unie. ‘s-Hertogenbosch, 31-03-09 Mevr. J. Gilad Directeur inkoop9 Veiligheidsvoorzorgsmaatregelen: Stel het product niet bloot aan water of vocht. Onderhoud: Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen. Garantie: Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie. Algemeen: Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend. Bewaar deze gebruiksaanwijzing voor later gebruik. Let op: Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten. Copyright ©10CMP-WNUSB12
