Tipo de producto	Adaptador de red USB inalámbrico
Marca	Konig
Modelo	CMP-WNUSB12
Estándar inalámbrico	IEEE 802.11b/g
Velocidad máxima	54 Mbps
Interfaz de host	USB 2.0
Alimentación	A través del puerto USB
Dimensiones (aproximadamente)	75 x 25 x 10 mm
Peso (aproximadamente)	20 g
Seguridad inalámbrica	WEP 64/128 bits, WPA-PSK, WPA2-PSK
Sistemas operativos compatibles	Windows 98SE, ME, 2000, XP, Vista
Rango de frecuencias	2.4 GHz
Normas de cumplimiento	EN 60950-1, EN 50371, EN 301 489, EN 300 328
Mantenimiento	Limpiar con un paño seco. No usar disolventes.
Instrucciones de seguridad	No exponer al agua ni a la humedad.
Garantía	Garantía válida en caso de uso normal. No se responsabiliza de modificaciones.
Accesorios incluidos	CD-ROM de instalación, adaptador USB, manual

Preguntas frecuentes - CMPWNUSB12 KONIG

¿Cómo instalar el controlador del adaptador Konig CMPWNUSB12?

Inserte el CD-ROM proporcionado y ejecute el programa 'RT2070 Setup'. Acepte la licencia, seleccione la herramienta de configuración (Ralink o Windows Zero), elija el modo de rendimiento y luego siga el asistente hasta el final.

¿Cómo configurar la utilidad Ralink Wireless?

Después de la instalación, el icono de Ralink aparece en la barra de tareas. Si no, ejecútelo desde Inicio > Programas > Ralink Wireless > Ralink Wireless Utility. Use la pestaña 'Perfil' para agregar o modificar perfiles de conexión.

¿Cómo agregar un nuevo perfil de conexión inalámbrica?

En la pestaña 'Perfil', haga clic en 'Agregar'. Ingrese un nombre de perfil, el SSID de la red, elija el tipo de red (Infraestructura o Ad-hoc) y configure los parámetros de seguridad. No olvide hacer clic en 'Aplicar'.

¿Qué tipo de seguridad inalámbrica se admite?

El adaptador admite el cifrado WEP (64/128 bits), WPA-PSK con TKIP o AES y WPA2-PSK. Puede configurar estas opciones en la pestaña 'Autenticación y seguridad' del perfil.

¿Cómo verificar el estado de la conexión?

En la utilidad, abra la pestaña 'Estado del enlace'. Allí verá el nombre de la red conectada, la velocidad del enlace, la intensidad de la señal, el nivel de ruido y la tasa de transferencia en tiempo real.

¿Qué hacer si el icono de Ralink no aparece?

Verifique que el controlador esté correctamente instalado y que el adaptador esté conectado. Reinicie la utilidad desde Inicio > Programas > Ralink Wireless. Si no funciona, reinstale el controlador.

¿El adaptador es compatible con Windows 10?

El manual menciona Windows 98SE, ME, 2000, XP y Vista. Para Windows 10, puede requerir controladores compatibles. Descargue los controladores más recientes del sitio del fabricante.

¿Cómo mejorar el rendimiento de la conexión?

Durante la instalación, elija 'Optimizar para rendimiento' para activar el modo Tx Burst. Asegúrese también de usar el canal correcto y una buena posición del adaptador.

¿Qué hacer si el adaptador no es reconocido?

Pruebe otro puerto USB. En Windows, verifique el Administrador de dispositivos: el adaptador debe aparecer en 'Tarjetas de red'. Reinstale el controlador si es necesario.

¿Cómo realizar un diagnóstico de la conexión?

La utilidad Ralink proporciona información de diagnóstico en la pestaña 'Estado del enlace'. También puede usar comandos de Windows como 'ipconfig' para verificar la dirección IP.

MANUAL DE USUARIO CMPWNUSB12 KONIG

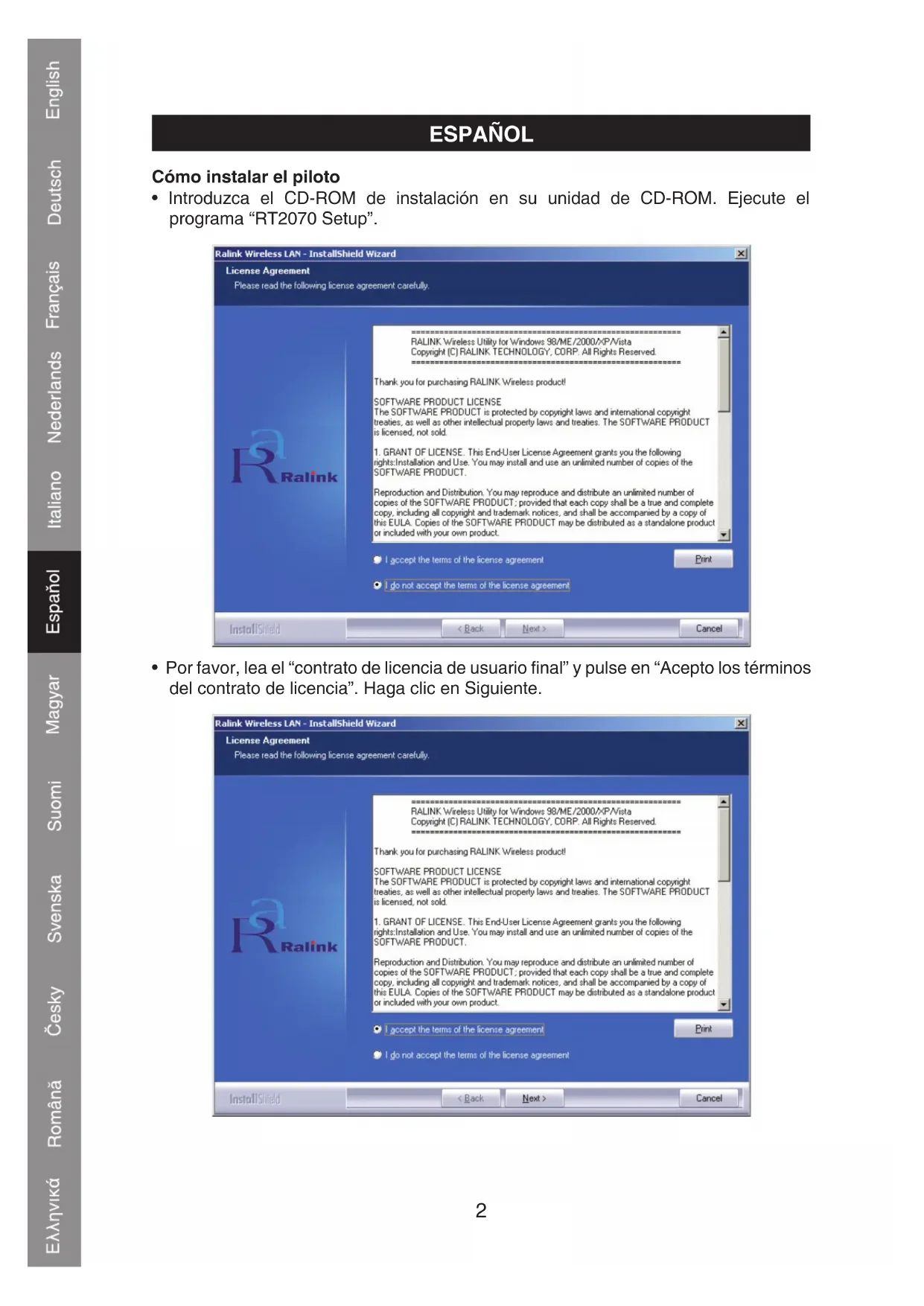

como instalar el piloto

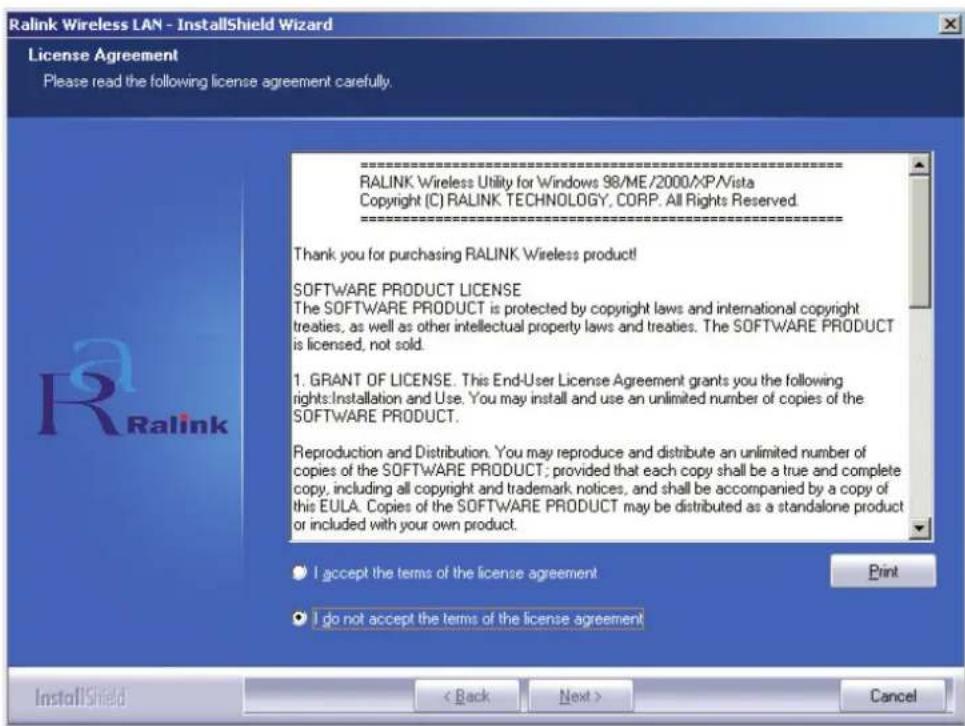

• Introduzca el CD-ROM de instalacion en su unidad de CD-ROM. Ejecute el programa "RT2070 Setup".

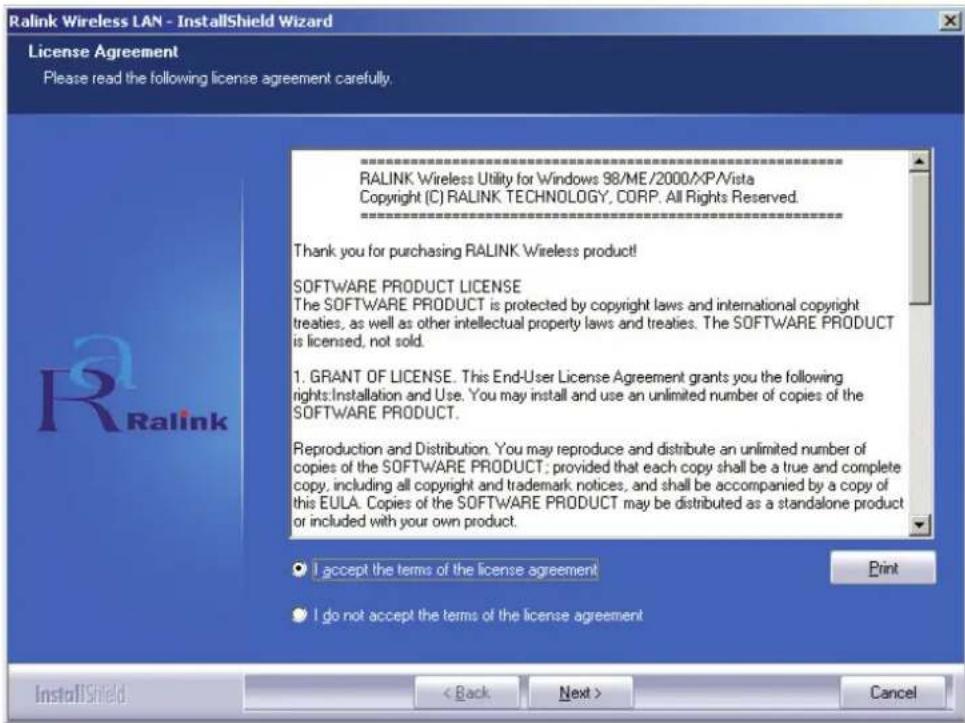

• Por favor, lea el "contrato de licencia de usuario final" y pulse en "Acepto los关键时刻 del contrat de licencia". Hagablick en Siguiente.

• En Windows XP, existe una herramienta llama "Herramienta de configuracion cero de Windows" para que Vd. pueda configurar el adaptor inalámbrico. Puede elegir configurar el adaptor a性和 de la herramienta de configuracion cero de Windows o mediante la herramienta de configuracion Ralink del adaptor. Le recomendamos que elija la configuracion Ralink para más options. Pulse "Next" (Siguiente) para_CONTINUE.

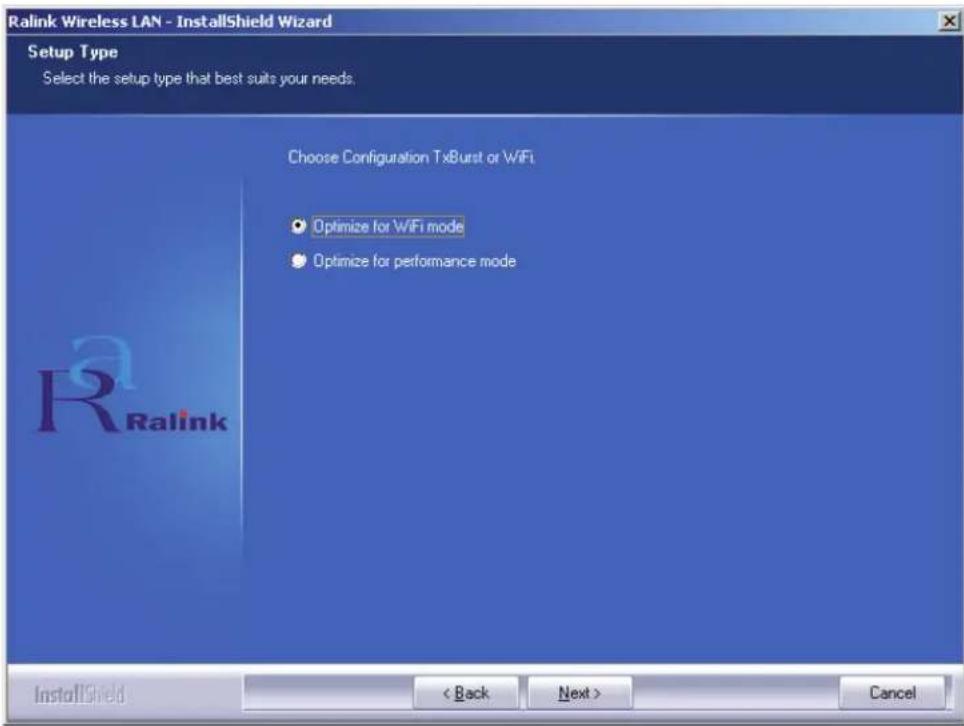

• Si necesita que el adaptorado opere conelines resultados, por favor, elija la option "Optimizar resultados" para activar el modo Tx Burst. Por othera parte, podra elegir la optacion "Optimizar para el mode en Wi-Fi" para permitir que el adaptorado funcione en una red inalámbrica estandar.

• Una vez que haya realizado su selección, pulse en "Siguiente", el asistente de instalación empezará a instalar el programa para el adaptor. A continuación, pulse en "Instalar" para iniciar la función de instalación.

• Una vez que haya completado la instalación, pulse en "Terminar" en la parte inferior de la頁a para completar la instalación.

Configuración de la utiliz

El adaptorador USB de alta ganancia inalábrico RT2070 puede configurarse mediante su uso para Windows 98SE, ME, 2000, XP y Vista.Esta/sección describes el modo de configurar su adaptorador inalábrico USB para la connexion inalábrica de su red de zona local inalábrica (WLAN) y el uso de las sistemas de codificación asegurada de datos. Una vez que haya instalado el piloto y la calidad del adaptorador, el icono de la bandeja del adaptorador "Ralink" 10:02 AM, aparecerá en su bandeja de sistemas. Este significía que lailersidad está functiOndo en su systema. Si la utility no funciona, podra lanzar la utility pulsando en: Inicio>Programa> Ralink inalábrico> Utility inalábrica Ralink> Utility inalábrica Ralink. Si el icono no aparece, el piloto o la utility quizás no se hayan instalado correctamente o el adaptorador no esté connectado, por favor, intente de nuevo.

• Mostrar la información del estado actual
• Editar yañadir los perfiles configurados
• Mostrar la información del diagnóstico actual

Perfil

Pulse la pestaña Perfil de la calidad y la pantalla de Perfil aparecerá. La pantalla de perfil ofrece herramientos para:

• Anadir un profil
• Borrar un profil
• Editar un profil
  Activar un profil

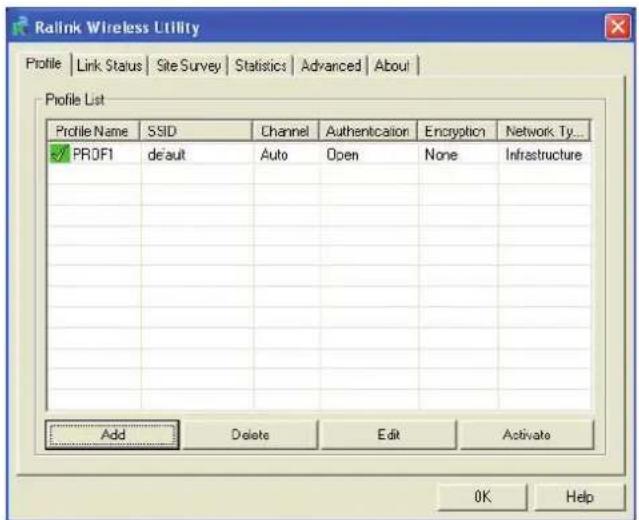

Lista de perfiles:

La lista de perfiles muestra todos los perfiles y la configuración correspondiente a los perfiles incluyendo el nombre del/perfil,el SSID,el canal, etc.

Botón de Anadir/Borrar/Editor: Pulse这些东西 botones paraañadir, borrar y editar los perfiles selecciónados.

Botón de activación: Pulse en "Activar" para connectarse al perfil selección. Cuando un perfil está activado, el adaptor de ser conectará inicialmente al perfil.

Nota: No olvide pulsar en el boton de Aplicar cuando cree un nuevo perfi.
conexion.

Anadir o editar un/perfil de configuracion

Paraañadir un nuevo/perfil de configuración, pulse el botón de Añadir en la pestaña de gestión de perfiles. Para Cambiar un/perfil de configuración, selección la configuración a partir de la lista de perfiles y pulse en Editor. La caja de dialogo de gestión de perfiles做不到a una pantalla parecida a la indicada en la siguiérfigura.

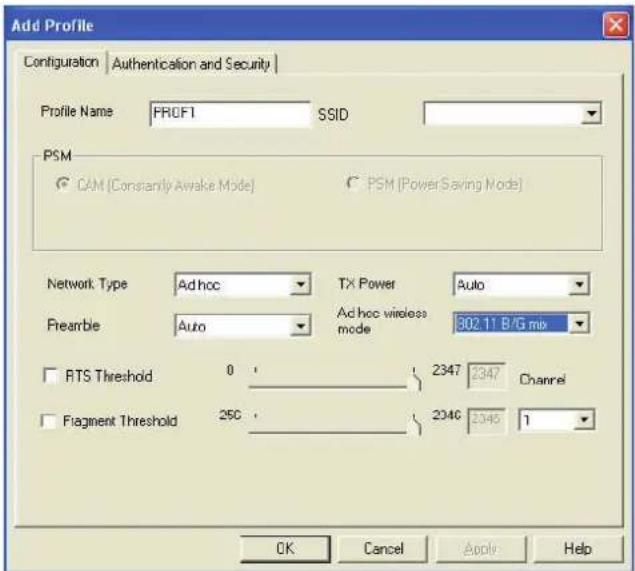

1. Editar la pestaña de configuración

• Nombre del/perfil: Identifica el/perfil de la configuracion. Este nombre debe ser unico.
• SSID: El nombre de la red inalámbrica IEEE 802.11. Este campo Tiene un limite máximo de 32 caractères.

• PSM (Modo de ahora de energia)

• CAM (Modo constanmente encendido) - Modo de acceso continuo.

• PSM (Modo de ahorro de energia) - Modo de ahorro de energia.

• Tipo de red: Muestra el modo inalámbrico, ya sea el modo especial o el modo infraestructura

• Preambulo: Indica la configuracion del preambulo en 802.11b. La configuracion predefinida es el conmutador automatico (modo de punto de acceso), que permitte tanto los encabezados largos como cortos en los marcos de 802.11b. El adaptortan solo可以选择 utiliser encabezados con una radio corta si el punto de acceso los acapta y los utilize.
• Umbral RTS: El predefinido es 2312.
• Umbral de fragmento: El predefinido es 2312.
• Modo especial: Muestra el modo inalámbrico, ya sea solo 802.11B o el modo 802.11B/G.

• Canal:Muestra el canal actual en uso. Este campo determina la Frequencia de funciona que se utilizes.

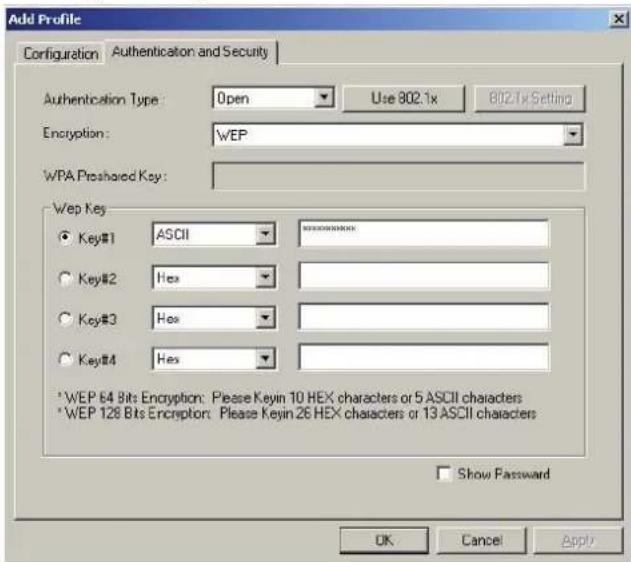

• Editar la pestaña de seguridad y de identificacion

• Tipo de identificacion: Tres options, Sistema abierto, Sistema de clave partida o LEAP.
• 802.1x Configuración: Se activa cuando el tipo de identificacion está configurado en WPA.
• Codificacion: Muestra el tipo de codificacion que el piloto está utilizing. Cuando selecciona Sistema abierto, Sistema de clave comparta como Identificacion de red, existen dos options: WEP y Desactivada. Si selecciona WPA-PSK como Identificacion de red, existen options de TKIP y AES en lugar de WEP y Desactivado.
• Clave WEP: Tecla #1, Tecla #2, Tecla #3, Tecla #4, los grupos de clave. Podrá indicar 10 dígitos hexadecimalas (cualquier combinación de 0-9, a-f, A-F) o 5 characteres ASCII para la codificación de 64-bits (tambien llamada 40bits). Podrá indicar 26 dígitos hexadecimalas (cualquier combinación de 0-9, a-f, A-F) o 13 characteres ASCII para la codificación de 128-bits (tambien llamada 104bits).

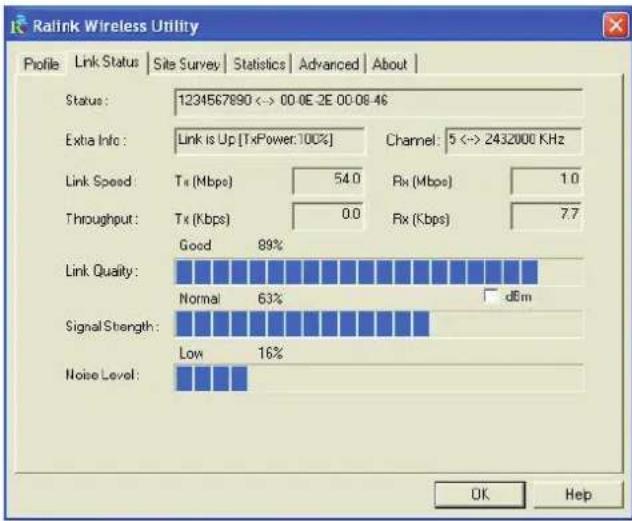

Estado de conexión

La pestaña del estado de conexión muestra el estado actual del adaptor.

La?sigaune tabla describe los articulos que se encuentran en la pantalla de estado de red.

Estado: Muestra la emisora que está connectada a la red inalámbrica, si no está connectada, muestra RF está cerrada; si está connectada, muestra el no BSSID.

Información adicional: Muestra el estado de communicator y el canal actual en uso.

Velocidad de conexión: Muestra la velocidad Tmaxa de transmisión actual, la unidad es Mbit/seg.

Salida: Muestra el indices Tx y Rx, la unidad es Kbits/seg.

Calidad de conexión: Muestra la calidad de la postal. dBm: Si desea conocer la fuerza de postal de la unidad de dBm, selección esta casilla

Fuerza de senal: Muestra la fuerza de la senal.

Nivel de ruido: Muestra el nivel de ruido en el entorno inalámbrico.

Declaración de conformidad

LaEmpresa infraescrita, Nedis B.V.

De Tweeling 28

Declar que el producto:

Marca: König Electronic

Modelo: CMP-WNUSB12

Descripción: LLAVE USB INALÁMBRICA LAN 54M

se encontrar conforme a las siguientes normas:

EN 60950-1:2006

EN 50371:2002

En 301 489-1 V1.7.1: 2007-04

EN 301 489-17 V1.7.1: 2006-05

EN 300 328 V1.7.1: 2006-05

Y cumple con todos los requisitos de las directivas de la Unión Europea 1999/5/EC

s-Hertogenbosch, 31-03-09

D. J. Gilad

Director de compras

Medidas de segudad:

No exponga el producto al agua ni a la humedad.

Mantenimiento:

Limpiar exclusivamente con un paño seco. No utilise disolventes ni produits de limpieza agresivos.

Garantía:

No se aceptoráaculargarantía oresponsibilitadderivada decualquiercombio o modifications realizadas al producto o dañosprovocados por un uso incorrecto del presente producto.

General:

Las ilustraciones y las specifications podran sufrir cambio sin previo aviso.

Todas las MARCAS de los logotipos y los nombres de productos constituyen patentes o MARCAS registraradas de sus tituales correspondentes, reconocidos como tal.

Conserve este manual para acudir a el posteriormente.

Cuidado:

Este produit está Sealado con este sentido. Esto significa produits electricos y electronicos gastados no deben mezclarse con los desechos domesticos generales. Existen distinctos sistemas de recogida individuales para este tipo de produits.
