HASZNÁLATI ÚTMUTATÓ CMPWNUSB12 KONIG

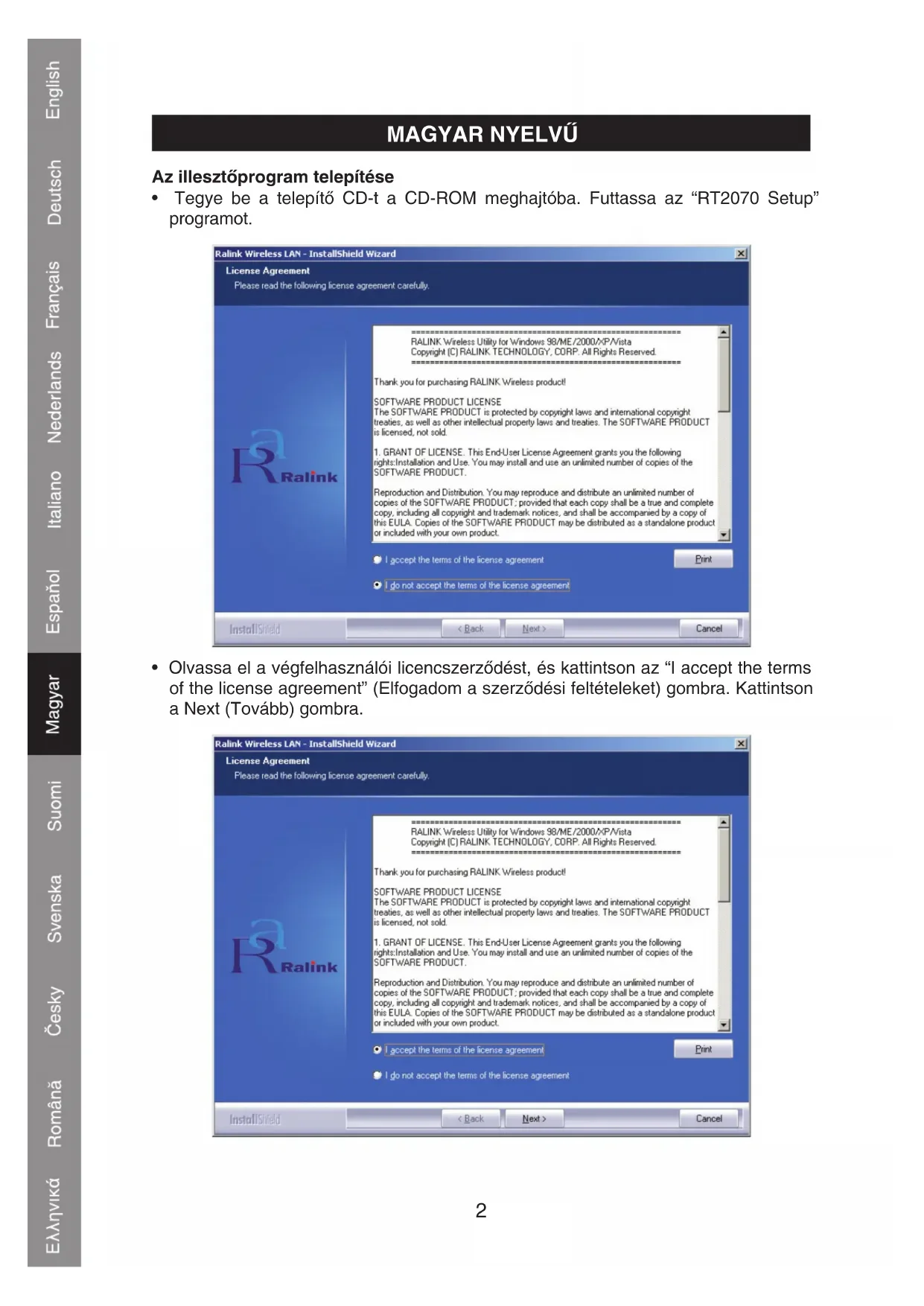

MAGYAR NYELVŰ Az illesztőprogram telepítése

• Tegye be a telepítő CD-t a CD-ROM meghajtóba. Futtassa az “RT2070 Setup” programot.

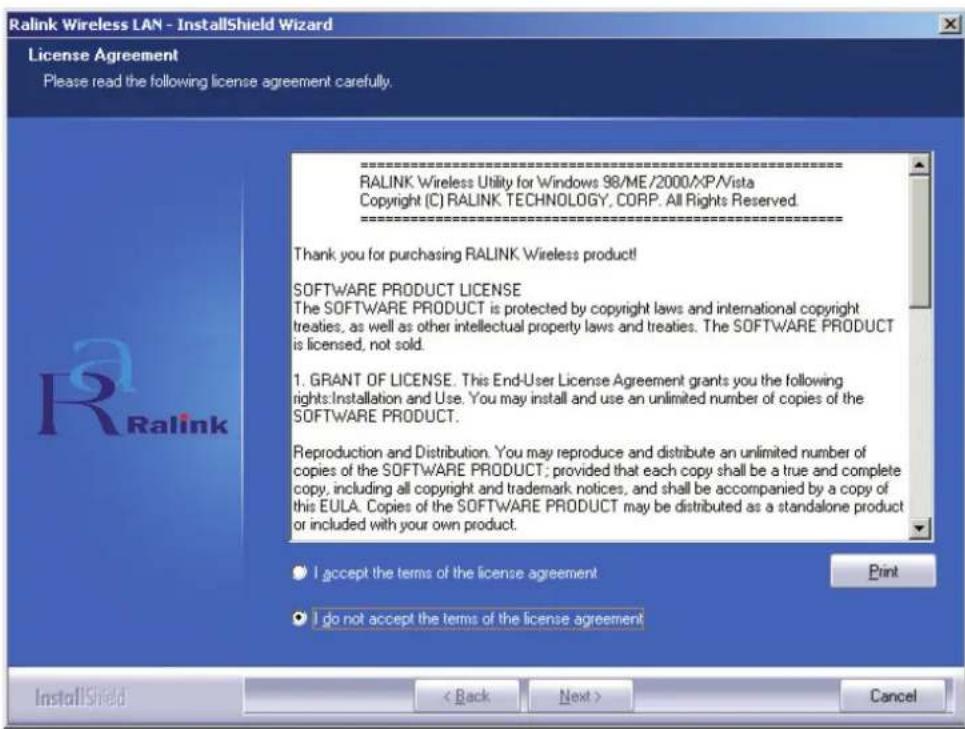

• Olvassa el a végfelhasználói licencszerződést, és kattintson az “I accept the terms of the license agreement” (Elfogadom a szerződési feltételeket) gombra. Kattintson a Next (Tovább) gombra.3

• Windows XP operációs rendszernél a “Windows Zero Configuration Tool” eszközzel is beállítható a vezeték nélküli adapter. Válassza ki, hogy az adaptert melyik eszközzel szeretné konfigurálni (a Windows Zero Configuration Tool eszközével vagy az adapter Ralink Configuration Tool eszközével). Az adapter konfigurálásához a Ralink Configuration Tool eszközt javasoljuk. A folytatáshoz kattintson a Next (Tovább) gombra.

• Ha az adaptert nagyobb teljesítménnyel szeretné működtetni, válassza ki az “Optimize for performance” (Optimalizálás teljesítményhez) opciót, hogy engedélyezze a Tx Burst módot. Ha az adaptert hagyományos vezeték nélküli hálózatban használja, válassza az “Optimize for Wi-Fi mode” (Optimalizálás Wi-Fi üzemmódhoz) opciót.4

• A kiválasztás után kattintson a “Next” (Tovább) gombra, és a telepítő varázsló megkezdi a szoftver telepítését az adapterre. Ezután kattintson az “Install” (Telepítés) gombra a segédprogram telepítéséhez.

• Miután a telepítés elkészült, kattintson az oldal alján lévő “Finish” (Befejezés) gombra a telepítés lezárásához. A segédprogram konfigurálása A RT2070 vezeték nélküli Hi-Gain (nagy erősítésű) USB adapter a saját segédprogramjával konfigurálható Windows 98SE, ME, 2000, XP és Vista operációs rendszerekre. Ebben a részben bemutatjuk, hogyan konfigurálható a vezeték nélküli USB adapter a vezeték nélküli helyi hálózathoz (WLAN) történő vezeték nélküli kapcsolódáshoz, és bemutatjuk az adatbiztonság érdekében a titkosítási lehetőségeket is. Az adapter illesztőprogramjának és segédprogramjának telepítése után az adapter tálcájának “Ralink” ikonja jelenik meg a rendszer tálcáján is. Ettől kezdve a segédprogram az Ön rendszerén fut. Ha nem fut magától a segédprogram, ide kattintva futtathatja: Start> Programok> Ralink Wireless> Ralink Wireless Utility> Ralink Wireless Utility. Ha az ikon nem jelenik meg, valószínűleg nem jól telepítette az illesztőprogramot vagy a segédprogramot, vagy az adapter dugasza kiugrott a helyéről. Próbálja meg újból. A segédprogram komplett és könnyen használható eszköztárat biztosít a következőkhöz:

• Pillanatnyi állapot kijelzése

• Konfigurált profilok szerkesztése és hozzáadása

• Pillanatnyi diagnosztikai információk kijelzése5 Profil Kattintson a segédprogramban a Profile (Profil) fülre, és a Profile (Profil) képernyő jelenik meg. Ezen a képernyőn a következő eszközöket találja:

• Profil aktiválása Profiles List (Profillista): A profillista megjelenít minden profilt a beállításaival együtt, mint a Profile Name (Profil neve), SSID (szolgáltatáscsoport azonosító), Channel (Csatorna) stb. Add/Delete/Edit (Hozzáadás/ Törlés/Szerkesztés) gomb: Ezekkel a gombokkal hozzáadhat, törölhet és szerkeszthet profilokat. Activate (Aktiválás) gomb: Az “Activate” (Aktiválás) gombra kattintva kapcsolódhat a kiválasztott profilhoz. Amint egy profilt aktivált, az adapter a profilhoz kapcsolódik. Megjegyzés: Ne felejtsen el az Apply (Alkalmaz) gombra kattintani, amikor új profilhoz kapcsolódik. Konfigurációs profil hozzáadása vagy szerkesztése Új konfigurációs profil hozzáadásához kattintson az Add (Hozzáadás) gombra a Profile Management (Profilkezelés) fülön. Konfigurációs profil módosításához válassza ki a módosítandó profilt, és kattintson az Edit (Szerkesztés) gombra. A következő ábrán bemutatott Profile Management (Profilkezelés) párbeszédablakhoz hasonló ablak jelenik meg a képernyőn.6

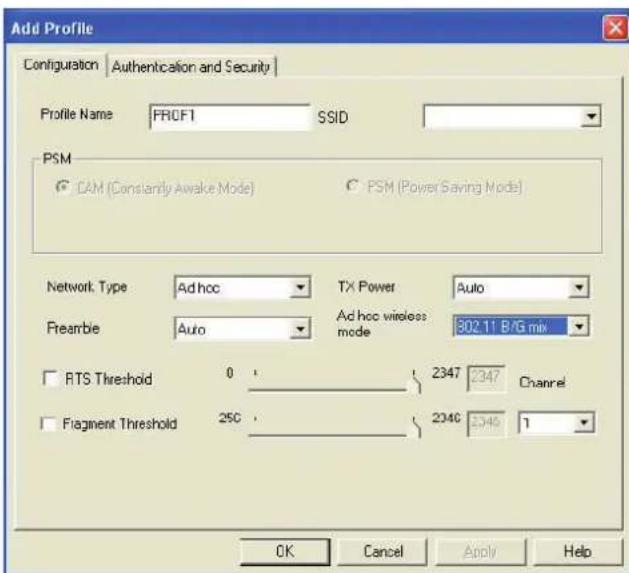

1. A konfigurációs fül szerkesztése

• Profile Name (Profil neve): A konfigurációs profilt azonosítja. Egyedi névnek kell lennie.

• SSID (Szolgáltatáscsoport azonosító): Az IEEE 802.11 vezeték nélküli hálózat neve. Ebbe a mezőbe legfeljebb 32 karakter vihető be.

• PSM (Power Save Mode, energiatakarékos mód)

• CAM (Constantly Awake Mode, “folyamatos ébrenlét” mód) - A folyamatos elérhetőség módja.

• PSM (Power Saving Mode, energiatakarékos mód) - Energiatakarékos mód.

• Network Type (Hálózat típusa): A vezeték nélküli módot jelzi ki akár adhoc akár infrastruktúra mód esetén.

• Preamble (Bevezetőjel): Megadja a bevezetőjel beállítását 802.11b esetére. Az alapértelmezett beállítás az Auto Switch (hozzáférési pont mód), amely engedélyezi mind a rövid mind a hosszú fejlécet a 802.11b kereteiben. Az adapter csak akkor képes rövid rádió fejlécekkel működni, ha azokat a hozzáférési pont támogatja.

• RTS Threshold (RTS küszöb): Az alapértelmezett: 2312.

• Fragment Threshold (Feldarabolási küszöb): Az alapértelmezett: 2312.

• Adhoc mód: A vezeték nélküli mód kijelzése akár csak 802.11B akár 802.11B/G mód esetén.

• Channel (Csatorna): Az éppen használatban lévő csatornát jelzi. Ez a mező határozza meg, milyen frekvencián fog működni.7

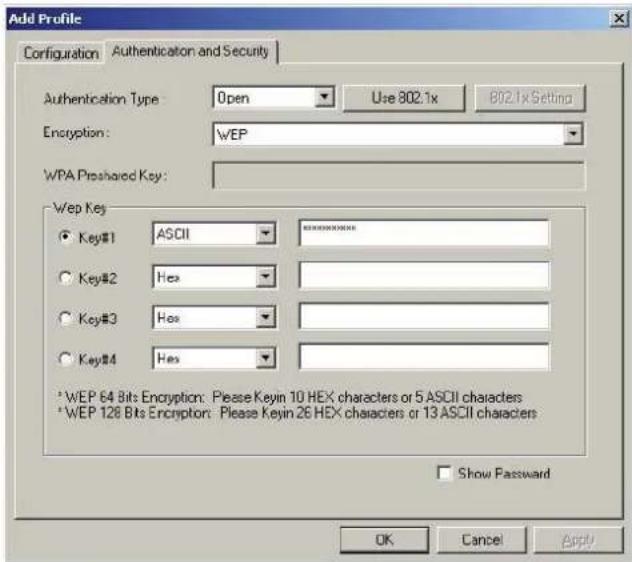

2. Az Authentication and Security (Hitelesítés és biztonság) fül szerkesztése

• Authentication Type (Hitelesítés típusa): Három lehetőség van: Open System (Nyitott rendszer), Shared-Key System (Osztott kulcsú rendszer) és LEAP.

• 802.1x beállítása: Akkor végezhető, ha az Authentication Type (Hitelesítés típusa) WPA-ra van állítva.

• Titkosítás: Azt jelzi, milyen típusú titkosítást használ az illesztőprogram. Ha az Open System (Nyitott rendszer), a Shared-Key System (Osztott kulcsú rendszer) lehetőséget választja a Network Authentication (Hálózat hitelesítéséhez), két lehetősége van: WEP vagy Disabled (Letiltva). Ha a WPA-PSK lehetőséget választja Network Authentication (Hálózat hitelesítéséhez), a TKIP és AES opciók állnak a rendelkezésére a WEP vagy Disabled (Letiltva) helyett.

• Wep kulcs: 1. kulcs, 2. kulcs, 3. kulcs, 4. kulcs és a kulcs-csoportok. 10 hexadecimális karaktert (a 0–9, a-f, A-F bármilyen kombinációját) vagy 5 ASCII karaktert vihet be a 64-bites (40-bitesnek is nevezik) titkosításhoz. 26 hexadecimális karaktert (a 0-9, a-f, A-F bármilyen kombinációját) vagy 13 ASCII karaktert vihet be a 128-bites (104-bitesnek is nevezik) titkosításhoz. Link Status (Kapcsolat állapota) A Link Status (Kapcsolat állapota) fülön az adapter jelenlegi állapotának kijelzése jelenik meg.8 A következő táblázatban bemutatjuk a Network Status (Hálózat állapota) képernyőn megjelenő elemek jelentését. Status (Állapot): Azt jelzi, hogy az állomás kapcsolódik-e a vezeték nélküli hálózathoz. Ha nem kapcsolódik, a következőt jelzi: RF is closed, ha kapcsolódik, az AP name (Eszköz neve) és BSSID (Hozzáférési pont MAC-címe) jelenik meg. Extra Info: A kapcsolat állapotát és a pillanatnyilag használatban lévő csatornát jelzi. Link Speed (Kapcsolat sebessége): A pillanatnyi maximális átviteli sebességet mutatja, mértékegysége Mbit/mp. Throughput (Átviteli teljesítmény): A Tx és Rx sebességet mutatja, mértékegysége Kbit/mp. Link Quality (Kapcsolat minősége): A jel minőségét mutatja. dBm: Ha a jel erősségét szeretné tudni dBm-ben, tegyen jelölést ebbe a négyzetbe. Signal Strength (Jelerősség): A jel erősségét mutatja. Noise Level (Zajszint): A vezeték nélküli környezet zajszintjét mutatja. Megfelelőségi nyilatkozat Mi, a Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Hollandia Tel.: [phone] E-mail: [e-mail] Kijelentjük, hogy a termék, amelynek: Márkája: König Electronic Típusa: CMP-WNUSB12 Megnevezése: Vezeték nélküli LAN 54M USB adapter, Összhangban van az alábbi szabványokkal: EN 60950-1: 2006 EN 50371: 2002 En 301 489-1 V1.7.1: 2007-04 EN 301 489-17 V1.7.1: 2006-05 EN 300 328 V1.7.1: 2006-05 Megfelel továbbá az 1999/5/EK Európai Uniós irányelv követelményeinek. ‘s-Hertogenbosch, 2009. március 31. Mrs. J. Gilad értékesítési igazgató Megfelelőségi nyilatkozat. Egyetértek és elfogadom a Nedis B.V. Hollandia által adott nyilakozatot. Jacob Gilad HQ-Nedis kft. ügyvezető igazgató9 Biztonsági óvintézkedések: Víztől és egyéb nedvességtől óvja. Karbantartás: Csak száraz ronggyal tisztítsa. Tisztító- és súrolószereket ne használjon. Jótállás: Nem vállalunk jótállást és felelősséget a terméken végzett változtatás vagy módosítás vagy a termék helytelen használata miatt bekövetkező károkért. Általános tudnivalók: A kivitel és a műszaki jellemzők előzetes értesítés nélkül is változhatnak. Minden logó, terméknév és márkanév a saját tulajdonosának márkaneve vagy bejegyzett márkaneve, és azokat ennek tiszteletben tartásával említjük. Őrizze meg ezt a kézikönyvet későbbi tanulmányozás céljára. Figyelem: Ezt a terméket ezzel a jelöléssel láttuk el. Azt jelenti, hogy az elhasznált elektromos és elektronikus termékeket tilos az általános háztartási hulladékhoz keverni. Begyűjtésüket önálló begyűjtő létesítmények végzik. Copyright ©10CMP-WNUSB12
