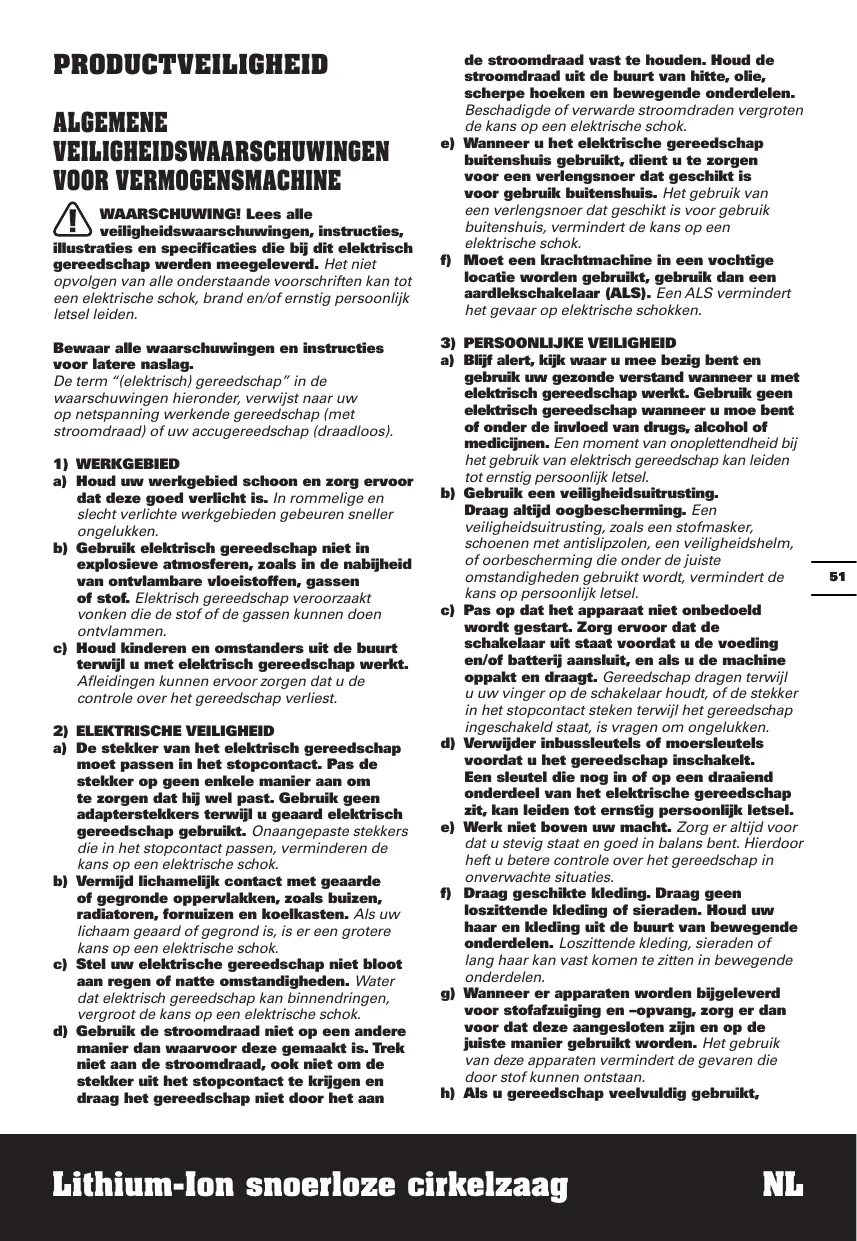

GEBRUIKSAANWIJZING WX527 WX527.9 WORX

veiligheidswaarschuwingen, instructies,

illustraties en specifications die bij dit elektrisch gereedschap werden meegeleverd. Het Niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden.

Bewaar alle waarschuwingen en instructies voor latere naslag.

De term "elektrisch) gereedschap" in de waarschuwingen hieronder, verwijst aan uw op netspanning werkende gereedschap (met stroomdraad) of uw accugereedschap (draadloos).

1) WERKGEBIED

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken.
b) Gebruik elektrisch gereedschap nicht in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschapveroorzaakt vonken die de stof of de gassen können doen ontvlammen.
c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Afleidingen können ervoor zorgen dat u de controle over het gereedschap verliest.

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers verwijl u geaard elektrisch gereedschap gebruikt. Ongaepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok.
b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok.
c) Stel uw elektrische gereedschap Niet bloot aan regen od natte omstandigheden. Water dat elektrisch gereedschap kan binnendringen, vergroot de kans op een elektrische schok.
d) Gebruik de strooimdraad Niet op een andere manier dan waarvoordeze gemaakt is. Trek Niet aan de strooimdraad, ook Niet om de stekker uit het stopcontact te kriijgen en draag het gereedschap Niet door het aan

de stroomdraad vast te houden. Houd de stroomdraad uit de buurt vanitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok.

e) Wonneer u het elektrische gereedschap buitenshuis gezrukt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gezruik buitenshuis. Het gezruik van een verlengsnoer dat geschikt is voor gezruik buitenshuis, verminder de kans op een elektrische schok.
f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS verminder het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanner u met elektrisch gereedschap werk. Gebruik geen elektrisch gereedschap wanner u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig personlijk letsel.
b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt worden, vermindert de kans op personlijk letsel.
c) Pas op dat het apparaat Niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakten draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken.
d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig personlijk letsel.
e) Werk Niet boven uw macht. Zorg er.altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situations.
f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of langhaar kan vastkommen te zitten in bewegende onderdelen.
g) Wanneer er apparaten worden bijgelevererd voor stofafzuiging en -opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruik van deze apparaten vermindert de geziven die door stof hunnen ontstaan.
h) Als u gereedschap veelvuldig gebruikt,

dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een acheltoze actie kan binnen een fractie van een seconde leiden tot ernst letsel.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

a) Forceer het gereedschap Niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert better werk af en werkt veiligers als het gebruikt worden op de snelheid waar het voor ontworpen is.
b) Gebruik het gereedschap Niet wanner de aan/uitschakelaar Niet functioneert. Gereedschap dat Niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd.
c) Haal de stekkeruit het stopcontact en/of verwijder de accu, indien.Deze kan worden verwijderd,uit het gereedschap voordat uinstallingen opveranderd,toebehoren verrangt of de machine opbergt.Dezepreventie veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap.
d) Berg gereedschap dat nicht gebrukt wordt buiten het bereik van kinderen op en LAST personen die nicht bekend zijn met het gereedschap of met dezeeiligheidsinstructies het gereedschap Niet bedieren. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk়n.
e) Onderhoden van het gereedschap en accessoires. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze Niet ergens vastzitten en controller op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap Niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken wordenveroorzaakt door slecht onderhoden elektrisch gereedschap.
f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder nsel vastlopen en is makkelijker te bedieren.
g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier Zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situatuies opleveren.
h) Houd de handgrepen en grijppopervlakten droog, schoen en vrij van olie en smeermiddel. Glibberige handgrepen en grijpopervlakken latent geen veilige hantering toe, en zorgen ervoor dat u geen controle heb't over het gereedschap in onverwachtte

omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

a) Laad het.Accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebrukt worden voor een ander type accupack.
b) Gebruik het gereedschap uitsluitend met het aangegeven.Accupak. Door het gebruik van andere accurpacks ontstaat de kans op letsel of brand.
c) Wanner het accupack Niet gebruikt worden, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, Munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kannen maken:tussen de contactpunter van de terminal. Het kortsluiten van de acuterinals kan zorgen voor brandwonden of brand.
d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof Niet aan. Wanner u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddelijk af te speelen met water. Wanner de vloeistof in de ogen kommt, dient u zo snel möglich een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken.
e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of hetveroorzaken van letsel.
f) Stel een accu of gereedschap Niet bloat aan vuur of extreme temperatuur. Blootstelling aan brand of een temperatuur boven 130^ kan explosie veroorzaken.
g) Volg alle instructies en laad de accu of het gereedschap Niet op buiuten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

6) SERVICE

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gelebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft.
b) Repareer nooit beschadigde accu's. Reparatie van accu's mag alleen worden uitgevoerd door de fabrikant of geautoriserde onderhoudstechnici.

VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

a) WAARSCHUWING: Houd handen uit de buurt van het zaaggedeelte van het

blad. Wanner beide handen de zaag vasthouden,
kunt u zich nicht in de handen zagen.

b) Reik nicht onder het werkobject. De beschermkap u n onder het werkobject Niet gegen het zaagblad beschermen.
c) Stel de zaagdiepe in op de dikte van het werkobject. Er moet minder dan een tand zichtaar�n onder het werkobject.
d) Houd het werkobject nooit met de handen vast of over uw been. Zet het werkobject vast op een stabel platform. Het is belangrijk om het object voldoende te ondersteunen, zodat uw lichaam Niet geraakt kan worden, het zaagblad Niet vast kan lopen en u de contrôle over de machine nicht verliest.
e) Houd de machine alleen vast bij de geisoleerde handgrepen, waneer uw werkzaamheden tot gezolg kuren hebdenDat het accesoir in contact komt met verborgen bedrading of het eigien netsnoer.

Komt het accessoire in contact met een spanningvoerende draad, dank omen de metalen delen van de machine onder spanning staan, wat dodelijk kan zijn voor de gebruiker.

f) Gebruik bij het schulpen altijd een langsgeber of een richtliniaal. Dit zorgt voor een nauwkeurige snede en u verminder de kans op een vastgelopen zaagblad.
g) Gebruik aktijd zaagbladen met opspandoorngaten van de juiste grootte en vorm. Zaagbladen die Niet overeenkomen met de hardware van de zaag zullen excentrisch draien waardoor u de controle over het apparaat verliest.
h) Gebruik nooit beschadigde of onjuiste bouten of ringen voor het zaagblad. De ringen en moeren voor het zaagblad zijn speciaal ontworpen voorheezaagzodatdezeproimal presteert enveiliggebruikt kan worden.

OVERIGE VEILIGHEIDSINSTRUCTIES VOOR ALLE ZAGEN

OORZAKEN EN VOORKOMING VAN TERUGSLAG:

• terugslag is een plotselinge reactie als het zaagblad klemt, vastloopt of niel goed uitgelijnd is. Hierdoor schiet de zaag omhoog, uit het werkobject enrichting de bediener;
  als het blad klemt of sterk vastloopt odomat de zaagsnede te smal wordt, stopt het zaagblad en als gevolg van de motorreactie schiet het apparatusa snel terug richting de bediener;
  als het blad knikt of Niet goed is uitgelijnd, zullen de tanden aan de achterkant van het blad in het bovenste oppervlak van het hout zagen, zodat het bladuit de zaagsnede komt en terugschiet richting de bediener.

Terugslag is het gevolg van verkeerd gebruik en/of onjuiste bediening of omstandigheden.

Dit kan voorkomen worden door de juiste Voorzorgsmaatregelen te nemen, zoals hieronder vermeld.

a) Houd de zaag goed vast en planta uw armen zodenig dat u de kracht van een terugslag kunt weerstaan. Ga met uw lichaam aan een van beiden zichen van het zaagblad staan, maar Niet op een lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag terugschiet, maar de kracht ervan kan worden weerstaan door de bediener, indien deze de juiste voorzorgsmaatregelen heeft getroffen.
b) Als het blad vastloopt, of als de snee om welke reden dan ook worden onderbroken, laut dan de schakelaar los en houd de zaag bewegingsloos in het materialia totdat het zaagblad volledig stilstaat Probeer nooit de zaag uit het werkobject te halen of terug te trekken verwijl het blad nog beweegt; dit kan een terugslagveroorzaken. Onderzoek en corrigeer zaken ter voorkoming van het vastlopen van het blad.
c) Als u de zaag opniew aanzet in het werkobject, centreer het zaagblad dan in de zaagsnede en controllerer of de zaagtanden nicht vastzitten in het materiala. Als het zaagblad vastloopt, kan deze omhoog gaan of een terugslag gezven zodra de zaag opniew worden gestart.
d) Ondersteun große panelen om zo het risico op het klemmen van het blad en terugslag te voorkomen. Grote panelen+kennen onder hun gewicht doorzakken. Ondersteuning dient te worden geplaatst aan beiden zijden onder het paneel, nabij de zaagsnede en de rand van het paneel.
e) Gebruik geen stompe of beschadigde zaagbladen. Onscherpe of onjuist ingestelde bladen produceren een smalle zaagsnede en dit zorgt voor extra frictie, het vastlopen van het blad en een terugslag.
f) Bladdiepte en de sluithefbomen voor het instellen van de aftschuing moeten goed zijn vergrendeld voordat u kunt gaan zagen. Als deze instellingen verschuivenijdens het zagen, kan het zaagblad vastlopen en een terugslag veroorzaken.
g) Wees extra zorgvuldig als urechtstreeks in een bestaande wand zaagt of andere blinde gebieden. Het uitstekende zaagblad zaagt möglichk in voorwerpen die een terugslag konnenveroorzaken.

VEILIGHEIDSINSTRUCTIES VOOR CIRKELZAAG MET DRAIENDE ZAAGKAP

Functie zaagkap

a) Controleer voor ieder gebruik of de) onderste beveiliging op de juiste manier is

vergrendeld. Gebruik de zaag Niet als de onderste beschemming Niet vrij beweegt en onmiddelijk sluit. Klem of bind de onderste beschemming nooit vast in de open positie.

Als de zaag onopzettelijk valt, kan de onderste bescherming verbuigen. Trek de onderste bescherming omhoog met de terugtrekhendel en zorg ervoor dat deze vrij kan bewegen en het blad of welk ander deel Niet raakt in alle hoeken of zaagdiepten.

b) Controller de werkung van de veer van de onderste bescherming. Als de bescherming en de veer Niet goed functioneren, dienen deze voor gebruik te worden gerepareerd.
De onderste beschemming werkt misschien nicht goed als gevolg van beschadigde onderdelen, gomachtige aanslag of vuil.
c) Verzekeren dat de gids plaat van de zaag nicht zal verschuivenijdens het uitvoeren van de "duik cut" wanner het blad aftschuing instelling is nicht op 90^ . Blade verschuiving zijaarts zar voorzaken bindend en waarschijnlijk schop terug.
d) Let erop dat de onderste bescherming aktijd over het blad zit voordat de zaag op een werkbank of de grond worden gezet. Bij een onbeschermd zaagblad waarbij de motor Niet actief is, loopt de zaag terug en snijdt deze in alles wat in de weg zit. Denk eraan dat het even duurt voordat het zaagblad stopt, nadat u de motor hebt uitgeschakeld.

EXTRA VEILIGHEIDSREGELS VOOR UW CIRKELZAAG

1. Gebruik alleen zaagbladen die door de fabrikant worden aanbevolen en beantwoorden aan EN 847-1, als ze bedoeld zijn voor hout en gelijaarkdige materiaielen.
2. Gebruik geen schuurschijven.
3. Gebruik alleen de bladdiameter(s) volgens de markeringen.
4. Identificier het juiste zaagblad voor het te zagen materiaal.
5. Gebruil allein zaagbladen die gemarkeerd zijn met een snelheid die glikel is aan of hoger dan de snelheid die op het apparata is vermeld.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen nicht gedemonteerd, geopend of vermietigd worden.
b) Sluit accrupacks nicht kort. Bewaar accrupacks nicht willekeurig in een doos of lade waar ze elkaar hunnen kortsluiten of

door geleidende voorwerpen kortgesloten hunnen worden. Houd het accapak op een afstand van andere metalen voorwerpen als paperclips, mumtsukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de accapak hunnen verbinden. Kortgesloten contacten van accurapsk hunnen brandwonden of brand verooorzaken.

c) Stel accupacks nicht bloat an warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accurpacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt .
g) Houd batterijcellen en accupacks schoon endroog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去 voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructions.
j) Laat accompanies nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accpack enkele koen op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20^ ± 5^) .
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type occupak geschikt is kan een brandveaar inhouden runawayer gebruikt met een ander type.
o) Gebruikt geen accupack dat Niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accompanies buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakketuit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen
!	Waarschuwing
	Draag oorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Afgedankte elektrische producten mogen bij het normale huisafval terechtkomen. Breng deze producten waar möglichelijk maar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
Li-Ion	Batterijen Niet weglooien. Breng lege accu'saar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt
	Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires worden verwijderd.
	Draag beschermende handschoenen
	Hout
	Metaal

Aluminium

Plastic

Tegels

Onjuist

Goed

Vergrendelen

Ontgrendelen

Diamant Schijf

Zaagblad (HSS)

Zaagblad (TCT)

Niet blootstellen aan regen of water

Niet verbranden

ONDERDELENLIJST

1. ZACHTE HANDGREEP
2. VASTE BOVENSTE ZAAGKAP
3. STOFZUIIGERADAPTER
4. UITLAAT VOOR ZAAGSEL
5. SPANINSTALLATIE PARALLELGGELEIDER
6. PARALLELGELEIDER
7. ONDERSTE BESCHERMKAP
8. VOETPLAAT
9. HENDEL ONDERSTE BESCHERMKAP
10. HENDEL VOOR DIEPTEVERSTELLING
11. UIT-KNOP VERGRENDELEN
12. AAN/UITSCHAKELAAR
13. ACCU
14. ONTGRENDELKNOP ACCUPACK *
15. VERGRENDELKNOP SPIL
16. ZAAGBLAD (ZIE FIG. B)
17. OUT VAN ZAAGBLAD (ZIE FIG. B)
18. BUITENSTE FLENS (ZIE FIG. B)
19. INBUSSLEUTEL (ZIE FIG. B)
20. Niet alle afgebeelde of beschreven toebehoren worden standardmeegeleverd.

TECHNISCHE GEGEVENS

Type WX527 WX527.9 (5 - aanduiding van machinerie, kenmerkend voor cirkelzaag)

		WX527	WX527.9
Spanning voor de oplader		100-240V ~ 50/60Hz	/
Nominale spanning		20 V --- Max**
Toerental onbelast		2500/min
Grootte van zaagblad	Zaagblad (TCT)	85mmx1.2mmx15mmx24T
Max. schaafdiepte		27mm
Aan-bevolen maximale materiaal-dikte	Hout	27mm

Gewicht machine		2.0kg	1.45kg
Draadmaat spil		M6
Dikte zaag-blad	Zaagblad (TCT)	0.8mm

**Spanning gemeten zonder belasting.

Beginspanning batterij bereikt maximum 20 volt.

Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	LpA:92.0dB(A)
A-gewogen geluidsver-mogen	LwA:103.0dB(A)
KpA & KwA	3.0dB(A)
Draag oorbescherming.

TRILLINGSGEGEVENS

Totale trillingswaarden (som triax vector) bepaald volgens EN 62841:

Trillingswaarde:

Zagen in hout	ah,w= 5,480m/s2
	Onzekerheid K= 1.5m/s2
Zagen in metaal	ah,M= 4,628m/s2
	Onzekerheid K= 1.5m/s2

De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standard testmethode en+kunnen worden gebruikt om gereedschappen te vergelijkken.

De totale waarde van trillingen en geluidsemissie konnen ook voor een Voorlopige beoordeling van deblootstelling worden gebruikt.

WAARSCHUWING: Trillingen en

geluidsemissie die tijdens het gebruik van het gereedschap optreden, hunnen verschellen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere varieties in de manier waarop het gereedschap worden gebruikt: Hoe de machine gebruikt worden en hoe het materiaal geseden de geboard worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en

of er anti-trilling en -geluidsaccessoires worden gebrukt.

De machine要去 geleruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructions.

Deze machine kan een trillingssyndroom in hand en armveroorzaken als hij Niet op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van hetblootstellingsniveau in de feitelijke

gebruksomstandigheden rekening worden gehonden met alle delen van de bewerking, zoals het moment dat de machine wordenuitgeschakeld en de toughen waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellings niveau over de tolate werkperiode aanzienlijk verminderen. Het risico op blootstelling aan trillingen en geluid verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires.

Plan de werkzaamheden zodate de taken met veel trillingen over een aantal段时间 anders prid worden.

TOEBEHOREN

	WX527	WX527.9
Zaagblad (TCT: 24T)	1	1
Zaagblad (HSS: 44T)	/	/
Diamant Schijf	/	/
Parallelgeleider	1	1
Stofzuigeradapter	1	1
Inbussleutel	1	1
Accu (WA3551.1)	1	/
Lader (WA3860)	1	/

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneeel kan u helpen en adviseren.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING:

Het gereedschap is bedoeld voor het in de lenghte en kruiselings zagen van hout, en andere materiaalen in rechte lijnen, terwijl he stevig op het werkstuk rust.

ASSEMBLAGE EN BEDIENING

Actie	Figuur
VOOR GEBRUIK
De accu verwijderen	Zie Fig. A1
De batterij opladen	Zie Fig. A2
De accu installeren	Zie Fig. A3
MONTAGE
Monteren En Verwijderen ZaagbladWAARSCHUWING:Verwijder vó Rodrat u het zaagblad verrangt algid eerst de accu!	Zie Fig. B
VeiligheidsschakelaarWAARSCHUWING:Leg uw handen Niet rond de grondplaat om letsel door het scherpe zaagblad te voorkopen	Zie Fig. C1, C2
Kruis- en schulpzagen OPMERKING: Om letsel door terugslag te voorkomen, mag u Niet beginnen te snijden tot het mes stabel loopt.	Zie Fig. D1, D2
Zaagdiepte Aanpassen	Zie Fig. E1, E2
Parallelgeleider	Zie Fig. F
Holte zagen	Zie Fig. G1, G2
Zaagsel Verwijderen	Zie Fig. H

Wordt de machine te heet, maar hem dan 2 à 3 minutes onbelast draaien om de motor af te koelen. Vermijd langdurig begebruik bij zeer rage snelheden. Bescherm de zaagbladen gegen schokken en stoten. Te sterke voorwaartse aandrukkracht beperkt de capaciteit van het gereedschap aanzienlijk en bekort de levensduur van het zaagblad. Zaagcapaciteit en zaagkwaliteit zich in belangrijke mate afhankelijk van de toestand en de tandvorm van het zaagblad. Gebruik waarom alleen scherpe, voor het te

bewerken materiaal geschichte zaagbladen.
Te gebruiken messen: 24 tanden voor algemeen
werk, ont. 40 tanden voor fijnere bewerkingen,
meer dan 40 tanden voor een zeer fjine bewerkingen
in delicate oppervlakken, diamant voor tegels,
cementplaat, enz.
Gebruik alleen de aanbevolen zaagbladen

ONDERHOUD

Verwijder het accu uit het gereedschap voordat u aanpassingen of onderhoudswerkzaamhedenuitvoert.

Houd uw gereedschappen scherp en schoon voor betere en veiligere prestaties. Volg de instructies voor het smeren en verrangen van toebehoren. Inspectorie periodiek de kabels van het gereedschap. Als ze beschadigd zijn moet u ze lately repareren door een erkend onderhoudscentrum. Uw gereedschap vereist geen smering of onderhoud. Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhonden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw elektrische gereedschap algijd op een droge plaats. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.

Is de voedingskabel beschadigd, dan要去 hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegd person.

Verwijder zaagsel en houtkrullen geregeld van de kap en de voetplaat om zeker te zichen van goede prestaties.

Voor gereedschap met accu's

De omgevingstemperatuur voor het gebruik en de opslag van het gereedschap ligtussen 0^ - 45^ De aanbevolen omgevingstemperatuur voor het oplaadsysteme tijdens het opladen ligtussen 0^- 40^

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkommen. Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt.Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

PROBLEM OPLOSSEN

Probleem	Mogelijk oorzaken	Mogelijk oplossing
Machine start nicht als de aan/uitschakelaar bediend worden.	Accu Niet aangesloten.Accu is leeg.Koolborstels versleten	Controler of de accu goed isaangesloten en of de aansluitingfunctioneert.De batterij opladenLaat de koolborstels door eenbevoegde reparateur verrangen.
Zaagdiepte is minder dan is ingesteld.	Opgehoopt zaagsel aan deachterkant van de voetplaat.	Schud het zaagsel weg. Overweeg omstofafzuiig te gebruiken.
Zaagblad draait door of slipt	Zaagblad zit Niet stevig vast op de as.	Verwijder het zaagblad en monteerhet zoals beschreiben onderMONTEREN EN VERWIJDERENZAAGBLAD.
Er worden geen rechte snede gemaakt.	Zaagblad is bot.Zaagblad is Niet goedgemonteerd.Zaagblad worden Niet goedgeleid.	Monteer een新模式cherp zaagblad.Controler of het zaagblad goedgemonteerd is.Gebruik een parallelle geleider.
Terugslag bij het beginnen van een snede	Zaagblad draait Niet snelgenoeg	Laat het zaagblad op smelheid komenvoordat u met zagen begint

CONFORMITEITVERKLARING

Wij, POSITEC Germany GmbH Gruner Weg 10,50825 Cologne,Germany

Verklaren dat het product
Beschrijing Snoerloze cirkelzaag
Type WX527 WX527.9 (5 - aanduiding van machinerie, kenmerkend voor cirkelzaag)
Functie Snijden van verschillende materialen met een draaiende getande zaagblad

Overeenkomt met de volgende richtlijnen:

2006/42/EC
2014/30/EU
2011/65/EU

Normen voldoen aan EN 62841-1 EN 62841-2-5 EN 55014-1 EN 55014-2

De person die bevoegd is om het technische bestand te compilenen,

Maam Marcel Filz
Adres Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany

2018/11/13
Allen Ding
Plaatsvervangend Chief Ingenieur,
Testen en Certificering
Positec Technology (China) Co., Ltd
18, Dongwang Road, Suzhou Industrial
Park, Jiangsu 215123, P. R. China

BEZPIECZENSTWO PRODUKTU

Functie de protectie
