BEDIENUNGSANLEITUNG WX527 WX527.9 WORX

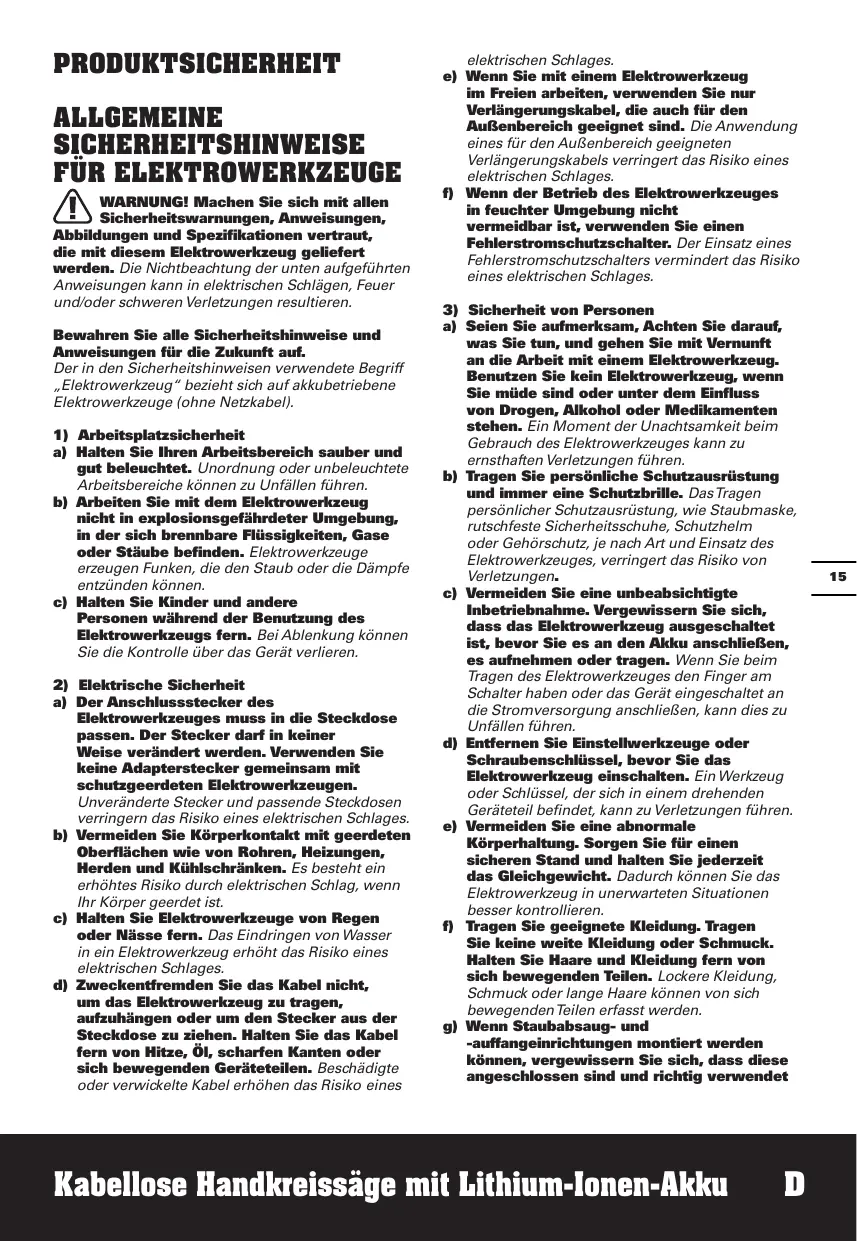

ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE

WARNING! Machen Sie sich mit allen Sicherheitswannungen, Anweisungen,

Abbildungen und Spezifikationen vertraut, die mit diesen Elektrowerkzeug gefelwert werden. Die Nichtbeachtung der unter aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringernd das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen SchLAGs.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringg das Risiko eines elektrischen SchLAGs.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen SchLAGs.

3) Sicherheit von Personen
a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzten Sie kein Elektrowerkzeug, wenn Sie mühde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an den Akku anschlossen, es aufnehmen oderlagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlossen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet

werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringn.

h) Vermeiden Sie, durch die tatsächige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorantieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und{sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariiert werden.
c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglen. Diese Vorsichtsmaßnahme verhinden den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionierten und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5) Verwendung und Behandlung des Akkuwerkzeugs
a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die damit vorgesehenen Aktus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgebung führten.
c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metalgengemünden, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspiken. Wenn die Flüssigkeit in die Augen kommt, nehem Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modifierte Akkus konnen unvorhersebare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen.
f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130^ kann zur Explosion führen.
g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
b) Führer Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden.

SICHERHEITSANWEISUNGEN FÜR ALLE SÄGEN

a) WARNUNG:kommenSiemitHlen Händen nicht in denSägebereichund

an das Sägeblatt . Wenn beiden hände die Kreissäge halten, kann das Sägeblatt diese nicht verletzen.
b) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.
c) Passen Sie die Schnittiefe an die Dicke des Werkstickes an. Es solte weniger als eine volle ZahnHOe unter dem Werkstuck sightbar sein.
d) Halten Sie das zu saggende Werkstück niemals mit der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Unterlage. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.
e) Halten Sie das Gerät nur an den isolierten Griffländen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
f) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenaugkeit und verringt er die Möglichkeit, dass das Sageblatt klemmt.
g) Verwenden Sie immer Sägeblätter in der richtigen Gröse und mit passender Aufnahmebohrung (z.B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.
h) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben (Flansche) oder -schrauben. Die Sägeblatt-Unterlegscheiben und -schrauben wurden speziell für ihre Säge konstruiert, für optime Leistung und Betriebssicherheit.

URSACHEN UND VERMEIDUNG EINES RÜCKSCHLAGES

URSACHEN EINES RÜCKSCHLAGS UND DIESBEZÜGLiche WARNHINWEISE

Ein Rückschlag ist die platzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, daß eine unkontrollierte Säge abhebt und sich aus dem Werkstück Heraus in Richtung der Bedienperson bewegt;
- Wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück;
- Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der

hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt hersaubbewegt und die Säge in Richtung der Bedienperson zurückspringt. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie die Säge fest und bringen Sie ihre Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit ihrer Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson die Rückschlagkräfte beherrschen, wenn geeignete Maßnahmen getroffen wurden.
b) Falls das Säeblatt klemmt oder das Sägen aus einem anderen Grund unterbrochen wird, halten Sie den Ein-Aus-Schalter los und halten Sie die Säge im Werkstoff ruhig, bis das Säeblatt vollständig still steth. Versuchen Sie niemals, die Säge aus dem Werkstück zu entfernen oder sie ruckwärts zuziehen, solange das Säeblatt sich bewegt oder sich ein Rückschlag ereignen können. Finden Sie die Ursache für das Klemmen des Säeblattes und beseitigen Sie diese durch geeignete Maßnahmen.
c) Wenn Sie eine Säge, die im Werkstuck steckt, wieder starten wollen, zentrierten Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück herausbewegen oder einen Rückslag verursachen, wenn die Säge erneut gestartet wird.
d) Stützen Sie große Platten ab, um das Risiko durch ein klemmendes Sägeblatt zu vermindern. Grosse Platten können sich durch ihr Eigengewicht durchbiegen. Platten müssen auf beiden Seiten, sowohl in der Höhe des Sägespaltes als auch am Rand, abgestützt werden.
e) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.
f) Ziehen Sie vor dem Sagen die Schnittiefenund Schnittwinkeleinstellungen fest. Wenn sich während des Sagens die Einstellungen verändern, kann sich das Sageblatt verklemmen und ein Ruckschlag aufreten.
g) Seien Sie besonderss vorsichtig, wenn sich sagen in einen verborgenen Bereich, z. B. in einer bestehenden Wand. Das eintauchende Sägeblatt kann beim Sagen in verborgene Objekte blockieren und einen Rückschlag verursachen.

SICHERHEITSHINWEISE FÜR TAUCHSÄGE

Schutzfunktion

a) Überprüfen Sie vor jeder Benutzung, ob die andere Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die andere Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die andere Schutzhaube niemals in geöffnter Position fest. Soltte die Säge unbeabsichtigt zu Boden fallen, kann die andere Schutzhaube verbogen werden. Öffnen Sie die Schutzhaube mit dem Rückziehhebel und stellen Sie safer, dass sie sich frei bewegt und bei allen Schnittwinkeln und -tiefen weder Sägeblatt noch andere Teile berührt.
b) Überprüfen Sie die Funktion der Feder für die untere Schutzhaube. Lassen Sie das Gerät vor dem Gebrauch warten, wenn die untere Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Ablagerung von Spanen halten die untere Schutzhaube verzögert arbeiten, ggf mit Pinsel oder Druckluft reinigen.
c) Versichert, dass die Führungsplatte der Säge nicht verlagert wird während der Durchführung der "stürzen schaden", wenn die Klinge Fase Einstellung wird nicht bei 90^ . Blade seitliche Verschiebung verursachen wird verbindlich und wahrseinlich abschalten.
d) Legen Sie die Säge nicht auf der Werkbank oder auf dem Boden ab, ohne dass dieunte Schutzhaube das Sägeblatt bedeckt. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnitrichtung und sigt, was ihm im Weg ist. Beachten Sie darauf die Nachlaufzeit der Säge.

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR KREISSAGEN

1. Verwenden Sie ausschließlich vom Hersteller empfohlene Sageblätter konform mit EN 847-1, wenn Sie Holz und ähnliche Materialien bearbeiten.
2. Benutzen Sie keinerlei Schleifscheiben.
3. Verwendten Sie nur Sägeblätter mit einem Durchmesser entsprechend den Kennzeichnungen.
4. Ermitteln Sie das korrekte Sägeblatt für das jeweils zu schneidende Material.
5. Verwenden Sie nur Sägeblätter, die mit einer Geschwindigkeit gekennenchnet sind, die der auf dem Werkzeug angegebenen entspricht bzw. darüber liegt.

SICHERHEITSHINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschlieben. Akkupacks nicht wahlos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschlieben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist这点es von Metallgegenständen fernzuhalten, wie etwa Börklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieiklemmen berühren konnten. Das Kurzschlieben der Batterieiklemmen kann Verbrennungen bzw. einen Brand verursachen.

c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommt. Soltte dies Dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spullen und einen Arzt aufsuchen.
f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Solten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer diesen Anweisungen beachten und den korrekten Ladevorgang ausfuhren.
j) Alkupack bei Nichtverwendung nicht langere Zeit auflagen halten.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Alkupacks Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
m) Beim Entsorgen von Alkupacks sollenn Alkupacks mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von WORKX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupack geeignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgebung darstellen.
o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.

p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
s) Ordnungsgemäß entsorgen.

SYMBOL

Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen

WARNING!

Tragen Sie einen Gehörschutz

Tragen Sie eine Schutzbrille

Tragen Sie eine Staubmaske

Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollenen nach Möglichkeit zu einer Recyclungstelle gebracht werden. Ihrzuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu keinse Auskunft.

Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu ihrer lokalen Sammel- oder Recyclingstelle

Stellen Sie sicher, dass der Akku vor dem Wechseln des Zubehörs entwickelt wird.

Schutzhandschuhe/TRagen

Holz

Metall

Aluminium

Plastik

Fliese

Falsch

Richtig

Verriegeln

Entriegeln

Normales Sägeblatt

HSS Sägeblatt

TCT Sägeblatt

Vor Regen und Feuchtigkeit schützen

Nicht verbrennen

KOMPONENTEN

1. SOFTHANDGRIFF
2. FESTER OBERER SCHUTZ
3. STAUBSAUGERADAPTER
4. STAUBSAUGER-ANSCHLUSS
5. PARALLELFUHRUNG-KLEMMBEFESTIGUNG
6. PARALLELANSCHLAG
7. UNTERE SCHUTZHAUBE
8. GRUNDPLATTE
9. RÜCKZIEHHEBEL
10. TIEFENEINSTELLUNGSSHEBEL
11. FREIGABE-TASTE
12. EIN/AUS-SCHALTER
13. AKKU *
14. AKKUVERRIEGELUNG *
15. SPINDEL-STOPP-TASTE
16. SÄGEBLATT (SIEHE ABB. B)
17. SCHRAUBE FÜR SÄGEBLATTBEFESTIGUNG (SIEHE ABB.B)
18. AUSSETER FLANSCH (SIEHE ABB. B)

19. SCHRAUBENSCHLUSSEL (SIEHE ABB. B)

20. Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX527 WX527.9 (5 - Bezeichnung der Maschine, Repräsentant der Kreissäge)

		WX527	WX527.9
Spannung Ladegerät		100-240V ~ 50/60Hz	/
Akku Gleich-Spannung		20 V --- Max**
Ohne Last (Nenn-) Geschwindigkeit		2500/min
Blatt-durchmesser	TCT Sägeblatt	85mmx1.2mmx15mmx24T
Max. Schnitttiefe		27mm

Maximale Material-dicke(emp-fohlen)	Holz	27mm
Gewicht		2.0kg	1.45kg
Spindelgewinde größte		M6
Sägeblatt-stärke	TCT Sägeblatt	0.8mm

**Spannung ohne Arbeitslust gemessen.
Anfangsakkuspannung erreicht maximal 20 Volt.
Nennspannung ist 18 Volt.

INFORMATIONENÜBER LÄRM

Gewichteter Schalldruck	LpA:92.0dB(A)
Gewichtete Schalleistung	LwA:103.0dB(A)
KpA& KwA	3.0dB(A)
Tragen Sie einen Gehorschutz.

VIBRATIONSINFORMATION

Vibrations Gesamt Messwertermittlung gemäß EN 62841:

Vibrationsemissionswert:

Schnitt in Holz	ah,w= 5,480m/s2
	Unsicherheit K= 1.5m/s2
Schnitt in Metall	ah,m= 4,628m/s2
	Unsicherheit K= 1.5m/s2

Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden.

Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert konnen auch fur eine anfängliche Beurteilung der Beeinträchtigung verwendet werden.

WARNING: Die Vibrations- und

Lärmemissionen bei der eigentlichen Nutzung

des Elektrowerkzeugs konnen vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welcher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispieren und verschiedene Einsatzmöglichen des Werkzeugs:

Wie das Werkzeug verwendet wird und Materialen geschritten oder angebohrt werden.

Das Werkzeug ist in gutem Zustand und gut gepflegt.

Verwendung des richtigen Zubehörs für das

Werkzeug und Gewährleistung seiner Schäfte und seines gutezustands.

Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Larmschutzzubehör verwendt wird.

Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird.

Wird这点es Werkzeug nicht anemessen gehandhat, kann es ein Hand-Arm-Vibrations-syndrom erzeugen.

WARNING: Um bereits zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnittene während tatsächcher

Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden.

Hilft darauf, das Risiko der Vibrations- und Lärmbelastung zu minimieren.

Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter.

Pflegen Sie这点es Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfetung (wo erforderlich).

Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör.

Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen.

ZUBEHÖRTEILE

	WX523.1	WX523.9
TCT Sägeblatt (24T)	1	1
HSS Sägeblatt (44T)	/	/
Diamantscheibe	/	/
Parallelanschlag	1	1
Staubsaugeradapter	1	1

Inbusschlüssel	1	1
Akkpack (WA3551.1)	1	/
Lader (WA3860)	1	/

Wir empfehlen Ihnen, sümttliche Zubehörteile beim selbst Fachhandl zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhandl berät Sieigeria.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Das Gerät ist für gerade Längs- und Querschnitte in Holz, Aluminium, PVC-Rohr, Fliesen, usw. bei fester Auflage auf dem Werkstück ausgelegt.

MONTAGE UND BEDIENUNG

Massnahme	Abbildung
VOR INBETRIEBNAHME
Entnahmen des Akkupacks	Siehe Abb. A1
Aufladen des Akkus	Siehe Abb. A2
Einsetzen des Akkupacks	Siehe Abb. A3
MONTAGE
Sägeblatt Montieren Und EntfernenWarningUNG: Entfernen Sie immer erst den Akku, bevor Sie das Sägeblatt wechselne!	Siehe Abb. B
Sicherheits-Ein-/Ausschalter WarningUNG: UM Schnittverletzungen durch scharfe Sägeblättter zu vermeiden, halten Sie ihre Höhe von der Sockelplatte fern.	Siehe Abb. C1, C2
Quer- und Längsschnitt HINWEIS: Um Verletzungen durch Rückschläge zu vermeiden, starten Sie den Schneidvorgangitte erst, wenn das Sägeblatt stabil lauft.	Siehe Abb. D1, D2
Schnitttiefe anpassen	Siehe Abb. E1, E2
Parallelanschlag	Siehe Abb. F
Taschenschnitte	Siehe Abb. G1, G2
Entfernung Von Sägemehl	Siehe Abb. H

TIPPS ZUR ARBEIT MIT IHREM WERKZEUG

Wenn Ihr Elektrowerkezug zu heiß werden solte, setzen Sie es zur Kühlung des Motors etwa zwei bis drei Minuten lang unbelastet laufen. Vermeiden Sie länger Arbeiten bei niedrigen Geschwindigkeiten.

Schützen Sie Sägeblätter vor Stöß und Schlag.

Zustarker Vorschub senkt erheblich das

Leistungsvermögen des Gerätes und verringt die Lebensdauer des Säeblattes. Die Säegeleistung und die Schnittqualität hängen wesentlich vom Zustand und der Zahnform des Säeblattes ab. Deshalb nur scharfe und für den zu bearbeitenden Werkstoff geeignete Säeblätter verwenden.

Wahl der Sägeblätter: 24 Zähne für allgemeine Arbeiten, ca. 40 Zähne für feinere Schnitte, mehr als 40 Zähne für sehr feine Schnitte in schwierige Oberflächen.

Nur empfohlene Sageblätter verwenden

WARTUNG

Entfern Sie das Akkupack aus dem Werkzeug, bevor Sie Einstellungen, Service- oder Wartungsarbeiten daran durchfuhren.

Halten Sie Werkzeuge für bessere und sichere Leistung scharf und sauber. Befolgen Sie die Anweisungen zum Schmieren und Auswechseln von Zubehör. Prüfen Sie die Werkzeugkabel regelmäßig; halten Sie die bei Schäden von einer autorisierten Serviceeinrichtung reparieren. Ihr Werkzeug besteht keine zusätzliche Schmierung oder Wartung. Es gibt keine vom Anwender zu wartenden Teile in dieser Elektrowerkzeug. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln.

Wischen Sie es mit einem trockenen Tuch sauber.
Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie davon, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Halten Sie alle Bedienelemente staubfrei.

Lassen Sie ein beschädigtes Netzkabel vom Hersteller, von einem Fachhändler oder von einerähnlich qualifizierten Person austauschen, um eine Gefährung zu vermeiden.

Entfernen Sie in regelmäßigen Abständen Staub und Sagespane von der Schutzvorrichtung und der Grundplatte, um eine optimale Betriebsleistung zu gewährleisten.

Bei Akkuwerkzeugen

Der Umgebungstemperaturbereich für die Nutzung und Lagerung von Werkzeug und Akku liegt zwischen 0^ und 45^ .

Der empfohlene Umgebungstemperaturbereich für die Ladestation liegt zwischen 0^ und 40^ .

UMWELTSCHUTZ

Elektroprodukte)dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern

soilten nach Mochlichkeit zu einer Recyclingsstelle gebracht werden. Ihr zuständigen Behörden oder Ihr Fachhandliger geben l'Hnen hierzuigeria Auskunft.

Symptome	Mögliche Ursachen	Lösungsmöglichkeit
Werkzeug startet nicht, wenn der Ein/Ausschalter betätig wird.	Akkupack nicht angeschlossen.Akkupack ist ausgeschaltet.Kohlebürste ist abgenutzt	Stellen Sie safer, dass das Akkupack an eine Funktionierende Steckdose angeschlossen ist.Lassen Sie die Kohlebürste vom geschulten Kundendienst ersetzen.
Schnitttiefe ist geringer als eingestellt.	Sägemehl hat sich hinteren an der Grundplatte angesammelt.	Schütteln Sie das Sägemehl Heraus.Erwägen Sie den Anschluss eines Staubsaugers für den Staubaffang.
Sägeblatt trudelt oder verrutscht	Sägeblatt liegt nicht fest an der Spindel an.	Entfernen Sie das Sägeblatt und montieren Sie es neu gemäß der Beschreibung im Abschnitt Sägeblatt Montieren Und Entfernen.
Sägeblatt schneidet keineGPCine.	Sägeblatt ist stumpf.Sägeblatt ist nicht richtig montiert.Sägeblatt wird nicht richtig geführt.	Bringen Sie ein neues, scharfes Sägeblatt an der Säge an.Vergewissen Sie sich, dass das Sägeblatt richtig montiert ist.Parallefuhrung verwenden.
Sägeblatt erzeugt beim Ansetzen eines Schnitts einen Rückschlag	Sägeblatt rotiert nicht schnell genug	Warten Sie, bis das Sägeblatt seine volle Drehzahl erreicht, bevor Sie mit dem Schneiden beginnen.

KONFORMITÄTSERK-LÄRUNG

Wir, POSITEC Germany GmbH GrunerWeg 10,50825 Cologne,Germany

Erklaren hiermit, dass unser Produkt Beschreibung Kabellose Kreissäge Typ WX527 WX527.9 (5 - Bezeichnung der Maschine, Repräsentant der Kreissäge) Funktionen Schneiden verschiedener Materialien mit einer rotierenden Zahnhobeleisen

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2014/30/EU

2011/65/EU

Werte nach EN 62841-1 EN 62841-2-5 EN 55014-1 EN 55014-2

Zur Kompilierung der technischen Datei ermächtigte Person.

Name Marcel Filz
Anschrift Positec Germany GmbH
Grüner Weg 10, 50825 Cologne, Germany

2018/11/13
Allen Ding
Stellvertretender Chefingenieur, Prüfung und Zertifizierung
Positec Technology (China) Co., Ltd
18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. China

SECURITE DU PRODUIT

AVERTISSEMENTS DE SECURITE GENÉRAUX POUR L'OUTIL

Adresse Positec Germany GmbH

Grüner Weg 10, 50825 Cologne, Germany

2018/11/13

Allen Ding

2) ELEKTRISCHE VEILIGHEID

BIZTONSÁGIELOÍRÁSOKA BEMERİTO VAGAST LEHETÖVÉ TEVO FÜRÉSZRE VONATKOZOAN

VEDELMI FUNKCIó
