GEBRUIKSAANWIJZING WX693 - WX693.9 WORX

De volgende compatibile merken zijn handelsmerken van derde partijen en kuren door de respectievelijke eigenaren geregisteerd zijn: Black & Decker, Bosch, Chicago Electric, Craftsman, Dremel, Fein, Genesis, Makita, Mastercraft, Milwaukee, Performax, Porter Cable, Ridgid, Ryobi, Skil, and Tool Shop.

Niet alle aufgebeide of beschreiben toebehoren worden standardm meegeleverd.

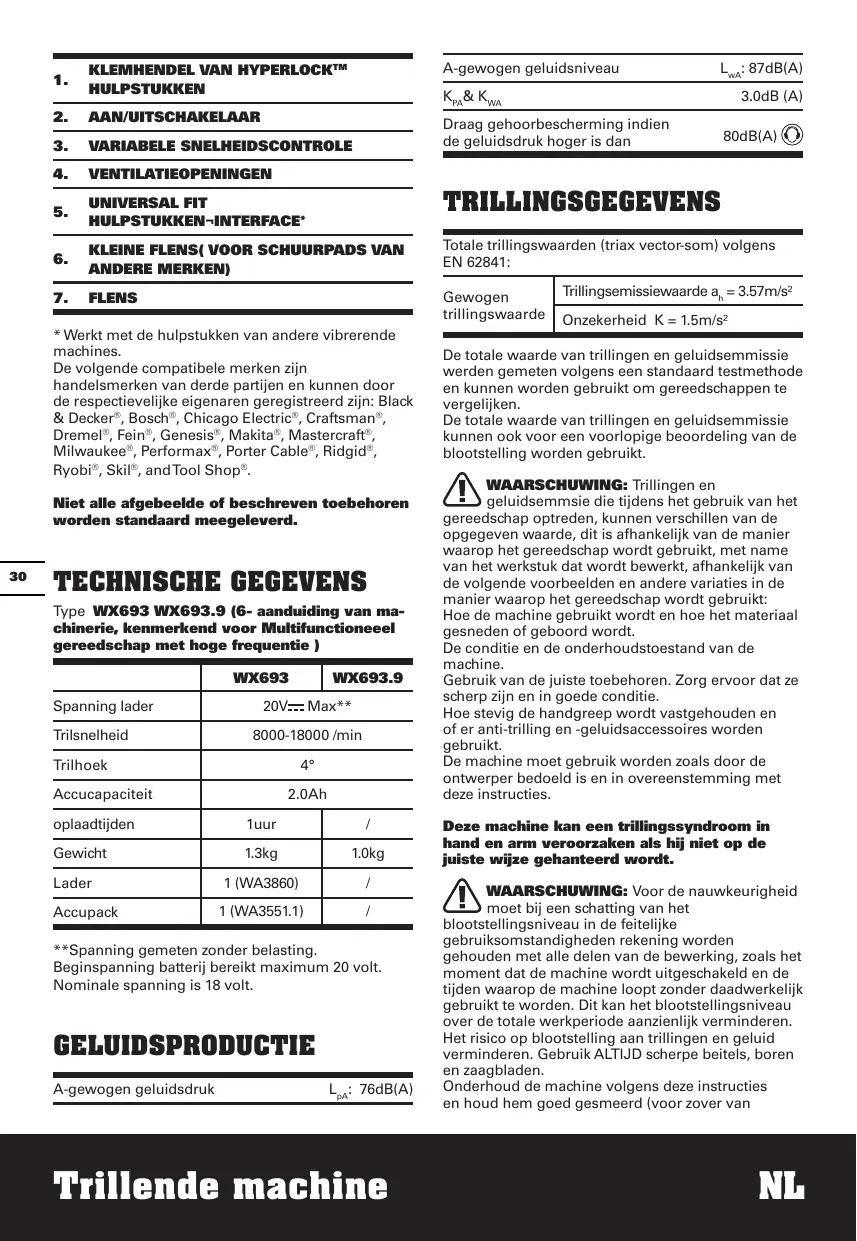

TECHNISCHE GEGEVENS

Type WX693 WX693.9 (6- aanduiding van machinerie, kenmerkend voor Multifunctioneel gereedschap met hoge frequente)

	WX693	WX693.9
Spanning lader	20V=Max**
Trilnelheid	8000-18000 /min
Trilhoek	4°
Accucapaciteit	2.0Ah
oplaadtijden	1uur	/
Gewicht	1.3kg	1.0kg
Lader	1 (WA3860)	/
Accupack	1 (WA3551.1)	/

**Spanning gemeten zonder belasting.
Beginspanning batterij bereikt maximum 20 volt.
Nominale spanning is 18 volt.

GELUIDSPRODUCTIE

A-gewogen geluidsdruk

A-gewogen geluidsniveau	LwA: 87dB(A)
KPA & KWA	3.0dB (A)
Draag gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENs

Totale trillingswaarden (triax vector-som) volgens EN 62841:

Gewogen trillingswaarde	Trillingssemissiewaarde ah = 3.57m/s2
	Onzekerheid K = 1.5m/s2

De totale waarde van trillingen en geluidsemmissie werden gemeten volgens een standard testmethode en+kunnen worden gebruikt om gereedschappen te vergelijkken.

De totale waarde van trillingen en geluidsemmissie konnen ook voor een voorlopige beoordeling van deblootstelling worden gebruikt.

WAARSCHUWING: Trillingen en

geluidsemmsie die tijdens het gebruik van het gereedschap optreden, hunnen verschellen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap worden gebruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere varieties in de manier waarop het gereedschap worden gebruikt: Hoe de machine gebruikt worden en hoe het materiaal gesedeno of geboord worden.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

Hoe stevig de handgreep worden vastgehonden en of er anti-trilling en -geluidsaccessoires worden gebruikt.

De machine要去 geleruk worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en armveroorzaken als hij nicht op de juiste wijze gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid

moet bij een schatting van het

blootstellingsniveau in de feitelijke
gebruiksomstandigeden rekening worden
gehonden met alle delen van de bewerking, zoals het
moment dat de machine wordtuitgeschakeld en de
tijden waarop de machine loopt zonder daadwerkelijk
gebruikt te worden. Dit kan het blootstellingsniveau
over de totale werkperiode aanzienlijk verminderen.
Het risico op blootstelling aan trillingen en geluid
verminderen. Gebruik ALTIJD scherp beitels, boren
en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van

toepassing).

Als het gereedschap regelmatig worden gebruikt, investeer dan in anti-trilling en -geluidsaccessoires. Plan de werkzaamheden zodate taken met veel trillingen over een,aantal dagen versuspread worden.

VEILIGHEIDSINSTRUCTIE VOOR HET SNIJDEN

Houd het gereedschap vast bij de geisoleerde handgrepen wanner de zaag in contact zou kuren komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok sunt krijgen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellsen en accupacks mogen nicht gedemonteerd, geopend of vermietig worden.
b) Sluit accurpacks nicht kort. Bewaar accurpacks nicht willekeurig in een doos of lade waar ze elkaar+kortsluiten of door geleidende voorwerpen kortgesloten+kunnen worden. Houd het occupapk op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en anderekleine metalen voorwerpen die de contacten van de occupapk+kunnen verbinden. Kortgesloten contacten van accurpacks+kunnen brandwonden of brandveroorzaken.
c) Stel accupacks nicht bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks nicht bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof Niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanner een batterij of accupack is ingeslikt .
g) Houd batterijcellen en.Accupacks schoon en droog.
h) Veeg de aansluitingen van het unpack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks要去 voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructions.
j) Laat accompanies nicht langdurig opladen als ze nicht worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale

kamertemperatuur (20^ ± 5^) .

m) Wanner u accupacks wegwerpt, dient u accupacks van verschillende elektrchochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor een type accapack geschikt is kan een brandevaar inhouden wanner gebruikt met een ander type.
o) Gebruikt geen accupack dat nicht bedoeld is voor gebruik met deze apparatuur.
p) Houd accompanies buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het Niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLEN

	Lees de gebruikershandleiding om het risico op letsels te beperken.
	Waarschuwing
	Draag oorbescherming.
	Draag een veiligheidsbril.
	Draag een stofmasker.
Li-Ion	Batterijen nicht weggooien. Breng lege accu'saar een recyclungcentrum of inzamelpunt voor chemisch afval bij u in de buurt.

Niet blootstellen aan regen of water.

Niet verbranden.

Vermijd letselgevaar door de scherpe randen van de accessoires.

De accessoires können zeer heet worden terwijl u werk, wat een brandwondenrisico kan veroorzaken!

Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires worden verwijderd.

Draag beschermende handschoenen.

Hoge oscillatiefrequentie.

Lage oscillatiefrequentie.

Het ledlampje is een indicator van de batterijcapaciteit die begint te knipperen als de batterij bijna op is.

Afgedankte elektrische producten mogen nicht bij het normale huisafvalterechtkommen. Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

xINR18/65-y: Cilindrische

lithiumionbatterijcellen met maximale diameter van 18mm en maximale hoogte van 65mm; "x" staat voor een aantal cellen dat in series is aangesloten, blanco indien 1; "-y" staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1.

BEDIENINGSINSTRUCTIES

OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap.

GEBRUIK VOLGENS BESTEMMING

Het elektrische gereedschap is bestemd voor het zagen en afkanten van houtmaterialien, kunststof, gips, non-ferrometalen en bevestigingselementen (zoals nagels en klemmen), het bewerken van zachte wandte-gels en het droog schuren vankleine oppervlakken. Het is bij uitstek geschikt voorwerkzaamheden langs opstaande en aansluitende randen.

ASSEMBLAGE EN BEDIENING

Actie	Afbeelding
Montageaccessoires	Zie Afb. A-C
Montage van het schurpapier	Zie Afb. D
De aan-/uitschakelaar bedieren	Zie Afb. E
De variabile slenlheidskeuze gebruiken	Zie Afb. F
De batterijen verwijderen of installeren	Zie Afb. G
Ledlampje	Zie Afb. H

De variabele snugheidskeuze kan worden gebruikt om de optimale trillingsfrequentie in te stellen aan de hand van de gebruekte accessoires en de bijbehorende toepassing.

Oscillatifrequency	Toepassing
Hoge oscillatifrequency:	Schuren, zagen, raspen en polijsten van steen en metaal.
Lage oscillatifrequency:	Schrapen, polijstlakken

	Afb	Naam	Toepassing
Zagen		Universeel blad	Hout, plastic, glasvezel, nagels, non-ferrometalen,dunne metaalplaat, verhard vulmaterialiaal
		Universeel blad	Hout, plastic, stapelmuur
		Precisie-houtsnijblad	Hout, zacht plastic
		HSS Segmentzaagblad	Hout, plastic, glasvezel, non-ferrometalen, dunne metaalplaat, verhard vulmaterialiaal
Schuren		Schuurblok	Hout, plastic, verhard vulmaterialiaal
		Vingervormige schuurschijf	Hout, plastic, verhard vulmaterialiaal
Raspen		Driehoekige rasp	Hout, plastic, verharde kleefstoffen, keramisch materiaaal,metselwerk
		Vingerrasp	Hout, plastic, verharde kleefstoffen, keramisch materiaaal,metselwerk
Voegspecie verwijderen		Blad met carbidekorrels	Pleister, poreus beton, metselwerk
		Blad met diamantkorrels	Keramieken en stenen tegels, cementvezelplaat
Schrapen		Stijve schraper	Keramieken en stenen tegels, cementvezelplaat
		Flexibel schraapmes	Elastische afdichtmiddelen, verf, lijmresten, vloerkleed

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap haeft aangekocht. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

OPMERKING: Zorg bij het invallen en bij het zagen met een lichte pendelbeweging voor een voldoende spaanafvoer.

Het zaagblad blijft langer bruikbaar wonneer het gelijkmatig sligt. Draai waaroor het zaagblad los, draai het iets verder en span het wee vast.

Zaag of schuur met een constante beweging en lichte druk.

Stevig vastdrukken vergroot de afname nicht. Het schuurblad verslijt alleen maar sneller.

Wordt de machine te heet, vooral bij het werken met een lage snelheid, zet de snelheid dan op het maximum en laat de machine 2 à 3 Minutes onbelast draaien om de motor te koelen. Vermijd langdurig gebruik bij een lage snelheid. Houd het mes altijd scherp.

Zorg ervoor dat het werkstuk stevig gemonteerd of vastgeklemd is zodate het Niet kan bewegen.

Elke beweging van het materiaal kan de kwaliteit van het snijden of schuren beinvloeden.

Start de machine als u met werken begint en schakel hem pas uit als ukaar bent.

Begin nicht met schuren als het schuurpapier nog nicht gemonteerd is.

Pas op dat het schuurpapier Niet wegschuurt. U beschadigt daarmee het schuurvlak. De garantie dekt geen schade en slijtage van het schuurvlak.

Gebruik grof papier om ruwe oppervlakten te schuren, middelmatig papier om oppervlakken glad te makeen en fjir papier voor de laatste afwerking. Test de werking zo nodig om afvalmateriaal.

Te veel kracht maakt uw werk minder efficien en overbelast de motor. Door een toebehoren geregeld teervangen blijft het werk efficien.

ONDERHOUD

Uw gereedschap vereist geen smering of onderhoud.
Dit gereedschap bevat geen onderden die door de gebruiker dieren te worden onderhoven. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaking van uw elektrische gereedschap.

Veeg schoon met een droge doeok. Bewaar uw elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopeningen van de motor schoon. Houd alle bedieningselementen vrij van stof.

De omgevingstemperatuur voor het gebruik van het gereedschap en de accu en de opslag ligtussen 0^ en 45^ .

De aanbevolen omgevingstemperatuur voor het laadsystem eismijdens het opladen ligtussen 0^ en 40^ .

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogenniet bij het normale huisafvalterechtkommen.

Breng deze producten waar möglichnestaar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving WORX Sonicrafter

Type WX693 WX693.9(6- aanduiding

van machinerie, kenmerkend voor

Multifunctioneel gereedschap met hoge频繁性)

Functie Schuren, zagen, raspen, schrapen, polijsten

Overeenkomt met de volgende richtlijnen

2006/42/EC

2011/65/EU

2014/30/EU

Standards in overeenstemming met

EN 62841-1

EN 62841-2-4

EN 55014-1

EN 55014-2

De person die bevoegd is om het technische bestand te compileren,

Naam: Russell Nicholson

Adres: Positec Power Tools (Europe) Ltd

Plaatsvervangend Chief Ingenieur, Testen en

Certificering

OBS: Innan du anvander verktyget, lss nogaigenom braksanvisingen.

NAMENUPORABE

Elektricno orodje je predvideno za zaganje in oblikovanje lesenih materialov, plastike, mavca, nezelezni kovin in sponskikh elementov (npr. zebljev in sponk) ter obdelovanju mekhih stenskih opek in suhemu brusenju manjsih povrsin. Posebej je primerno za delo blizu robov ter rezanju izpiranjem.

MONTERING OCH HANTERING

Voorzichtig behandelen.

Beschadigde accu Niet opladen of transporteren.

Brandgevaar.
