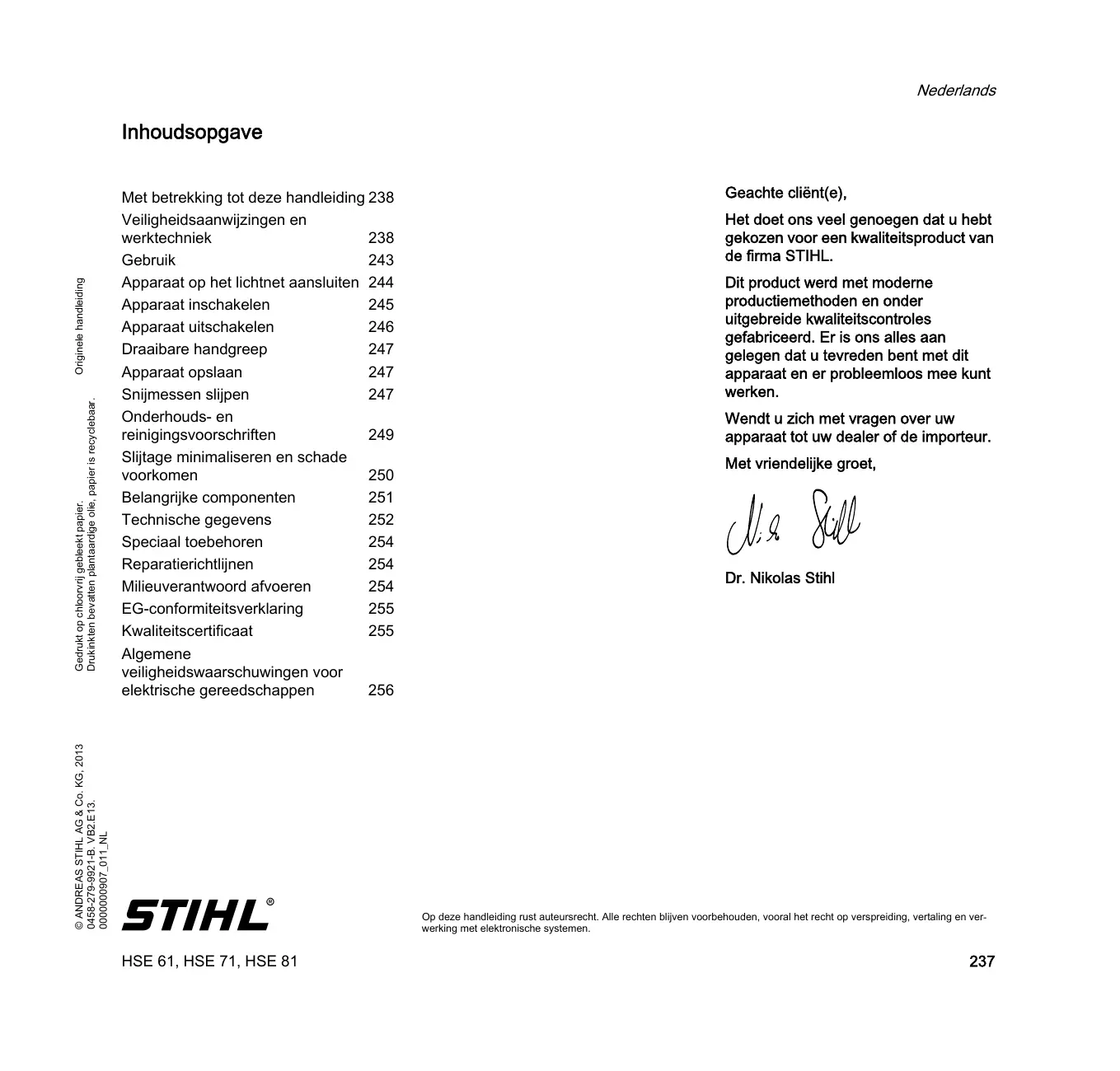

GEBRUIKSAANWIJZING Hse71-600 STIHL
Met betrekking tot deleze handleiding 238
Veiligheidsaanwijzingen en
werktechniek 238
Gebruik 243
Apparaat op hetlichtnet aansluiten 244

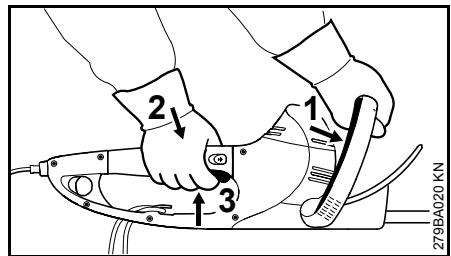

Apparaat inschakelen 245

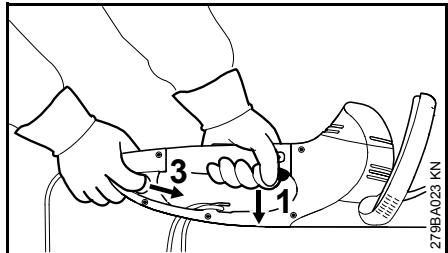

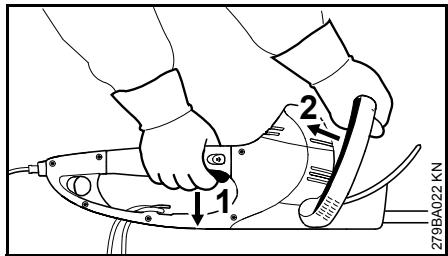

Apparaat uitschakelen 246
Draabare handgreep 247
Apparaat opslaan 247
Snijmessen slijpen 247
Onderhouds-en reinigingsvoorschriften 249
Slijtage minimalisieren en schade voorkomen 250
Belangrjke componenten 251
Reparatierichtlijnen 254
Milieuverantwoord afvoeren 254
EG-conformiteitsverklaring 255
Kwaliteitscertificaat 255
Algemene
veiligheidswaarschuwingen voor
elektrische gereedschappen 256
STIHL
Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitproduct van de firma STIHL.
Dit product werd met moderne productiemethoden en onderuitgebrende kwaliteitstcontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken.
Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur.
Met vriendelijke groet,
i.e. skill
Dr. Nikolas Stihl
Met betrekking tot deze handleiding
Symbolen
Alle symbolen die op het apparaat+zijn aangebracht worden in deze handleiding togetelicht.
Codering van tekstblokken
WAARSCHUWING
Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materièle schade.
LET OP
Waarschuwing voor beschadiging van het apparaat of afzonderlijke componenten.
Technische doorontwikkeling
STIHL werkdt continu aan de verdere ontwikkeling van alle machines en apparaten; wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons waarom ook voor.
Aan gegevens en afbeeldingen in deze handleiding kuren dan ook geen aanspraken worden ontleend.
Veiligheidsaanwijzingen en werktechniek
Speciale veiligheidsmaatregelen zich nodig bij hetwerken met dit motorapparaat, omdat de messenzeer scherp zich en odomater met elektricitiert wordengewerkt.
De gehele handleiding voor de eerste ingebruikneming aandachtig doorlezen en voor later gebruik goed opbergen. Het Niet in acht nemen van de handleiding kan levensgevaarlijk+zijn.
van de handleiding kan levensgevaarlijk zijn.
De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere, in acht nemen.
Wie voor het eerst met het motorapparaat werk: door de verkoper of door een andere deskundige lately uitlegger hoe men hiermee veilig kan werken – of deelnemen aan een cursus.
Minderjarigen mogen nicht met het motorapparaat werken - behaltejongeren boven de 16aar, die ondertoezichteren met het apparaat te werken.
Kinderen, dieren en toeschouwers op afstand honden.
Als het motorapparaat Niet worden gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht. Het motorapparaat zo opbergen dat onbevoegden er geen toegang toe hebben.
De gekruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gezaren waaraan deze worden blootgesteld.
Het motorapparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn -.altijd de handleiding meegeven.
Het gebruik van geluid producerende motorapparaten kan door nationale en ookplaatselijke,lokale voorschriftt tijdelijk worden beperkt.
Wie met het motorapparaat werkkt要去 goed uitergerust, gezond zich en een goede lichamelijke conditie hebben.
Wie zich om gezondheidsredenen nicht mag inspannen, moet+zijn arts raadplegen of het werkken met een motorapparaat möglichk is.
Na gebruik van alcohol, medicijnen die het reactievermogen beinvloeden of drugs mag Niet met het motorapparaat worden gewerkt.
Het motorapparaat alleen gebruiken voor het knippen van heggen, heesters, bosschages, struikgewas en dergelijk.
Het gebruik van het motorapparaat voor andere doeleinden is Niet toegestaan en kan leiden tot ongelukken of schade aan het motorapparaat.
Voor alle werkzaamheden aan het apparaat - de netstekeruit de contactdoos trekken - kans op ongelukken!
De netsteker nooituit de contactdoostrekken door aan de netkabel te trekken,maar door de netsteker vast te pakken.
Het gebruik van nicht-geschikte verlangkabels kan leiden tot gevaarlijke situatuies.
Bij gebruik van een verlangkabel moet er op de minimale doorsnede van de afzonderlijke stroomdraden worden gelet (zie "Apparaat op het Lichtnet aansluten").
De steker en de contrasteker van de verlangkabel要去en waterdicht zijn of zo worden neergelegd dat deze Niet met water in aanraking{kunnen komen.
Alleen die messen of toebehoren monteren die door STIHL voor dit motorapparaat zijn vrijgeveen of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geauthoriserde dealer. Alleen hoogwaardig gereedschap of toebehoren monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan het motorapparaat.
STIHL adviseert origineel STIHL gereedschap en toebehoren te monteren. Deze+zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd.
Geen wijzigingen aan het apparaat aanbrengen - uw verilgheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materiele schade die door het gebruik van Niet-vrijgegeven aanbouwapparaten worden veroorzaakt is STIHL Niet aansprakelijk.
Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal hunnen onderdelen van het apparaat worden beschadigd.
Het apparaat Niet met water afspuiten.
Kleding en ultrusting
De voorgeschreveen kleding en uitrusting dragen.
De kleding要去 doelmatig zich en magijdens het werk Niet hinderen.
Nauwsluitende kleding - combipak, geen stofjas.
Geen kleding dragen waarmee men aan takken, struiken of de bewegende delen van het apparaat kan blijven haken. Ook geen sjaal, das en sieraden dragen. Lang haar in een paardenstaart dragen en vastzetten (hoofddoek, muts, helmenz.).
Stevige schoenen met stroeve, slipvrije zolen dragen.
Veiligheidsbril, gehoorbescherming
Veiligheidsbril en "persoonlijke"
gehoorbescherming dragen - bijv. oorkappen.
Veiligheidsbril dragen. "Persoonlijke" gehoorbescherming worden geadviseerd - bijv. oorkappen.
Stevige handschoenen dragen.
STIHL biodt een omvangrijk programma aan persoonlijke beschemmuitrusting aan.

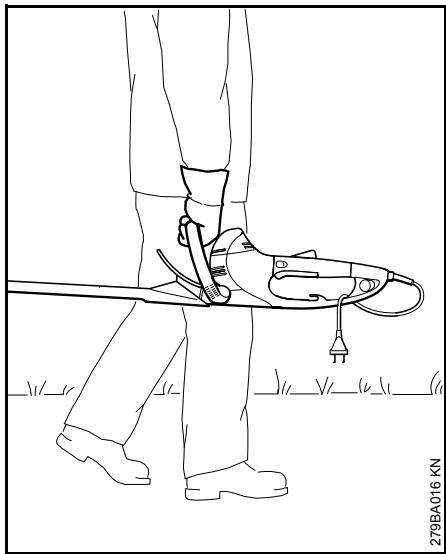

Motorapparaat vervoeren
Het motorapparaat uitschakelen en de netsteker van het apparaatuit de contactdoos trekken -de mesbeschermer aanbrengen, ook bij vervoer over korte afstanden.
Motorapparaat aan de handgreep dragen - messen maar achteren gericht.
In auto's: het motorapparaat gegen omvallen en beschadiging beveiliggen.
Voor aanvang van de werkzaamheden
Controleren of het motorapparaat in goede staat verkeert - het betreffende hoofdstuk in de handleiding in acht nemen:
- De spanning en de frequentie van het apparaat (zie typeplaatje)要去en corresponderen met de spanning en de frequentie van het elektriciteitsnet
- De netkabel, de netsteker en de verlangkabel op beschadigingen controleren. Beschadigde kabels, contrastekers en stekers of netkabels die nicht aan de voorschriften voldoen moot nicht worden gezrukt
- Contactdozen van verlangkabels要去en spatwaterdicht zijn
- De netkabel zo neerleggen en markeren, dat deze nicht kan worden beschadigd en niemand in gevaar worden gebracht – struikelgevaar voorkomen
- De schakelhendelblokkering, schakelhendel, schakelbeugel en extra schakelaar要去en gemakkelijk bewegen - de schakelhendelblokkering, schakelhendel, schakelbeugel en extra schakelaar要去en na het loslaten terugkeren in de uitgangspositie
-
Messen moeten in goede staat verkeren (schoon, gangbaar en nicht verrormd), goed vastzitten, correctijken gemonteerd, geslepen en goedijken ingespoten met het STIHL harsoplosmiddel (smeermiddel)
-
Mesbeschermer (indien gemonteerd) op beschadiging controleren
- Geen wijzigingen aan de bedieningselementen en deveiligheidsinrichtingen aanbrengen
- De handgrepen要去en schoon en droog, vrij van olie en vuil zich - belangrijk voor een veilige bediening van het motorapparaat
Het motorapparaat mag alleen in technisch goede staat worden gebruikt - kans op ongelukken!
Kans op stroomschokken verkleinen door:
- Elektrische aansluiting alleen op de volgens voorschrift geinstalleerde contactdoos
- De gebruikte verlangkabel要去 voldoen aan de voorschriften voor het betreffende gebruik
Isolatie van de net- en verlangkabel, steker en contrasteker in goede staat
Apparaat vasthouden en bedieren
Het motorapparaat aktijd met beiden handen op de handgrepen vasthouden. De handgrepen stevig met de duimen omklemmen.

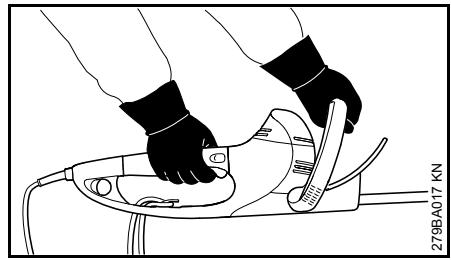

Rechtshandigen
De rechterhand op de bedieningshandgreep en de linkerhand op de beugelhandgreep.

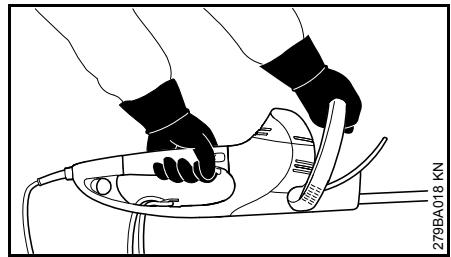

Linkshandigen
De linkerhand op de bedieningshandgreep en de rechterhand op de beugelhandgreep.
Een stabiele houding aannemen en het motorapparaat zo vasthouden, dat de messen altijd van het lichaam vandaan zich gericht.
Tijdens de werkzaamheden
Bij dreigend gevaar, resp. in geval van nood het apparaat direct uitschakelen - de schakelhendel of de schakelbeugel, resp. de schakelhendel of de extra schakelaar loslaten.
Controleren of er zich geen andere personen in het werkgebied ophouden.
Op de messen letten – geen stuk van de heg knippen dat nicht binnen het gezichtsveld ligt.
Uiterst voorzichtig te werk gaan bij het knippen van hoge heggen; er zou zich iemandchter kuren bevinden -eerst controleren.
Niet bij regen en ook nicht in een native de Zoer vochtige omgeving met het motorapparaat werkken -de elektromotor is Niet waterdicht -kans op elektrische schokken en kortsluiting!
Het apparaat nicht in de regen awhilen.
Het apparaat is voorzien van een systeem voor het snel stoppen van de messen - de messen komen direct tot stilstand, zodra de schakelhendel of de schakelbeugel, resp. de schakelhendel of de extra schakelaar worden losgelaten.
Deze functie regelmatig met korte tussenpozen controleren. Het apparaat nicht in gebruik nemen als de messen nalopen - kans op letsell! Contact opnemen met een geauthoriseerde dealer.
Let op bij gladheid, regen, sneeuw, op hellingen, in oneffen terrein enz. - kans op uitglijden!
Afgeknipte takjes, heesters en struikgewas opruimen.
Op obstakels letten: boomstronken, wortels - struikelgevaar!
Bij werkzaamheden die nicht vanaf de grond können worden uitgevoerd:
- Altijd een hoogwerker gebruiken
Nooit op een ladder of staande in de boom werken
- Nooit op onstabiele plaatsen werken
Bij gebruik van gehoorbeschemmers moet extra omzichtig en bedachtzaam worden gewerkt - onward geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar+zijn.
Opijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen - kans op ongelukken!
Rustig en met overleg werken - alleen bij voldoende Licht en goed zicht. Voorzichtig werken, anderen nicht in gevaar brengen.
De aandrijfkop wordenijdens het gebruik heet. De aandrijfkop Niet aanraken - kans op verbranding!
Als het motorapparaat Niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werkuitgeschakeld, dit voor het opnieuw in gebruik nemen besl ist op een bedrijfszekere staat controlleren - zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werkking van de veiligheidsinrichtingen controlleren. Motorapparaten die nicht meer bedrijfszeker zich, in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geauthoriseerde dealer.
De heggen en het werkgebied controlleren om te voorkomen dat de messen worden beschadigd:
Stenen, metalen delen en vaste voorwerpen verwijdenen
- Ervoir zorgen dat er geen zand en stenen:tussen de messen terechtkomen bijv. bij werkzaamheden vlak boven de grond
Bij heggen met afrastering de afzettingsdraad Niet met de messen aanraken
Contact met stroom geleidende kabels voorkomen – geen elektriciteitskabels doorsnijden – kans op stroomschokken!
Bij draaiende motor de messen Niet aanraken. Als de messen door een voorwerp worden geblokkeerd, de motor direct afzetten en de netstekeruit de contactdoos trekken - dan pas het voorwerp verwijderen - kans op letsel!
Bij extreem stoffige of cervuilde heggen, indien nodig, de messen met STIHHL harsoplosmiddel inspuiten. Hierdoor wordt de wrijving van de messen, de agressieve inwerking van de plantensappen en het afzetten van vuildeeltjes aanzienlijk verminderd.
Hetijdens het werk opdwarrelende stof kan schadelijk zijn voor de gezondheid. Bij stofontwikkeling een stofmasker dragen.
Bij beschadiging van de netkabel direct de netstekeruit de contactdoostrekken - levensgevaardoor elektrische schok!
De netsteker nooituit de contactdoostrekken door aan de netkabel te trekken,maar door de netsteker vast te pakken.
De netkabel nicht beschadigen door eroverheiten te rijden, denen af te knellen of eraan te trekken.
De net- en verlangkabel correct neerleggen:
Niet langs randen, punten of scherpe voorwerpen lately schuren
Niet in deur- of raamsponningen inklemmen
Bij in elkaar gedraaide kabels - de netsteker uit de contactdoos trekken en de kabels uit de knoop halen
- Contact met het snijgarnituur beslist voorkomen
- De kabelhaspel.altijd geheel afrollen,om brandgevaar door oververhitting te voorkomen
Voor het achterlaten van het apparaat: het motorapparaat uitschakelen - de netstekeruit de contactdoos trekken.
De messen regelmatig, met korte tussenpozen en bij merkBare wijzigingen direct controleren:
- Het motorapparaat uitschakelen, wachten tot de messen stilstaan, de netstekeruit de contactdoos trekken
Op goede staat en vastzitten controlleren, op scheurvorming letten
Scherpte controleren
Voor het verrangen van de messen, het motorapparaat uitschakelen en de netstekeruit de contactdoos trekken. Door het onbedoeld aanlopen van de motor - kans op letsell!
De motor algijd vrijhonden van struikgewas, spanen, bladeren en overtollig vet - brandgevaar!
Na de werkzaamheden
Stof en vuil verwijderen van het motorapparaat – geen vetoplossende middelen gebruiken.
De messen met STIHL horsoplosmiddel inspuiten - de motor nogmaals even latentraaien, zodat de spray gelijkmatig worden verdelijk.
Trillingen
Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers").
Een algemeen geldende gebruiksduur kan Niet worden vastgesteld, waar deze van meerdere factoren afhankelijk is.
De gebruiksduur worden verlengd door:
- Bescherming van de handen (warme handschoenen)
Rustpauzes
De gebruiksduur worden verkort door:
Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen)
Lage buitentemperaturen
- De mate van kracht uitgeoefend door de handen (stevig beetpakken beinvloedt de doorbloeding nadelig)
Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) worden een medisch onderzoek geadviseerd.
Onderhoud en reparations
Voor alle werkzaamheden aan het apparaat.altijd het apparaat uitschakelen en de netsteker lostrekken. Door het onbedoeld aanlopen van de motor - kans op letsell!
Het motorapparaat regelmatinonderhonden. Alleen die onderhouds-en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreiben.Alle andere werkzaamheden latenuitvoeren door een geauthoriseerde dealer.
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te lately uitvoeren. De
STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties.
Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geauthoriseerde dealer.
STIHL advisert originele STIHL onderdelen te monteren. Deze zich qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd.
Geen wijzigingen aan het motorapparaat aanbrengen - de veiligheid kan hierdoor in gevaar worden gebracht - kans op ongelukken!
De netkabel en de netsteker regelmatig op goede isolatie en veroudering (breuk) controleren.
Elektrische componenten, zoals bijv. de netkabel mogen alleen door elektrciens worden gerepareerd, resp. verrangen.
Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen konnen het kunststof beschadigen.
Het apparatusietnetmetwaterafspuiten.
De bevestigingsbauten van de beschemkappen en het snijgarnituur op vastzitten controlleren en indien nodig vastdraaien.
De koelluchtsleuven in het motorhuis indien nodig reinigen.
Het apparaat veilig in een droge ruimte opslaan.
Gebruik
Knipseizoen
Voor het knippen van heggen de nationaal geldende, resp. lokale voorschriften in acht nemen.
Nietijdens de algemeen gebruikelijke rusttijden knippen.
Voorbereiding
Dikke twijgen en takken eerst met een snoeischaar of motorzaag verwijderen.
Werkvolgorde
Eerst de beiden+zijkanten van de heg en verwolgens de bovenkant knippen.
Als een heg fors要去 den terugsgneoid, stapsgewijs in meerere fasen werken.

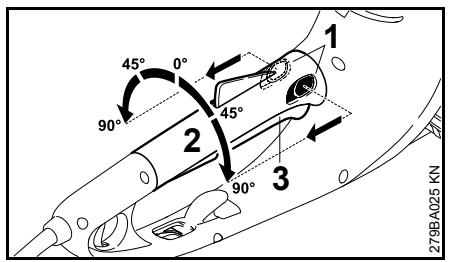

Draabare handgreep
Voor een optimale werkhouding is de heggenschaar uitergerust met een draaibare handgreep, zie "Draaabare handgreep".

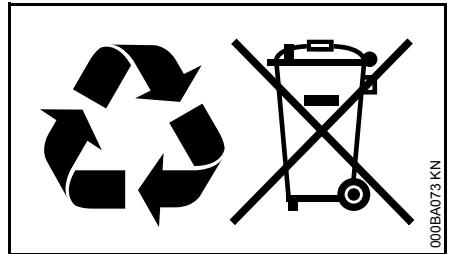

Milieuverantwoord afvoeren
De afgezaagde takken nicht bij het huisvuil gooien - de takken kunnen wordenGPComposteerd.
Werktechniek

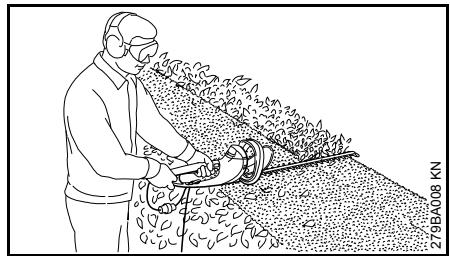

Verticaal werken
De heggenschaar boogvormig van benedenaar boven bewegen -laten zakken en doorlopen -en de heggenschaar opnieuw boogsgewijs waar boven geleiden.
Werkhoudingen boven het hoofd zijn vermoeiend en mogen in verband met de veiligheid slechts kortstondig wordenuitgevoerd.

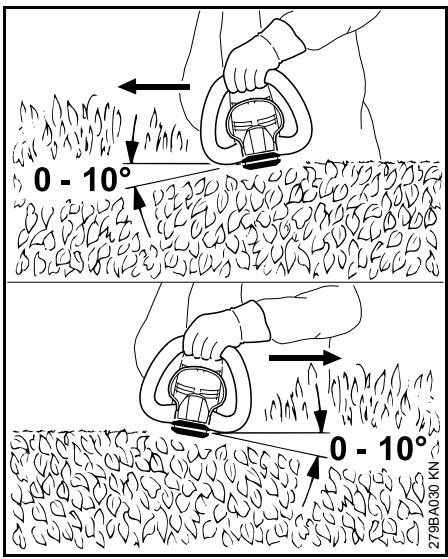

Horizontal knippen
De messen onder een hoek van 0^ tot 10^ houden -aar horizontaal geleiden, hierbij de beiden meskanten gebruiken.
De heggenschaar sikkelvormig ten opzichte van de rand van de heg bewegen, zodate afgeknipte takken op de grond vallen.
Bij brede heggen in meerterefasen te werk gaan - eén hand op de schakelbeugel - eén hand op de bedieningshandgreep.

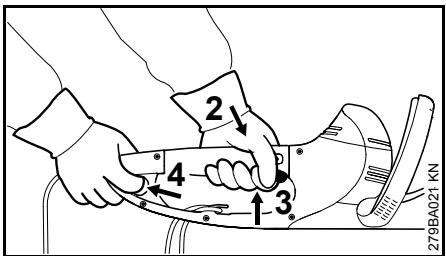

Voor vergroting van de reikwijdtte - eén hand op de bedieningshandgreep - eén hand op de extra schakelaar aan het uiteinde van de bedieningshandgreep.

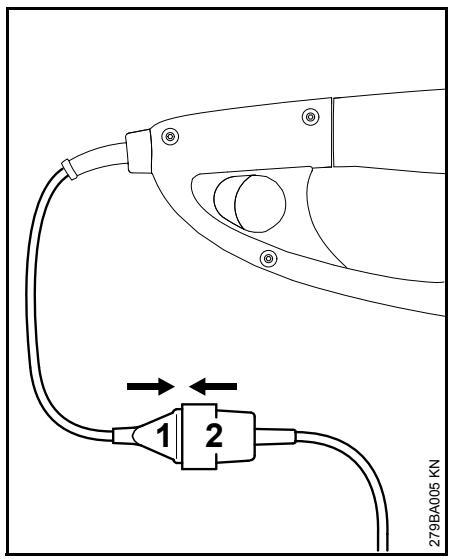

Apparaat op hetlichtnet aansluiten
De spanning en de frequentie van het apparaat (zie typeplaatje)要去en corresponderen met de spanning en de frequentie van het elektriciteitsnet.
De minimale beveiliging (zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd -zie "Technische gegevens".
Het apparaat moet via een aardlekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30mA
De netkabel要去 voldoen aan IEC 60364 en aan de nationale voorschriften.
De verlangkabel moet, afhankelijk van de netspanning en de kabelenge, de vermelde minimale doorsnede hebben.
| Kabellenge | Minimale doorsnede |
| 220 V – 240 V: | |
| Tot 20 m | 1,5 mm² |
| 20 m tot 50 m | 2,5 mm² |
| 100 V – 127 V: | |
| Tot 10 m | AWG 14/2,0 mm² |
| 10 m tot 30 m | AWG 12/3,5 mm² |
- De netsteker (1) in de contrasteker (2) van de verlangkabel steken

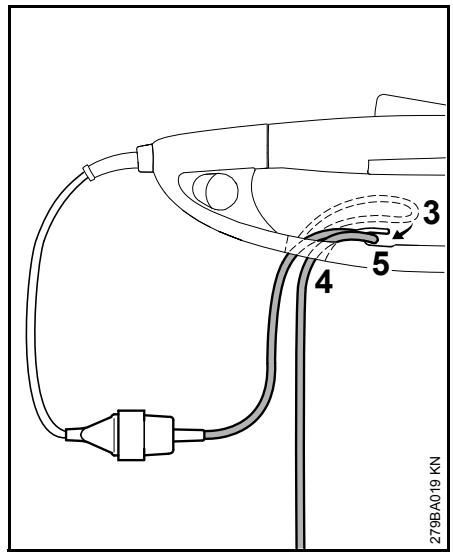

Trekontlasting
- Met de verlangkabel een Ius (3) vormen
- De lus (3) door de opening (4) steken
- De lus (3) over de haak (5) geleiden en vasttrekken
- De steker van de verlangkabel in een volgens de installmentevoorschriften aangesloten contactdoos steken
Apparaat inschakelen
- Een veilige en stabiele houding aannemen
- Rechtop staan - het apparaat ontspannen vasthouden
- Het snijgarnituur mag geen obstakels en ook de grond nicht raken
- Het apparaat met beiden handen vasthonden – een hand op de bedieningshandgreep – de andere hand op de beugelhandgreep
- De schakelbeugel (1) gegen de beugelhandgreep drukken en vasthonden
- Na elkaar de schakelhendelblokkering (2) en de schakelhendel (3) indrukken en vasthonden
Het apparaat is voorzien van een tweehandschakeling, dat wil zaggen alleen als de schakelbeugel (1) en de schakelhendel (3) worden ingedrukt, kan het apparaat in gebruik worden genomen.
Voor vergroting van de reikwijdte
- Het apparaat met beiden handen vasthouden – een hand op de bedieningshandgreep – de andere hand op de extra schakelaar aan het uiteinde van de bedieningshandgreep
- De extra schakelaar (4) indrukken en ingedrukt honden
Na elkaar deschakelhendelblokkering (2) en deschakelhendel (3) indrukken envasthoden
Het apparaat is voorzien van een tweehandschakeling, dat wil zegers alleen als de extra schakelaar (4) en de schakelhendel (3) worden ingedrukt, kan het apparaat in gebruik worden genomen.
Apparaat uitschakelen
Schakelhendel (1) en schakelbeugel (2) loslaten
Bij het gebruik met een vergrote reikwijdte:
Schakelhendel (1) en extra schakelaar (3) loslaten

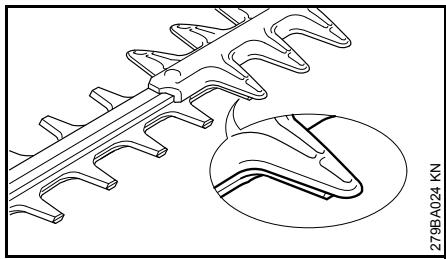

HSE61,71
De messen zich bij stilstand afgedekt door de kam.
HSE 81
De messen zijn bij stilstand gedeeltelijk afgedekt door de mesbeschermer.
Overige aanwijzingen
Bij langere onderbrekingen - de netstekeruit de contactdoostrekken
- Als het apparaat Niet meer worden gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht
- Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben
Draaibare handgreep
- De beiden hendels (1) van de handgreepverstelling in de richting van de pijl drukken en vasthouden
Handgreep (2) in de gewenste stand draaien
- De beiden hendels (1) van de handgreepverstelling loslaten en de handgreep vergrendelen
Als de schakelhendel (3) is ingedrukt, kan de handgreep (2) nicht worden verdraaid.
Apparaat opslaan
Bij buitengebruiktelling vanaf ca. 3 maanden:
- Snijmessen reinigen, staat controleren en met STIHL harsoplosmiddel inspuiten
- Mesbeschermer aanbrengen
- Het apparaat grondig reinigen, vooral de koelluchtsleuven
- Het apparaat op een droge en veilige plaats bewaren, hiervoor kan de mesbeschermer op de muur worden gemonteerd. Beschermen gegen onbevoegd gebruik (bijv. door kinderen)
Snijmessens lijpen
Als de knipprestaties teruglopen, de messen slecht knippen, takjes vaak worden ingeklemd: messen aanscherpen/slijpen.
Het aanscherpen/slijpen moet worden uitgevoerd door een geautoriseerde dealer met behulp van een lijpapparaat. STIHL adviseert de STIHL dealer.
In alle andere gevallen gebruikmaken van een platte aanscherpvijl. De aanscherpvijl onder de voorgeschreven hoek (zie hoofdstuk "Technische gegevens") ten opzichte van het mesvlak geleiden.
Alleen de snijvlakken aanscherpen – noch de botte uitsteekels op de messen, noch de knipbeschermer aanvijlen (zie "Belangrijke componenten")
Altijd maar het snijvlak gericht vrijlen
- De vrij mag alleen in voorwaartse richting aangrijpen – bij het terugtrekken oplichten
- De bramen op het mes met behulp van een wetsteen verwijderen
Zo min möglichk materiaal wegemen
Na het aanscherpen (slijpen) - vijl-of slijpstof verwijderen en de messen inspuiuten met STIHL harsoplosmiddel
Niet met botte of beschadigde messen werken - dit leidt tot een zwaardere belasting van het apparaat en een onbevredigend knipresultaat.
Onderhouds- en reinigingsvoorschriften
| Onderstaande gegevens zijn gebaseerd op normale bedrijfsomstandigeden. Onderware omstandigden (veel stofoverlast enz.) en bij langere werkelijkden per dag dieren de gegeven intervallen navenant te worden verkort. | Voor begin van de werkzaamheden | Na beeindigen van de werkzaamheden, resp. dagelijk | Wekelijks | Maandelijks | Jaarliks | Bij storingen | Bij beschadiging | Inden nodig |
| Complete machine | visuele controle | X | | | | | | | |
| reinigen | | X | | | | | | |
| Tweehandschakeling | werking controlleden – na het loslaten van de schakelhendel of de schakelbeugel, resp. de schakelhendel of de extra schake-laar要去en de messen in een fractie van een seconde stilstaan | X | | | | | | | |
| Aanzuigopening voor koellucht | visuele controle | | X | | | | | | |
| reinigen | | | | | | | | X |
| Snijmessen | visuele controle | X | | | | | | | |
| reinigen2) | | X | | | | | | |
| slijpen/aanscherpen1)2) | | | | | | | | X |
| ervangen door geauthoriseerde dealer1) | | | | | | | X | |
| Aandrijfmechanisme en drijstang | elke 50 bedrijsuren latent controlleden door geauthoriseerde dealer1) | | | | | | | | |
| STIHL tandwielvet latent bijvullen door geauthoriseerde dealer1) | | | | | | | | X |
| Koolborstels | elke 100 bedrijsuren latent controlleden door geauthoriseerde dealer1) | | | | | | | | |
| ervangen door geauthoriseerde dealer1) | | | | | | | | X |
| Bereikbare bouten en moeren | natrekken | | | | | | | | X |
| Veiligheidssticker | ervangen | | | | | | | X | |
1) STIHL adviseert de STIHL dealer
2) Vervolgens met STIHl harsoplosmiddel inspuiten
Slijtage minimisieren en schade voorkomen
Het aanhouden van de voorschriften in\
deze handleiding voorkomt overmatige\
slijtage en schade aan het apparaat.
Gebruik, onderhoud en opslag van het apparaat要去en net zo zorgvuldig plaatsvinden als staat beschreiben in de handleiding.
De gebruiker is zich verantwoordelijk voor alle schade die door het Niet in acht nemen van de veiligheids-, bedieningsen onderhoudsaanwijzingen worden voroorzaakt. Dit geldt in het bijzonder voor:
- niedoorSTIHLvrijgegeven wijzigingenaanhet product
- het gebruik van gereedschappen of toebehoren die nicht voor het apparaatijken vrijgegeven, Niet geschikt of kwalitatief minderwaardigল
- het Niet volgens voorschrift gebruikmaken van het apparaat
- gebruik van het apparaat bij sportmanifestaties of wedstrijden
- verrolgschade door het blijven gebruiken van het apparaat met defecte onderdelen
Onderhoudswerkzaamheden
Alle in het hoofdstuk „Onderhouds- en reinigingsvoorschriften" vermelde werkzaamheden要去en regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden Niet door de gebruiker zich können worden
uitgevoerd,要去endeze worden overgelaten aan een geauthoriseerde dealer.
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te lately uitvoeren. De STIHL dealers worden regelmatin geschoold en hebben de beschikking over technische informations.
Als deze werkzaamheden nicht of onvakkundig worden uitgevoerd kan er schade ontstaan waar voor de gebruiker zich verantwoordelijk is. Hiertoe behoren onder andere:
schade aan de elektromotor ten gevolge van Nietijdig of Niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reiniging van de koelluchtgeleiding)
schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading)
corrosie- en andere verwolgschade ten gevolge van onjuiste opslag
schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen
Aan slijtage onderhevige onderdelen
Sommige onderdelen van het apparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en要去en, afhankelijk van de toepassing en de gebruiksduur,tijdig worden verrangen. Hiertoe behoren o.a.:
snijmessen
Belangrijke componenten
1 Netkabel
2 Extra schakelaar
3 Trekontlasting
4 Bedieningshandgreep met draaibare handgreep
5 Schakelhendelblokkering
6 Handgreepvergrendeling
7 Schakelhendel
8 Schakelbeugel
9 Beugelhandgreep
10 Handbeschermer
11 Mes HSE 61, 71 (zie "Technische gegevens")
12 Mes HSE 81 (zie "Technische gegevens")
13 Mesbeschermer
14 Knipbeveiling (alleen HSE 81)
15 Zaagblad-, zwaardbeschermer
Machinenummer
Technische gegevens
Motor
HSE 61
Nominate spanning: 230 - 240 V
Nominale stroomsterkte: 2,1 A
Frequentie: 50 Hz
Opgenomen vermogen: 500 W
Zekering: min. 10 A
Beveiligingsklasse: II, 回
HSE 71
Nominate spanning: 230 - 240 V
Nominale stroomsterkte: 2,6 A
Frequentie: 50 Hz
Opgenomen vermogen: 600 W
Zekering: min. 10 A
Beveiligingsklasse: II, 回
HSE 81
Nominate spanning: 230 - 240 V
Nominale stroomsterkte: 2,8 A
Frequentie: 50 Hz
Opgenomen vermogen: 650 W
Zekering: min. 10 A
Beveiligingsklasse: II, 回
Messen
HSE 61
Sijphoek ten
opzichte van
mesvlak: 34^
Tandsteek: 29 mm
Aantal slagen: 3200 1/min
Zwaardlengthe: 500 mm, 600 mm
HSE 71
Sijphoek ten
opzichte van
mesvlak: 28^
Tandsteek: 36 mm
Aantal slagen: 2800 1/min
Zwaardlengthe: 600 mm, 700 mm
HSE 81
Sijphoek ten
opzichte van
mesvlak: 45^
Tandsteek: 36 mm
Aantal slagen: 2800 1/min
Zwaardlength 600 mm: 4,2 kg
HSE 71
Zwaardlength 600 mm: 4,2 kg
Zwaardlengthe 600~mm^1 4,8kg
Zwaardlength 700 mm: 4,3 kg
Zwaardlengthe 700mm^1) 4,9 kg
HSE 81
Zwaardlengthe 500~mm 4,1 kg
Zwaardlength 600 mm: 4,2 kg
Zwaardlength 700 mm: 4,4 kg
Zwaardlengthe 700mm^1) 5,0 kg
1) Uitvoering met 10 m lange netkabel voor GrootBrittannie
Geluids- en trillingswaarden
Voor het bepalen van de geluids- entrillings-, oscillatiewaarden wordenrekening gezchoolen met bedrijfsstatus nominaal max.toerental
Gedetailleerde gegevens m.b.t. de arbowetgeving voor wat betreft trillingen 2002/44/EG, zie www.stihl.com/vib/
Geluiddrukniveau L_ volgens EN 60745-2-15
HSE 61
Zwaardlengte 500 mm: 83 dB(A)
Zwaardlengte 600 mm: 83 dB(A)
HSE 71
Zwaardlengte 600 mm: 85 dB(A)
Zwaardlengte 700 mm: 85 dB(A)
HSE 81
Zwaardlengte 500 mm: 85 dB(A)
Zwaardlengte 600 mm: 86 dB(A)
Zwaardlengte 700 mm: 86 dB(A)
Geluidvermogensniveau L_w volgens EN 60745-2-15
HSE 61
Zwaardlengte 500 mm: 94 dB(A)
Zwaardlengte 600 mm: 94 dB(A)
HSE 71
Zwaardlengte 600 mm: 96 dB(A)
Zwaardlengte 700 mm: 96 dB(A)
HSE 81
Zwaardlengte 500 mm: 96 dB(A)
Zwaardlengte 600 mm: 97 dB(A)
Zwaardlengte 700 mm: 97 dB(A)
Trillingswaarde a_hv volgens EN 60745-2-15
HSE 61
Zwaardlengthe 500~mm
Handgreep links: 3,6 m/s²
Handgreep rechts: 3,2 m/s²
HSE 61
Zwaardlength 600 mm:
Handgreep links: 3,6 m/s²
Handgreep rechts: 3,2 m/s²
HSE 71
Zwaardlength 600 mm:
Handgreep links: 3,2 m/s²
Handgreep rechts: 2,0 m/s²
HSE 71
Zwaardlength 700 mm:
Handgreep links: 3,2 m/s²
Handgreeprechts: 2,0 m/s2
HSE 81
Zwaardlength 500~mm
Handgreep links: 2,9 m/s²
Handgreep rechts: 2,0 m/s²
HSE 81
Zwaardlengthe 600 mm:
Handgreep links: 3,1 m/s²
Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K-factor volgens RL 2006/42/EG = 2,5 dB(A); voor de trillingswaarde bedraagt de K-factor volgens RL 2006/42/EG = 2,0 m/s².
De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en+kennen worden geraadpleegd voor de vergelijkking van elektrische apparaten.
De werkelijk optredende trillingswaarden können afwijken van de vermelde gegevens, afhankelijk van het gebruik.
De opgegeven trillingswaarden können worden gebruikt voor een eerste inschatting van de trillingsbelasting.
De werkelijkke trillingsbelasting要去 written geschat. Hierbij kan ook rekening worden gehonden met de tijd waarin het elektrische apparaat isuitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait.
Let op de maatregelen voor het reduceren van de trillingsbelasting ter bescherming van de gebruiker, zie hoofdstuk "Trillingen" in hoofdstuk "Veiligheidsvoorschriften en werktechniek".
REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicalien.
Informatie met betrekking tot het voldoen aan het REACH voerschrift (EG) nr. 1907/2006 zie www.stihl.com/reach
Special toebehoren
Veiligheidsbril
STIHL harsoplosmiddel
STIHL tandwielvet voor heggenscharen
Actuele informatatie over bovengenoemd en ander special toebehoren is verkrijgbaar bij de STIHL dealer.
Reparatierichtlijnen
Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreiben. Verdergaande reparations mogen alleen door geauthoriseerde dealers worden uitgevoerd.
STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te lately uitvoeren. De STIHL dealers worden regelmatin geschoold en hebben de beschikking over Technische informaties.
Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgeveen of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit worden nagelaten is er kans op ongelukken of schade aan de apparaat.
STIHL adviseert originele STIHL onderdelen te monteren.
Originele STIHL onderdelen zich te herkennen aan het STIHL onderdeelnummer, aan het logo STIH'en, indien aanwezig, aan het STIHL onderdeellogo (op kleine onderdelen kan dit logo ook als enig teken voorkomen.).
Milieuverantwoord afvoeren
Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen.
STIHL producten behoren nicht bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking moeten worden ingeleverd voor een milieuvriendelijkke recycling.
Actuele informatatie betreffende het milieuvriendelijk verwerken van accu's is verzrikijgbaar bij de STIHL dealer.
Constructie: elektrische heggenschaar
Fabrieksmerk: STIHL
Type: HSE 61
HSE 71
HSE 81
Serie-identificatie: 4812
voldoen aan de voorschriften van de richtlijnen 2011/65/EU, 2006/42/EG, 2004/108/EG en 2000/14/EG en in overeenstemming met de volgende normen+zijn ontwikkeld en geproduedd:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 61000-3-2, EN 61000-3-3
Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werden volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 11094, gehandeld.
Gemeten geluidvermogensniveau
HSE 61
Mesbalklength 500 mm: 94 dB(A)
Mesbalklength 600 mm: 94 dB(A)
HSE 71
Mesbalklength 600 mm: 95 dB(A)
Mesbalklength 700 mm: 95 dB(A)
HSE 81
Mesbalklength 500 mm: 96 dB(A)
Mesbalklength 600 mm: 96 dB(A)
Mesbalklength 700 mm: 96 dB(A)
Gegarandeerd geluidvermogensniveau
HSE 61
Mesbalklength 500 mm: 96 dB(A)
Mesbalklength 600 mm: 96 dB(A)
HSE 71
Mesbalklength 600 mm: 97 dB(A)
Mesbalklength 700 mm: 97 dB(A)
HSE 81
Mesbalklength 500 mm: 98 dB(A)
Mesbalklength 600 mm: 98 dB(A)
Mesbalklength 700 mm: 98 dB(A)
Bewaren van technische documentatie:
Het productiejaar en het
machinenummer staan vermeld op het apparaat.
Hoofd productgroepen management
Kwaliteitscertificaat
Alle producten van STIHL voldoen aan de hoogste kwaliteitseisen.
Met de certificering door een onafhankelijk instituut worden geatteerd dat alle producten van de fabrikant STIHL wat betreft productontwikkeling, materiaalvoorziening, productie, montage, documentation en service voldoen aan de strenge eisen van de internationale norm ISO 9001 voor kwaliteitismanagementsystemen.
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
In dit hoofdstuk staan de algemene veiligheidsinstrumentes volgens de norm EN 60745 voor handgeleide, door een elektromotor aangedreven gereedschappen. STIHL is verplicht deze normteksten letterlijk waar te gezven.
WAARSCHUWING
Lees alle veiligheidsaanwijzingen en voorschriften. Als de veiligheidsaanwijzingen en voorschriften Niet worden opgevolgd, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle veiligheidsaanwijzingen en voorschriften voor toekomstig gebruik.
Het in de veiligheidsaanwijzingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrisch gereedschap voor aansluiting op hetlichtnet (met netkabel) en op elektrisch gereedschap dat als energiebron een accu heeft (zonder netkabel).
1) Veiligheid werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan leiden tot ongevallen.
b) Niet met elektrisch gereedschap werken in een omgeving waar explosiegevaar bestaat en waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap genereert vonden die stof of dampen tot ontsteking kuren brengen.
c) Kinderen en andere personen tijdens het werken met elektrisch gereedschap op afstand honden. Als de aandacht worden afgeleid, kurz u de controle over het apparaat verliezen.
a) De aansluitsteker van het elektrische gereedschap moet in het stopcontact passen. Aan de steker mogen op geen enkele wijze wijzigingen worden aangebracht. Gebruik geen verloopstekers in combinatie met geaard elektrisch gereedschap. Ongewijzigde stekers en passende contactdozen beperken het risico op een elektrische schok.
b) Voorkom lichaamscontact met geaarde oppervlakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er is een hoger risico op een elektrische schok wanner uw lichaam geaard is.
c) Elektrisch gereedschap beschemmen gegen regen of vocht. Het binnendringen van water/vocht in elektrisch gereedschap verhoegt de kans op een elektrische schok.
d) De netkabel Niet voor andere doeleinden gelebruiken, bijv. om het elektrische gereedschap te dragen, op te hangen of om de steker uit de contactdoos te trekken. De netkabeluit de buurt honden van hittebronnen, olie, scherpe randen of bewegende delen van het apparatusat. Beschadigde of in de war geraakte netkabels verhogen de kans op een elektrische schok.
e) Bij het buitenhuis werkken met elektrisch gereedschap, alleen verlangkabels gelebruiken die geschikt zijn voor gebruik buitenhuis. Het gebruik van voor buiten geschikte verlangkabels beperkt het risico op een elektrische schok.
f) Als werken met elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verkleint de kans op een elektrische schok.
3) Veiligkeit van Personen
a) Wees alert, let goed op wat u doet en ga met overleg te werk bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of
onder de invloed van drugs, alcohol of medicijnen bent. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschemende uitrusting en altijd een veiligheidsbril. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, werksochoenen met stroeve zool, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert de kans op letsel.
c) Voorkom het per ongeluk inschakelen. Controller of het elektrische gereedschap isuitgeschakeld voordat de steker in het stopcontact worden gestoken en/of de accu worden aangesloten, het gereedschap worden opgepakt of gedragen. Als bij het dragen van het elektrische gereedschap uw vinger op de schakelaar ligt of als het gereedschap ingeschakeld op hetlichtnet worden aangesloten, kan dit leiden tot ongevallen.
d) Afstelgereedschap of schroefsleutels verwijderen voordat het elektrische gereedschap worden ingeschakeld. Afstelgereedschap of een sleutel dat/die in een draaiend deel van het apparaat zit kan leiden tot letsel.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabile houding en bewaar algtd het evenwicht. Hierdoor kan het elektrische gereedschap in onverwachtete situaties beter onder controle worden gehonden.
f) Geschikte kleding dragen. Geen loshangende kleding of sieraden dragen. Haren, kleding en handschoenenuit de buurt van bewegende delen houden. Loshangende kleding, sieraden of Lange haren konnen blijven haken aan bewegende delen.
g) Als er stofafzuiig- en stofopvanginrichtingen kennen worden gemonteerd,要去 worden gecontroleerd of deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiiginrichting beperkt het gevaar door stof.
4) Het gebruik van en de omgang met elektrisch gereedschap
a) Het apparaat Niet overbelasten. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligert binnen het aangegeven capaciteitsbereik.
b) Geen elektrisch gereedschap gebruiken waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) De steker uit de contactdoos trekken en/of de accu uit het apparaat nemen alvorens afstelwerkzaamheden uit te voeren, toebehoren te verrangen of het apparaat op te bergen. Deze voorzorgsmaatregel voorkomt het onbedoeld aanlopen van het elektrische gereedschap.
d) Niet-gebrukt elektrisch gereedschap buiten het bereik van kinderen opbergen. Elektrisch gereedschap Niet latent gebruiken door Personen die er nicht mee vertrouwd zijn of die de instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als dit door onervaren Personen worden gezebuikt.
e) Elektrisch gereedschap zorgvuldig onderhoden. Controller of de bewegende delen correct functioneren en dat deze nicht klemmen, gebroken of beschadigd zijn,ondat hierdoor de werking van het elektrische gereedschap nadelig worden beinvloed. Beschadigde onderdelen voor het gebruik van het apparaat lately repareren.Vele ongevallen zich te wijten aan slecht onderhoden elektrisch gereedschap.
f) De messen scherp en schoon houden. Zorgvuldig geslepen messen met scherpe snijkanten klemmen minder snug en zich gemakkelijk te hanteren.
g) Elektrisch gereedschap, toebehoren, wisselgereedschappen enz. volgens deze instructies gebruiken. Hierbij op de arbeitsomstandigheden en de uit te
voeren werkzaamheden letten. Het gebruik van elektrisch gereedschap voor andere dan de bedoelde toepassingen kan tot gevaarlijke situatuies leiden.
5) Service
a) Laat elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap behouden blijft.
Veiligheidsinstructies voor heggenscharen
- De messen weghonden van het lichaam. Bij bewegende messen Niet proberen afgeknipte takjes te verwijderen of nog af te knippen takjes vast te houden. Ingeklemde takjes alleen bij een uittgeschakeld apparaat verwijderen. Eén moment van onachtzaamheid bij gebruik van de heggenschaar kan leiden tot ernstig letsel.
- De heggenschaar aan de handgreep dragen bij stilstaande messen. Bij vervoer of opslag van de heggenschaar algijd de beschermer aanbrengen. Zorgvuldig omgaan met het apparaat voorkomt de kans op letsel door de messen.
- Houd het elektrische gereedschap vast bij de geïsoleerde handgrepen, waar dat de messen contact hunnen maken met Niet zichtbare elektrische kabels of met het eigén
netsnoer. Het contact van de messen met een onder spanning staande kabel kan de metalen delen van het apparaat onder spanning zetten en leiden tot een elektrische schok.
- De netkabel weghouden van de messen. Tijdens het werkken kan de kabel in de struik Niet zichtaarijken en per ongeluk worden doorgeknipt.
