BRUKSANVISNING Hse71-600 STIHL
Transport av maskinen
El-anslutning av maskinen
Henvisninger til vedligeholdelse og pasning 161
Vedligeholdelse og reparation
Maskinens spending og frekvens (se typeskiltet) skal svare til nettilslutningens spending og frekvens.

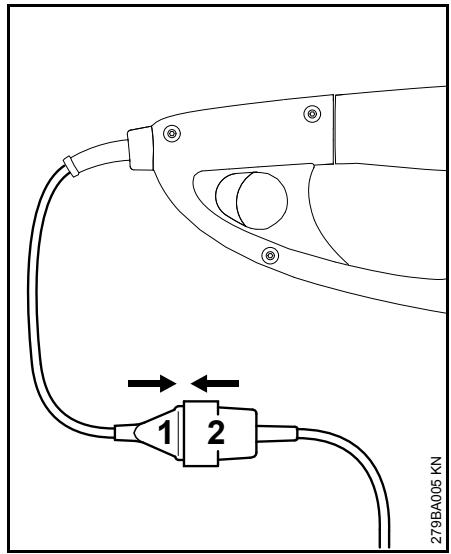

Saat netstikket (1) ind i forlaengerledningens kobling (2)
Treekaflastning

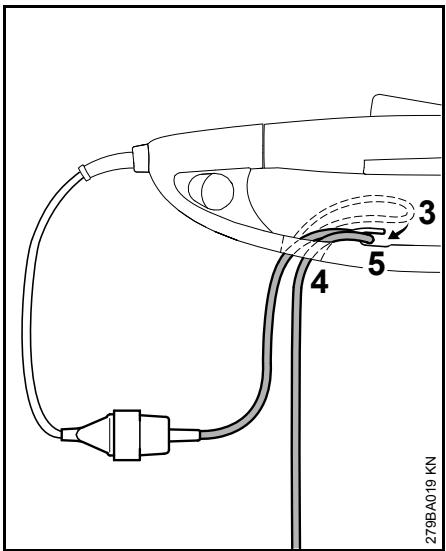

Dan en sljfe med forlaengerledningen (3)
För lökken (3) gennem abningen (4)
Før lorken (3) over krogen (5) og stram til
Saat forlaengerledningens netstik i en forskriftsmaesigt installereret stikdase
Start af redskabet
Henvisninger til vedligeholdelse og pasning
Nominal strømstyrke: 2,1 A
Frekvens: 50 Hz
Effekt: 500 W
Sikring: min. 10 A
Snitlaengde: 600 mm, 700 mm
HSE 81
Slibevinkel i forhold
til knivflade: 45^
Tandafstand: 36 mm
Slagvolumen: 2800 o/min
Snitlaengde: 500 mm, 600 mm, 700 mm
Vægt
HSE 61
Snitlaengde 500~mm .. 4,0 kg
Snitlaengde 500 ~mm^1) 4,6 kg
Snitlaengde 600 mm: 4,2 kg
HSE 71
Snitlaengde 600 mm: 4,2 kg
Snitlaengde 600 mm1): 4,8 kg
Snitlaengde 700 mm: 4,3 kg
Snitlaengde 700 mm1): 4,9 kg
HSE 81
Snitlaengde 500 mm: 4,1 kg
Snitlaengde 600 mm: 4,2 kg
Snitlaengde 700 mm: 4,4 kg
Snitlaengde 500 mm: 83 dB(A)
Snitlaengde 600 mm: 83 dB(A)
HSE 71
Snitlaengde 600 mm: 85 dB(A)
Snitlaengde 700 mm: 85 dB(A)
HSE 81
Snitlaengde 500 mm: 85 dB(A)
Snitlaengde 600 mm: 86 dB(A)
Snitlaengde 700 mm: 86 dB(A)
Lydeffektniveau L_W iht. EN 60745-2-15
HSE 61
Snitlaengde 500 mm: 94 dB(A)
Snitlaengde 600 mm: 94 dB(A)
HSE 71
Snitlaengde 600 mm: 96 dB(A)
Snitlaengde 700 mm: 96 dB(A)
HSE 81
Snitlaengde 500 mm: 96 dB(A)
Snitlaengde 600 mm: 97 dB(A)
Snitlaengde 700 mm: 97 dB(A)
Vibrationsværdi a_hv iht. EN 60745-2-15
HSE 61
Snitlaengde 500 mm:
Venstrehandtag: 3,6m / s^2
Højre handtag: 3,2 ~m / s^2
HSE 61
Snitlaengde 600 mm:
Venstrehandtag: 3,6m / s^2
EU overensstemmelseserklæring
overholder bestemmelsene i henhold til direktiverne 2011/65/EF, 2006/42/EF, 2004/108/EF og 2000/14/EF og er udviklet og produceret iht. følgende standarder:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 61000-3-2, EN 61000-3-3
Snitlaengde 500 mm: 94 dB(A)
Snitlaengde 600 mm: 94 dB(A)
HSE 71
Snitlaengde 600 mm: 95 dB(A)
Snitlaengde 700 mm: 95 dB(A)
HSE 81
Snitlaengde 500 mm: 96 dB(A)
Snitlaengde 600 mm: 96 dB(A)
Snitlaengde 700 mm: 96 dB(A)
Garanteret lydeffektniveau
HSE 61
Snitlaengde 500 mm: 96 dB(A)
Snitlaengde 600 mm: 96 dB(A)
HSE 71
Snitlaengde 600 mm: 97 dB(A)
Snitlaengde 700 mm: 97 dB(A)
HSE 81
Snitlaengde 500 mm: 98 dB(A)
Snitlaengde 600 mm: 98 dB(A)
Snitlaengde 700 mm: 98 dB(A)

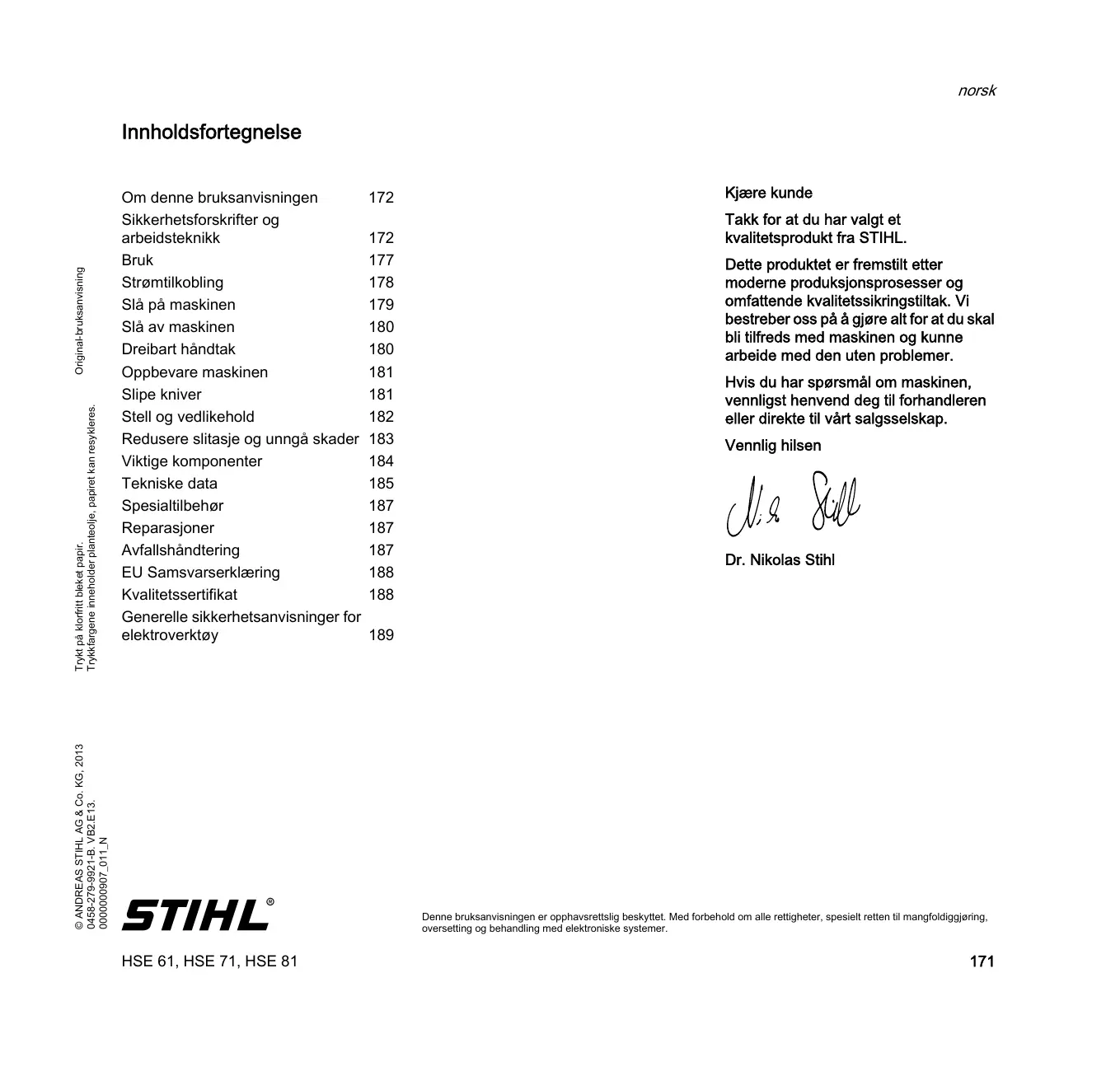

Omdennebruksanvisingen 172
Sikkerhetsforskrifter og arbeidsteknikk 172
Bruk 177
Strømtilkobling 178
Slapa maskinen 179
Slà av maskinen 180
DreibartHandtak 180
Oppbevare maskinen 181
Slipe kniver 181
Stell og vedlikehold 182
Redusere slitasje og unngå skader 183
Viktigekomponenter 184
Tekniske data 185
Spesialtilbehør 187
Reparasjoner 187
Avfallshandtering 187
EU Samsvarserklaering 188
Kvalitetssertifikat 188
Generelle sikkerhetsanvisninger for elektroverktøy 189
STIHL
Dette produkt er fremstilt etter moderneproduksjonsprosseder og omfattende kvalitetssikringsstilk. Vi bestreber oss pa a gjore alt for at du skal bli tilfreds med maskinen og kinne arbeide med den uten problemer.
Samtige ikoner som befinner seg pa apparatet er forklart i donne bruksanvisingen.
Merking av tekstavsnitt
ADVARSEL
Advarsel om fare for skade aller ulykker pa personer samt om alvorlige skader pa gjenstander.
LES DETTE
Adversel om skade på maskinen eller de enkelte delene.
Teknisk videreutvikling
STIHL arbeider kontinuereglig med Å videreutvikle samtlige maskiner og apparater. Vi forbholder oss derfor retten til Å endre leveranseomfangent med hensyn til form, teknikk og utrustning.
Ingen krav kan gjores gjeldende på grunlag av angivelser og Bilder i denen braupsanvisingen.
Sikkerhetsforskrifter og arbeidsteknikk
Det er nodbendig med særlige sikkerhetstiltak ved arbeid med denne maskinen, ettersom kniven er svært skarp og maskinen går på elektrisk strøm.
Les nôye gjennom hele
bruksanvisingen før
maskinen tas i bruk for
første gang, og ta godt
vare på den til senere
bruk. Det kan��e forbundet med livsfareå
ikke lese
bruksanvisingen.
Følg bestemmelsene i
arbeidsmiljøloven ogevt. andre
nasjonale eller lokale
sikkerhetsforskrifter.
Mindreårige må ikke arbeide med maskinen, unntatt umgdommer over 16 År som fãr opplæring under tilsyn.
Barn, dyr og andre skal holdes på trygg avstand.
När maskinen不解 er i bruk, skal dens settes bort slik at ingen kan utsettes forare. Motorredskapen skal sikres mot bruk av uvedkommenende.
Brukeren er ansvarlig for ulykker aller farer som andre personer ull deres eiendom utsettes for.
Maskinen mä bare gis videre erler lannes ut til personer som er kjent med denen modellen og hvordan den skal handteres, og bruksanvisningen skal alltid følge med.
Nasjonale og regionale/lokale forskritter kan evt. begrense bruk av maskiner som forarsaker stoy til visse tidspunkter.
Den som arbeider med maskinen, skal vare uthvilt, frisk og i god form.
Personer som av helsemessige grunner.
inke skal anstrenge seg, bør sporre
legen om de kan arbeide med denen
typen maskin.
Det er ikke tillatt á arbeide med maskinen etter inntak av alcohol, narkotika eller medikamenteer som reduserer reaksjonsevnen.
Maskinen skal bare brukes til beskjæring av hekker, busker, kratt og liknende.
Det er ikke tillatt Å bruke maskinen til andre formal, det kan.fore til ulykker ull skader på maskinen.
Trekk alltid strømstopselet ut av stikkontakten før arbeider på maskinen -fare for ulykker!
Stopselet må ikke trekkes ut av stikkontakten ved at det dras i ledningen, ta alltid tak i delve stopselet. Uegnede skjøtekabler kan være farlige.
Det skal bare monteres kniver ellertilbehør som STIHL har godkjent tildenne maskinen,ller tekniklikeverdige deler. Har du spørsmål omdette,kan du ta kontakt med enforhandler.Bruk bare verktøy ellertilbehør av høy kvalitet.Bruk av annetverktøy/tilbehør kan forårsake ulykker ellerskade maskinen.
STIHL anbefaler Å bruke originalt STIHL-verktøy og -tilbehør. Disse hare egenskaper som er optimalt tilpasset maskinen ogBrukerens behov.
Det på计划生育 istensjon.
Maskinen skal ikke rengjøres med høytrykksspyler. Den harde vannstrålen kan skade maskindelene.
Bruk forskirftsmessig bekledning og utstyr
Klaerne skal vare hensiktsmessige og ikke til hinder. Bruk tettsittende klær - kjeledress, ikke arbeidsfrakk
Ikke bruk klær som kan setzen seg fast i trær, busker eller maskinens bevegelige deler. Bruk heller ikke skjerf, slips uller smykker. Sett opp og sikre langt hare (skaut, lue, hjelm osv.).
Bruk solide sko med kraftig, sklisikker sare.
Vernebrille, hørsvern
Bruk vernebriller og personlig horselsvern, f.eks. Øreklokker.
Bruk vernebriller. Bruk personlig hørsvern, f.eks. Øreklokker.
Bruk solide hansker.
STIHL har et omfattende utvalg av personlig verneutstyr.
Transportere maskinen
- Maskinens spening og frekvens (se typeskilt) má stemme overens med strømnettets spening og frekvens.
- Kontroller strømledningen, pluggen og skjeteledninger for skader. Ikke bruk skadde ledninger, koblinger og strømstøpsler eller strømledninger som ikke er i samsvar med forskrittene
Stikkontakter på skjøteledninger skal ha sprutbeskyttemse.
- Legg og merk ledningen sik at den/DD: ilr skadet og ingen kommer i fare - unngå fare for a snuble
Gassknappen, koblingsbøylen og tilleggsbryteren skal gålett. Gassknappen, koblingsbøylen og tilleggsbryteren skal gå tilbake i utgangsposisjonen när de slippes Iøs
Knivene er i feilfri stand (rene, ikke deformert og beveger seg lett), er korrekt og fast montert, skarpe og godt innsatt med STIHL kvaeløser (smoremiddel).
- Kontroller at skjarebeskyttelsen (hvis montert) ikke er skadet
- Ikke foreta endringer på betjeningsog sikkerhetsinnretninger
Handtakene skal vare rene, torre og fri for olje og smuss, sikat maskinen kan fores sikkert
Maskinen må bare brukes nár den er i driftssikker stand - fare for ulykker!
Reduser faren for elektrisk støt ved Å:
Koble maskinen kun til et forskriftsmessig installer vertgguttak
Bruk skjoteledninger som er i samsvar med forskrittene for det aktuelle brukstilfellet
- Kontroller at isolering av nett- og skjøteledning, kontakt og skjøt er i feilfri stand
Hold og før alltid maskinen
Hold alltid maskinen med begge hender pa handtakene. Hold godt rundt handtakene med tomlene.
Høyrehendte
Venstre hand pa betjeningshandtaket, og hore hand pa rorhandtaket.

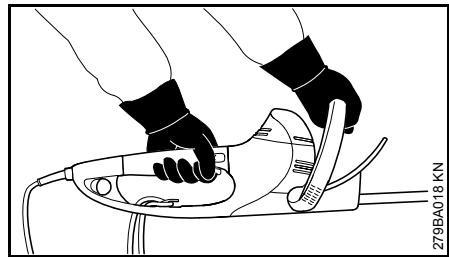

Venstrehendte
Venstre hand pa betjeningshandtaket, og hore hand pa rorhandtaket.
Stå sikkert og hold maskinen slick at knivene alltid vender bort fra kroppen.
Underarbeitet
Slå straks av maskinen i farlige situasjoner erler i nødsituasjoner. Slipp koblingshendelen / koblingsbøylen eller koblingshendelen / tilleggsbryteren.
Forviss deg om at det/DDke befinner seg andre personer i arbeidsomradyet.
Hold Øye med knivene. Ikke skjaer deler av hekken som du ikke har full oversikt over.
Vær ytterst forsiktig ved beskjæring av høye hekker, det kan stå noen bak dem - se etter første.
Ikke bruk maskinen regnveer erler i vate og svært faktige omgivelser. Drivmotoren taler ikke vann -fare for strømstogkortslutning!
Ikke la maskinen stä ute i regnet.
Maskinen er utstyrt med et system for rask stansing av kniven. Kniven stopper umiddelbart hisgassknappen og/eller koblingsbøylen eller gassknappen ullie tilleggsbryteren slippes.
Denne funksjonen skal kontrolleres regelmessig og med korte intervaller. Ikke bruk apparatet mens kniven er i bevegelse - fare for persorskader! Kontakt forhandleren.
Vær forsiktig nár det er glatt, vätt, snø, i skræninger og ujevnt terreng etc. - skilfare!
Rydd bort grener, kvister og avskjær som har falt ned.
Vær oppmerksom påhindringer: stubber, røtter - snublefare!
Ved bruk av hørselvern er det påkrevd med større akt somhet og árväkenhet - det er begrenset hva man hörer av lyder som varsler om fare (skrik, lydsignaler o.l.).
Ta pauser tidsnok i arbeidet, sik at du\
ikke blir trott og sliten - fare for ulykker!
Arbeid rolig og kontrollert, og kun ved gode lys- og sikforhold. Vis hensyn i arbeidet, ikke utsett andre for fare.
Giret blir varmt i drift. Ikke ta pà girkassen - fare for forbrenninger.
Hvis maskinen har vært utsatt for store pækjenninger (f.eks. voldsome slag ell er fall), mA du alltid kontrollere at den er i driftssikker stand før videre bruk, se
ogsä «Før arbeidet». Kontroller særlig at verneutstyret fungerer som det skal. Maskiner som ikke longer er driftssikre, skal ikke brukes. I tvilstilfeller på kontakte forhandleren.
Kontroller hekken og arbeidsområdet for à unngå skader på knivene:
Fjern steiner, metallbiter og harde gjenstander.
Pass pà at det ikke kommer sand og steiner mellom knivene, f.eks. ved arbeid nært bakken
Vær forsiktig med hekker ved staltrådgjerder, ikke berør staltråden med knivene
Ikke ta på kniven mens motoren går. Dersom knivene blokkeres av en gjenstand, på motoren straks stoppes og strømstøpselet trekkes ut, og Forst deretter kan gjenstanden fjernes -fare for persorskader!
Ved svært støvete eller skitne hekker
skal knivene sprayes med STIHL
kvæeløser ved behov. Det reduserer
knivenes friksjon, angrep fra
plantesafter og avleiring av
smusspartikler betydelig.
Under arbeidet kan det virvle opp helseskadelig stov. Ved stovutvikling skal det brukes andedrettsvern.
Trekk ut strømstøpselet
umiddelbart dersom
strømledningen er skadet - livsfare på grunn av elektrisk støt!
Stöpselet pågressive trekkes ut av stikkontakten ved at det dras i ledningen, ta alltid tak i delve stöpselet.
Den elektriske ledningen pågressive skades ved at den overkjøres, klemmes, rives osv.
Legg strøm- og skjøteledningen riktig:
- Ikke la ledningene skure over kanter ell er spisse ell skarpe gjenstander
Ledningene ma化进程 klemme i dor- og vindusapninger
- Ved floké på ledningene trekker du ut pluggen og fär ordin på ledningene
Unngå for all del Å berøre ledningene med skjaereverktøyet
Ta alltid hele ledningen av kabeltrommelen for a unnga at overopbeheting forer til brannfare
Kontroller knivene regelmessig, hyppig og umiddelbart ved merkbare forandringer:
Slá av maskinen, vent til knivene
stár stille, og trekk ut stopselet
- Kontroller skjaereverktøyets tilstand, undersøk om det finnes sprekker
Sjekk om kniven er skarp
Slå av maskinen og trekk ut stopselet nár du skal skiffe kniver. Utilskitet start av motoren utgjør fare for personskader!
Hold motoren og lydpotta fri for busker, flis, blader og overflødig smrefett -brannfare!
Etter arbeitet:
Rengjør motorredskapen for støv og skitt. Ikke bruk fetløsende midler.
Spray knivene med STIHL kvaeløser.
Start motoren en kort stund igjen, slick at sprayen fordeles jevnt.
Vibrasjoner
Langvarig bruk av maskinen medfører vibrasjonsrelaterte forstyrelser av blodsirkulasjonen i hendene (vasospastisk syndrom, ogsa kalt „hvide fingre").
Brukstiden forlenges gjennom:
dárlig blodsirkulasjon (kjennetegn: ofte kalde fingre, kribling)
- lave utetemperaturer
- stor gripekraft (et fast grep hinder blodsirkulasjonen)
Ved regelmessig, langvarig bruk av maskinen og gjentatte tegn på)darlig blodsirkulasjon (f.eks. kribling i fingrene) anbefales en medisinsk undersøkelse.
Vedlikehold og reparasjon
Før alle arbeider på maskinen mä maskinen alltid slåt av og strømstorpselet trekkes ut. Ved utilsiktet start av motoren - Fare for skader!
Maskinen ma vedlikeholds regelmessig. Det skal bare utfores vedlikeholdsarbeider og reparasjoner som er beskrevet i braupsanvisningen. Alle andre arbeider skal utfores hos en faghandel.
STIHL anbefaler at vedlikeholdsarbeider og reparasjoner bare utfores hos STIHL-forhandlere. STIHL-forhandlere farr Regelmessig tilbud om kurs og har tilgang til teknsk dokumentasjon.
Bruk alltid høyverdige resedeler, Ellers kan det vare fare for ulykker ull skader pa maskinen. Ved spørsmal angænde dette, ta kontakt med en faghandel.
STIHL anbefaler Å bruke originale
STIHL-reservedeler. De er optimalt tilpasset maskinen ogBrukerens krav.
Det pågressive foretas endringer på maskinen - det kan sette sikkerheten i fare -fare for ulykker!
Kontroller regelmessig at isolasjonen på strømledningen og strømstorpselet er i feilfri stand og ikek er sprø på grunn av elde.
Elektriske componenter, f. eks.
nettledningen, skal bare repareres aller
byttes av autorisert elektriker.
Rengjør plastdeler med en klut. Skurende rengjøringsmidler kan skade plasten.
Kontroller at festeskruene på verneutstyr og skjæreverktøy sitter godt fast, etterskru ved behov.
Rengjør kjøleluftslissene i motorhuset ved behov.
Oppbevar maskinen trygt i et tort rom.
Bruk
Tidspunkt for hekklipping
Følg nasjonale og lokale retningslinjer og forskrifter.
Ikke arbeid pa upassende tidspunkter.
Forberede
Fjern forst tykke grener og kvister med en grensag eller motorsag.
Fremgangsmåte
Klipp først begge sidene av hekken, deretter toppen.
Dersom hekken skal beskjæreres mye - skjær i flere omganger.
Dreibart handtak
Før hekksaksen i en bue nedenfra og opp - senk den og gå videre - før igjen hekksaksen i en bue nedenfra og opp.
Arbeidsposisjoner over hodehoyde er trettende, og bør av sikkerhetsmessige grunner bare gjores i korte økter av gangen.
Vannrett snitt

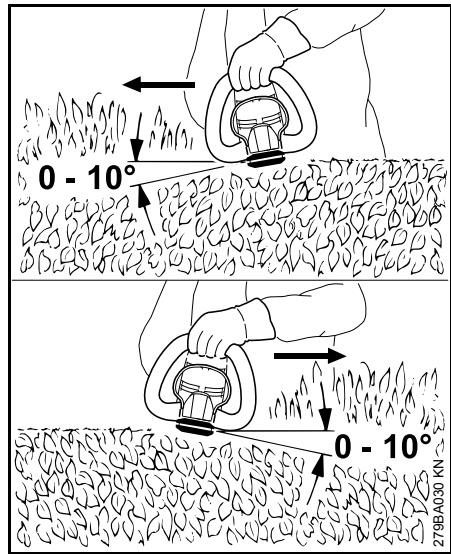

Sett kniven ned i en vinkel på 0^ til 10^ men før den vannrett, og bruk beggesidene av kniven.
Beveg hekksaksen med en buebevegelse sik at avkuttet faller pa bakken.
Ved brede hekker br man klippe i flere omganger - en hand pa koblingsbvoylen - en hand pa betjeningshandtaket.
Maskinens spunning og frekvens (se typeskilt) skal stemme overens med strømnettets spunning og frekvens.
Strømnettets minstesikring skal samsvare med spesifikasjonene i tekniske data - se „Tekniske data".
Maskinen skal kobles til strømforsyningen via en jordfeilbryter som bryter strømtilførlsen nár reststrømmen til jord overskrider 30mA
Strømtilkoblingen skalSAMsvare med IEC 60364amt lokale forskritter.
Skjoteledningen skal ha angitt minimums diameter, avhengig av nettspenningen og kabellengden.
| Kabellengde | Minstediameter |
| 220 V - 240 V: | |
| inntil 20 m | 1,5 mm² |
| 20 m til 50 m | 2,5 mm² |
| 100 V - 127 V: | |
| inntil 10 m | AWG 14 / 2,0 mm² |
| 10 m til 30 m | AWG 12 / 3,5 mm² |
- Sett strømstøpselet (1) inn i stikkontakten (2) på skjøteledningen.
Lag en sloyfe (3) med skjoteledningen
Før slyfen (3) gjennom apningen (4)
Før slyfen (3) over kroken (5), og fest den
- Sett strømstøpselet på skjøteledningen inn i en forskriftsmessig installer stikkontakt
Slå pà maskinen

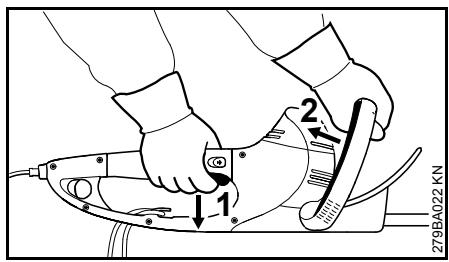

Trykk koblingsbøylen (1) mot bøylehandtaket og hold den der
Trykk på handtakslasen (2) og bryterhandtaket (3) etter haverandre og hold deminne
Maskinen har tohändskobling, dvs. at bäde koblingsbøylen (1) og koblingshendelen (3) må väre aktivert for at maskinen skal gå.
Forlengerekveidden
Hold maskinen med begge hender –én.Hand på betjeningshändtaket –den andere på tilleggsbryteren på enden av betjeningshändtaket

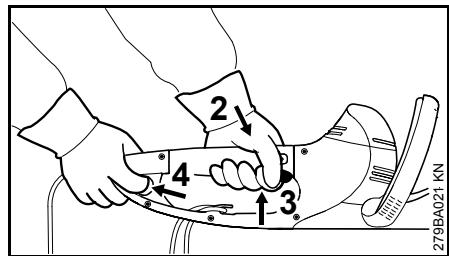

Trykk inn tilleggsbryteren (4), og hold deninne
Trykk på handtakslasen (2) og bryterhandtaket (3) etter haverandre og hold deminne
Maskinen har tohändskobling, dvs. at bäde tilleggsbryteren (4) og koblingshendelen (3) mä vare aktivert for at maskinen skal gå.

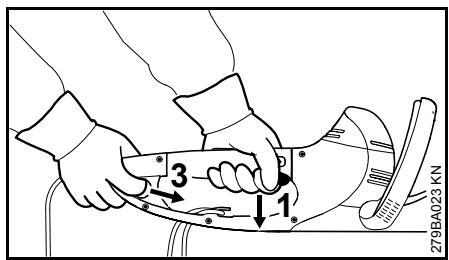

Slå av maskinen
Slipp bryterhändtaket (1) og koblingsbøylen (2).
Ved drift med forlengetrekkevidde:
Slipp bryterhandtaket (1) og tilleggsbryteren (3).
HSE61,71
- Ved lenghte pauser - trekk ut strømstopselet
När maskinen ikke er i bruk, skalden settes bort sik at ingen kanutsettes for fare
- Redskapen skal sikres mot bruk av uvedkommenende
Dreibart händtak
Skyv grepjusteringshendlene (1) i pilretningen og hold fast
Vri handtaket (2) sä i onsket posisjon
Slipp de to händtaksjusteringshendlene (1), og la händetak smekke på plass
När koblingshendelen (3) er aktivert, kan/DDtaket (2) vris.
Oppbevaraskinen
Dersom maskinen ikke skal brukes på over 3 maneder
Rens knivene, kontroller hvilken tilstand de er i og sett dem inn med STIHL kvaeløser.
- Sett på knivbeskyttelsen.
Rengjør maskinen grundig, spesielt kjoeluftslissene.
- Oppbevar maskinen på et短时间内 sikkert sted. Kvinbeskytteren kan monteres på veggen. Oppbevar maskinen utilgjengelig for uvedkommen (f. eks. barn)
Slipe kniver
Dersom skjareeffekten avtar, knivene skjaer darlig og grener oftekommen i klemme: Etterslip knivene.
Ettersliping skal utfores med
slipeapparat hos en autorisert
forhandler. STIHL anbefaler en STIHL-forhandler.

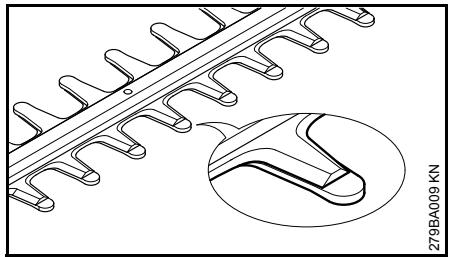

Bruk ellers en flatfil. Før filen i foreskrevet vinkel (se „Tekniske data“) til knivplanet.
du må bare skjerpe eggen - du må ikke file på stumpe utstikkende erder på skjærekniven eller på kuttebeskyttelsen (se „Viktige componententer")
- Fil alltid mot eggen
- Filen skal bare gripe i forovertak -loft filen tilbake
- Grat på eggen fjernes med et bryne
- Ta bare av litt materiale
Fjern fil-ller slipestov etter filing og spray skjarekniven med STIHL harpiksflerner
LESDETTE
Unngå arbeide med slove eller skadde kniver - det fører til stor belastning på maskinen og)darlig klipperesultat.
Stell og vedlikehold
| Opplysnengene gielder bruk under normale forhold. Under vanskelige forhold (mye støv osv.) og lang brukstid per dag på de oppgitte intervallene forkortes tilsvarende. | Før arbeidet pâbegymnes | Ettter fullfør arbeid ether daglig | En gang i utken | En gang i matdden | En gang i äret | Ved feil | Ved skåde | Ved behov |
| Hele maskinen | Visuell inspeksjon | X | | | | | | | |
| Rengjøring | | X | | | | | | |
| Tohändskoppling | Kontroller funksjorden - etter at hhv. gass-knappen og kopingsbøylen erer gassknappen og tilleggsbryteren er slup-pet, skal kniven stanse i læp et av kort tid | X | | | | | | | |
| Innsugingsåpning for kjøleluft | Visuell inspeksjon | | X | | | | | | |
| Rengjøring | | | | | | | | X |
| Skjærnekiv | Visuell inspeksjon | X | | | | | | | |
| Rengjøring2) | | X | | | | | | |
| Sliping1)2) | | | | | | | | X |
| Utskifting hos forhandler1) | | | | | | | X | |
| Gir og veivstang | Skal kontrolleres av en autorisert forhand-ler perpet 50 driftstimer1) | | | | | | | | |
| Få forhandleren til ä fylle på STIHL-girfett1) | | | | | | | | X |
| Kullbørster | Skal kontrolleres av en autorisert forhand-ler perpet 100 driftstimer1) | | | | | | | | |
| Utskifting hos forhandler1) | | | | | | | | X |
| Tilgjengelige skruer og muttere | Ettertrekking | | | | | | | | X |
| Sikkerhetsetikett | Utskifting | | | | | | | X | |
Redusere slitasje og unngåskader
Bruk, vedlikehold og oppbevaring av maskinen skal skje sik det er beskrevet i denen bruksanvisingen.
Alle skader som oppstår fordisikkerhets-, betjenings- ogvedlikeholdsanvisningene ikke følges,er brukerens eget ansvar.Dette gjeldersærlig for:
- endringer av produitet som ikke er godkjent av STIH,
- bruk av verktøy eller tilbehør som ikke er godkjent til maskinen, ikke egner seg eller er kvalitativt mindreverdig,
- uriktig bruk av maskinen,
- bruk av maskinen ved idretts-ller konkurransearrangementer,
skader som ffolge av at maskinen brukes videre med defekte deler.
Vedlikeholdsarbeid
Alle arbeider som er oppført i kapittelet "Stell og vedlikehold", skal gjennomfores regelmessig. Hvis vedlikeholdsarbeidet ikke utfores av brukeren, skal det utfores hos en faghandel.
STIHL anbefaler at vedlikeholdsarbeider og reparasjoner bare utfores hos STIHl-forhandlere. STIHl-forhandlere farregelmessig tilbud om kurs og har tilgang til tekisk dokumentasjon.
Hvis disse arbeidene forsømnes ellerekke utfores fagmessig korrekt, kan detoppsta skader som brukeren selv staransvarlig for. Dette omfatter blant annet:
- Skader på elektromotoren som følgge av for sent eller utilstrekkelig vedlikehold (f.eks. utilstrekkelig rengjöring av kjøleluftslangen)
Skader på grunn av feil elektrisk tilkobling (spenning, ikke tilstrekkelig dimensjonerte tilførssledninger)
- korrosjons- og andre skader som følge av uriktig oppbevaring,
skader pã maskinen fordeti det er brukt kvalitativt mindeverdige reservedeler.
Slitasjedeler
Mange av delene i apparatet utsettes for normal slitasje, ogsa ved riktig bruk, og ma byttes ut til rett tid avhengig av bruksmate og -varighet. Dete gjelder blant annet:
Skjaerekniv
Viktigekomponenter
1 Strømledning
2 Tilleggsbryter
3 Strekkavastning
4 Betjeningshandtak med dreibart handtak
5 Händtakslås
6 Händtakssperre
7 Bryterhändtak
8 Koblingsbyle
9 Bøylehändtak
10 Handbeskytter
11 Skjaerekniv HSE 61, 71 (se „Tekniske data“)
12 Skjærekiv HSE 81 (se „Tekniske data")
13 Knivbeskytter
14 Kuttebeskyttelse (kun HSE 81)
15 Styreskinnevern
Maskinummer
Tekniske data
Motor
HSE 61
Merkespenning: 230-240 V
Merkestrom: 2,1 A
Frekvens: 50 Hz
Effekt: 500 W
Sikringer: min. 10 A
Verneklasse: II, 回
HSE 71
Merkespenning: 230-240 V
Merkestrom: 2,6 A
Frekvens: 50 Hz
Effekt: 600 W
Sikringer: min. 10 A
Verneklasse: II, 回
HSE 81
Merkespenning: 230-240 V
Merkestrom: 2,8 A
Frekvens: 50 Hz
Effekt: 650 W
Sikringer: min. 10 A
Verneklasse: II,
Kniver
HSE 61
Slipevinkel til
knivplanet: 34^
Tannavstand: 29 mm
Slagfrekvens: 3200 o/min
Snittlengde: 500 mm, 600 mm
HSE 71
Slipevinkel til
knivplanet: 28°
Tannavstand: 36 mm
Slagfrekvens: 2800 o/min
Snittlengde: 600 mm, 700 mm
HSE 81
Slipevinkel til
knivplanet: 45^
Tannavstand: 36 mm
Slagfrekvens: 2800 o/min
Snittlengde: 500 mm, 600 mm, 700 mm
vekt
HSE 61
Kappelengde 500 mm: 4,0 kg
Kappelengde 500mm^1) 4,6 kg
Kappelengde 600 mm: 4,2 kg
HSE 71
Kappelengde 600 mm: 4,2 kg
Kappelengde 600~mm^1) 4,8 kg
Kappelengde 700 mm: 4,3 kg
Kappelengde 700 ~mm^1) 4,9 kg
HSE 81
Kappelengde 500 mm: 4,1 kg
Kappelengde 600 mm: 4,2 kg
Kappelengde 700 mm: 4,4 kg
Kappelengde 700mm^1) 5,0 kg
1) Variant med 10 m skjøteledning for Storbritannia
Lyd- og vibrasjonsverdier
Ved registraringen av lyd- og vibrasjonsverdier tas det utgangspunkt i driftstilstanden nominelt maksimumsturtall.
Nærmere opplysninger omSAMsvar med arbeidsgiverdirektivet om vibrasjon 2002/44/EF, se www.stihl.com/vib.
Lydeffektnivá Lp iht. EN 60745-2-15
HSE 61
Kappelengde 500 mm: 83 dB(A)
Kappelengde 600 mm: 83 dB(A)
HSE 71
Kappelengde 600 mm: 85 dB(A)
Kappelengde 700 mm: 85 dB(A)
HSE 81
Kappelengde 500 mm: 85 dB(A)
Kappelengde 600 mm: 86 dB(A)
Kappelengde 700 mm: 86 dB(A)
Lydeffektnivà Lw iht. EN 60745-2-15
HSE 61
Kappelengde 500 mm: 94 dB(A)
Kappelengde 600 mm: 94 dB(A)
HSE 71
Kappelengde 600 mm: 96 dB(A)
Kappelengde 700 mm: 96 dB(A)
HSE 81
Kappelengde 500 mm: 96 dB(A)
Kappelengde 600 mm: 97 dB(A)
Kappelengde 700 mm: 97 dB(A)
Vibrasjonsverdi a_hv iht. EN 60745-2-15
HSE 61
Kappelengde 500 mm:
Venstrehandtak: 3,6 m/sek2
Høyre handtak: 3,2 m/sek²
HSE 61
Kappelengde 600 mm:
Venstrehandtak: 3,6 m/sek2
Høyrehandtak: 3,2 m/sek²
HSE 71
Kappelengde 600 mm:
Venstrehandtak: 3,2 m/sek2
Høyrehandtak: 2,0 m/sek²
HSE 71
Kappelengde 700 mm:
Venstrehandtak: 3,2 m/sek2
Høyre handtak: 2,0 m/sek²
HSE 81
Kappelengde 500 mm:
Venstrehandtak: 2,9 m/sek2
Høyre handtak: 2,0 m/sek²
HSE 81
Kappelengde 600 mm:
Venstrehandtak: 3,1 m/sek2
Høyre handtak: 2,1 m/sek²
HSE 81
Kappelengde 700 mm:
Venstrehandtak: 3,1 m/sek2
Høyrehandtak: 2,1 m/sek²
For lydtrykknivæt og lydnivæt er K-faktor iht. RL 2006/42/EF = 2,5 dB(A); for vibrasjonsverdien er K-faktor iht. RL 2006/42/EG = 2,0 m/sek².
De angitte vibrasjonsverdiene er malt i en standardisert testprossess og kan brukes tilSAMmenligningmedelektriske apparater.
Faktiske vibrasjonsverdier kan avvike fra de angitte verdiene, avhengig av bruksomrade.
De angitte vibrasjonsverdiene kan brukes til en feste vurdering av vibrasjonsbelastningen.
Den faktiske vibrasjonsbelastningen må beregnes. I den forbindelse kan det ogsåtas hensyn til tidsrommene nár det elektriske apparatet er slätt av, og tidsrommene nár de er slätt på, men går uten belastning.
Les mer om tiltak for reduksjon av vibrasjonsbelastningen for a beskytte brukeren i avsnittet „Vibrasjoner" i kapitet „Sikkerhetsanvisninger og arbeidsteknikk".
REACH
REACH betegner EF-kjemikalieregelverket for felles registraring, vurdering og godkjennning av kjemikalier.
Les mer om kravene i
kjemikalieregelverket REACH (EF) nr.
1907/2006 på www.stihl.com/reach
Spesialtilbehør
Bruk vernebriller
STIHL kvaeløser
STIHL gifratt for hekksakser
Aktuell informasjon om dette og øvrig ekstrautstyr får du hos STIHL-forhandleren.
Reparasjoner
Brukere av dette apparatet fãr bare utfore vedlikeholds- og servicearbeider som er beskrevet i/DDne braksanvisingen. Reparasjoner utover dette mã bare utfores av fagforhandler.
STIHL anbefaler at vedlikeholdsarbeid og reparasjoner bare utfores hos STIHL-forhandlere. STIHL-forhandlere farr Regelmessig tilbud om kurs og har tilgang til teknsk dokumentasjon.
Monter kun resedeler som STIHL har godkjent til donne maskinen, ellerteknisk likeverdige deler underreparasjoner. Bruk alltid resedeler avhoy kvalitet. Hvis ikke, kan det oppstafare for ulykker uller skader påapparatet.
STIHL anbefaler a bruke originale STIHHL-reservedeler.
Originale STIHL-reservedeler kan gjenkjennes pa STIHL-reservedelsnummeret, pa paskriften STIHcog eventuelt pa STIHL-reservedelsmerket 6paa sma deler kan dette merket ogsa sta alene).
Avfallshandtering
Følg de nasjonale forskritter om avfallshändtering.
STIHL-producter hörer/DD ke til i husholdningsavfallet. STIHL produit, alkumulator, tilbehör og emballasje skal leveres til godkjente avfallsstasjoner.
Aktuell informasjon om avfallshandtering fár du hos STIHL-forhandleren.
EU Samsvarserklæring
Konstruksjonstype: Elektrisk
hekksaks
Varemerke: STIHL
Type: HSE 61
HSE 71
HSE 81
Serieidentifikasjon 4812
er i samsvar med forskrittene i direktivene 2011/65/EU, 2006/42/EF 2004/108/EF og 2000/14/EF, og er utviklet og produsert i samsvar med følgende standarder:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 61000-3-2, EN 61000-3-3
Det malte og garanterte lydtrykknivæt er bestemt i henhold til direktiv 2000/14/EF, vedlegg V, under anvendelse av standard ISO 11094.
Malt lydtrykkniva
HSE 61
Kappelengde 500 mm: 94 dB(A)
Kappelengde 600 mm: 94 dB(A)
HSE 71
Kappelengde 600 mm: 95 dB(A)
Kappelengde 700 mm: 95 dB(A)
HSE 81
Kappelengde 500 mm: 96 dB(A)
Kappelengde 600 mm: 96 dB(A)
Kappelengde 700 mm: 96 dB(A)
Garantert lydtrykknivá
HSE 61
Kappelengde 500 mm: 96 dB(A)
Kappelengde 600 mm: 96 dB(A)
HSE 71
Kappelengde 600 mm: 97 dB(A)
Kappelengde 700 mm: 97 dB(A)
HSE 81
Kappelengde 500 mm: 98 dB(A)
Kappelengde 600 mm: 98 dB(A)
Kappelengde 700 mm: 98 dB(A)
Oppbevaring av de tekiske dokumentene:
Byggear og maskinnummer stør oppfør.
pamaskinen.
Waiblingen, 1.8.12
Gjennom tertifisering av produsenten STIHL fra et uavhengig selskap attesteres det at samtligeprodukter oppfyller de strenge kravene under den internasjonale normen ISO 9001 for kvalitetsstyringsystemer mhp. Produktutvikling, materialanskaffelse, produksjon, montering, dokumentasjon og kundeservice.
Generelle sikkerhetsanvisninger for elektroverktøy
Dette kapittelet gjengir de fertig formulerte, generelle sikkerhetsanvisningene i den europeiske standarden EN 60745 som gelder handholdt, motordrevet elektroverktøy. STIHL er forpliktet til Å sitere disse standardtekstene ordrett.
ADVARSEL
Les gjennom alle advarslene og anvisingene. Dersom disse advarslene og anvisingene nedenfor oversees, kan det fore til elektrisk stot, brann og/eller alvorlige skader.
Uttrykket „elevtroverktøy“ som brukes nedenfor, gjelder for elektroverktøy som er strømdrevet (med ledning) og batteridrevet (uten ledning).
1) Sikkherhet på arbeidsplassen
a) Hold arbeidsområdet rent og ryddig, og sørg for god belysning. Rotete arbeidsområder aller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser der det er brenbare væsker, gass aller støv. Elektroverktøy lager gnister som kan antennene støv eller damper.
c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
2) Elektrisk sikkerhet
a) Stöpselet til elektroverktøyet违法犯罪.
Passesinn i stikkontakten. Stöpselet må ikke forandres på noen som helst mæte. Ikke bruk adapterstøpsler sammen med jordet elektroverktøy. Stöpsler som ilke er forandret på og passende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå kroppskontakt med jordee overflater som rør, owner, komfyer og kjøleskap. Det er økt fare ved elektriske støt hvis kroppen din er jordet.
c) Hold elektroverktøy unna regn eller fuktighet. Dersom detkommen vann inn i et elektroverktøy, øker risikoen for elektriske støt.
d) Ikke bruk ledningen til andre formål, f.eks. til Å bære elektronverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter ell ervertøydeler som beveger seg. Med skadde eller opphopede ledninger øker risikoen for elektrisk støt.
e) Når du arbeider med et elektroverktøy utendørs, på du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
f) Kan du ikke unngå Å bruke elektroverktøyet i faktige omgivelser, mA du bruke en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektriske støt.
3) Personsikkerhet
a) Vær oppmerksom, pass på hva du gjør, og går fornuftig frem nár du arbeider med elektroverktøy. Ikke bruk elektroverktøy nár du er trett eller pavirket av narkotika, alkohol eller medikamenter. Et øyeblikskuoppmerksomhet under bruk av elektroverktøy kan føre til alvorlige skader.
b) Bruk personlig verneutstyr og alltid vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, sklisikre arbeidssko, hjelm eller horselvern - avhengig av type og bru k av elektroverktyet - reduserer risikoen for skader.
c) Unngà utilisiktet start av verktøyet. Forviss deg om at elektroverktøyet er slätt av før du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren nár du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette.fore til uhell.
d) Fjern innstillingsverktøy eller skrunøkler før du slar pa elektroverktøyet. Et verktøy aller en nøkkel som befinner seg i en roterende verktøydel, kan.fore til skader.
e) Unngå en unormal kroppsholdning. Sørg for a stå stødig og i balanse. Dermenkan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hare, klær og hansker unna deler som beveger seg. Løstsittende tøy, smykker ell er langt hare kan komme inn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og -oppsamlingsinnretninger pa verktoyet, ma du forvisse deg om at disse er tilkoblet og brukes pa riktig mate. Bruk av stovsuger reduserer fare pa grunn av stov.
4) Bruk og handtering av elektroverktøy
a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til det arbeidet du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktøy med defekt av/pa-bryter. Elektroverktøy som/DD: ikke lenger kan slaes av erer pa, er farlig, og ma repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet for du utforer innstillinger pa elektroverktoyet, skifter tilbehorsdeler erler legger bort maskinen. Disse tiltakene forhindrer en utilsiktet start av elektroverktoyet.
d) Elektroverktøy som ikke er iBruk,ffaoppbevaresutilgengelig for barn. Ikke la noen bruke maskinenhvis de/DDke er fortrolige med maskinen eller/DDke har lest disse anvisingene.Elektroverktoy er farlig nár det brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller at bevegelsege verktøydeler fungerer feilfritt og ikke klemmes fast, og sjekk om deler er brukket eller sá skadet at det påvirker elektroverktøyets funksjon. Sørg for at skadde deler blir reparert før elektroverktøyet tas i bruk. Dårlig vedlikeholdte elektroverktøy er ársak til mange uhell.
f) Hold skjaereverktøyet skarpt og rent. Godt stelt skjaereverktøy med skarpe skjaer setter seg ikke sa ofte fast og er lettere Å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold tilppe anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til andre formal enn det som er angitt, kan fore til farlige situasjoner.
5) Service
a) Elektroverktøyet skal alltid kun repareres av kvalifiserte teknikere og kun med originale resvedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsanvisninger for hekksakser
Hold alle kroppsdeler i god avstand fra kniven. Gjør aldri forsok på Å fjerne snittavfall erher holde fast i materialet som skal skjæreres mens kniven går. Slå av maskinen for inneklemt snittavfall fjernes. Et øyeblikks uoppmerksomhet ved bruk av hekksaksen kan.Fore til alvorlige skader.
- Bær hekksaksen i帽子taket med avslått motor. Ved transport eller oppbevaring av hekksaksen skal beskyttelsesedekselet alltid settes på. Omhyggelig omgang med maskinen forhinder at kniven kan forårsake skader.
Hold i de isolerte gripeflatene pa elektroverktøyet, da kniven kan komme i kontakt med skjulte elektriske ledninger eller verktøyets strømledning. Dersom kniven kommer i kontakt med en strømførende ledning, kan maskinens metalldeler bli strømførende og giBrukeren elektrisk støt.
Hold ledningen på avstand fra skjæereområdet. Under arbeidet kan ledningen ære skjult mellom grenene og dermed bli kappet over i vanvare.
Tartalomjegyzék
