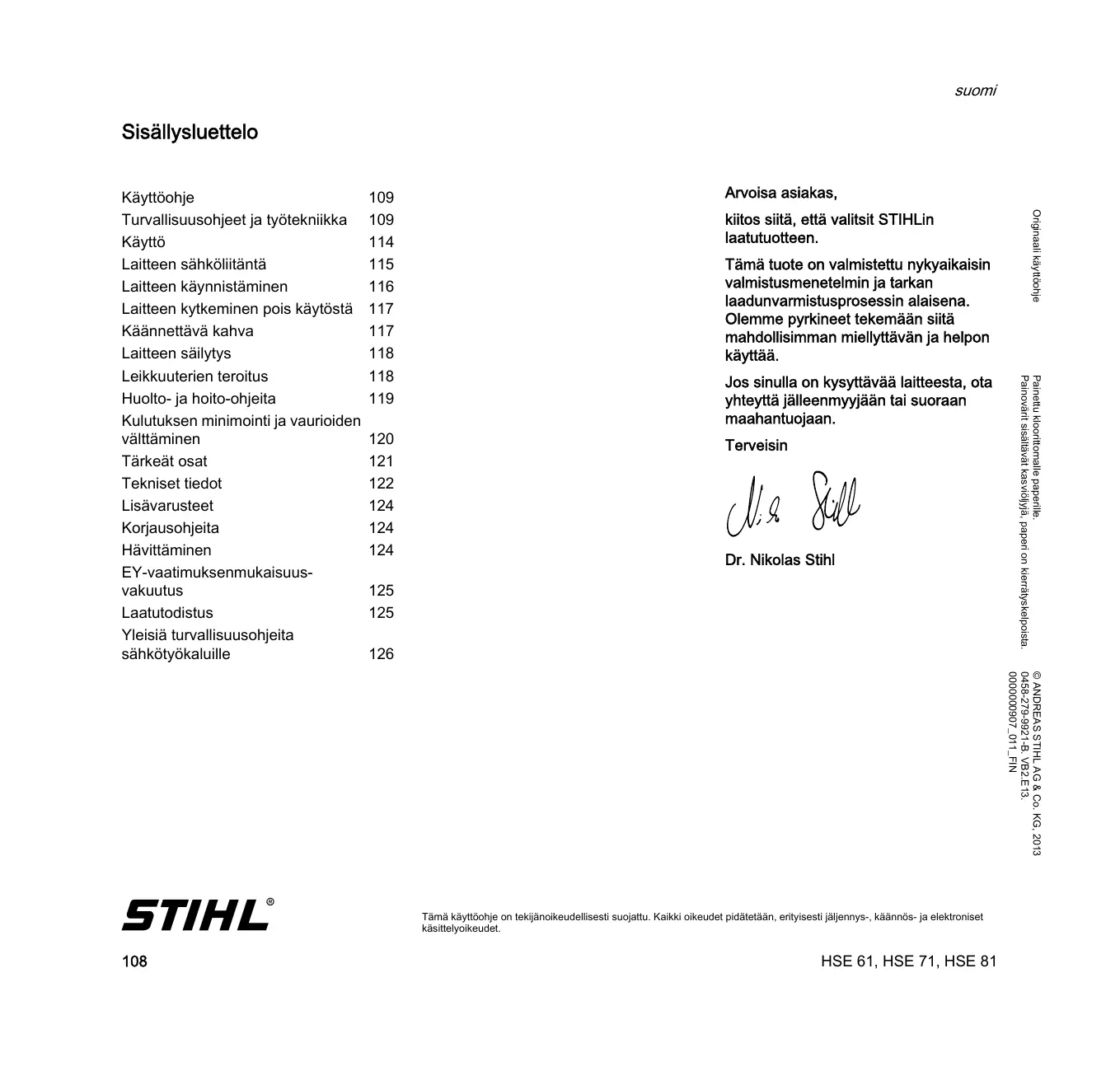

KÄYTTÖOHJE Hse71-600 STIHL
Turvallisuusohjeet ja työteknikka 109
Käytö 114
Laitteen sahkoliitanta 115

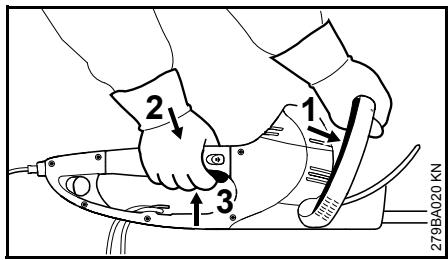

Laitteen kaynnistäminen 116
Laitteen kytkeminen pois käytösta 117
Käannettävahakva 117
Laitteen sailytys 118
Leikkuuterien teroitus 118
Huolto- ja hoto-ohjeita 119
Kulutuksen minimointi ja vaurioiden
välttäminen 120
Tärkeat osat 121
Tekniset tiedot 122
Lisavarusteet 124
Korjausohjeita 124
Havittaminen 124
EY-vaatimuksenmukaisuus-vakuutus 125
Laatutodistus 125
Yleisiä turvallisuusohjeita sähkötyokaluille 126
Arvoisa asiakas,
kiitos siitta, etta valitsit STIHLin.
laatutuotteen.
Tämä tuote on valmistetu nykyaikaisin
valmistusmenetelmin ja tarkan
laadunvarmistusprossassin alaisena.
Olemme pyrkineet tekemään siitä
mahdollisimman miellyttävän ja helpon
käyttaa.
Jos sinulla on kysyttaväa laitteesta, ota yhteyttä jalleenmyyjän tai suoraan maahantuojaan.
Terveisin
Dr. Nikolas Stihl
Käyttoohje
Kuvasymbolit
Tässä käyttohjessa selostetaan kaikkien laitteessa olevien kuvasymbolien merkitys.
Tekstiin liittyvat merkinnat
VAROITUS
Ihmisten onnettomuus- ja
loukkaantumisvaaraa sekä
esinevahinkoja koskeva varoitus.
HUOMAUTUS
Laitteen tai sen yksittäisten osien vauroitumista koskeva varoitus.
Tekninen tuotekehittely
STIHL kehittäa jatkuvasti koneitaan ja laitteitaan, minkä vuoksi se pidattäoikeuden toimitusten laajuuden muotoa, tekniikkaa ja varustusta koskeviin muutokiin.
Käytöohjeessa annettujen tietojen ja kuvien perusteella ei nain ollen voida esittä vaateita.
Turvallisuusohjeet ja työtekniikka
Tata moottorilaitetta
käytettaessä tarvitaan
erityisiä turvatoimia,
koska leikkuuterat ovat
erittäin tervävia ja laite on
sähkökäyttoinen.
Lue käytöohje huolellisiesti ennen ensimmaistä käytökertaa ja sailytā se myohempää käytöä varten. Käytöohje noudattamatta jättäminen voi olla hengenvaarallista.
Noudata maakohtaisia
turvallisuusohjeita - esim.
ammattijarkestoen, vakuutusihtiöiden ja
tyoturvallisuusviranaisten antamia
ohjeita.
Kun käytät laitetta ensimmaista kertaa, pyydä myyjäa tai muuta alan ammattilaista opastamaan laitteen turvallisessa käytössä tai osallistu sen käyttoön perehydttävälle kurssile.
Alaikaiset eivat saa kayttta tata
moottorikayttoista laitetta - lukuun
ottamatta 16 vuotta tayttaneita nuoria,
joiden koulutukseen kaytto kuuluu ja
jotka tyoskentelevat valvonnan alaisina.
Pida lapset, kotieläimet ja katselijat poissa laitteen laheltä.
Kun et käytä moottorilaitetta, sijoita se niin, että se ei ole vaaraksi kenellekään. Huolehdi siitä, että asiattomat eivat pääse käsiki moottorilaitteseen.
Käytäjä on vastuussa toisille ihmisille ja heidän omaisuudelleen aiheutuvista tapaturmista ja vahingoista.
Moottorilaitteen saa luovuttaa tai lainata
vain tähän malliin perehtyneelle
henkilöille. Anna käyttoöhje mukaan.
Meluisten moottorilaitteiden käytöaikaa on voitu rajoittaa kansallisten märäysten lisäksi myös alueellisilla ja paikallsila märäyksillä.
Moottorilaitteen käytäjan tulee olla levännyt, terve ja hyväkuntoinen.
Jos sinun on terveydellisista syistä kasketty valttaa rasitusa, kysy laakariltsi, voitko kayttta moottorilaitetta.
Alä käytä laitetta alkoholin, reactiokykyä heikentävien läkkeiden tai huumaavien aineiden vaikutuksen alaisena.
Moottorilaitetta saa käytää ainoastaan pensasaitojen, pensaiden, pusikoiden, vesakkojen yms. leikkaamiseen.
Moottorilaitetta ei saa kayttäa muihin tarkoituksiin. Muu kaytö voi johtaa tapaturmiin tai vahingoittaa laitetta.
Irrota aina ennen laitteen huolto-yms.
töiden aloittamista verkkopistoke
pistorasiasta - tapaturman vaara!
Älä vedä pistoketta irti pistorasiasta johdosta vetamällä, vaan ota kiinni pistokkeesta.
Väärantyyppiset jatkojohdot voivat olla vaarallisia.
Jatkojohtoja käytettaessä tulee ottaa huomioon yksittäisten johtoen vahimmäislapimitat - ks. Laitteen sahkoliitantä
Jatkojhdon pistokkeen ja liittimen on oltava vesitiiviitä tai jatkojohto on asennettava niin, etta se ei joudu kosketuksiin veden kanssa.
Asenna laitteeseen ainoastaan STIHLin nimenomaan tahan moottorilaitteeseen hyväksymä tai teknisesti samantasoisia leikkuuteriä tai lisävarusteita. Lisätietoja saat jälleenmyjälta. Käytä ainoastaan laadukkaita leikkuuteriä ja lisävarusteita. Huonolaatuisten varusteiden käytö voi johtaa tapaturmiin tai vahingoittaa laitetta.
STIHL suosittelee alkuperäisten STIHLTerien ja-lisāvarusteiden kayttoa. Ne on suunnitelu laiteeseen ja laitteen kayttäjan tarpeisiin sopiviksi.
Älä tee laitteeseen muutoksia - turvallisuus voi vaarantua. STIHL ei vastaa henkilö- ja esinevahingoista, jotka johtuvat muiden kuin sallittujen lisälatteiden käytösta.
Älä puhdista laitetta painepesurilla. Voimakas vesisuihku voi vahingoittaa laitteen osia.
Alä suihkuta laitteeseen vettä.
Vaatetus ja varusteet
Käytä työhön sopivaa vaatetusta ja varusteita.
Vaatteiden tulee olla juuri
tãhan työhön soveltuvia,
eivätkä ne saa Haitata
työskentelyä. Käytä
vartalonmyötäisiä vaat
teita, esimerkiki
haalareita - alä työtakkia.
Alä käytä vaatteita, jotka voivat takertua puihin, risukkoon tai laitteen pyöriviin osin. Alä käytä kaulahuivia, solmiota aläkä koruja. Sido pitkät hiukset kiinni ja käytä lisäksi huivia, lakkia, kypäräa tms.
Käytä tukevia kenkiä,
joissa on karkeasti kuvi-oitu luisatamon pohja.
Suojalasit, kuulonsuojaimet
Käytä suojalaseja ja kuulonsuojaimia, kuten korvatulppia.
Käytä suojalaseja. Käytä henkilökohtaisia kuulonsuojaimia - esim. korvatulppia.
Käytä suojakäsineita.
STIHillä on kattava henkilönsuojainten valikoima.

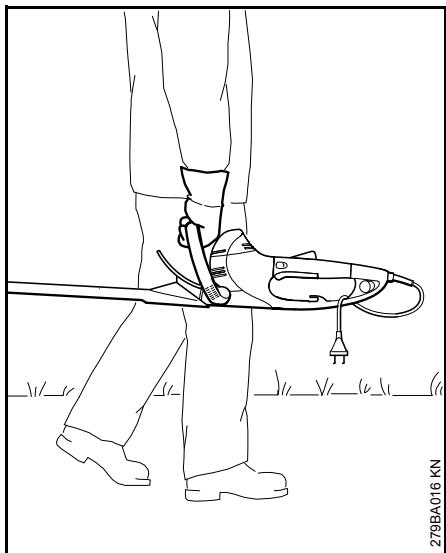

Moottorilaitteen kuljettaminen
Sammuta moottorilaite aina ja irrota pistoke pistorasiasta - kaytä teransuojusta myös siloin, kun kannat laitetta vain lyhyen matkaa.
Kanna moottorilaitetta runkoputkesta -leikkuuterat taaksepain.
Ajoneuvossa: Varmista, etta moottorilaite ei päse kaatumaan ja vahingoittumaan.
Ennen työskentelyn aloittamista
Tarkista, etta moottorilaite on käytökunnossa - noudata käytöohjeen ohjeita:
Laitteen jännitteen ja taajuuden (ks. typpikilpi) tulee vastata sahköverkon jännitetty ja taajuutta
Tarkista, etta liitosjohto, pistoke ja jatkojohto ovat kunnossa. Ålä käytä vahingoittuneita johtoja, liittimiä ja pistokkeita tai märäysten vastaisia liitosjohtoja
- Jatkojohtoen pistorasiat on suojattava roiskevedeltä.
Sijoita ja merkitse liitäntäjohto siten,
että se ei voi vahingoittua eikä olla
kenellekään vaaraksi -
kompastumisvaaran valttämiseksi.
- Liipaisimen varmistimen, liipaisimen, kytkentäsangan ja lisäkytkimen on oltava kevtykayttöisä - kaikkien niiden on palattava vapauttamisen jälleen alkuperäiseen asentoonsa
Leikkuuterat ovat moitteettomassa kunnossa (puhtaita, kevtykayttöisiä, eivät väntyneità), kunnolla paikallaan ja nihin on suihkutetu STIHL-pihkanpoistoinetta (voiteluaine)
Tarkista, etta leikkuusuojassa (jos laitteessa on sellainen) ei ole vaurioita.
- Älä tee muutoksia käytö- ja turvalaitteisiin
- Kädensijoen on oltava puhtaat ja kuivat, eikä niissä saa olla öljä tai likaa, jotta laitteen ohjaaminen on turvallista
Käytä moottorilaitetta vain, kun se on käytöturvallissessa kunnossa -tapaturman vaara!
Vähenna sähköiskun vaaraa seuraavasti:
- Liitä laite vain märäysten mukaan asennettuun pistorasian
Noudata jatkojohtoen käytösta annettuja maäräyksiä
Tarkista, etta liitosjohdon, jatkojohtoen, pistokkeiden ja liittimien eristykset ovat kunnossa

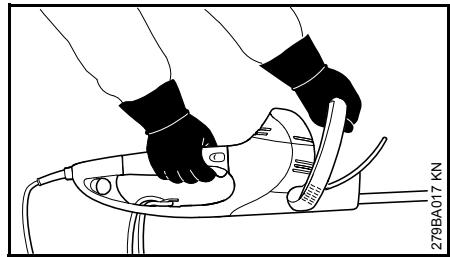

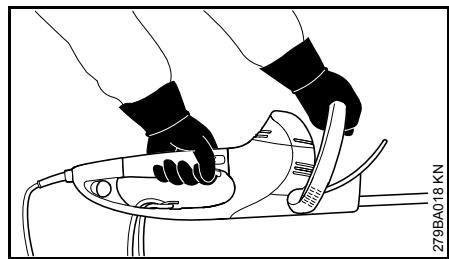

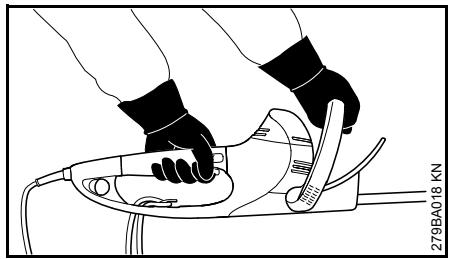

Laitteesta kiinni pitäminen ja ohjaaminen
Moottorilaitteen kahvoista on aina
pidettävämolemin käsin kiinni. Pidä
kädensjoista vankasti kiinni peukaloilla.
Oikeakätiset
Oikea kasi hallintakahvassa ja vasen kasi kaarakahvassa.
Vasenkätiset
Oikea kasi hallintakahvassa ja vase n kasi kaikahvassa.
Ota tukeva asento ja liikuta
moottorilaitetta siten, etta leikkuuterät
ovat aina vartalosta poispäin.
Työskentelyn aikana
Vaaran uhatessa tai hatatilanteessa kytke laite heti pois paalta ja paaasta kytkinvivusta tai kytkinsangasta ja kytkinvivista tai lisakykkimesti irti.
Varmista, etta työskentelyalueella ei ole muita ihmisä.
Tarkkaile leikkuuteria - alä leikkaa pensasaidan osia, joita et nae kunnolla.
Ole erityisen varovainen leikatessasi korkeita pensasaitoja, sillä joku voi olla niiden takana. Tarkista asia ennen leikkaustöiden aloittamista.
Älä työskentele moottori-laitteella sateella äläkä
märässä tai hyvin koste-assa ympäristössä -
käyttomoottoria ei ole
suojattu vedelta -
sähköiskun ja oikosulun
vaara!
Aäjä laitetta sateseen.

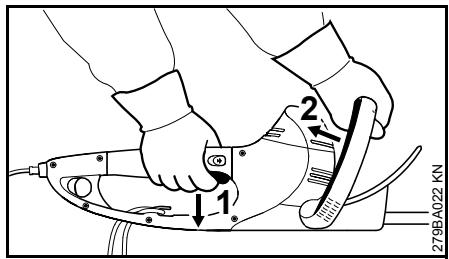

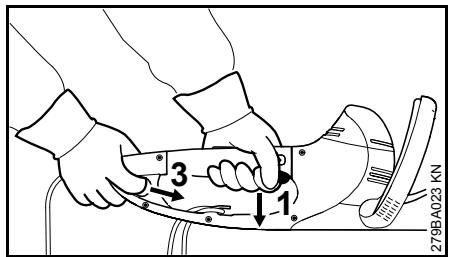

Laitteessa on terän pikapsäytys - terä pysahtyy heti, jos liipaisinkytkin ja/tai kytkinsanka tai liipaisinkytkin ja/tai lisäkytkin on vapautetu.
Tarkasta tāmā toiminto saannöllisesti ja riittāvān usein. ālā kayṭa laitetta, kun leikkuuterissā on viel jalkikäyntiā -tapaturman vaara! Ota yhteys jalleenmyyyjān.
Ole varovainen työskennellessäi liukkaalla, märällä tai lumisella pinnalla ja epatasaisessa maastossa - liukastumisvaara!
Raivaa maahan pudonneet oksat, risut ja muut leikkuujate pois.
Varo esteita; kantoja, juuria - kompastumisvaara!
Työskently korkealla:
Käytä henkilonostinta
- Alä koskaan työskentele tikapuilla tai puussa seisten.
- Älä työskentele épäävakaalta alustalta käsin
Ole erityisen varovainen käyttaessäkuulonsuojaimia, koska silloin onvaikeampi kuulla vaarasta ilmoittaviaäänia (huudot, aänimerkit yms.).
Pidä riittävästi taukoja, jotta et tee
väsymyksesta ja uupumuksesta johtuvia
virheitä - tapaturman vaara!
Työskentele rauhallisesti ja harkitusti, vain valoisaan aikaan ja nakyvyyden ollessa hyvä. Ole varovainen, äla vaaranna muita.
Kulmavaihde kuumenee kayton aikana.
Alä koske kulmavaihdekoteloon - palovammojen vaara!
Jos moottorilaitteeseen on kohdistunut
tavallista käyttoa suurempi rasitus
(esim. isku tai pudotus), sen kunto on
ehdottomasti tarkastettava ennen
käytön jatkamista - ks. myös kohta
"Ennen työnteon aloittamista". Tarkista
erityisesti turvalaitteiden toiminta.
Moottorilaitetta ei missän tapauksessa
saa käyttaa, jos sen käyttoturvallisuutta
ei voida enää taata. Jos et ole varma,
kysy jälleenmyjälta.
Tarkista pensasaita ja työskentelyalue, jotteivat leikkuuterät päase vahingoittumaan:
- poista kivet, metallikappaleet ja muut kiinteät esineet.
- Älä päästä leikkuuteriin hiekkaa tai kiviä esim. työskennellessämiaanpinnan tasolla
- Varo koskettamasta metalliverknoon leikatessasi verkkoaaitaa peittavä pensasaitaa.
Varo koskemasta sähköjohtoin - alakatkaise sähköjohtoja - sähköiskunvaara!
Älä koske leikkuuteriin
moottorin käydessa. Jos
jokin esine estaa lleikku
terien liikkeen, sommuta
moottori välittömästi ja
vedä verkkopistoke irti - poista esine vasta sen
jälkeen - tapaturman
vaara!
Jos pensasaita on erittän polyinen tai likainen, suihkuta leikkuuteriin STIHLPihkanpoistoaineta. Se vähentä huomattavasti leikkuuterien kulumista, kasvinesteiden syövytävävaikutusta ja lian keräantymistä leikkuuteriin.
Työnteon aikana leijaileva poly voi olla terveydelle vaarallista. Jos polyäminen on runsasta, käytä hengityssuojainta.
Irrota pistoke pistorasi
asta heti, jos liitantajho
to on vahingoittunut -
sahköiskun aiheuttama
hengenvaara!
Älä vedä pistoketta irti pistorasiasta johdosta vetamällä, vaan ota kiinni pistokkeesta.
Älä vahingoita liitäntäjohtoa ajamalla sen yli, litistämälla tai vetämälla sitä.
Käytä liitosjohtoa ja jatkojohtoja oikein:
Johdot eivät saa hankautua reunoja eikä teräviä tai leikkaavia esineitä vasten
- Alä asenna johtoja oven-tai ikkunanraosta
- Jos johdot ovat kiertyneet, irrota verkkopistoke ja selvitä johdot
Välta ehdottomasti koskemasta leikkuuteraa
- Kelaa johtokela aina kokonaan auki ylikuumenemisen aiheuttaman palovaaran välttämiseksi
Ennen kuin lasket laitteen pois käsistäsi,
kytke siitä virta pois päältä - irrota
pistoke pistorasiasta.

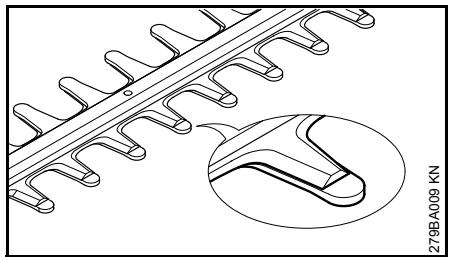

Tarkista leikkuuterat usein ja sānnöllisin valiajoin sekä heti, jos niiden toiminta suntuu muuttuneen:
- sammuta moottorilaite, odota, kunnes leikkuuterät ovat pysähtyneet ja vedä verkkopistoke irti
Tarkista leikkuulaitteen kunto ja liitantä. Tarkista, ettei sinä ole halkeamia.

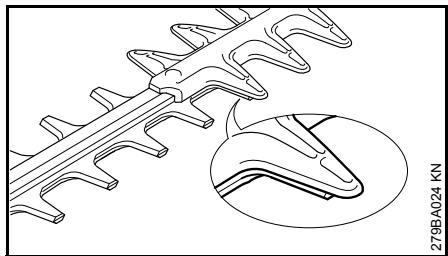

Tarkista terän terävyys
Ennen leikkuuterien vaihtamista
sammuta moottorilaite ja vedä
verkkopistoke irti. Moottori voi
käynnistyä tahattomasti - tapaturman
vaara!
Pidä moottori aina puhtaana risuista, tikuista, lehdistä ja liialisesta voiteluaineesta - palovaara!
Työnteon jälkeen:
Puhdista moottorilaite polestä ja liasta - alä kaytä rasvaliuottimia.
Suihkuta leikkuuterille STIHLin
pihkanpoistoinetta - käynistä moottori
uudestaan vähäksi aikaa, jotta suihke
levitty serille tasaisesti.
Tärina
Laitteen pitempaikainen kaytto voi aiheuttaa tärinästa johtuvia kaisen verenkiertohairiöita (valkosormisuus).
Yleistä kaikille sopivaa käyttoaikaa ei voi ilmoittaa, sillä käyttoaika riippuu monista tekijöistä.
Voit kayttäa laitetta kauemmin, kun
- suojaat kdet (lampimilla kaseineillä)
pidat valillata taukoja
Käytöaikaa lyhentää:
- käytäjan verenkierto-ongelmat (oireet: usein kylmiltä suntuvat tai kutisevat somet)
- alhainen ulkoilman lampötila
- tiukka puristusote (tiukka ote esta verenkiertoa).
Mikali laitteen saannollisen ja pitkaaikaisen kayton yhteydessä ilmenee oireita (esim. sormien kutina), suosittelemme laakärintarkastusta.
Huolto- ja korjaustyö
Aina ennen työskentelyn aloittamista
sammuta laite ja irrota verkkopistoke
pistorasiasta. Moottorin tahattoman
käynnistymisen aiheuttama -
loukkaantumisvaara!
Huolla moottorilaitetta sānnöllisesti. Tee ainoastaan tassä kayttöohjeessa kuvattuja huolto- ja korjaustöitä. Muut työt on annettava alan ammattilaisen suoritettaviksi.
STIHL suosittee, etta annat kaikki
huolto- ja korjaustyöt ainoastaan STIHL-korjaamon suoritetaviki. STIHL-kauppiaat saavat säännölliseti
koulutusta ja teknisä tiedotteita.
Käytä ainoastaan korkealaatuisia
varaosia. Huonompilaatuisten
varusteiden käytto voi aiheuttaa
tapaturmia tai vahingoittaa laitetta.
Lisātietao saat alan likkeista.
STIHL suosittee alkuperäisten STIHLLaraosien käytöa. Ne on suunniteltu juuri tähän laitteseen ja käytäjan tarpeisiin sopiviki.
Älä tee moottorilaitteen rakenteeseen minkäänaisia muutoksia - turvallisuus voi vaarantua - onnettomuusvaara!
Tarkista saannollisesti, etta liitantajohto ja verkkopistoke eristavat kunnolla ja ettaneivat ole haurastuneet.
Sahköosien kuten verkkjohtoen huolto ja vaihto on annettava sahköalan ammattilaisen tehtäväksi.
Puhdista muoviosat liinalla. Syovyttavat puhistusaineet voivat vahingoittaa muovia.
Aä suihkuta laitteeseen vetta.
Tarkista, etta suojuksen ja leikkuulaitteen kiinnitysruuvit ovat kunnolla kiinni, ja kiristä niitta tarvittaessa.
Puhdista tarvittaessa moottorikotelon jäahdytsilma-aukot.
Säilytälaitetuturvallisessa ja kuiivassa tilassa.
Käytto
Leikkuujankohta
Noudata pensasaitojen leikkuussa maatai kuntakohtaisia märäryksiä.
Älä leikkaa paikallisten märäysten mukaisena lepoaikana.
Valmistelut
Valmistele työ katkaisemalla paksut oksat oksasaksilla tai moottorisahalla.
Leikkausjarjestys
Leikkaa ensin aidan molemmat sivut ja sitten ylapuoli.
Jos pensasaitaa on leikattava paljon, tee se portaittain useammassa vaiheessa.
Kännettävä kahva
Työasennon optimintia varten pensasleikkuri on varustetu käantokahvalla, ks. kohta Kännettävaka hva.
Havittäminen
Älä heita leikkuujätta talousjäteastiaan -leikkuujätteen voi kompostoida.
Työtekniikka

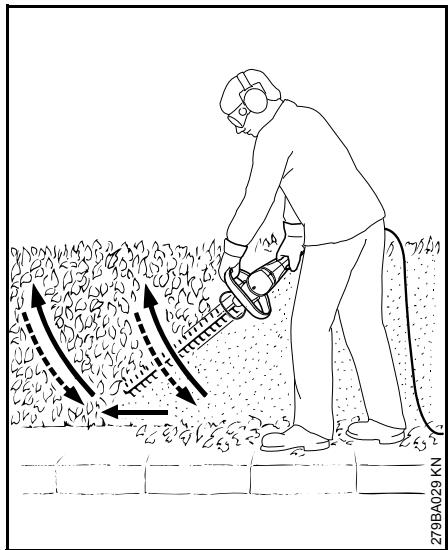

Pystysuora leikkaus
Leikkaa pensasaitaa kaarevasti alhaalta ylos. Laske leikkuria ja siirry eteenpain viemallä leikkuria jalleen karessa ylospain.
Pään yläpuolelta leikkaus on
väsyttävää, joten työturvallisuutesi takia
leikkaa tällä tekniikalla vain lyhyitä
jaksoja kerrallaan.

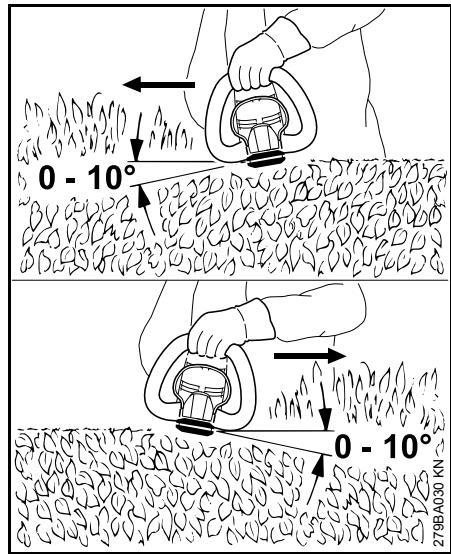

Vaakasuora leikkaus
Aseta leikkuuterä 0-10 asteen kulmaan, mutta käytä sitä vaakasuoraan ja molemmilta puolin.
Liikuta pensasaitaleikkuria sirpin tupaan pensasaidan reunoille pän, jotta katkenneet oksat putoavat maahan.

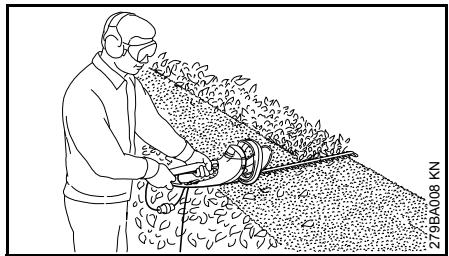

Leveitä pensasaitoja leukatessasi etene useassa vaiheessa. Pida toinen käsi kytkinsangassa ja toinen käsi hallintakahvassa.
Leikkuualuetta voi laajentaa pitamalla toista kattt hallintakahvassa ja toista kattt hallintakahvan päässä olevassa lisakytkimessä.
Laitteen sahkoliitantä
Laitteen jannitteen ja taajuuden (ks. tyyppikilpi) tulee vastata sahkoverkon jannitetta ja taajuutta.
Sähköverkon vahimmässuojaus on oltava teknisten tietojen ohjeiden mukainen - ks. Tekniset tiedot.
Laitteen kytkennässa jannitteensyöttöön on käytettävīkavirtasuojakytkintä, joka keskeyttävirransyötön, jos maadoituksen erotusvirta on yli 30 mA.
Verkkoliitannan on oltava standardin IEC 60364 sekä maakohtaisten märäysten mukainen.
Jatkojohdon vahimmäispoikkipinta-alan tulee vastata annettuja tietoja verkon jannitteen ja johdon pituuden mukaisesti.
| Johdon pituus | Vähimmäispoikkipi
nta-ala |
| 220–240 V: | |
| enintään 20 m | 1,5 mm² |
| 20–50 m | 2,5 mm² |
| 100–127 V: | |
| enintään 10 m | AWG 14 / 2,0 mm² |
| 10–30 m | AWG 12 / 3,5 mm² |
Työnnä verkkopistoke (1)
jatkojohdon liittimeen (2)

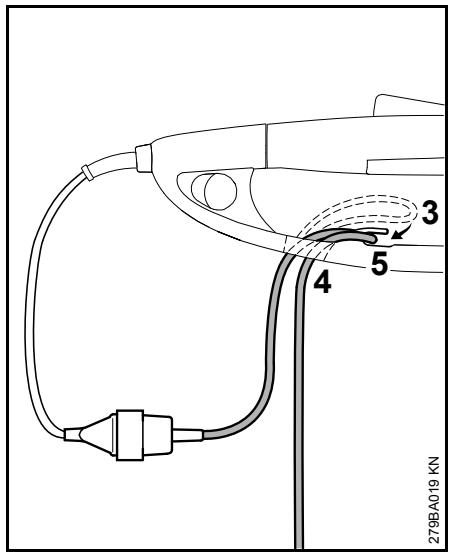

Vedon poistin
- Muodosta jatkojohtoon silmukka (3)
Vie silmukka (3) aukon (4) lapi
- Vie silmukka (3) koukkuun (5) ja kiristä
Tyonnä jatkojohdon verkkopistoke märäysten mukaisesti asennetttuun pistorasiaan
Laitteen käynnistäminen
- Ota turvallinen ja vankka asento
Seiso suorassa ja ota laitteesta rento ote
Leikkuuterä ei saa koskea maahan tai muihin esineisin
- Pidä laitteesta molemmin käsin kiinni - toinen käsii hallintakahvassa, toinen käsii kaarikhavassa
- Paina kytkinsankaa (1) kaarakahvaa
vasten ja pidä se pohjassa
Paina vuoronperaan liipaisimen varmistinta (2) ja liipaisinkytkintä (3) ja pidä ne alhaalla
Laite on varustetu kahden käden kytkentātoiminnolla eli se käynnistyy vain, kun sekä kytkinsanka (1) että kytkinvipu (3) on painettu alas.

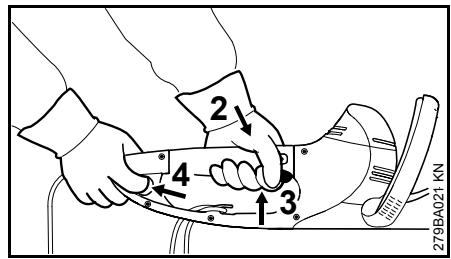

Uolttuvuuden jatkaminen
- Pidä laitteesta molemmin käsin kiinni - toinen käsi hallintakahvassa ja toinen käsi hallintakahvan päässä olevassa lisäkytkimessä
- Paina lisäkytkintä (4) ja pidä se painettuna
Paina vuoronperaan liipaisimen varmistinta (2) ja liipaisinkytkintä (3) ja pidä ne alhaalla
Laite on varustettu kahden käden kytkentātoiminnolla eli se käynnistyy vain, kun sekä lisakytkin (4) että liipaisinkytkin (3) on painetu alas.
Laitteen kytkeminen poiskäytösta
Vapauta liipaisinkytkin (1) jakytkinsanka (2)
Käytettäessäpidennettyuolttuvuutta:
Vapauta liipaisinkytkin (1) ja lisakytkin (3)
HSE61,71
Leikkuuterat ovat pysahdyksen aikana kampapiikin peitossa.
HSE 81
Leikkuuterat ovat pysahdyksen aikana osittain viiltosuojuksen peitossa.
Muita ohjeita
- Jos pidät pidemman tauon, irrota pistoke pistorasiasta
Kun et käytä laitetta, sijoita se niin,
että siitä ei ole vaaraa kenellekään
Huolehdi, etta asiattomat eivat päase käsiki laitteeseen
Kännettävä kahva
Paina kahvasädön vipuja (1) nuolen suuntaan ja pidä ne pohjassa
- Kännä kahva (2) haluamaasi asentoon
Vapauta kahvasaaedon vivut (1) ja anna kahvan lukkiutua
Kun lipaisinkytkin (3) on painettuna alas, kahvaa (2) ei saa kaannetty.
Laitteen sailytys
Jos laitetta ei käytetä n. 3 kuukauteen:
Puhdista leikkuuterat, tarkista niiden kunto ja suihkuta niihin STIHL-pihkanpoistoinetta
- Aseta teransuojus paikalleen
Puhdista laite perusteellisesti, erityisesti jäähdytsilma-aukot
Säilytā laitetta kuivassa ja turvallisessa paikassa. Ripusta laite teränsuojuksesta seinään. Varmista, etta sivulliset (esim. lapsed) eivat päase käsiki laitteeseen
Leikkuuterien teroitus
Teroita terä,Jos leikkausteho on huomattavasti heikentynyt, terä leikkaa huonosti tai oksat juuttuvat terään jatkuvasti. Kiristä leikkuuterä.
Tera on hyvä teroituttaa teroituslaitteella alan liikkeessä. STIHL suosittelee STIHL-huoltoa.
Muussa tapauksessa käytä lattaviilaa.
Viilan on oltava terään nahden
märäysten mukaisssa kulmassa (ks. kohta Tekniset tiedot).
- Teroita vain leikkaava reuna - ülä viilaa leikkuuterän tylsiä ylijäämä üläkä viiltosuojusta (ks. Tärkeät osat)
- Villaa aina leikkaavaan reunaan pain
Viilaa vain eteenpän- lähtöasentoon palatessa nosta viilaa
- Poista jäystehtiomakivellä
- Poista vain vahān materiaalia
- Poista hiontapoly teroituksen jälkeen ja suihkuta teriin STIHL-pihkanpoistoainetta
HUOMAUTUS
Alä työskentele tylsällä tai
vahingoittuneella terällä - laite
ylikuormittuu ja leikkausjäljestä tulee
epatasainen.
Huolto- ja hoitohjeita
| Tiedot koskevat normaaleissa olosuheissa käytettävää laitetta. Vaikeammissa olosuheissa (esim. jos polyä on paljon) ja pitkiä päviä tehtäessä ilmoitetuja aikavälejä on vastaavasti lyhennettävä. | enne nyönteon alottamista | työnteon jäkeen tai pävittän | vikoitain | kuukausttain | vuositain | härön sattuessa | jos laite on viottunut | tarvitessa |
| Koko kone | tarkista silmämääräisesti | X | | | | | | | |
| puhdista | | X | | | | | | |
| Kahden käden kytkentä | tarkista toiminta - kytkinvivun ja/tai kytkin-sangan vapauttamisen jälkeen terien tulee pysähtyä nopeasti | X | | | | | | | |
| Jäähdytysilman imauukko | tarkista silmämääräisesti | | X | | | | | | |
| puhdista | | | | | | | | X |
| Leikkuuterä | tarkista silmämääräisesti | X | | | | | | | |
| puhdista2) | | X | | | | | | |
| teroita1)2) | | | | | | | | X |
| vaihdatuta alan liikkeessä1) | | | | | | | X | |
| Kulmavaihde ja kiertokanki | 50 käytöttunnin värein alan ammattilaisella1) | | | | | | | | |
| anna alan ammattilaisen vaihtaa STIHL-kulmavaihderasva1) | | | | | | | | X |
| Hiliharjat | 100 käytöttunnin värein alan ammattilaisella1) | | | | | | | | |
| vaihdatuta alan liikkeessä1) | | | | | | | | X |
| Ruuvit ja mutterit | kiristä | | | | | | | | X |
| Turvatarra | vaihda | | | | | | | X | |
1) STIHL susittelee STIHL-jalleenmyyjäa
2) suihkuta sen jälkeen STIHL-pihkanpoistoainetta
Kulutuksen minimointi ja vaurioiden valttäminen
Tässä käytöohjeessa annettujen ohjeiden noudattaminen vähentäa laitteen liallista kulumista ja vaurioitumista.
Laitetta tulee käyttaa, huoltaa ja sailytttaa näissä käyttoohjeissa kuvatulla tavalla.
Käytäja vastaa itse kaikista turvallisuus, käytö- ja houlto-ohjeiden noudattamatta jättämisetä aiheutuvista vauroiista. Tämä koskee erityisesti vauroiota, jotka johtuvat
- muiden kuin STIHLin hyväksymien muutosten teosta tuotteeseen
- sellaisten työkalujen tai lisävarusteiden käytösta, joita ei ole hyväksytty tähän laitteesen, jotka eivät sovi laitteseen tai jotka ovat huonolaatuisia
laitteen märäysten vastaisesta käytösta
laitteen käytösta urheilu- tai kilpailutapahtumissa
- sekä seurannaisvaurioita, jotka ovat syntyneet vialisia componentteja käsittävän moottorilaitteen käytämisetä
Huoltotyöt
Kaikki kohdassa "Huolto- ja hoitoohejt" kuvatut tyot on tehtavaaannollisesti. Jos kayttaja ei itse voitehdä huoltotöitä, Hanen on annettava ne alan ammattilaisen suoritettavaksi.
STIHL suosittee, etta annat kaikki
huolto- ja korjaustyö ainoastaan STIHL-korjaamon suoritettaviki. STIHL-kauppiaat saavat säännölliseti
koulutusta ja teknisä tiedotteita.
Jos namä työt jatetään tekemättä taiJos ne tehdään vaärin, voi syntyä vaurioita, joista kayttäja on itse vastuussa. Naita ovat mm.
sähkömoottorin vahingoittumenen huoltotöiden vaärän ajoittamisen tai laiminlyontien vuoksi (esim. jäahdytsilmakanavan riittämätön puhdistaminen)
- väärän sahköliitannän aiheuttamat vahingot (väärä jännite, väärin mitoitettu sahkökaapeli)
- epäasianmukaisesta varastoinnista johtuvat korroosio- ja seurannaisvauriot
- laitteelle aiheutuneet vahingot, jotka johtuvat huonolaatuisten varaosien käytösta
Kuluvat osat
Jotkut laitteen osat kuluvat myös
normaalissa ohjeiden mukaisessa
käytössä, joten ne on vaihettava
käytötavasta ja -tiheydestä riippuen
ajoissa uusiin. Naita ovat mm:
leikkuuterat
Tärkeät osat
1 Liitosjohto
2 Lisakytkin
3 Vedon poistin
4 Kännettävällä kädensjalla varustettu hallintakahva
5 Lipaisimen varmistin
6 Kahvalukitus
7 Liipaisinkytkin
8 Kytkinsanka
9 Kaarikahva
10 Takapotkusuojus
11 Leikkuuterä HSE 61, 71 (ks. Tekniset tiedot)
12 Leikkuutera HSE 81, (ks. Tekniset tiedot)
13 Teransuojus
14 Leikkuusuoja (vain HSE 81)
15 Ohjaimen suojus
Koneen numero
Tekniset tiedot
Moottori
HSE 61
Nimellisjannite: 230-240 V
Nimellisvirta: 2,1 A
Taajuus: 50 Hz
Syöttöteho: 500 W
Sulake: vah. 10 A
Kotelointiluokka: II, 回
HSE 71
Nimellisjannite: 230-240 V
Nimellisvirta: 2,6 A
Taajuus: 50 Hz
Syöttöteho: 600 W
Sulake: vah. 10 A
Kotelointiluokka: II, 回
HSE 81
Nimellisjannite: 230-240 V
Nimellisvirta: 2,8 A
Taajuus: 50 Hz
Syöttöteho: 650 W
Sulake: vah. 10 A
Kotelointiluokka: II, 回
Leikkuuterä
HSE 61
Teroituskulma
teraan nahden: 34^
Hammasyali: 29 mm
Iskuluku: 32001/min
Sahauspituus: 500 mm, 600 mm
HSE 71
Teroituskulma
teraan nahden: 28^
Hammasyali: 36 mm
Iskuluku: 2800 1/min
Sahauspituus: 600 mm, 700 mm
HSE 81
Teroituskulma
teraan nahden: 45^
Hammasyali: 36 mm
Iskuluku: 2800 1/min
Leikkuupituus: 500 mm, 600 mm, 700 mm
Paino
HSE 61
Leikkuupituus 500 mm: 4,0kg
Leikkuupituus 500mm^1) 4,6 kg
Leikkuupituus 600 mm: 4,2kg
HSE 71
Leikkuupituus 600 mm: 4,2kg
Leikkuupituus 600 mm1): 4,8 kg
Leikkuupituus 700 mm: 4,3kg
Leikkuupituus 700 mm1): 4,9 kg
HSE 81
Leikkuupituus 500 mm: 4,1 kg
Leikkuupituus 600 mm: 4,2kg
Leikkuupituus 700 mm: 4,4 kg
Leikkuupituus 700mm^1) 5,0 kg
1) 10 m:n jatkojohdolla varustettu malli Isoa-Britanniaa varten
Aani- ja tärinataso
Ääni- ja tärinatason määrityksessä otetaan huomioon käytöolosuhteena nimellinen enimmäiskierrosluku.
Lisātietao tārinädirektiivin 2002/44/EY työnantajalle asettamista vaatimuksista on osoitteessa www.stihl.com/vib
Aänenpainetaso Lp EN 60745:n mukaan-2-15
HSE 61
Leikkuupituus 500 mm: 83 dB(A)
Leikkuupituus 600 mm: 83 dB(A)
HSE 71
Leikkuupituus 600 mm: 85 dB(A)
Leikkuupituus 700 mm: 85 dB(A)
HSE 81
Leikkuupituus 500 mm: 85 dB(A)
Leikkuupituus 600 mm: 86 dB(A)
Leikkuupituus 700 mm: 86 dB(A)
Aänitehotaso Lw EN 60745:n mukaan-2-15
HSE 61
Leikkuupituus 500 mm: 94 dB(A)
Leikkuupituus 600 mm: 94 dB(A)
HSE 71
Leikkuupituus 600 mm: 96 dB(A)
Leikkuupituus 700 mm: 96 dB(A)
HSE 81
Leikkuupituus 500 mm: 96 dB(A)
Leikkuupituus 600 mm: 97 dB(A)
Leikkuupituus 700 mm: 97 dB(A)
Tärinärvo a_hv EN 60745:n mukaan-2-15
HSE 61
Leikkuupituus 500 mm:
Vasen kädensija: 3,6 m/s²
Oikea kädensija: 3,2 m/s²
HSE 61
Leikkuupituus 600 mm:
Vasen kädensija: 3,6 m/s²
Oikea kädensija: 3,2 m/s²
HSE 71
Leikkuupituus 600 mm:
Vasen kädensija: 3,2m / s^2 Oikea kädensija: 2,0m / s^2
HSE 71
Leikkuupituus 700 mm:
Vasen kädensija: 3,2 m/s²
Oikea kädensija: 2,0 m/s²
HSE 81
Leikkuupituus 500 mm:
Vasen kädensija: 2,9 m/s²
Oikea kädensija: 2,0 m/s²
HSE 81
Leikkuupituus 600 mm:
Vasen kädensija: 3,1 m/s²
Oikea kädensija: 2,1 m/s²
HSE 81
Leikkuupituus 700 mm:
Vasen kädensija: 3,1 m/s²
Oikea kädensija: 2,1 m/s²
Äänenpainetasolle ja äänitehotasolle kerroin K-on RL 2006/42/EY:n mukaan 2,5 dB (A); tärinaarvolle kerroin K on-RL 2006/42/EY:n mukaan 2,0m / s^2
Ilmoitetut tärinaarvot on mitattu normien mukaisella testimenetelmällä ja niitta voidaan käytäa sähkölaitteiden vertailuun.
Todellisuudessa ilmenevat tärinaarvot voivat poiketa ilmoitetuista arvoista käytötavasta riippuen.
Ilmoitettuja tärinaarvoja voidaan käyttaa tärinäkuormituksen arvointiin.
Todellinen tärinäkuormitus on arvioitava. Arvioinnissa on otettava huomioon ajat, jotka sahkölaite on kytketty pois päältä ja joltoo se on kytketty päälle, mutta on kuormittamattomana.
Noudata tärinäkuormituksen
vähentämishojteita käytäjän
suolaamiseksi, ks. luvun
Turvallisuusohjeet ja työtekniikka alta
kappale Tärina.
REACH
REACH on kemikaalien reckisteröintiä, arviointia ja lupamenettelyä koskeva EY-asetus.
REACH-asetuksen 1907/2006/EY vaatimusten tayttämisesta on tietoa osoitteessa www.stihl.com/reach
Lisavarusteet
Suojalasit
STIHL pihkanpoistoaine
STIHL-kulmavaihderasva pensasaitaleikkureille
Uusinta tietaoa näistä ja muista erikoislisävarusteista saat STIHLjällenmyyjiltä.
Korjausohjeita
Laitteen käytäja saa suorittaa vain tassä käytöohjeessa kuvattuja huoltoja hoitotöitä. Suuret korjaukset on annettava alan ammattilaisen tehtäväksi.
STIHL suosittaa, etta annat huolto- ja
korjaustyöt vain STIHL-huollon
tehtäväksi. STIHL-jälleenmyyjiä
koulutetaan saannöllisesti. Heillä on
käytettävissän naita laitteita koskevat
tekniset tiedotteet.
Asenna korjausten yhteydessä
ainoastaan STIHLin tähän laitteeseen
hyväksymiä tai muita samantasoisia
varaosia. Käytä vain korkealaatuisia
varaosia. Huonolaatuisten osien käytö
voi aiheuttaa tapaturmia tai vahingoittaa
laitetta.
STIHL suosittaa alkuperäisten STIHLL-vaaosien käytöä.
Tunnet STIHL-alkuperäisvaraoisan STIHL-varaosanumerosta, tekstista STIHJa tarvittaessa STIHL- varaosamerkista (pienikokoisessa osassa voi olla vain merkki).
Hävittäminen
Hävitätlaite maakohtaisten ympäristömaäräysten mukaisesti.
STIHL-laite ei kuulu sekajatteeseen. Kierrata STIHL-laite, akku ja pakkaus ymparistomäräysten mukaisesti.
STIHL-jällenmyyjälta saat havittämistä koskevat ajantasaiset tiedot.
EY-vaatimuksenmukaisuusvakuutus
laite: sähkökaytöinen pensasleikkuri
merkki: STIHL
typpi: HSE 61
HSE 71
HSE 81
sarjatunniste: 4812
vastaa direktiivien 2011/65/EY, 2006/42/EY, 2004/108/EY ja
2000/14/EY märäyksiä ja on kehitetty ja valmistetu seuraavien standardien mukaisesti:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 61000-3-2, EN 61000-3-3
Mitattu ja taattu änitehotaso on
märaritetty direktiivin 2000/14/EY liitteen
V ja standardin ISO 11094 mukaan.
Mitattu aänitehotaso
HSE 61
leikkuupituus 500 mm: 94 dB (A)
leikkuupituus 600 mm: 94 dB (A)
HSE 71
leikkuupituus 600 mm: 95 dB (A)
leikkuupituus 700 mm: 95 dB (A)
HSE 81
leikkuupituus 500 mm: 96 dB (A)
leikkuupituus 600 mm: 96 dB (A)
leikkuupituus 700 mm: 96 dB (A)
Taattu ainnitehotaso
HSE 61
leikkuupituus 500 mm: 96 dB (A)
leikkuupituus 600 mm: 96 dB (A)
HSE 71
leikkuupituus 600 mm: 97 dB (A)
leikkuupituus 700 mm: 97 dB (A)
HSE 81
leikkuupituus 500 mm: 98 dB (A)
leikkuupituus 600 mm: 98 dB (A)
leikkuupituus 700 mm: 98 dB (A)
Teknisten asiakirjojen sailytys:
Valmistusvuosi ja konenumero on merkitty laitteseen.
Tuoteryhmahallinnon johtaja
Laatutodistus
000BA025 LÄ
Kaikki STIHL-tuotteet ovat korkeimpien laatuvaatimusten mukaisia.
Riippumattoman tarkastusaitoksen myontämällä todistuksella STIHL osoittaa, etta kaikki sen tuotteet tayttavat kansainväisen vaativan ISO 9001 -laadunhallintastandardin. Tämä koske tuotekehitystä, materiaalinhankintaa, tuotantoa, tuotteiden kokoamista, tuoteasiakirjojen julkaisemista ja asiakaspalvelua.
Yleisiä turvallisuusohjeita sähkötyokaluille
Tässä luvussa ovat direktivin EN 60745 käsikoneille ja -työkaluille märirytytyleiset turvallisuusohjeet. STIHL on velvollinen julkaisemaan standardin vaatim tekstit sanatarkasti.
VAROITUS
Lue kaikki turvallisuusohjeet.
Turvallisuusohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vaikean tapaturman.
Säilytä kaikki turvallisuusohjeet myöhemppää tarvetta varten.
Turvallisuohjeissa käytetykäsite sahkötyokalu tarkoittaa sahköverkkoon liitettviä sahkötyokaluja (joissa on liiantäjohto) ja akukäyttoisiä sahkötyokaluja (joissa ei ole liiantäjohtoa).
1) Työalueen turvallisuus
a) Pidä työalue puhtaana ja hyvin valaistuna. Epäjärestys ja huonovalaistus aiheuttavat tapaturmia.
b) Älä käytä sähkötyökalua
rajähdysalttiissa ympäristössä, jossa on palavia nesteitä, kausuja tai polyjä. Sähkötyökalu aiheuttaa
kipinointiä, joka voi sytyttää polyn tai hóryt.
c) Pidä muut ihmiset ja erityisesti lapset etäällä sahkötyokalun käytön aikana. Huomion kiinnittyessä muualle voit menettäa laitteen hallinnan.
2) Sahkoturvallisuus
a) Sähkötyökalun pistokkeen on oltava pistorasiaan sopiva. Pistoketta ei saa muuttaa millään tavoin. Älä käytä sovitinta, kun käytät maadoitettua sähkötyökalua. Muuttamaton pistoke ja sihen sopiva pistorasia pientävät sähköiskun vaaraa.
b) Välta koskettamasta maadoitettuja pintoja, kuten putkia, lammittimiä, liesä ja jäkaappeja. Sahköiskun vaara on suurempi, kun olet itse maadoitetu.
c) Suojaa sahkötyokalut sateelta ja vedeltä. Veden paasy sahkötyokaluun lisäa sahköiskun vaaraa.
d) Älä kanna aläkä ripusta sähkötyokalua johdosta. Älä irrota sitä pistorasiasta vetamälla johdosta. Suojaa johto kuumuudelta, öljälä, teraviltä reunoilta ja likkuvila koneenosilta. Vioittuneet ja sotkeutuneet johdot lisävät sähköiskun vaaraa.
e) Käytäulkona ulkokäyttoön soveltuvaa jatkojohtoa. Ulkokäyttoön tarkoitetu sahkjohto piententa sahköiskun vaaraa.
f) Käytä vikavirtakytkintä,Jos et voi valttä sahkötyokalun käyttoa kosteassa ympäristössa. Vikavirtakytkimen käytö pientäa sahköiskun vaaraa.
3) Henkiloturvallisuus
a) Keskity sihen, mitä teet. Ole huolellinen. Käytä tervettä järkeä. Älä käytä sähkötyökalua, kun olet väsynyt tai huumeen, alkoholin tai lääkteen vaikutuksen alainen. Pienikin tarkkaamattomuus sähkötyökalua käyttaessävi voi johtaavakaviin vammoin.
b) Käytä henkilösuojaimia. Käytä aina suojalaseja. Tapaturmavaaraa piententāvāt sahkötyokalun tyypin ja käytöttarkoituksen mukaiset henkilönsuojaimet, esim. hengityssuojain, pitavapohjaiset turvakengat, suojakypärä ja kuulonsuojain.
c) Estä sahkötyokalun tahaton käynnistyminen. Varmista, etta sahkötyokalu on kytketty pois pälä, ennen kuin kyket virran pälle ja/tai liität laitteseen akun, otat sahkötyokalun kasiisi tai kannat sitä. Alä pidä sormea kytkimellä aläkä laitetta kyktetyänä virtalähteeseen, kun kannat sahkötyokalua. Se suarentaa tapaturmavaaraa.
d) Irrota saatotyokalut tai ruuvitalta, ennen kuin kytket sahkotyokaluun virran paalle. Pyorivass laitteen osassa oleva tyokalu tai talta voi aiheuttaa tapaturman.
e) Välta épätavallista työasentoa. Seiso aina tukevasti. Säilytātasapaino. Silloin hallitset sahkötyokalun paremin odottamattomassa tilanteessa.
f) Käytä tarkoituksenmukaisia vaatteita. Älä käytä välljä vaatteita. Älä käytä koruja. Pidä hiukset, vaatteet ja käsineet kaukana laitteen likkuvista osista. Väljat vaatteet, korut sekä pitkät hiukset voivat tartua laitteen likkvuin osin.
g) Jos laitteeseen voi asentaa polyn imu- ja --keräyslaitteen, varmista etta se on paikallaan. Varmista, etta se toimii oikein. Polynimun käytö vähentäa polyn aiheuttamia vaaroja.
4) Sähkötyökalun käytö ja käsittely
a) Älä ylikuormita laitetta. Käytä työhösi tarkoituksenmukaista sähkötyokalua. Käytöttarkoitukseen sopivalla sähkötyokalulla työ sujuuu paremmin ja myös turvallisemmin, sallituilla tehoalueilla.
b) Älä käytä sahkötyokalua, jossa on vialinen kytkin. Tällainen sahkötyokalu on vaarallinen. Se on korjattava.
c) Ennen kuin teet laitteeseen saatjä, vaihdat osia tai lopetat laitteen kayton, irrota pistoke pistorasiasta ja/tai ota akku pois. Tämä estaa sahkötyokalun tahattoman kaynnistamisen.
d) Säilytä käytträmottmät sähkötyokalut poissa lasten ulottuvila. Älä anna sellaisten henkilöiden käyttaa laitetta, jotka eivat ole perehtyneet sen käyttoon tai eivat ole lukeneet naïta ohjeita. Sähkötyokalu on vaarallinen, jos sitä käyttaa kokematon henkilo.
e) Huolla sähkötyokalua hyvin.
Varmista, etta liikkuvat osat toimivat hyvin eivätkä juniudu. Varmista, etta osia ei ole rikki sähkötyokalun toimintaa haittaavalla ravall.
Korjauta vialiset osat ennen laitteen käytöö. Usein tapaturman syy on huoltamaton sähkötyokalu.
f) Pidä leikkaavat tyokalut terävinä ja puhtaina. Hyvin huollettu leikkaava tyokalu ja terävät terät juniutuvat harvemmin. Sellainen tyokalu on myös kevyempi ohjata.
g) Käytä sähkötyökalua, varusteita ja asennettavia työkaluja ohjeiden mukaisesti. Huomioi samalla käytölosuhte ja suoritettava työ. Sähkötyökalun käytö muuhun kuin ohjeen mukaiseen käytötarkoitukseen voi aiheitaa vaaran.
5) Huolto
a) Korjauta sähkötyökalusi vain pätevällä ammattikorjaajalla ja käytä korjaamiseen vain alkuperäisiä varaosia. Nain varmistetaan, etta sähkötyökalun turvallisuus säily.
Pensasleikkureiden turvallisuusohjeet
- Pidä kaikki kehonosat leikkuuterästa kaukana. Älä yritä terän käydessä poistaa leikkuujätteitä tai pitää kiinni leikattavasta materiaalista. Poista kiinni tartunut leikkuujäte laitteesta
vain laitteen ollessa kytkettynä
päältä. Jo pienikin
tarkkaamattomuus pensasleikkuria
käytettäessä voi aiheuttaavakavia
vammoja.
Kanna pensasleikkuria kahvasta aina terä pysäytetytnä. Pensasleikkuria kuljetettaessa ja säilytettäessä sen paälle on aina vedettäva suojus. Laitteen huolellinen käsittely estaä terän aiheuttaman tapaturman vaaran.
- Pidä sahkötyokalusta kiinni eristetysta kohdasta. Leikkuuterä saattaa kosketta pillossa olevaa sahkökaapelia tai laitteen omaa liitosjohtoa. Jos terä kosketta jännitteista kaepelia, voi laitteen metalliosat tulla jännitteisiksi ja aiheittaa sahköiskun.
Varmista, ette johto pääse leikkausalueelle. Työskentelyn aikana johto voi joutua piiloon pensaaseen ja tulla vahingossa katkaistuksi.
Indice
MeiwoteTovkivuonAektpoTAnxiac:
To kaawio tropoooiaeTTpeTTaiv a uovEeTai mvo oKaataaannaaevkateotnuevntpica.
Xpnoiopoioie TMOVAaWdi ETEKtaoNc (TnAalavTeZc) Tou Eivai KaTALnla YIa TIV EKAOTe XpHOn.
H Twv Kaawio WpOoOaIc KAI ETEKTAoN,TOU PIc KAI TwV OUVoEeW V PEPTE IVA EiAVI e apiTn kataoTaon.
Kpatma Ka Xeiipiaos tou nXavnatoos
Kpatate To mnxavnua travote kai me ta duo xepia otic aae. Iiaote tic laevespa Me touc avtxiepc.
To xepi otn xepioou, to apiotepo xepi otnv toewtn
Apiotepoxeipcs
To aipotepo xepi otn naa n xeipioou, to xepi otnv toxwn a
