BEDIENUNGSANLEITUNG Hse71-600 STIHL
Original Gebrauchsanleitung

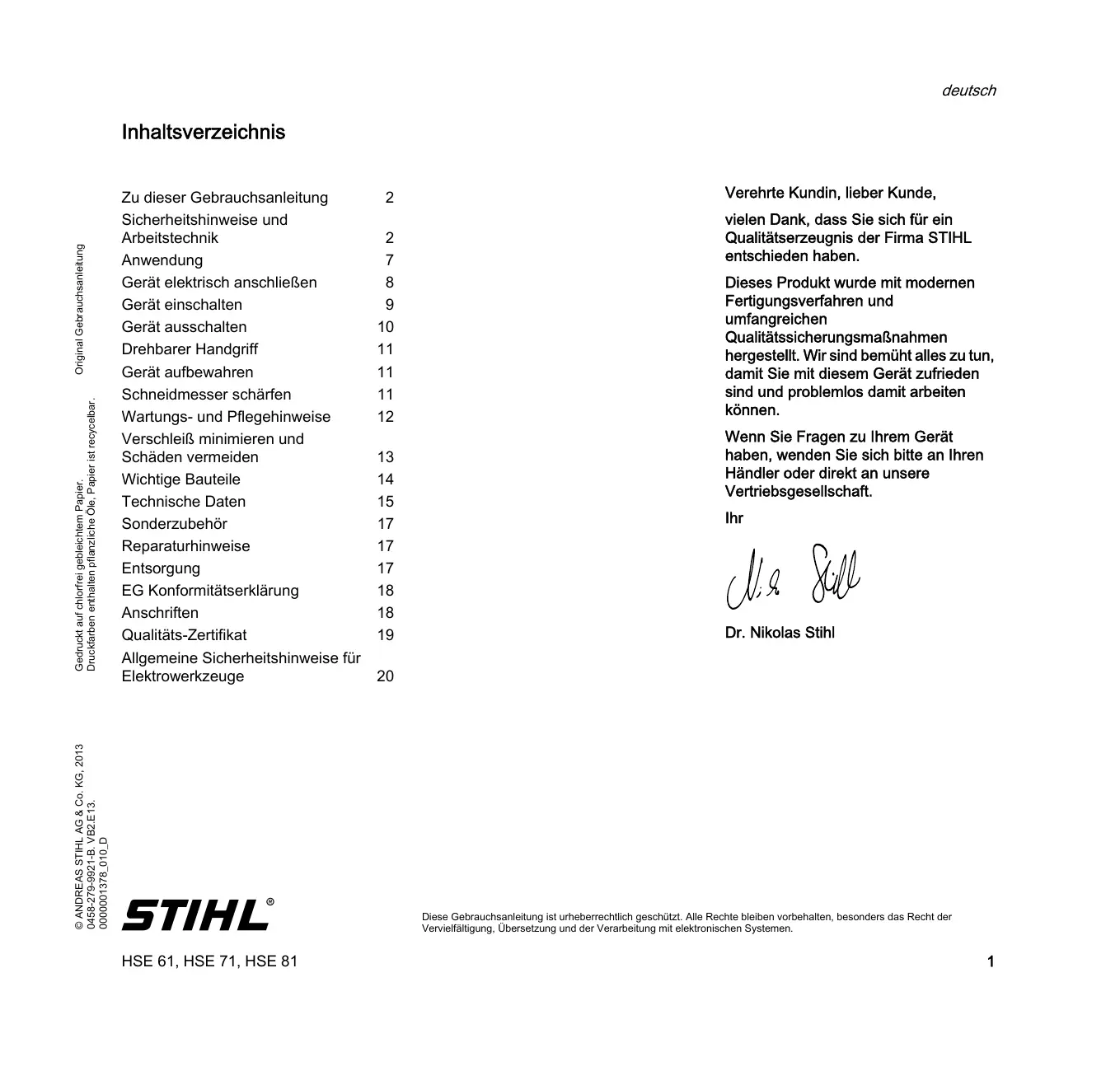

Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2
Anwendung 7
Gerat elektrisch anschließen 8

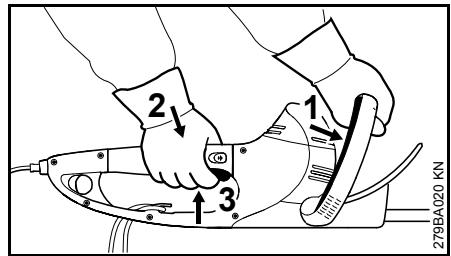

Geräeinschalten 9
Gerätausschalten 10
Drehbarer Handgriff 11
Gerät aufbewahren 11
Schneidmesserscharfen 11
Wartungs- und Pflegehinweise 12
Verschleib minimieren und
Schaden vermeiden 13
apie Wichtige Bauteile 14
Technische Daten 15
Sonderzubehör 17
Reparaturhinweise 17
Entsorgung 17
EG Konformitätserklung 18
n er Anschriften 18
a/b Qualitäts-Zertifikat 19
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge 20
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
daimt Sie mit thisem Gerat zufrieden
sind und problemos damit arbeiten
konnen.
Wenn Sie Fragen zu Ihrm Gerät
haben, wenden Sie sichitte an ihren
Handler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
© ANDREAS STIHL AG & Co. KG, 2013
VB2.E13.
000001378_010_D
STIHL
These Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonder das Recht der Vervielfaltigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Zudieser Gebrauchsanleitung
Bildsymbole
Sämtliche Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklär.
Kennzeichnung von Textabschnitten
WARNING
Warning vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.
HINWEIS
Warning vor Beschädigung des Gerätes oder einzelnber Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der Weiterentwicklung samentlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.
Sicherheitshinweise und Arbeitsstechnik
Besondere Sicherheitsmaßnahmen sind beim Arbeitsen mit diesen Motorgerät möglich, weil die Schneidmesser sehr scharf sind und weil mit elektrischem Strom gearbeitet wird.
Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lessen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.
ener scribesten, z. B. von enschaften, Sozialkassen, Arbeitsschutz und hten.
Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkauf oder von einem anderen Fachkundigen erklärten halten, wie man damit sicher umgeht - oder an einem Fachlehrgang teilnehmen.
Minderjährige)durfen nicht mit dem Motorgerat arbeiten -ausgenommen Jugendliche uber 16 Jahre, die unter Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Wird das Motorerat nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorerat vor unbefugtem Zugriff sichern.
Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.
Motorgerät nur an Personen,
weitergeben oder ausleihen, die mit
diesem Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss ausgeruht, gesund und in gutter Verfassung sein.
Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.
Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogenarf nicht mit dem Motorgerät garbeitet werden.
Motorgerät nur zum Schneiden von Hecken, Strauchern, Büssen, Gestrupp und dergleichen verwenden.
Der Einsatz des Motorgeräts für andere Zwecke ist nicht zulässig und kann zu Unfallen oder Schäden am Motorerät führen.
Vor allen Arbeiten am Gerät – Netzstecker aus der Steckdoseziehen – Unfallgefahr!
Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen, sondern immer am Netzstecker anfassen.
Ungeeignete Verlängerungsleitungen können gefährlich sein.
Bei Verländerungsleitungen müssen die Mindestquerschnittte der einzelnen Leitungen beachtet werden (siehe "Gerät elektrisch anschließen").
Stecker und Kupplung der Verlägerungsleitung mussen wasserdicht sein oder so verlegt werden, dass sie nicht mit Wasser in Berührung kommt konnen.
Nur solche Schneidmesser oder Zubehore anbauen, die von STIHL für diesen Motorerat zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehore verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Motorerat bestehen.
STIHL empfeihlt STIHL Original-Werkzeuge und Zubehör zu verwenden.
These sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.
Keine Änderungen am Gerät vornehmen - die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbauerigte aufreten, schließ STIHL jeder Haftung aus.
Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.
Gerät nicht mit Wasser abspritzen.
Bekleidung und Ausrüstung
Vorschäftsmäßige Bekleidung und Ausrüstung/TRagen.
Die Kleidung muss zweckmäßig sein und scarf nicht behindern. Eng anliegende Kleidung - Kombianzug, kein Arbeitsmantel.
Keine Kleidung tragen, die sich in Holz, Gestrupp oder sich bewegenden Teilen des Gerätes verfangen kann. Auch keinen Schal, keine Krawatte und keinen Schmuck. Lange Haare zusammenbinden und sichern (Kopftuch, Mütze, Helm etc.).
Feste Schuhe mit griffiger, rutschfester Sohlertragen.
Schutzbrille, Schallschutz
Schutzbrille und "Persönlichen" Schallschutz/TRagen-z.B. Gehorschutzkapseln.
Schutzbrille tragen. "Persönlicher" Schallschutz wird empfohlen - z.B. Gehorschutzkapseln.
Feste Handschuhe tragen.
STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.

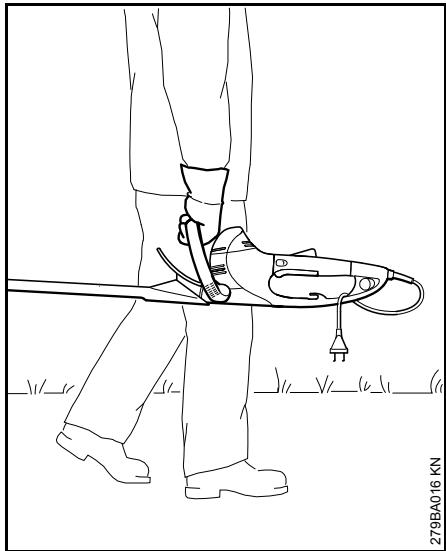

Motorgerat transportieren
Immer Motorerat ausschalten und Netzstecker des Gerätesziehen - Messerschutz anbringen auch beim Transport über kurze Strecken.
Motorerat am Griff tragen - Schneidmesser nach hinten.
In Fahrzeugen: Motorerat gegen Umkippen und Beschädigung sichern.
Vor dem Arbeitsen
Motorerat auf betriebssicheren Zustand überprüfen - entsprechende Kapitel in der Gebrauchsanleitung beachten:
- Spannung und Frequenz des Gerätes (siehe Typenschild) müssen mit Spannung und Frequenz des Netzes übereinstimmen
- Anschlussleitung, Netzstecker und Verländerungsleitung auf Beschädigungen prüfen. Beschädigte Leitungen, Kupplungen und Stecker oder den Vorschriften nicht entsprechende Anschlussleitungen dürfen nicht verwendet werden
- Steckdosen von Verländerungsleitungen mussens spritzwassergeschützt sein
- Anschlussleitung so verlegen und kennzeichnen, dass sie nicht beschädigt und niemand gefährdet werden kann - Stolpergefahr vermeiden
Schaltebelsperre, Schaltebel, Schaltbüber und Zusatzschalter,müssen leichtgangig sein - Schaltebelsperre, Schaltebel, Schaltbüber und Zusatzschaltermüssen nach Loslassen in die Ausgangsposition zurückgehen
Schneidmesser in einwandfreiem Zustand (sauber, rechtgängig und nicht verformt), fester Sitz, korrekte Montage, nachgeschäft und mit dem STIHL Harzloser (Schmiermittel) gut eingesprucht
Schnittschutz (falls vorhanden) auf Beschädigung prufen
- keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen
- Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Motorgerätes
Das Motoreratarf nur in betriebssicherem Zustand betriebenen werden-Unfallgefahr!
Stromschlaggefahr vermindern durch:
- elektrischer Anschluss nur an einer vorschrifsmäßig installierten Steckdose
- verwendete Verlägerungsleitung den Vorschriften für den jeweiligen Anwendungsfall entspruchend
- Isolierung von Anschluss- und Verländerungsleitung, Stecker und Kupplung in einwandfreiem Zustand
Gerät halten und führen
Motorgerät immer mit beiden Händen an den Griffen festhalten. Handgriffe mit den Daumen fest umfassen.

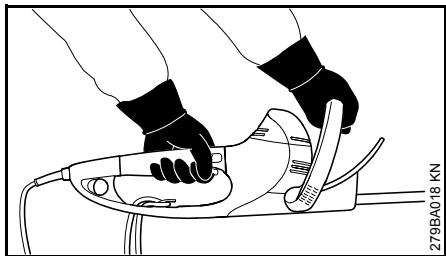

Rechtshänder
Rechte Hand am Bedienungsgriff und linke Hand am Bügelgriff.
Linkshänder
Linke Hand am Bedienungsgriff und rechte Hand am Bügelgriff.
Sicheren Stand einnehmen und Motorgerät so führen, dass die Schneidmesser immer vom Körper abgewandt sind.
Während der Arbeit

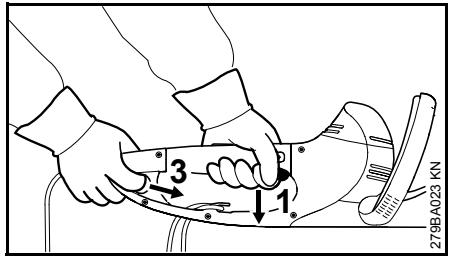

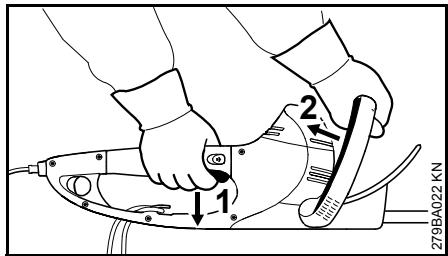

Bei drohender Gefahr bzw. im Notfall sofort Gerät ausschalten - Schalthelbel oder Schaltbügel bzw. Schalthelbel oder Zusatzschalter loslassen.
Sicherstellen, dass sich keine weiteren Personen im Arbeitsbereich befinden.
Schneidmesser beobachten -keine Bereiche der Hecke schneiden, die nicht eingesehen werden konnen.
Außerste Vorsicht beim Schneiden von hohen Hecken, es konnte sich jeder dahinter befinden – vorher nachschauen.
Nicht bei Regen und auch nicht in nasser oder sehr feuchter Umgebung mit dem Motorgerät arbeiten - der Antriebsmotor ist nicht wassergeschützt - Stromschlag- und Kurzschlussgefahr!
Gerat nicht im Regen stehen lessen.
Das Gerät ist mit einem System zum Schnellen Stoppen der Messer ausgestattet - die Schneidmesser kommt unmittelbar zum Stehen, wenn der Schalthebel oder Schaltbügel bzw. der Schalthebel oder Zusatzschalter losgelassen wird.
These Funktion regelmäßig, in kurzen Abständen kontrollieren. Gerät nicht betreiben, wenn Schneidmessner nachlaufen - Verletzungsgefahr! Fachhandler aufsuchen.
Vorsicht bei Glätte, Nasse, Schnee, an Abhängen, auf unebenem Gelände etc. - Rutschgefahr!
Herabgefallene Zweige, Gestrupp und Schnittgut wegräumen.
Auf Hindernisse achten: Baumstümpfe, Wurzeln - Stolpergebn!
Bei Arbeitsen in der Höhe:
immer Hubarbeitsbühne benutzen
- niemals auf einer Leiter oder im Baum stehend arbeiten
- niemals an instabilen Standorten arbeiten
Bei angelegtem Gehorschutz ist erhöhte Achtsamkeit und Umsicht erforderlich das Wahrnehmen von Gefahr ankündigenden Gerauschen (Schreie, Signtõne u. a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlagen, um Mädigkeit und Erschöpfung vorzubeugen - Unfallgefahr!
Ruhig und überlegt arbeiten - nur bei
guten Licht- und Sichtverhältnissen.
Umsichtig arbeiten, andere nicht
geführden.
Das Getriebe wird während des Betriebes heißt. Getriebegehäuse nicht berühren - Verbrennungsgefahr!
Falls das Motorerat nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen - siehe auch "Vor dem Arbeitsen". Insbesondere die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Motoreräte, die nicht mehr betriebssicher sind, auf keinen Fall weiter benutzten. Im Zweifelsfall Fachhändler aufsuchen.
Hecke und Arbeitsbereich prufen, damit die Schneidmesser nicht beschädigt werden:
- Steine, Metallteile und feste Gegenstände entfernen
- keine Sand und keine Steine zwischen die Schneidmesser gelangen给你们. B. beim Arbeiten in der Höhe des Bodens
- bei Hecken mit Drahtzäunen Draht nicht mit dem Schneidmesser berühren
Kontakt mit Strom führenden Leitungen vermeiden - keine elektrischen Leitungen durchtrennen - Stromschlaggefahr!
Bei laufendem Motor Schneidmesser nicht berühren. Werden die Schneidmesser durch einen Gegenstand blockiert, sofort Motor abstellen und Netzsteckerziehen – dann erst den Gegenstand beseitiggen – Verletzungsgefahr!
Bei stark staubigen oder verschmutzten
Hecken, Schneidmesser mit STIHL
Harzlöser einsprühen – nach Bedarf.
Dadurch werden die Reibung der
Messer, die Aggression der
Pflanzensäfte und die Ablagerung von
Schmutzteilchen erheblich gemindert.
Während des Arbeitsens aufgewirbete Stäube können Gesundheit gefährdend sein. Bei Staubentwicklung Staubschutzmaske/TRagen.
Bei Beschädigung der Anschlussleitungsofar den Netzsteckerziehen - Lebensgefahr durch Stromschlag!
Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdoseziehen, sondern immer am Netzstecker anfassen.
Anschlussleitung nicht durch Überfahren, Quetschen, Zerren usw. beschädigen.
Anschluss- und Verländerungsleitung Sachgemäß verlegen:
- nicht an Kanten, spitzen oder scharfen Gegenständen scheuern halten
- nicht durch Türritzen oder Fensterspalten quetschen
- bei verschlungen Leitungen - Netzsteckerziehen und Kabel entwirren
Berührung mit dem Schneidwerkzeug unbedingt vermeiden
Kabeltrommeln immer ganz abwickeln, um Brandgefahr durch Überhitzung zu vermeiden
Vor dem Verlassen des Gerätes: Motorgerät ausschalten - Netzsteckerziehen.
Schneidmesser regelmäßig, in kurzen Abständen und bei spürbaren Veränderungen sofort überprüfen:
- Motorerat ausschalten, abwarten, bis Schneidmesser still stehen, Netzsteckerziehen
- Zustand und festen Sitz überprüfen, auf Anrisse achten
Scharfzustand beachten
Zum Auswechseln der Schneidmesser Motorgerät ausschalten und Netzsteckerziehen. Durch unbeabsichtigtes Anlaufen des Motors - Verletzungsgefahr!
Motor immer von Gestrupp, Splittern, Blättern und übermörigem Schmiermittel frei halten - Brandgefahr!
Nach der Arbeit
Motorgerät von Staub und Schmutz reinigen - keine Fett losenden Mittel verwenden.
Schneidmesser mit STIHL Harzloser einsprühen - Motor nochmals kurz in Gang setzen, damit sich das Spray gemeinsig verteil.
Vibrationen
Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Höhe führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlangert durch:
Schutz der Hande (warme Handschuhe)
- Pausen
Die Benutzungsdauer wird verkürzt durch:
besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: halten Kalle Finger, Kribbeln)
- niedrige Außentemperaturen
GröBe der Greifkräfte (festes Zugreifen behindiert die Durchblutung)
Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.
Wartung und Reparatur
Vor allen Arbeitsen am Gerät immer Gerät ausschalten und Netzsteckerziehen. Durch unbeabsichtigtes Anlaufen des Motors - Verletzungsgefahr!
Motorerat regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführren, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführren halten.
STIHL empfeihlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführren zu halten. STIHL Fachhandlern werden
regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.
STIHL empfeihlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.
Keine Änderungen am Motorgerät vornehmen - die Sicherheit kann gefährdet werden - Unfallgefahr!
Anschlussleitung und Netzstecker regelmäß auf einwandfreie Isolation und Alterung (Brüchigkeit) überprüfen.
Elektrische Bauteile wie z. B. die Anschlussleitung)durfen nur von Elektro-Fachkräften instandgesetzt bzw. erneuert werden.
Kunststoffeile mit einem Tuch reinigen. Scharfe Reinigungsmittel konnen den Kunststoff beschädigten.
Gerät nicht mit Wasser abspritzen.
Befestigungsschrauben an Schutzvorrichtungen und Schneidwerkzeug auf Festsitz prufen und bei Bedarf festziehen.
Kühluftschlitze im Motorgehause bei Bedarf reinigen.
Gerät sichere in einem trockenen Raum aufbewahren.
Anwendung
Schnittsaison
Für das Schneiden von Hecken die länderspezifischen bzw. communalen Vorschriften beachten.
Nicht während den allgemein üblichen Ruhezeiten schneiden.
Vorbereitung
Dicke Zweige und Äste vorab mit einer Astschere oder Motorsäge entfern.
Schnittfolge
ZuerstbeideSeiten derHecke,danach die Oberseite schneiden.
Ist ein starkes Zurückschneiden erforderlich, dann stufenweise in mehreren Arbeitsgängen schneiden.

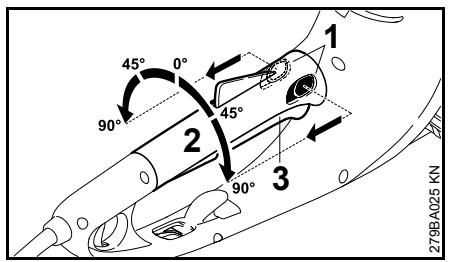

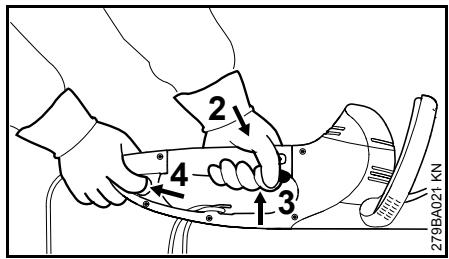

Drehbarer Handgriff
Zur Optimierung der Arbeitshaltung ist die Heckenschere mit einem drehbaren Handgriff ausgestattet, siehe "Drehbarer Handgriff".
Entsorgung
Das Schnittgut nicht in den Hausmüll werfen - Schnittgut kann kompostiert werden.
Arbeitstechnik

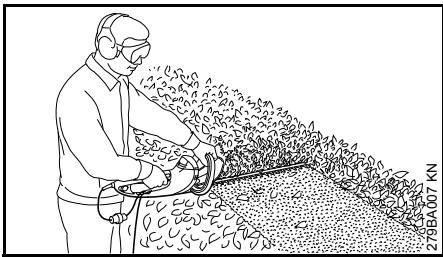

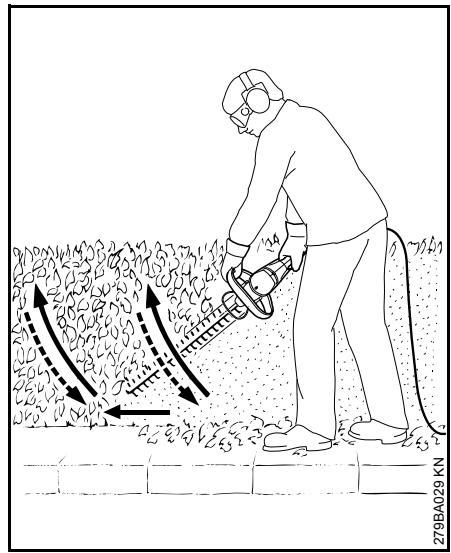

Senkrechter Schnitt
Heckenschere bogenfornig von unter nach oben führen - absenken und weitergeben - und die Heckenschere wieder bogenfornig nach oben führen.
Arbeitspositionen über Kopf sind ermudend und sollenn aus Grunden der Arbeitssicherheit nur kurzzeitig angewendet werden.

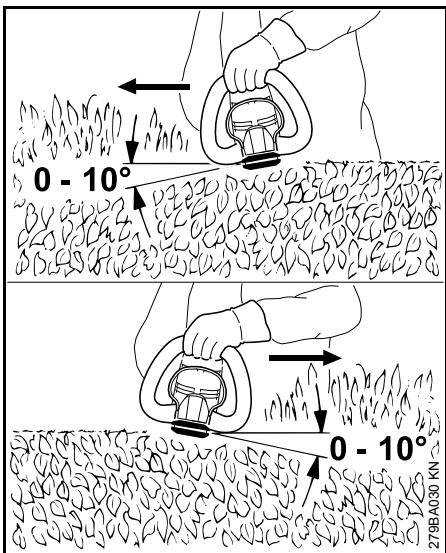

Waagerechter Schnitt
Schneidmesser in einem Winkel von 0^ bis 10^ ansetzen – aber waagerecht führen, damit beiden Messerseiten einsetzen.
Heckenschere sichelformig zum Rand der Hecke bewegen, damit die abgeschrittenen Zweige zu Boden fallen.
Bei breiten Hecken in mehreren Arbeitsgängen vorgehen - eine Hand am Schaltbügel - eine Hand am Bedienungsgriff.
Zur Veränderung der Reichweite - eine Hand am Bedienungsgriff - eine Hand am Zusatzschalter am Ende des Bedienungsgriffes.
Gerät elektrisch anschließen
Spannung und Freqenz des Gerätes (siehe Typenschild) muss mit Spannung und Freqenz des Netzanschusses übereinstimmen.
Die Mindestabsicherung des Netzanschlusses muss entsprechend der Vorgabe in den Technischen Daten ausgeführst sein - siehe "Technische Daten".
Das Gerät muss an die Spannungsvorsorgung über einen Fehlerstromschutzschalter angeschlossen werden, der die Stromzufuhr unterbricht, wenn der Differenzstrom zur Erde 30 mA überschreitet.
Der Netzanschluss muss IEC 60364
sowie den landerbezogenen
Vorschriften entsprechen.
Die Verlägerungsleitung muss abhängig von Netzspannung und Leitungslange den aufgeführten Mindestquerschnitt haben.
| Leitungslänte | Mindestquerschnitt |
| 220 V – 240 V: | |
| bis 20 m | 1,5 mm² |
| 20 m bis 50 m | 2,5 mm² |
| 100 V – 127 V: | |
| bis 10 m | AWG 14 / 2,0 mm² |
| 10 m bis 30 m | AWG 12 / 3,5 mm² |

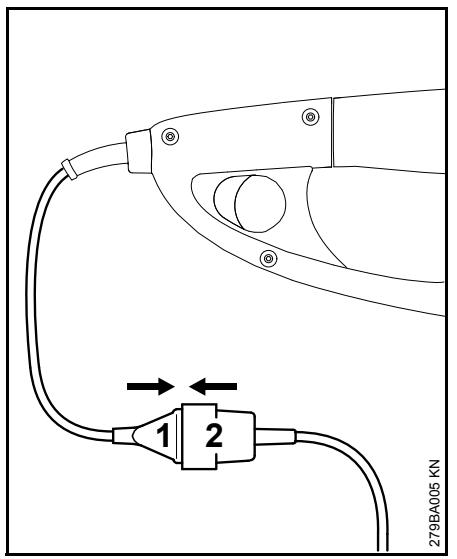

- Netzstecker (1) in die Kupplung (2) der Verlägerungsleitung stecken

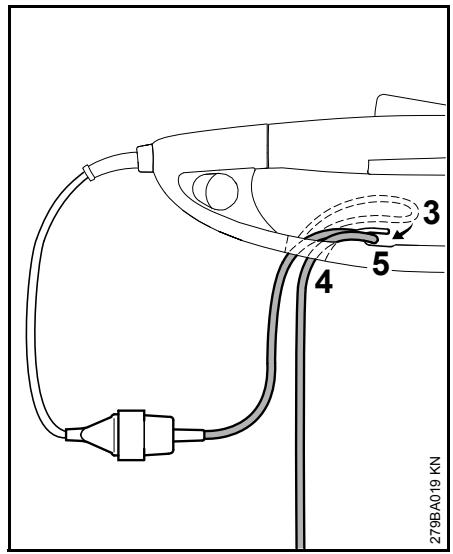

Zugentlastung
- mit der Veränderungsleitung eine Schlaufe (3) bilden
Schlaufe (3) durch die Öffnung (4) führen
Schlaufe (3) über Haken (5) führen und festziehen
- Netzstecker der Verlängerungsleitung in vorschrifsmäßig installierte Steckdose stecken
Gerä einschalten
- sicheren und festen Stand einnehmen
- aufrecht stehen - Gerät entspannt halten
Schneidwerkzeug darf keine Gegenstände und nicht den Boden berühren
Gerat in beiden Fälle gehmen – eine Hand am Bedienungsgriff – andere Hand am Bügelgriff
Schaltbiegel (1) gegen den Biegelgriff drucken und halten
- nacheinander Schalthebelsperre (2) und Schalthebel (3) drucken und halten
Das Gerät besitzt eine Zweihandschaltung, d. h. nur wenn Schaltbügel (1) und Schalthebel (3) betätig ist, kann das Gerät in Betrieb genommen werden.
Zur Veränderung der Reichweite
Gerat in beide Hände behmen - eine Hand am Bedienungsgriff - andere Hand am Zusatzschalter am Ende des Bedienungsgriffes
- Zusatzschalter (4) betätigten und halten
- nacheinander Schalthebelsperre (2) und Schalthebel (3) drucken und halten
Das Gerät besitzte eine Zweihandschaltung, d. h. nur wenn Zusatzschalter (4) und Schalthebel (3) betätig ist, kann das Gerät in Betrieb genommen werden.
Gerätausschalten
Schaltebebel (1) und Schaltbügel (2) loslassen
Beim Betrieb mit verlängter Reichweite:
Schaltebel (1) und Zusatzschalter (3) loslassen

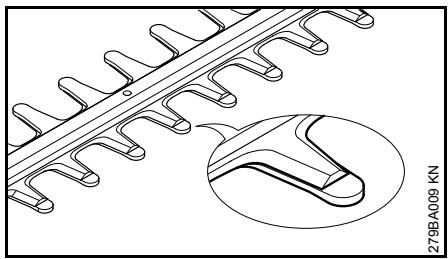

HSE61,71
Die Messer sind im Stillstand vom Kamm verdeckt.

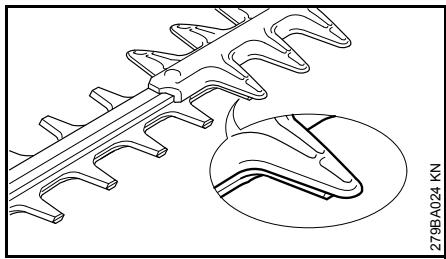

HSE 81
Die Messer sind im Stillstand teilweise vom Schnittschutz verdeckt.
Weitere Hinweise
- bei längeren Pausen - Netzsteckerziehen
- wird das Gerät nicht mehr benutzt, ist es so abzustellen, dass niemand gefährdet wird
Gerat vor unbefugtem Zugriff sichern
Drehbarer Handgriff
die beiden Hebel (1) der Griffverstellung in Pfeilrichtung betätigten und halten
Handgriff (2) in gewünschte Position drehen
die beiden Hebel (1) der Griffverstellung loslassen und Handgriff einrasten
Ist der Schalthebel (3) betägt, kann der Handgriff (2) nicht gedreht werden.
Gerät aufbewahren
Bei Betriebspausen ab ca. 3 Monaten
Schneidmesser reinigen, Zustand prufen und mit STIHL Harzloser einsprühen
- Messerschutz anbringen
Gerat gründlich saubern, besonderss die Kühlluftschlitze
Gerät an einem trockenen und sicheren Ort aufbewahren, dazu kann der Messerschutz an der Wand montiert werden. Vor unbefugter Benutzung (z. B. durch Kinder) schützen
Schneidmesser schärfen
Wenn die Schnittleistung nachlasst, die Messer schlecht schneiden, Zweige halten eingeklemmt werden: Schneidmesser nachscharfen.
Das Nachscharfen sollte durch einen Fachhändler mit einem Schäfergerät erfolgen. STIHL empfehl't den STIHL Fachhändler.
Ansonsten eine Flach-ScharFFEile benutzen. ScharFFEile im vorgeschriebenen Winkel (siehe "Technische Daten") zur Messerebene führen.
- nur die Schneidkante schärfen – weder stumpfe Überstände des Schneidmessers noch den Schnittschutz anfeilen (siehe "Wichtige Bauteile")
- immer zur Schneidkante feilen
FeilearfurimVorwartsstrich greifen-beimZuruckziehen anheben
- Grat am Schneidmesser mit einem Abziehstein entfernen
- nur weniger Werkstoff abtragen
- nach dem Schäfen - Feil- oder Schleifstaub entfern und Schneidmesser mit STIHL Harzlöser einsprühen
HINWEIS
Nicht mit stumpfen oder beschädigten Schneidmessern arbeiten – dies führt zu starker Beanspruchung des Gerätes und unbefriedigendem Schnittergebnis.
Wartungs- und Pflegehinweise
| Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren tätiglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. | vor Arbeitsbeginn | nach Arbeitende bzw. tätigch | wöchentlich | monatlich | jährlich | bei Störung | bei Beschäftigung | bei Bedarf |
| Komplette Maschine | Sichtprüfung | X | | | | | | | |
| reinigen | | X | | | | | | |
| Zweihandschaftung | Funktion kontrollieren - nach Loslassen des Schalthebels oder Schaltbügels bzw. des Schalthebels oder Zusatzschalters müssen die Messer innerhalb kurzer Zeit zum Stillstand kommt | X | | | | | | | |
| Ansaugöffnung für Kühlluft | Sichtprüfung | | X | | | | | | |
| reinigen | | | | | | | | X |
| Schneidmesser | Sichtprüfung | X | | | | | | | |
| reinigen2) | | X | | | | | | |
| schärfen1)2) | | | | | | | | X |
| ersetzen durch Fachhändler1) | | | | | | | X | |
| Getriebe und Pleuel | alle 50 Betriebsstunden kontrollieren durch Fachhändler1) | | | | | | | | |
| STIHL Getriebefett ergänzen durch Fachhändler1) | | | | | | | | X |
| Kohlebürsten | alle 100 Betriebsstunden kontrollieren durch Fachhändler1) | | | | | | | | |
| ersetzen durch Fachhändler1) | | | | | | | | X |
| Zugängliche Schrauben und Muttern | nachziehen | | | | | | | | X |
| Sicherheitsaufkleber | ersetzen | | | | | | | X | |
1) STIHL empfeihlt den STIHL Fachhändler
2) danach mit STIHL Harzloser einsprühen
Verschleib minimieren und Schaden vermeiden
Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßig Verschleib und Schaden am Gerät.
Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.
Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:
- nicht von STIHL freigegebene Änderungen am Produkt
die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativ minderwertig sind
- nicht bestimmungsgemäß Verwendung des Gerätes
Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen
- Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen
Wartungsarbeiten
Alle im Kapitel „Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführten werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfeihlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführren zu halten. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt oder unsachgemäß ausgeführrt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu zahlen unter anderem:
Schaden am Elektromotor infolge nichtrechtzeitig oder unzureichend durchgeführter Wartung (z. B. unzureichender Reinigung der Kühluftführung)
Schäden durch falschen elektrischen Anschluss (Spannung, nicht ausreichend dimensionierte Zuleitungen)
- Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
Schäden am Gerät infolge Verwendung von qualitat minderwertigen Ersatzteilen
Verschleibeile
Manche Teile des Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer derutzungrechtzeitig ersetzt werden. Dazu gehören u. a.:
Schneidmesser
Wichtige Bauteile
1 Anschlussleitung
2Zusatzschalter
3 Zugentlastung
4 Bedienungsgriff mit drehbarem Handgriff
5 Schalthebelsperre
6 Griffverriegelung
7 Schalthebel
8 Schaltbüber
9 Bügelgriff
10 Handschutz
11 Schneidmesser HSE 61, 71 (siehe "Technische Daten")
12 Schneidmesser HSE 81 (siehe "Technische Daten")
13 Messerschutz
14 Schnittschutz (nur HSE 81)
15 Führungsschutz
Maschinenummer
Technische Daten
Motor
HSE 61
Nennspannung: 230 - 240 V
Nennstromstrakte: 2,1 A
Frequenz: 50 Hz
Leistungsaufnahme: 500 W
Absicherung: min. 10 A
Schutzklasse: II, 回
HSE 71
Nennspannung: 230 - 240 V
Nennstromsträke: 2,6 A
Frequenz: 50 Hz
Leistungsaufnahme: 600 W
Absicherung: min. 10 A
Schutzklasse: II, 回
HSE 81
Nennspannung: 230 - 240 V
Nennstromstrakte: 2,8 A
Frequenz: 50 Hz
Leistungsaufnahme: 650 W
Absicherung: min. 10 A
Schutzklasse: II, 回
Schneidmesser
HSE 61
Scharfwinkel zur
Messerebene: 34^
Zahnabstand: 29 mm
Hubzahl: 3200 1/min
Schnittlange: 500 mm, 600 mm
HSE 71
Scharfwinkel zur
Messerebene: 28^
Zahnabstand: 36 mm
Hubzahl: 2800 1/min
Schnittlänge: 600 mm, 700 mm
HSE 81
Scharfwinkel zur
Messerebene: 45^
Zahnabstand: 36 mm
Hubzahl: 2800 1/min
Schnittlange: 500 mm, 600 mm, 700 mm
Gewicht
HSE 61
Schnittlänge 500 mm: 4,0 kg
Schnittlange 500mm^1) 4,6kg
Schnittlänge 600 mm: 4,2 kg
HSE 71
Schnittlänge 600 mm: 4,2 kg
Schnittlange 600 mm1): 4,8 kg
Schnittlänge 700 mm: 4,3 kg
Schnittlange 700mm^1) 4,9 kg
HSE 81
Schnittlänge 500 mm: 4,1 kg
Schnittlänge 600 mm: 4,2 kg
Schnittlänge 700 mm: 4,4 kg
Schnittlange 700mm^1) 5,0 kg
1) Ausführung mit 10 m
Anschlussleitung für Großbritannien
Schall- und Vibrationswerte
Zur Ermittlung der Schall- und
Vibrationswerte wird der
Betriebszustand nominelle
Höchstdrehzahl berücksichtigt.
Weiterfuhrende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration
2002/44/EG siehe www.stihl.com/vib
Schalldruckpegel L_p nach
EN 60745-2-15
HSE 61
Schnittlänge 500 mm: 83 dB(A)
Schnittlänge 600 mm: 83 dB(A)
HSE 71
Schnittlänge 600 mm: 85 dB(A)
Schnittlänge 700 mm: 85 dB(A)
HSE 81
Schnittlänge 500 mm: 85 dB(A)
Schnittlänge 600 mm: 86 dB(A)
Schnittlänge 700 mm: 86 dB(A)
Schalleistungspegel L_w nach EN 60745-2-15
HSE 61
Schnittlänge 500 mm: 94 dB(A)
Schnittlänge 600 mm: 94 dB(A)
HSE 71
Schnittlänge 600 mm: 96 dB(A)
Schnittlänge 700 mm: 96 dB(A)
HSE 81
Schnittlänge 500 mm: 96 dB(A)
Schnittlänge 600 mm: 97 dB(A)
Schnittlänge 700 mm: 97 dB(A)
Vibrationswert a_hv nach EN 60745-2-15
HSE 61
Schnittlänge 500 mm:
Handgriff links: 3,6 m/s²
Handgriff rechts: 3,2 m/s²
HSE 61
Schnittlänge 600 mm:
Handgriff links: 3,6 m/s²
Handgriff rechts: 3,2 m/s²
HSE 71
Schnittlänge 600 mm:
Handgriff links: 3,2 m/s²
Handgriff rechts: 2,0 ~m / s^2
HSE 71
Schnittlänge 700 mm:
Handgriff links: 3,2 m/s²
Handgriff rechts: 2,0 ~m / s^2
HSE 81
Schnittlänge 500 mm:
Handgriff links: 2,9m / s^2 Handgriff rechts: 2,0m / s^2
HSE 81
Schnittlänge 600 mm:
Handgriff links: 3,1m / s^2 Handgriff rechts: 2,1m / s^2
HSE 81
Schnittlänge 700 mm:
Handgriff links: 3,1m / s^2 Handgriff rechts: 2,1m / s^2
Für den Schalldruckpegel und den Schalleistungspegel beträgt der K-Faktor nach RL 2006/42/EG = 2,5 dB(A); für den Vibrationswert beträgt der K-Faktor nach RL 2006/42/EG = 2,0 m/s².
Die angegebenen Vibrationsswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich von Elektrogeräten herangezogen werden.
Die tatsächlich auftretenden Vibrationswerte konnen von den angegebenen Werten abweichen, abhängig von der Art der Anwendung.
Die angegebenen Vibrationswerte können zu einer ersten Einschätzung der Vibrationsbelastung verwendet werden.
Die tatsächliche Vibrationsbelastung muss eingeschiedt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschelt ist, und solche, in denen eszarw eingeschaftelt ist, aber ohne Belastung lauft.
Maßnahmen zur Reduzierung der Vibrationsbelastung zum Schutz des Anwenders beachten, siehe Abschnitt "Vibrationen" im Kapitel "Sicherheitshinweise und Arbeitstechnik".
REACH
REACH bezeichnet eine EG Verordnung zur Registriierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach
Sonderzubehör
Schutzbrille
STIHL Harzloser
STIHL Getriebefett fur Heckenscheren
Aktuelle Informationen zu dieser und weiterem Sonderzubehör sind beim STIHL Fachhändler erhalten.
Reparaturhinweise
Benutzer theses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführren, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführren.
STIHL empfeihlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführren zu halten. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für diesen Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfallen oder Schäden am Gerät bestehen.
STIHL empfehlst STIHL Original-Ersatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen (auf kleinen Teilen kann das Zeichen auch allein stehen).
Entsorgung
Bei der Entsorgung die
länderspezifischen
Entsorgungsvorschriften beachten.
STIHL Produkte gehoren nicht in den Hausmull. STIHL Produkt, Akkumulator, Zubehor und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.
Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
bestätigt, dass
Bauart: Elektro- Heckenschere
Fabrikmarke: STIHL
Typ: HSE 61
HSE 71
HSE 81
Serienidentifizierung: 4812
den Vorschriften in Umsetzung der Richtlinien 2011/65/EU, 2006/42/EG, 2004/108/EG und 2000/14/EG entspricht und in Übereinstimmung mit den folgenden Normen entwickelt und gefertigt worden ist:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 61000-3-2, EN 61000-3-3
Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V, unter Anwendung der Norm ISO 11094 verfahren.
Gemessener Schalleistungspegel
HSE 61
Schnittlänge 500 mm: 94 dB(A)
Schnittlänge 600 mm: 94 dB(A)
HSE 71
Schnittlänge 600 mm: 95 dB(A)
Schnittlänge 700 mm: 95 dB(A)
HSE 81
Schnittlänge 500 mm: 96 dB(A)
Schnittlänge 600 mm: 96 dB(A)
Schnittlänge 700 mm: 96 dB(A)
Garantierter Schalleistungspegel
HSE 61
Schnittlänge 500 mm: 96 dB(A)
Schnittlänge 600 mm: 96 dB(A)
HSE 71
Schnittlänge 600 mm: 97 dB(A)
Schnittlänge 700 mm: 97 dB(A)
HSE 81
Schnittlänge 500 mm: 98 dB(A)
Schnittlänge 600 mm: 98 dB(A)
Schnittlänge 700 mm: 98 dB(A)
Aufbewährung der Technischen Unterlagen:
ANDREAS STIHL AG & Co. KG Produktzulassung
Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG i.V.
Thomas Elsner
Leiter Produktgruppen Management
Anschriften
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLICI K
Andreas STIHL, spel. s r.o.
Chrlická 753
664 42 Modrice
BOSNIEN-HERZEGOWINA
UNIKOMERC d.o.o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 16221569
TÜRKEI
SADAL TARIM MAKINALARI DIS TICARET A.S.
Alsancak Sokak, No:10 I-6 Özel Parsel 34956 Tuzla, Istanbul
Telefon: +90 216 394 00 40
Fax: +90 216 394 00 44
Qualitäts-Zertifikat
Samtliche Produkte von STIHL entsprechen hochsten Qualitätsanforderungen.
Mit der Zertifizierung durch eine unabhängige Gesellschaft wird dem Hersteller STIHL bescheinigt, dass samtliche Produkte bezüglich Produktentwicklung, Materialbeschaffung, Produktion, Montage, Dokumentation und Kundendienst die strengen Anforderungen der internationalen Norm ISO 9001 für Qualitätsmanagement-Systeme erfüllen.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
Dieses Kapitel gibt die in der Norm EN 60745 für handgeführte motorbetriebene Elektrowerkzeuge vorformulierten, allgemeinen Sicherheitshinweise wieder. STIHL ist verpflichtet, diese Normtexte wörtlich abzudrucken.
WARNING
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitschinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b)Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und给他们 Siemit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Siekein Elektrowerkzeug, wenn Siemüde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissem Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimme Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicher im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Heckenscheren
Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfern den Sie
eingeklemmtes Schnittgut nur bei ausgeschalteten Gerät. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewährung der Heckenschere stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit dem Gerät verhindert die Verletzungsgefahr durch das Messer.
- Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, da das Schneidmesser in Berührung mit versteckten Leitungen oder dem eigenen Netzkabel kommt kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
- Halten Sie das Kabel vom Schneidbereich fern. Wahrend des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.
Contents
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
ANDREAS STIHL AG & Co. KG
Produktzulassung (Product Licensing)
ANDREAS STIHL AG & Co. KG
Thomas Elsner
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
ANDREAS STIHL AG & Co. KG
Produktzulassung
ANDREAS STIHL AG & Co. KG
Thomas Elsner
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
confirma que
Tip: Cortasetos
electrico
Marca de fabrica: STIHL
Modelo: HSE 61
HSE 71
HSE 81
Identificacion de series: 4812
ANDREAS STIHL AG & Co. KG
Produktzulassung
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
Atentamente
Thomas Elsner
Höger handtag: 3,2 m/s²
HSE 61
Skärångd 600 mm:
Höger handtag: 2,1 m/s²
HSE 81
Skärångd 700 mm:
Höger handtag: 2,1 m/s²
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
intygarrtt
masktyp: Elhacksax
Fabrikat: STIHL
Typ: HSE 61
HSE 71
HSE 81
Serie-ID: 4812
ANDREAS STIHL AG & Co. KG Produktgodkannande
ANDREAS STIHL AG & Co. KG
e.u.
Thomas Elsner
Chef Produktadministration
Kvalitetscertifikat
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
vahvistaa,että
ANDREAS STIHL AG & Co. KG Produktzulassung
Waiblingen, 1.8.2012
ANDREAS STIHL AG & Co. KG psta
Thomas Elsner
ANDREAS STIHL AG & Co. KG
Badstr. 115
71336 Waiblingen
dichiara che
ANDREAS STIHL AG & Co. KG
Produktzulassung
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
Per incarico
Thomas Elsner
Tag/DD:
Tag/DD:
Tag/DD:
Tag/DD:
Tag/DD:
Uegnede forlaengerledninger kan vare farlige.
Venstrehandtag: 3,2m / s^2
Hjre handtag: 2,0m / s^2
HSE 71
Snitlaengde 700 mm:
Venstrehandtag: 3,2m / s^2
Højre handtag: 2,0 ~m / s^2
HSE 81
Snitlaengde 500 mm:
Venstrehandtag: 2,9m / s^2
Højre handtag: 2,0 ~m / s^2
HSE 81
Snitlaengde 600 mm:
Venstrehandtag: 3,1 m/s2
Hjre handtag: 2,1 m/s²
HSE 81
Snitlaengde 700 mm:
Venstrehandtag: 3,1 m/s2
Hjre handtag: 2,1 m/s²
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
bekrafter, at
Konstruktion: El-haekkekipper
Fabriksmærke: STIHL
Type: HSE 61
HSE 71
HSE 81
Serienummer: 4812
ANDREAS STIHL AG & Co. KG
Produktgodendelse
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
e.b.
Thomas Elsner
Leder af Produktgruppen Management
Kvalitetscertifikat
Ved arbeit i hoyden:
Bruk alltid arbeidsplattform
Arbeid aldri mens du star pa en stige ell er i et tre
Arbeid aldri pa ustabile stasteder
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
bekrefter at
ANDREAS STIHL AG & Co. KG
Produktgodkjenning
ANDREAS STIHL AG & Co. KG
Pá vegne av
Thomas Elsner
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
ANDREAS STIHL AG & Co. KG Produktzulassung
Waiblingen, 2012.08.01.
ANDREAS STIHL AG & Co. KG nevében
Thomas Elsner
Osztalyvezetó,
2) ElektromosBiztonsag
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
certifica que o
ANDREAS STIHL AG & Co. KG
Produktzulassung
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
em exercício
Thomas Elsner
Director do management dos equipos de produits
Technische gegevens 252
Special toebehoren 254
Handgreeprechts: 2,1 m/s²
HSE 81
Zwaardlengthe 700~mm
Handgreep links: 3,1 m/s²
Handgreeprechts: 2,1 m/s2
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
bevestigt dat de hieronder beschreiben apparaten
ANDREAS STIHL AG & Co. KG
Produktzulassung
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
Bij volmacht
Thomas Elsner
2) Elektrische verilgheit
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
βεβαινεύνει οτί
Eio: Hktpiok 101 101
Kataokeuaotns: STIHL
TUTTOs: HSE 61
HSE 71
HSE 81
ApiOoC Oeipoc: 4812
avTtOKpivetai OTIC TPOdiaypaqecKAT
εφαμoynTwv odnyiwv 2011/65/EE,
2006/42/EK, 2004/108/EK KAI
2000/14/EK KAI exe i oxediaotei KAI
kataaekuaotei ouφwva μe ta eξnC
TPoTuTa:
EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 61000-3-2, EN 61000-3-3
O Tpooδiopiouos ts nεtprnévns kai
Eyyunévns στaθmns nxntikns ixuoc
Tpaymatoinθke ouμwva ε tη
μe0do tnou avapépetai stnv Odbvia 2000/14/EK, Tnpapptma V,
εφαροζovtau to póTuTO ISO 11094.
MeptnEvn oTaOun nxTNIKns IOXuOs
HSE 61
MnkoKoTnC 500 mm: 94 dB(A)
MnkoKoTn600 mm: 94 dB(A)
HSE 71
Mnkoc kotn6 600 mm: 95 dB(A)
MnkoKoTn700 mm: 95 dB(A)
HSE 81
Mnkoc kOttns 500 mm: 96 dB(A)
Mnkoc kOttn6 600 mm: 96 dB(A)
Mnkoc kotn 700 mm: 96 dB(A)
Eyyunmev nαθμn nxπtikns ioxuos
HSE 61
Mnkoc kotn5 500 mm: 96 dB(A)
Mnkoc kotn6 600 mm: 96 dB(A)
HSE 71
Mnkoc kOtns 600 mm: 97 dB(A)
MnkoC koTnC 700 mm: 97 dB(A)
HSE 81
Mnkoc kOttns 500 mm: 98 dB(A)
MnkoC kOtn6 600 mm: 98 dB(A)
Mnkoc kotn 700 mm: 98 dB(A)
Aiatnnpan TeXvikoU oakéλou:
ANDREAS STIHL AG & Co. KG
Produktzulassung
To etoc kataaekueuncs kai o apiooC tou
unxavnmuato c avaypaoovtai 0T0
unxavnu.
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
K.E.
q_zeros L_m
Thomas Elsner
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
ANDREAS STIHL AG & Co. KG
Produktzulassung
Waiblingen, 01.08.2012
ANDREAS STIHL AG & Co. KG
z up.
Thomas Elsner
