GEBRUIKSAANWIJZING Hse71-700, 600 W L.70 cm STIHL

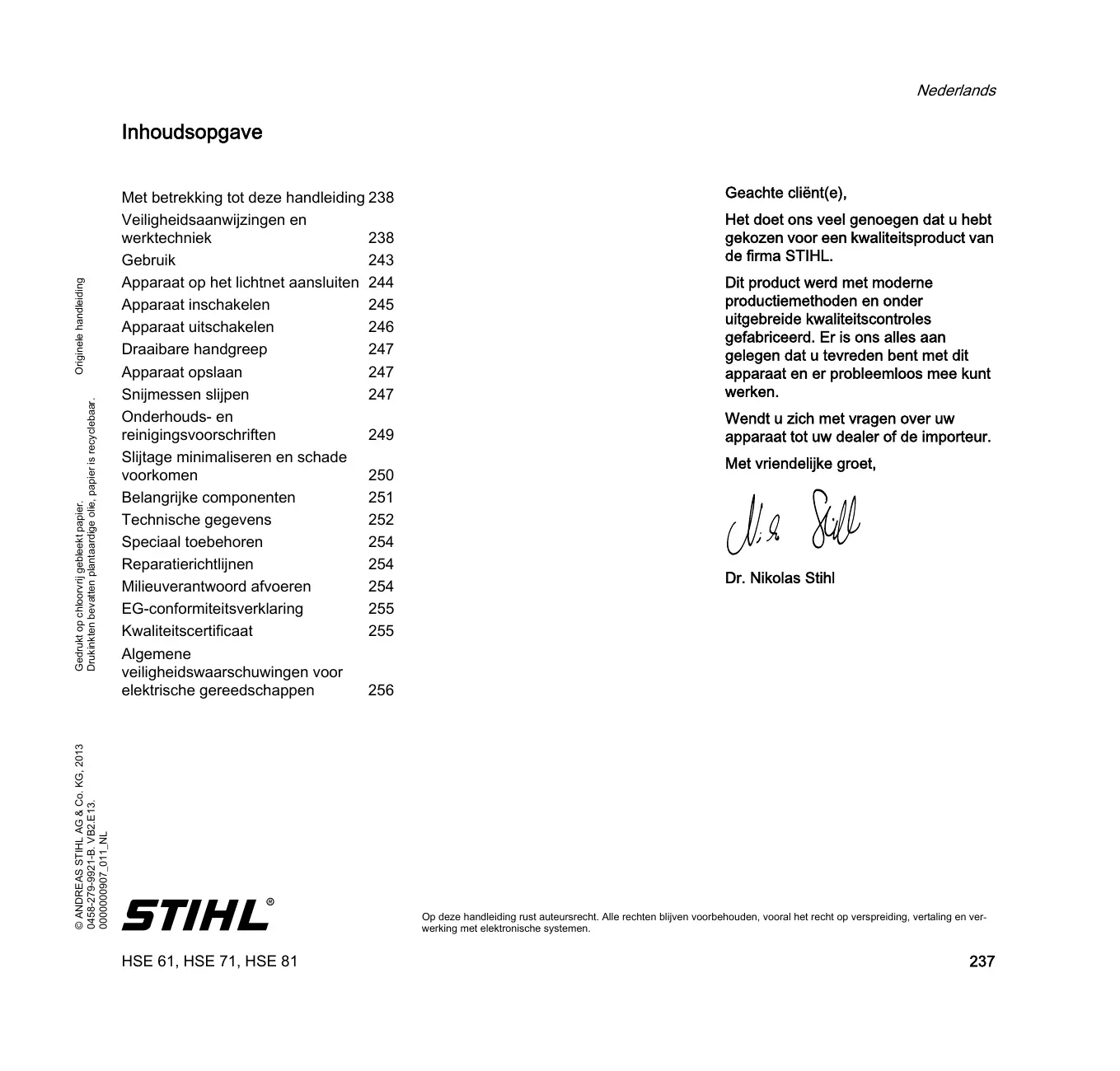

Originele handieiding Drukinkten bevatten plantaardige olie, papier is recyclebaar. Gedrukt op chloorvri gebleekt papier. © ANDREAS STIHL AG & Co. KG, 2013 0458-279-9921-B, VB2.E 13 ‘0000000907_011.NL Inhoudsopgave Met betrekking tot deze handleiding 238 Veiligheidsaanwijzingen en werktechniek 238 Gebruik 243 Apparaat op het lichtnet aansluiten 244 Apparaat inschakelen 245 Apparaat uitschakelen 246 Draaibare handgreep 247 Apparaat opslaan 247 Snijmessen slijpen 247 Onderhouds- en reinigingsvoorschriften 249 Slijtage minimaliseren en schade voorkomen 250 Belangrijke componenten 251 Technische gegevens 252 Speciaal toebehoren 254 Reparatierichtlijnen 254 Milieuverantwoord afvoeren 254 EG-conformiteitsverklaring 255 Kwaliteitscertificaat 255 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen 256 STIHL

HSE 61, HSE 71, HSE 81

Nederlands Geachte cliënt(e), Het doet ons veel genoegen dat u hebt gekozen voor een kwaliteitsproduct van de firma STIHL. Dit product werd met moderne productiemethoden en onder uitgebreide kwaliteitscontroles gefabriceerd. Er is ons alles aan gelegen dat u tevreden bent met dit apparaat en er probleemloos mee kunt werken. Wendt u zich met vragen over uw apparaat tot uw dealer of de importeur. Met vriendelijke groet,

Dr. Nikolas Stihl Op deze handleiding rust auteursrecht. Alle rechien bliven voorbehouden, vooral het recht op verspreiding, vertaling en ver- werking met elektronische systemen.

Nederlands Met betrekking tot deze handleiding Symbolen Alle symbolen die op het apparaat zijn aangebracht worden in deze handleiding toegelicht. Codering van tekstblokken Avrscnuwne Waarschuwing voor kans op ongevallen en letsel voor personen alsmede voor zwaarwegende materiêle schade. Lo: LET OP Waarschuwing voor beschadiging van het apparaat of afzonderlike componenten. Technische doorontwikkeling STIHL werkt continu aan de verdere ontwikkeling van alle machines en apparaten; Wijzigingen in de leveringsomvang qua vorm, techniek en uitrusting behouden wij ons daarom ook voor. Aan gegevens en afbeeldingen in deze handleiding kunnen dan ook geen aanspraken worden ontleend.

Veiligheidsaanwijzingen en werktechniek Speciale veiligheidsmaat- regelen zijn nodig bij het werken met dit motorap- paraat, omdat de messen zeer scherp zijn en omdat er met elektriciteit wordt gewerkt. De gehele handleiding voor de eerste ingebruik- neming aandachtig doorlezen en voor later gebruik goed opbergen. Het niet in acht nemen van de handleiding kan levensgevaarlijk zijn. OSE> De nationale veiligheidsvoorschriften, bijv. van beroepsgroepen, sociale instanties, arbeidsinspectie en andere, in acht nemen. Wie voor het eerst met het motorapparaat werkt: door de verkoper of door een andere deskundige laten uitleggen hoe men hiermee veilig kan werken — of deelnemen aan een cursus. Minderjarigen mogen niet met het motorapparaat werken — behalve jongeren boven de 16 jaar, die onder toezicht leren met het apparaat te werken. Kinderen, dieren en toeschouwers op afstand houden. Als het motorapparaat niet wordt gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht. Het motorapparaat zo opbergen dat onbevoegden er geen toegang toe hebben. De gebruiker is verantwoordelijk voor ongevallen die andere personen of hun eigendommen overkomen, resp. voor de gevaren waaraan deze worden blootgesteld. Het motorapparaat alleen meegeven of uitlenen aan personen die met dit model en het gebruik ervan vertrouwd zijn - altijd de handleiding meegeven. Het gebruik van geluid producerende motorapparaten kan door nationale en ook plaatselijke, lokale voorschriften tijdelijk worden beperkt. Wie met het motorapparaat werkt moet goed uitgerust, gezond zijn en een goede lichamelijke conditie hebben. Wie zich om gezondheidsredenen niet mag inspannen, moet zijn arts raadplegen of het werken met een motorapparaat mogelijk is. Na gebruik van alcohol, medicijnen die het reactievermogen beïnvloeden of drugs mag niet met het motorapparaat worden gewerkt. Het motorapparaat alleen gebruiken voor het knippen van heggen, heesters, bosschages, struikgewas en dergelijke. Het gebruik van het motorapparaat voor andere doeleinden is niet toegestaan en kan leiden tot ongelukken of schade aan het motorapparaat.

HSE 61, HSE 71, HSE 81

Voor alle werkzaamheden aan het apparaat — de netsteker uit de contactdoos trekken — kans op ongelukken! De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken. Het gebruik van niet-geschikte verlengkabels kan leiden tot gevaarlijke situaties. Bij gebruik van een verlengkabel moet er op de minimale doorsnede van de afzonderlike stroomdraden worden gelet (zie "Apparaat op het lichtnet aansluiten"). De steker en de contrasteker van de verlengkabel moeten waterdicht zijn of zo worden neergelegd dat deze niet met water in aanraking kunnen komen. Alleen die messen of toebehoren monteren die door STIHL voor dit motorapparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Bij vragen hierover contact opnemen met een geautoriseerde dealer. Alleen hoogwaardig gereedschap of toebehoren monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het motorapparaat. STIHL adviseert origineel STIHL gereedschap en toebehoren te monteren. Deze zijn qua eigenschappen optimaal op het product en de eisen van de gebruiker afgestemd. Geen wijzigingen aan het apparaat aanbrengen - uw veiligheid kan hierdoor in gevaar worden gebracht. Voor persoonlijke en materièle schade die door het gebruik van niet-vrijgegeven aanbouwapparaten wordt veroorzaakt is STIHL niet aansprakelijk.

HSE 61, HSE 71, HSE 81

Voor het reinigen van het apparaat geen hogedrukreiniger gebruiken. Door de harde waterstraal kunnen onderdelen van het apparaat worden beschadigd. Het apparaat niet met water afspuiten. Kleding en uitrusting De voorgeschreven kleding en uitrusting dragen. De kleding moet doelma- tig zijn en mag tijdens het werk niet hinderen. Nauwsluitende kleding — combipak, geen stofas. Geen kleding dragen waarmee men aan takken, struiken of de bewegende delen van het apparaat kan blijven haken. Ook geen sjaal, das en sieraden dragen. Lang haar in een paardenstaart dragen en vastzetten (hoofddoek, muts, helm

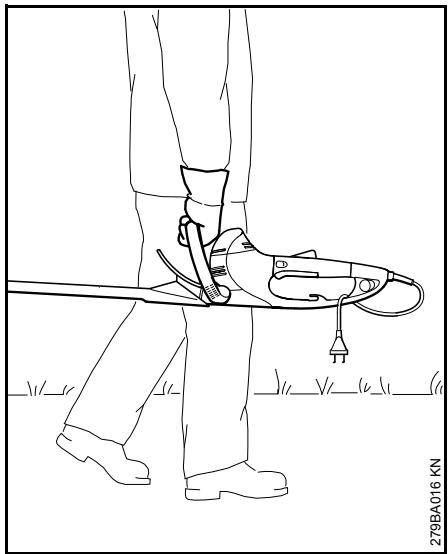

Stevige schoenen met stroeve, slipvrije zolen dragen. Veiligheidsbril, gehoorbescherming Veiligheidsbril en "per- soonlijke" gehoorbescherming dra- gen - bijv. oorkappen. Veiligheidsbril dragen. "Persoonlijke" gehoorbe- scherming wordt geadviseerd -— bijv. oorkappen. Nederlands Stevige handschoenen dragen. STIHL biedt een omvangrijk programma aan persoonlijke beschermuitrusting aan. Motorapparaat vervoeren Het motorapparaat uitschakelen en de netsteker van het apparaat uit de contactdoos trekken — de mesbeschermer aanbrengen, 00k bij vervoer over korte afstanden. 2I9BAONGKN Motorapparaat aan de handgreep dragen - messen naar achteren gericht. In auto's: het motorapparaat tegen omvallen en beschadiging beveiligen.

Nederlands Voor aanvang van de werkzaamheden Controleren of het motorapparaat in goede staat verkeert — het betreffende hoofdstuk in de handleiding in acht nemen: — De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet — De netkabel, de netsteker en de verlengkabel op beschadigingen controleren. Beschadigde kabels, contrastekers en stekers of netkabels die niet aan de voorschriften voldoen mogen niet worden gebruikt — Contactdozen van verlengkabels moeten spatwaterdicht zijn — De netkabel zo neerleggen en markeren, dat deze niet kan worden beschadigd en niemand in gevaar wordt gebracht - struikelgevaar voorkomen — De schakelhendelblokkering, schakelhendel, schakelbeugel en extra schakelaar moeten gemakkelijk bewegen - de schakelhendelblokkering, schakelhendel, schakelbeugel en extra schakelaar moeten na het loslaten terugkeren in de uitgangspositie — Messen moeten in goede staat verkeren (schoon, gangbaar en niet vervormd), goed vastzitten, correct zijn gemonteerd, geslepen en goed zijn ingespoten met het STIHL harsoplosmiddel (smeermiddel)

— Mesbeschermer (indien gemonteerd) op beschadiging controleren — Geen wijzigingen aan de bedieningselementen en de veiligheidsinrichtingen aanbrengen — De handgrepen moeten schoon en droog, vrij van olie en vuil zijn — belangrijk voor een veilige bediening van het motorapparaat Het motorapparaat mag alleen in technisch goede staat worden gebruikt — kans op ongelukken! Kans op stroomschokken verkleinen door: — Elektrische aansluiting alleen op de volgens voorschrift geïnstalleerde contactdoos — De gebruikte verlengkabel moet voldoen aan de voorschriften voor het betreffende gebruik — _ Isolatie van de net- en verlengkabel, steker en contrasteker in goede staat Apparaat vasthouden en bedienen Het motorapparaat altijd met beide handen op de handgrepen vasthouden. De handgrepen stevig met de duimen omklemmen. Rechtshandigen 2I9BAOTZKN De rechterhand op de bedieningshandgreep en de linkerhand op de beugelhandgreep. Linkshandigen 279BA018 KN De linkerhand op de bedieningshandgreep en de rechterhand op de beugelhandgreep. Een stabiele houding aannemen en het motorapparaat zo vasthouden, dat de messen altijd van het lichaam vandaan zijn gericht. Tijdens de werkzaamheden Bij dreigend gevaar, resp. in geval van nood het apparaat direct uitschakelen - de schakelhendel of de schakelbeugel, resp. de schakelhendel of de extra schakelaar loslaten.

HSE 61, HSE 71, HSE 81

Controleren of er zich geen andere personen in het werkgebied ophouden. Op de messen letten — geen stuk van de heg knippen dat niet binnen het gezichtsveld ligt. Uiterst voorzichtig te werk gaan bij het knippen van hoge heggen: er zou zich iemand achter kunnen bevinden — eerst controleren. Niet bij regen en ook niet On in een natte of zeer voch- tige omgeving met het motorapparaat werken — de elektromotor is niet waterdicht — kans op elektrische schokken en kortsluiting! Het apparaat niet in de regen achterlaten. Het apparaat is Voorzien van een systeem voor het snel stoppen van de messen — de messen komen direct tot stilstand, zodra de schakelhendel of de schakelbeugel, resp. de schakelhendel of de extra schakelaar wordt losgelaten. Deze functie regelmatig met korte tussenpozen controleren. Het apparaat niet in gebruik nemen als de messen nalopen - kans op letsell Contact opnemen met een geautoriseerde dealer. Let op bij gladheid, regen, sneeuw, op hellingen, in oneffen terrein enz. - kans op uitglijden! Afgeknipte takjes, heesters en struikgewas opruimen. Op obstakels letten: boomstronken, wortels — struikelgevaarl

HSE 61, HSE 71, HSE 81

Bij werkzaamheden die niet vanaf de grond kunnen worden uitgevoerd: — Altijd een hoogwerker gebruiken — _ Nooit op een ladder of staande in de boom werken — _ Nooit op onstabiele plaatsen werken Bij gebruik van gehoorbeschermers moet extra omzichtig en bedachtzaam worden gewerkt - omdat geluiden die op gevaar wijzen (schreeuwen, alarmsignalen e.d.) minder goed hoorbaar zijn. Op tijd rustpauzes nemen om vermoeidheid en uitputting te voorkomen -— kans op ongelukken! Rustig en met overleg werken -— alleen bij voldoende licht en goed zicht. Voorzichtig werken, anderen niet in gevaar brengen. De aandrijfkop wordt tijdens het gebruik heet. De aandrijfkop niet aanraken - kans op verbrandingl! Als het motorapparaat niet volgens voorschrift (bijv. door geweld van buitenaf, door stoten of vallen) werd uitgeschakeld, dit voor het opnieuw in gebruik nemen beslist op een bedrijfszekere staat controleren - zie ook "Voor aanvang van de werkzaamheden". Vooral de correcte werking van de veiligheidsinrichtingen controleren. Motorapparaten die niet meer bedrijfszeker zijn, in geen geval verder gebruiken. In geval van twijfel contact opnemen met een geautoriseerde dealer. Nederlands De heggen en het werkgebied controleren om te voorkomen dat de messen worden beschadigd: — Stenen, metalen delen en vaste voorwerpen verwijderen — Ervoor zorgen dat er geen zand en stenen tussen de messen terechtkomen bijv. bij werkzaamheden vlak boven de grond — Bij heggen met afrastering de afzettingsdraad niet met de messen aanraken Contact met stroom geleidende kabels voorkomen -— geen elektriciteitskabels doorsnijden - kans op stroomschokken! Bij draaiende motor de messen niet aanraken. Als de messen door een voorwerp worden geblok- keerd, de motor direct afzetten en de netsteker uit de contactdoos trek- ken - dan pas het voorwerp verwijderen — kans op letsell Bij extreem stoffige of vervuilde heggen, indien nodig, de messen met STIHL harsoplosmiddel inspuiten. Hierdoor wordt de wrijving van de messen, de agressieve inwerking van de plantensappen en het afzetten van vuildeeltjes aanzienlijk verminderd. Het tidens het werk opdwarrelende stof kan schadelijk zijn voor de gezondheid. Bij stofontwikkeling een stofmasker dragen.

Nederlands Bij beschadiging van de netkabel direct de netste- ker uit de contactdoos trekken - levensgevaar door elektrische schokl De netsteker nooit uit de contactdoos trekken door aan de netkabel te trekken, maar door de netsteker vast te pakken. De netkabel niet beschadigen door eroverheen te rijden, deze af te knellen of eraan te trekken. De net- en verlengkabel correct neerleggen: — _ Niet langs randen, punten of scherpe voorwerpen laten schuren — _ Niet in deur- of raamsponningen inklemmen — Bij in elkaar gedraaide kabels - de netsteker uit de contactdoos trekken en de kabels uit de knoop halen — Contact met het snijgarnituur beslist voorkomen — De kabelhaspel altijd geheel afrollen, om brandgevaar door oververhitting te voorkomen Voor het achterlaten van het apparaat: het motorapparaat uitschakelen - de netsteker uit de contactdoos trekken.

De messen regelmatig, met korte tussenpozen en bij merkbare wijzigingen direct controleren: — Het motorapparaat uitschakelen, wachten tot de messen stilstaan, de netsteker uit de contactdoos trekken — Op goede staat en vastzitten controleren, op scheurvorming letten — Scherpte controleren Voor het vervangen van de messen, het motorapparaat uitschakelen en de netsteker uit de contactdoos trekken. Door het onbedoeld aanlopen van de motor — kans op letsel! De motor altijd vrijhouden van struikgewas, spanen, bladeren en overtollig vet - brandgevaar! Na de werkzaamheden Stof en vuil verwijderen van het motorapparaat - geen vetoplossende middelen gebruiken. De messen met STIHL harsoplosmiddel inspuiten - de motor nogmaals even laten draaien, zodat de spray gelijkmatig wordt verdeeld. Trillingen Langdurig gebruik van het motorapparaat kan leiden tot door trillingen veroorzaakte doorbloedingsstoornissen aan de handen ("witte vingers"). Een algemeen geldende gebruiksduur kan niet worden vastgesteld, omdat deze van meerdere factoren afhankelijk is. De gebruiksduur wordt verlengd door: — Bescherming van de handen (warme handschoenen) — Rustpauzes De gebruiksduur wordt verkort door: — Bijzondere persoonlijke aanleg voor slechte doorbloeding (kenmerk: vaak koude vingers, kriebelen) — Lage buitentemperaturen — De mate van kracht uitgeoefend door de handen (stevig beetpakken beïnvloedt de doorbloeding nadelig) Bij regelmatig, langdurig gebruik van het apparaat en bij het herhaald optreden van de betreffende symptomen (bijv. vingers kriebelen) wordt een medisch onderzoek geadviseerd. Onderhoud en reparaties Voor alle werkzaamheden aan het apparaat altijd het apparaat uitschakelen en de netsteker lostrekken. Door het onbedoeld aanlopen van de motor — kans op letsel! Het motorapparaat regelmatig onderhouden. Alleen die onderhouds- en reparatiewerkzaamheden uitvoeren die in de handleiding staan beschreven. Alle andere werkzaamheden laten uitvoeren door een geautoriseerde dealer. STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De

HSE 61, HSE 71, HSE 81

STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan het apparaat. Bij vragen contact opnemen met een geautoriseerde dealer. STIHL adviseert originele STIHL onderdelen te monteren. Deze zijn qua eigenschappen optimaal op het apparaat en de eisen van de gebruiker afgestemd. Geen wijzigingen aan het motorapparaat aanbrengen - de veiligheid kan hierdoor in gevaar worden gebracht - kans op ongelukken! De netkabel en de netsteker regelmatig op goede isolatie en veroudering (breuk) controleren. Elektrische componenten, zoals bijv. de netkabel mogen alleen door elektriciens worden gerepareerd, resp. vervangen. Kunststof onderdelen reinigen met een doek. Agressieve reinigingsmiddelen kunnen het kunststof beschadigen. Het apparaat niet met water afspuiten. De bevestigingsbouten van de beschermkappen en het snijgarnituur op vastzitten controleren en indien nodig vastdraaien. De koelluchtsleuven in het motorhuis indien nodig reinigen. Het apparaat veilig in een droge ruimte opslaan.

HSE 61, HSE 71, HSE 81

Gebruik Knipseizoen Voor het knippen van heggen de nationaal geldende, resp. lokale voorschriften in acht nemen. Niet tijdens de algemeen gebruikelijke rusttijden knippen. Voorbereiding Dikke twijgen en takken eerst met een snoeischaar of motorzaag verwijderen. Werkvolgorde Eerst de beide zijkanten van de heg en vervolgens de bovenkant knippen. Als een heg fors moet worden teruggesnoeid, stapsgewijs in meerdere fasen werken. Draaibare handgreep Voor een optimale werkhouding is de heggenschaar uitgerust met een draaibare handgreep, zie "Draaibare handgreep". Milieuverantwoord afvoeren De afgezaagde takken niet bij het huisvuil gooien — de takken kunnen worden gecomposteerd. Nederlands Werktechniek Verticaal werken L2798a029 kN De heggenschaar boogvormig van beneden naar boven bewegen - laten zakken en doorlopen - en de heggenschaar opnieuw boogsgewijs naar boven geleiden. Werkhoudingen boven het hoofd zijn vermoeiend en mogen in verband met de veiligheid slechts kortstondig worden uitgevoerd.

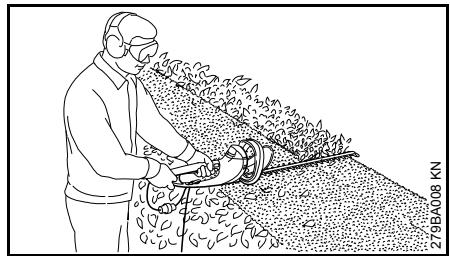

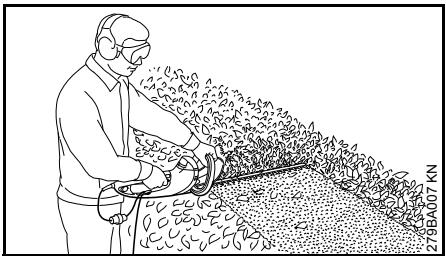

Nederlands Horizontaal knippen ANNTOR

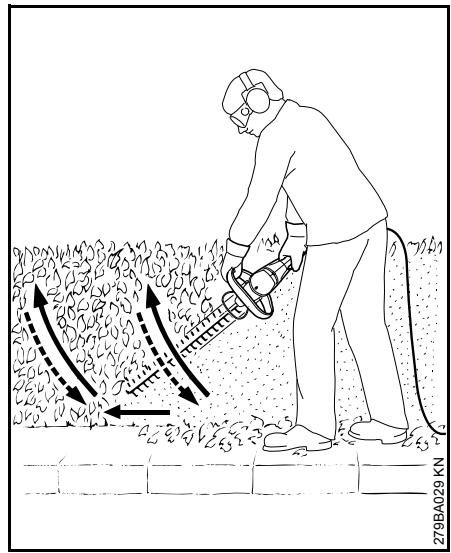

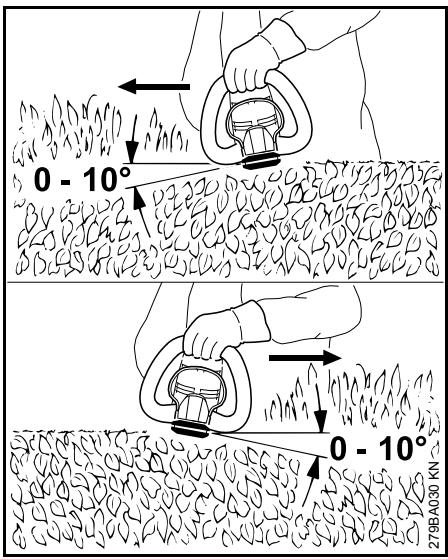

De messen onder een hoek van 0° tot 10° houden - maar horizontaal geleiden, hierbij de beide meskanten gebruiken. De heggenschaar sikkelvormig ten opzichte van de rand van de heg bewegen, zodat de afgeknipte takken op de grond vallen. Bij brede heggen in meerdere fasen te werk gaan — één hand op de schakelbeugel - één hand op de bedieningshandgreep.

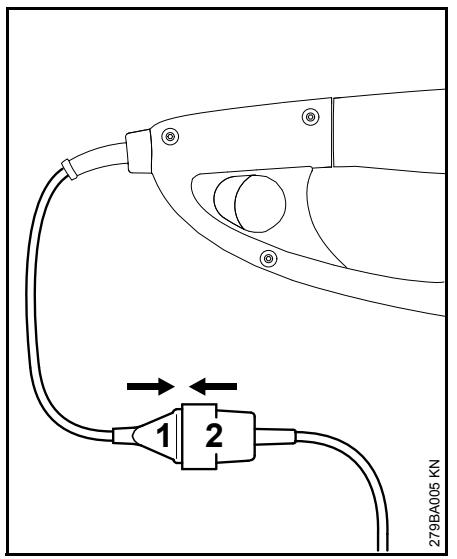

Voor vergroting van de reikwijdte — éé hand op de bedieningshandgreep hand op de extra schakelaar aan het uiteinde van de bedieningshandgreep. Apparaat op het lichtnet aansluiten De spanning en de frequentie van het apparaat (zie typeplaatje) moeten corresponderen met de spanning en de frequentie van het elektriciteitsnet. De minimale beveiliging (Zekering) van de netaansluiting moet overeenkomstig de technische gegevens zijn uitgevoerd — zie "Technische gegevens". Het apparaat moet via een aardiekschakelaar op het elektriciteitsnet worden aangesloten, die de stroomtoevoer onderbreekt als de aardlekstroom hoger is dan 30 mA. De netkabel moet voldoen aan IEC 60364 en aan de nationale voorschriften. De verlengkabel moet, afhankelijk van de netspanning en de kabellengte, de vermelde minimale doorsnede hebben. Kabellengte Minimale doorsnede 220 V -240 V: Tot 20m 1,5 mm? 20 m tot 50 m 2,5 mm? 100 V-127 V: Tot 10 m AWG 14/2,0 mm? 10 m tot 30 m AWG 12/3,5 mm?

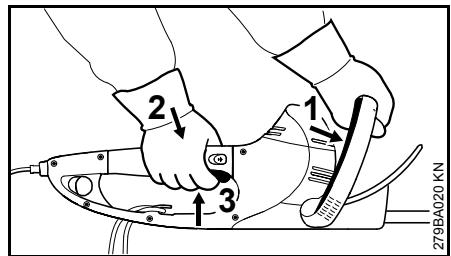

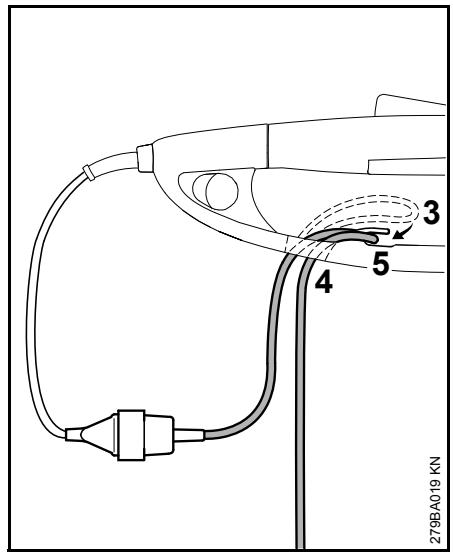

Trekontlasting 2mBA0I9KN Nederlands Apparaat inschakelen © Een veilige en stabiele houding aannemen e Rechtop staan - het apparaat ontspannen vasthouden © Het snijgarnituur mag geen obstakels en ook de grond niet raken e Het apparaat met beide handen vasthouden - één hand op de bedieningshandgreep - de andere hand op de beugelhandgreep e Met de verlengkabel een lus (3) vormen e De lus (3) door de opening (4) steken e Delus (3) over de haak (5) geleiden en vasttrekken e De steker van de verlengkabel in een volgens de installatievoorschriften aangesloten contactdoos steken 2798020 KN

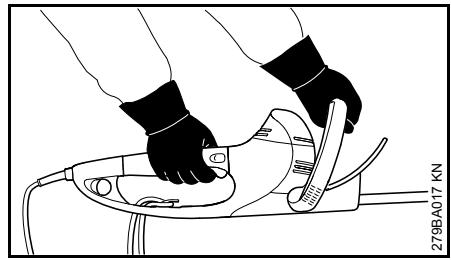

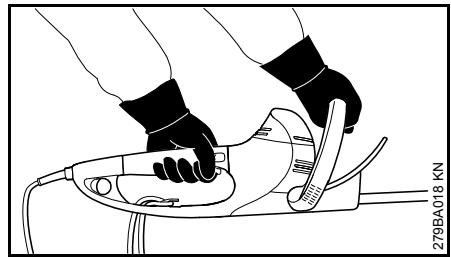

e De schakelbeugel (1) tegen de beugelhandgreep drukken en vasthouden e Na elkaar de schakelhendelblokkering (2) en de schakelhendel (3) indrukken en vasthouden Het apparaat is voorzien van een tweehandschakeling, dat wil zeggen alleen als de schakelbeugel (1) en de schakelhendel (3) worden ingedrukt, kan het apparaat in gebruik worden genomen.

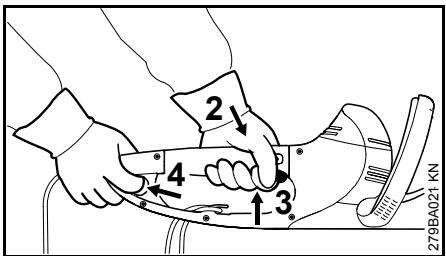

Nederlands Voor vergroting van de reikwijdte 2198402 KN e Het apparaat met beide handen vasthouden -— één hand op de bedieningshandgreep - de andere hand op de extra schakelaar aan het uiteinde van de bedieningshandgreep e De extra schakelaar (4) indrukken en ingedrukt houden e Naelkaar de schakelhendelblokkering (2) en de schakelhendel (3) indrukken en vasthouden Het apparaat is Voorzien van een tweehandschakeling, dat wil zeggen alleen als de extra schakelaar (4) en de schakelhendel (3) worden ingedrukt, kan het apparaat in gebruik worden genomen.

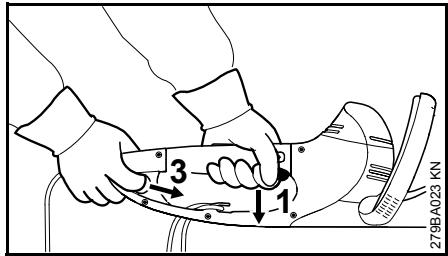

Apparaat uitschakelen

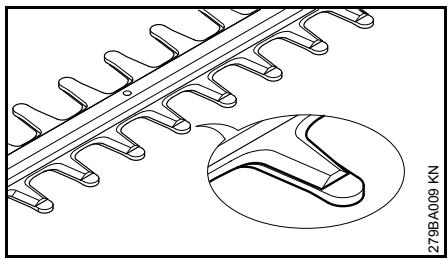

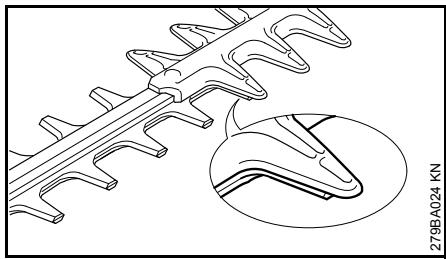

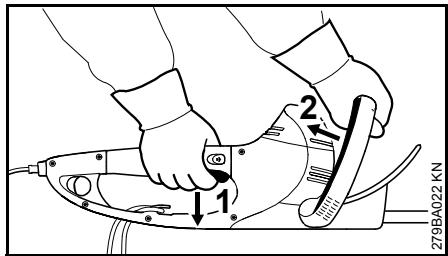

LaraBn022 kN e Schakelhendel (1) en schakelbeugel (2) loslaten Bij het gebruik met een vergrote reikwijdte: L279BA023 kN e Schakelhendel (1) en extra schakelaar (3) loslaten HSE 61,71 27984000 kN De messen zijn bij stilstand afgedekt door de kam. HSE 81 27984024 KN De messen zijn bij stilstand gedeeltelijk afgedekt door de mesbeschermer. Overige aanwijzingen Bij langere onderbrekingen — de netsteker uit de contactdoos trekken Als het apparaat niet meer wordt gebruikt, het apparaat zo neerleggen dat niemand in gevaar kan worden gebracht Het apparaat zo opbergen dat onbevoegden er geen toegang toe hebben

HSE 61, HSE 71, HSE 81

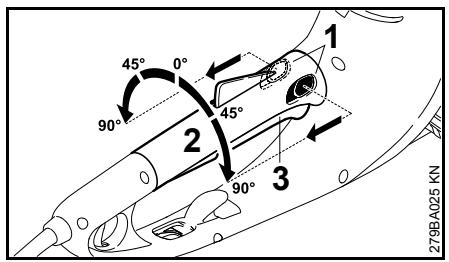

Draaibare handgreep 27984025 KI e De beide hendels (1) van de handgreepverstelling in de richting van de pijl drukken en vasthouden e Handgreep (2) in de gewenste stand draaien e De beide hendels (1) van de handgreepverstelling loslaten en de handgreep vergrendelen Als de schakelhendel (3) is ingedrukt, kan de handgreep (2) niet worden verdraaid.

HSE 61, HSE 71, HSE 81

Apparaat opslaan Bij buitengebruikstelling vanaf ca. 3 maanden: e Snijmessen reinigen, staat controleren en met STIHL harsoplosmiddel inspuiten e Mesbeschermer aanbrengen e Het apparaat grondig reinigen, vooral de koelluchtsieuven e Het apparaat op een droge en veilige plaats bewaren, hiervoor kan de mesbeschermer op de muur worden gemonteerd. Beschermen tegen onbevoegd gebruik (bijv. door kinderen) Nederlands Snijmessen slijpen Als de knipprestaties teruglopen, de messen slecht knippen, takjes vaak worden ingeklemd: messen aanscherpen/slijpen. Het aanscherpen/slijpen moet worden uitgevoerd door een geautoriseerde dealer met behulp van een slijpapparaat. STIHL adviseert de STIHL dealer. In alle andere gevallen gebruikmaken van een platte aanscherpviil. De aanscherpvijl onder de voorgeschreven hoek (zie hoofdstuk "Technische gegevens") ten opzichte van het mesvlak geleiden. e _Alleen de snijvlakken aanscherpen — noch de botte uitsteeksels op de messen, noch de knipbeschermer aanvilen (zie "Belangrijke componenten") e _Altid naar het snijviak gericht vijlen e De vi mag alleen in voorwaartse richting aangrijpen - bij het terugtrekken oplichten e De bramen op het mes met behulp van een wetsteen verwijderen © _Zo min mogelijk materiaal wegnemen e Na het aanscherpen (slijpen) — vijl- of slijpstof verwijderen en de messen inspuiten met STIHL harsoplosmiddel

Niet met botte of beschadigde messen werken — dit leidt tot een zwaardere belasting van het apparaat en een onbevredigend knipresultaat.

Onderhouds- en reinigingsvoorschriften Nederlands Onderstaande gegevens zin gebaseerd op normale bedrifsomstandigheden. Onder £e zware omstandigheden (veel stofoverlast enz.) en bij langere werktijden per dag dienen SE de gegeven intervallen navenant te worden verkort. 28 2 Sa 8 | 28 8 53 Se e £ 8 2 5 |: sl] ); LS | 8E E É 5 $ S ëè |£S 3 [3 | |E|$ 53 |ZN È $ ü ü £ visuele controle x Complete machine reinigen x werking controleren — na het loslaten van de schakelhendel of de schakelbeugel, Tweehandschakeling resp. de schakelhendel of de extra schake| X laar moeten de messen in een fractie van een seconde stilstaan visuele controle x Aanzuigopening voor koellucht reinigen x visuele controle x reinigen?) x Snimessen slipen/aanscherpen 1?) x vervangen door geautoriseerde dealer‘) x elke 50 bedrifsuren laten controleren door geautoriseerde dealer‘) Aandrifmechanisme en drifstang STIHL tandwielvet laten bijvullen door x geautoriseerde dealer‘) elke 100 bedrifsuren laten controleren Koolborstels door geautoriseerde dealer vervangen door geautoriseerde dealer!) x Bereikbare bouten en moeren natrekken x Veiligheidssticker vervangen x 1 STIHL adviseert de STIHL dealer 21 Vervolgens met STIHL harsoplosmiddel inspuiten

HSE 61, HSE 71, HSE 81 249

Nederlands Slitage minimaliseren en schade voorkomen Het aanhouden van de voorschriften in deze handleiding voorkomt overmatige slitage en schade aan het apparaat. Gebruik, onderhoud en opslag van het apparaat moeten net zo zorgvuldig plaatsvinden als staat beschreven in de handleiding. De gebruiker is zelf verantwoordelijk voor alle schade die door het niet in acht nemen van de veiligheids-, bedienings- en onderhoudsaanwijzingen wordt veroorzaakt. Dit geldt in het bijzonder voor: — niet door STIHL vrijgegeven Wijzigingen aan het product — het gebruik van gereedschappen of toebehoren die niet voor het apparaat zijn vrijgegeven, niet geschikt of kwalitatief minderwaardig zijn — het niet volgens voorschrift gebruikmaken van het apparaat — _ gebruik van het apparaat bij sportmanifestaties of wedstrijden — _ vervolgschade door het blijven gebruiken van het apparaat met defecte onderdelen Onderhoudswerkzaamheden Alle in het hoofdstuk ,Onderhouds- en reinigingsvoorschriften* vermelde werkzaamheden moeten regelmatig worden uitgevoerd. Voorzover deze onderhoudswerkzaamheden niet door de gebruiker zelf kunnen worden

uitgevoerd, moeten deze worden overgelaten aan een geautoriseerde dealer. STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over technische informaties. Als deze werkzaamheden niet of onvakkundig worden uitgevoerd kan er schade ontstaan waarvoor de gebruiker zelf verantwoordelik is. Hiertoe behoren onder andere: — _ schade aan de elektromotor ten gevolge van niet tijdig of niet correct uitgevoerde onderhoudswerkzaamheden (bijv. onvoldoende reiniging van de koelluchtgeleiding) — _ schade door verkeerde elektrische aansluiting (spanning, te lichte bedrading) — _ corrosie- en andere vervolgschade ten gevolge van onjuiste opslag — _ schade aan het apparaat ten gevolge van gebruik van kwalitatief minderwaardige onderdelen Aan slitage onderhevige onderdelen Sommige onderdelen van het apparaat staan ook bij gebruik volgens de voorschriften aan normale slijtage bloot en moeten, afhankelijk van de toepassing en de gebruiksduur, tijdig worden vervangen. Hiertoe behoren 0.a.: — snijmessen

HSE 61, HSE 71, HSE 81

Belangrijke componenten 279BA026 KN

HSE 61, HSE 71, HSE 81

Nederlands Netkabel Extra schakelaar Trekontlasting Bedieningshandgreep met draaibare handgreep Schakelhendelblokkering Handgreepvergrendeling Schakelhendel Schakelbeugel Beugelhandgreep Handbeschermer Mes HSE 61, 71 (zie "Technische gegevens") Mes HSE 81 (zie "Technische gegevens") Mesbeschermer Knipbeveiliging (alleen HSE 81) Zaagblad-, zwaardbeschermer Machinenummer

Nederlands Technische gegevens Messen HSE 71 Zwaardlengte 600 mm: 4,2kg HSE 61 Zwaardlengte 600 mm): 4,8kg Motor Slijphoek ten Zwaardlengte 700 mme 4,3 kg opzichte van Zwaardlengte 700 mm ». 4,9 kg HSE 61 mesvlak: 34° HSE 81 : : Tandsteek: 29 mm Nominale spanning: 230-240V hantaisiagen: 3200 1/min Zwaardiengte 500 mm: at kg Nominale stroomsterkte: 2,1 A Zwaardiengte: 500 mm, 600 mm Zwaardlengte 600 mm: 42kg Frequentie: 50 Hz Zwaardlengte 700 mm: 4,4 kg Opgenomen vermogen: 500 W HSE 71 Zwaardlengte 700 mm): 5,0 kg Zekering: min. 10 A Sliphoek ten D . Beveiligingsklasse: 1, E opzichte van . vivoering mer 10 mange netkabel HSE 71 mesvlak: 28 Tandsteek: 36 mm Geluids- en trillingswaarden Nominale spanning: 230-240 V Aantal slagen: 2800 1/min Nominale stroomsterkte: 2,6 A Zwaardlengte: 600 mm, 700 mm : Frequentie: 50 Hz Voor het bepalen van de geluids- en HSE 81 trillings-, oscillatiewaarden wordt Opgenomen vermogen: 600 W rekening gehouden met de Zekering: min. 10 A Slijphoek ten bedrijfsstatus nominaal max.toerental. Beveiligingsklasse: 1, opzichis van ° Gedetailleerde gegevens m.b.t. de arbo- mesviak: 45 wetgeving voor wat betreft trillingen HSE 81 Tandsteek: 36 mm 200244/ÈG, zie www.stihl.com/vib/ ñ no: L Aantal slagen: 2800 1/min É 700 mm Frequentie: 50 Hz Opgenomen vermogen: 650 W Gewicht HSE 61 Zekering: min. 10 A Zwaardlengte 500 mm: 83 dB(A) Beveiligingsklasse: 1, E Zwaardlengte 600 mm: 83 dB(A) HSE 61 HSE 71 Zwaardlengte 500 mm: 4,0 kg Zwaardlengte 600 mm: 85 dB(A) Zwaardlengte 500 mm): 4,6 kg Zwaardlengte 700 mm: 85 dB(A) Zwaardlengte 600 mm: 4,2kg HSE 81 Zwaardlengte 500 mm: 85 dB(A) Zwaardlengte 600 mm: 86 dB(A) Zwaardlengte 700 mm: 86 dB(A)

HSE 81 Zwaardlengte 500 mm: Handgreep links: 2,9 m/s? Handgreep rechts: 2,0 m/s? HSE 81 Zwaardlengte 600 mm: Handgreep links: 3,1 m/s? Handgreep rechts: 2,1 m/s? HSE 81 Zwaardlengte 700 mm: Handgreep links: 3,1 m/s? Handgreep rechts: 2,1 m/s? Voor het geluiddrukniveau en het geluidvermogensniveau bedraagt de K:-factor volgens RL 2006/42/EG = 2,5 dB(A), voor de trillingswaarde bedraagt de K-factor volgens RL 2006/42/EG = 2,0 m/s2. De gegeven trillingswaarden zijn volgens een genormeerde testprocedure gemeten en kunnen worden geraadpleegd voor de vergelijking van elektrische apparaten. De werkelijk optredende trillingswaarden kunnen afwijken van de vermelde gegevens, afhankelijk van het gebruik. De opgegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De werkelijke trillingsbelasting moet worden geschat. Hierbij kan ook rekening worden gehouden met de tijden waarin het elektrische apparaat is uitgeschakeld en die waarin dit weliswaar is ingeschakeld, maar zonder belasting draait. Nederlands Let op de maatregelen voor het reduceren van de trillingsbelasting ter bescherming van de gebruiker, zie hoofdstuk "Trillingen" in hoofdstuk “Veiligheidsvoorschriften en werktechniek". REACH REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën. Informatie met betrekking tot het voldoen aan het REACH voorschrift (EG) nr. 1907/2006 zie www.stihl.com/reach

Nederlands Speciaal toebehoren — Veiligheidsbril — _ STIHL harsoplosmiddel — STIHL tandwielvet voor heggenscharen Actuele informatie over bovengenoemd en ander speciaal toebehoren is verkrijgbaar bij de STIHL dealer.

Reparatierichtlijnen Door de gebruiker van dit apparaat mogen alleen die onderhouds- en reinigingswerkzaamheden worden uitgevoerd die in deze handleiding staan beschreven. Verdergaande reparaties mogen alleen door geautoriseerde dealers worden uitgevoerd. STIHL adviseert onderhouds- en reparatiewerkzaamheden alleen door de STIHL dealer te laten uitvoeren. De STIHL dealers worden regelmatig geschoold en hebben de beschikking over Technische informaties. Bij reparatiewerkzaamheden alleen onderdelen inbouwen die door STIHL voor dit apparaat zijn vrijgegeven of technisch gelijkwaardige onderdelen. Alleen hoogwaardige onderdelen monteren. Als dit wordt nagelaten is er kans op ongelukken of schade aan de apparaat. STIHL adviseert originele STIHL onderdelen te monteren. Originele STIHL onderdelen zijn te herkennen aan het STIHL onderdeelnummer, aan het logo STIHL'en, indien aanwezig, aan het STIHL onderdeellogo &7, (op kleine onderdelen kan dit logo ook als enig teken voorkomen.). Milieuverantwoord afvoeren Bij het milieuvriendelijk verwerken moeten de nationale voorschriften met betrekking tot afvalstoffen in acht worden genomen. Cox STIHL producten behoren niet bij het huisvuil. STIHL producten, accu's, toebehoren en verpakking moeten worden ingeleverd voor een milieuvriendelijke recycling. 0084073 kKN Actuele informatie betreffende het milieuvriendelijk verwerken van accu's is verkrijgbaar bij de STIHL dealer.

HSE 61, HSE 71, HSE 81

EG-conformiteitsverklaring ANDREAS STIHL AG & Co. KG Badstr. 115 D-71336 Waiblingen bevestigt dat de hieronder beschreven apparaten Constructie: elektrische heggenschaar Fabrieksmerk: STIHL Type: HSE 61 HSE 71 HSE 81 Serie-identificatie: 4812 voldoen aan de voorschriften van de richtlijnen 2011/65/EU, 2006/42/EG, 2004/108/EG en 2000/14/EG en in overeenstemming met de volgende normen zijn ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 60745-1, EN 60745-2-15, EN 61000-3-2, EN 61000-3-3 Voor het bepalen van het gemeten en het gegarandeerde geluidvermogensniveau werd volgens richtlijn 2000/14/EG, bijlage V, onder toepassing van de norm ISO 11094, gehandeld. Gemeten geluidvermogensniveau HSE 61 Mesbalklengte 500 mm: 94 dB(A) Mesbalklengte 600 mm: 94 dB(A) HSE 71 Mesbalklengte 600 mm: 95 dB(A) Mesbalklengte 700 mm: 95 dB(A)

Nederlands Kwaliteitscertificaat

0008A025 LÀ Alle producten van STIHL voldoen aan de hoogste kwaliteitseisen. Met de certificering door een onafhankelikk instituut wordt geattesteerd dat alle producten van de fabrikant STIHL wat betreft productontwikkeling, materiaalvoorziening, productie, montage, documentatie en service voldoen aan de strenge eisen van de internationale norm ISO 9001 voor kwaliteitsmanagementsystemen.

Nederlands Algemene veiligheidswaarschuwingen voor elektrische gereedschappen In dit hoofdstuk staan de algemene veiligheidsinstructies volgens de norm EN 60745 voor handgeleide, door een elektromotor aangedreven gereedschappen. STIHL is verplicht deze normteksten letterlijk weer te geven. Avarscuumne Lees alle veiligheidsaanwijzingen en voorschriften. Als de veiligheidsaanwijzingen en voorschriften niet worden opgevolgd, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsaanwijzingen en voorschriften voor toekomstig gebruik. Het in de veiligheidsaanwijzingen gebruikte begrip ‘elektrisch gereedschap' heeft betrekking op elektrisch gereedschap voor aansluiting op het lichtnet (met netkabel) en op elektrisch gereedschap dat als energiebron een accu heeft (zonder netkabel).

1) Veiligheid werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan leiden tot ongevallen. b) Niet met elektrisch gereedschap werken in een omgeving waar explosiegevaar bestaat en waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap genereert vonken die stof of dampen tot ontsteking kunnen brengen. c) Kinderen en andere personen tijdens het werken met elektrisch gereedschap op afstand houden. Als de aandacht wordt afgeleid, kunt u de controle over het apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitsteker van het elektrische gereedschap moet in het stopcontact passen. Aan de steker mogen op geen enkele wijze Wijzigingen worden aangebracht. Gebruik geen verloopstekers in combinatie met geaard elektrisch gereedschap. Ongewizigde stekers en passende contactdozen beperken het risico op een elektrische schok. b) Voorkom lichaamscontact met geaarde opperviakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er is een hoger risico op een elektrische schok wanneer uw lichaam geaard is. c) Elektrisch gereedschap beschermen tegen regen of vocht. Het binnendringen van water/vocht in elektrisch gereedschap verhoogt de kans op een elektrische schok. d) De netkabel niet voor andere doeleinden gebruiken, bijv. om het elektrische gereedschap te dragen, op te hangen of om de steker uit de contactdoos te trekken. De netkabel uit de buurt houden van hittebronnen, olie, scherpe randen of bewegende delen van het apparaat. Beschadigde of in de war geraakte netkabels verhogen de kans op een elektrische schok. e) Bij het buitenshuis werken met elektrisch gereedschap, alleen verlengkabels gebruiken die geschikt zijn voor gebruik buitenshuis. Het gebruik van voor buiten geschikte verlengkabels beperkt het risico op een elektrische schok. f) _Als werken met elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verkleint de kans op een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met overleg te werk bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of

onder de invloed van drugs, alcohol of medicijnen bent. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel. Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, werkschoenen met stroeve zool, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert de kans op letsel. Voorkom het per ongeluk inschakelen. Controleer of het elektrische gereedschap is uitgeschakeld voordat de steker in het stopcontact wordt gestoken en/of de accu wordt aangesloten, het gereedschap wordt opgepakt of gedragen. Als bij het dragen van het elektrische gereedschap uw vinger op de schakelaar ligt of als het gereedschap ingeschakeld op het lichtnet wordt aangesloten, kan dit leiden tot ongevallen. Afstelgereedschap of schroefsleutels verwijderen voordat het elektrische gereedschap wordt ingeschakeld. Afstelgereedschap of een sleutel dat/die in een draaiend deel van het apparaat zit kan leiden tot letsel.

Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele houding en bewaar altijd het evenwicht. Hierdoor kan het elektrische gereedschap in onverwachte situaties beter onder controle worden gehouden. Geschikte kleding dragen. Geen loshangende kleding of sieraden dragen. Haren, kleding en handschoenen uit de buurt van bewegende delen houden. Loshangende kleding, sieraden of lange haren kunnen blijven haken aan bewegende delen. Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet worden gecontroleerd of deze zijn aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiginrichting beperkt het gevaar door stof.

4) Het gebruik van en de omgang met

Het apparaat niet overbelasten. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Geen elektrisch gereedschap gebruiken waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Nederlands De steker uit de contactdoos trekken en/of de accu uit het apparaat nemen alvorens afstelwerkzaamheden uit te voeren, toebehoren te vervangen of het apparaat op te bergen. Deze voorzorgsmaatregel voorkomt het onbedoeld aanlopen van het elektrische gereedschap. Niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen opbergen. Elektrisch gereedschap niet laten gebruiken door personen die er niet mee vertrouwd zijn of die de instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als dit door onervaren personen wordt gebruikt. Elektrisch gereedschap zorgvuldig onderhouden. Controleer of de bewegende delen correct functioneren en dat deze niet klemmen, gebroken of beschadigd zijn omdat hierdoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Beschadigde onderdelen voor het gebruik van het apparaat laten repareren. Vele ongevallen zijn te Wijten aan slecht onderhouden elektrisch gereedschap. De messen scherp en schoon houden. Zorgvuldig geslepen messen met scherpe snijkanten klemmen minder snel en zijn gemakkelijker te hanteren. Elektrisch gereedschap, toebehoren, wisselgereedschappen enz. volgens deze instructies gebruiken. Hierbij op de arbeidsomstandigheden en de uit te

Nederlands voeren werkzaamheden letten. Het gebruik van elektrisch gereedschap voor andere dan de bedoelde toepassingen kan tot gevaarlijke situaties leiden.

Laat elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap behouden blijft. Veiligheidsinstructies voor heggenscharen

De messen weghouden van het lichaam. Bij bewegende messen niet proberen afgeknipte takjes te verwijderen of nog af te knippen takjes vast te houden. Ingeklemde takjes alleen bij een uitgeschakeld apparaat verwijderen. Eén moment van onachtzaamheid bij gebruik van de heggenschaar kan leiden tot ernstig letsel. De heggenschaar aan de handgreep dragen bij stilstaande messen. Bij vervoer of opslag van de heggenschaar altijd de beschermer aanbrengen. Zorgvuldig omgaan met het apparaat voorkomt de kans op letsel door de messen. Houd het elektrische gereedschap vast bij de geïsoleerde handgrepen, omdat de messen contact kunnen maken met niet zichtbare elektrische kabels of met het eigen netsnoer. Het contact van de messen met een onder spanning staande kabel kan de metalen delen van het apparaat onder spanning zetten en leiden tot een elektrische schok. De netkabel weghouden van de messen. Tijdens het werken kan de kabel in de struik niet zichtbaar zijn en per ongeluk worden doorgeknipt.
