Producttype	Afzuigkap
Merk	FABER
Model	Bios EG6 X F32 - 110.0255.502
Voeding	220-240 V ~ 50 Hz
Motorvermogen	Niet gespecificeerd (schatting 200 W)
Aantal snelheden	4 snelheden (waarvan een getimed 6 minuten)
Verlichting	Niet gespecificeerd (schatting LED 2x3 W)
Luchtafvoerdiameter	minimaal 120 mm
Minimale afstand tot kookplaat	650 mm
Maximale afstand tot plafond	8-10 cm onder het plafond
Vetfilters	Zelfdragend metaal, vaatwasserbestendig
Actieve koolstoffilters	Wasbaar (tot 5 wasbeurten), daarna vervanging
Afvoermodus	Recirculatie (actieve kool) of externe afvoer
Elektrische klasse	Klasse I (aarding verplicht)
Geschat nettogewicht	15 kg
Geschatte afmetingen (B x D x H)	600 x 500 x 150 mm
Geschat geluidsniveau	55-65 dB(A)
Aanbevolen onderhoud	Vetfilters elke 2 maanden reinigen
Repareerbaarheid	Vervanging filters, verlichting via klantenservice
Meegeleverde accessoires	Muurbevestiging, schroeven, pluggen, doppen, handleiding

Veelgestelde vragen - Bios EG6 X F32 - 110.0255.502 FABER

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 650 mm voor elektrische en gasfornuizen. Controleer de instructies van uw fornuis, omdat deze een grotere afstand kunnen vereisen.

Hoe reinig ik de vetfilters?

De metalen vetfilters zijn vaatwasserbestendig. Verwijder ze door ze naar achteren te duwen en naar beneden te trekken. Was ze elke 2 maanden of vaker bij intensief gebruik.

Hoe vervang ik het actieve koolstoffilter?

Verwijder eerst de vetfilters. Klik het verzadigde koolstoffilter los. Het sponsgedeelte kan tot 5 keer in de vaatwasser worden gewassen voor vervanging. Plaats daarna het vetfilter terug.

Kan ik de afzuigkap zonder koolstoffilter gebruiken?

Ja, als de afzuigkap is aangesloten op een externe afvoer. In recirculatiemodus is het koolstoffilter verplicht om geuren te neutraliseren.

Hoe stel ik de snelheden in?

Gebruik de toetsen T2 (snelheid 1), T3 (snelheid 2), T4 (snelheid 3). Een lange druk van 2 seconden op T4 activeert de intensieve snelheid (4e snelheid) gedurende 6 minuten, waarna terugkeer naar de vorige snelheid.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer de stroomvoorziening en de stroomonderbreker. Zorg ervoor dat de stekker goed is aangesloten. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe installeer ik de afzuigkap?

De installatie moet worden uitgevoerd door een bekwame technicus. Houd u aan de veiligheidsafstanden (min. 650 mm). Bevestig de muurbeugel met de meegeleverde pluggen, hang vervolgens het lichaam van de afzuigkap. Sluit de luchtafvoer aan (diameter min. 120 mm).

Kan de afzuigkap worden gebruikt met een gasfornuis?

Ja, maar zorg voor voldoende ventilatie van de ruimte om terugstroming van verbrandingsgassen te voorkomen. Sluit de afzuigkap nooit aan op een schoorsteen die door gasapparaten wordt gebruikt.

Hoe vervang ik de lamp?

Het vervangen van de verlichting moet door de klantenservice worden uitgevoerd. Probeer het niet zelf te doen.

Wat moet ik doen bij abnormaal geluid?

Controleer of de filters correct zijn geïnstalleerd en schoon zijn. Een verstopt of slecht bevestigd filter kan geluid veroorzaken. Als het geluid aanhoudt, neem dan contact op met de klantenservice.

GEBRUIKSAANWIJZING Bios EG6 X F32 - 110.0255.502 FABER

Lees voor uw eigen verilgheid en voor een correcte werkung van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installereren en te gebruiken. Bewaar deze instructies.altijd bij het apparaat, ook wonneer u het verkoopt of overdraagt aan derden. Gebruikers要去en volledig op de hoogte zijn van de werkung en de verilgheidsfuncties van het apparaat.

De kabels要去en door een ervaren monteur worden aangesloten.

• De fabrikant is nicht aansprakelijk voor eventuele schade als gevolg van een onjuiste installmentie of oneigenlijk gebruik.

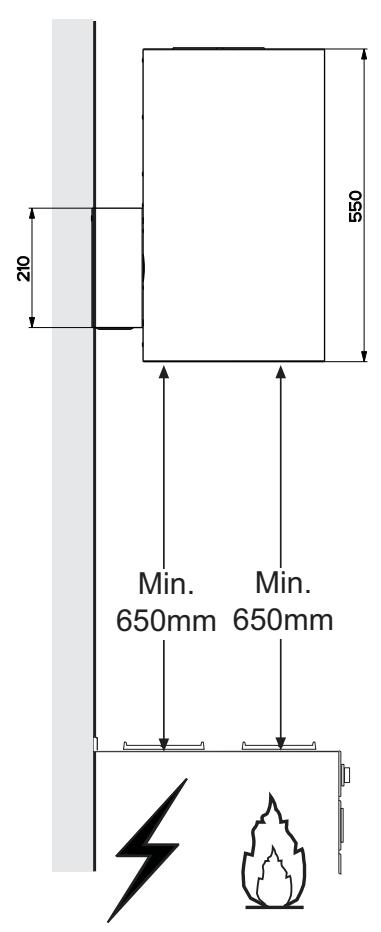

• De minimale veiligheidsafstand:tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen konnen op een Kleinere afstand worden geinstallerd; zie de paragraaf over de werkafmetingen en de installment).
• Als de installmentievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht要去 worden genommen dan hierboven is aangegeven, dan要去 waar rekening mee worden gezogen.
• Controller of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er要去en lastscheiders in de vaste installment worden geinstalleerd in overeenstemming met de normen over bedrangssystemen.
• Controller voor apparaten van klassle I of het elektriciteitsnet in uw woning over een goede aardig beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120mm . De rook要去en zo kort möglichk traject afleggen.
• Alle regels voor de luchtafvoer要去en inacht worden genomen.

• Sluit de afzuigkap Niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met Niet-elektrische apparaten worden gebrukt (bijv. gasapparaten),要去 het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanner de afzuigkap in combinatie met Niet-elektrische apparaten worden gebrukt, mag de onderdruk in het vertrek Niet groter�n dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen worden.

• De lucht mag nicht worden afgevoerd door een kanaal dat worden gezruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel要去 door de fabrikant of door een monteur van de technische servicedienst worden verrangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en verilgheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschemfolie alvorens de afzuigkap te installereren.
- Gebruik alleen schroeven enkleine onderdelen die geschikt zich voor de afzuigkap.
WAARSCHUWING: indien de schroeven of bevestigingsystemen nicht volgens deze aanwijzingen worden geinstalleerd, bestaat het gevaar voor elektrische schokken.
- Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
Er mag nicht onder de afzuigkap geflambeerd worden: brandgevaar.
- Het apparaat mag worden gebruikt door kinderen ouder dan 8aar en door personen met een lichamelijke, zintuiglijke of geestelijkke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zich over een veilig gebruik van het apparaat en de bevaren die ermee samenhagen. Zorg ervoor dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen Niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.
- Kinderen要去en worden gecontroleerd om er zeker van teল dat ze Niet met het apparaat spelen.

• Het apparaat mag nicht gebruikt worden door Personen (waaronder kinderen) met geestelijkke, lichamelijke of zintuiglijke beperkingen, of door Personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geinstrueerd over het gebruik van het apparaat.
  Tijdens het gebruik van de kooktoestellen+kennen de toegankelijke delen erg heet worden.
• Reinig en/of vervoing de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte要去 voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen worden gezruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).
• Het symbolism op het product of op de verpakking wijst erop dat dit product Niet als huishoudafval mag worden behandeld. Het要去ECHTER waar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als uervoort zorgt dat dit product op de correcte manier worden verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden+kennen voordoen in geval van verkeerde afvalbehandeling. Neem vooreer details over het recylen van dit product contact op met uw gemeente, deplaatsijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

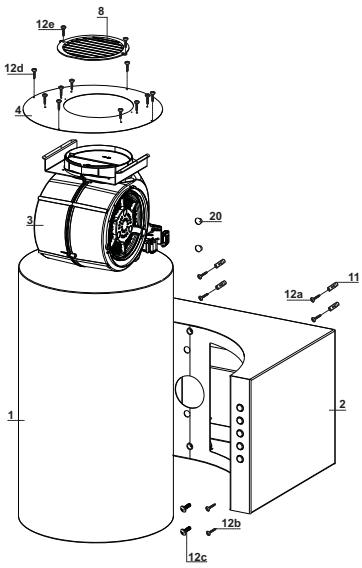

Onderdelen

Ref.	Aantal Productonderdelen
1	1	Afzuigkap met: Filter.
2	1	Steu afzuigkap met: Bedieningen en verlichting.
3	1	Ventilatorunit met beugel.
4	1	Bovenste dop
8	1	Richtingsrooster

Aantal Documentatie

Ref.	Aantal Installatieonderdelen
11	4	Pluggen
12a	4	Schroeven 4,2x44,4
12b	2	Schroeven 4,2x6,5
12c	2	Schroeven M6x15
12d	10	Schroeven 2,9x6,5
12e	2	Schroeven 2,9x6,5
20	2	Doppen

1 Instructieboekje

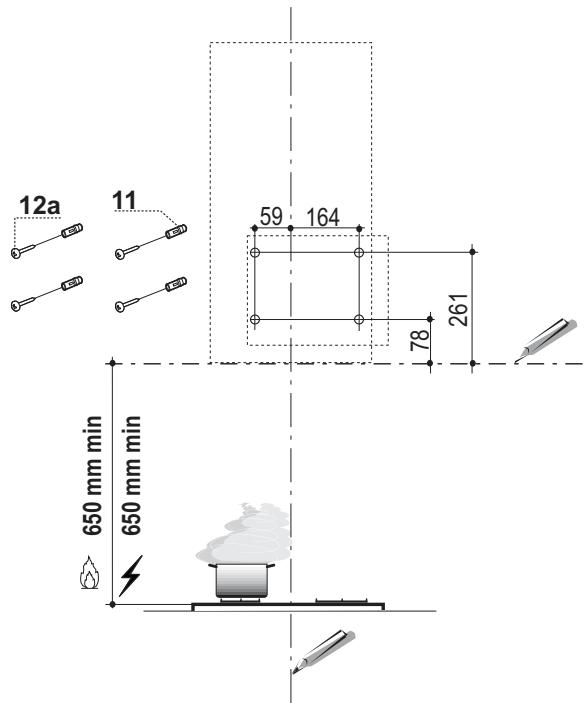

Boren in de wand

De installmenteur van de afzuigkap dient er rekening mee te houden dat boven de kap een afstand tot de bovenste grens (plafond of schap) van minstens 8 - 10cm 要去 overblijven.

Teken op de wand:

• een verticalelijke toin tot het plafond of tot de bovengrens in het midden van de zone waar de afzuigkap moet worden gemonteerd;
• een horizontale lijn: min. 650~mm boven de kookplaat;
• Teken, zoals aangegeven, een referentiepunt op 78~mm en op 261~mm boven de horizontale referentielijn.
• Teken, zoals aangegeven, een referentiepunt op 164mm rechts van de verticale referentielijn en op 59mm links van de verticale referentielijn en controllerer de nivellering.
• Boor gaten van ?8 mm op deplaats van de aangekruiste punten.
• Plaats de pluggen 11 in de gaten.
• Draai de 4 bijgeleverde schroeven 12a (4,2 x 44,4) vast in de bevestigingsgaten van de steun van de afzuigkap en LAST een ruimte van 5 - 6mm over tussen de wand en de schroefkop.

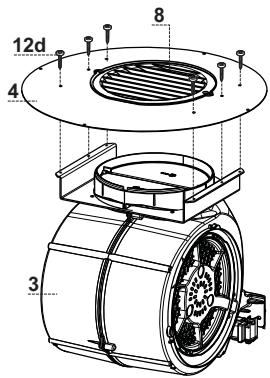

Bevestiging motorunit - dop - afzugkap

• Bevestig het richtingsrooster 8 op de uitlauf van de recirculatielucht met de 2 bijgeleverde schroeven 12e (2,9 × 6,5) .
• Verbind de ventilatorunit 3 met de dop 4 met behulp van de 6 bijgeleverde schroeven 12d.

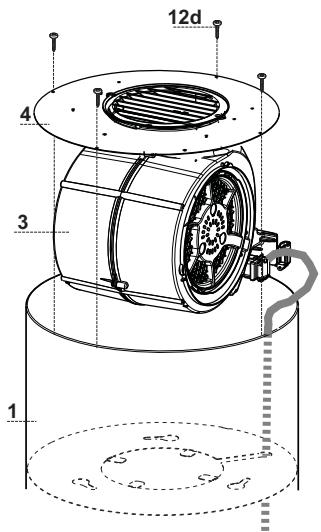

• Draai het zo verkreten geheel vast aan de afzuigkap 1 met de 4 bijgeleverde schroeven 12d en zorg ervoor dat de aangesloten elektrische bedrading in de afzuigkap door het specialaal waarvoor bedoelde gat worden gevoerd.

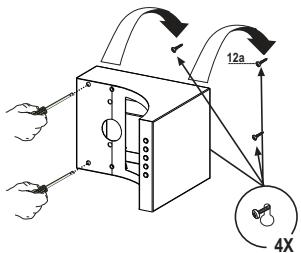

Montage van de steun van de afzuigkap

• Haak de steun van de afzuiqkap 2 aan de 4 schroeven 12a dieuit de wand steken en controllere de nivelling.
• Haal de 2 zichtbare en gemakkelijk bereikbare schroeven 12a aan de rechterkant aan.

• Haal de 2 schroeven 12a aan de linkerkant aan. Deze zich bereikbaar via de gaten aan de linkerkant van de steun van de afzuigkap, zoals in de afbeelding is weergegeven. Plaats daarna de 2 dappen 20 in de gaten.

• Alvorens werkzaamheden uit te voeren, moet de afzuigkap worden uitgeschakeld door de stekker uit het stopcontact te halen of door de hoofdschakelaar uit te schakelen.

• Open de aansluitdoos door de schroeven van het deksel los te draaien.
• Sluit het klemmenblok op het elektriciteitsnet aan en sluit het deksel waar met de ereder verwijderde schroeven.

Montage van de afzuigkap

• Draai de 2 schroeven 12c gedeeltelijk aan.
  Haak de afzuigkap 1 aan de 2 schroeven 12c.

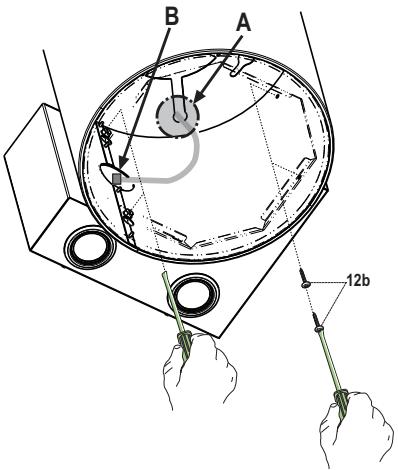

Bevestigen van de afzuigkap

• Verwijder de vetfilters met behulp van de handgrepen.
• Draai de 2 bijgeleverde schroeven 12b via de binnenkant van de afzuigkap aan.

• Draai de 2 erder gedeeltelijk aangedraide schroeven 12c via de binnenkant van de afzuigkap definitief aan.

• Let erop dat de bedrading uit de motorunit via het speciala gemaakte gat (A) op de aangegeven stekker (B)要去en aangesloten.

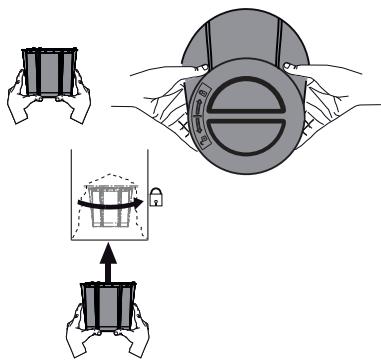

Montage van actieve koolstofpatroon

• Monteer de actieve koolstofpatroon via de onderkant van de kap door hem op de gaten te klemmen en hem voor de bevestiging te draaien.
• Monteer het vetfiltereer.

Bedieningspaneel

TOETS		FUNCTIES
T1	Motor	Zet de motor uit.
T2	Snelheid	Schakelt de motor op de eerste snelheid in. Verlichte toets vast.
T3	Snelheid	Schakelt de motor op de tweede snelheid in. Verlichte toets vast.
T4	Snelheid	Druk schakelt kort op de snelheid van de motor maar de Derde. Verlichte toets vast.
		Als deze toets 2 seconden worden ingedrukt. Verlichte toets knipperen. Wordt de vierde snelheid gedurende 6 minutes ingeschakeld, waarna weeer op de eerder ingestelde snelheid worden overgegaan. Geschikt voor het opvangen van de maximale uitstoot van kookdampen.
L	Verlichting	Schakelt de verlichtingsinstallatie in en uit. Verlichte toets vast.

Vetfilters

REINIGING VAN DE ZELFDRAGENDE METALEN VETFILTERS

• De filters要去en eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en{kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters een voor een door ze maar de achterkant van de groep te duwen en ze tegelijkkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en LAST ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtaar blijft.

Vervangen van de geurfilters met actieve koolstof

Het geurfilter met actieve koolstof is alleen aanwezig op afzuigkappen met luchtcirculatie en het heeft de functie om de geuren in de erdoor gevoerde lucht vast te houden tot het verzadigd is. Het sponzige gedeelte van het filter mag minstens om de 4 maanden in de afwasmachine worden gewassen, of vaker bij een zeer intensief gebruik. De werkung ervan is tot maximaal 5 wasbeurten gegarandeerd, voordat het verrangen moet worden.

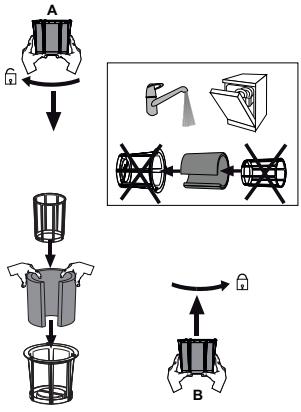

VERVANGING

• Verwijder de vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof zoals aangegeven (A).
• Demonteer het filter en was het sponzige gedeelte. Laat het goed drogen, voordat u het werk monteert.
• Monteer het geurfilter met actieve koolstof waar zoals aangegeven (B).
• Monteer de vetfilters weir.

Verlichting

• Neem voor de verwangting contact op met de klantenservice ('Wend u voor de aankoop tot de klantenservice').
