Type product	Compacte camera
Merk	KONIG
Model	CSACWG100
Voeding	Oplaadbare geïntegreerde lithiumbatterij via micro-USB
Video autonomie	Ongeveer 29 minuten continu opnemen
Oplaadtijd	2 tot 4 uur
Opslag	Micro SD-kaart (niet inbegrepen, geen intern geheugen)
Maximale videoresolutie	FHD 1080p bij 60 fps
Beschikbare videoresoluties	FHD 1080p (60/30 fps), HD 720p (120/60/30 fps)
Maximale fotoresolutie	16 MP
Beschikbare fotoresoluties	5M, 8M, 12M, 16M
Connectiviteit	Wi-Fi, HDMI, micro-USB
Ingebouwde GPS	Ja, registreert tijd, afstand, hoogte, calorieën, snelheid
Afstandsbediening	Infrarood inbegrepen
Mobiele app	Konig Action Cam 2 (Android en iOS)
Werkingsmodi	Video, foto, afspelen
Speciale functies	Time-lapse, slow motion, foto maken tijdens video
Onderhoud en reiniging	Gebruik een zachte, droge doek om het scherm en de behuizing schoon te maken
Veiligheid	Niet demonteren, schokken en vocht vermijden
Algemene informatie	Merk KONIG, model CSACWG100, categorie compacte camera

Veelgestelde vragen - CSACWG100 KONIG

Hoe laad ik de batterij van de König CSACWG100 camera op?

Sluit de camera aan op een computer via de meegeleverde micro-USB-kabel. Het oplaadlampje wordt blauw en gaat uit wanneer het opladen is voltooid. Reken op ongeveer 2 tot 4 uur voor een volledige lading.

Hoe plaats ik een Micro SD-kaart in de camera?

Open de poort van het compartiment, steek de Micro SD-kaart in de sleuf volgens de aangegeven richting tot deze vastklikt. Om te verwijderen, duwt u deze naar binnen om uit te werpen. UHS-kaarten zijn niet compatibel.

Hoe activeer ik de Wi-Fi op de camera?

Zet de camera aan en druk vervolgens op de Wi-Fi-toets. Het Wi-Fi-pictogram verschijnt op het scherm. Activeer Wi-Fi op uw telefoon en zoek naar het netwerk met de naam « KÖNIG CSACWG100 ». Het standaardwachtwoord is 1234567890. Open de Konig Action Cam 2-app om het apparaat te bedienen.

Hoe gebruik ik de GPS van de camera?

Zet de camera aan, deze zoekt automatisch naar het GPS-signaal. Zodra het signaal is gevonden, wordt het GPS-pictogram weergegeven. Druk op de ontspanknop om de opname te starten. De GPS-gegevens (tijd, afstand, hoogte, calorieën, snelheid) worden in de video opgeslagen. Om ze te bekijken, gebruikt u de GPS PC-software die te downloaden is op de KONIG-website.

Hoe maak ik een time-lapse (intervalometer)?

Selecteer in het menu 'Tijdsinterval' en kies een interval (3 s, 5 s, 10 s, 30 s, 1 min). Selecteer vervolgens 'Intervalduur' en kies een duur (5 min tot onbeperkt). Druk op de ontspanknop om te starten. De camera maakt met regelmatige tussenpozen foto's en stelt ze samen tot een versnelde video.

Hoe wijzig ik de taal van de interface?

Druk op de Menutoets en vervolgens op M/A om naar de instellingen te gaan. Gebruik de Wi-Fi-toets om te navigeren en selecteer 'Taal'. Druk op OK om de gewenste taal te kiezen. De camera biedt meerdere talen.

Wat is de batterijduur?

De maximale autonomie bij continu video-opname is ongeveer 29 minuten. Na deze tijd stopt de camera en moet handmatig opnieuw worden opgestart. Het wordt aanbevolen een reservebatterij te hebben of regelmatig op te laden.

Hoe verbind ik de camera met een HD-televisie?

Gebruik een HDMI-kabel om de camera aan te sluiten op de televisie. De camera zendt automatisch het videosignaal naar de televisie. U kunt dan uw HD-video's en foto's rechtstreeks op het televisiescherm bekijken en afspelen.

Hoe gebruik ik de infrarood afstandsbediening?

Richt de zender van de afstandsbediening op de infraroodontvanger van de camera. De toetsen maken het mogelijk om: in te schakelen, video-opname te starten/stoppen, een foto te maken en uit te schakelen. Het bereik is beperkt, zorg ervoor dat u rechtstreeks richt op de ontvanger.

Kan ik een foto maken tijdens video-opname?

Ja, tijdens video-opname drukt u op de aan/uit-toets (Wi-Fi). Het bericht 'OPNAME GEDAAN' verschijnt op het scherm en er wordt een foto gemaakt zonder de video te onderbreken. De resolutie van de foto komt overeen met de huidige foto-instelling.

GEBRUIKSAANWIJZING CSACWG100 KONIG

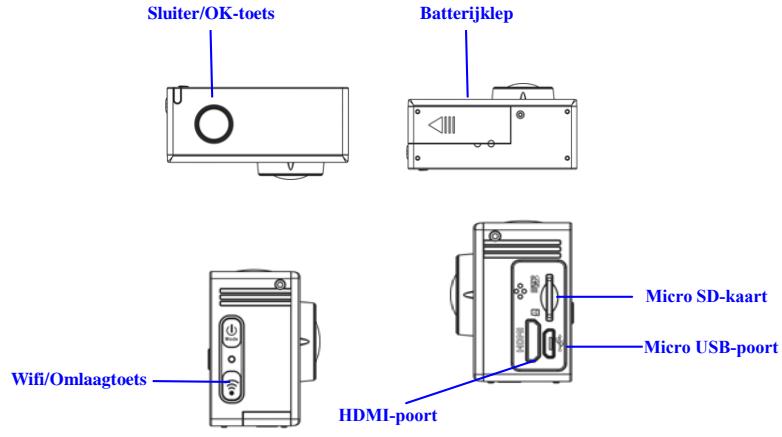

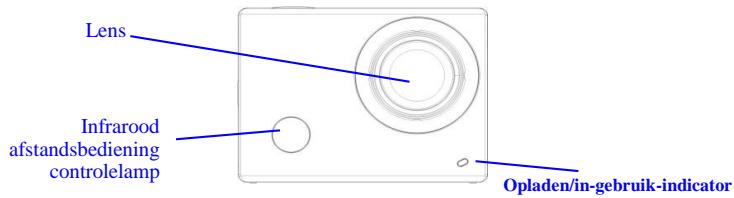

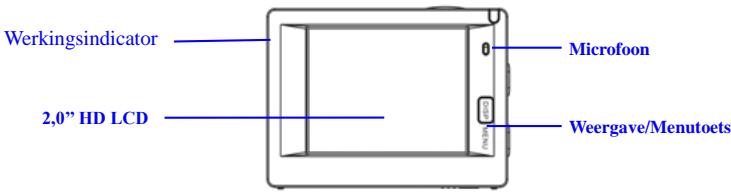

Inleiding tot uitstraling en

toetsen

PC software:

http://www.konigelectronic.com

NLD1

Konig CSACWG100 Snelstartgids

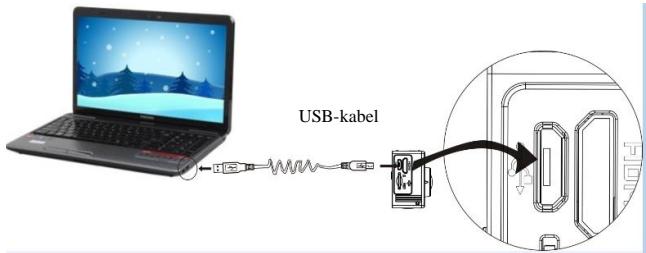

1. Laad de ingebouwde lithiumbatterij

Sluit de camera aan op de computer om op te laden. De oplaadindicator zal blauw�, en na het opladen, zar deze uit gaan. Over het algemeen duurt het 2-4 uu er de batterij op te laden.

2. Gebruik de geheugenkaart

2.1. Druk de Micro SD-kaart in de sleuf totdat deze op+zijnplaats is volgens de instructie in concaaf gegraveerde worden bij de sleuf van de

König CSACWG100 Snelstartgids

geheugenkaart.

2.2. Om de Micro SD-kaart uit te nemen, druk het allersteven van de geheugenkaart zachtjes waar binnen en deze za uitgeworpen worden.

Opgelet a.u.b.: UHS-kaarten (ultra high-speed) werken nicht, sondern davon nicht 100% terugwaarts compatabel zich

Opmerking: Er is geen ingebouwde geheugeneenheid in de camera, dus zorgervoordat u zeker een geheugenkaart invoert voorafgaand aan het gebruik (het worden aanbevolen dat u een Micro SD-kaart van betere kwaliteit gebruikt).

König CSACWG100 Snelstartgids

3. Stroom aan/uit

3.1. Inschakelen: Druk 3 seconden op de stroomtoets, het scherm za aangaan en de camera zar gestart worden.

3.2. Uitschakelen: Hou de stroom aan toets 3 seconden ingedrukt wanner de camera zich in de ruststand bevindt om het uit te zetten.
3.3. Auto scherm uit: Het scherm zal automatisch worden uitgeschakeld gedurende deijd dat de camera zich in rusttoestand voor automatisch scherm bevindt, dit om stroom te besparen. Daarna zal de lamp voor "scherm uit" oplichten.
3.4. Stroom uitschakelen wanner de camera een gebrek aan elektriciteit heeft. Wanner de elektrische hoeveelheid van de batterij zeer laag is, zal een icoon van op het LCD-schem weergegeven worden, waarin u worden gesvraagd om hetijdig op te laden. Wanner het icoon rood worden en knippert, zal de camera automatisch uitgeschakeld worden.

König CSACWG100 Snelstartgids

4. Wissel tessen fonctionele modi

De camera heeft 3 modi, namelijk de video-opnamemodus, beeldopnamemodus en de herhaalmodus. Nadat de stroom is ingeschakeld, druk op de stroomtoets om hiertussen te schaken.

Video-opnamemodus

Beeldopnamemodus

5. Indicator

In gebruik indicator (rood): Wonneer de camera bezig is met het opnemen van video's, het maken van Foto's en automatische scherm uitschakeling, zal de werkingsindicator flickkeren.

Oplaadindicator (blauw): Als deze is ingeschakeld, worden de gebruiker geinnormeerd dat de camera opgeladen worden, de indicator staat uit als het opladen voltooid is.

König CSACWG100 Snelstartgids

6. Video-opnamemodus

Nadat de stroom is ingeschakeld, zal de video-camera de video-opnamemodus direct openen en druk, in voorbeeldmodus, op de sluitertoets om de video-opname te starten; Druk nogmaals om het opnemen te stoppen. Als de geheugenkaart vol is of de elektriciteit laag is, zal de camera ook stoppen met opnemen:

Een Foto nemen tijdens opname: druk tijdens de opname op de Aan/Uittoets om een Foto te nemen. Wanner een Foto is genomen, zal de tekst "FOTO

GENOMEN" op het scherm worden weergegeven.

1. Icoon van modus, hetgeen video-opnamemodus weergeeft;
2. Aanduiding van videokwaliteit;
3. Aanduiding van grootte, en FHD 1080P (60FPS)/FHD 1080P (30FPS)/HD 720P (120FPS)/HD 720P (60FPS)/HD 720P (30FPS) is optioneel;
4. Opnametijd, geeft de opneembare tijdsduur wee;
5. Icoon van batterij dat de hoeveelheid elektricitie weergeeft; (Maximaal 29 minutes video-opname tot stoppen. Dit moet opnieuw handmatig op de

König CSACWG100 Snelstartgids

camera worden gestopt).

7. Beeldopnamemodus

Nadat de stroom is ingeschakeld, druk twee keer op de stroomtoets om de opnamemodus te openen, en in de voorbeeldstand, druk op de sluitertoets om een Foto te nemen:

1. Icoon van de modus, geeft de huidige opnamemodus wee;
2. Videogrootte, en 5M/8M//12M/16MP is optioneel;
3. Icoon van de kwaliteit van de foto's;
4. Teller, geeft het aantal Foto's die{kunnen genomen worden wee;
5. Icoon van de elektrische hoeveelheid van de batterij.

1. GPS-modus ( ) gekruiksaanwijzingen:

PC software:

http://www.konigelectronic.com

Bij het starten van de GPS-functie zal de video GPS-informatie bevatten:

König CSACWG100 Snelstartgids

Opnametijd- en datum, afgelegde afstand, lokale hoogte-informatie, caloriegegevens, actieve snelheid; deutsche informatie kurz u op de speler op de PC bekijken. U kurz de locatie ook zien in de GPS PC-speler, inclusief Google Maps. Deze functie werkt alleen voor video.

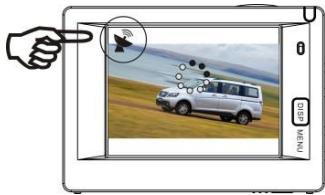

8.1. GPS-modus openen

Wanner de camera aangaat za dele automatisch zoeken maar een

GPS-signal.

Zoeken GPS-sigmaal

GPS-signaal gezonden

Als de camera geen GPS-sigmaal kan vinden, druk de sluitertoets in waarna het scherm "GPS UIT" zal weergeven.

König CSACWG100 Snelstartgids

8.2. Opname en weergave

Wonneer de GPS OK is, druk de sluijertoets in op de opname te starten. Nu zal de timer werk actief zijn in de rechtberbovenhoek van het scherm (zoals in de onderstaande afbeelding). Als de opname要去 worden gestopt, druk dan wederom op de sluijertoets.

Wonneer de opname is gestopt zullen alle GPS-gegevens worden opgeslagen op uw SD-kaart; deutscheuren worden weergegeven door de GPS PC-speler.

Wonneer de GPS UIT staat zullen de opgenomen bestanden geen GPS-gegevens bevatten.

Om de GPS-gegevens op de camera waar te gehen, druk op DISP/MENU, selecteer "Sport-info" en druk op de sluiitertoets:

Konig CSACWG100 Snelstartgids

Nummer: Aantal bestanden;

Tijd: Opgenomen tijd;

Snelheid: Ogenomen snelheid

Afstand: Achieve afstand

Calorie: Actieve verbruike energiegegevens.

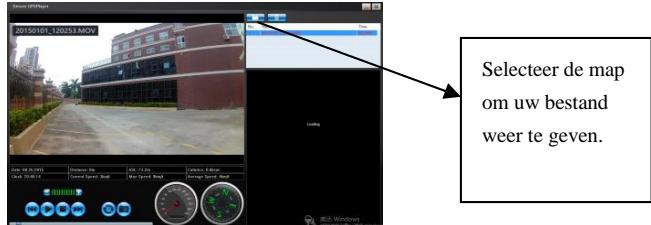

Video vanaf computer bekijken.

Sluit na de opname de camera aan op de PC; de camera zar maar MSDC-modus overschakelen. Zet de GPS-speler aan (download en installeer deze firmware eerst op de pc vanaf de website) Zoals weergegeven in de onderstaande afbeeling:

Konig CSACWG100 Snelstartgids

Opmerking: GPS-satellieten zich het eenvoudigst te vinden in de buitenlucht, zonder hove bomen of gebouwen om u heb.

König CSACWG100 Snelstartgids

9. Menu bediening

Er is een verschillend menu in elke werkingsmodus zoals in de volgende figuren getoond word:

Menu voor video-opname

Menu voor opnamemodus

Menu voor de instelmodus

Menu voor de herhaalmodus

Bediening: Druk op de menutoets, de menu voor deze modus zal op het

König CSACWG100 Snelstartgids

LCD-schem worden weergegeven. Druk, op dit moment, op de stroomtoets om de cursoraar links of rechts te bewegen en selecteer op het menu, en druk op WIFI-toets om de cursor omhoog of omlaag te bewegen en selecteer op het menu in een draaiende beweging. Druk op OK-toets om te bevestigen en druk op de menuutoets om terug te keren aan der menumodus of om deze te verlaten.

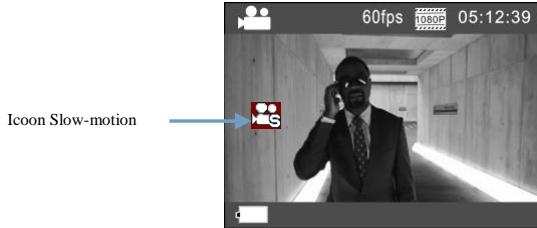

Beschrijving van de functie "Slow-motion"

Slow-motion verwijdnestaar opnames opnormale FPS en weergave op lagere FPS. Als u bijvoorbeeld een video opneemt op 60fps en deze verrolgens aft Speelt op 30fps, dan zult u een slow-motion zien.

Bediening: selecteer "Slow-motion" in het menu en druk op OK om het submenu te openen. Beweeg nu de cursor om Aan te selecteren en druk verwolgens ter bevestiging op OK. Het volgende verschijnt op de display:

Konig CSACWG100 Snelstartgids

Druk op de Sluiter om de opname te starten en druk nogmaals op de Sluiter om te stoppen; De slow-motion video afspelen:

Druk op de Aan/Uittoets om de Afspeelmodus te selecteren; selecteer Video; Druk op OK om de video in slow-motion af te spelen, zoals te zien in de rechter afbeelding.

König CSACWG100 Snelstartgids

10. Hoe verander ik de taal?

Druk a.u.b. op de toets "menu" en verzolgens op de toets "aan/uit" om het instellingsmenu te openen. Druk nu op de toets "wifi" button, selecteer verzolgens de optie "Taal" en druk op "ok"

König CSACWG100 Snelstartgids

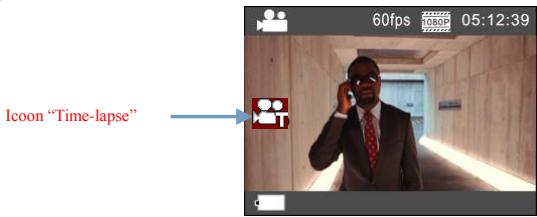

Beschrijving van de functie "Time-lapse"

De functie Time-lapse worden hoofdzakelijk gebruikt voor opnames van stadsbeelden, natuurschoon, astronomische verschijnselen en biologische evolutie. U kurz met deze functie het apparaat automatischoto's latent nemen volgens een erder ingesteld tijdsinterval en verwolgens een video crearen door de genomenoto's te analyseren en verwerken; de afspeelsnelheid van de video kan worden aangepast door het interval van de frames (too's) te veranderen, waardoor u dus uiteindelijk een speciaal video-effect kurz krijgen.

Bediening:

1. Selecteer "Time-lapse" in het menu en druk op OK om hetsubmenu te openen. Beweeg verwolgens de cursor om het gewensteijdinterval van

König CSACWG100 Snelstartgids

3s/5s/10s/30s/1min te selectoren en druk ter bevestiging op OK.

1. Selecteer "Time-lapse Tijdsduur" in het menu en druk op OK om hetsubmenu te openen. Beweeg verwolgens de cursor om de gewenste tijdsduur van 5min / 10min / 15min / 20min / 30min / 60min /Oneindig te selecteren en druk ter bevestiging op OK. Het volgende verschijnt op de display:

Druk op de Sluiter om de Time-lapse opname te starten en druk nogmaals op de Sluiter om te stoppen;

König CSACWG100 Snelstartgids

Afspelen van de opgenomen video: druk op de Stroomknop om te wisselen waar de Afspeelmodus; selecteer Video. Druk op OK om de video af te spelen met een time-lapse-effect, zoals weergegeven in de rechterafbeelding.

Opmerking: Als u de Time-lapse functie hebt geactiveerd in Fotomodus, zal het apparaat alleen Foto's nemen volgens het erder ingestelde tijdsinterval en stoppen zodia de ingestelde tijdsduur is verlopen. De bedieningen zijn vrijwel hetzelfde als voor de Videomodus.

Toepassing van de afstandsbediening

Konig CSACWG100 Snelstartgids

1. Definitie van de toetsen van de afstandsbediening De toetsen van de afstandsbediening worden getoond in de afbeelding rechts:

1. Gebruik van de afstandsbediening:

Met de afstandsbediening=kunt u de functies aan-/uitzetten, video-opname en opname gebruiken, zonder de camera te hoeven bedieren. Richt de signaaluitzender van de afstandsbediening op de IR-signaalontvanger van de camera, en druk de overeenkomstige toetsen om de functies aan-/uitzetten, video-opname en opname te gebruiken.

Konig CSACWG100 Snelstartgids

Sluit het apparaat aan op HDTV:

Sluit de videocamera aan op een HDTV met een HD-kabel, zoals aangegeven in de volgende figuur, de signalen van de camera zullen automatisch worden overgedragen maar de HDTV, en u kurz in de HDTV bladeren maar HD-video's en Foto's die+zijn opgenomen of gemaakt.

Konig CSACWG100 Snelstartgids

Signaaloverdracht

Signaaloverdracht

APP (voor Android en iOS-systeme)

I. Hoe het APP-installatieprogramma verkrijgen

1. Voor Android=kunt u zoeken op "König Action Cam 2" in de Play Store om de overeenkomstige installmentprogramma's te verkrijgen, waarna u

NLD 22

König CSACWG100 Snelstartgids

deze=kunt installeren aan de hand van de aangegeven stappen.

1. Voor iOS kurz u zoeken op “König Action Cam 2” in de APP Store om de overeenkomstige installmentprogramma's te verkrijgen, waarna u deze kurz installereren aan de hand van de aangegeven stappen.

II. Camera WIFI en systeemapplicaties

Android Applications

1. Installee a.u.b. de applicatie "König Action Cam 2" (verstrekt door de Leverancier of het Internet) voor de Android mobiele telefoon of tablet PC, de display zal verwolgens het icoontje weergeven;
2. Plaats een geheugenkaart in de camera en zet hem aan. Druk op de WIFI-toets om WIFI-verbinding tot stand te brengen, en het scherm van de camera zal het WIFI-sigmaalicoon tonen met het externe scherm waarop de WIFI-aansluiting worden weergegeven.
3. Schakel de WIFI-functie van de Android mobiele telefoon of tablet-pc in, en probeer de AP Name KONIG CSACWG100 te vinden; gelieve een connectie tot stand te brengen:tussen hen tot blijkt dat het systeme een succesvolle verbinding heeft; als u voor de eerste keer een

König CSACWG100 Snelstartgids

WIFI-verbinding tot stand brengt, gelieve dan het wachtwoord in te given: 1234567890.

1. Tik en schakel het applicatie programmaicoon aan op de Android mobiele telefon of tablet-pc; u kunt direct de voorvertoonde afbeelding, die door de camera worden overgedragen, bekijken (zie de volgende afbeelding), enervoigens relevante handelingenuitvoeren.

1. Resolutie
2. Witbalans
3. Installingen (open het instellingsmenu)
4. WIFI-sigmaalicoon
5. Camera's batterij statusicoon
6. Open de afspeelmodus
7. Sluiterknop
8. Videomodus
9. Fotomodus
10. Timelapse-modys

König CSACWG100 Snelstartgids

IOS-Applications

1. Installee a.u.b. de applicatie "König Action Cam 2" (verstrekt door de Leverancier of het Internet) voor de IOS mobiele telefoon of tablet PC, de display zal verwolgens het icoontje weergeven;
2. Plaats een geheugenkaart in de camera en zet hem aan. Druk op de WIFI-toets om WIFI-verbinding tot stand te brengen, en het scherm van de camera zal het WIFI-signaalicoon tonen met het externe scherm waarop de WIFI-aansluiting worden weergegeven.
3. Schakel de WIFI-functie van de IOS mobiele telefoon of tablet-pc in, en probeer de AP Name KONIG CSACWG100 te vinden; gelieve een connectie tot stand te brengenussen hen tot blijkt dat het systeme een succesvolle verbinding heeft; als u voor de eerste keer een WIFI-verbinding tot stand brengt, gelieve dan het wachtwoord in te given: 1234567890.
4. Tik en schakel het applicatie programme-icoon aan op de IOS mobiele telefoon of tablet-pc; u kunt direct de voorvertoonde afbeelding,

König CSACWG100 Snelstartgids

die door de camera worden overgedragen, bekijken (zie de volgende afbeeling), enervoigens relevante handelingenuitvoeren.

1. DV batterijpictogram
2. Videoresolutie
3. Witbalans
4. Instellen (Open het instelmenu)
5. Open de afspeelmodus
6. Timelapse-modys
7. Fotomodus
8. Videomodus
9. Sluiterknop
