CSACWG100 - Kompaktkamera KONIG - Gratis bruksanvisning och manual

Produkttyp	Kompaktkamera
Märke	KONIG
Modell	CSACWG100
Strömförsörjning	Inbyggt laddningsbart litiumbatteri via mikro USB
Videoautonomi	Cirka 29 minuter kontinuerlig inspelning
Laddningstid	2 till 4 timmar
Lagring	Micro SD-kort (ingår ej, inget internt minne)
Maximal videoupplösning	FHD 1080p vid 60 fps
Tillgängliga videoupplösningar	FHD 1080p (60/30 fps), HD 720p (120/60/30 fps)
Maximal bildupplösning	16 MP
Tillgängliga bildupplösningar	5M, 8M, 12M, 16M
Anslutning	Wi-Fi, HDMI, mikro USB
Inbyggd GPS	Ja, registrerar tid, distans, höjd, kalorier, hastighet
Fjärrkontroll	Infraröd fjärrkontroll ingår
Mobilapp	Konig Action Cam 2 (Android och iOS)
Driftlägen	Video, foto, uppspelning
Specialfunktioner	Tidsförlopp, slow motion, fotografera under video
Underhåll och rengöring	Använd en mjuk, torr trasa för att rengöra skärmen och höljet
Säkerhet	Demontera inte, undvik stötar och fukt
Allmän information	Märke KONIG, modell CSACWG100, kategori kompaktkamera

Vanliga frågor - CSACWG100 KONIG

Hur laddar jag batteriet i kameran König CSACWG100?

Anslut kameran till en dator via den medföljande mikro USB-kabeln. Laddningsindikatorn blir blå och släcks när laddningen är klar. Räkna med cirka 2 till 4 timmar för full laddning.

Hur sätter jag i ett Micro SD-kort i kameran?

Öppna fackets port, för in Micro SD-kortet i kortplatsen i den angivna riktningen tills det klickar på plats. För att ta ut det, tryck in det för att mata ut. UHS-kort är inte kompatibla.

Hur aktiverar jag Wi-Fi på kameran?

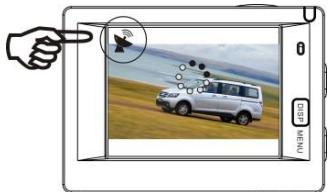

Slå på kameran, tryck sedan på Wi-Fi-knappen. Wi-Fi-ikonen visas på skärmen. Aktivera Wi-Fi på din telefon och sök efter nätverket med namnet «KÖNIG CSACWG100». Standardlösenordet är 1234567890. Öppna appen Konig Action Cam 2 för att styra enheten.

Hur använder jag GPS:en i kameran?

Slå på kameran, den söker automatiskt efter GPS-signalen. När signalen hittats visas GPS-ikonen. Tryck på avtryckaren för att starta inspelning. GPS-data (tid, distans, höjd, kalorier, hastighet) spelas in i videon. För att visa dem, använd GPS PC-programvara som kan laddas ner från KONIG:s webbplats.

Hur gör jag en time-lapse (intervallmätning)?

I menyn, välj «Tidsintervall» och välj ett intervall (3 s, 5 s, 10 s, 30 s, 1 min). Välj sedan «Intervallmätningslängd» och välj en varaktighet (5 min till obegränsat). Tryck på avtryckaren för att starta. Kameran tar bilder med jämna mellanrum och sätter ihop dem till en accelererad video.

Hur ändrar jag gränssnittsspråket?

Tryck på Menyknappen, sedan på M/A för att gå till inställningarna. Använd Wi-Fi-knappen för att navigera och välj «Språk». Tryck på OK för att välja önskat språk. Kameran erbjuder flera språk.

Vad är batteritiden?

Den maximala videobandningsautonomin är cirka 29 minuter. När den tiden är slut stängs kameran av och måste startas om manuellt. Det rekommenderas att ha ett extra batteri eller ladda regelbundet.

Hur ansluter jag kameran till en HD-TV?

Använd en HDMI-kabel för att ansluta kameran till TV:n. Kameran sänder automatiskt videosignalen till TV:n. Du kan sedan bläddra och spela upp dina HD-videor och foton direkt på TV-skärmen.

Hur använder jag den infraröda fjärrkontrollen?

Rikta fjärrkontrollens sändare mot kamerans infraröda mottagare. Knapparna gör det möjligt att: slå på, starta/stoppa videoinspelning, ta ett foto och stänga av. Räckvidden är begränsad, se till att riktra direkt mot mottagaren.

Kan jag ta ett foto under videoinspelning?

Ja, under videoinspelning, tryck på strömknappen (Wi-Fi). Meddelandet «BILD TASEN» visas på skärmen och ett foto tas utan att avbryta videon. Fotots upplösning motsvarar aktuell bildupplösningsinställning.

BRUKSANVISNING CSACWG100 KONIG

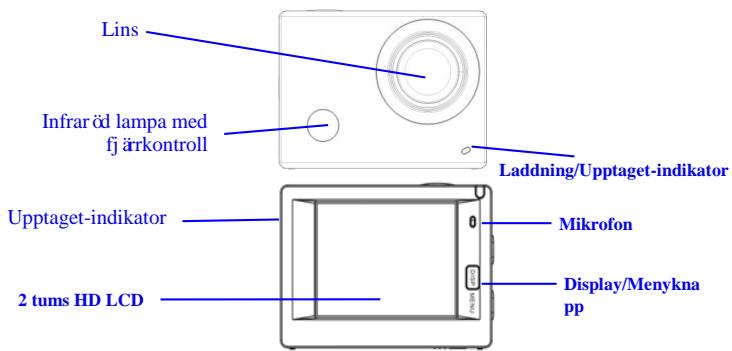

Introduktion vad gäller utseende och knappar

Datormjukvara:

http://www.konigelectronic.com

SVE1

Konig CSACWG100 Snabbstartsguide

Slutare/OK-knappen

Batterilucka

WiFi/Knappen ner

HDMI-port

Micro SD-kort

Micro USB-port

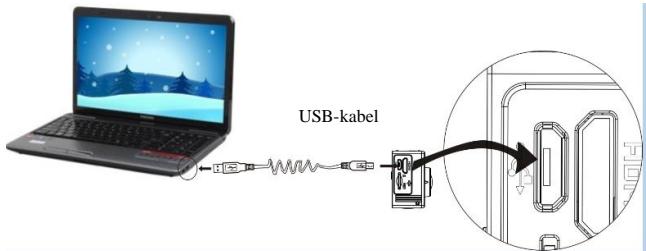

1. Ladda det inbyggda litiumbatteriet

Anslut kameran till datorn for laddning. Vid den har tiden lyser laddningsindikatorn med blatt sken och slacks after laddningen. Generellt tar det 2-4 timmar for att ladda batteriet.

2. Använd minneskortet

2.1. Tryck in Micro SD-kortet i öppingen tills den sitter på plats enigt instruktionen i de konkavt graverade ordin päminneskortplatsen.

Konig CSACWG100 Snabbstartsguide

2.2. För att ta ut Micro SD-kort, tryck kanten p Å minneskortet mjukt in Å och det skjuter ut.

Observera: UHS (Ultrasnabba) karten fungerar inte, eftersom de inte 日 100% bak akcompatiba

Obs: Det finns ingen inbyggd minnesenhet i kameran, saxe till att sata in ett minneskortet innan användning (det rekommenderas att en Micro SD-kort av bätre kvalitet användas).

Konig CSACWG100 Snabbstartsguide

3. Ström på/av

3.1. Ström på Tryck på strömknappen i 3 sekunder. Skärmen slåpå och kameran startas.

3.2. Avstängning: Hal ner stromknappen i 3 sekunder, när kameran ā viloläge für att slåav den.

3.3. Automatisk skärm av: Den skärmen slås av automatiskt när kameran befindner sig i viloläge med att den automatiska skärmen avständg for att spara ström. Efter detta,kommen lampan for skärmen att slås på

3.4. Slä av när strömmen till kameran á lg. När strömmen till batteriet á mycket svagt,kommen en ikon För visas pà LCD-skärmen, som fär dig att att ladda den i tid. När ikonen blir r od och blinkar, stängs kameran automatiskt av.

4. Växla bland de Funktionella lagen

SVE5

König CSACWG100 Snabbstartsguide

Kameran har 3 lagen, nälmigen videoinspelningslage, fotograferingslage och uppelnslinge. Efter att strömmen à pâslagen, tryck pâströmknappen für att vãåla mellan dem.

Videoinspelningslage

Fotograferingsläge

5. Indikator

Upptaget-indicator (röd): När kameran äupptagen söm vid inpelning av videos, fotografering och vid automatisk stängning av skämen,kommen arbetsindikator flimra.

Laddningsindikator (blä): När den äpå informeras användaren att kameran laddas och denkommen att vara avstängd after att laddningen äklar.

6. Videoinspelningslage

After att strömmen slagits päkommen videokameran ange SVE 6

Konig CSACWG100 Snabbstartsguide

videoinspelningslage direkt och i forhandsgranskningslage tryck pa slutarknappen for att starta videoinspelning; Tryck igen for att stoppa inpelningen. Om minneskortet ar fullt aller strommen ar 1g,kommen det ocks aatt stoppa fototagningen:

Ta ett Foto under inpelning: Tryck p'ä strönknappen under inpelning ffor att taettoto. Närettoto tas,visatexten"BILDTAGNING KLAR"paskarmen.

1. Lägesikon, som indikerar videoinspelningsläge;
2. Indikera videokvalitet;
3. Att indikera videons storlek och FHD 1080P (60FPS) / FHD 1080P (30FPS) / HD 720P (120FPS) / HD 720P (60FPS) / HD 720P (30FPS) Å tillval;
4. Inspelningstid, indikerar den inspelningsbara tiden;
5. Batteriikon, som indikerak aktuell elspänning (med max 29 minuters videoinspelning och sedan stopp. Måste startas manuellt p Åkameran igen.)

7. Fotograferingslage

Efter att strömmen slagits pà tryck pà strömnkappen

SVE7

Konig CSACWG100 Snabbstartsguide

två gänger for att komma in laget fotografering och i tillständet forhandsgranskning, tryck pålutarknappen for att ta ett Foto:

1. Lägesikonen anger aktuelltläge für fotografering;
2. Videons storlek och 5M/8M/12M/16MP är tillval;
3. Ikonen for bildkvalitet;
4. Räknare som anger antal bilderr som skatas;
5. Ikonen för niv an päbatteriströmmen.

8. GPS-läge ( ) använd instruktioner:

Datormjukvara:

http://www.konigelectronic.com

När du startar GPS-funktionen inkluderas all GPS-information i videoon: Inspelningstid och -datum, röelseavständ, lokal högdnformation, kaloridata, aktiv hastigkeit. Du kan se den här informationen på datorns upppselningsenhet. Du kan även se aktuell placering i datorns GPS-spelare inklusive Google Maps. Den här Funktionen äendast kompatibel med video.

8.1. Oppna GPS-1ige

Konig CSACWG100 Snabbstartsguide

När du startar kameran börjar den automatiskt söka after GPS-signalen. (

GPS-signals ökning

Slutför GPS-signalsökning

Om kameran inte kan soka GPS-signalen trycker du p'a avtryckaren s'a visas meddelandet "GPS AV" på skärmen.

8.2. Inspelning och visning

När GPS-statusen äk OK trycker du avryckarknappen for att starta inpelningen. Nu kan du se hur timern startup overst till höger paskämen (enligt bilden nedan). Om du behöver stoppa inpelningen trycker du pá avtryckaren igen.

Konig CSACWG100 Snabbstartsguide

After att inpelningen slUTForrs sparas all GPS-information på SD-kortet; du kan visa den med datorns GPS-spelare.

Om GPS à AV inkluderar dina inspelningsfiler inte GPS-information.

For att visa GPS-info på kameran trycker du på DISP/MENU, vår "Sportinfo" och trycker på avtryckarknappen:

Nummer: Filantal

Tid: Inspelningstid;

Konig CSACWG100 Snabbstartsguide

Hastiget: Inspelningsstastiget

Distans: Aktivt avst Ånd

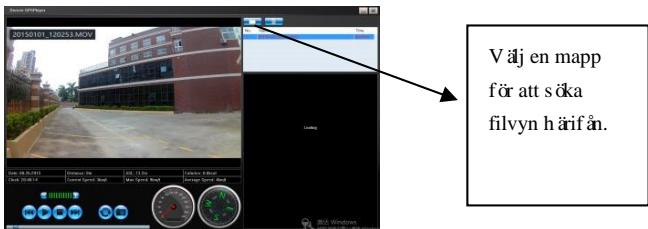

After inpelning ansluter du kameran till datorn, öppnar MSDC-1äget och slåpå GPS-spelaren (hämta och konfigurera denna firmware till datorn frän webbplatsen Först) säsom visas påbilden nedan:

Obs: GPS-satelliteär enkla att söka vid öppen himmelutan höga träd och byggnader runtom.

Konig CSACWG100 Snabbstartsguide

9. Driftmenyn

Det finns en annan moyen i varje arbetsige som visas i foljande figurer:

Meny for videoinspelning

Meny for instälningsläge

Menyn for fotograferingslage

Meny für upspelningsläge

Drift: Tryck menyknappen och menyn visas for detta lage pa LCD-skämen. Videnna tidpunkt, tryck pa strömknappen for att flytta markören at vänster

Konig CSACWG100 Snabbstartsguide

eller Åhöger och väj pāmenyn. Tryck sedan pāWiFi-knappen För att flytta mark ören upp äller ned äch väj i menyn päett cirkulerande sät. Tryck pā OK-knappen För att bekräfta och tryck pā menyknappen För att gå tillbaka eller lämna menylögget.

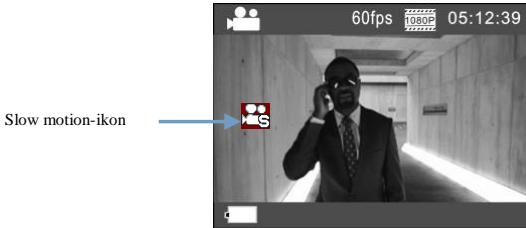

Beskrivning av fonctionen "Ultrarapid"

Ultrarapid avser inpelning med normala Bilder per sekund och vid längsammare spelning for Bilder per sekund. Till exempel, for att spel a in en video med 60 Bilder per sekund, och sedan spel a upp videoklippet med 30 Bilder per sekund,kommen du att se det i ultrarapid.

Använding: i menyn, välj "Ultrarapid" och tryck på OK für att ta dig in i untermenyn. Flytta sedan mark ören till On, tryck sedan på OK für att bekräfta. Du kommt att se fällende display:

Konig CSACWG100 Snabbstartsguide

Tryck pääslutaren ffor att starta inpelningen, och tryck pääslutaren igen ffor att stoppa; Spela upp videon i ultrarapid hastigkeit:

Tryck päströmknappen För att växla till upspelningsläge; välj Video; Tryck päOK För att spelà videon i ultrarapid hastighet, sösom visas i den högra bilden.

Konig CSACWG100 Snabbstartsguide

10. Hur man byters praks?

Tryck på "meny"-knappen, och tryck sedan på "ström"-knappen, som tar dig in i menyn for installningslaget. Tryck på "Wi-Fi"-knappen och v áj sedan den "Sprák", klicka sedan på "ok"

Konig CSACWG100 Snabbstartsguide

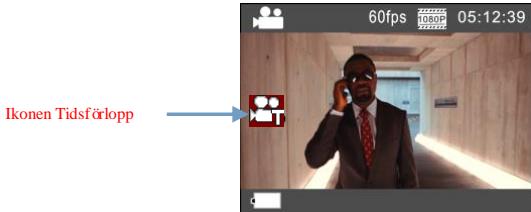

Beskrivning av Funktionen "tidsforlopp"

Funktionen tidsforlopp används främt für att filma stadsbilder, natur, astronomiska fenomen, och den biologiska evolutionen. Denna Funktion gör att encheten kan ta atttoto automatiskt enligt det förinstälda tidsintervallet, für attt sedan skapa en video genom att samla in, analysera behandlingen av dessa bildeder som ä tagna; upspelningshestigheten i videoon ä justerbar genom att andra intervallet av bilderna (foton), och därmed skapa en speciell videoeffekt.

Drift:

1. Iimenyn, välj "Tidsforlopp" och tryck på OK for att ta dig in i untermenyn. Flytta sedan markören for att välja tidsinterval for

Konig CSACWG100 Snabbstartsguide

3s/5s10s30s/1min, och tryck sedan påOK För att bekräfte.

1. Iimenyn, vålj "Tidsforloppets varaktigkeit" och tryck på OK for att ta dig in i untermenyn. Flytta sedan markoren for att va ja varaktigkeit for 5min / 10min / 15min / 20min / 30min / 60min obegr ansad,tryck sedan p'OK for att bekr ata. Du kommt att se foljande display:

Tryck pää slutaren För att starta inpelningen med tidsförlopp, och tryck pää slutaren igen För att stoppa;

SVE 17

Konig CSACWG100 Snabbstartsguide

Spela upp inspelad video: tryck på strömknappen for att våkla till upspelningslåge; våj video; Tryck på OK for att spela upp videon med en tidsförskutningseffekt, sösom visas pámilden till höger.

Obs: När Funktionen Tidsforlopp aktiveras i fotoläge,kommenenheten bara att ta Bilder enlgit det forinstälda tidsintervallet, och stannar när den när den instälda varaktigheten. Det fungerar i princip som videoläge.

Fjärkrontrollensapplication

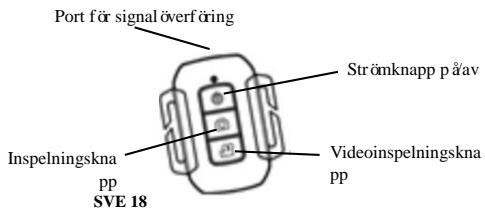

1. Definitioner av fj arkontrollens knappar Knapparna p a fj arkontrollen ar de som visas i den hogra figuren:

Konig CSACWG100 Snabbstartsguide

Anv and fjarkkontrollen for att styra Funktioner, s'asom ström,

videoinspelning, fotografering och avstängning utan att anyckaameran.

Rikta signalsändningsporten p Åf ärkontrollen mot

IR-signalmottagningslampan p Åkameran och tryck p Å

överensst amande knappar for att slapäström, videoinspelning,

fotografering och stänga av.

Infrar od lampa med fj arkontroll

Anslut encheten till HDTV:

Anslut videokameran till en HDTV med en HD-kabel sasom visas i foljande

Konig CSACWG100 Snabbstartsguide

figur. Signaler som visas i kameran matas automatiskt in i HDTV, och du kan bläddra igenom HD-videoor och foton som á inspelade eller tagna i HDTV.

Signal overfiring

Signal overfäng

APP (for Android och iOS System)

I. Hur man fãr attt APP installationsprogram

SVE 20

Konig CSACWG100 Snabbstartsguide

1. För Android kan du söka “König Action Cam 2” i Play Store och hamta overensst ammande installationsprogram och sedan kan du installerera dem enligt de steg som anges.
2. För IOS kan du söka “König Action Cam 2” i APP Store och hamta overensst ammande installationsprogram och sedan kan du installerera dem enligt de steg som anges.

II. Kamera WiFi och systemapplicationer

Applikationer for Android

1. Installera applicationsprogrammet für “König Action Cam 2” (som erhälts av leverantören eller hamtas på Internet) für Android mobilitelefonen eller surfplatta, och direfter visar bildskärmen ikonnen
2. Sät i ett minneskort i kameran och slåsedan paden. Tryck pä WiFi-knappen För att genomföra WIFI-anslutning, och kamerans sk arm visar ikonen För WiFi-signalen med den externa sk armen som visar en WiFi-anslutning.
3. Aktivera WiFi -funktionen für Android mobiltelefon eller bärbar dator,

Konig CSACWG100 Snabbstartsguide

och forska hitta AP namnet KONIG CSACWG100; utfor en anslutning mellan dem tills systemet visar lyckad anslutting; om du genomfor en WiFi-anslutting for forsta gangen, ange losenordet: 1234567890.

1. Peka på och aktivera ikonen für applikationsprogrammet pā Android mobiltelefon eller bärbar dator; du kan direkt se bilden i förhandsgranskning som überförs av kameran (se följande bild), och sedan genomföra relevanta drifter.

1. Upplösning
2. Vitbalans
3. Inställningar (Angemenyinställningar)
4. Signalikonen für WiFi
5. Kamerans batteristatusikon
6. Ange upspelningsläge
7. Slutarknappen
8. Videoläge
9. Fotoläge
   10.Tidsforskjutningslage

Konig CSACWG100 Snabbstartsguide

iOS-applikationer

1. Installera applikationsprogrammet für “König Action Cam 2” (som erhals av leverantören aller hamtas pà Internet) für IOS mobilitelefonen aller surfplatta, och däfter visar bildsk armen ikonen
2. Satt iett minneskort i kameran och sla sedan pa den. Tryck pa WiFi-knappen for att genomfora WIFI-anslutning, och kamerans skarm visar ikonen for WiFi-signalen med den externa skarmen som visar en WiFi-anslutning.
3. Aktivera WiFi -funktionen für IOS mobilitelefon aller bärbar dator, och förðka hitta AP namnet KÖNIG CSACWG100; utfor en anslutning mellan dem tills systemet visar lyckad anslutning; om du genomfor en WiFi-anslutning for Första gången, ange lösendordet: 1234567890.
4. Peka p à och aktivera ikonen För applikationsprogrammet p à IOS mobiltelefon eller barbar dator; du kan direkt se bilden i förhandsgranskning som overfors av kameran (se foljande bild), och sedan genomförä relevanta drifter.

Konig CSACWG100 Snabbstartsguide

1. Batteriikon pàDV
2. Videoupplösning
3. Vitbalans
4. Instälning (ange instälningsmenyn)
5. Angu upppelningslaget
6. Tidsforskjutningslage
7. Fotoläge
8. Videoläge
9. Slutarknappen
