GEBRUIKSAANWIJZING SC5800C KARCHER

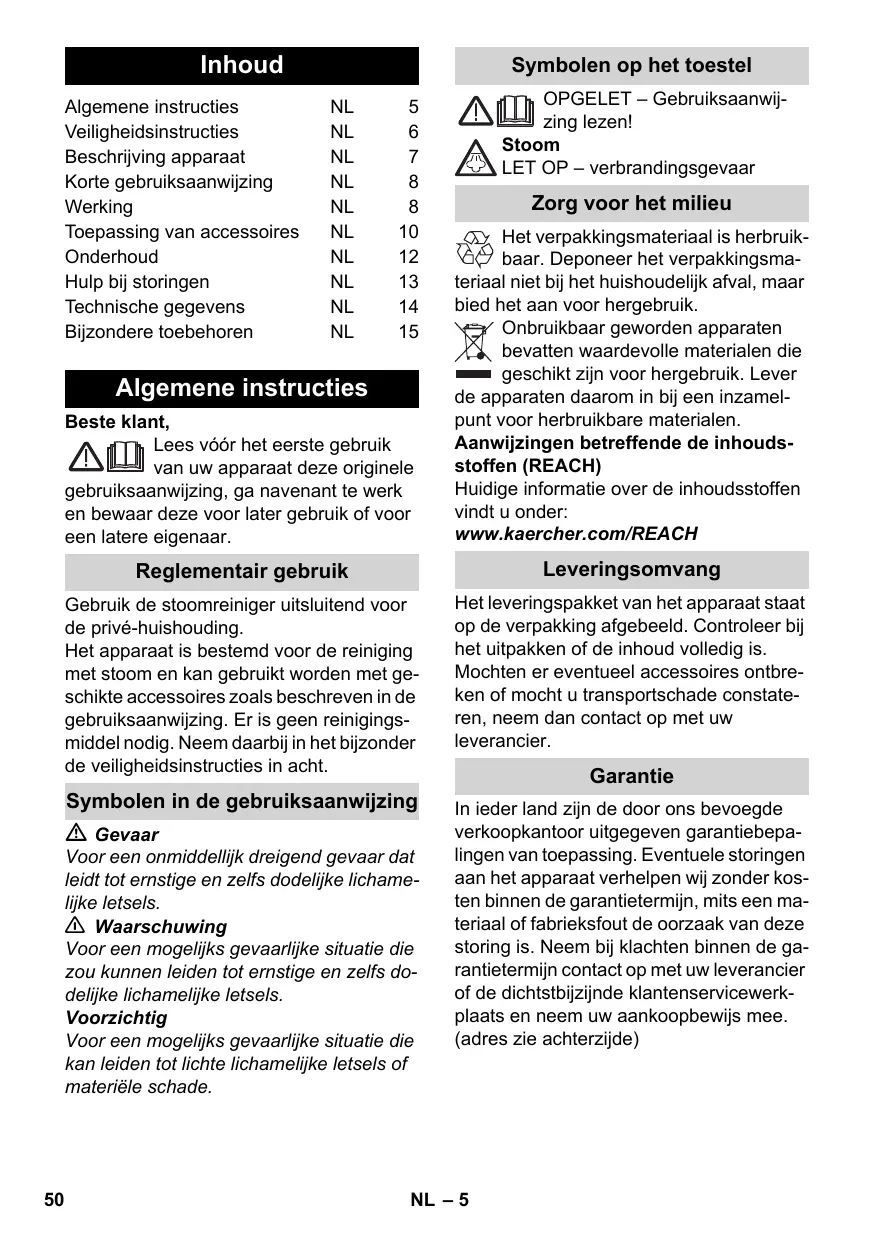

Algemene instructies NL 5 Veiligheidsinstructies NL 6 Beschrijving apparaat NL 7 Korte gebruiksaanwijzing NL 8 Werking NL 8 Toepassing van accessoires NL 10 Onderhoud NL 12 Hulp bij storingen NL 13 Technische gegevens NL 14 Bijzondere toebehoren NL 15 Algemene instructies Beste klant, Lees véér het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar. Reglementair gebruik Gebruik de stoomreiniger uitsluitend voor de privé-huishouding. Het apparaat is bestemd voor de reiniging met stoom en kan gebruikt worden met ge- schikte accessoires zoals beschreven in de gebruiksaanwijzing. Er is geen reinigings- middel nodig. Neem daarbij in het bijzonder de veiligheidsinstructies in acht. Symbolen in de gebruiksaanwi À Gevaar Voor een onmiddellijk dreigend gevaar dat leidt tot ernstige en zelfs dodelijke lichame- like letsels. À Waarschuwing Voor een mogelijks gevaarlike situatie die zou kunnen leiden tot ernstige en zelfs do- delijke lichamelike letsels. Voorzichtig Voor een mogelijks gevaarlike situatie die kan leiden tot lichte lichameliike letsels of materiële schade. ing Symbolen op het toestel OPGELET - Gebruiksaanwi- zing lezen! A Stoom LET OP - verbrandingsgevaar Zorg voor het milieu &Y Het verpakkingsmateriaal is herbruik- ro baar. Deponeer het verpakkingsma- teriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevatten waardevolle materialen die = geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamel- punt voor herbruikbare materialen. Aanwijzingen betreffende de inhouds- stoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH Leveringsomvang Het leveringspakket van het apparaat staat op de verpakking afgebeeld. Controleer bij het uitpakken of de inhoud volledig is. Mochten er eventueel accessoires ontbre- ken of mocht u transportschade constate- ren, neem dan contact op met uw leverancier. Garantie In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepa- lingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kos- ten binnen de garantietermijn, mits een ma- teriaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de ga- rantietermijn contact op met uw leverancier of de dichtstbijzinde klantenservicewerk- plaats en neem uw aankoopbewijs mee. (adres zie achterzijde) NL -5

Veiligheidsinstructies À Gevaar mn U mag het apparaat niet in gebieden met explosiegevaar gebruiken. = Bi het gebruik van het apparaat in ge- vaarliÿk gebied moeten de overeenkom- stige veiligheidsvoorschriften in acht genomen worden. = Het apparaat niet in gevulde zwenba- den gebruiken. = Het apparaat mag niet gebruikt worden voor de reiniging van elektrische toe- stellen zoals bijvoorbeeld ovens, damp- kappen, microgolfovens, televisietoestellen, lampen, haardro- gers, elektrische verwarmingstoestel- len, enz. = Het apparaat en het toebehoren véér gebruik controleren op goede staat vol- gens de voorschriften. Indien zij niet in goede staat verkeren, mag u ze niet ge- bruiken. Gelieve in het bijzonder het snoer voor de aansluiting op het stroomnet, de onderhoudsafsluiting en de stoomslang te controleren. m Een beschadigde stroomleiding onmid- dellÿjk laten vervangen door geautori- seerde klantendienst / bevoegde electricien. = Beschadigde stoomslang onmiddellijk vervangen. U mag alleen een door de fabrikant aanbevolen stoomslang ge- bruiken (bestelnummer zie reserveon- derdelenlist). = Pak de stekker en wandcontactdoos nooit met vochtige handen beet. = Geen voorwerpen afstomen die stoffen bevatten die gevaarliÿk zijn voor de ge- zondheid (bv. asbest). = De stoomstraal nooit van dichtbij met de hand aanraken en nooit richten op mensen en dieren (gevaar voor brand- wonden). = De onderhoudsafsluiting mag tijdens het gebruik niet geopend worden. À Waarschuwing nm U mag het apparaat uitsluitend aanslui- ten op een wandcontactdoos, die is aangebracht door een elektrotechni- sche installateur, volgens IEC 60364. = Gebruik uitsluitend wisselstroom voor het apparaat. De spanning moet over- eenkomen met de vermelding op het typeplaatje van het apparaat. M /n vochtige ruimtes, zoals badkamers, het apparaat aansluiten op een stop- contact met een voorgeschakelde aard- lekbeveiliging. mn Ongeschikte verlengsnoeren kunnen gevaarlÿk zijn. Uitsluitend een spatwa- terdicht verlengsnoer met een doorsne- de van minimaal 3x1 mm? gebruiken. = De verbinding van stekker en verleng- kabel mag niet in het water liggen. m Als er verbindingen met het netsnoer of de verlengkabel worden vervangen, moet ervoor worden gezorgd dat de spatwaterbescherming en de mechani- sche sterkte behouden bliven. = De gebruiker moet het apparaat voor het juiste doel gebruiken. De gebruiker moet rekening houden met de plaatselÿke om- standigheden en speciaal letten op per- sonen die zich in de buurt bevinden. M Dit apparaat kan bediend worden door kinderen vanaf 8 jaar en door personen metbeperkte lichamelÿke, gevoelsmatige of mentale capaciteiten of met gebrek aan ervaring en kennis wanneer ze onder toezicht staan en gewezen worden op het veilige gebruik van het apparaat en de daarmee samenhangende gevaren. Kin- deren mogen niet met het apparaat spe- len. De reiniging en het onderhoud mogen niet zonder toezicht uitgevoerd worden door kinderen. M Laat het apparaat niet zonder toezicht achter zolang het aan staat. = Opgelet bi de reiniging van betegelde muren met stopcontacten. NL -6

Voorzichtig = Let erop dat het netsnoer of een ver- lengsnoer niet wordt beschadigd door- dat men eroverheen rijdt, ze knikt, er te hard aan trekt of dergelijke. Bescherm de netsnoeren tegen hitte, olie en scherpe randen. = Giet nooit oplosmiddelen, vloeistoffen die oplosmiddelen bevatten of onver- dunde zuren (bv. reinigingsmiddelen, benzine, verfverdunner en aceton) in de watertank omdat deze stoffen materia- len in het apparaat aantasten. = Het apparaat mag tijdens het reinigen niet gedragen worden. = Het apparaat moet op een stevige on- dergrond staan. mn Apparaat enkel gebruiken of opbergen vol- gens de beschriving resp. afbeelding! m De stoomhendel tijdens de werking niet vastzetten. = Het apparaat tegen regen beschermen. N'iet buiten opslaan. Veiligheiïdsinrichtingen Voorzichtig Veiligheidsinrichtingen dienen ter bescher- ming van de gebruïker en mogen niet wor- den gewizigd of omzeild. Drukregelaar De drukregelaar houdt de druk in het water- reservoir tijdens het gebruik zoveel moge- lijk constant. Het verwarmingselement wordt bij het bereiken van de maximale be- drijfsdruk in het waterreservoir uitgescha- keld en bij een drukvermindering in het waterreservoir door het onttrekken van stoom weer ingeschakeld. Reservoirthermostaat Wanneer er door een storing geen water in het reservoir is, stijgt de temperatuur in het reservoir. De reservoirthermostaat schakelt het opvwarmen uit. Een normaal bedrijf is opnieuw mogelijk wanneer het reservoir gevuld is. Veiligheidsthermostaat Mochten de drukregelaar en de ketelther- mostaat door een storing uitvallen en het apparaat oververhit raken, dan schakelt de beveiligingsthermostaat het apparaat uit. Wend u voor het resetten van de beveili- gingsthermostaat tot de bevoegde Kär- cher-klantenservice. Onderhoudsafsluiting De onderhoudsafsluiting is tegelijkertijd een overdrukventiel. Dit sluit de ketel af te- gen de optredende stoomdruk. Mocht de drukregelaar defect zijn en de dampdruk in de ketel stijgen, dan gaat het overdrukventiel open en treedt stoom via de onderhoudsafsluiting naar buiten. Wend u voor het opnieuw in gebruik nemen van het apparaat tot de bevoegde KÂR- CHER-klantenservice. Beschrijving apparaat In deze gebruiksaanwijzing staat de maxi- male uitrusting omschreven. Afhankelijk van het model zijn er verschillen in de leve- ringspakketten (zie verpakking). > Afbeeldingen zie uitklap- baar blad! 77 Stopcontact voor apparaat met deksel

A2 Watertank A3 Draaggreep voor waterreservoir A4 Keuzeschakelaar A5 Bedieningsveld a Weergave - OFF-positie b Weergave - watertekort (ROOD) c Weergave - Verwarming (GROEN) d Min. stoomtrap e Selectiebereik stoomsterkte f Max. stoomtrap g Stoomtrap Vapohydro-functie Afdekking voor accessoire-opbergvak Onderhoudsafsluiting Handgreep Houder voor accessoires A10 Accessoire-opberging A11 Bewaarplaats voor stroomkabel A12 Parkeerhouder voor vloerspuitkop A13 Stroomleiding met stekker A14 Loopwielen (2 stuks) A15 Zwenkwiel B1 Stoomians B2 Stoomhendel B3 Ontgrendeltoets B4 Kinderveiligheid NL -7

Stoomslang Stoomstekker Puntspuitkop Ronde borstel Handsproeier Badstof-overtrek Verlengbuizen (2 stuks) Ontgrendeltoets F1 Vloersproeier Borgklem Vloerdweil Optie H1_ Stoomdruk-strijkijzer Schakelaar Stoom (onderaan) Weergave - Verwarming (ORANJE) Schakelaar Stoom (bovenaan) Vergrendeling voor schakelaar Stoom Temperatuursinstelling Stoomstekker Korte gebruiksaanwijzing Afbeeldingen: zie pagina 2

1. Watertank vullen tot markering "MAX".

2 Stoom-stekker in stopcontact voor het apparaat steken. 3 Steek de netstekker in de contactdoos. Apparaat inschakelen door aan de keu- zeschakelaar te draaien. 4 Weergave - Verwarming knippert groen. Wachten tot de weergave - Verwarming constant brandt groen. 5 Accessoire op stoomlans aansluiten. De stoomreiniger is klaar voor gebruik. > Afbeeldingen zie uitklap- baar blad! Accessoires monteren > Afbeelding FI Deksel van de stekkerdoos van het ap- paraat openen. > Stoomstekker stevig in de stekkerdoos van het apparaat steken. Daarbij moet de stekker hoorbaar vastklikken. Voor het scheiden: deksel van stekker- doos van het apparaat naar beneden drukken en stoomstekker uit de stek- kerdoos van het apparaat trekken. > Afbeelding À - E Nodige accessoires (zie hoofdstuk ,Ge- bruik van de accessoires“) met het stoompistool verbinden. Daartoe het open uiteinde van het accessoire op het stoompistoo!l steken en deze zover op het stoompistoo!l schuiven tot de ont- grendelingsknop van het stoompistool vastklikt. > Afbeelding Gebruik de verlengpijpen indien nodig. Daartoe één resp. beide verlengpijpen verbinden met het stoompistool. Beno- digd accessoire op het vrije uiteinde van de verlengpijp schuiven. Accessoires verwijderen À Gevaar Bi het verwijderen van accessoires kan heet water naar buiten druppelen! Verwij- der een accessoire nooit, terwijl er nog stoom naar buiten komt — Gevaar voor brandwonden! > Kinderveiligheid naar achteren zetten (stoomhendel geblokkeerd). > Afbeelding Om de accessoires te verwijderen drukt u de ontgrendelingsknop in en trekt u de onderdelen uit elkaar. NL -8

Watertank vullen De watertank kan op elk moment worden gevuld. Voorzichtig Gebruïik geen condenswater uit de droog- trommel! Geen reinigingsmiddelen of andere toevoe- gingen (bijv. geuren) invullen! Geen zuiver gedestilleerd water gebruiken! Max. 50% gedestilleerd water en 50% kraanwater. Geen opgevangen regenwater gebruiken! > Afbeelding EI Voor het vullen van de watertank kan deze worden afgenomen of direct op het appa- raat worden gevuld. Watertank afnemen > Watertank loodrecht naar boven trekken. > Watertank loodrecht onder waterkraan vullen tot markering "MAX". > Watertank terugplaatsen en naar bene- den drukken tot hij vastklikt. Direct op het apparaat Water uit een kan in de vultrechter gie- ten. Tot markering "MAX" vullen. Apparaat inschakelen Plaats het apparaat op een vast onder- grond. Netstekker in een stopcontact steken. > Vanuit de OFF-positie met de keuze- schakelaar op het selectiebereik stoom- sterkte draaien. Weergave - Verwarming knippert groen. Instructie: Wanneer er geen of te weinig water in de stoomketel is, gaat de water- pomp lopen en voert water van de water- tank in de stoomketel. Het vullen kan enkele minuten duren. > Wachten tot de weergave Verwarming constant brandt. De stoomreiniger is klaar voor gebruik. Instructie: Het apparaat sluit alle 60 se- conden kort de klep. Daardoor wordt ver- meden dat de klep komt vast te zitten. Daarbi is een lichte klik hoorbaar. Het stoomdebiet wordt daardoor niet beïn- vloed. Water bijvullen Bij watertekort in het waterreservoir knip- pert de weergave - Watertekort rood en weerklinkt een signaal. Instructie: Altjd wanneer er te weinig wa- ter in de stoomketel is, voert de waterpomp automatisch water uit de watertank in de stoomketel. Is de watertank leeg, dan kan de waterpomp de stoomketel niet meer vul- len en wordt het onttrekken van stoom ge- blokkeerd. > Watertank vullen tot markering "MAX". Instructie: De waterpomp probeert met korte tussenpozen het stoomreservoir te vullen. Is het vullen geslaagd, dan kan er meteen weer stoom worden onttrokken en het rode controlelampje gaat uit. Hoeveelheid stoom regelen De naar buiten stromende hoeveelheid stoom wordt geregeld door een keuzescha- kelaar. In functie van de verontreinigings- graad en -sterkte biedt deze keuzeschakelaar instelmogelijkheden van de min. stoomtrap (lichte verontreinigin- gen) tot de max. stoomtrap (grove veront- reinigingen). Voor sterke verontreinigingen op moeilijk toegankelijke plaatsen is er de Vapohydro- functie. Stoomhoeveelheid instellen > Keuzeschakelaar instellen op de ver- eiste hoeveelheid stoom. > Stoomhendel bedienen en het stoompi- stool altijd eerst op een doek richten tot de stoom gelijkmatig naar buiten komt. Apparaat uitschakelen > Schakelaar op OFF-positie draaien om het apparaat uit te schakelen. Trek de stekker uit het stopcontact. Deksel van stekkerdoos van het appa- raat naar beneden drukken en stoom- Stekker uit de stekkerdoos van het apparaat trekken. > Restwater uit de watertank legen.

Apparaat opslaan fbeelding - ΠRonde borstel in het opbergvak voor accessoires opbergen. Handspuitkop op de verlengpijp steken. Verlengpijpen in de houder voor acces- soires steken. Puntspuitkop in het opbergvak voor ac- cessoires steken. Vloerspuitkop in de parkeerhouder hangen. Stoomslang rond de verlengpijp wikke- len en stoompistool in de vloerspuitkop steken. Snoer voor aansluiting op het stroom- net in het opbergvak voor het snoer voor aansluiting op het stroomnet op- bergen. epassing van accessoires Belangrijke aanwijzingen voor gebruik

VV OV VV 4 Vloeren reinigen Er wordt aanbevolen om de bodem te ve- gen of schoon te zuigen vooraleer de stoomreiniger gebruikt wordt. Op die ma- nier wordt de bodem van vuil / losse deel- tjes ontdaan vooraleer hij vochtig gereinigd wordt. Opfrissen van textiel Voor de behandeling met de stoomreiniger altijd op een onopvallende plaat uitprobe- ren of het textiel de behandeling verdraagt: eerst sterk bevochtigen, dan laten drogen en vervolgens controleren op kleur- en vormveranderingen. Reil g van gecoate of gelakte oppervlakken Bij het reinigen van gelakte of met kunststof gecoate opperviakken zoals bijvoorbeeld keuken- en woonkamermeubelen, deuren, parket kunnen was, meubelpolitoer, kunst- stof coatings of verf oplossen of kunnen vlekken ontstaan. Bij de reiniging van die oppervlakken een doek kort instomen en daarmee het opperviak schoonvegen. Voorzichtig Stoom niet richten op verliÿmde randen aangezien het raamwerk zou kunnen los- komen. Het apparaat niet gebruiken voor het reinigen van onverzegelde hout- of par- ketvloeren. Verwarm bij lage buitentemperaturen, vooral in de winter, de vensterruit door het volledige glasoppervliak lichtjes in te sto- men. Zo worden spanningen op het opper- vlak en de daauit resulterende glasbreuk vermeden. Vervolgens het vensterviak met de hand- spuitkop en overtrek reinigen. Gebruik een raamtrekker om het water af te trekken of wrijf de opperviakken droog. Voorzichtig Stoom niet richten op de verzegelde plaat- sen van het vensterraam om beschadigin- gen te voorkomen. Stoompistoo!l U kunt het stoompistool zonder accessoire gebruiken, bijvoorbeeld: — voor het verwijderen van geuren en vouwen in hangende kledingstukken door te stomen vanop een afstand van 10-20 cm. — voor het afstoffen van planten. Hierbij een afstand van 20-40 cm bewaren. — voor het vochtige afstoffen door een doek kort te bevochtigen en de meube- len ermee af te stoffen. Puntspuitkop Hoe dichter die bij de verontreinigde plaats gebracht wordt, hoe hoger de reinigende werking aangezien temperatuur en stoom aan de uitlaatopening het hooggst zijn. Bij- zonder praktisch voor het reinigen van moeilijk bereikbare plaatsen, voegen, ar- maturen, afvoerbuizen, lavabo's, wc's, ja- loezieën of radiatoren. Sterke kalkafzettingen kunnen voor de stoomreini- ging met azijn of citroenzuur bedruppeld worden, 5 minuten laten inwerken, vervol- gens afstomen. NL 10 55

Ronde borstel De ronde borstel kan gemonteerd worden als aanvulling van de puntspuitkop. Door te bor- stelen, kunnen daardoor hardnekkige vuilaf- zettingen makkelijker verwijderd worden. Voorzichtig Niet geschikt voor de reiniging van gevoeli- ge oppervlakken. > Afbeelding Ronde borstel op puntspuitkop bevestigen. Handsproeier Gelieve de frotté-overtrek over de handsproeier te trekken. Bijzonder geschikt voor kleine afwasbare opperviakken, dou- checabines en spiegels. Vloerspuitkop Geschikt voor alle afwasbare wand- en vloer- bedekkingen, bv. steen, tegels en pvc. Werk op sterk vervuilde opperviakken langzaam, zodat de stoom langer kan inwerken. Instructie: Resten van reinigingsmiddelen of verzorgingsemulsies die op het te reini- gen oppervlak achtergebleven zijn, zouden bij de stoomreiniging markeringen kunnen ontstaan die bij herhaaldelijk gebruik echter verdwijnen. > Afbeelding EH Vloerdweil bevestigen op de vloerspuitkop. 1 Vloerdweil in de lengte vouwen en de vloerspuitkop erop zetten. 2 Klemmen openen. 3 Uiteinden van de dweil in de openingen leggen. 4 Klemmen sluiten. Voorzichtig Vingers niet tussen de klemmen steken. Vloerspuitkop parkeren > Afbeelding H Bij een onderbreking van het werk de vioer- spuitkop in de parkeerhouder hangen. Strijkijzer À Gevaar mn Wanneer het stoomstrikijzer gevallen is, mag het niet gebruikt worden indien zichtbare schade is ontstaan of wan- neer het apparaat lekt. = Heet stoomstrijkijzer en hete stoom- straal! Andere personen wijzen op eventueel verbrandingsgevaar. Nooit de stoomstraal op personen of dieren richten (verbrandingsgevaar). Met het hete stoomstrijkiizer geen elektrische leidingen of brandbare voorwerpen aanraken. Waarschuwing Het stoomstrijkizer en de aansluitkabel moeten tidens het verwarmen of afkoe- len buiten bereik zijn van kinderen jon- ger dan 8 jaar. = Het stoomstrikijzer moet gebruikt en opgeborgen worden op een stabiele on- dergrond. Instructie: Wij adviseren het gebruik van de KÂRCHER-striktafel met actieve stoomafzuiging (2.884-933.0). Deze strijk- tafel ist optimaal op het door u aangeschaf- te apparaat afgestemd. Daardoor verloopt het striken aanmerkelijk lichter en sneller. In ieder geval moet u hiervoor een strijktafel met dampdoorlatende, roosterachtige strij- kondergrond gebruiken. Instructie: Gelieve bij een ingestoken strikijzer niet de stoomtrap VapoHydro- functie in te stellen aangezien het strijk- goed anders nat wordt. > Vergewis u ervan dat er vers leidingwa- ter in het waterreservoir van de stoom- reiniger zit. > Stoomstekker van het strijkijzer vast in de contactdoos van het apparaat ste- ken. Daarbij moet de stekker hoorbaar vastklikken. Weergave - Stÿkizer brandt constant groen. > De stoomreiniger volgens de beschrij- ving in werking stellen. Aanbevolen stoomtrappen:

Trap Kledij Min. stoomtrap |Weinig gekreukte kledij Max. stoomtrap |Jeans > Wachten tot de stoomreiniger bedrijfs- klaar is. Stoomstrijken Vele soorten textiel zijn geschikt om met stoom te strijken. Gevoelige stoffen of ap- plicaties moeten op de achterkant dan wel volgens de kledingvoorschriften gestreken worden. Instructie: Voor die gevoelige textielsoor- ten raden wij het gebruik van de KÂR- CHER-antikleef-strijkzoo! BE 6006 aan (bestelnr. 2.860-142.0). > Stel de temperatuurregeling van het strijkijzer binnen het gearceerde gebied in (e/MAX). > Zodra de weergave Verwarming van het stoomstrijkijzer dooft, kan u begin- nen te strijken. Waarschuwing: De zool van het strijk- ijzer moet heet zijn, zodat de stoom niet op de zool condenseert en op het strijk- goed druppelt. > Bedien de schakelaar Stoom bovenaan of Stoom onderaan. — _Stoom onderbreken: Schakelaar Stoom indrukken. Er komt stoom naar buiten zolang de schakelaar ingedrukt wordt. — Continu stomen: Vergrendeling voor schakelaar Stoom naar achteren trek- ken tot hij vastklikt. Er komt permanent stoom naar buiten. Om te beëindigen, de vergrendeling naar voren duwen. > Richt de eerste stoomstoot aan het be- gin van het strijken of na onderbrekin- gen op een doek tot de stoom gelijkmatig naar buiten komit. > U kunt het strijkijzer voor het met stoom bewerken van gordijnen, kleren, e.d. ook verticaal houden. Droogstrijken Waarschuwing: Ook bij het droogstriken moet er water in de ketel zijn. > Stel de temperatuur van het strikijzer in, afhankelijk van het te bewerken kle- dingstuk. + _[Synthetisch + |Wol, zijde + |Katoen, linnen Instructie: Neem a.u.b. de strijk- en wasin- structies op het kledingstuk in acht. > Zodra de weergave Verwarming van het stoomstrijkijzer dooft, kan u begin- nen te strijken. À Gevaar Onderhoudswerkzaamheden alleen uit- voeren bij uitgetrokken netstekker en afge- koelde stoomreiniger. Uitspoelen van de stoomketel Spoel de stoomketel van de stoomreiniger uiterlijk na ieder 8e tankvulling uit. > Trek de stekker uit het stopcontact. > Stoomreiniger laten afkoelen. > Waterreservoir leegmaken of uit het ap- paraat nemen. > Toebehoren uit de houders voor toebe- horen halen. Afbeelding El > Afdekking van het accessoirevak openen. > Accessoire uit het accessoirevak nemen. > Onderhoudsafsluiting openen. Daartoe het open einde van een verlengbuis op de onderhoudsafsluiting plaatsen, in de geleiding laten vastklikken en open- draaien. > Vul het waterreservoir met water en schud krachtig. Daardoor lossen kal- kresten op, die zich op de bodem van het waterreservoir hebben afgezet. > Voorhanden water volledig uit het waterre- servoir verwijderen (zie afbeelding En). NL -12

Ontkalken van de stoomketel Omdat zich ook op de wand van de ketel kalk afzet, adviseren wij de stoomketel tel- kens na de volgende intervallen te ontkal- ken (TF = vullingen tank): Hardheidniveau °dH _mmoll VT 1__zacht 0-7 0-1,33 100 Il middelhard 7-14 1,3-2,5 90 Il_hard 14-21 2,5-3,8 75 IV zeer hard >21 >3,8 50 Opmerking: Over de hardheid van uw wa- ter kunt u bij uw waterleidingbedrif of ste- delÿk waterbedrif informatie opvragen. Trek de stekker uit het stopcontact. > Stoomreiniger laten afkoelen. > Waterreservoir leegmaken of uit het ap- paraat nemen. > Toebehoren uit de houders voor toebe- horen halen. Afbeelding El > Afdekking van het accessoirevak openen. > Accessoire uit het accessoirevak nemen. > Onderhoudsafsluiting openen. Daartoe het open einde van een verlengbuis op de onderhoudsafsluiting plaatsen, in de geleiding laten vastklikken en open- draaien. > Voorhanden water volledig uit het waterre- servoir verwijderen (zie afbeelding En). À Waarschuwing Gebruïk uitsluitend producten die door Kär- cher zin vrijgegeven, om iedere beschadi- ging van het apparaat uit te sluiten. > Gebruik voor het ontkalken de ontkal- kingstaafjes van KÂRCHER (bestel-nr. 6.295-206). Neem bij het aanbrengen van de ontkalkingoplossing de doseer- instructies op de verpakking in acht. À Let op Wees voorzichtig bij het vullen en legen van de stoomreiniger. De ontkalkingsoplos- sing kan kwetsbare opperviakken aantas- ten. > Vul het waterreservoir met de ontkal- kingsoplossing en laat de oplossing ca. 8 uren inwerken. À Waarschuwing Tijdens het ontkalken de onderhoudsafslui- ting niet op het apparaat schroeven. De stoomreiniger niet gebruïiken, zolang er zich nog ontkalkingsmiddel in het waterre- servoir bevindt. > Na 8 uur de oplossing volledig uit het re- servoir gieten. Er blift daarbij nog een restje oplossing in het waterreservoir achter; spoel daarom het reservoir twee tot drie keer met koud water uit, om alle resten ontkalker te verwijderen. > Voorhanden water volledig uit het wa- terreservoir verwijderen (zie afbeelding D). > Onderhoudsafsluiting met de verleng- buis dichtschroeven. > Watertank vullen (zie pagina 9). > De stoomreiniger is klaar voor gebruik. Onderhoud van accessoires Opmerking: Vloerdweil en badstof-over- trek zijn reeds voorgewassen en kunnen di- rect voor werkzaamheden met de stoomreiniger worden gebruikt. > Was verontreinigde vloerdweilen en badstof-overtrekken bij 60 °C in de was- machine. Gebruik daarbij geen wasver- zachter, zodat de doeken het vuil goed blijven opnemen. De doeken kunnen in de droogtrommel. Hulp bij storingen Storingen hebben vaak een eenvoudige oorzaak die u met behulp van het volgende overzicht zelf kunt oplossen. Bi twijfel of bij storingen die niet worden vermeld kunt u zich wenden tot de erkende klantendienst. À Gevaar Onderhoudswerkzaamheden alleen uit- voeren bij uitgetrokken netstekker en afge- koelde stoomreiniger. Reparaties aan het apparaat mogen alleen worden uitgevoerd door een erkende klan- tendienst. NL -13

Lange opwarmtijd Kalkaanslag in het reservoir > Reservoir ontkalken. Geen stoom Weergave - Watertekort knippert rood en er weerklinkt een signaal. Geen water in de watertank. > Watertank vullen tot markering "MAX". Weergave - watertekort brandt rood. Geen water in stoomketel. Beveiliging te- gen oververhitting van de pomp is in wer- king gezet. > Apparaat uitschakelen. > Watertank vullen tot markering "MAX". > Zet het apparaat aan. Watertank niet juist geplaatst of verkalkt. > Watertank verwijderen en spoelen. > Watertank terugplaatsen en naar bene- den drukken tot hij vastklikt. Stoomhendel kan niet worden ingedrukt Stoomhendel is beveiligd met vergrende- ling / kinderbeveiliging. > Kinderveiligheid naar voren zetten. Stoomstrijkijzer ,spuwt“ water! > Temperatuurregelaar op trap +++ instel- len. > Waterreservoir van de stoomreiniger uitspoelen of ontkalken. Stoomtrap Vapohydro ingesteld > Keuzeschakelaar op het selectiebereik stoomsterkte draaien. Na onderbrekingen komen waterdruppels uit het stoomstrijkijzer. Bij langere onderbrekingen kan stoom in de stoomleiding condenseren. De eerste stoomstoot moet op een apart stuk stof worden gericht. Hoog waterverlies Kalkaanslag in het reservoir > Reservoir ontkalken. Reserveonderdelen Gebruik uitsluitend originele KÂRCHER- onderdelen. Een overzicht van de onderde- len vindt u aan het eind van deze gebruiks- aanwizing. Technische gegevens Elektrische aansluiting Spanning 220-240 V 1-50 Hz Veiligheidsklasse IPX4 Beschermingsklasse | Capaciteit Verwarmingscapaciteit 1800 W Verwarmingscapaciteit 700 W Strikijzer Maximale bedrijfsdruk 0,4 MPa Opwarmtijd 4 Minuten Stoomhoeveelheid — Continu stomen 50 g/min. — Stoomstoot max. 130 g/min. — Vapohydro 230 g/min. Inhoud Watertank 1,51 Stoomreservoir 0,51 Afmetingen Gewicht 6,0 kg (excl. accessoires) Lengte 439 mm Breedte 301 mm Hoogte 304 mm Technische veranderingen voorbehouden! NL 14 59

B dere toebehoren Bestelnummer Set doeken van microvezel, bad 2.863-171 2 Soft-vloerdoekjes van badstof, 1 schuur- overtrek voor handsproeier, 1 poetsdoek voor spiegel en armaturen. Set doeken van microvezel, 2.863-172 keuken 2 Soft-vloerdoekjes van badstof, 1 soft- overtrek van badstof, 1 doek voor streep- vrije reiniging van roestvrij staal. Set microvezeldoeken, Soft- 2.863-173 vloerdweil 2 soft-vloerdweilen van fluweel Set doeken van microvezel, 2.863-174 soft-overtrek 2 Soft-overtrekken van badstof Frottédoeken 6.369-357 5 Vloerdoekjes van katoen Frottéovertrekken 6.370-990 5 Overtrekken van katoen Set ronde borstels 2.863-058 4 Ronde borstels voor puntstraalsproeier Set ronde borstels met mes- 2.863-061 sing haren voor het verwijderen van hardnekkig vuil. Ideaal op resistente opperviakken. Power-spuitkop met verlen- 2.884-282 ging voor puntspuitkop Voor het verwijderen van hardnekkig vuil, in het bijzonder op moeilijk toegankelijke opperviakken. Ronde borstel met schraper 2.863-140 Ronde borstel met twee rijen hittebestendi- ge haren en een schraper. Niet geschikt op kwetsbare opperviakken. Stoom-turboborstel 2.863-159 Voor reinigingstaken waarbij anders ge- schrobd moet worden Sproeier voor onderhoud van 4.130-390 textiel Voor het opfrissen van kleren en textiel. Ontkalkingsstaafjes (9 stuks) 6.295-206 Actief-strijkplank AB 1000 2.884-933 Voor zeer goede strijkresultaten, waarbij u heel wat td bespaart (alleen voor 230 V) Stoomdruk-strijkijzer 2.863-209 Antiplakstrijkzoo! 2.860-142 Geschikt voor het strijken van gevoelige stoffen. 60 NL -15
