GEBRUIKSAANWIJZING BMH 600 CARBON KRESS

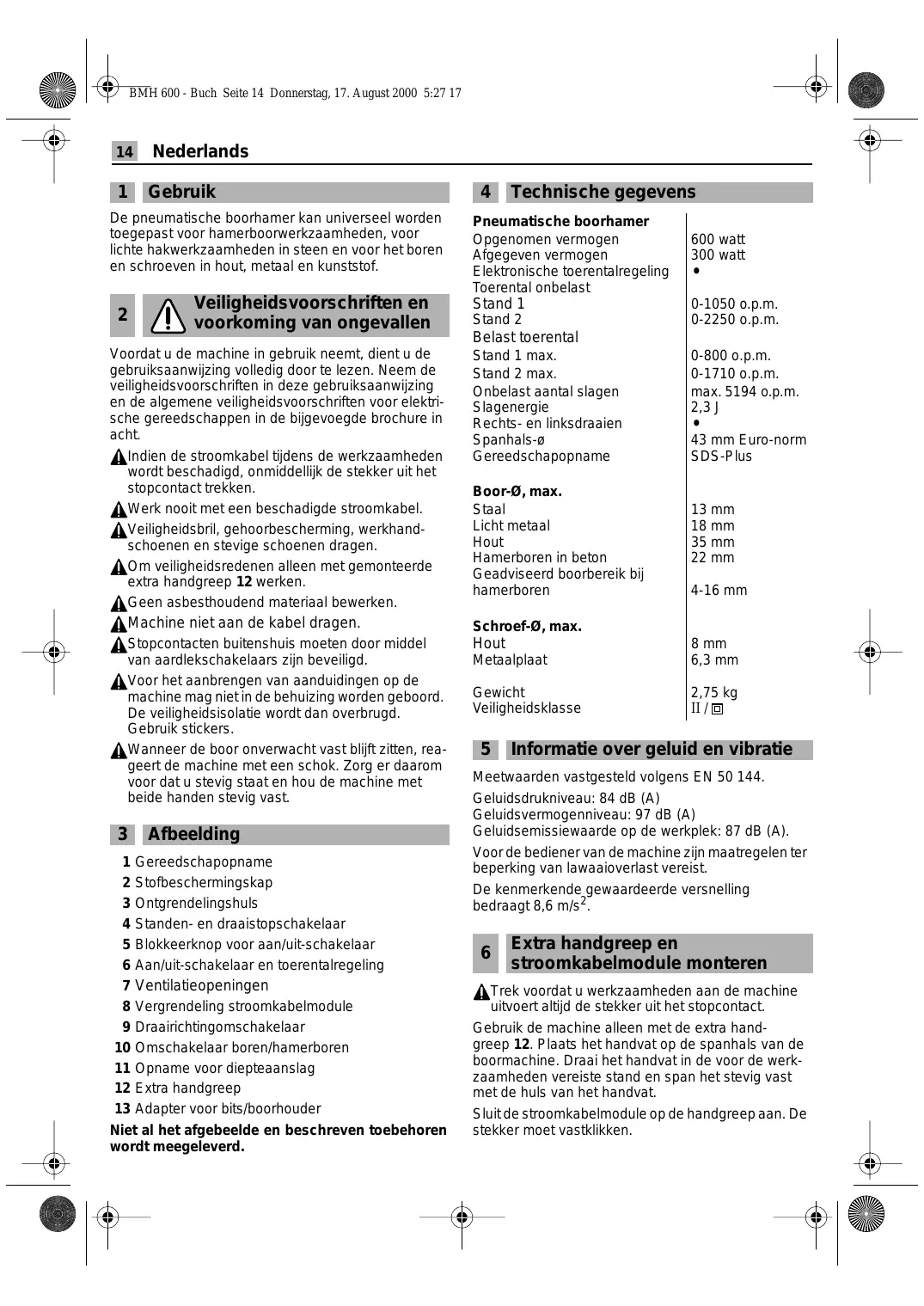

Gebruiksaanwijzing NL 14

De pneumatische boorhamer kan universeel worden toegepast voor hamerboorwerkzaamheden, voor lichte hakwerkzaamheden in steen en voor het boren en schroeven in hout, metaal en kunststof.

2

Veiligheidsvoorschriften en voorkoming van ongevallen

Voordat u de machine in gebruik neemt, dient u de gebruiksaanwijzing volledig door te lezen. Neem deeiligeheidsvoorschriften in deze gebruiksaanwijzing en de algemeneeiligeidsvoorschriften voor elektrische gereedschappen in de bijgevoegde brochure in acht.

A Indien de stroomkabel tijdens de werkzaamheden wordt beschadigd, onmiddelijk de stekker uit het stopcontact trekken.

A Werk nooit met een beschadigde stroomkabel.
A Veiligheidsbril, gehoorbescherming, werkhand-schoenen en stevige schoenen dragen.
A Om veiligheidsreden alleen met gemonteerde extra handgreep 12 werken.
A Geen asbesthoudend materiaal bewerken.
A Machine Niet aan de kabel dragen.
A Stopcontacten buitenshuis moeten door middel van aardlekschakelaars zich beveiligd.
A Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard. De veiligheidsisolatie worden dan overbrugd. Gebruik stickers.
A Wanner de boor onverwacht vast blijft zitten, rea- geert de machine met een schok. Zorg er waarom voor dat u stevig staat en hou de machine met beide handen stevig vast.

3 Afbeelding

1 Gereedschapopname
2 Stofbeschemingskap
3 Ontgrendelingshuls
4 Standen- en draaistopschakelaar
5 Blokeerknop voor aan/uit-schakelaar
6 Aan/uit-schakelaar en toerentalregeling
7 Ventilateopeningen
8 Vergrendeling stroomkabelmodule
9 Draairichtingomschakelaar
10 Omschakelaar boren/hamerboren
11 Opname voor diepteaanslag
12 Extra handgreep
13 Adapter voor bits/boorhouser

Niet al het afgebeelde en beschreiben toebehoren wordt meegeleverd.

Opgenomen vermogen
Afegeven vermogen
Elektronische toerentalregeling Toerental onbelast
Stand 1
Stand 2
Belast toerental
Stand 1 max.
Stand 2 max.
Onbelast aantal slagen
Slagenergie
Rechts- en linksdraaien
Spanhals-
Gereedschapopname

600 watt

300 watt

0-1050 o.p.m.

0-2250 o.p.m.

0-800 o.p.m.

0-1710 o.p.m.

max. 5194 o.p.m.

2,3J

43 mm Euro-norm

SDS-Plus

13 mm

18 mm

35 mm

22mm

4-16 mm

8mm

6,3 mm

2,75 kg

II/回

Boor- ,max.

Staal

Licht metaal

Hout

Hamerboren in beton

Geadviseerd boorbereik bij

hamberboren

Schroef- ,max.

Hout

Metaalplaat

Gewicht

Veiligheidsklasse

5 Informatie over geluid en vibratie

Meetwaarden vastgesteld volgens EN 50 144.

Geluidsdrukniveau: 84 dB (A)

Geluidsvermogenniveau: 97 dB (A)

Geluidsemissiewaarde op de werkplek: 87 dB (A).

Voor de bediener van de machine zijn maatregelen ter beperking van lawaaioverlast vereist.

De kenmerkende gewaardeerde versnelling bedraagt 8,6m / s^2

6

Extra handgreep en stroomkabelmodule monteren

A Trek voordat u werkzaamheden aan de machineuitvoert algijd de stekker uit het stopcontact.

Gebruik de machine alleen met de extra handgrep 12. Plaats het handvat op de spanhals van de boormachine. Draai het handvat in de voor de werkzaamheden vereiste stand en span het stevig vast met de huls van het handvat.

Sluit de stroomkabelmodule op de handgreep aan. De stekker要去 vastklikken.

A Gebruik de stroomkabelmodule alleen voor elektrisch gereedschap van Kress. Probeer Niet om er andere machines mee te gebruiken.

Gebruik uitsluitend originele Kress-netkabelmodules en wel minstens een zware rubberslangeiding (code-aanduiding H07 RN-F).

7 Ingebruikneming

A Controller voor de ingebruikneming of de netspanning overeenkomt met de gegevens op hetypeplaatje van de machine.

IN- EN UITSCHAKELEN

De aan/uit-schakelaar 6 indrukken en weeer loslaten.

De aan/uit-schakelaar kan met de blokkeerknop 5
worden geblokkeerd. Om de aan/uit-schakelaar 6
weer los te make, kort indrukken en loslaten.

MECHANISCHE STANDENKEUZE

Met de standen- en draaistopschakelaar 4 kunt u drie instellungen kiezen.

1 = Laag toerentalbereik: Hamerboren, boren in hout en metaal met normale spiraalboren van meer dan 8 mm en mengwerkzaamheden.

2 = Laag toerentalbereik: Boren met normale spi-ralboren tot 8 mm.

= Geen draaibeweging: Lichte hakwerkzaamheden.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Let erop dat de standen- en draaistopschakelaar 4.altijd maar een stand verder kan worden geschakeld. Na het bediennen van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling. Pas daarna kan de standen- en draaistopschaklaar 4 in de volgende stand worden gezet.

BOREN EN HAMERBOREN

Om te boren de omschakelaar 10 op instellen.

Om te hamerboren op instellen.

De omschakeling kan het best worden uitgevoerd terwijl de machine stilstaat. Na het bedieren van de aan/uit-schakelaar 6 of bij het starten van de machine schakelt de transmissie in de vooraf gekozen instelling.

Aanwijzingen: Linksdraaien bij hamerboren beschadigt de boor. Bij werkzaamheden met diamantboorkronen en bij mengwerkzaamheden het slagmechanisme uitschakelen.

Voor hakwerkzaamheden de omschakelaar 4 op instellen.

Gebruik bij het hamerboren uitsluitend hardmetallen boren met SDS-Plus-schacht. Het gebruik van in de handel verkrijgbare steenboren met cilindrische schacht in combinatie met de adapter 13 en een gewone boorhouser met toepassing van het pneumatiche hamermechanisme is Niet möglichk.

TOERENTALBESTURING

Met de aan/uit-schakelaar 6 kutu het toerental traploos besturen. Bij lichte druk op de aan/uit-schakelaar 6 begint de machine langzaam te draaien, bij toenemende druk wordt het toerental hoger.

DRAAIRICHTING OMSCHAKELEN

Bedien de draairichtingomschakelaar 9 alleen wanner de machine stilstaat.

Pak de draairichtingomschakelaar 9 aan beiden zijden vast.

Rechtsdraaien: Draairichtingomschakelaar 9 op „R“ instellen.

Linksdraaien: Draairichtingomschakelaar 9 op „L“ instellen.

Belangrijk! Druk de draairichtingomschakelaar 9 door tot aan de aanslag op hetuis, dus tot de schakelaar merkbaar vastklikt.

Indien de draairichtingomschakelaar 9:tussen pos. ^ en ^ ,staat,kan de machine nicht worden ingeschakeld.

8

Gereedschap inzetten of verwijderen

De gereedschapopname 1 span boor- en hakgereed-schap zonder gereedschapsleutel.

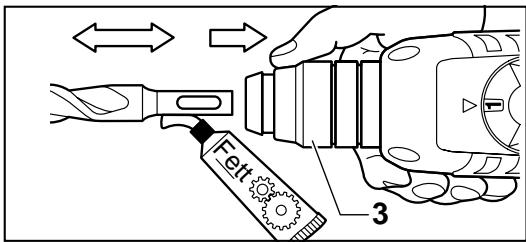

GEREEDSCHAP INZETTEN

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

Reinig de gereedschapschacht en vet deze Licht in.

Trek de ontgrendelingshuls 3 terug. Stek het gereedschap in de gereedschapopname tot het vastklikt. Laat de vergrendelingshuls los. Controller of het gereedschap stevig vast zit.

16 Netherlands

Let er op dat de stofbeschemingskap 2 nicht worden beschadigd.

GEREEDSCHAP VERWIJDEREN

Duw de vergrendelingshuls 3aaracteren en trek het gereedschapaar buiten.

BEITEL INSTELLLEN

Breng de standen- en draaistopschakelaar 4 in een tussenstand. De beitel kan nu met de hand in de vereiste werkstand worden gedraaid.

Stel daarna de standen- en draaiopsischakelaar 4\ weer op de positie in. De beitel klikt automatisch\ vast zodra deze bij de werkzaamheden of bij het\ hakken radiaal worden belast.

9 Boorhouser (toebehoren)

Voor boorwerkzaamheden in metaal, hout en kunststof met boren met normale schacht is een boorhouser (max. 13 mm spanwijdtje) leverbaar. De boorhouser wordt op de adapter (toebehoren) voor bits gemonteerd. Alle bruukelijkere boorholders met binnenschroefdraad 1/2 x 20 UNF (spanwijdtje max. 13 mm) kannen worden gezruikt.

BOORHOUDER MONTEREN

A Trek voordat u werkzaamheden aan de machineuitvoert alotijd de stekker uit het stopcontact.

Schroefdraad van boorhouser (toebehoren) en adap-ter 13 (toebehoren) reinigen.

Schroef de boorhouser op de adapter en vergrendel de adapter als een boor in de gereedschapopname. Om de boorhouser vast te draaien (30 Nm), stelt u de standen- en draaistopschakelaar 4 tijdelijk in op positie c..

10 Voor de praktijk

Boor Niet in verborgen elektrische leidingen of in buizen voor gas of water. Onderzoek eerst het te bewerken oppervlak, bijvoorbeeld met een metaaldetector.

Gebruik voor metaal alleen goed geslepen boren,
voor steen en beton alleen hardmetalen steenboren.

Pas het toerental alkijd aan het te bewerken materiaal aan. Voor nauwkeurige werkzaamheden in metaal en hout de machine in een boorstandaard (toebehoren) plaatsen.

Draag een veiligheidsbril en een gehoorbescherming.

Oefen geen te sterke druk uit. Het vermogen worden daardoor Niet groter.

Bij hakwerkzaamheden worden het Beste resultaat bereikt wanner slechts keine stukken materiaal worden UITgebroken.

A Bij hakwerkzaamheden alleen met veiligheidsbril en extra handgreep 12 werken. Controlleroor de ingebruikneming of de standen- en draaistopschakelaar 4 in stand 一 is vastgeklikt.

IN TEGELS BOREN

Een tegel langzaam aanboren. Pas wanner door de tegel is geboard, omschakelen maar hamerboren.

SCHROEVEN

De adapter 13 (toebehoren) kan schroefbits openmen. Er können normala in de handel verkrijgbare bits worden gezruikt met inbusmaat 6,3 mm resp. 1 / 4" (DIN 3126, vom C).

Schroefbits worden in de adapter vastgehonden door een veerring. Gebruik waarom alleen bits met een inkeping.

11 Onderhoudswerkzaamheden

A Trek voordat u werkzaamheden aan de machineuitvoert altijd de stekker uit het stopcontact.

De ventilatieopeningen altijd schoon houden.

Van buiten toegankelijke kunststofonderdelen regelmatig afvegen met een doek zonder reinigingsmiddel.

Na intensief gebruik gedurende een langeperiode moet de machine voor inspectie en grondige reiniging maar een Kress-servicewerkplaats worden gebracht of gestuurd.

12 Milieubescherming

Kress neemt onbruikbaar geworden machines terug om deze te recyclen, zodat met grondstoffen zuing worden omgegaan. Door hun modulaire constructie kunden machines van Kress zeer eenvoudig ut elkaar worden

gehaald in materialen die opniew kuren worden gebrukt.

Geef onbruikbaar geworden machines af bij de vakhandel of stuur deze rechtstreekns aan Kress.

Wijzigingen voorbehonden

1 Applicazione

NL C Konformiteitsverklaring

Wij verklaren op eigeng verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 volgens de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG, 98/37/EG.

1. Dit elektrisch gereedschap is vervaardigd met grote nauwkeurig-heid en is onderhevig aan strenge kwaliteitiscontroles in de fabriek.
2. Daarom garanderen wij hetkesteloosverhelpen van fabricage- of materiaalfouten die binnen 24 maanden na de datum van de verkoop aan eindverbruiker optreden. Wij behouden ons hetrecht voor, defecte onderden te repareren of door nuwe te verrangen. Vervangen onderdelen worden ons eigendom.
3. Ondeskundig gebruik of ondekundige behandelung alsmede het openen van de machine door Niet erkende reparatiebedrijven leiden tot verlies van de garantie. Onderdelen die aan slijtage onderhevigহ, waar van de garantie uitgesloten.
4. Er kan slechts aanspraak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volg tegen verlanging van de garantieperiode na uitvoering van garantiepestaties.
5. Gleeve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
6. Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koogvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
7. De koper heegtECHter nae keuze hecht op prijsreductie (vermindering van de aankooprijis) of op koopermetiging (annuleren van het koopcontract), indien wij er Niet in slagen, eventueltel opgetreden defecten binnen een redelijkte termijn te herstellen.
8. Niet uitzelstoen zich de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2,635 BGB wegens Niet bestaande, toegeken-de eigenschappen.
9. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsreppubliciek Duitsland.
