MANUALE UTENTE BMH 600 CARBON KRESS

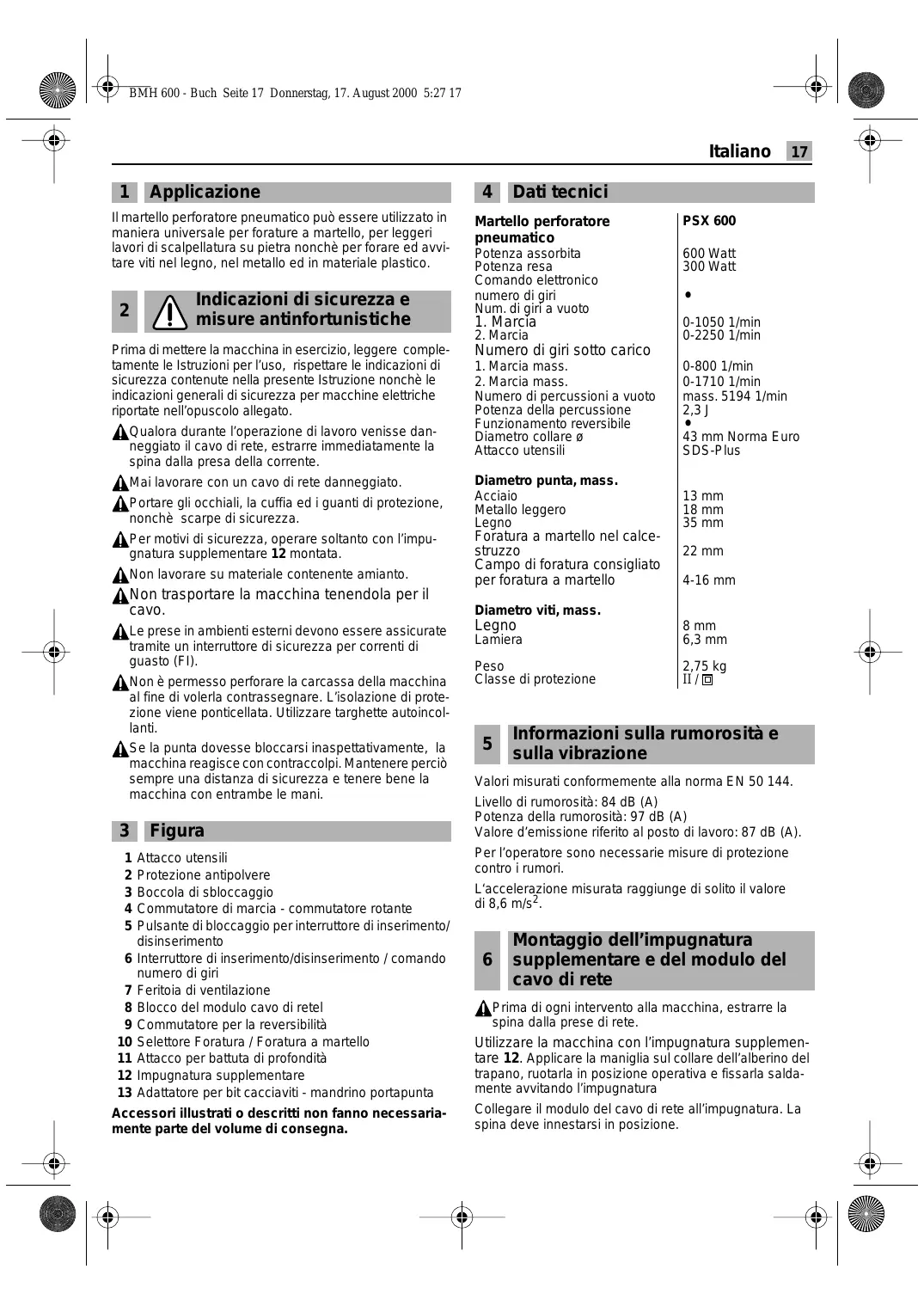

Manuale di servizio 17

Il martello perforatore pneumatico può essere utilizzato in maniera universale per forature a martello, per leggeri lavori di scalpellatura su pietra nonché per forare ed avvitare viti nel legno, nel metallo ed in materiale plastico.

2 indicazioni di sicurezza e misure antinfortunistiche

Prima diMETTARE la macchina in esercizio, leggere complemente le Istruzioni per l'uso, rispettoare leindicazioni di sicurezza contente nella presente Istruzione nonché leindicazioni generali di sicurezza per machine elettriche riportate nell'opuscolo allegato.

A Qualora durante l'opération di lavoro venisse daneggiato il cavo di rete, estrarre immediatamente la spina dalla presa della corrente.
A Mai lavorare con un cavo di rete danneggiato.
A Portare gli occhiali, la cuffia ed i guanti di protezione, nonché scarpe di sicurezza.
A Per motivi di sicurezza, operare soltanto con l'impugnatura supplementare 12 montata.
A Non lavorare su materiale contente amiente.
Non trasportare la macchina tenendola per il cavo.
ALe prese in ambienti esterni devono essere assicurate tramite un interrottore di sicurezza per correnti di guasto (FI).
Non è permesso perforare la carcassa della macchina al fine di volerla contrassegnare. L'isolazione di protezione viene ponticellata. Utilizzato targhette autoincolanti.
A Se la punta dovesse bloccarsi inaspettativamente, la macchina reagisce con contraccolpi. Mantenerere perci sempre una distanza di sicurezza e tenere bene la macchina con entrarme le mani.

3 Figura

1 Attacco utensili
2 Protezione antipolvere
3 Boccola di sbloccaggio
4 Commutatore di marcia - commutatore rotante
5 Pulsante di bloccaggio per interrottore di inserimento/disinserimento
6 Interruttore di inserimento/disinserimento / dato numero di giri
7 Feritoia di ventilazione
8 Blocco del modulo cavo di retel
9 Commutatore per la reversibilità
0 Selettore Foratura / Foratura a martello
11 Attacco per battuta di profondità
12 Impugnatura supplementare
13 Adattatore per bit cacciaviti - mandrino portapunta

Accessorii illustrati o descritti non fanno necessaria-mente parte del volume di segna.

4 Dati tecnici

Martello perforatore pneumatico

Potenza assorbita
Potenza resa
Comando elettronico
Numero di giri
Num. di giri a vuoto
1. Marcia
2. Marcia
Numero di giri sotto carico
1. Marcia mass.
2. Marcia mass.
Numero di percussioni a vuoto
Potenza della percussione
Funzionamento reversible
Diametro collare
Attacco utensili

Diametro punta, mass.

Acciaio
Metallo leggero
Legno
Foratura a martello nel calcestruzzo
Campo di foratura consigliato per foratura a martello

Diametro viti, mass.

Legno

Lamiera

Peso

Class di protezione

PSX 600

600 Watt

300 Watt

0-1050 1/min

0-2250 1/min

0-800 1/min

0-1710 1/min

mass. 5194 1/min

2,3 J

43 mm Norma Euro

SDS-Plus

13mm

18mm

35 mm

22 mm

4-16 mm

8mm

6.3 mm

2,75 kg

II/回

5

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformmente alla norma EN 50 144.

Livello di rumorosità: 84 dB (A)

Potenza della rumorosità: 97 dB (A)

Valore d'émissione riferito al posto di lavoro: 87 dB (A).

Per l'operaatore sono necessarie misure di protezione contro i rumori.

L'accelerazione misurata raggiunge di solito il valore di 8,6 m/s².

6

Montaggio dell'impugnatura supplementare e del modulo del cavo di rete

A Prima di agli intervento alla macchina, estrarre la spina alla prese di rete.

Utilizzare la macchina con l'impugnatura supplementare 12. Applicare la maniglia sul collare dell'alberino del trapano, ruotarla in posizione operativa e fissarla saldamente avvitando l'impugnatura

Collegare il modulo del cavo di rete all'impugnatura. La spina deve innestarsi in posizione.

18 Italiano

Utilizzato il modulo di cavo di rete esclusivamente per elettrotensili Kress. Non tentare di utilizzato il modulo in combinazione con altre machine.

Impiegare escludamente moduli del cavo di rete originali Kress e, cioè, almeno pesanti fili isolati in gomma (codice commerciale H07 RN-F).

7 Messa in esercizio

A Prima della messa in esercizio, controllare che la tensione di rete corrisponda ai valori indicati sulla targhetta di costruzione della macchina.

Premere oppure lasciare l'interruttore di inserimento/disinserimento 6.

L'interruttore di inserimento/disinserimento più essere bloccato con il pulsante di fissaggio 5. Per sbloccare, premere brevamente l'interruttore di inserimento/disinserimento 6 e lasciarlo.

COMMUTAZIONE MECCANICA DI MARCIA

Tramite il commutatore di marcia - commutatore rotante 4 è possibile selezionare tre impostazioni.

1 = bassa velocità: Foratura a martello, foratura con normali punte elicoidali nel legno/metallo altri 8 mm è lavori di miscelazione.

2 = alta velocità: Foratura con normali punte elicoidali fino a 8 mm Ø.

= Senza rotazione: leggeri lavori di scalpella.

Il modo più simplice di eseguire la commutazione è quando la macchina è ferma. Considerare che il commutatore di marcia - commutatore rotante 4 può essere regolato soltanto a scatti singoli. Azionando l'interrottore di inseimento-disinserimento 6 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata. Solo a questo punto è possibile spostare il commutatore di marcia - commutatore rotante 4 sulla impostazione successiva.

FORATURA - FORATURA A MARTELLO

Per forare, mettere il selettore 10 in posizione.

Per foratura a martello metterlo in posizione.

Il modo più simplice di eseguire la commutazione è quando la macchina è ferma. Azionando l'interruttore di inserimento-disinserimento 6 opp. all'avvio della macchina, la trasmissione passa all'impostazione preselezionata.

Indicazioni: La rotazione sinistrorsa nel corso di foratura a martello danneggia la punta. Lavorando con una corona a forare diamantata ed in caso di lavori di miscelazione è indispensable disinserire ilsystema battente.

Per lavori di lavori di scalpellatura, mettere il selettore 4 nella posizione.

In caso di foratura a martello è indispensableile'utilizzare esclusivamente punte con applicazioni di placchette di metallo duro e con un gambo SDS-plus. Non è possibile utilizzato punte per pietra comunamente in

commercio con gambo cilindrico ed adattatore 13 né è possible utilizzato un comune mandrino portapunta in caso di impiego del martello pneumatico.

COMANDO NUMERO DI GIRI

Tramite l'interruttore di inserimento/disinserimento 6 è possible regolare il numero di giri a variazione continua. Premendo leggermente sull'interruttore di inserimento/disinserimento 6 la macchina comincia a girare lentamente; il numero di giri sale aumento la pressione esercità.

INVERSIONE DELLA DIREZIONE DI MARCIA

Azionare il commutatore per la reversible sibilità 9 solo a macchinaferma!

Afferrare il commutatore per la reversible sibilità 9 per entrambi i lati.

Rotazione destrorsa:

mettere il commutatore per la reversibleità 9 nella posizione "R".

Rotazione sinistrorsa:

mettere il commutatore per la reversibleità 9 nella posizione "L".

Important! Premere rispettamente il commutatore per la reversibilità 9 fino alla battuta nella carcassa,cisiono, fino a percepirne l'incastro.

Se il commutatore per la reversibilità 9 si trovra tra la posizione „R“ e „L“, la macchina non può essere messa in esercizio.

8 Inserire ed estrarre gli utensili

L'attacco utensili 1 blocca gli utensili di foratura e gli utensili per scalpellare senza dover ricorrere all'ausilio di attrezzi.

INSERIRE L'UTENSILE

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

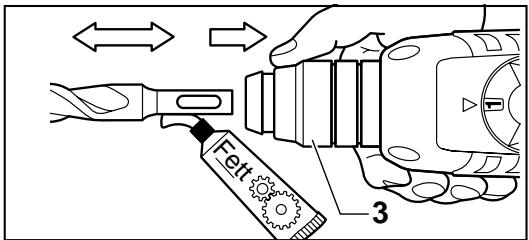

Pulire il gambo dell'utensile e lubrificarlo leggermente.

Estrarre all'indietro la boccola di sbloccaggio 3. Ruotandolo, inseire l'utensile nell'attacco utensili fino a quando fa presa. Lasciare il mandrino di serraggio. Controllare che l'utensile sua ben fisso.

Fare attenzione a non danneggiare la protezione antipolvere 2.

Se la protezione antipolvere è danneggiata, è estremamente importante sostituirla!

ESTRARRE L'UTENSILE

Spingere all'indietro la boccola di sbloccaggio 3 ed estrarre l'utensile.

REGOLARE LO SCALPELLO

Mettere il commutatore di marcia - commutatore rotante 4 in una posizione intermedia. Lo scalpellocouldunque essere girato manually nella posizione di lavoro che si desidera.

In seguito, rimettere il commutatore di marcia - commutatore rotante 4 nella posizione 一 = .Lo scalpello fa presa automaticamente non appena viene sottomosto a carico radialetramite il processo di lavorazione opp.scalpellatura.

9 Mandrino portapunta (Accessorio)

Per lavori di foratura nel metallo, nel legno e in materiali artificiali tramite punte con un gambo normale, è fornibile un mandrino portapunta (mass. 13 mm aperture). Il mandrino viene montato sull'adattatore (accessorio) per bit cacciaviti. è possible utilizzare tutti i mandrini comunamente reperibili sul mercato che abbiano una madrevite 1/2'' × 20 UNF (aperture mass. 13 mm).

MONTARE IL MANDRINO PORTAPUNTA

A Prima di agli intervento alla macchina, estrarre la spina dalla prese di rete.

Pulire la filettatura al mandrino portapunta (accessorio) ed all'adattatore 13 (accessorio).

Avvitare il mandrino portapunta sull'adattatore e bloccare l'adattatore nell'attacco utensili come se fosse una punta. Per avvitare bene (30 Nm) il mandrino portapunta, mettere il commutatore di marcia - commutatore rotante 4 provisoriamente sulla posizione =

10 Consigli pratici

Non forare linee elettriche, nonché tubazioni di gas e di acqua posate in maniera non visibile. Prima di cominciare con l'operazione di foratura, controllare le superfici utilizzando p.e. un rilevatore di metalli.

Per forare nel metallo, utilizzare esclusivamente punte perfettamente in ordine e bene affiliate; per forare nella pietra e nel calcestruzzo, utilizzato esclusivamente punte per pietra con applicazioni di placchette di metallo duro. Regolare il numero di giri sempre in base al tipo di materiale in lavorazione ed in base al diametro della punta. Per eseguire lavori di precisione nel metallo e nel legno, fissare la macchina in un montante per foratura (accessorio).

FORATURA A MARTELLO - SCALPELLATURA

Portare occhiali e cuffie di di protezione.

Non esercitare una pressione troppo forte: non è così che si raggiunge una prestazione magiore.

Durante l'opération di scalpellatura si raggiunge il miglior effetto scalpellando di volta inolta piccoli pezioni di materiale.

1. Durante l'opération di scalpellatura, lavorare sempre portando gli occhiali di protezione e con l'impugnatura supplementare 12. Prima della messa in esercizio, controllare che i commutatore di marcia - commutatore rotante 4 si sua innestato nella posizione = .

FORARE LE PIASTRELLE

Preforare delicatamente la piastrella ed insere la forata martenello solo dopo aver perforato completenessla piastrella.

AVVITARE

L'adattatore 13 (accessorio) più alloggiare bit cacciaviti. Posso sono essere utilizzati bit cacciaviti comunamente reperibili sul mercato e che abbiano un dato esagonale da 6,3 mm opp. 1/4" (DIN 3126, Forma C). I bit cacciaviti vengono tenuti nell'adattatore tramite una rondella. Per quello motivo,utilizzato soltanto bit che abbiano apposite tacche.

11 Dispositions di manutenzione

A Prima di agli'intervento alla macchina, estrarre la spina dalla prese di rete.

Mantenere sempre pulite le feritoie di ventilazione.

Pulire regolarmente con uno straccio eenza detergenti, parte in materiale artificiale che siano accessibili dall'esterno.

Dopo un periodo abbastanza lungo in cui la macchina sia stata soggetta a condizioni operative estreme, sare necessario affidavitare la macchina ad un Centro di servizio Kress perché venga eseguita una ispezione ed una minuziosa pulizia.

12 Misure ecologische

La Kress riprende indietro le machine fuori uso al fine di realizare un tipo di smaltimento molto ad un riciclaggio massimo delle risorse. Grazie alsystema costruttivo modulare, le machine della Kress possono essere分开e significamente secondo i diversi tipi di materiali riciclabili.

Quando la Vostra macchina Kress sare fuori uso, riconsegnatela al Vostro Rivenditore oppure speditela direttamente alla Kress.

Con riserva di modifiche

20 Espanol

1 Aplicación

Sustituir imprescindibile una caperuza anti-polvo deteriorada!

22 Espanol

EXTRACCION DEL UTIL
