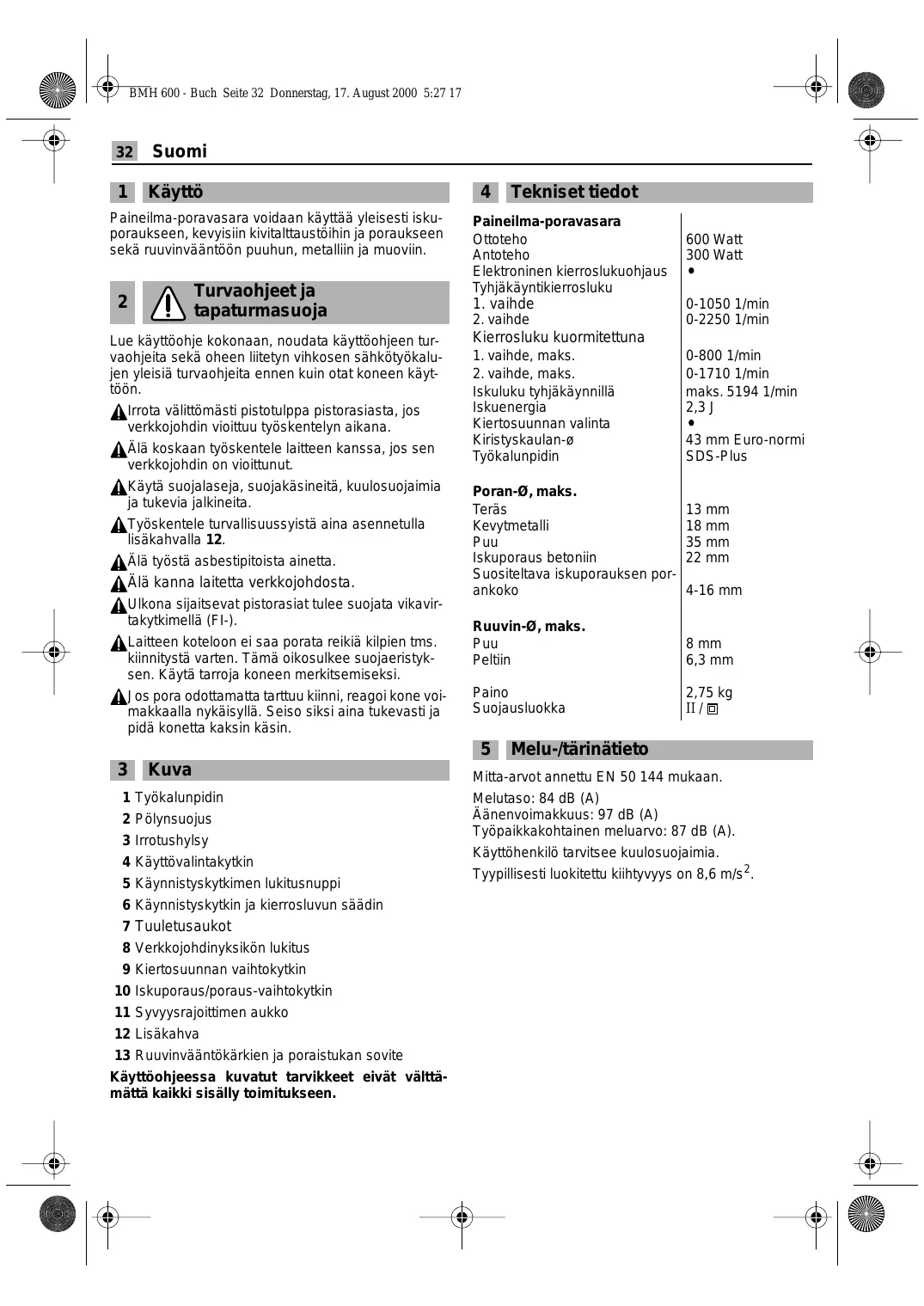

KÄYTTÖOHJE BMH 600 CARBON KRESS
Paineilma-poravasara voidaan käyttaa yleisesti iskuporaukseen, kevyisin kivilttaustöihin ja poraukseen sekä ruuvväntön puuhun, metalliin ja muovin.
2
Turvaohjeet ja tapaturmasuoja
Lue käytöohje kokonaan, noudata käytöohjeen turvaohjeita sekä oheen liitelyn vihkosen sahkötyokalujen yleisiä turvaohjeita ennen kuin otat koneen käytöön.
Alrrota valittomasti pistotulppa pistorasiasta, jos verkkojohdin vioittuu tyoskentelyn aikana.
A Alä koskaan työskentele laitteen kanssa, jos sen verkkojohdin on vioittunut.
A Käytä suojalaseja, suojakäsineita, kuulosuojaimia ja tukevia jalkineita.
Työskentele turvallisuussyista aina asennetulla lisäkahvalla 12.
A Alä työsta asbestipitoista ainetta. A Alä kanna laitetta verkkojohdos
A Ulkona sijaitsevat pistorasiat tulee suojata vikavirtakytkimellä (FI-).
A Laitteen koteloon ei saa porata reikia kilpien tms.
kiinnytstä varten. Tämä oikosulkee suojaeristyksen. Käytä tarroja koneen merkitsemiseksi.
Jospora odottamatta tarttu kiinni, reagoi kone voimakkaalla nykäisylla. Seiso siksi aina tukevasti ja pidä konetta kaksin kasin.
3 Kuva
1 Tyokalunpidin
2 Polynsuojus
3 Irrotushylsy
4 Kaytövalintakytkin
5 Kaynistyskytkimen lukitusnuppi
6 Kännistyskytkin ja kierrosluvun saadin
7 Tuuletsaukot
8 Verkojohdinyksikon lukitus
9 Kiertosuunnan vaihtokytkin
10 Iskuporaus/poraus-vaihtokytkin
11 Syvyysrajoittimen aukko
12 Lisakahva
13 Ruuvinvaantokarkien ja poraistukan sovite
Käyttohjessa kuvatut tarvikkeet eivät välttämatta kaikki sisally toimitukseen.
4 Tekniset tiedot
Paineilma-poravasara
Ottoteho
Antoteho
Elektroninen kierroslukuohjaus Tyhjäkäntytkierrosluku
1. vaihde
2. yaihde
Kierrosluku kuormitettuna
1. vaihde, maks.
2. vaihde, maks.
Iskuluk tyhjakaynill
Iskuenergia
Kiertosuunnan valinta
Kiristyskaulan-
Tyokalunpidin
600 Watt
300 Watt
0-1050 1/min
0-2250 1/min
0-800 1/min
0-1710 1/min
maks. 5194 1/min
2,3J
43 mm Euro-normi
SDS-Plus
13 mm
18mm
35 mm
22mm
4-16 mm
8mm
6,3 mm
2,75 kg
II/回
Poran- ,maks.
Teras
Kevytmetalli
Puu
Iskuporaus betoniin
Suositeltava iskuporauksen porankoko
Ruuvin- ,maks.
Puu
Peltiin
Paino
Sujoausluokka
5 Melu-/tärinätieto
Mitta-arvot annetteu EN 50 144 mukaan.
Melutaso: 84 dB (A)
Aänenvoimakkuus: 97 dB (A)
Työpaikkakohtainen meluarvo: 87 dB (A).
Käyttohenkilö tarvitsee kuulosuojaimia.
Tyypillisesti luokitettu kiihtyvyys on 8,6 m/s2.
6
Lisakahvan ja verkkojohdinyksikon asennus
Alrrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia toita.
Käytä aina laitetta vain lisakahvan 12 kanssa. Asenna kaskahva koneen kiinnitskaulaan, kännä se työasentoon ja kiristä se hyvin paikoilleen kahan hylysyllä.
Liitä verkojohdinyksikko kaskahvaan. Pistokkeen tulee lukkiutua paikalleen.
A Käytä verkkojohdinyksikköa vain Kress-sähkötyokalujen kanssa. Älä kokeile yksikköa muissa lait-teissa.
Käytä vain alkuperäista Kress-verkkojohdinyksikköä ja vahvaa kumikaapelia (koodi H07 RN-F tai vahvempi).
7 Kayttoönotto
A Tarkista ennen käyttoönottoa, etta verkkojannite vastaa laitteen tyyppikilvessä mainittua jannitetta.
KÄYNNISTYS JA PYSÄYTYS
Paina tai päästä vastaavasti irti käynnistysyktkintä 6.
Käynnistysyktkimen voi lukita lukituspainikkeella 5.
Poista likitus painamalla käynnistysyktkintä 6 lyhystesti.
MEKAANINEN VAIHTEENVALITSIN
Voit valita kolme eri asentoa käytövalintakytkimellä 4.
1 = Alhainen kierroslukualue: Iskuporaus, poraus tavallisila yli 8 mm Ø kierreporilla puuhun/metalliin ja sekoitustyö.
2 = Suuri kierroslukualue: Poraus tavallisilla kierreporilla 8 mm ±b asti.
Ei pyörimisliikettä: Kevyet talttaustyöt.
Vaihtokytkenta on parasta suorittaa koneen seistessä. Ota huomioon, etta käytövalintakytkin 4 aina voidaan siirtäa vain askel kerrallaan. Kännistyskytki-men 6 painamisen jälkeen tai koneen käynnistyessä kytkeytyy vaihteisto esivalitulle asetuksette. Vasta silloin voidaan käytövalintakytkin 4 siirtäa seuraavaan asentoon.
PORAUS - ISKUPORAUS
Kännä vaihtokytkin 10 asentoon porausta var- ten.
Kännä vaihtokytkin asentoon iskuporausta var- ten.
Vaihtokytkenta on parasta suorittaa koneen seistessä. Käynnistysyktkimen 6 painamisen jälkeen tai koneen käynnistyessä kytkeytyv vaihteisto esivalitulle asetuksette.
Ohjeita: Vasen kiertosunta iskuporauksessa vahingoittaa poraa. Kytke pois iskukoneisto työskennellesssätimanttiporakruunulla sekä sekoitustyössa.
Käannä vaihtokytkin 4 asentoon 一 = taltaustöitä var- ten.
Käytä iskuporaukseen yksinomaan SDS-plus vartisia kovametalliporia. Tavanomaisten kaupan olevien lieriövartisten kiviporien käytto yhdess sovitteen 13 ja tavallisen paraistukan kanssa, pneumaattista vasarakoneistoa käytettäessä, ei ole mahdollista.
KIERROSUVUN SÄTÖ
Käynnistyskytkimellä 6 voit säätäa
kierrosluvun portaattomasti. Painaessasi käynnistyskytkintä 6
kevyesti alkaa koneen moottori
pyörä hitaasta; painetta lisatessäsi
kasvaa kierrosluku.
KIERTOSUUNNAN VAIHTO
Käytä kiertosuunnan vaihtokyt-kintä 9 vain koneen seistessä!
Tartu kiertosuunnan vaihtokytkmeen 9 molemmilta puolila.
Kierto oikealle:
Kännä kiertosuunnan vaihtokytkin 9 asentoon „R".
Kierto vasemma
Ile: Kännä kiertosuunnan vaihtokytkin 9 asentoon „L".
Tärkeä! Paina aina suunnanvaihtokytkin 9 kotelon vasteseen asti, siis kunnes se lukkiutuu kuuluvasti. Jos kiertosuunnan vaihtokytkin 9 on asientojen „R“ ja „L“ valissä, ei konetta voi käynnistäa.
8 Tyokalun asennus ja irrotus
Poraus- ja taltaustyokalut kirstyvat tyokalunpitimeen 1 ilman tyokaluavainta.

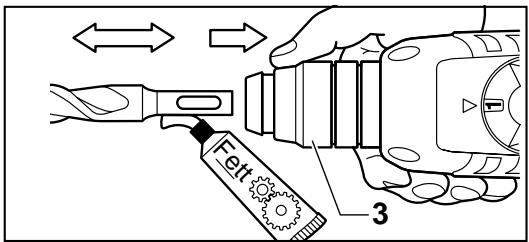

TYOKALUN ASENNUS
Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.
Puhdista tyokalun varsi ja voitele sitä kevysti.
Vedä lukitushylsy 3 taakse. Vie tyokalu kiertäen tyokalunpitimeen, kunnes se lukkiutuu. Irrota ote lukitushylsysta. Tarkista etta tyokalu on tukevasti kiinni.
Varo vauroittamasta polynsuojsta 2.
Vaurioitunut polynsuojus on ehdottomasti vaih-dettava uuteen!
34 Suomi
TYOKALUN IRROTUS
Työnnä lukitushylsy 3 taakse ja vedä ulos työkalu.
TALTAN ASENNUS
Saata käyttovalintakytkin 4 vãïasentoon. Voit nyt käsin käantä taltan tarvittavaan työasentoon.
Aseta tän jälleen käytövalintakytkin 4 takaisin asentoon 一 = .Talta lukkiutuu asentoonsa heti, kun sitä kuormitetaan akselinsuuntaisesti työssä tai taltta- uksessa.
9 Poraistukka (tarvike)
Normaalivartisella poralla metallin, puhun ja muovii poraamista varten on staatavissa poraistukka (suurin kita-aukko 13mm ). Poraisukka asennetaan ruvinväantokärki-sovitteseen (tarvike). Sovitteeseen voidaan asentaa mika vain tavallinen poraistukka, jossa on 1/2'' × 20 UNF sisäkierre (suurin kita-aukko 13mm ).
PORASTUKAN ASENNUS
Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.
Puhdista porastukan (tarvike) ja sovitteen 13 (tarvike) kierteet.
Kierra porastukka sovitteeseen ja lukitse sovite tyokalunpitimeen poran tavoin. Kiristä porastukka (30 Nm, asettamalla käytövalintakytkin 4 hetkeksi asentoon =
ISKUPORAUS - TALTTAUS
Käytä suojalaseja ja kuulosuojaimia.
Älä paina laitetta liian kovaa, tämä ei paranna tehoa.
Talttaustyössa saavutetaan paras dulos, kun vain pieni kappa paleita murretaan irti.
A Käytä aina suojalaseja ja lisakahvaa 12 kun teet taltaustyö. Tarkista ennen työn aloittamista, etta käyttovalintakytkin 4 on lukkiutunut asentoon
Aloita laatan poraamista hitaasti. Siiry iskuporauk-seen vasta kun para on paassyt laatan lapi.
RUUVNVAÄNTÖ
Sovitteeseen 13 (tarvike) voi asentaa ruuvinvaantokarkia. Yleisesti saatavia karkia, joiden kuusiomitta on 6,3 mm tai 1 / 4" DIN 3126, Form C) voidaan kayttaa.
Sovitteessa oleva jousirengas pitää karjet paikallaan.
Käytä siksi vain kärkä, joissa on pitoura.
11 Huoltotoimenpiteet
Alrrota pistotulppa pistorasiasta ennen kaikkia lait- teeseen kohdistuvia toita.
Pidä aina tuuletsaukot puhtaina.
Puhdista ulkoa päästavat muoviosat kostealla rievulla, ilman pesuainetta.
Kovan, pitkäaikaisen käytön jälkeen tulisi laite tuoda Kress-huoltopajaan tarkistusta ja perusteellista puhdistusta varten.
10 Käytännon ohjeita
Älä poraa piilossa oleviin sahköjohtimiin, kaasu- tai vesiputkiin.
Tarkista työskentelyalue etukäteen esim. metallinilmaisimella.
Käytä metallia varten vain moitteettomasti teroitettuja poria ja kivea sekä betonia varten vain kovametallipintaisia kiviainespora.
Sovita aina kierrosluku tyostettavän aineen ja porahkaisijan mukaan. Aseta kone poratelineeseen (tarvike) kun suoritat tarkkuusporauksia metallin tai puhun.
12 Ympäristönsuoja
Kress ottaa loppuun käytetyt koneet takaisin perusaineita säästävään kierräykseen. Modularisen rakenteensa ansiosta voidaan Kress-koneet hyvin yksinkertaisesti purkaa uudelleenkäytettäviki raaka-aineiki.
Palauta loppuin käytetty koneesi myymälään tai laheta se suoraan Kressille.
Oikeus muutoksiin pidatetaa
1 Xpñon
FIN C∈ Todistus standardinmukaisuudesta
Todistamme taten ja vastaamme yksin siita, etta tama tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimumsten mukainen EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 seuraavien ojheiden märäysten mukaisesti: 73/23/ETY, 89/336/ETY, 98/37/EY.
- Tāta sāhkötyakalua valmistetaan suurrell a tarkkuudala ja se on tehtailla kanaan latautarkailun kohtene.
- Tastajohtuen takaamme niiden valmistus- ja materiaalivikojen veli-tuksettoman korjauksen, jotka ilmenevat 24 kuukaufen aikana lo-pullisen kuttujtan OSTapivastia. Pidatamme oikeken korjata tai vaihtaa vialiset osat. Vaildetut, vialiset osat ovat meidan omaisuuttammse.
- Asiaton käytö tā kässitely sekā laitteen avaaminen muualla kuin valtuutetuissa korjauspajoissa johtavat tuakin raukeamisen. Käytössa kuluvat osat eivat kuiku tuakin pirin.
- Takuukorvausvaatimus voidaan hyvaksya vain, kun via ilmoiteaan valmistajalle valittomasti sen havaitsemisen jalkeen (myoskin kuljetusvahingot). Takuuaika ei pidenny takuurjoraustapaukssessa.
- Laheta laite vahinkotapauksss a valmistajalle tait valtuetttuun likkeseen ja liita muaan tatyetty takuukortti ja lyhyt selostus laitte viasta. Litta mukaan ostodotidusts.
- Takaamamme takueehdot sulkevat ulkopuolle kaikki asiakkaan esittamāt takueethoin hisisältymattmāt vaatimukset - etenkin oikeus vahingonkorvaausvaatimumen mutokseen, rajaitukseen tai vahingonkorvaausvaatumuksen voimaansaattamseen.
- Ostajalla on kuitenkin oikeus valinnan mukaan vahennykseen (ostohintaa pienennetaan) tai muutokeseen (kaupa puretaan), sos emmem onnistu korjaamaan ilmennyttia vikaa kohtuullisenajan kuluessa.
- Lain mukaisia (§§ 463, 480 pykälä 2,635 BGB-Saksalainen Iakikirja) vahgon-korvausvaatimuksa e i voida sulka ukelopuolelle, mikäla laite i vestaa vismistjan ilmoitamia ominaisuksa.
- Kohtien 7 ja 8 mukaiset mārāykset patevāt vain Saksan liittotasa-vallassa.
