BRUKSANVISNING BMH 600 CARBON KRESS

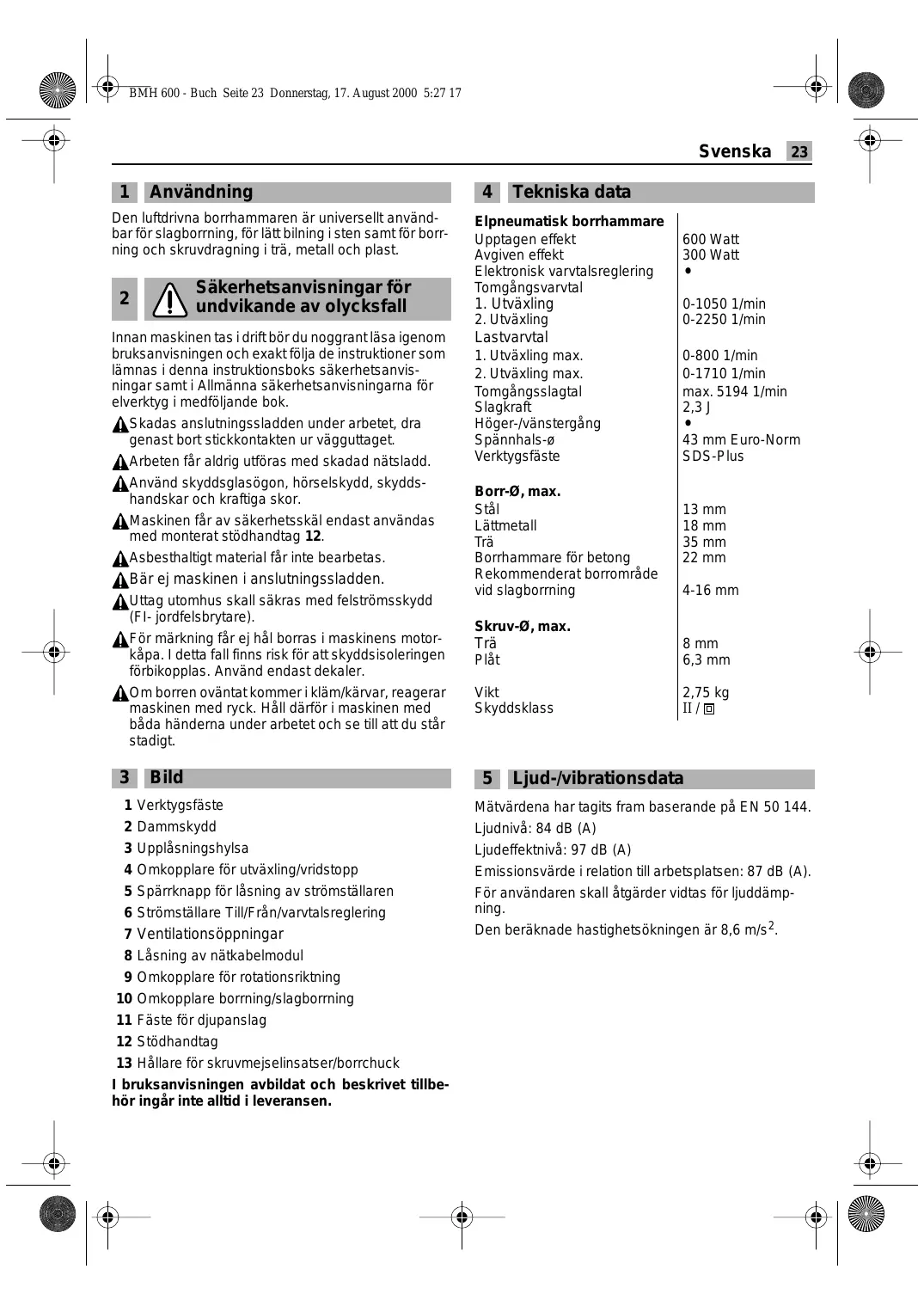

Användning Den luftdrivna borrhammaren är universellt användbar för slagborrning, för lätt bilning i sten samt för borrning och skruvdragning i trä, metall och plast. Säkerhetsanvisningar för undvikande av olycksfall

Innan maskinen tas i drift bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i denna instruktionsboks säkerhetsanvisningar samt i Allmänna säkerhetsanvisningarna för elverktyg i medföljande bok. Skadas anslutningssladden under arbetet, dra genast bort stickkontakten ur vägguttaget. Arbeten får aldrig utföras med skadad nätsladd. Använd skyddsglasögon, hörselskydd, skyddshandskar och kraftiga skor. Maskinen får av säkerhetsskäl endast användas med monterat stödhandtag 12. Asbesthaltigt material får inte bearbetas. Bär ej maskinen i anslutningssladden. Uttag utomhus skall säkras med felströmsskydd (FI- jordfelsbrytare). För märkning får ej hål borras i maskinens motorkåpa. I detta fall finns risk för att skyddsisoleringen förbikopplas. Använd endast dekaler. Om borren oväntat kommer i kläm/kärvar, reagerar maskinen med ryck. Håll därför i maskinen med båda händerna under arbetet och se till att du står stadigt.

Bild Verktygsfäste Dammskydd Upplåsningshylsa Omkopplare för utväxling/vridstopp Spärrknapp för låsning av strömställaren Strömställare Till/Från/varvtalsreglering Ventilationsöppningar 8 Låsning av nätkabelmodul 9 Omkopplare för rotationsriktning 10 Omkopplare borrning/slagborrning 11 Fäste för djupanslag 12 Stödhandtag 13 Hållare för skruvmejselinsatser/borrchuck I bruksanvisningen avbildat och beskrivet tillbehör ingår inte alltid i leveransen.

Tekniska data Elpneumatisk borrhammare Upptagen effekt Avgiven effekt Elektronisk varvtalsreglering Tomgångsvarvtal

Tomgångsslagtal Slagkraft Höger-/vänstergång Spännhals-ø Verktygsfäste Borr-Ø, max. Stål Lättmetall Trä Borrhammare för betong Rekommenderat borrområde vid slagborrning 0-800 1/min 0-1710 1/min max. 5194 1/min 2,3 J

Ljud-/vibrationsdata Mätvärdena har tagits fram baserande på EN 50 144. Ljudnivå: 84 dB (A) Ljudeffektnivå: 97 dB (A) Emissionsvärde i relation till arbetsplatsen: 87 dB (A). För användaren skall åtgärder vidtas för ljuddämpning. Den beräknade hastighetsökningen är 8,6 m/s 2. BMH 600 - Buch Seite 24 Donnerstag, 17. August 2000 5:27 17

Så här monteras stödhandtag och nätkabelmodul Innan åtgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget. Maskinen får endast användas med monterat stödhandtag 12. Montera handtaget på maskinens spännhals, vrid det till önskad arbetsläge och spänn kraftigt fast med hjälp av handtagshylsan. Anslut nätkabelmodulen till maskinens handtag. Se till att stickkontakten faller i läge. Nätkabelmodulen får endast användas för Kresselverktyg; försök inte driva andra maskiner med denna kabel. Använd uteslutande original Kress-nätkabelmoduler och en kraftig gummikabel som åtminstone motsvarar kod H07 RN-F.

Driftstart Kontrollera innan maskinen startas att nätspänningen överensstämmer med data på maskinens typskylt.

Tryck ned eller släpp strömställaren 6. Strömställaren kan låsas med spärrknapp 5. För upplåsning tryck kort ned strömställare 6 och släpp åter.

OMKOPPLING AV ROTATIONSRIKTNING

Omkopplaren för rotationsriktning 9 får endast aktiveras när maskinen står stilla! Grip tag i omkopplaren 9 på båda sidorna. Högergång: Ställ omkopplaren 9 i läge „R“. Vänstergång: Ställ omkopplaren 9 i läge „L“. Viktigt! Tryck alltid ned riktningsomkopplaren 9 mot stopp på huset, dvs tills den tydligt låser i läge. Står omkopplaren 9 i läge mellan „R“ och „L“, kan maskinen inte kopplas till.

Ditsättning och borttagning av verktyg För fastspänning av borr- och mejselverktyg i verktygsfästet 1 behövs inga hjälpverktyg.

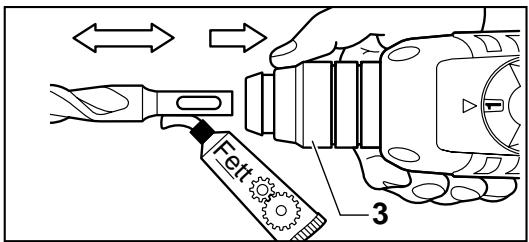

INSÄTTNING AV VERKTYG

Innan åtgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget. Rengör och fetta lätt in verktygsskaftet.

För borrning ställ omkopplaren 10 i läge För slagborrning ställ i läge Omkoppling sker bekvämast när maskinen är avstängd. Sed omkopplaren 6 påverkats resp vid start av maskinen kopplar växeln till förvald inställning. Obs: Slagborrning med inställd vänstergång skadar maskinen. Vid arbeten med diamantborrkronor och vid omrörning skall slagverket frånkopplas. För mejsling/bilning ställ omkopplaren 4 i läge

VARVTALSREGLERING Med strömställaren 6 kan varvtalet regleras steglöst. Vid lätt nedtryckning av strömställaren 6 roterar maskinen med lågt varvtal; med högre tryck ökar varvtalet.

Med omkopplaren för utväxling/vridstopp 4 kan tre inställningar väljas. 1 = Lågt varvtalsområde: Slagborrning, borrning med normala spiralborrar i trä/metall över 8 mm ø och omrörning. 2 = Högt varvtalsområde: Borrning med normala spiralborrar upp till 8 mm ø. = Ingen rotation: Lätta mejselarbeten. Omkoppling sker bekvämast när maskinen är avstängd. Beakta att växel-/vridstoppsomkopplaren 4 endast kan kopplas fram ett steg åt gången. Sed omkopplaren 6 påverkats resp vid start av maskinen kopplar växeln till förvald inställning. Nu först kan omkopplaren för utväxling/vridstopp 4 kopplas vidare till nästa inställning. Använd vid slagborrning uteslutande med hårdmetall belagda borrar med SDS-plus-skaft. Vanliga stenborrar med cylindriskt skaft kan inte användas med hjälp av adapter 13 och normal borrchuck i kombination med pneumatiska slagverket.

Skjut upplåsningshylsan 3 bakåt. Skjut sedan in verktyget med roterande rörelse tills det faller i låsläge. Släpp därefter upplåsningshylsan och kontrollera att verktyget sitter stadigt. Kontrollera att dammskyddet 2 är i fullgott skick. Defekt dammskydd skall omedelbart bytas mot nytt! BMH 600 - Buch Seite 25 Donnerstag, 17. August 2000 5:27 17 Svenska

BORTTAGNING AV VERKTYG

Skjut upplåsningshylsan 3 bakåt och dra ut verktyget.

INSTÄLLNING AV MEJSEL

Ställ omkopplaren för utväxling/vridstopp 4 i ett mellanläge. Mejseln kan nu för hand vridas till önskat arbetsposition. Ställ därefter omkopplaren 4 åter i läge . Mejseln faller automatiskt i låsläge när den vid bilning/mejsling belastas radiellt.

Borrchuck (tillbehör) För borrning i metall, trä och plast med borrar med normalt skaft kan en borrchuck beställas (max. 13 mm spännvidd). Borrchucken monteras på hållaren (tillbehör) för skruvmejselinsatser. Alla chuckmodeller med innergänga 1/2" x 20 UNF (spännvidd max. 13 mm) kan användas.

MONTERING AV BORRCHUCK

Innan åtgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget. Rengör gängorna på borrchucken (tillbehör) och på hållaren 13 (tillbehör). Skruva fast borrchucken på hållaren och lås den i verktygsfästet på samma sätt som en borr. För åtdragning av borrchucken (30 Nm) ställ tillfälligt omkopplaren 4 i läge

10 Praktiska tips Se upp för dolda elledningar, gaseller vattenrör. Innan borrning påbörjas, undersök först aktuella ytor t.ex. med en metalldetektor. För borrning i metall använd endast välskärpta borrar; för borrning i sten och betong endast med hårdmetall belagda stenborrar. Anpassa alltid varvtalet till bearbetat material och aktuellt använd borrdiameter. Spänn fast maskinen i ett borrstativ (tillbehör) för optimalt resultat.

Använd skyddsglasögon och hörselskydd. Tryck inte för kraftigt mot arbetsstycket; effekten blir inte bättre vid högre tryck. Vid bilning uppnås optimalt resultat om materialet bryts ut i små bitar. Vid bilning använd alltid skyddsglasögon och stödhandtag 12 arbeiten. Kontrollera innan maskinen kopplas på att omkopplaren 4 låst i läge

Kakel skall långsamt anborras. Först sedan kaklet är genomborrat skall omkoppling till slagborrning ske. SKRUVDRAGNING I hållaren 13 (tillbehör) kan skruvmejselinsatser stikkas in. Normala bits med sexkantmått 6,3 mm resp 1/ 4" (DIN 3126, form C) som finns i handeln, kan användas. Skruvmejselinsatserna hålls fast i hållaren med en fjäderring; använd därför endast insatser med spår. 11 Underhållsåtgärder Innan åtgärder vidtas på maskinen ta alltid bort stickkontakten ur uttaget. Håll ventilationsöppningarna rena. Använd en trasa utan rengöringsmedel för att regelbundet torka av de plastdelar på maskinen som är åtkomliga från utsidan. Efter kraftig påkänning under en längre period lämna in maskinen till en Kress-serviceverkstad för grundlig rengöring. 12 Miljöskydd Kress tar tillbaka gamla kasserade maskiner för miljövänlig återvinning. Eftersom Kress-maskinerna är moduluppbyggda är det mycket enkelt att plocka isär de olika materialen för återvinning. Lämna in din gamla Kress-maskin till återförsäljaren eller skicka den direkt till Kress. Reservation för ändringar BMH 600 - Buch Seite 26 Donnerstag, 17. August 2000 5:27 17

Bisingen im Oktober 2001 Konformitetsförklaringen Vi intygar och ansvarar för att denna produkt överensstämmer med följande norm och dokument: EN 50 144, HD 400, EN 55 014-1, EN 55 014-2, EN 61 000-2-3, EN 61 000-3-3 enligt bestämmelserna i riktlinjerna 73/23/EWG, 89/336/EWG, 98/37/EG. Alfred Binder Leiter Produktneuentwicklung Josef Leins Leiter Qualitätssicherung KRESS

1. Detta elverktyg tillverkas med högsta precision och underkastas en

sträng kvalitetskontroll i fabriken. 2. Därför garanterar vi gratis reparation vid fabrikations- och materialfel, som uppstår inom 24 månader räknat från köpdatum. Vi äger välja mellan att reparera eller att byta ut defekta delar mot nya. Utbytta delar tillfaller oss.

3. Felaktig användning eller hantering samt öppning av apparaten av

annan än auktoriserad serviceverkstad leder till att garantin inte längre gäller. Garantin omfattar inte delar som utsätts för normal förslitning.

4. Garantianspråk kan endast göras vid omedelbart påpekande av

brister (även transportskador). Utnyttjande av garantibestämmelserna förlänger inte garantitiden. 5. Vid fel, var vänlig sänd apparaten med ifyllt garantikort och kort felbeskrivning till oss eller lämplig kundtjänst. Bifoga kvitto.

6. Genom garantiförpliktelserna som vi tagit på oss, faller alla vidare

anspråk köparen må ha – särskilt rätten till tillbakagång av köpet, nedsättning av priset eller skadeståndsanspråk. 7. Däremot har köparen rätt till tillbakagång av köpet eller nedsättning av köppriset om vi misslyckas avlägsna ev. brister, skador inom en skälig tidsperiod.

8. Skadeståndsanspråk kan dock ej uteslutas enl. §§ 463, 480 avsn.

2,635 BGB om tillförsäkrade egenskaper saknas.

9. Bestämmelserna enl. punkterna 7 och 8 gäller endast i Förbundsrepubliken Tyskland.
