BEDIENUNGSANLEITUNG BMH 600 CARBON KRESS
Bedienungsanleitung 4
Der Pneumatik-Bohrhammer ist universell einsetzbar zum Hammerbohren, für leichte Meißelarbeiten in Gestein und zum Bohren sowie Schrauben in Holz, Metall und Kunststoff.
2 Sicherheitsnirweise und Unfallschutz
Bevor Sie die Maschine in Betrieb besteht,esen Sie die Bedienungsanleitung vollständig durch, befolgen Sie die Sicherheitshinweise in dieser Anleitung sowie die Allgemeinen Sicherheitshinweise für Elektrowerkzeuge im beigelegten Heft.
A Wird das Netzkabel während der Arbeit beschädigt,sofar Netzsteckerziehen.
Niemals mit beschädigtem Netzkabel arbeiten.
A Schutzbrille, Gehörschutz, Schutzhandschuhe und festes Schuhwerk/TRagen.
Aus Sicherheitsgrunden nur mit montiertem Zusatzgriff 12 arbeiten.
AKein asbesthaltiges Material bearbeiten.
Gerat nicht am Kabel tragen.
A Steckdosen im Außenbereich müssen über Fehlerstromschutzschalter (FI-) abgeschichert sein.
Um die Maschine zu kennzeichnen, damit das Gehäuse nicht angebohrt werden. Die Schutzisolation wird überbruckt. Verwenden Sie Klebeschilder.
A Wenn der Bohrer unerwartet festklemmt, reagiert die Maschine ruckartig. Nehmen Sie deshalb immer einen sicheren Stand ein und halten Sie die Maschine fest mit beiden Händen.

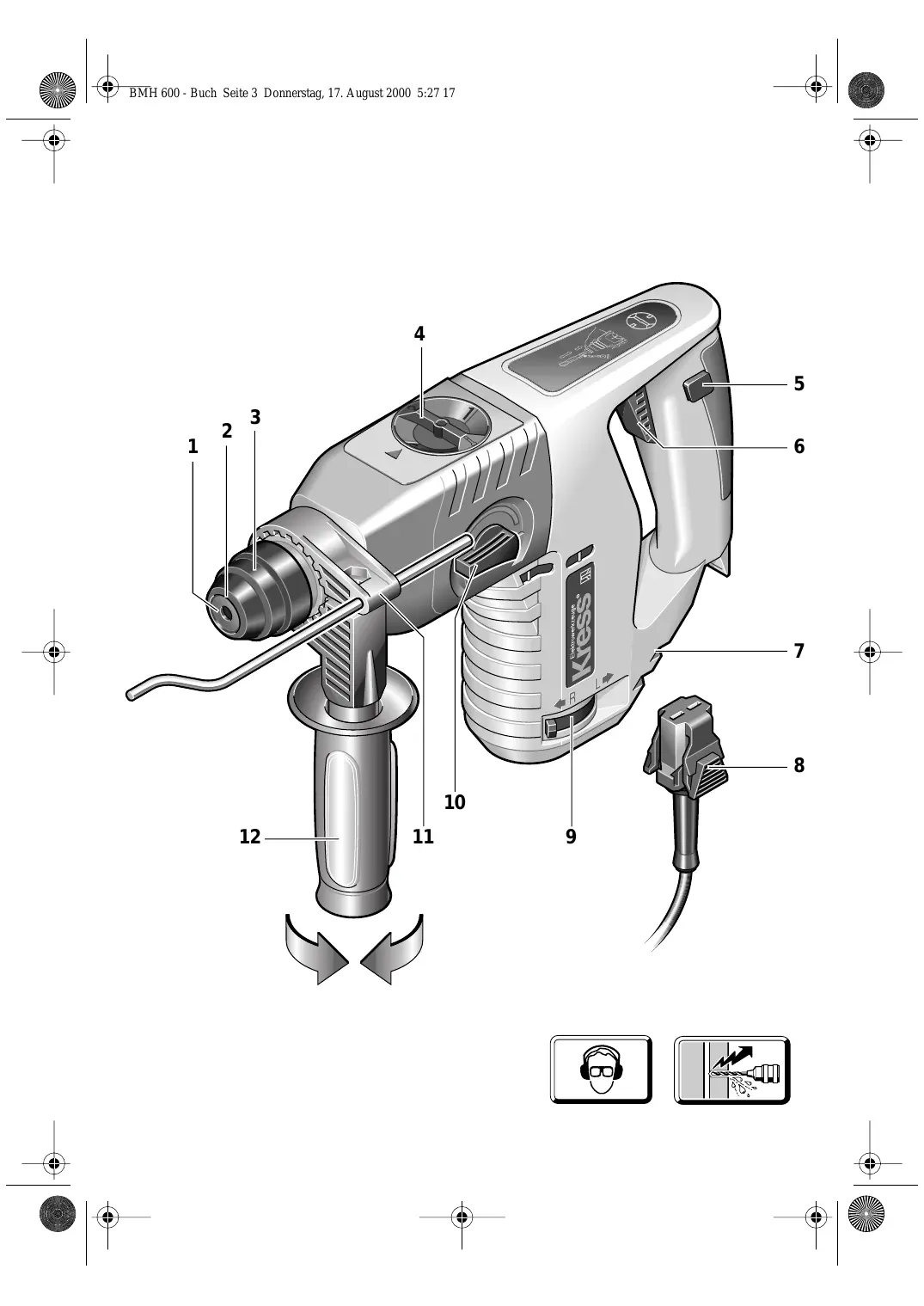

3 Bild
1 Werkzeugaaufnahme
2 Staubschutzkappe
3 Entriegelungshülse
4 Gangwahl-/Drehstoppschalter
5 Feststellknopf für Ein-/Ausschalter
6 Ein-/Ausschalter/Drehzahlsteuerung
7 Lüfungsschlitze
8 Arretierung Netzkabelmodul
9 Drehrichtungsumschalter
10 Umschalter Bohren/Hammerbohren
11 Aufnahme für Tiefenanschlag
12 Zusatzgriff
13 Adapter für Schraub-Bits/Bohrfutter
Abgebildetes oder beschriebenes Zubehör muss nicht zum Lieferumfang gehoren.
4 Technische Daten
Pneumatik-Bohrhammer
Aufnahmeleistung
Abgabeleistung
Elektronische
Drehzahlsteuerung
Leerlaufdrehzahl
-
Gang
-
Gang
Lastrehzahl
-
Gang, max.
-
Gang, max.
Leerlaufschlagzahl
Schlagenergie
Rechts-/Linkslauf
Spannhals-
Werkzeugaufnahme
Bohr- max.
Stahl
Leichtmetall
Holz
Hammerbohren in Beton
Empfohlener Bohrbereich
Hammerbohren
Schauben- max.
Holz
Blech
Gewicht
Schutzklasse
600 W
300 W
0-1050 min-1
0-2250 min
0-800 min-1
0-1710 min
max. 5194 1/min
2,3J
43 mm Euro-Norm
SDS-Plus
13 mm
18mm
35 mm
22 mm
4-16 mm
8mm
6,3 mm
2,75 kg
II/回
5 Larm-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 50 144.
Schalldruckpegel: 84 dB (A)
Schalleistungspegel: 97 dB (A)
Arbeitsplatzbezogener Emissionswert: 87 dB (A).
Für den Bedienenden sind Schallschutzmaßnahmen erforderlich.
Die bewertete Beschleunigung beträgt typischer-weise 8,6m / s^2
6 Zusatzgrin montieren
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Betreiben Sie das Gerät nur mit dem Zusammengriff 12. Montieren Sie den Handgriff auf den Spannhals der Maschine, drehen Sieihn in Arbeitsposition und spanen Sieihn mit Hilfe der Griffhülse gut fest.
Schlieben Sie das Netzkabelmodul an den Handgriff an. Der Stecker muss einrasten.
Verwenden Sie das Netzkabelmodul nur für Kress-Elektrowerkzeuge. Versuchen Sie nicht, andere Geräte damit zu betrieben.
Verwenden Sie nur Original Kress-Netzkabelmodule und davon mindestens schwere Gummischlauchleitung (Code-Bezeichnung H07 RN-F).
7 Inbetriebnahme
Prufen Sie vor Inbetriebnahme, ob die Netzspannung mit der Angabe auf dem Typenschild des Gerätes übereinstimmt.
EIN-/AUSSCHALTEN
Den Ein-/Ausschalter 6 drucken bzw. wieder loslassen.
Der Ein-/Ausschalter kann mit dem Feststellknopf 5 arretiert werden. Zum Lösen den Ein-/Ausschalter 6 kurz drücken und loslassen.
MECHANISCHE GANGWAHL
Mit dem Gangwahl-/Drehstoppschalter 4 können Sie drei Einstellungen wahlen.
1 = Niedriger Drehzahlbereich: Hammerbohren, Bohren mit normalen Spiralbohrern in Holz/Metall über 8 mm Ø und Ruharbeiten.
2 = Hoher Drehzahlbereich: Bohren mit normalen Spiralbohrern bis 8 mm Ø.
= Keine Drehbewegung: Leichte Meißelarbeiten.
Die Umschaltung lasst sich am besten im Stillstand vornehmen. Beachten Sieitte, dass sich der Gangwahl-/Drehstoppschalter 4 jeweils nur um 1 Stufe weiterschalten lasst. Nach Betatigung des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung. Erst dann kann der Gangwahl-/Drehstoppschalter 4 in die{nachste Einstellung weitergeschaltet werden.
BOHREN - HAMMERBOHREN
Zum Bohren den Umschalter 10 auf «» stellen.
Zum Hammerbohren auf stellen.
Die Umschaltung lässt sich am besten im Stillstand vornehmen. Nach Betätigung des Ein-/Ausschalters 6 bzw. beim Anlaufen der Maschine schaltet das Getriebe in die vorgewählte Einstellung.
Hinweise: Linkslauf beim Hammerbohren beschädigt den Bohrer. Bei Arbeiten mit Diamant-Bohrkronen und bei Ruharbeiten das Schlagwerk ausschalten.
Für Meißelarbeiten den Umschalter 4 auf = stellen.
Verwenden Sie beim Hammerbohren ausschließlich hartmetallbestückte Bohrer mit SDS plus
Schaft. Die Verwendung handelsüblicher Steinbohrer mit zylindrischem Schaft, unter Verwendung des Adapters 13 und eines üblichen Bohrfutters unter Einsatz des pneumatischen Hammerwerkes, ist nicht möglich.
DREHZAHLSTEUERUNG
Mit dem Ein-/Ausschalter 6
konnen Sie die Drehzahl stufenlos steuern. Bei leichtem Druck auf den Ein-/Ausschalter 6 beginnnt die Maschine langsam zu drehen; mit zunehmenden Druck erhöht sich die Drehzahl.
DREHRICHTUNG UMSCHALTEN
Betätigten Sie den Drehrichtungsumschafter 9 nur im Stillstand! Greifen Sie den Drehrichtungsumschafter 9 beidseitig.
Rechtslauf: Drehrichtungsumschalter 9 auf „R“ stellen.
Linklauf: Drehrichtungsumschalter 9 auf „L“ stellen.
Wichtig! Drehrrichtungsumschalter 9 jeweils bis zum Anschlag am Gehäuse durchrücken, d. h. bis er spürbar einrastet.
Steht der Drehrichtungsumschafter 9 zwischen Pos. "R" und L", kann die Maschine nicht eingescheltet werden.
8 Werkzeug einsetzen/entnehmen
Die Werkzeugaufnahme 1 spannt Bohr- und Meißelwerkzeuge ohne Werkzeugschlüssel.
WERKZEUG EINSETZEN
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.

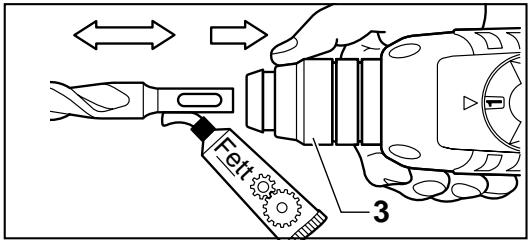

Reinigen Sie den Werkzeugschaft und fetten Sieihn leicht.
Ziehen Sie die Entriegelungshülse 3 zurück. Führten Sie das Werkzeug drehend in die Werkzeugaufnahme ein, bis es einrastet. Lassen Sie die Entriegelungshülse los. Prufen Sie das Werkzeug auf fester Sitz.
Achten Sie darauf, dass die Staubschutzkappe 2 nicht beschädigt wird.
Beschädigte Staubschutzkappe unbedingt ersetzen!
6 Deutsch
WERKZEUG ENTNEHMEN
Schieben Sie die Entriegelungshülse 3 nach hinten undziehen Sie das Werkzeug heraus.
MEISSELEINSTELLLEN
Bringen Sie den Gangwahl-/Drehstopschalter 4 in eine Zwischenstellung. Der Meißel lasst sich jetzt von Hand in die erforderliche Arbeitsposition dreiben.
Stellen Sie danach den Gangwahl-/Drehstoppschalter 4 wieder auf Position = . Der Meißel rstet automatisch ein, sobald er durch den Arbeits- bzw. Meißelvorgang radial belastet wird.
9 Bohrfutter (Zubehör)
Für Boharbeiten in Metall, Holz und Kunststoff mit Bohrern mit normalem Schaft, ist ein Bohrfutter (max.13 mm Spannweite) lieferbar. Das Bohrfutter wird auf den Adapter (Zubehör) für Schraub-Bits montiert. Es konnen alle üblichen Bohrfutter mit Innengewinde 1/2'' × 20 UNF (Spannweite max.13 mm) verwendet werden.
BOHRFUTTER MONTIEREN
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Gewinde am Bohrfutter (Zubehör) und am Adapter 13 (Zubehör) reinigen.
Schrauben Sie das Bohrfutter auf den Adapter und verriegeln Sie den Adapter wie einen Bohrer in der Werkzeugeaufnahme. Um das Bohrfutter festzuziehen (30 Nm), stellen Sie den Gangwahl-/Drehstoppschalter 4 vorübergehend auf Position .
10 Für die Praxis
Bohren Sie nicht in verdeckt lie-gende elektrische Leitungen, Gas- und Wasserrohe. Untersuchen Sie vorher die zu bearbeitenden Flächen; zum Beispiel mit einem Metallortungsgerät.
Verwenden Sie für Metall nur einwandfrei geschärfte Bohrer, für Stein und Beton nur hartmetallbestückte Gesteinsbohrer.
Passen Sie die Drehzahl immer dem zu bearbeiten den Werkstoff und dem Bohrerdurchmesser an. Für genaues Arbeiten in Metall und Holz die Maschine in einen Bohrstandner (Zubehor) setzen.
HAMMERBOHREN - MEISSELN Schutzbrille und Gehorschutz trag.
Üben Sie keinen zu starken Anpressdruck aus. Die Leistung wird dadurch nicht erhöht.
Beim Meißeln wird die Beste Wirkung erzielt, wenn nur keinere Materialstücke herausgebrochen werden.
Beim MeiBeln nur mit Schutzbrille und Zusatzgriff 12 arbeiten. Prufen Sie vor der Inbetriebnahme, ob der Gangwahl-/Drehstoppschalter 4 in Stellung = eingerastet ist.
IN FLIESEN BOHREN
Eine Fliese langsam anbohren. Erst wenn die Fliesen durchbohr ist, auf Hammerbohren umstellen.
SCHRAUBEN
Der Adapter 13 (Zubehör) kann Schraub-Bits aufnehmen. Es können handelsübliche Bits eingesetzt werden mit dem Sechskantmaß 6,3 mm bzw. 1/4" (DIN 3126, Form C).
Schraub-Bits werden im Adapter durch einen Feder-ring gehalten. Deswegen nur Bits mit Kerben einsetzen.
11 Wartungsmaßnahmen
Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker.
Halten Sie die Lufungsschlitze stets sauber.
Von außen zugängliche Kunststoffeile regelmäßig mit einem Tuch ohne Reinigungsmittel abwischen.
Nach starker Beanspruchung über einen längeren Zeitraum sollen das Gerät zur Inspektion und gründlichen Reinigung einer Kress-Servicestelle zugeführten werden.
12 Umweltschutz
Kress nimmt ausgesonderte Maschinen zusammen zum ressourcen-schonenden Recycling. Durch ihre modulare Bauweise konnen Kress-Maschinen sehr einfach in ihre wiederverwertbaren Werkstoffe zerlegt werden.
Geben Sie ihre ausgesonderte Kress-Maschine beim Handel ab oder schicken Sie sie direkt an Kress.
Änderungen vorbehalten
