GEBRUIKSAANWIJZING 500 BS KRESS

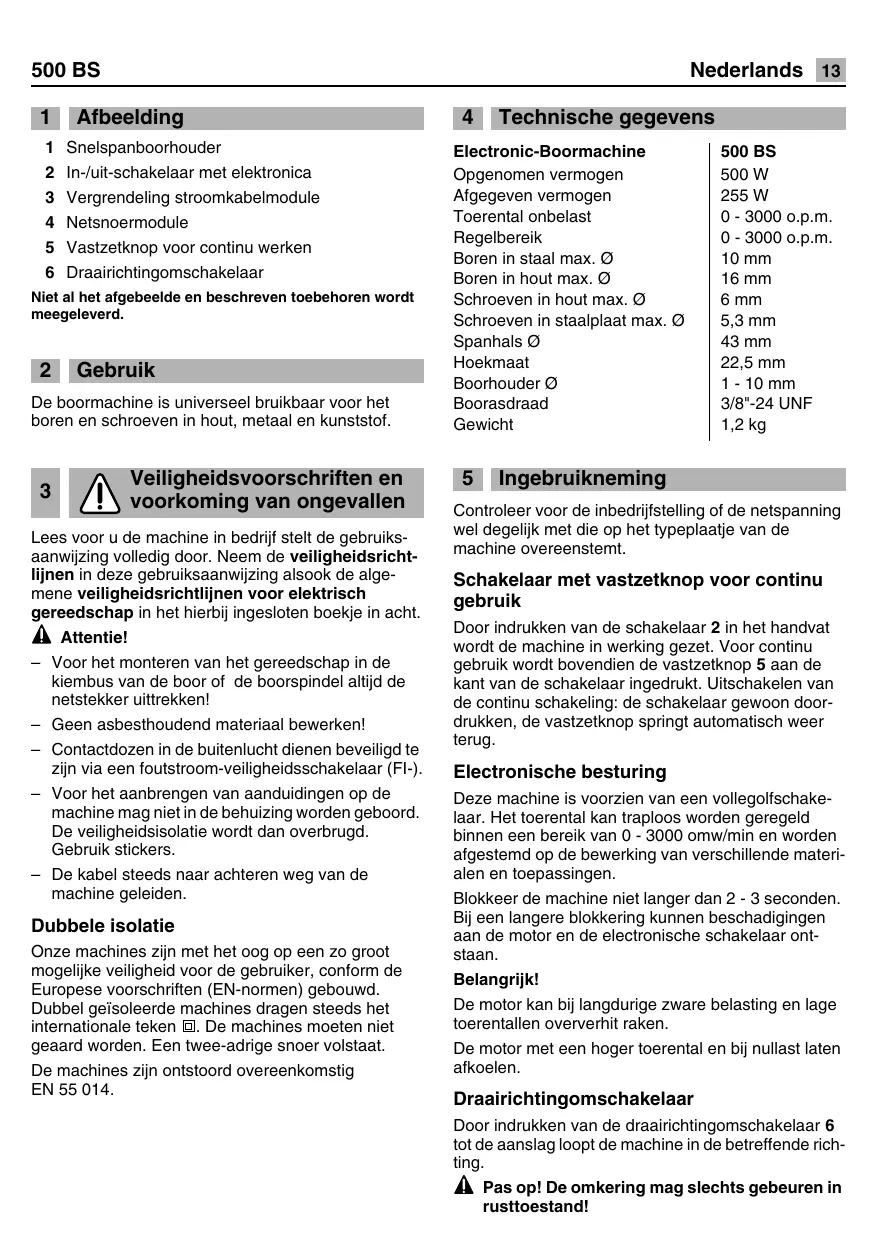

500 BS Nederlands M3 1 Afbeelding Snelspanboorhouder In-/uit-schakelaar met elektronica Vergrendeling stroomkabelmodule Netsnoermodule Vastzetknop voor continu werken Draairichtingomschakelaar Niet al het afgebeelde en beschreven toebehoren wordt meegeleverd. um 8 w R OC] 2 Gebruik De boormachine is universeel bruikbaar voor het boren en schroeven in hout, metaal en kunststof. 3 Veiligheidsvoorschriften en N voorkoming van ongevallen Lees voor u de machine in bedrijf stelt de gebruiks- aanwijzing volledig door. Neem de veiligheidsricht- lijnen in deze gebruiksaanwijzing alsook de alge- mene veiligheïdsrichtlijnen voor elektrisch gereedschap in het hierbij ingesloten boekje in acht. À attentie! — Voor het monteren van het gereedschap in de kiembus van de boor of de boorspindel altijd de netstekker uittrekken! — Geen asbesthoudend materiaal bewerken! — Contactdozen in de buitenlucht dienen beveiligd te Zin via een foutstroom-veiligheidsschakelaar (F1-). — Voor het aanbrengen van aanduidingen op de machine mag niet in de behuizing worden geboord. De veiligheidsisolatie wordt dan overbrugd. Gebruik stickers. — De kabel steeds naar achteren weg van de machine geleiden. Dubbele isolatie Onze machines zijn met het o0g op een zo groot mogelijke veiligheid voor de gebruiker, conform de Europese voorschriften (EN-normen) gebouwd. Dubbel geïsoleerde machines dragen steeds het internationale teken G. De machines moeten niet geaard worden. Een twee-adrige snoer volstaat. De machines zijn ontstoord overeenkomstig EN 55 014.

4. Technische gegevens

Electronic-Boormachine 500 BS Opgenomen vermogen 500 W Afgegeven vermogen 255 W Toerental onbelast 0- 3000 o.p.m. Regelbereik 0 - 3000 o.p.m. Boren in staal max. © 10 mm Boren in hout max. © 16 mm Schroeven in hout max. © 6 mm Schroeven in staalplaat max. © | 5,3mm Spanhals © 43 mm Hoekmaat 22,5 mm Boorhouder © 1-10 mm Boorasdraad 3/8"-24 UNF Gewicht 1,2Kg 5 Ingebruikneming Controleer voor de inbedrijfstelling of de netspanning wel degelik met die op het typeplaatje van de machine overeenstemt. Schakelaar met vastzetknop voor continu gebruik Door indrukken van de schakelaar 2 in het handvat wordt de machine in werking gezet. Voor continu gebruik wordt bovendien de vastzetknop 5 aan de Kant van de schakelaar ingedrukt. Uitschakelen van de continu schakeling: de schakelaar gewoon door- drukken, de vastzetknop springt automatisch weer terug. Electronische besturing Deze machine is voorzien van een vollegolfschake- laar. Het toerental kan traploos worden geregeld binnen een bereik van O - 3000 omw/min en worden afgestemd op de bewerking van verschillende materi- alen en toepassingen. Blokkeer de machine niet langer dan 2 - 3 seconden. Bij een langere blokkering kunnen beschadigingen aan de motor en de electronische schakelaar ont- staan. Belangrijk! De motor kan bij langdurige zware belasting en lage toerentallen oververhit raken. De motor met een hoger toerental en bij nullast laten afkoelen. Draairichtingomschakelaar Door indrukken van de draairichtingomschakelaar 6 tot de aanslag loopt de machine in de betreffende rich- ting. À Pas op! De omkering mag slechts gebeuren in rusttoestand!

14 Nederlands 500 BS Bediening van de snelspanboorhouder Dankzij de volautomatische blokkering van de uit- gaande as kan het toebehoren in de boorhouder snel, gemakkelik en eenvoudig worden vervangen. Openen: Draai de huls in de richting ,OPEN". Spannen: Open de boorhouder en steek het toebe- horen volledig naar binnen. Span de boorhouder krachtig door het draaien van de huls in de richting ,DICHT”. Bij zachte boorschachten moet eventueel na korte td worden nagespannen! 6 Demontage van de boorhouder Verwider de schroef met linkse schroefdraad die voorkomt dat de boorhouder bij linksdraaien losraakt van de uitgaande as. De boorhouder kan worden los- gemaakt door een lichte slag op een in de boorhouder gestoken inbussleutel en kan vervolgens worden los- gedraaid. De montage vindt plaats in omgekeerde volgorde. Reinig de sleutelviakken van boorhouder en uit- gaande as voor de montage. Draai de boorhouder weer stevig vast en borg met de borgschroef. Wanneer een tandkransboorhouder worden gebruikt mag de boorhoudersleutel niet met een ketting, koord ofiets dergeliks aan de boormachine worden beves- tigd. Werkstukken moeten tijdens het boren en schroe- ven worden vastgezet ter voorkoming van mee- name door de boor. 7 Schroeven Let u erop dat de bit en de schroef in de grootte en in de vorm overeenkomen. Het is voordelig om schroeven met een kruissleuf te gebruiken. Door zelfcentrering is veiliger werken mogelijk. Nog beter: TORX-schroefen en bijpassende bits. De vaste zitting van de schroefbit in de schroef- kop maakt een optimal schroeven mogelik. Let steeds op de juiste toerentallen, voor welk doel u de machine ook gebruikt. Bij het boren moet de snelheid aan het te bewerken material worden aangepast. Hoge toerentallen bij het boren in staal en steen veroorzaken snelle slij- tage. Gebruik voor: Zachte materialen (hout en kunststof): WS-spiraalbo- ren (gereedschapsstaal). Jzer en staal: HSS-spiraalboren (speciaal snelsnijs- taal). 8 Onderhoudswerkzaamheden Onderhoud De motor van de machine werd in de fabriek gesmeerd en behoeft geen speciaal onderhoud. Indien u gedu- rende een lange periode met de machine zeer zware arbeid verricht, raden wij u aan deze af en toe voor rei- nigingen en inspektie naar onze serviceafdeling te stu- ren. U vermijdt daardoor onnodige reparatiekosten en verhoogt de levensduur van de machine. Uw motor gaat langer mee als u na elke gedane arbeid het stof uit de ventilator verwidert. Een gelikmatige ventilatie is belangrik voor de levensduur. Vervangen van de koolborstels Deze werk en alle verdere service-werkzaamheden voeren onze service-werkplaatsen snel en vakkundig uit. 9 Netsnoeren Een beschadigd netsnoer mag niet worden gebruikt. Het moet onmiddellik worden vervangen. Dat is dankzij de nieuwe netsnoermodule 4 op uiterst eenvoudige wiize mogelijk. Druk de vergrendeling 3 aan beide ziden in en trek de netsnoermodule uit de handgreep. Steek een nieuw netsnoer in de hand- greep en kikk vast. Netsnoeren met verschillende lengte zijn als speciaal toebehoren verkrijgbaar. Gebruik de stroomkabelmodule alleen voor elek- trisch gereedschap van Kress. Probeer niet om er andere machines mee te gebruiken. 10 Informatie over geluid en vibratie Meetwaarden bepaald volgens EN 60745. Typisch A-gekwalificeerd geluidsniveau van het apparaat: Geluidsdrukniveau (LpA) 77 dB(A) Geluidsvermogensniveau (LwA) 88 dB(A) Meetonzekerheid K = 3 dB Het geluidsniveau bij het werken kan 85 dB(A) overschrijden. Gehoorbescherming dragen! Trilling Triaxiale vibratie-emissiewaarde bepaald volgens EN 60745 Meetwaarde ah = < 2,5 m/s? Meetonzekerheid K = 1,5 m/s?

Het in deze gebruiksaanwijzing vermelde trilingsni- veau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergeliken van gereedschappen. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwij- Zing aangegeven waarde liggen. De trilingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt Opmerking: Voor een nauwkeurige schatting van de trilingsbelasting tijdens een bepaalde arbeidsperio- de moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel draait, maar niet werkelik wordt gebruikt. Dit kan de trilingsbelasting gedurende de gehele arbeidsperiode duidelik verminderen 11 Milieubescherming Geef elektrisch gereedschap niet met het huisvuil meel Terugwinnen van grondstoffen in plaats van het weggooien van afval Machine, toebehoren en verpakking moeten op een voor het milieu verantwoorde manier worden herge- bruikt. Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen. Wijzigingen voorbehouden

CE Konformiteitsverklaring Wij verklaren op eigen verantwoording, dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: zie CE Technisch dossier bij: TF'
