BRUGSANVISNING 500 BS KRESS

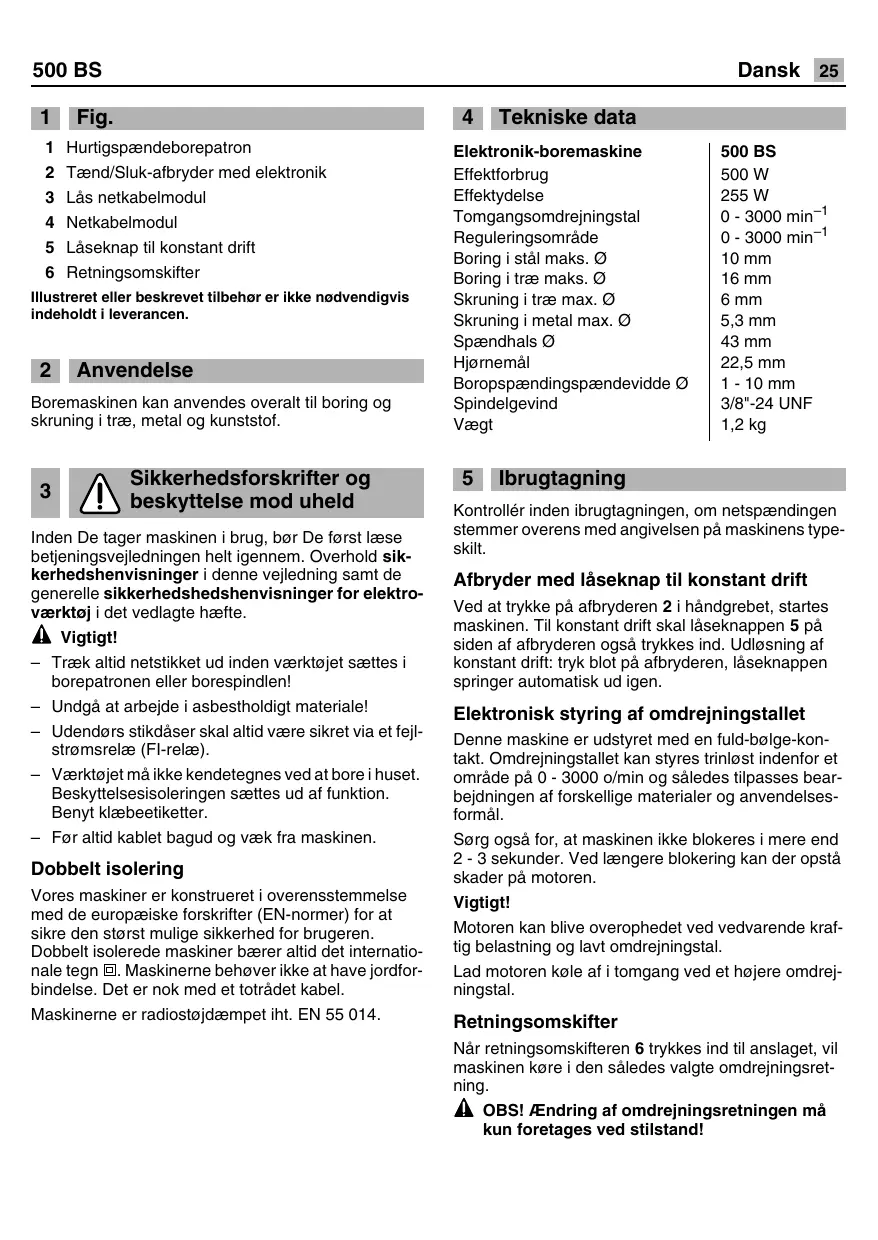

500 BS Dansk 25 1 Fig. 4 Tekniske data 1 Hurtigspændeborepatron Elektronik-boremaskine 500 BS 2 Tænd/Sluk-afbryder med elektronik Effektforbrug 500 W 3 Läs netkabelmodul Effektydelse 255 W 4 Netkabelmodul Tomgangsomariningstal 2: 3000 min à : eguleringsomräde - min 5 Läseknap til konstant drift Boring i stél maks. 10 mm 6 Retningsomskifter Boring i træ maks. 16mm Illustreret eller beskrevet tilbehor er ikke nodvendigvis Skruning i træ max. © 6 mm indeholdt | leverancen. Skruning i metal max. 5,3 mm Spændhals 43 mm 2 Anvendel Hjormemäl 22,5 mm CAES Boropspændingspændevidde S | 1-10 mm Boremaskinen kan anvendes overalt til boring og Spindelgevind 8/8"-24 UNF skruning itræ, metal og kunststof. Vægt 1.2kg 3 Sikkerhedsforskrifter og N beskyttelse mod uheld Inden De tager maskinen i brug, bar De forst læse betjeningsvelledningen helt igennem. Overhold sik- kerhedshenvisninger i denne vejledning samt de generelle sikkerhedshedshenvisninger for elektro- værktoj i det vedlagte hæîte. À vigtiot! = Træk allid netstikket ud inden værktojet sættes i borepatronen eller borespindlen! — Undgä at arbejde i asbestholdigt materialel — Udendors stikdäser skal altid være sikret via et fejl- stromsrelæ (Fl-relæ). — Værktojet màikke kendetegnes ved at bore i huset. Beskyttelsesisoleringen sættes ud af funktion. Benyt klæbeetiketter. — For altid kablet bagud og væk fra maskinen. Dobbelt isolering Vores maskiner er konstrueret i overensstemmelse med de europæiske forskrifter (EN-normer) for at sikre den storst mulige sikkerhed for brugeren. Dobbelt isolerede maskiner bærer altid det intermatio- nale tegn El. Maskineme behaver ikke at have jordtor- bindelse. Det er nok med et toträdet kabel. Maskinerne er radiostojdæmpet iht. EN 55 014. 5 lIbrugtagning Kontrollér inden ibrugtagningen, om netspændingen stemmer overens med angivelsen pâ maskinens type- ski. Afbryder med läseknap til konstant drift Ved at trykke pà afbryderen 2 i händgrebet, startes maskinen. Til konstant drift skal laseknappen 5 pà siden af afbryderen ogsà trykkes ind. Udiosning af konstant drift: tryk blot pà afbryderen, làseknappen springer automatisk ud igen. Elektronisk styring af omdrejningstallet Denne maskine er udstyret med en fuld-bolge-kon- takt. Omdrejningstallet kan styres trinlost indenfor et omräde pà 0 - 3000 o/min og säledes tilpasses bear- bejdningen af forskellige materialer og anvendelses- formäl. Sorg ogsà for, at maskinen ikke blokeres i mere end

2 - 3 sekunder. Ved længere blokering kan der opstä

skader pâ motoren. Vigtigt! Motoren kan blive overophedet ved vedvarende kraf- tig belastning og lavt omdrejningstal. Lad motoren kole af i tomgang ved et hojere omdrej- ningstal. Retningsomskifter Nr retningsomskifteren 6 trykkes ind til anslaget, vil maskinen kore i den sâledes valgte omdrejningsret- ning. À o8S! Ændring af omdrejningsretningen mä kun foretages ved stilstand!

26, Dansk 500 BS Betjening af selvspændende borepatron Den helautomatiske spindelarretering gor det mulig at udskifte indsatsværktojet i borepatronen pà en hurtig, behagelig og enkelt mâde. Âbne: _ Drej kappen hen imod ,ÂBEN (AUF). Spannen: ben patronen og isæt værktojet. Spænd patronen kraftigt ved at dreje kappen hen imod ,LUKKET* (ZU). Ved blode boreskafter kan det blive nodvendigt at efterspænde efter et kort stykke id! 6 Demontering af borepatron Fjern venstregevindskruen, som sikrer at borepatro- nen bliver siddende pà borespindien. Borepatronen losnes og drejes af ved at slà let pà en unbrakonogle i borepatronen. Genmontering i omvendt rækkfolge. Rengor de plane flader pà borepatronen og spindien for monteringen. Spænd borepatronen igen og sikre med sikringsskruen. Vær opmærksom pà, at borepatronnoglen ikke mä fastgores til boremaskinen med kæder, snore eller lig- nende, när der benyttes tandkransborepatroner. Emner skal sikres, sä de ikke kan tages med af boremaskinen under bore- og skruearbejdet. 7 Skruning Sorg for, at bit og skrue passer sammen i storrelse og form. De kan med fordel anvende stjereskruer. Pà grund af selvcentreringen er det muligt at arbejde sikkert. Eller endnu bedre: Anvend TORX-skruer og passende bit. Skruetrækkerindsatsen sidder godt fast i skruehove- det og giver säledes optimale betingelser for skruear- bejdet. Sorg altid for at bruge det rigtige omdrejningstal, alt efter hvilket formäl De anvender maskinen til. Ved boring skal hastigheden tilpasses det materiale, der arbejdes i sam borets diameter. Hoje omdrej- ningstal ved boring i stäl og sten forer til, at værktojet hurtigt slides ned. Anvend til: Blode materialer (træ og kunststof): WS-spiralbor (Værktojsstäl). Stäl og jern: HSS-Spiralbor (hurtigstäl). 8 Service Service Maskinens motor er fra fabrikken forsynet med til- strækkeligt smoremiddel og er dermed stort set vedli- geholdelsesfri. Hvis De dog udsætter maskinen for store belastninger gennem længere tid, vil vi anbefale Dem med jævne mellemrum at sende maskinen ind til en grundig rengoring. Derved undgär De unodige reperationsomkostninger og oger maskinens levetid. Hvis De efter hver arbejdsproces regelmæssigt puster stovet væk fra blæseren, vil motoren til gengæld holde længere, da en ensartet ventilation er vigtig for maskinens holdbarhed. Udskiftning af kulborsterne Dette arbejde og alle yderligere servicearbejder udfo- rer vores servicesteder hurtigt og korrekt. 9 Netkabel Beskadigede kabler mà ikke benyttes. De skal udskif- tes med det samme. Dette er nemt at gore takket være det moderne netka- belmodul 4. Tryk pà lâsen 3 pâ begge sider og træk netkabelmodulet ud af händgrebet. For et nyt netka- bel ind i händgrebet og tryk det pâ plads. Netkabler kan kobes i forskellige længder som ekstratilbehor. Benyt kun netkabelmodulet til Kress-el-værktoj. Forsog ikke at benytte modulet til andre appara- ter. 10 Stoj-/vibrationsinformation Mäleværdier beregnet iht. EN 60745. Det A-vægtede stajniveau for udstyret udger typisk: Lydtryksniveau (LpA) 77 dB(A) Lydstyrkeniveaul (LwA) 88 dB(A) Mäleusikkerhed K = 3 dB Stojniveauet kan under arbejdet overstige 85 dB(A). Brug horeværn! Vibration Triaksial vibrationsværdi beregnet iht. EN 60745. Mäleværdi ah = < 2,5 m/s? Mäleusikkerhed K = 1,5 m/s?

500 BS Dansk #27 Det svingningsniveau, der angives i disse instrukser, er blevet mält iht. en mäleproces, der er standardise- reti EN 60745, og kan bruges til en sammenligning af maskinerne. Svingningsniveauet ændrer sig iht. elværktajets brug og kan i nogle tilfælde ligge over den værdi, der er angivet i disse instrukser. Svingningsbelastningen kan evt. undervurderes, hvis elværktajet bruges pà en sädan mäde med regelmæssige mellemrum. Bemærk: For nojagtigt at kunne vurdere svingningsbelastnin- gen i et bestemt arbejdstidsrum bar man ogsä tage hojde for de tider, hvor maskinen er slukket eller karer, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. 11 Miljobeskyttelse Elværktoj mà ikke bortskaffes som almindeligt affald! Genbrug af rästoffer i stedet for bortskaffelse af affald Maskine, tilbehor og emballage skal genbruges pà en miljovenlig mâde. Denne vejledning er skrevet pà klorfrit genbrugspapir. Kunststofdele er markeret for at garantere en rensor- teret recycling. Ret til ændringer forbeholdes

1. Dette elvaærkto) blev fremstilet med stor præcision og har gennem-

gâet strenge kvalitetskontroller pà fabrikken. AAf den grund garanterer vi gratis afhjælpning af fabrikations- eller materialefe)l, som mâtte opstà indlil 24 mäneder fra den salgsdato, som gælder for den endelige forbruger. Vi forbeholder os ret til at udbedre defekte dele eller at udskite disse. Udskiftede dele er deref- ter vores ejendom. Garantien bortfalder ved ukorrekt brug eller ukorrekt behandling samt äbning af værklojet hos ikke autoriserede værksteder. Sliddele er ikke dækket af garantiydelserne. Garantikrav anerkendes kun ved ojeblikkelig meddelelse af mangler {ogsä ved transporiskader). Garantiperioden forlænges ikke gennem udforelse af garantiydelser. Ved fejl sendes apparatet til os eller det pägældende service-værk- sted med udfyldt garantikort og en kort beskrivelse af manglerne. Kuitteringen vedlægges. Pga. de garanti-forpligtelser, som vi har pâtaget os, bortalder alle yderligere krav fra kobers side — især retlen ti annullering af ordren pga. mangler, prisnedsættelse pga. mangler eller anmeldelse af ska- deserstainingskrav. Koberen har imidlerid efter eget valg ret il nedsættelse af kobsprisen ller annullering af handelen, hvis det ikke Iykkes os at udbedre evt. mangler indenfor en passende tidsfrst. Skadeserstatningskrav iht 88 463, 480 afsn. 2,635 BGB pga. mang- lende garanterede egenskaber bortialder Ikke. Bestemmelserne i punkt 7 og 8 gaælder kun for Forbunds-republikken Tyskland.
