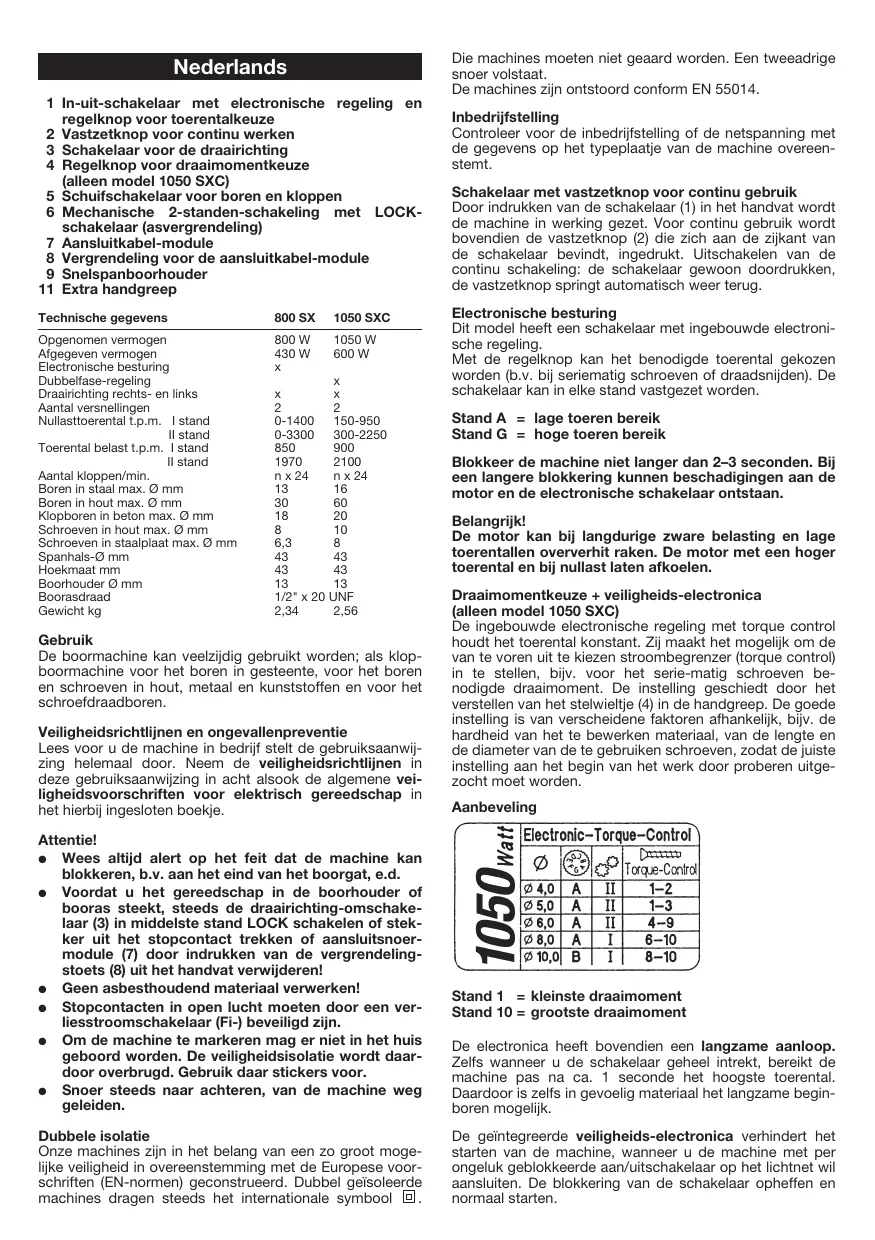

GEBRUIKSAANWIJZING 1050 SXC KRESS
1 In-uit-schakelaar met electronische regeling en regelknop voor toerentalkeuze
2 Vastzetknop voor continu werken
3 Schakelaar voor de draairichting
4 Regelkop voor draaimomentkeuze (alleen model 1050 SXC)
5 Schuifschakelaar voor boren en kloppen
6 Mechanische 2-standingshakeling met LOCKschakelaar (asvergrendeling)
7 Aansluitkabel-module
8 Vergrendeling voor de aansluitkabel-module
9 Snelspanboorhouser
11 Extra handgreep
| Technische gegevens | 800 SX | 1050 SXC |
| Ogenomen vermogen | 800 W | 1050 W |
| Afegeven vermogen | 430 W | 600 W |
| Electronische besturing | x | |
| Dubbelfase-regeling | x | |
| Draairichting rechts- en links | x | x |
| Aantal versnellingen | 2 | 2 |
| Nullasttoerental t.p.m. I stand | 0-1400 | 150-950 |
| II stand | 0-3300 | 300-2250 |
| Toerental belast t.p.m. I stand | 850 | 900 |
| II stand | 1970 | 2100 |
| Aantal kloppen/min. | n x 24 | n x 24 |
| Boren in staal max. Ø mm | 13 | 16 |
| Boren in hout max. Ø mm | 30 | 60 |
| Klopboren in beton max. Ø mm | 18 | 20 |
| Schroeven in hout max. Ø mm | 8 | 10 |
| Schroeven in staalplaat max. Ø mm | 6,3 | 8 |
| Spanhals-Ø mm | 43 | 43 |
| Hoekmaat mm | 43 | 43 |
| Boorhouserø mm | 13 | 13 |
| Boorasdraad | 1/2" x 20 UNF | |
| Gewicht kg | 2,34 | 2,56 |
Gebruik
De boormachine kan veelzijdig gebruikt worden; als klopboormachine voor het boren in gesteente, voor het boren en schroeven in hout, metaal en kunststoffen en voor het schroefdraadboren.
Veiligheidsrichtlijnen en ongevallenpreventie
Lees voor u de machine in bedrivf stelt de gebruiksaanwijz inghelemaal door. Neem de veiligheidsrichtlijnen in deze gebruiksaanwijzinq in acht alsook de algemene veiligheidsvoorschriften voor elektrisch gereedschap in het hierblij ingesloten boekje.
Attentie!
- Wees altijd alert op het feit dat de machine kan blokkeren, b.v. aan het eind van het boorgat, e.d.
- Voordat u het gereedschap in de boorhouser of booras steekt, steeds de draairichting-omschakelaar (3) in middelste stand LOCK schakelen of stekker uit het stopcontact trekken of aansluitsnoor-module (7) door indrukken van de vergrendelingstoets (8) uit het handvat verwijderen!
- Geen asbesthoudend materiaal verwerken!
- Stopcontacten in open lucht要去en door een verliestroomschakelaar (Fi-) beveiligd zich.
- Om de machine te markeren mag er nicht in het huis geboord worden. De veiligheidsisolatie worden daar-door overbrugd. Gebruik aan sticker voor.
- Snoer steedsaarachteren,vandemachinemew geleiden.
Dubbele isolatie
Onze machines zich in het belang van een zo groot mogelijkheid in overeenstemming met de Europese voorschriften (EN-normen) geconstrueree. Dubbel geisoleerde machines dragen steeds het internationale symbool .
Die machines要去en nicht geaard worden. Een tweetadrige snoer volstaat.
De machines waar ontstoord conform EN 55014.
Inbedrijfstelling
Controleer voor de inbedrijfstelling of de netspanning met de gegevens op het typeplaatje van de machine overeenstemt.
Schakelaar met vastzetknop voor continu gebruik
Door indrukken van de schakelaar (1) in het handvat worden de machine in werkig gezet. Voor continu gebruik worden bovendien de vastzetknop (2) die zich aan derijkant van de schakelaar bevindt, ingedrukt. Uitschakelen van de continu schakeling: de schakelaar gewoon doordrukken, de vastzetknop springt automatischoorug.
Dit model—heeft een schakelaar met ingebouwde electronische regeling.
Met de regelknop kan het benodigde toerental gekozen worden (b.v. bij seriematig schroeven of draadsnijden). De schakelaar kan in elke stand vastgezet worden.
Stand A = lage toeren bereik
Stand G = hoge toeren bereik
Blokker de machine Niet langer dan 2-3 seconden. Bij een langere blokkeringKnown beschadigingen aan de motor en de electronische schakelaar ontstaan.
Belangrijk!
De motor kan bij langdurige zware belasting en lage toerentallen oververhit raken. De motor met een hoger toerental en bij nullast lately afkoelen.
Draaimomentkeuze + veiligheids-electronica (alleen model 1050 SXC)
De ingebouwde electronische regeling met torque control houdt het toenental konstant. Zij.maakt het möglichk om de van te voren uit te kiezen stroombegrenzer (torque control) in te stellen, bijv. voor het series-matig schroeven benodigde draaimoment. De instelling geschiedt door het verstellen van het stelwieltje (4) in de handgroep. De goede instelling is van verscheidene faktoren affankelijk, bijv. de hardheid van het te bewerken materiaal, van de lengte en de diameter van de te gebruiken schroeven, zodate de juiste installing aan het begin van het werk door proberen uitge-zocht moet worden.
Aanbeveling
Stand 1 =kleinstedraaimoment Stand 10 = grootste draaimoment
De electronica heeft bovendien een langzame aanloop. Zelfs wanneer u de schakelaar geheel intrekt, bereikt de machine pas na ca. 1 Seconde het hoogste toerental. Daardoor is zelfs in gevoelig materiaal het langzame beginboren möglichk.
De geintegreerde veiligheids-electronica verhindert het starten van de machine, wanneer u de machine met per ongeluk geblokkeerde aan/uitschakelaar op het lichtnet wil aansluiten. De blokkering van de schakelaar opheffen en normal starten.
Verandering van de draairichting (normale draairichting „rechtsom")
De draairecting van de gereedschapsas worden met de draairichtingomschakelaar (3) verandered.
R = rechtsom
L = linksom
Belangrijk! Druk de draairrichtingomschakelaar 9 door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklijk.
De draairichtingomschakelaar is eenvoudig te bedieren, wanneer u deze met duim en wij's- c.q. middelvinger aan beiden kanten aanraakt.
Opgelet!
Verandering van de draairichting alleen met stilstaande machine!
Het slagboormechanisme bij gelebruik van de machine als schroevedraier要比stui schakelen. Het omschakelen geschietd door deschakelaar (5).
De draairichtingomschakelaar voorkomt in de middelste stand LOCK het per ongeluk indrukken van de dubelfase-schakelaar (1), b.v.ijdens het wisselen van het gereedschap of tijdens de montage/demontage van de boorhouser.
Klopboorinrichting
De machine heeft een vast ingebouwd klopwerk en is om te schakelen van boren aan klopboren. Door aanraking van de schakelaar (5) kan gedurende het werknen aan keuze van boren aan klopboren, of omgekeerd, geschakeld worden.
Stand boren
Schakelschuif (5)aar links in de richting boren drukken.
Stand klopboren
Schakelschuif (5) maar rechts in de richting kloppen drukken.
Het omschakenen geschiedt door draaien van de draaiknop (6) op de bovenkant van de machine.
Stand 1 = machine loopt langzaam
Stand 2 = machine loopt snel
De twee-standen-schakeling levert voordelen opijdens het boren en klopboren met keine boordiameters tot ca. 8 mm. Aandrijving = schakelstand 2. Bij groe boordiameters en bij roerwerkzaamheden aandrijving = schakeltstand 1.
De in de omschakeling van de aandrijving geintegreerde LOCK-functie - Draaiknop (6) in stand LOCK - is gunshot tijdens de montage en demontage van de boorhouser. De LOCK-stand vergemakkelijk ook het wisselen van het gereedschap zonder sleutel bij gelebruik van een snelspanboorhouser en maakt maximale spankrachtijdens het vastzetten van het gereedschap möglichk.
Veiligheids-slipkoppeling
De slipkoppeling treedt in werkung, zodra het in de machine vastgezette gereedschap overbelast, plotseling afgerend of vastgeklemd worden. Terwijl motor en aandrijving doordraaien, blijft het gereedschap stilstaan. Motor en aandrijving zich降到verbelasting beschermd, een plotselinge belasting van de tandwielen is uitgesloten.
Snelspanboorhouser
Deze boorhouser is special voor klopboormachines ontwikkeld.
De boorhouser heeft een speciale openingsvergrendeling die een ongewild losraken van deoor verhinder.
OpGbruikelijk wijze spannen door de hulsgewoon tot aan de aanslag te draaien. Een duidelijk hoor- en merkbaar klikken bevestigt de werkung van de spankrachtvergrendeling.
Spannen en openen van de boorhouser door vasthouden van de borgring.
Schroeven
De schrovedraierstiften (bits) Aunt u direct in de kiembus van de boor inspannen. Gebruik bij voorkeur kruskopschroeven. Dank zij de zelfcentrering kan er veilig gewerkt worden. Let erop, dat ook steeds de passende schrovedraierstiften gebruikt worden.
Draadsnijden
De kloproboormachine is door de ingebouwde electronica en draairichtingomschakeling ook geschikt om schroefdraad te snijden. Het gebruik van machinedraadtappen worden aanbevolen. De draadtap wordt in de boorhoeder ingespannen. De elektronische besturing is zeer gevoelig en dient Dienovereenkomstig te worden bediend om het afbreken van de draadtap - vooral bij het draadsnijden in vooregeboorde gaten - te vermijden.
Het benodigde draaimoment kan met de regelknop in de schakelaar (1) en met behulp van de draaimomentkeuze (4) ingesteld worden.
Belangrijk! Alleen met lage toerentallen werkenijdens het draadsnijden.
Belangrijke opmerking voor machines met rechtsen links draaiend mechanisme.
Montage van de boorhouser:
Opgelet!
Voor de demontage en de montage van de boorhouser steeds de stekker uit de wand-kontaktdoos trekken of de vergrendeltoeeten (7) drukken en de netkabel-module (6) uit de handgreep trekken!
Opgelet!
Voor het demoneren en het opnieuw monteren van de boorhouser erest de draairichting-omschakelaar (3) in de LOCK-stand schaken. Daardoor wordt het per ongeluk indrukken van de dubbelfaseschakelaar (1) voorkomen.
Indien een defecte kiembus uitgewisseld moet worden, controlleren dan erst of de kiembus met een borgschoef op de boorspil geborgd is. Deze moet eerst verwijderd worden (Attentie! Linkse schroefdraad! Losschroeven in de richting van de wijzers van de klok!).
De kiembus kan door een lichte slag op de in de kiembus ingestoken zeskantsleutel (inbussleutel) gelost en afgeschroefd worden. Opniewu monteren geschiedt in omgekeerde volgorde.
Opgelet: Voor het monteren van eenuele kiembus eerst de langsvlakken van kiembus en boorspill reinigen.
Trek de neue kiembus stevig aan (30 Nm). Borg de kiembus met de borgschroef, als deze voorhanden macht zich (indraaien van de borgschroef gegen de richting van de wijzers van de klok).
Attentie!
Het kan nicht volledig uitgesloten worden - met name, indien er geen borgschroef voorhanden is - dat zich de kiembus links draaiend van de boorspil lost. Let er dan ook bij het werk op dat de kiembus correct op de boorspil zit.
Let steeds op de juiste toerentallen, voor welt doel u de machine ook gebruikt.
Polijsten en schuren gebeurt bij hove torentallen. Bij het boren moet de snelheid aan het te bewerken materiaal worden aangepast. Hoge torentallen bij het boren in staal en steen veroorzaken snelle slijtage.
Gebruik voor:
Zachte materialen (hout en kunststof): WS-spiraalboren (gereedschapsstaal).
Steen en beton: met hard metaal bewapende steenboren.
IJzer en staal: HSS-spiraiboren (special snelsnijstaal).
De boorhoudersleutel mag bij het gebruik van tandkransboorholders Niet met kettingen, snoeren of dergelijkke aan de boormachine worden vastgemaakt en werkstkammenogeniet door de boorijken worden meegesleurd.
Onderhoud
De motor van de machine werd in de fabrik gesmeerd en behoeft geen special onderhoud. Indien u gedurende een langeperiode met de machine zeer zware arbeid verricht, raden wij u aan deze af en toe voor reinigingen en inspektie maar once serviceafdeling te sturen. U vermijdt daardoor onnodige reparatiekosten en verhoogt de levensduur van de machine. Uw motor gaat langer mee als u na elke gedane arbeid het stof uit de ventilator verwijdert. Een gelijkmatige ventilatie is belangrijk voor de levensduur.
Vervangen van de koolborstels
Deze en alle verdere service-werkzaamheden voeren onsze service-werkplaatsen snel en vakkundiguit.
Netkabel
Beschadigde netkabels mogen nicht gebruikt worden. Ze要去indirectvervangen worden.
Dat is dank zij de neue netkabel-module (6) een kinderspel. Op de beiden vergrendeltoetsen (7) drukken en de netkabel-module (6)uit de handgreep trekken. Een neue netkabel-module in de handgreep schuiven en inklenken. Netkabels van verschillende afmetingen zijn als extra toebehoren verkrijgbaar.
De netkabel-module uitsluitend voor elektrisch gereed-schap van KRESS gebruiken! Probeer ze Niet met andere elektrische machines!
Extra handvat
Om veiligheidsredenen moetijdens het werknen met de klopboormachine steeds het extra handvat gebruikt worden. Dit maakt een bijzonder stabiele geleiding van de boormachine en gelijktijdig een exacte instelling van de boordiepte door de boordiepte-aanslag möglichk.
Zet de klemschroef op het extra handvat goed vast. Alleen zo kan worden voorkomen dat het extra handvat op de spanhals kan verdraien of van de machine kan losraken.
Meegeleverd toebehoor
Extra handvat met boordiepte-aanslag
Gegevens over lawaai/vibratie
Meetwaarden overeenkomstig EN 50144 berekend.
Geluidsdrukniveau: 1050 SXC = 74+3 dB (A)
arbeidsplaats: 1050 SXC = 77+3 dB (A)
800 SX = 81+3 dB (A)
Er zijnpreventiemaatregelen nodig ter beschemming van het gezhoort van de bediener.
De gemeten versnelling bedraagt gemiddeld 13,2 m/s².
Milieubescherming
Kress neemt uitgediende machines terug voor grondstoffsparende recycling. Dank zij hun modulaire constructiewijze kuren Kress-machines makkelijk in opnieuw bruikbare grondstoffenuit elkaar genommen worden. Geef uw uitgediende Kress-machine in de handelszaak af of stuur ze direct terug maar Kress.
Wijzigingen voorbehonden.
Italiano
- Dit elektrisch werktuig wird met de grootste precizie vervaardig en worden in de fabriek aan strenge kwaliteitstcontroles onderworpen.
- Daarom garanderen wij de kosteLOze herstelling van fabricage- of materiaaalfouten die binnen 24 maanden vanaf de verkoopsdatum bij de eindverbruiker optreden. Wij hebben het recht defecte onderdenle tohrstellen oof door nieuwe te verrangen. Vervangen onderdelen worden opnieuw once eigendom.
- Ondeskundig gelebruik of verkeerde behandelung alsok het openen van de machine door nicht-geauthoriserde hersteldiensten doe den garantie verrallen. Aan slijtage onderhevige onderdelen zich van de garantieprestaties uitgesloten.
- Er kan slechts aanssprak op garantie verleend worden als de schade onverwijd gemeld werd (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
- Gelieve in geval van storing de machine met ingevulde garantie-bon en een korte beschrijving van de schade aan ons of aan een bevoegde service-dienst in te sturen. Cassabon bijvoegen.
- Door de door ons opgenomen garantieverpflichtingen zijn alle verdere aanspraken van de koper - met name hetrecht op koopvernietiging, prijsreductie of het eisen van schadevergoeding - uitgesloten.
- De koper heeft echter maar keuze hetrecht op prijsreductie (vermindering van de aankooprijis) of op koopvermietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventuele opgetreden defecten binnen een redelijkke termijn te herstellen.
- Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 alinea. 2, 635 BGB wegens Niet bestaande, togekende eigenschappen.
- De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
Garanzia
CE Konformiteitsverklaring
Wij verwklaren op eigenc verantwoording, dat dit produit voldoet aan de volgende normen of normatieve dokumenten: zie onder
