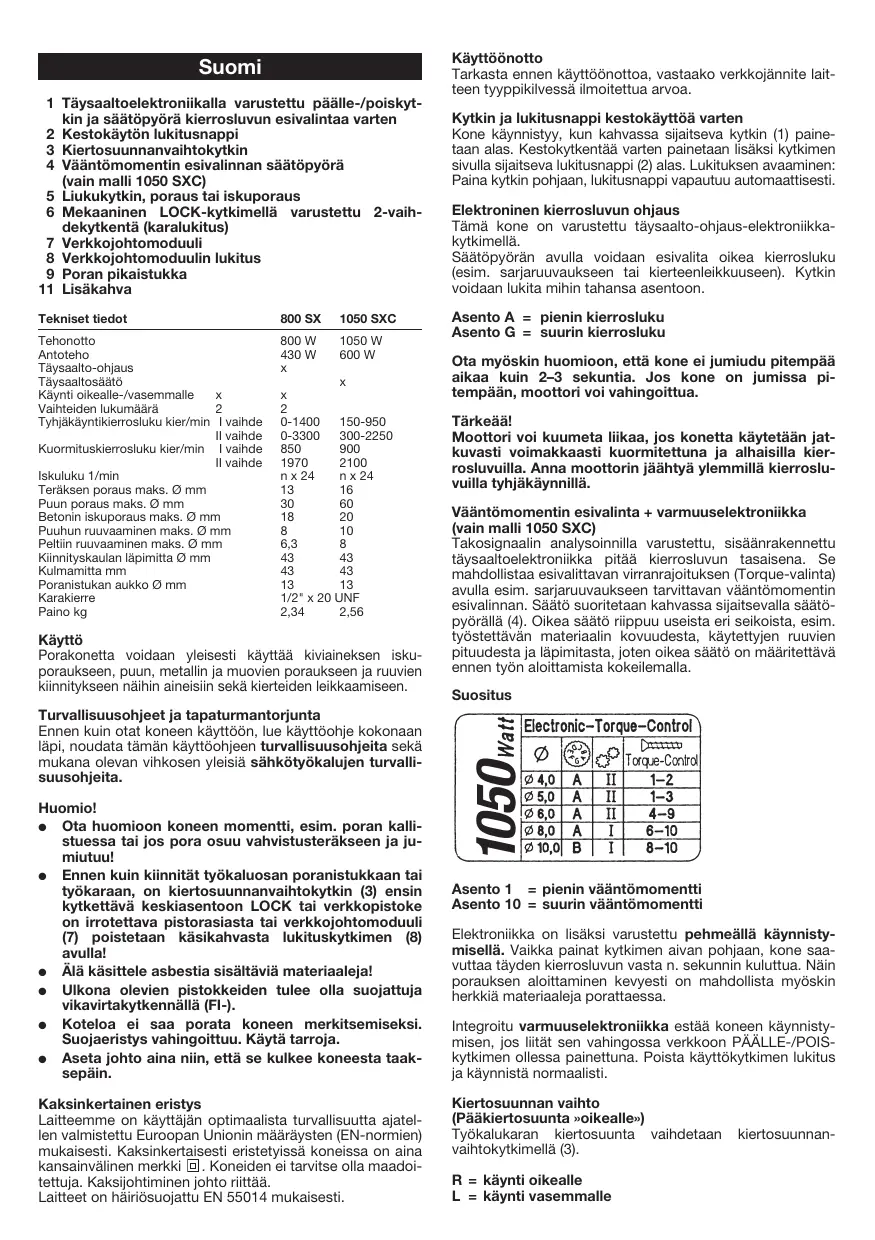

KÄYTTÖOHJE 1050 SXC KRESS

1 Täysaaltoelektroniikalla varustetu pälle-/poiskyt-kin ja saatöpyörä kierrosluvun esivalintaa varten
2 Kestokayton lukitusnappi
3 Kiertosuunnanvaihtokytkin
4 Väantömominten esivalinnan säätöpyörä (vain malli 1050 SXC)
5 Liukukytkin, poraus tai iskuporaus
6 Mekaaninen LOCK-kytkimellà varustettu 2-vaih-dektykentä (karalukitus)
7 Verkkjohtomoduuli
8 Verkkjohtomoduulin lukitus
9 Poran pikaistukka
1 Lisakahva

Tekniset tiedot		800 SX	1050 SX
Tehonotto		800 W	1050 W
Antoteho		430 W	600 W
Täysaalto-ohjaus		x
Täysaaltosäätö			x
Känty iokeallle-/vasemmalle	x	x
Vaihteiden lukumäärä	2	2
Tyhjäkäntyterirosluku kier/min	I vaihde	0-1400	150-950
	II vaihde	0-3300	300-2250
Kuormituskierrosluku kier/min	I vaihde	850	900
	II vaihde	1970	2100
Iskuluku 1/min		n x 24	n x 24
Teräksen poraus maks. Ø mm		13	16
Puun poraus maks. Ø mm		30	60
Betonin iskuporaus maks. Ø mm		18	20
Puuhun ruuvaaminen maks. Ø mm		8	10
Peltiin ruuvaaminen maks. Ø mm		6,3	8
Kiinnityskaulan lapimitta Ø mm		43	43
Kulmamitta mm		43	43
Poranistukan aukkø mm		13	13
Karakierre		1/2" x 20 UNF
Paino kg		2,34	2,56

Käytto

Porakonetta voidaan yleisesti kayttä kivianekesen iskuporpaukeun, puen, metallin ja muovien poraukseen ja ruvien kiinitykseen nähin aineisiin séki kierteiden leikkaamiseen.

Turvallisuusohjeet ja tapaturmantorjunta

Ennen kuin otat koneen käyttoön, lue käyttoöhje kokonaan lápi, noudata tāmān käyttoöhjeen turvallisuusohjeita sekā mukana olevan vihkosen yleisi sähkötyokalujen turvall-suusohjeta.

Huomio!

• Ota huomion koneen momentti, esim. poran kallistuessa tai jos pora osuu vahvistusterakseen ja ju-miutuu!
• Ennen kuin kiinittä tyokalosuan poranistukkaan tai tyokaraan, on kiertosuunnanvaihtokytkin (3) ensin kyktettä keskiasentoon LOCK tai verkkopistoke on irrotetava pistorasiasta tai verkkjohtomoduulli (7) poistetaan kaskahvasta lukitusyktkimen (8) avulla!
• Älä käsittele asbestia sisäläviä materiaialeja!
• Ulkona olevien pistokkeiden tulee olla suojattuja vikavirtakytkennä (Fl.).
  Koteloa ei saa porata koneen merkitsemiseksi. Sujoeristys vahingoittuu. Käytä tarroja.
• Aseta johto aina niin, etta se kulkee koneesta taaksepain.

Kaksinkertainen eristys

Laitteemme on käytäjan optimaista turvallisuutta ajatelen valmistettu European Unionin märärysten (EN-normien) mukaisesti. Kaksinkertaisesti eristetyissä koneissa on aina kansainvalinen merkki [2]. Koneiden e tarvitse olla maadoitetuja. Kaksjohtiminen johto riittä.

Laitteet on härösuojattu EN 55014 mukaisesti.

Käytöönotto

Tarkasta ennen käytöönottoa, vastaako verkkojännite lait-teen typpikilvessä ilmoitettua arvoa.

Kytkin ja lukitusnappikestokayttovarten

Kone käynistyy, kun kahvassa sijaitseva kytkin (1) paiten
taan alias. Kestokytkentäa varten paitaan lisäksi kytkirm
svuilla sijaitseva lukitusnappi (2) alus. Lukituksen avaaminen:
Paina kytkin pohjaan, lukitusnappi vapautu automaattisesti.

Elektroninen kierrosluvun ohjaus

Tämä kone on varustetu täysaalto-ohjaus-elektroniikkakytkimellä.

Saatopyaran avulla voidaan esivalita oikea kierrosluku (esim. sarjuuuvaukseen tai kiertenleikkuuseen). Kytkin voidaan lukita mihin tanahsa asentoon.

Asento A = pienin kierrosluku

Asento G = suurin kierrosluku

Ota myoskin huomioon, etta kone ei jumiudu pitempaai aikaa kuin 2-3 sekuntia. Jos kone on jumissa pitempaan, moottori voi vahingoittua.

Tarkeaa!

Moottori voi kuumeta liikaa,Jos konetta kaytetean jatkuvasti voimakkasti kuormitettuna ja alhaisilla kierrosluvulla. Anna moottorin jaahtya ylemmilla kierrosluvulla tyhjakaynnill.

Väantömomentin esivalinta + varmuuselektroniikka (vain malli 1050 SXC)

Takosignaalin analysoinnilla varustettu, sisäänrakennettutäyaaltoelektroniikka pitäa kierrosluvun tasaiseena. Se mahdollistaa esivalittavan virranrajoituksen (Torque-valinta) avulla esim. sarjuuuvaukeen tarvittavan vaantomomentin esivalinnan. Säätö suoritetaan kahvassa sijaitsevala säatopyörällä (4). Oikea säätö riippuu useista er seiakoista, esim. tyostettävän materiaalin kovudesta, käytetyjen ruvien pituudesta ja lapimitasta, joten oikea saätö on märitettäven ennten työn aloittamista cokeilemalla.

Suositus

Asento 1 = pienin väantömomentti

Asento 10 = suurin väantömomentti

Elektroniikka on lisäksi varustetupehmeälla käynnistymisell. Vaikka painat kytkimen aivan pohjaan, kone saa-vuttaa tayden kierrosluvun vasta n. sekunnin kuluttua. Nain porauksen aloittaminen kevyesti on mahdollista myöskin herkkiä materiaialeja porattaessa.

Integroitu varmuuselektroniikka esta koneen kaynnistymisen, jos liitat sen vahingossa verkkoon PÄALLE-/POISkytkim ollesla painttuna. Poista käytökytkimen lukitus ja kännnistä normalaisti.

Kiertosuunnan vaihto

(Pääkiertosunta «oikealle»)

Tyokalukaran kiertosuunta vaihetaan kiertosuunnan-vahtokytkimella (3).

R = käynti oikealle

Tärkeä! Paina aina suunnanvahtokytkin 9 kotelon vasteeseen asti, siis kunnes se lukkiutuu kuuluvasti.

Kiertosuunnanvaithokytkintä on helppo käyttaa, kun sitä käytetäan molemminpuolisesti peukalolla ja etu- tai keksi-sormella.

Huomio!

Kiertosuunnan vaildon saa suorittaa ainoastaan kun kone seiso!

Iskukoneisto on ehdottomasti kytkettäva pois pälta, kun konetta kaytetaan ruuvaukseen. Vaihtokytkenta kytkimellä (5).

Keskiasentoon LOCK kytkettynä kiertosuunnanvahtokykin esta tāysaaltokytkimen (1) Tahattoman kāytön, esim. tyōkalun vaildon aikana tai poranistukkaa asennettaessa/irrotettaessa.

Iskuporauskoneisto

Koneessa on kiinteasti sisäänrakennettu iskukoneisto ja kone voidaan kytkäja jokoraukselle tai iskuporaukselle. Vaihotyöntökykimellä (5) voidaan kytkä käytön aikana valinaisesti kiertoporaukseta iskuporauskelle tai toisin pain.

Porausamento

Paina vaihtoliukukytkin (5) vasemmalle, porauksen suuntaan.

Iskuporausasento

Paina vaihtoliukukytkin (5) oikealle iskun suuntaan.

Mekaaninen kaksivaihdekytkenta

Vaitokytkentä taapatu koneen ylapuolella sijaitseva kiertovipua (6) kiertamälä.

Asento 1 = kone käy hitaammin

Asento 2 = kone käy nopeammin

Kaksivaihdekytkentä on eduksi pienillā poralapimitoilla, n. 8 mm saaika, porattaessa ja iskuporattaessa. Valhde = kytkentäasento 2. Suuremmilla poralapimitoilla ja sekoitetäessa, valhde = kytkentäasento 1.

Vaihteistokytkentään integroitu LOCK-toiminto -kiertovipu (6) asennossa LOCK - on eduksi poranistukkaa asennettaaessa ja irrottaessa. LOCK-asento helppotta myoskin tyokaluosan vailhon ilman tyokalun apuna kayttoä, kun kaytetaan pikakiinnitsporanistukkaa ja mahdollistaa suurimman mahdollisen kiinnytsovoiman tyokalusia kinnitettässa.

Turvakytkin

Turvakytkin alkaa toimia, kun tyokaluosa ylikuormittuu, jaruttaa yhtäkkiai taji umituu. Moottori ja vaihde ovat edelleenkin toiminnassa ja tyokaluosa pysahty. Moottori ja vaihde on nain suojattyu ylikuormituksetta, hammersrattaiden nykayksenomainen kuormitus estyy.

Poran pikaistukka

Tämä istukka on kehitetty erityisesti iskuporakoneissa käytetäväksi.

Poranistukassa on aukovarmustis, joka estaa poraustyokalun tahattoman irrottamisen suurirui iskutaaiuksila.

Kiinnita tavalliseen tapaan kiertamalla holskria vasteeseen asti. Samalla selvasti kuuluva ja suntuva paikalleen lukkiutuminen vahvistaa varmistuksen toiminnan.

Pidā varismusrenkaasta kiinni istukkaa kiristettäessä ja vaattaessa.

Ruuvaus

Ruvvitaltaosat voi kiinnittaa suoana poraistukkaan. On parasta kayttaa ristikantaruuveja. Itsekeskityksen vuoksi turvallinen tyoskently on mahdolista. Varmista, etta aina kaytat sopivaa ruvutiltaosaa.

Kierteen leikkaus

Iskuporakonetta voidaan kaytttaa sen sisainrakenettun elektronikan ja kiertosuunnanvaihtokytkennan ansiostam ymoikin kierteiden leikkaamiseen. Suosittelemmne konekierretappien kaytttoa. Konekierretappi kiinnitetaan poranistukkaan. Elektroniikkaa tatyty ohjata varoen ja tutumalla, jotta konekierretappi ei murru - etenkin kun leikaatan kierteita lattiareikoan.

Väantömminten saatö suoritetaan etukteken yktkimen saatöpyörälla (1) ja väantömminten esivilinna (4).

Tärkeä! Kierteitä leikattaessa on työskenneltä vinaosta an haisiella kierrosluvuilla.

Tärkeä ohje koneille käynnillä oikealle-/vasemmalle.

Poranistukan asennus uudelleen:

Huomio!

Ennen poranistukan irrottamista ja uudellenasennusta on aina ensin irrotettava verkkopistoke tai verkkjohtomoduuli (6) irrotetana kahvasta lukituspainikkeella (7).

Huomio!

Ennen poranistukan irrottamista ja jällen asennusta tāytyy ensin kytkea kierto Suunnanvaihtokytkin (3) LOCK-asentoon. Siten tāysaaltokytkimen (1) tahaton kāytto ei ole mahdollista.

Mikäli vialinen poranistukka on vailhettava, tarkasta ensin, onko poranistukka lukittu lukkoruuvilla porankaraan. Se on ensin poistet-tava (Huomio! Ruuissa on vasemmanpuolei-ieni kierteits! Uloskiertäminen tehdään myotäpaivään!).

Poranistukka irrotetaan iskemallä kevyste istukkaan kiinitttyn kuusioavaimeen, Jonka jäikeen istukka voidaan kiertää irti. Kiinritys tehdään painvastaisessa järestykssessä.

Huomio: Puhdista poranistukan ja porankaran tasopinnat ennenn uuden poranistukan kinnitystya.

Kiristä uusi poranistukka hyvin (30 Nm). Kiristä poranistukka lukkoruuvulla, jossa sellainen on. (lukkoruuvia kierretäan vastapäivän).

Huomio!

Ei ole taysin varmaa, etta poranistukka ei vasemmalle pyoriessaa paae irtoamaan porankarasta, varsinkaan jos lukkoruuvia ei ole. Tarkkaile sen vuoksi tyoskentelyn yhteydessa, etta poran-istikukka on kunnolla kiinn porankaraissa.

Ota aina huomion kullekin tyotavalle oikea kierrosluku.

Kiillotettaessa ja hiottaessa valitaan suuri kierrosluku. Porrattaessa nopeus sovitetaan tyostettavän materiaaliin ja poran lapimittaan. Jos terastä ja kivea porattaessa tyoskennellän korkeilla kierrosluvulla, tyokaluosat kuluvat nopeasti.

Ohjeita käytöä varten:

Pehmeat materiaalit (puu ja muovi): tyokaluteraksinen kier-reporantera.

Teräs ja rauta: suurtehopikateräksinen kierreporantera.

Ota myoskin huomion, etta poranistukka-avainta ei saa kiinitttah hammaskehaporanistukkaa kayettaessa porakoneeseen, ketjua, narua tms. apuna kaytttaen ja etta tyokappaleet on varmistettava siten paikalleen, etta parae ie vi niitta mukanaan.

Huolto

Koneen moottori on kestovoideltu eikä tarvitse mitään eriytistahuhoitao.Jos kuitenkin kuromitat konetta pitkälla akavallilvaomikkaasti, on suositeltvaa lahettäa kone siloin taliöin perusteelliseen puhdistukseen. Nain säastytarpeptomilta korjausmaksuilta ja koneen kayttöikä pitenee. Puhalla póy poisi koneen puhallusaukoista aina jokaisen kayton jälkeen, tasainen tuletuset on tärkea koneen toimnaille ja koneen kayttöikä pitenee.

Hiliharjojen vaihto

Huoltopalvalmente smorittaa tāmān ja kaiki muutkin huoltoytōnopeasti ja asantuntevasti.

Verkkojohto

Vaurioituneita Verkkojohtoja ei saa kyytta. Ne on vailhdetata valittomsti uusiin.

Uuden verkkjohtoyksikön (6) ansiosta vaihto on hyvin yskinkertaista. Paina lukituspainikkeita (7) ja irrotta verkkjohtoyksikko (6) koetelosta. Aseta uusi verkkjohtoyksikko kotelon ja paina paikalleen niin, etta se lukittuu. Eriksivarusteena on saatavissa eri pituisia verkkjohtoja.

Yhidiesta verkkjohtoyksikkon n van KRESS-sahkotyokaluja! Ala rytta kayttta sillia muita sahkolaitteita!

Lisakahva

Lisakahvaan on turvallisuussyista kaytettava aina iskuporakoneella tyoskenneltaa. Sen avulla poraa voidaan ohjata erittain varmasti ja poraussyvyss voidaan samalla saattaa tarkkaan poraussyvyyden vasteen avulla.

Lisakahan kiristysruvu on kiritettavhyvin. Vain siten voida esta lisakahan kiertyminen kirityskaulassa seksa lisakahan irtoaminen.

Mukana toimitetut tarvikkeet

Poraussyvyyden vasteella varustetty lisakahva

Melua ja tärinäkoskevat tiedot

Mittaus suoritettu EN 50144 mukaisesti.

Työpaikkakohtaiset arvot: 1050 SXC = 77^+3 dB (A)

800 SX = 81+3 dB (A)

Käytö edellyttä melunsuojatoimenpiteita.

Arvioitu kihdytys on ttypillisesti 13,2m / s^2

Ympäristönsuojelu

Kress ottaa käytösta poistetut koneet takaisin resursseja säästāvāan kierratykseen. Moduulrakenteensa vuksi Kress-koneet voidaan hyvin helposti purkaa uudeelleen käytettäviin perusosiiju. Luovuta käytösta poistettu Kresskone kaupaan takaisin tai lahetä se suoraan Kressille.

Oikeus muutoksii pidatetäan.
