GEBRUIKSAANWIJZING FM 1101 KRESS
Oorspronkelijke gebruiksaanwijzing "Fres- en slijpmotor"

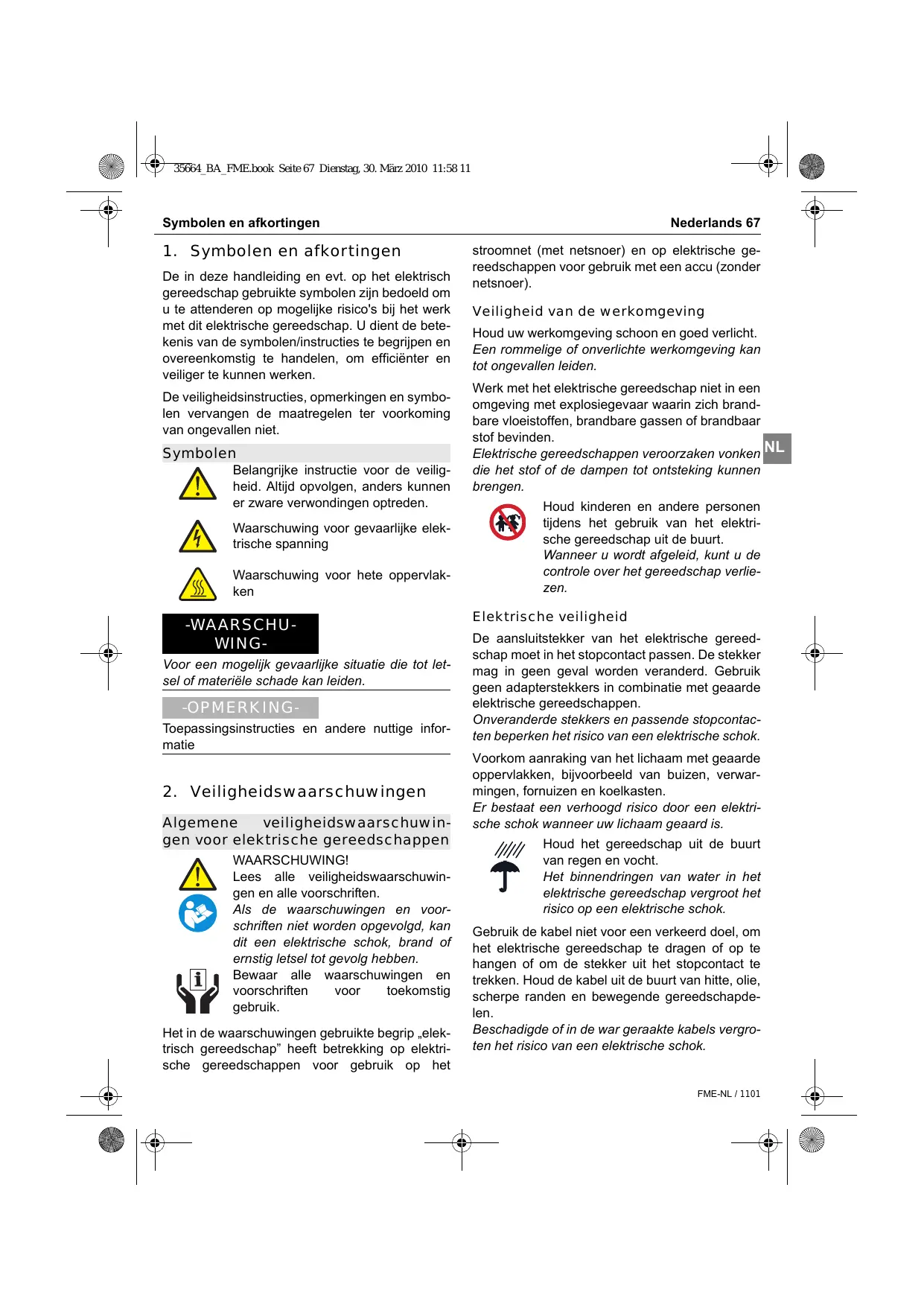

1. Symbolen en afkortingen
De in deze handleiding enevt. op het elektrisch gereedschap gebruekte symbolen zichin bedoeld om u te attenderen op möglichke risico's bij het werk met dit elektrische gereedschap. U dient de betekenis van de symbolen/instructies te begrijpen en overeenkomstig te handelen, om efficienter en veiliger te konnen werken.
De veiligheidsinstrumentes, opmerkingen en symbolen verrangen de maatregelen ter voorkoming van ongevallen nicht.
Symbolen
Belangrijke instructie voor de veilig-heid. Altijd opvolgen, anders kunnener zware verwondingen optreden.
Waarschuwing voor gevaarlijke elektrische spanning
Waarschuwing voor hete oppervlakken
-WAARSCHUWING-
Voor een möglichke gevaarlijke situatie die tot letseI of materiele schade kan leiden.
-OPMERKING
Toepassingsinstructies en andere nuttige informatie
2. Veiligheidswaarschuwingen
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING!
Lees alle veiligheidswaarschuwin-gen en alle voorschriften.
Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg haben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruekte begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het
stroomnet (met netsnoer) en op elektrische geereedschappen voor bebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
Houd uw werkomgeving schoon en goed verlicht.
Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden.
Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking{kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt.
Wanneer u worden afgeleid, kurz u de controle over het gereedschap verliezen.
De aansluitstekker van het elektrische gereed-schap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen.
Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten.
Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht.
Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen en bewegende gereedschapdelen.
Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenshuis met elektrisch gereed-schap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd.
Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken.
Het gebruik van een aardlekschakelaar vermin-dert het risico van een elektrische schok.
Veiligheid van personen
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen.
Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Draag.altijd een veiligheidsbril.
Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, eenveiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
Voorkom per ongeluk inschakelen.
Controleer dat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt.
Wonneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wonneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt.
Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in even-wicht blijft.
Daardoor kurz u het elektrische gereedschap in onverwachte situations beter onder contrôle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wannerstofafzugings-of stofopvangvoorziein-gen kunnen worden gemonteerd,dient u zich ervan te verzekeren dat dezeijken aangesloten enjuist worden gebruikt.
Het gebruik van een stofafzuiigbing beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap.
Met het passende elektrische gereedschap werkst u better en veiliger binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is.
Elektrisch gereedschap dat nicht meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt.
Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar nicht-gebrachte elektrische gereedschappen buiten bereik van kinderen. Laat het gereed
schap Niet gebruiken door Personen die er nicht mee vertrouwd zich en deze aanwijzingen nicht hebben gelezen.
Elektrische gereedschappen zich gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereed-schap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zich dat de werkking van het elektrische gereed-schap nadelig worden beinvoed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon.
Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, in-zetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden.
Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot geleerde situations leiden.
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderden.
Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Gereedschapspecifieke veiligheidsvoerschriften
Draag gehoorbescheming.
De bloatstelling aan lawaai kang gehoorverlies tot gevolg hebben.
Zet het werkstuk vast.
Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
Inzetgereedschappen moeten minimaal geschikt,zijn voor het toerental dat op het elektrische gereedschap is aangegeven.
Schijffrezen of andere inzetgereedschappen die met een te hoog toerental draaien, hunnenuit elkaar vliegen en verwondingen verroorzaken.
Gebruik geen stompe of beschadigde frezen.
Stompe of beschadigde frezen veroorzaken een verhoogde wrijving, kunnen vastgeklemd worden en leiden tot onbalans.
Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.
Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Frees nooit over metalen voorwerpen, spijkers of schroeven.
Het freesgereedschap kan beschadigd worden en dit kan tot sterke trillingen leiden.
Bewerk geen asbesthoudend materiaal.
Asbest geldt als kankerverwekkend.
Tref veiligheidsmaatregelen wanner er bij werkzaamheden stoffen{kunnen ontstaan die schadelijk voor de gezondheid, brandhaar of explosiefzijn.
Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiing voor stof en spanen, alsDEXE kan worden aangesloten.
Wacht tot het elektrische gereedschap tot stilstand is gekommen voordat u het neerlegt.
Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Zorg dat het net- en verleangsnoer algijd maar achteren wegloopt.
Zo struikelt u tijdens het werk minder snel over het snoer.
Machine nied aan de kabel dragen.
Zet de schakelaar in de positie "UIT", voordat u de stekker uit het stopcontact trekt.
Als het apparaat later wee op het net worden aangesloten, worden een ongewild starten van de machine voorkomen en worden het gevaar voor ongevallen geringer.
Niet gebruekte gereedschappen要去en veilig, in droge, afgesloten ruimten en onbereikbaar voor kinderen worden bewaard!
Voor het aanbrengen van aanduidingen op de machine mag Niet in de behuizing worden geboard.
Deveiligheidsisolatie wordt dan overbrugd.Gebruik stickers.
Gebruik het elektrische gereedschap Niet als het snoer beschadigd is. Raak het beschadigde snoer Niet aan en trek de stekker uit het stopcontact als het snoerijdens de werkzaamheden beschadigd is.
Beschadigde snoeren vergroten het risico op een elektrische schok.
Restrisico's. Hoewel de bedieningshandleidingen bij once elektrische gereedschappen voorschriften met betrekking tot veilig werken met elektrische apparaten bevatten, brengt ieder elektrisch gereedschap bepaalde restrisico's met zich mee die ook door beschemmingsvoorzieingen Niet geheel uit te sluiten zich. Bedien het gereedschap waarom alkijd met deoodzakelijkke voorzichtigheid!
3. Beschrijving van het apparaat
Lees voor de inbedrijfstelling eerst alle veiligheidsvoorschriften en instructies.
Wanneer de veiligheidsvoorschriften en instructies nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg haben.
Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en LAST deze pagina opengevouwen verwijl u de gebruiksaanwijzing leest.
Componenten
1 Spanmoer
2 Spantang
3 Spindel
4 Vergrendelingsknop
5 AAN/UIT-schakelaar
6 Stelwiel toerentalregeling
7 Netsnoermodule
8 Vergrendeling netsnoermodule
Afebeelde of beschren accessoires behoren nicht alttijd tot de leveringsomvang.
Leveringsomvang
Zie verpakking
Voorgeschreiben gebruik van het sys- teem
De inbouw-frees- en slijpmotor is bestemd voor freeswerkzaamheden van hout en kunststoffen en voor het slijpen van hout, kunststof, staal en al-. minium. Zonder geschikte freesadapters mag de motor Niet met de hand worden geleid.
Eisen die gesteld worden aan de gebruiker
Het apparaat mag uitsluitend door bevoegt, opgeleid personeel worden bediend, onderhoven en in stand worden gehuyen. Dit personeel dient op de hoogte te worden gesteld over de risico's die kunnen optreden.
Technische specificaties
| Fres- en slijpmotor | 530FM | |
| Opgenomen vermogen | Watt | 530 |
| Afgegeven vermogen | Watt | 270 |
| Toerental onbelast | min-1 | 29.000 |
| Toerental bij nom. | ||
| belasting | min-1 | 14.300 |
| Gereedschapshouder | ||
| met spantangø | mm | 8 |
| Slijpemelementø, max. | mm | 40 |
| Freesdiameter | mm | 30 |
| Afmeting | mm | 240x73 |
| Gewicht | kg | 1,3 |
| Beschermingsklasse | II | |
| Fres- en slijpmotor | 800FME | |
| Opgenomen vermogen | Watt | 800 |
| Afgegeven vermogen | Watt | 420 |
| Toerental onbelast | min-1 | 10.000-29.000 |
| Toerental bij nom. | ||
| belasting | min-1 | 25.000 |
| Gereedschapshouder | ||
| met spantangø | mm | 8 |
| Slijpemelementø, max. | mm | 40 |
| Freesdiameter | mm | 36 |
| Afmeting | mm | 262x73 |
| Gewicht | kg | 1,4 |
| Beschermingsklasse | II | |
| Fres- en slijpmotor | 1050FME/1050FME-1 | |
| Opgenomen vermogen | Watt | 1050 |
| Afgegeven vermogen | Watt | 600 |
| Toerental onbelast: | ||
| 1050FME | min-1 | 10.000-29.000 |
| 1050FME-1 | min-1 | 5.000-25.000 |
| Toerental bij nom. | ||
| belasting | min-1 | 24.800 |
| Gereedschapshouder | ||
| met spantangø | mm | 8 |
| Slijpemelementø, max. | mm | 40 |
| Freesdiameter | mm | 36 |
| Afmeting | mm | 289x73 |
| Gewicht | kg | 1,7 |
| Beschermingsklasse | II | |
Uw elektrische gereedschap is volgens EN 60745 dubbel geisoleerd; een aardleiding is hierdoor overbodig.
Het apparatus is nicht storend voor radio- en televisiorentvangst volgens EN 55014-1 en stoovrij volgens EN 55014-2.
Geluids- en trillingsinformatie
Geluidsgrenzen
Meetwaarden bepaald overeenkomstig EN 60 745.
Het A-beproefde geluidsniveau van het apparaat bedraagt typischerwijs:
Geluidsdrukpiek (_) 78 dB(A)
Geluidscapaciteitspiek (L_WA) 89 dB(A)
Meetonnauwkeurigheid K = 3 dB
Het geluidsniveau bij het werkken kan 85 dB(A) overschrijden.
Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact.
Ingebruikname
Let op de netspanning!
Controller voor inbedrijfstelling of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van uw stroomnet.
Evt. netsnoermodule aansluiten
Netsnoer
Als het snoerijdens de werkzaam-heden beschadigd raakt, onmiddelijk de stekker uit het stopcontact trekken.
Netsnoer
Netsnoer
Een beschadigd netsnoer mag nicht meer worden gebruikt. Het snoer dient onmiddelijk door eenvakman te worden verrangen.
Netsnoermodule
Netsnoermodule met patent snelsluiting.
Sluit de stroomkabelmodule 7 op de handgreep aan. De stekker要去 vastklikken.
Gebruik de netsnoermodule 7 alleen voor elektrische gereedschappen van Kress. Probeer in geen geval, andere apparaten hiermee te latenten werken.
Een beschadigde netsnoermodule mag nicht meer worden gebruikt. Deze要去onmiddelijk door een neue Kress-netsnoermodule worden verrangen.
De beide vergrendelingsknoppen 4 indrukken en de netsnoermodule 7uit de handgreep trekken.
Gebruik uitsluitend de originele Kress-netsnoer-module.
Extra functie
Constante elektronica (optie)
De constante elektronica houdt het toerental bij onbelaste en belaste werkung nagenoeg constant en garandeert hierdoor een gelijkmatige prestatie.
Elektronika (optie)
Bij overbelasting of oververhitting bij permanente werkung, reducemt het apparaat het toerental automatisch, totdat het apparaat voldoende is afgekoeld.
Langzame start
De opstartstroombegrenzing redueert de inschakelstroomsterkte. De motor gaat voorzichtig sneler draaien tot het gekozen toerental. Daardoor kan de levensduur van de machine aanzienlijk worden verlengd.
Elektronische Overbelastingsbeveiling
Bij een krachtige, voor de motor gevaarlijke belasting wordt het toerental van de freesmotor door de geintegreerde motorbewaking gereduceerd. De machine moet worden ontlast - het Beste even kort van het werkstuk wegnemen - zodat u daarna weever het volledige vermogen kunt beschikken.
Bediening
Na het uitschakelen loopt het gereed-schap nog korteijd door.
Bij contact met het steunvlak kutn u de controle over het apparaat verliezen.
In- of uitschakelen
Duw de aan/uit-schakelaar 5 maar voren om de machine in te schakelen.
Druk op de waar buiten gekantelde voorkant van de aan/uit-schakelaar 5 om de machine uit te schakelen.
Toerental vooraf selecteren (optie)
Bij apparaten met draaistopschakelaar 6 kan het toerental afhankelijk van de toepassing met de draaistopschakelaar 6 worden ingesteld.
| 800FME / 1050FME | 1050FME-1 | |
| 1 | 10.000 min-1 | 5.000 min-1 |
| 2 | 12.600 min-1 | 7.700 min-1 |
| 3 | 17.000 min-1 | 12.500 min-1 |
| 4 | 21.000 min-1 | 16.500 min-1 |
| 5 | 25.000 min-1 | 21.000 min-1 |
| 6 | 29.000 min-1 | 25.000 min-1 |
Gereedschap verrangen
Trek de stekker uit het stopcontact voordat u het gereedschap instelt, accessoires verwisselt of het gereedschap wegelt.
Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereed-schap.
Draag bij het Vervangen van gereedschap beschemhandschoenen.
Het gebruekte gereedschap kan bij langere werkzaamheden sterk worden verhit en/of de snijkanten van het gebruekte gereedschap zicherp.
Inspannen van gereedschap
De spindel 3 van de frees- en slijpmotor is voorzien van een precisie-spantang 2 voor de bevestiging van gereedschap. Een spindelvergrendeling vergemakkelijkt het aantrekken en losdraaien van de spanmoer 1.
Voor het inspannen van gereedschap worden de spindel 3 door het indrukken van de vergrendeloets 4 vergrendeld.
Met een steeksleutel SW 17 wordt de spanmoer 1 vastgedraaid.
Bij het verwijderen van het gereedschap wordt de spindel 3 wederom geblokkeerd.
De spanmoer 1 worden met de steeksleutel een omwenteling losgedraaid. Na nog enkele omwentelingen kan het gereedschap worden verwijderd.
Let op! Nadat het gereedschap is aangebracht, alkijd eerst proefdraaien op het maximale toerental, waar bij erop要去 worden gelet dat niemand zich binnen de reikwijdt van het roterende gereedschap bevindt. Beschadigd gereedschap breekt meestal al tijdens het proefdraaien.
Tips voor de werkzaamheden
Werken met de freesmotor
Draag een veiligheidsbril en gehoor-bescherming.
Bij het gebruik van een boorstandaard of een booren freesbank -evtl. in combinatie met een freestafel -要去en de aanwijzingen in de waar bij behorende gebruiksaanwijzingen in ache worden genomen.
Bovendien要去ropwordengelet,datde aan-slaglinealen zo dicht mogelijknaar de freeszijng geschoven, de handbescherming (zichtbescheming)zo dicht mogelijk boven het werkstukoppervlakwordt geplaatst en bij freeswerkzaamheden altijd die voorzieningen moeten worden gebruikt, diehetveilig geleiden van het werkstuk garanderen,bijv. aanslaglineaal,hulpaanslag,aanvoerschuif of terugslagblok bij inzetfreeswerkzaamheden.
De verplaatsingsrichting van het werkstuk要去 algid tegengesteld aan de omlooprichting van de frees worden gekozen (tegengesteld draaien):
Voorzichtig! Frees alsijd in tegenge-stelde richting!
Slijpwerkzamheden
Bij gebruik van de frees- en slijpmotor als slijper in handmatige modus, moet erop worden gelet dat de omloopsnelheid, volgens opgave van de gereedschapfabrikant, Niet worden overschreten
De omvangssnelheid kan als volgt worden bere-kend:
$$ V = \frac {d \times \pi \times n}{6 0 0 0 0} $$
$$ V = O m v a n g s s n e l h e i d \frac {m}{s} $$
$$ d = S l i j p e l e m e n t - \varnothing \text {i n} m m $$
$$ \pi = 3, 1 4 $$
n = Nullast toerental van de frees- en slijpmotor in omwentelingen/min.
Voorbeeld: het gebruikte lijpemelement heeft een diameter van 25 mm.
$$ V = \frac {2 5 \times \pi \times 3 0 0 0 0}{6 0 0 0 0} \frac {m}{s} = 3 9, 7 5 \frac {m}{s} $$
Het toegestane maximale toerental mag nicht worden overschreten.
Er moet op worden gelet, dat
de gebruike slijpelementen met keramiek of kunsthars gebonden zijn.
de slijpelementen zo worden bewaar, dat ze Niet beschadigd raken (scheuren in de slijpelementen, beschadigde gereedschapsenschacht enz. zijn levensgevaarlijk voor de gebruiker.
voor het gebruik van weitere slijpelementen eerst ten minste 5 minuten onbelast worden proefgedraaid.
-OPMERKING
Zeer hoge toerentallen zorgen voor een snelle slijtage en kortere standtijden van het gereed-schap!
-WAARSCHUWING-
Alleen scherp en goed onderhoven freesgesereedschap gebruiken! U kunt het Beste ons originele freesgereedschap gebruiken.
Bij het gebruik van ander freesgereedschap mo-gen de door de fabrikant op draaiende gereedschappen permanent aangebrachte torentallen in geen geval worden overschreden!
Freesbewerking
Houd uw handen uit de buurt van de freesomgeving en de frees. Houd met uw andere hand de extra handgreep vast.
Als u de freesmachine met bye handen vasthoudt, können uw handen nicht door de frees verwond worden.
Beweeg het elektrische gereedschap alleen ingeschakeld maar het werkstuk.
Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
5. Gereedschappen en accessoires
Draag tijdens werkzaamheden met het elektrische gereedschap altijd een stofmasker.
Gebruik geen kettingblad of getand zaagblad.
Zulke inzeitgereedschappenverozakenvaak eenerugslag of het verlies van de controle over het elektrische gereedschap.
Toegelaten slijpgereedschap
U kunt alle in de afbeeldingen weergegeven slijgpereedschappen gebruiken.
Neem het toegelaten toerental, resp. omloopsnelheid op het label van het slijpgereedschap in acht.
De specificaties op het typeplaatje van het elektrische gereedschap mogen het toegelaten toerenental [min^-1] resp. de omloopsnelheid [m / s] van het gebruekte lijpgereedschap Niet overschrijden.
Het gebruikte slijpgereedschap mag UIT veiligheidsoverwegingen alleen worden gebruikt met een maximale omloopsnelheid van 80~m / s
Bij alle slijpgereedschap de aanwijzingen van de fabrikant van het slijpgereedschap in acht nemen.
Verwisselen van spontang
Wartelmoer 1 losdraaien en verrolgens gereed-schap met hiervoor geschikte snijbescherming uitt-nemen (let op: kans op letsel).
Wartelmoer 1 inclusief spontang 2 uitschroeven.
Spantang 2 aan de doorgaande sleuf met duim en wijsvinger samendrukken.
Spantang 2 wegkiepen enuitwartelmoer1nemen.
Voorzichtig! Wartelmoer 1 ter bescherming van het schroefdraad iets op spel 3 draaien, maar nicht geheel vasttrekken, indien geen gereedschap is geplaatst. De spans-tang 2 kan te sterk worden samenge-drukt en hierbij beschadigd worden.
Werken met buigzame as
De frees- en slijpmotor is dankzij het instelbare toerental ook zeer geschikt als aandrijving voor buigzame assen.
Hierbij dient in ache t te worden genomen dat het maximaal toelaatbare toerental van de buigzame as van de motor Niet worden overschreden.
Draag een veiligheidsbril en gezoor-bescherming.
6. Onderhoud en service
Onderhoud en reiniging
Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopeningen steeds schoon.
Van buiten toegankelijke kunststof onderden regelmatig afvegen met een doek zonder reinigingsmiddel.
Blaas na elke klus het stof uit de ventilator, dit verhoogt de levensduur van uw apparaat.
Koolborstels verrangen
Versleten koolborstels door een bevoegde klantendienst latentervangen.
Service
Na een veeleisende klus gedurende langere tijd要去 het apparaat in verband met een inspectie en grondige reiniging bij een servicestation van Kress worden ingeleverd.
De betreffende servicestationskest u vinden in het bijgevoegde blad "SERVICE" of op once Internetsite www.kress-elektrik.de.
Reserveonderdelen/explosietekening
Explosietekingen en lijsten met reserveonderdelen vindt u op once homepagehttp://spareparts.kress-elektrik.de
Afvalverwerking
Terugwinnen van grondstoffen in plaats van het weglooien van afval. Gereedschap, accessoires en verpakking要去en op een voor het milieu verantwoorde manier worden hergebruikt.
De kunststof delen zich gekenmerkt om ze per soort te{kunnen recyclen.
Alleen voor EU-landen
Geef elektrisch gereedschap nicht met het huisvuil mee!
Volgens de Europese richtig 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap geschaden te worden ingezameld en te worden afgevoerd maar een recycle bedrijf dat voldoet aan de geldende milieu-eisen.
Garantie
- Dit elektrische gereedschap wird zorgvuldig gecontroleerd, getest en werk aan een strenge kwaliteits-controle onderworpen.
- Wij garanderen u een kostenloze oplossing van storingen aan elektrische gereedschappen, die binnen een termijn van 24 maanden na verkoopsdatum zijn opgetreden bij de eindverbruiker en te wijten zijn aan een materiaal- of productiefout. Voor sommige landen gelden individuèle speciale regelingen betreffende de garantiebepalingen. Wij behouden ons hetrecht voor om defecte onderdelen te repareren of te verrangen. Vervangen onderdelen worden ons eigendom.
- Bij ondeskundig gebruik of behandeling of het openen van het apparaat door Niet bevoegde reparatie-centra vervalt de garantie. Van de garantie uitgesloten zijn: mechanische beschadigingen door vallen etc., beschadigingen door binnendringen van water of andere vloeistoffen, afgesneden of beschadigde snoeren, motorschade en mechanische schade door ondeskundige overbelasting, slijtende onderdelen, bijv. koolborstels, boorhouser, boorholdersleutels, boorspillen bij slijtage, motoren, netsnoeren, accu's, zaagbladen, slijpschijven, stofzakken, algemene accessoires (boren, beitels, etc.). Meer informatie over de verschilende slijtende delen van het apparaat kunt u ontvangen onder http://spareparts.kress-elektrik.de of bij een van unsere service-centra.
- Aanspraken op de garantie{kunnen alleen in behandel ing worden genomen als de schade onverwijd ward gemeld (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties.
- Wanner u aanspraak op de garantie wilt make, stuur dan a.u.b de originele aankoopfactuur samen met het apparatusaat maar ons of maar het betreffende service-centrum op.
- Door de door ons opgenomen garantieverplichtingen zich alle verdere aanspraken van de koper - met name hetrecht op koopvermietiging, prijsreductie of het eisen van schadevergoeding -uitgesloten.
- De koper heeftECHter aan keuze hetrecht op prijsreductie (vermindering van het aankoopbedrag) of op koopvernietiging (annuleren van het koopcontract), indien wij er Niet in slagen, eventuele opgetreden defecten binnen een redelijkke termijn te herstellen.
- Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 par. 2, 635 BGB wegens het ontbreken van toegekende eigenschappen.
- De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
Technische wijzigingen voorbehouden
EG-verklaring van inbouw
De fabrikant: KRESS-elektrik GmbH & Co. KG, Hechingerstrasse 48 D-72406 Bisingen Tel.: +49(0)7476 / 87-0
verklaart hierbij dat het volgende product:
productbenaming: Inbouw-freesmotor
Type-aanduiding: 530 FM, 800 FME, 1050 FME, 1050 FME-1
Serienummer: 2010XXXXXX
Bouwjaar: 2010
voldoet aan de volgende algemene voorschriften van de richtlijn Machines (2006/42/EG): Bijlage I, articles 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.4 en 1.5.1.
De onvolledige machine blijft voldoen aan alle bepalingen van de richtlijnen Elektrische bedrijfsmiddelen (2006/95/EG) en Elektromagnetische compatibiliteit 2004/108/EC/EMC.
De onvolledige machine mag pas dan in bedrijf worden genomen, totdat is vastgesteld dat de machine, waarin de bovengenoemde onvolledige machine moet worden gemonteerd, voldoet aan de bepalingen van de richtlij Machinen (2006/42/EG).
De fabrikant verbindt sich ertoe de specifieke documenten voor de onvolledige machine elektronisch over te dragen, indien de nationale autoriteiten hierom verzoeken. De bij de machine behorende speciale technische documentatie bedoeld in bijlage VII B werden gecreered.
Naam van de gevolmachtigde voor documentatie: Klemens Muller, Wolfgang Auch Adres van de gevolmachtigde voor documentatie: zie adres van de fabrikant
Bisingen,
Maart 2010 Datum
Anawon evomegaatwoonc EK
KataaekEuaotnS:
KRESS-elektrik GmbH & Co. KG, Hechingerstrasse 48 D-72406 Bisingen Tŋλ.: +49(0)7476 / 87-0
CE Konformiteitsverklaring
Wij verzikanten op eigengerantwoording, dat dit Produkt voldoet aan de volgende normen of normatieve dokumenten: die CE
Technisch dossier bij: TF
