MANUAL DE UTILIZADOR FM 1101 KRESS

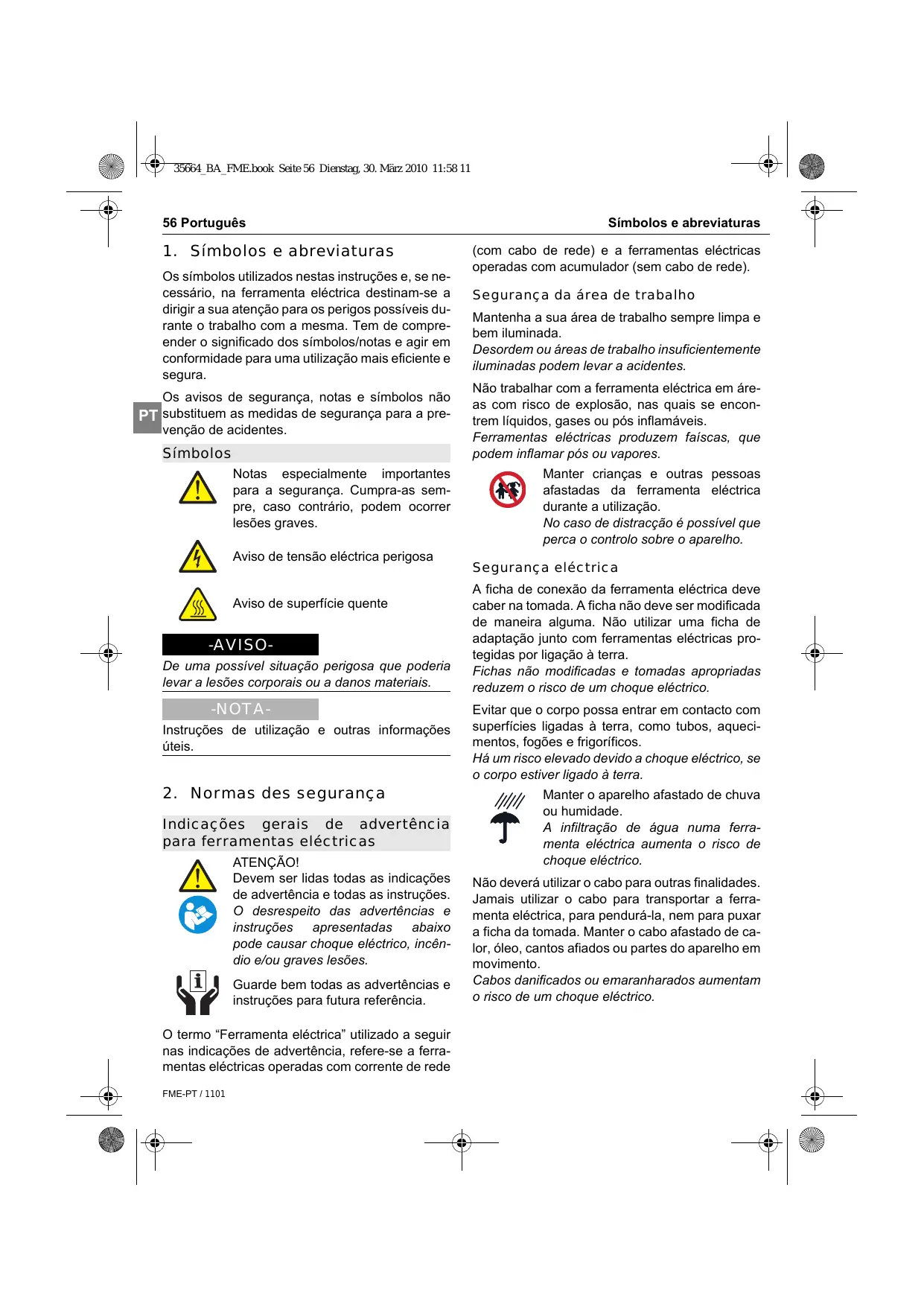

Os símbolos utilizados nestas instruções e, se necessário, na ferramenta eléctrica destinam-se a dirigir a sua atenção para os perigos possíveis durante o trabalho com a mesma. Tem de compreender o significado dos símbolos/notas e agir em conformidade para uma utilização mais eficiente e segura. Os avisos de segurança, notas e símbolos não PT substituem as medidas de segurança para a prevenção de acidentes. Símbolos Notas especialmente importantes para a segurança. Cumpra-as sempre, caso contrário, podem ocorrer lesões graves. Aviso de tensão eléctrica perigosa Aviso de superfície quente -AVISODe uma possível situação perigosa que poderia levar a lesões corporais ou a danos materiais. -NOTAInstruções de utilização e outras informações úteis.

2. Normas des segurança

Indicações gerais de advertência para ferramentas eléctricas ATENÇÃO! Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede FME-PT / 1101 Símbolos e abreviaturas (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranharados aumentam o risco de um choque eléctrico. 35664_BA_FME.book Seite 57 Dienstag, 30. März 2010 11:58 11 Normas des segurança Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Português 57 Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir FME-PT / 1101 35664_BA_FME.book Seite 58 Dienstag, 30. März 2010 11:58 11 58 Português que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. PT Utilizar a ferramenta eléctrica, acessórios, ferra- mentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. Serviço Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de serviço específicas do aparelho Use protecção auricular. O ruído pode provocar a perda da audição. Fixe a peça a trabalhar. Uma peça a trabalhar fixa com dispositivos de aperto ou com torno de bancada fica mais firme do que se for segurada com a mão. As ferramentas de trabalho devem ser no mínimo apropriadas para o número de rotações indicado na ferramenta eléctrica. Fresadoras de disco ou ferramentas de trabalho que funcionam com sobrevelocidade podem estoirar e causar lesões. Não utilizar fresas embotadas nem danificadas. Fresas embotadas ou danificadas causam elevada fricção, podem emperrar e levar a desequilíbrio. FME-PT / 1101 Normas des segurança Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. Jamais fresar objectos metálicos, nem pregos e parafusos. A ferramenta de fresagem pode ser danificada e provocar elevadas vibrações. Não processar material que contenha asbesto. Asbesto é considerado como sendo cancerígeno. Tome medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Use uma máscara de protecção contra pó e, se for possível conectar, uma aspiração de pó/de aparas. Espere que a ferramenta eléctrica pare completamente, antes de a largar. A ferramenta de aplicação pode empenar e levar à perda de controlo sobre a ferramenta eléctrica. Em caso de trabalhos, coloque o cabo de rede e de extensão sempre para trás, para longe do aparelho. Isto reduz o perigo de quedas, tropeçando no cabo durante os trabalhos. Não transporte o aparelho pelo cabo. Coloque o interruptor na posição "Desl." antes de retirar a ficha da tomada. Caso o aparelho seja posteriormente ligado à rede, evita-se um arranque inadvertido da máquina, reduzindo assim o perigo de acidentes. As ferramentas não utilizadas devem ser guardadas com segurança, num lugar seco e fechado, fora do alcance das crianças! Para se identificar a máquina, a caixa não pode ser perfurada. O isolamento de protecção está ligado em ponte. Utilize placas autocolantes. 35664_BA_FME.book Seite 59 Dienstag, 30. März 2010 11:58 11 Descrição do aparelho Não utilize a ferramenta eléctrica com o cabo danificado. Não toque no cabo danificado e retire a ficha de rede da tomada, caso o cabo seja danificado durante o trabalho. Os cabos danificados aumentam o risco de um choque eléctrico. Riscos restantes. Embora existam no manual de instruções para as nossas ferramentas eléctricas indicações concretas para o trabalho seguro com ferramentas eléctricas, não é possível eliminar todos os riscos restantes existente das ferramentas eléctricas que não estejam completamente excluídos, mesmo com o uso dos dispositivos de segurança. Por isso, trabalhe com as ferramentas eléctricas sempre com o necessário cuidado! Português 59

3. Descrição do aparelho

Antes da colocação em serviço leia todas as instruções de segurança. As negligências na observação das instruções de segurança podem causar um choque eléctrico, um incêndio e/ou lesões graves. Abrir a página basculante contendo a apresentação do aparelho, e deixar esta página aberta enquanto estiver lendo a instrução de serviço.

Roda de ajuste do regulador do número de rotações

Módulo do cabo de alimentação

Bloqueio do módulo do cabo de alimentação Os acessórios ilustrados ou descritos não fazem obrigatoriamente parte do âmbito de fornecimento Fornecimento Veja Embalagem Utilização autorizada O motor incorporado para fresa e esmeril é determinado para os trabalhos de fresa em madeira e materiais sintéticos e para esmerilar madeira, material sintético, aço e alumínio. O motor não deve ser conduzido manualmente sem os adaptadores para fresa apropriados. Requisitos do utilizador O aparelho só pode ser operado, submetido a manutenção e reparado por pessoal autorizado e formado. Este pessoal tem de ser formado especialmente sobre os perigos que podem ocorrer. FME-PT / 1101 35664_BA_FME.book Seite 60 Dienstag, 30. März 2010 11:58 11 60 Português Dados técnicos Motor de fresa e lixadora 530FM Potência consumida watts Potência de saída watts Número de rotações ao ralenti min-1 Rotações à carga nominal min-1 Suporte da ferramenta com pinça de aperto ø

Dimensões 240x73 Peso 1,3 Classe de protecção Motor de fresa e lixadora 800FME Potência consumida watts Potência de saída watts Número de rotações ao ralenti min-1 10.000-29.000 Rotações à carga nominal min-1 Suporte da ferramenta com pinça de aperto ø

Dimensões 262x73 Peso 1,4 Classe de protecção Motor de fresa e lixadora 1050FME/1050FME-1 Potência consumida watts Potência de saída watts Número de rotações ao ralenti: 1050FME min-1 10.000-29.000 1050FME-1 min-1 5.000-25.000 Rotações à carga nominal min-1 Suporte da ferramenta com pinça de aperto ø

Dimensões 289x73 Peso 1,7 Classe de protecção

FME-PT / 1101 Utilização A sua ferramenta eléctrica está duplamente isolada conforme a norma EN 60745; por esta razão, é desnecessário um cabo de ligação à terra. O aparelho não provoca interferências na recepção de rádio e televisão conforme a norma EN 55014-1, sendo também resistente a interferências conforme a norma EN 55014-2 Informação sobre ruídos e vibrações Níveis de ruído Valores de medição determinados de acordo com a norma EN 60 745. O nível de ruído do aparelho de classe A é, tipicamente, o seguinte: Nível de pressão sonora (LpA) 78 dB(A) Nível de potência sonora (LwA) 89 dB(A) Incerteza da medição K = 3 dB Durante a operação de trabalho, o nível de ruído pode exceder 85 dB(A). Utilize protecção auditiva!

Retire a ficha de rede da tomada eléctrica antes de quaisquer trabalhos na ferramenta eléctrica. Colocação em funcionamento Respeite a tensão de rede! Antes da colocação em funcionamento, verifique se a tensão de rede e a frequência da rede indicadas na placa do modelo correspondem aos dados da sua rede eléctrica. se necessário, ligue o módulo do cabo de alimentação 35664_BA_FME.book Seite 61 Dienstag, 30. März 2010 11:58 11 Utilização Português 61 Cabo de alimentação Caso o cabo de alimentação seja danificado durante o trabalho, retire imediatamente a ficha de rede. Cabo de alimentação fixo Cabo de alimentação fixo Não deve utilizar cabos de alimentação danificados. Devem ser substituídos imediatamente por um técnico especializado. Módulo do cabo de alimentação Módulo de cabo de alimentação com fecho rápido patenteado. Arranque suave A limitação da corrente de arranque reduz a corrente de ligação. O motor acelera lentamente até às rotações previamente seleccionadas. Desta forma, é possível prolongar a vida útil da máquina. Protecção electrónica de sobrecarga Caso exista uma carga demasiado forte que ameace o motor, as rotações do motor de fresa são reduzidas através do controlo do motor integrado. A máquina deve ser aliviada – de preferência, pou- PT co antes de retirar a ferramenta – para que tenha novamente a potência total à sua disposição. Utilização Após o desligamento a ferramenta funciona por um curto tempo de forma inercial. No contato com a superfície de apoio pode ser perdido o controle sobre o aparelho. Ligue o módulo do cabo de alimentação 7 à pega. A ficha deve engatar. Utilize 7 o módulo do cabo de alimentação apenas para ferramentas eléctricas Kress. Não tente operar outros aparelhos com o mesmo. Não pode utilizar módulos do cabo de alimentação danificados. Deve substituí-los imediatamente por um novo módulo do cabo de alimentação Kress. Prima ambos os botões de bloqueio 4 e retire o módulo do cabo de alimentação 7 da pega. Utilize exclusivamente módulos do cabo de alimentação de origem Kress. Função suplementar Eletrônica constante (opcional) A eletrônica constante mantém a rotação em marcha lenta e carga quase que constante e assegura um rendimento uniforme. Eletrônica (opcional) No caso de sobrecarga ou superaquecimento na operação contínua, o aparelho reduz automaticamente a rotação, até que o aparelho seja resfriado de forma suficiente. Ligar/desligar Empurre o interruptor de ligar/desligar 5 para a frente para ligar o aparelho. Ao premir na aresta dianteira saliente do interruptor de ligar/desligar 5 o aparelho é desligado. Pré-selecção do número de rotações (Opção) Em caso de aparelhos com roda de ajuste 6, o número de rotações pode ser ajustado conforme 6 a área de aplicação com a roda de ajuste.

FME-PT / 1101 35664_BA_FME.book Seite 62 Dienstag, 30. März 2010 11:58 11 62 Português Troca de ferramenta Retire a ficha da tomada antes de efectuar ajustes no aparelho, trocar acessórios ou guardar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. Durante a troca de ferramenta use luvas de protecção. A ferramenta de aplicação pode aquecer muito durante processos de trabalho alargados e/ou as arestas de corte da ferramenta de aplicação podem estar muito afiadas.

Fixação das ferramentas O fuso 3 do motor de fresa e lixadora está equipado com uma pinça de aperto de precisão 2 para o suporte das ferramentas. Um dispositivo de bloqueio do fuso facilita o aperto e libertação da porca de aperto 1. Para fixar a ferramenta, o fuso 3 é bloqueado pressionando o botão de bloqueio 4. A porca de aperto 1 é apertada com uma chave de bocas SW 17. Ao fixar a ferramenta, o fuso 3 é bloqueado. Com a chave de boca, a porca de aperto 1 é solta em uma rotação. Após várias rotações, é possível retirar a ferramenta. Atenção: Após a aplicação de uma ferramenta de trabalho, efectue um teste de funcionamento com as rotações máximas e assegure-se de que não se encontram quaisquer pessoas ao alcance da ferramenta de trabalho em rotação. Na maior partes das vezes, as ferramentas danificadas partem-se durante a realização deste teste. Utilização Instruções de trabalho Trabalhar com o motor de fresa Utilize óculos de proteção e protecção auricular. No caso de utilização de um suporte para berbequim ou de uma bancada de perfuração e fresagem – eventualmente, em conjunto com uma mesa de fresagem –, devem observar-se as indicações contidas nas instruções de utilização fornecidas. Além disso, deve observar-se que as réguas de encosto são aproximadas o mais possível da fresa, o protector manual (protecção visual) tem de ficar o mais próximo possível da superfície da peça a trabalhar e, para trabalhos de fresagem, devem utilizar-se sempre dispositivos que assegurem uma condução segura da peça a trabalhar, por ex., régua de encosto, batente auxiliar, corrediça de alimentação ou taco de retenção em trabalhos de fresagem de aplicação. Deve seleccionar-se sempre um sentido de avanço da peça contra o sentido de rotação da fresa (contra-rotação): Cuidado! Efectue os trabalhos de fresagem sempre em contra-rotação! Trabalhos de lixagem Na utilização do motor para fresa e esmeril como esmerilador na operação manual deve ser prestada a atenção para que a velocidade periférica, conforme o fabricante da ferramenta, não seja ultrapassada. A velocidade periférica é calculada da seguinte forma: d×π×n V = --------------------60000

V = velocidade periférica ---d = ∅ do corpo de lixa em mm FME-PT / 1101 35664_BA_FME.book Seite 63 Dienstag, 30. März 2010 11:58 11 Ferramentas e acessórios Português 63 π = 3,14 n = número de rotações em vazio do motor de fresa e lixadora em rpm. Exemplo: O corpo de lixa utilizado tem um diâmetro de 25 mm. 25 × π × 30000 m V = ------------------------------------ ---- = 39,75 ---60000

As rotações máximas permitidas não são excedidas. Deve ter-se em atenção o seguinte: os corpos de lixa utilizados estão ligados com cerâmica ou resina sintéctica. os corpos de lixa devem ser guardados de forma a não serem danificados (rupturas no corpo de lixa, hastes da ferramenta danificadas, etc., representam perigo de vida para o utilizador. antes da utilização de novos corpos de lixa, deve realizar-se um teste de funcionamento de, pelo menos, 5 minutos sem carga. -NOTARotações muito elevadas representam desgaste rápido e reduzida vida útil da ferramenta! -AVISOUtilizar apenas ferramentas de fresar bem afiadas e bem conservadas! Utilize de preferência as nossas ferramentas de fresar Originais. No caso de utilização de outras ferramentas de fresar, não devem exceder-se as rotações por minuto aplicadas de forma permanente pelo fabricante nas ferramentas rotativas! Método de fresagem As suas mãos não devem entrar na área de fresagem nem em contacto com a fresadora. Segurar o punho adicionando a sua outra mão. Se ambas as mãos estiverem a segurar a fresadora, não poderão ser feridas pela fresadora. Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada.

5. Ferramentas e acessórios

Sempre usar uma máscara de protecção contra pó ao trabalhar com a ferramenta eléctrica. Não utilizar lâminas de serra de correias nem dentadas. Estas ferramentas de trabalho causam frequentemente um contragolpe ou a perda de controlo sobre a PT ferramenta eléctrica. Ferramentas para esmeril permitidas Podem ser utilizadas todas as ferramentas para esmeril representadas na instrução ilustrada. Observe a rotação permitida ou a velocidade periférica na etiqueta da ferramenta para esmeril. As indicações sobre a plaqueta do tipo da ferramenta elétrica não devem ultrapassar a rotação permitida [min-1] ou a velocidade periférica [m/s] das ferramentas para esmeril utilizadas. As ferramentas para esmeril inseridas somente devem ser operadas com uma velocidade periférica máxima de 80 m/s por motivos de segurança. Em todas as ferramentas para esmeril, observe as indicações do fabricante da ferramenta para esmeril. Troca da pinça de aperto Solte a porca de capa 1 e retire a ferramenta com a proteção contra corte apropriada (atenção, risco de lesão). Desaparafuse a porca de capa 1 com a pinça de aperto 2 inclusa. Comprima a pinça de aperto 2 na fenda contínua com o polegar e o dedo indicador. FME-PT / 1101 35664_BA_FME.book Seite 64 Dienstag, 30. März 2010 11:58 11 64 Português Manutenção e assistência técnica Incline a pinça de aperto 2 e a remova da porca de capa 1. Cuidado! Desaparafusar levemente a porca de capa 1 para a proteção da rosca 3, entretanto nunca apertar, quando não houver nenhuma ferramenta inserida. A pinça de aperto 2 poderia ser comprimida muito fortemente e com isto ser danificada.

Trabalhar com o eixo flexível O motor para fresa e esmeril também é adequado principalmente como acionamento para eixos flexíveis graças a sua rotação ajustável. Com isto deve ser prestada a atenção, para que a rotação máxima permitida do eixo flexível não seja ultrapassada pelo motor. Utilize óculos de proteção e protecção auricular.

6. Manutenção e assistência técnica

Manutenção e limpeza

Retire a ficha de rede da tomada eléctrica antes de quaisquer trabalhos na ferramenta eléctrica. Mantenha a ferramenta eléctrica e as fendas de ventilação sempre limpas. Limpe regularmente as peças de plástico acessíveis pelo exterior com um pano sem produto de limpeza. Após cada trabalho, sopre o pó para fora da carcaça; isto irá aumentar a vida útil do seu aparelho. Troca das escovas de carvão Mande substituir as escovas de carvão desgastadas num serviço de assistência técnica autorizada. FME-PT / 1101 Serviço Após submeter o aparelho a um esforço excessivo durante um longo período de tempo, deverá levar o mesmo para inspecção e limpeza profunda num representante técnico Kress. Pode consultar os respectivos representantes técnicos no suplemento em anexo "ASSISTÊNCIA TÉCNICA" ou na nossa página de internet www.kress-elektrik.de. Peças sobressalentes / desenho em vista explodida Encontra desenhos em vista explodida e uma lista de peças sobressalentes na nossa página de internet http://spareparts.kress-elektrik.de Eliminação Reciclagem de matérias primas em vez de deitar no lixo Recomenda-se a reciclagem do aparelho, dos acessórios e da embalagem. Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação. Apenas para países da UE. Não deite ferramentas eléctricas no lixo doméstico! De acordo com a directiva europeia 2002/96/CE referente a ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas separadamente e levadas para um centro de reciclagem adequado. 35664_BA_FME.book Seite 65 Dienstag, 30. März 2010 11:58 11 Manutenção e assistência técnica Garantia

1. Esta ferramenta eléctrica foi cuidadosamente verificada, testada e sujeita a um rigoroso controlo de

2. Garantimos a eliminação sem custos de falhas na

ferramenta eléctrica que ocorram no consumidor final dentro de 24 meses a partir da data de compra e que resultem de uma falha no material ou de fabrico. Nalguns países são válidos outros regulamentos individuais relativamente às condições de garantia. Reservamo-nos o direito de reparar peças danificadas ou substituí-las por novas. As peças substituídas passam a ser nossa propriedade.

3. Uma utilização ou manuseamento inadequados, assim como a abertura do aparelho para reparações

não autorizadas, levam à extinção da garantia. Excluem-se da garantia: danos mecânicos causados por queda, etc., danos causados por penetração de água ou outros líquidos, por cabos cortados e danificados, danos no motor e mecânicos causados por sobrecarga indevida, peças de desgaste, p.ex., escovas de carvão, mandris de brocas, chaves de mandril de brocas, fusos de perfuração por desgaste, motores, cabos de alimentação, acumuladores, folhas de serra, discos de lixa, sacos de pó, acessórios em geral (brocas, cinzéis, etc.). Para mais detalhes sobre as várias peças de desgaste dos aparelhos visite http://spareparts.kress-elektrik.de ou consulte um dos nossos representantes técnicos.

4. Os pedidos de garantia podem ser aceites apenas

com comunicação imediata das falhas (também no caso de danos de transporte). Após a execução dos serviços prestados pela garantia, o período de garantia não será prolongado.

5. Caso pretenda recorrer ao seu direito de garantia,

envie-nos o comprovativo de compra original, juntamente com o aparelho, ou envie os mesmos para o representante técnico competente.

6. Através das obrigações de garantia aceites pela nossa empresa, estão excluídos todos os outros direitos

do comprador - especialmente o direito ao reembolso ou redução do valor pago, ou à reivindicação de indemnização.

7. No entanto, cabe ao comprador, de acordo com a

sua escolha, o direito a redução (diminuição do preço da compra) ou ao reembolso (cancelamento do contrato de compra e venda), caso não nos seja possível eliminar eventuais falhas ocorridas num determinado prazo.

8. Não se excluem os pedidos de indemnização de

acordo com as secções §§ 463, 480 2, 635 do código civil alemão devido a erros de características garantidas.

9. Os regulamentos conforme o ponto 7 e 8 são válidos

apenas no território da República Federal da Alemanha. Português 65 Reservado o direito a alterações técnicas!

FME-PT / 1101 35664_BA_FME.book Seite 66 Dienstag, 30. März 2010 11:58 11 66 Português Manutenção e assistência técnica Declaração de instalação da U.E. O fabricante:

KRESS-elektrik GmbH & Co. KG, Hechingerstrasse 48 D-72406 Bisingen Tel.: +49(0)7476 / 87-0 declara aqui, que o seguinte produto: Designação do produto: Designação do tipo: Número de série: Ano de fabricação: motor de fresa embutido

corresponde às seguintes exigências básicas da directriz sobre máquinas (2006/42/EG): anexo I, artigo 1.1.2, 1.1.3, 1.1.5, 1.3.2, 1.3.4 e 1.5.1. Além disto, a máquina parcial corresponde a todas as determinações das directrizes sobre meios de produção eléctricos (2006/95/EG) e compatibilidade electromagnética 2004/108/EC/EMC. A máquina parcial somente deve ser colocada em funcionamento, quando tiver sido determinado, que a máquina, na qual a máquina parcial deve ser instalada, corresponder às determinações da directriz sobre máquinas (2006/42/EG). O fabricante se responsabiliza, em transferir de forma electrónica as documentações especiais sobre a máquina parcial aos órgãos nacionais mediante a solicitação. As documentações técnicas especiais pertinentes à máquina foram elaboradas conforme o anexo VII secção B. Nome do autorizado pela documentação: Klemens Müller, Wolfgang Auch Endereço do autorizado pela documentação: vide o endereço do fabricante Bisingen, março de 2010 Data Março de 2010 Data FME-PT / 1101 Klemens Müller - Quality & Process Representative - Assinatura Wolfgang Auch - Technical Director - Assinatura 35664_BA_FME.book Seite 67 Dienstag, 30. März 2010 11:58 11 Oorspronkelijke gebruiksaanwijzing “Fres- en slijpmotor“ Symbolen en afkortingen
