MANUAL DE UTILIZADOR 650 SBLR-1 KRESS

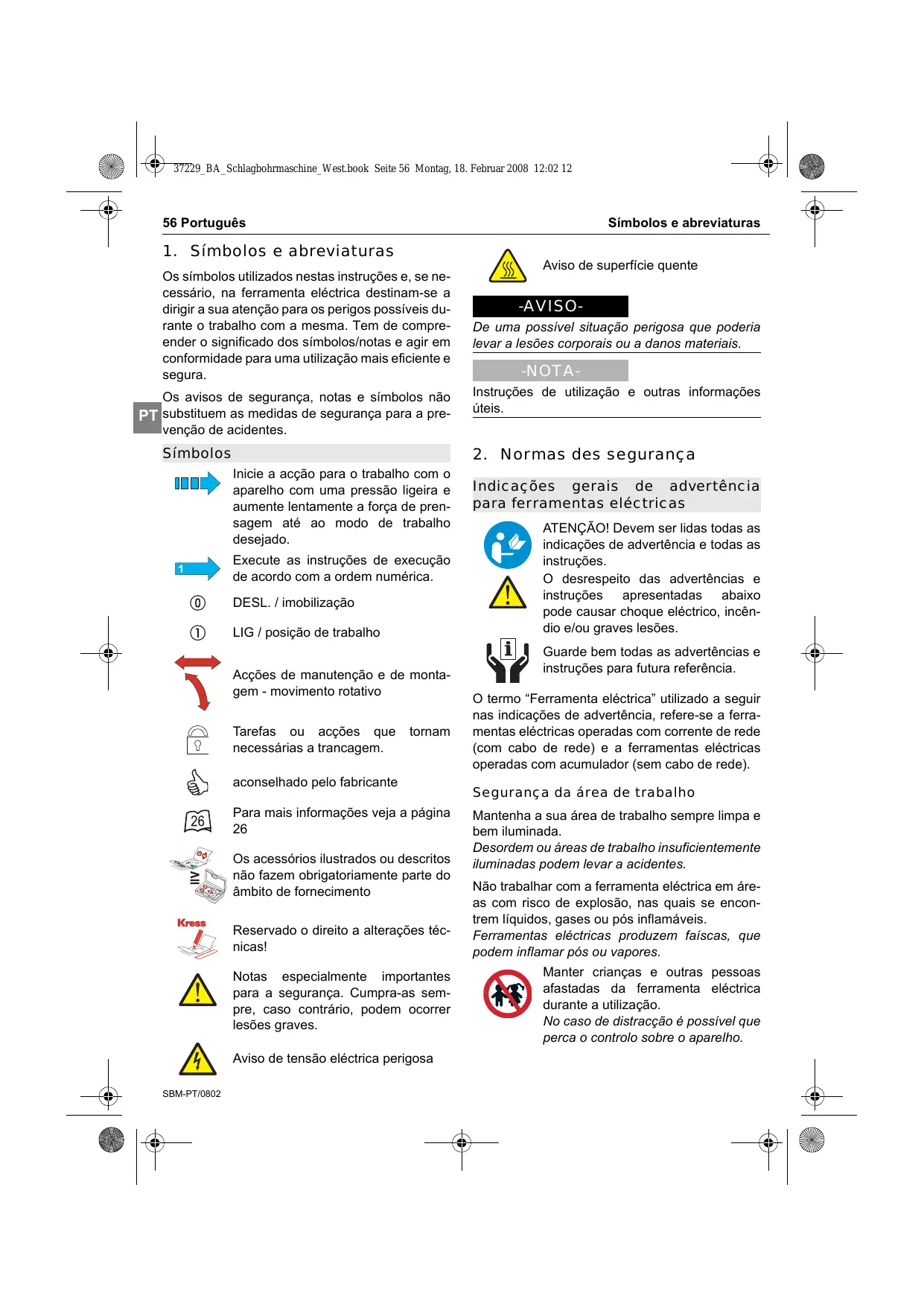

Os símbolos utilizados nestas instruções e, se necessário, na ferramenta eléctrica destinam-se a dirigir a sua atenção para os perigos possíveis durante o trabalho com a mesma. Tem de compreender o significado dos símbolos/notas e agir em conformidade para uma utilização mais eficiente e segura. Os avisos de segurança, notas e símbolos não PT substituem as medidas de segurança para a pre- Aviso de superfície quente -AVISODe uma possível situação perigosa que poderia levar a lesões corporais ou a danos materiais. -NOTAInstruções de utilização e outras informações úteis. venção de acidentes. Símbolos

2. Normas des segurança

Inicie a acção para o trabalho com o aparelho com uma pressão ligeira e aumente lentamente a força de prensagem até ao modo de trabalho desejado. Execute as instruções de execução de acordo com a ordem numérica. DESL. / imobilização LIG / posição de trabalho Acções de manutenção e de montagem - movimento rotativo Tarefas ou acções que necessárias a trancagem. tornam aconselhado pelo fabricante Para mais informações veja a página Os acessórios ilustrados ou descritos não fazem obrigatoriamente parte do âmbito de fornecimento Reservado o direito a alterações técnicas! Notas especialmente importantes para a segurança. Cumpra-as sempre, caso contrário, podem ocorrer lesões graves. Aviso de tensão eléctrica perigosa SBM-PT/0802 Indicações gerais de advertência para ferramentas eléctricas ATENÇÃO! Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. 37229_BA_Schlagbohrmaschine_West.book Seite 57 Montag, 18. Februar 2008 12:02 12 Normas des segurança Segurança eléctrica A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranharados aumentam o risco de um choque eléctrico. Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de choque eléctrico. Segurança de pessoas Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. Português 57 Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. Utilização e manuseio cuidadoso de ferramentas eléctricas Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. SBM-PT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 58 Montag, 18. Februar 2008 12:02 12 58 Português É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.

Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. SBM-PT/0802 Normas des segurança Serviço Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Instruções de serviço específicas do aparelho Use protecção auricular. O ruído pode provocar a perda da audição. Utilize as pegas adicionais fornecidas com a ferramenta eléctrica. A perda de controlo pode levar a lesões. Coloque-se sempre numa posição firme e segure na ferramenta eléctrica com ambas as mãos. Caso a broca fique empenada inadvertidamente, a ferramenta eléctrica reage com solavancos. Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos ou o próprio cabo de rede, deverá sempre segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também coloca as peças metálicas da ferramenta eléctrica sob tensão e leva a um choque eléctrico. Fixe a peça a trabalhar. Uma peça a trabalhar fixa com dispositivos de aperto ou com torno de bancada fica mais firme do que se for segurada com a mão. SiO2 Não opere em pedras com ácido silícico cristalino (SiO2). Durante o processamento surgem poeiras nocivas para a saúde. Não opere em material que contenha asbesto. O asbesto é considerado cancerígeno. Tome medidas de protecção, se durante o trabalho houver a possibilidade de serem produzidos pós nocivos à saúde, inflamáveis ou explosivos. Por exemplo: Alguns pós são considerados como sendo cancerígenos. Use uma máscara de protecção contra pó e, se for possível conectar, uma aspiração de pó/de aparas. 37229_BA_Schlagbohrmaschine_West.book Seite 59 Montag, 18. Februar 2008 12:02 12 Descrição do aparelho Português 59 O aparelho só deve ser operado com os respectivos dispositivos de protecção. Não utilize a ferramenta eléctrica com o cabo danificado. Não toque no cabo danificado e retire a ficha de rede da tomada, caso o cabo seja danificado durante o trabalho. Os cabos danificados aumentam o risco de um choque eléctrico. Espere que a ferramenta eléctrica pare completamente, antes de a largar. A ferramenta de aplicação pode empenar e levar à perda de controlo sobre a ferramenta eléctrica. Em caso de trabalhos, coloque o cabo de rede e de extensão sempre para trás, para longe do aparelho. Isto reduz o perigo de quedas, tropeçando no cabo durante os trabalhos. Coloque o interruptor na posição "Desl." antes de retirar a ficha da tomada. Caso o aparelho seja posteriormente ligado à rede, evita-se um arranque inadvertido da máquina, reduzindo assim o perigo de acidentes. Riscos restantes. Embora existam no manual de instruções para as nossas ferramentas eléctricas indicações concretas para o trabalho seguro com ferramentas eléctricas, não é possível eliminar to- PT dos os riscos restantes existente das ferramentas eléctricas que não estejam completamente excluídos, mesmo com o uso dos dispositivos de segurança. Por isso, trabalhe com as ferramentas eléctricas sempre com o necessário cuidado!

3. Descrição do aparelho

Antes da colocação em serviço leia todas as instruções de segurança. As negligências na observação das instruções de segurança podem causar um choque eléctrico, um incêndio e/ou lesões graves. As ferramentas não utilizadas devem ser guardadas com segurança, num lugar seco e fechado, fora do alcance das crianças! Utilize aparelhos detectores apropriados para detectar cabos de alimentação ocultos ou peça apoio à sua entidade de abastecimento eléctrico local. O contacto com cabos eléctricos pode provocar incêndio e choque eléctrico. Um dano num gasoduto pode levar a uma explosão. Uma perfuração num tubo de água provoca danos materiais. Desligue imediatamente a ferramenta eléctrica se a ferramenta de aplicação ficar bloqueada. Esteja atento a altos binários reactivos que originam um contragolpe. A ferramenta de aplicação fica bloqueada se:

Utilize como apoio as instruções de imagens em anexo com a representação do aparelho. Deixe estas instruções de imagens abertas, enquanto lê o manual de instruções. Elementos de comando

Comutador Perfuração / Perfuração de percussão III Selector de velocidades (Opção)

Selector de direcção de rotação

Botão de retenção a ferramenta eléctrica é sobrecarregada ou

Interruptor de comando Lig./Desl. empena na peça a trabalhar VII Roda de ajuste de pré-selecção da velocidade de rotação (Opção) Para se identificar a máquina, a caixa não pode ser perfurada. O isolamento de protecção está ligado em ponte. Utilize placas autocolantes. VIII Botões de bloqueio do módulo do cabo de alimentação SBM-PT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 60 Montag, 18. Februar 2008 12:02 12 60 Português Componentes do aparelho

Módulo do cabo de alimentação

Fuso de perfuração Fornecimento

Veja Embalagem Uso corrente O berbequim de percussão destina-se para a perfuração de percussão em tijolos, betão e pedras, bem como para a perfuração em madeiras, metais, cerâmicas e materiais sintéticos. Aparelhos com controlo eléctrico e marcha à direita/à esquerda são adequados também para aparafusamentos e abrir roscas. Requisitos do utilizador O aparelho só pode ser operado, submetido a manutenção e reparado por pessoal autorizado e formado. Este pessoal tem de ser formado especialmente sobre os perigos que podem ocorrer. Descrição do aparelho O nível de vibrações variará de acordo com a aplicação da ferramenta eléctrica. Em alguns casos o nível de vibrações pode ser superior ao indicado nestas instruções. É possível que o impacto de vibrações seja subestimado se a ferramenta eléctrica for regularmente utilizada de maneira semelhante. Nota: Para uma avaliação exacta do impacto de vibrações durante um certo período de trabalho, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante todo o período de trabalho.

1. n0 = Número de rotações ao ralenti

2. n0 = Número de rotações ao ralenti

1. n1 = Número de rotações com

carga (1ª velocidade)

2. n1 = Número de rotações com

carga (2ª velocidade) em min. -1 Número de percussões por min.-1 Dados técnicos Tensão de rede em V / Frequência em Hz Potência nominal P em watts Níveis de ruído LpA = Nível de pressão sonora avaliado - A LwA = Nível de potência sonora avaliado - A K = valor de incerteza de medição Durante a operação de trabalho, o nível de ruído pode exceder 85 dB(A). Utilize protecção auditiva! Valor da emissão de oscilação triaxial determinado de acordo com a norma EN 60745. K = valor de incerteza de medição O nível de vibrações indicado nestas instruções foi medido conforme um processo de medição normalizado na norma EN 60745 e pode ser utilizado para a comparação de aparelhos. SBM-PT/0802 Medida de referência em mm Diâmetro da braçadeira tipo colar em Peso em kg Perfurações ou perfurações de percussão em betão - máx. ø em mm Perfurações ou perfurações de percussão em tijolo - máx. ø em mm Perfurações ou perfurações de percussão em arenito - máx. ø em mm Perfurações em aço - máx. ø em mm 37229_BA_Schlagbohrmaschine_West.book Seite 61 Montag, 18. Februar 2008 12:02 12 Utilização Português 61 Perfurações em alumínio - máx. ø em mm Aparafusar em madeira - máx. ø em Perfurações em madeira - máx. ø em A sua ferramenta eléctrica está duplamente isolada conforme a norma EN 60745; por esta razão, é desnecessário um cabo de ligação à terra. O aparelho não provoca interferências na recepção de rádio e televisão conforme a norma EN 55014-1, sendo também resistente a interferências conforme a norma EN 55014-2

Retire a ficha de rede da tomada eléctrica antes de quaisquer trabalhos na ferramenta eléctrica. Colocação em funcionamento Respeite a tensão de rede! Antes da colocação em funcionamento, verifique se a tensão de rede e a frequência da rede indicadas na placa do modelo correspondem aos dados da sua rede eléctrica. Monte a pega adicional se necessário, ligue o módulo do cabo de alimentação Ao utilizar cabos de extensão: Utilize apenas uma extensão apropriada e com uma secção suficiente para a área de utilização. Caso contrário, pode ocorrer uma perda de potência no aparelho e um sobreaquecimento do cabo. Substitua um cabo de extensão danificado. Pega adicional Opere a sua ferramenta eléctrica apenas com a pega adicional. A perda de controlo pode levar a lesões. Coloque a pega adicional 2 na posição de trabalho, de modo a obter uma posição de trabalho segura e sem fadiga. Enrosque a pega inferior da pega adicional 2 no sentido dos ponteiros do relógio até ficar bem fixa Para soltar desenrosque a pega no sentido contrário ao dos ponteiros do relógio. Delimitador de profundidades Com o delimitador de profundidade 3 as profundidades de perfuração X desejadas podem ser de- PT terminadas. Solte a pega adicional 2 e instale o delimitador de profundidade 3 na pega adicional. Retire o delimitador de profundidade 3 até que a distância entre a ponta da broca e a ponta do delimitador de profundidade corresponda 3 às profundidades de perfuração X desejadas. Cabo de alimentação Caso o cabo de alimentação seja danificado durante o trabalho, retire imediatamente a ficha de rede. Cabo de alimentação fixo Cabo de alimentação fixo Não deve utilizar cabos de alimentação danificados. Devem ser substituídos imediatamente por um técnico especializado. Módulo do cabo de alimentação Módulo de cabo de alimentação com fecho rápido patenteado. Ligue o módulo do cabo de alimentação 4 à pega. A ficha deve engatar. 4 Utilize o módulo do cabo de alimentação apenas para ferramentas eléctricas Kress. Não tente operar outros aparelhos com o mesmo. Não pode utilizar módulos do cabo de alimentação danificados. Deve substituí-los imediatamente por um novo módulo do cabo de alimentação Kress. Prima ambos os botões de bloqueio VIII e retire o módulo do cabo de alimentação 4 da pega. SBM-PT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 62 Montag, 18. Februar 2008 12:02 12 62 Português Utilize exclusivamente módulos do cabo de alimentação de origem Kress. Utilização = número de rotações mais baixo Embraiagem de fricção de segurança = número de rotações mais alto (opção) Para reduzir binários reactivos perigosos, a máquina está equipada com uma embraiagem de fricção de segurança. Coloque-se sempre numa posição firme e segure PT na ferramenta eléctrica com ambas as mãos. Caso a broca fique empenada inadvertidamente, a ferramenta eléctrica reage com solavancos. Se a ferramenta de perfuração empena ou fica presa, o accionamento do fuso de perfuração é interrompido ouve-se som característico acoplamento desengatado. Descarregue imediatamente máquina, retirando a ferramenta de perfuração Desligue a ferramenta eléctrica e solte a ferramenta de perfuração, caso a ferramenta eléctrica fique bloqueada. Ao ligar com uma ferramenta de perfuração bloqueada ocorrem binários reactivos elevados. Utilização Lig./Desl. Prima o interruptor de ligar/desligar VI ou volte a soltar. O interruptor para ligar/desligar VI pode ser bloqueado com o V botão de retenção. Para soltar o interruptor de ligar/desligar VI prima brevemente e largue. Tenha o cuidado que a máquina não bloqueie mais do que 2-3 segundos. Em caso de um bloqueio maior podem ser provocados danos no motor. Pré-selecção do número de rotações (Opção) Em caso de aparelhos com roda de ajuste VII, o número de rotações pode ser ajustado conformeVII a área de aplicação com a roda de ajuste. Posição "A" = número de rotações mais baixo Posição "G"= número de rotações mais alto SBM-PT/0802 alterar o número de rotações Com o interruptor de ligar/desligar VI pode controlar o número de rotações sem escalões. No caso de uma pressão ligeira no interruptor de ligar/desligar VI a máquina começa a rodar lentamente; o número de rotações aumenta ao aumentar a pressão. Em caso de uma elevada carga contínua e a um número de rotações baixo, o motor pode sobreaquecer. Deixar o motor arrefecer a um número de rotações alto, ao ralenti. Selector (opção)

velocidades mecânico Com o selector de velocidades III pode pré-seleccionar duas áreas de rotação. Área de rotação baixa, elevado binário; para perfuração, aparafusamento e abertura de roscas.

Área de rotação elevada: para perfuração e perfuração de percussão. Efectuar a comutação com a máquina a trabalhar com baixas rotações. -NOTAA comutação não deve ser efectuada sob plena carga ou com o número de rotações máximo. Desta forma aumentará a vida útil da sua máquina. Selecção do sentido de rotação Accione o selector de direcção de rotação IV apenas estando este imobilizado! Agarre no selector de direcção de rotação IV de ambos os lados e ajuste o sentido de rotação desejado. Marcha à direita: Para perfuração e enroscar parafusos. 37229_BA_Schlagbohrmaschine_West.book Seite 63 Montag, 18. Februar 2008 12:02 12 Utilização Português 63 Marcha à esquerda: Para soltar e desaparafusar parafusos e porcas. ça rápida, cómoda e simples da ferramenta de aplicação no mandril para brocas. Importante! Prima completamente o selector de direcção de rotação IV até ao encosto na caixa, ou seja, até que encaixe de forma perceptível. Apertar manualmente a luva do mandril de aperto rápido com força, até que não se ouve mais o som de desengate ("estalido“). Assim, o mandril para brocas é bloqueado automaticamente. A máquina não pode ser ligada com o selector de direcção de rotação na posição central. Selecção dos modos de operação Com o comutador Perfuração / Perfuração de percussão II liga e desliga-se o mecanismo de percussão. Perfuração e aparafusamento Perfuração e aparafusamento Perfuração de percussão Perfuração de percussão Fixar a ferramenta Retire a ferramenta Abrir a luva no sentido contrário ao dos ponteiros do relógio, até que a ferramenta possa ser retirada. Mandril de coroa dentada Fixar a ferramenta Inserir a ferramenta. Fixar a ferramenta, rodando o anel da coroa dentada. Inserir a chave de mandril de brocas numa dos três orifícios do mandril de coroa dentada e apertar no sentido dos ponteiros do relógio. Retire a chave de mandril de brocas. Retire a ferramenta O comutador encaixa de forma perceptível e pode ser activado com a máquina a trabalhar. -NOTAPerfuração de percussão e perfuração apenas com a marcha à direita! Troca de ferramenta Retire a ficha da tomada antes de efectuar ajustes no aparelho, trocar acessórios ou guardar a ferramenta eléctrica. Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente. Durante a troca de ferramenta use luvas de protecção. A ferramenta de aplicação pode aquecer muito durante processos de trabalho alargados e/ou as arestas de corte da ferramenta de aplicação podem estar muito afiadas. Abrir o mandril de coroa dentada com a chave de mandril de brocas e retirar a ferramenta. Retire a chave de mandril de brocas. -NOTANunca fixar a chave de mandril de brocas no berbequim com correntes, cordas ou meios semelhantes. A chave de mandril de brocas podia ser apanhada por peças em movimento, provocando lesões. Ferramentas de aparafusamento Em caso da utilização de pontas de chave de fenda (bits) deve utilizar-se sempre um suporte para pontas próprio. Utilize exclusivamente pontas de chave de fenda adequadas para a cabeça do parafuso. Coloque o comutador Perfuração / Perfuração de percussão II para Perfuração. Mandril de aperto rápido com ASL Com o interruptor de ligar/desligar não premido, o fuso de perfuração é fixado. Isto permite a mudanSBM-PT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 64 Montag, 18. Februar 2008 12:02 12 64 Português Instruções de trabalho Utilize as pegas adicionais fornecidas com a ferramenta eléctrica. A perda de controlo pode levar a lesões. Ajuste sempre o número de rotações ao material a ser processado e ao diâmetro da broca.

Ao polir e rectificar devem ser utilizadas elevados números de rotações. Perfuração de percussão Utilize óculos de proteção e protecção auricular. Perfurações em ladrilhos Perfure um ladrilho lentamente. Comute para a perfuração de percussão apenas quando o ladrilho estiver perfurado. Desta forma, pode evitar que o ladrilho se parta. Perfuração com coroas de perfuração de diamante Coloque o comutador Perfuração / Perfuração de percussão II para Perfuração. -NOTADesligue o mecanismo de percussão durante os trabalhos com coroas de perfuração de diamante. Abertura de roscas Recomenda-se a utilização de machos para abrir roscas mecânicos. Lubrificar ligeiramente os machos para abrir roscas. Seleccione um baixo número de rotações e a 1ª velocidade. Abrir a rosca na marcha à direita, parar, e desenroscar na marcha à esquerda. Ferramentas e acessórios -NOTATrabalhar na abertura de roscas apenas a baixos números de rotações. Pré-seleccionar o número de rotações necessário através da roda de ajuste (opção). Para evitar a quebra do macho para abrir roscas.

5. Ferramentas e acessórios

Utilize apenas brocas perfeitamente afiadas para metal e, em pedra e betão, utilize brocas de metal duro para pedra. Coluna de perfuração Para trabalhos de alta precisão recomenda-se a utilização de uma coluna de perfuração (acessório). Mudança do dispositivo porta-ferramentas Retire a ficha de rede da tomada eléctrica antes de quaisquer trabalhos na ferramenta eléctrica. Podem ser utilizados todos os mandris para brocas comuns com rosca interior 1/2" × 20 UNF (abertura máx.13 mm). Observe as observações constantes das instruções de imagens. Desmontagem do mandril para brocas Pouse a ferramenta eléctrica numa base estável. Fixe uma chave de sextavado interno no mandril para brocas ou coloque uma chave de boca na frente do mandril para brocas. Encoste simultaneamente uma chave de boca à superfície da chave do fuso de accionamento. Segure o fuso de accionamento e solte o mandril para brocas, rodando o chave de sextavado interno ou a chave de boca no sentido contrário ao sentido do relógio. Um mandril para brocas emperrado pode ser desemperrado, dando um ligeiro golpe na haste comprida da chave de sextavado interno ou da chave de boca. Retire as ferramentas e desaparafuse o mandril para brocas completamente. SBM-PT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 65 Montag, 18. Februar 2008 12:02 12 Manutenção e assistência técnica Montagem do mandril para brocas Português 65 Serviço Limpar a rosca do mandril para brocas e do fuso de perfuração. Aparafuse o mandril para brocas I no fuso de perfuração 5. O mandril para brocas deve ser apertado com um binário de aperto de 3540 Nm.

6. Manutenção e assistência técnica

Manutenção e limpeza

Retire a ficha de rede da tomada eléctrica antes de quaisquer trabalhos na ferramenta eléctrica. Mantenha a ferramenta eléctrica e as fendas de ventilação sempre limpas. Limpe regularmente as peças de plástico acessíveis pelo exterior com um pano sem produto de limpeza. Mantenha o dispositivo porta-ferramentas sempre limpo. Após submeter o aparelho a um esforço excessivo durante um longo período de tempo, deverá levar o mesmo para inspecção e limpeza profunda num representante técnico Kress. Pode consultar os respectivos representantes técnicos no suplemento em anexo "ASSISTÊNCIA TÉCNICA" ou na nossa página de internet PT www.kress-elektrik.de. Peças sobressalentes / desenho em vista explodida Encontra desenhos em vista explodida e uma lista de peças sobressalentes na nossa página de internet www.spareparts.kress-elektrik.de Eliminação Reciclagem de matérias primas em vez de deitar no lixo Recomenda-se a reciclagem do aparelho, dos acessórios e da embalagem. Para efeitos de uma reciclagem específica, as peças de plástico dispõem de uma respectiva marcação. Limpeza do mandril para brocas Em caso da frequente utilização do modo de percussão, deve virar-se a máquina com o mandril para brocas verticalmente para baixo, antes da fixação da broca, abrindo e fechando o mandril para brocas ao longo de todo intervalo de fixação. Assim, o pó acumulado cai da abertura do mandril. Apenas para países da UE. Não deite ferramentas eléctricas no lixo doméstico! Limpe os mordentes de aperto e os furos dos mordentes de aperto regularmente com um aerossol de limpeza. De acordo com a directiva europeia 2002/96/CE referente a ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas separadamente e levadas para um centro de reciclagem adequado. Troca das escovas de carvão Garantia Mande substituir as escovas de carvão desgastadas num serviço de assistência técnica autorizada.

Esta ferramenta eléctrica foi cuidadosamente verificada, testada e sujeita a um rigoroso controlo de qualidade. Garantimos a eliminação sem custos de falhas na ferramenta eléctrica que ocorram no consumidor final dentro de 24 meses a partir da data de compra e que resultem de uma falha no material ou de fabrico. Nalguns países são válidos outros regulamentos individuais relativamente às condições de garantia. Reservamo-nos o direito de reparar peças danificadas ou substituíSBM-PT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 66 Montag, 18. Februar 2008 12:02 12 66 Português

las por novas. As peças substituídas passam a ser nossa propriedade. Uma utilização ou manuseamento inadequados, assim como a abertura do aparelho para reparações não autorizadas, levam à extinção da garantia. Excluem-se da garantia: danos mecânicos causados por queda, etc., danos causados por penetração de água ou outros líquidos, por cabos cortados e danificados, danos no motor e mecânicos causados por sobrecarga indevida, peças de desgaste, p.ex., escovas de carvão, mandris de brocas, chaves de mandril de brocas, fusos de perfuração por desgaste, motores, cabos de alimentação, acumuladores, folhas de serra, discos de lixa, sacos de pó, acessórios em geral (brocas, cinzéis, etc.). Para mais detalhes sobre as várias peças de desgaste dos aparelhos visite www.spareparts.kresselektrik.de ou consulte um dos nossos representantes técnicos. Os pedidos de garantia podem ser aceites apenas com comunicação imediata das falhas (também no caso de danos de transporte). Após a execução dos serviços prestados pela garantia, o período de garantia não será prolongado. Caso pretenda recorrer ao seu direito de garantia, envie-nos o comprovativo de compra original, juntamente com o aparelho, ou envie os mesmos para o representante técnico competente. Através das obrigações de garantia aceites pela nossa empresa, estão excluídos todos os outros direitos do comprador - especialmente o direito ao reembolso ou redução do valor pago, ou à reivindicação de indemnização. No entanto, cabe ao comprador, de acordo com a sua escolha, o direito a redução (diminuição do preço da compra) ou ao reembolso (cancelamento do contrato de compra e venda), caso não nos seja possível eliminar eventuais falhas ocorridas num determinado prazo. Não se excluem os pedidos de indemnização de acordo com as secções §§ 463, 480 2, 635 do código civil alemão devido a erros de características garantidas. Os regulamentos conforme o ponto 7 e 8 são válidos apenas no território da República Federal da Alemanha. Reservado o direito a alterações técnicas! SBM-PT/0802 Manutenção e assistência técnica 37229_BA_Schlagbohrmaschine_West.book Seite 67 Montag, 18. Februar 2008 12:02 12 Oorspronkelijke gebruiksaanwijzing "Slagboormachine" Symbolen en afkortingen
