GEBRUIKSAANWIJZING 650 SBLR-1 KRESS

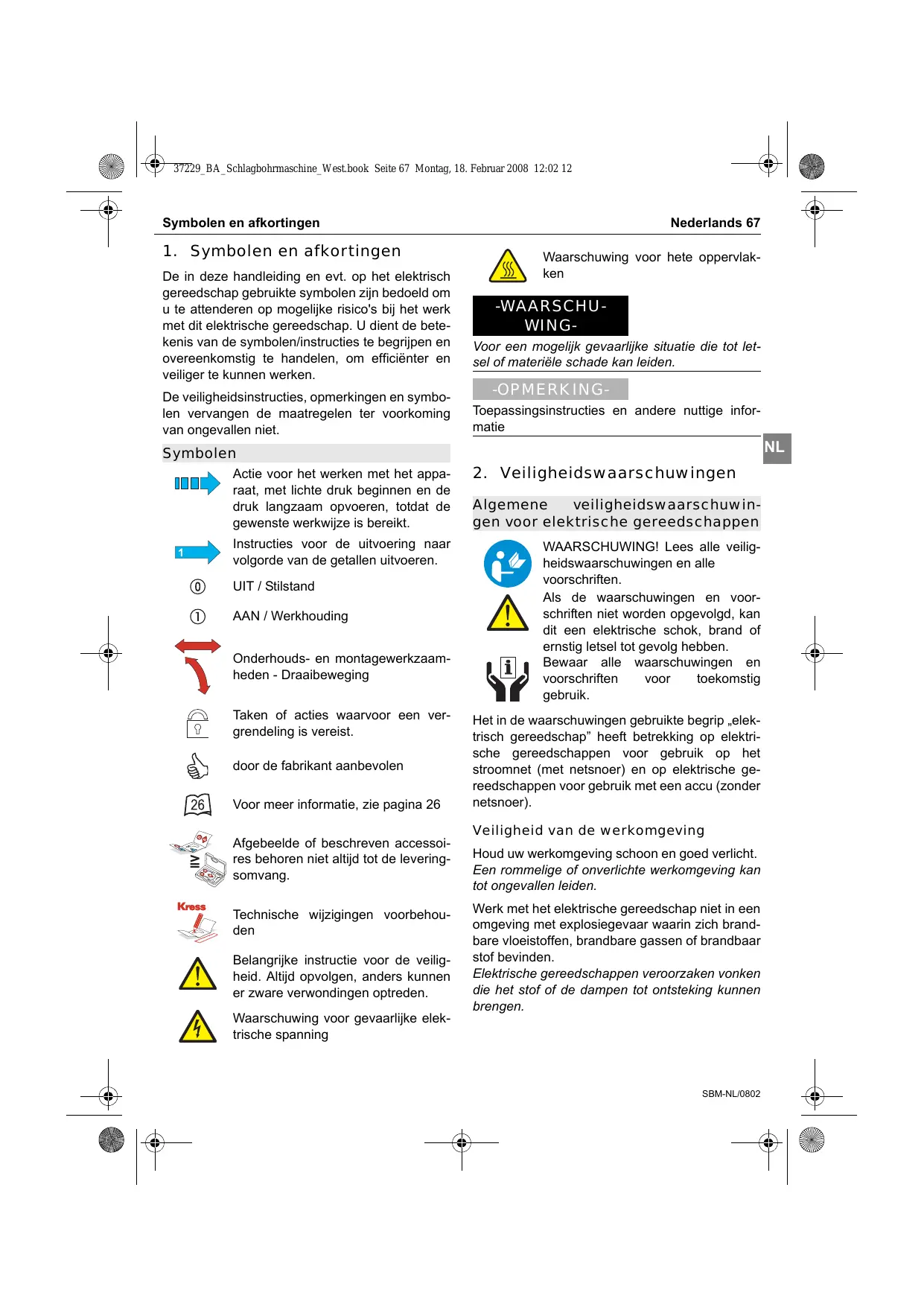

1. Symbolen en afkortingen

De in deze handleiding en evt. op het elektrisch gereedschap gebruikte symbolen zijn bedoeld om u te attenderen op mogelijke risico's bij het werk met dit elektrische gereedschap. U dient de betekenis van de symbolen/instructies te begrijpen en overeenkomstig te handelen, om efficiënter en veiliger te kunnen werken. De veiligheidsinstructies, opmerkingen en symbolen vervangen de maatregelen ter voorkoming van ongevallen niet. Symbolen Actie voor het werken met het apparaat, met lichte druk beginnen en de druk langzaam opvoeren, totdat de gewenste werkwijze is bereikt. Instructies voor de uitvoering naar volgorde van de getallen uitvoeren. UIT / Stilstand AAN / Werkhouding Onderhouds- en montagewerkzaamheden - Draaibeweging Taken of acties waarvoor een vergrendeling is vereist. door de fabrikant aanbevolen Voor meer informatie, zie pagina 26 Afgebeelde of beschreven accessoires behoren niet altijd tot de leveringsomvang. Technische wijzigingen voorbehouden Belangrijke instructie voor de veiligheid. Altijd opvolgen, anders kunnen er zware verwondingen optreden. Waarschuwing voor gevaarlijke elektrische spanning Nederlands 67 Waarschuwing voor hete oppervlakken -WAARSCHUWINGVoor een mogelijk gevaarlijke situatie die tot letsel of materiële schade kan leiden. -OPMERKINGToepassingsinstructies en andere nuttige informatie

2. Veiligheidswaarschuwingen

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen WAARSCHUWING! Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer). Veiligheid van de werkomgeving Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. SBM-NL/0802 37229_BA_Schlagbohrmaschine_West.book Seite 68 Montag, 18. Februar 2008 12:02 12 68 Nederlands Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen. Elektrische veiligheid De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde NL elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico op een elektrische schok. Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok. Veiligheidswaarschuwingen gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. Veiligheid van personen Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich er- SBM-NL/0802 37229_BA_Schlagbohrmaschine_West.book Seite 69 Montag, 18. Februar 2008 12:02 12 Veiligheidswaarschuwingen van te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Nederlands 69 Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. Service Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderde- NL len. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Gereedschapspecifieke voorschriften veiligheids- Draag gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. Gebruik de bij het elektrische gereedschap de meegeleverde extra handgrepen. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden. Voer werkzaamheden in een veilige stand uit en houd het elektrische gereedschap met beide handen vast. Wanneer de boor onverwacht vast blijft zitten, reageert de machine met een schok. Houd het elektrische gereedschap alleen vast aan de geïsoleerde greepvlakken als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. SBM-NL/0802 37229_BA_Schlagbohrmaschine_West.book Seite 70 Montag, 18. Februar 2008 12:02 12 70 Nederlands SiO2 Bewerk geen stenen met kristallijn kiezelzuur (SiO2). Bij het bewerken hiervan ontstaat stof dat gevaarlijk is voor de gezondheid. Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend. Tref veiligheidsmaatregelen wanneer er bij werkzaamheden stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief NL zijn. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten. Het apparaat mag alleen met de bijbehorende veiligheidsvoorzieningen worden bediend. Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. Zorg dat het net- en verlengsnoer altijd naar achteren wegloopt. Zo struikelt u tijdens het werk minder snel over het snoer. Zet de schakelaar in de positie "UIT", voordat u de stekker uit het stopcontact trekt. Als het apparaat later weer op het net wordt aangesloten, wordt een ongewild starten van de machine voorkomen en wordt het gevaar voor ongevallen geringer. Niet gebruikte gereedschappen moeten veilig, in droge, afgesloten ruimten en onbereikbaar voor kinderen worden bewaard! Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade. SBM-NL/0802 Beschrijving van het apparaat Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Houd rekening met grote reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert als: het elektrische gereedschap wordt overbelast

het in het te bewerken werkstuk kantelt. Voor het aanbrengen van aanduidingen op de machine mag niet in de behuizing worden geboord. De veiligheidsisolatie wordt dan overbrugd. Gebruik stickers. Gebruik het elektrische gereedschap niet als het snoer beschadigd is. Raak het beschadigde snoer niet aan en trek de stekker uit het stopcontact als het snoer tijdens de werkzaamheden beschadigd is. Beschadigde snoeren vergroten het risico op een elektrische schok. Restrisico's. Hoewel de bedieningshandleidingen bij onze elektrische gereedschappen voorschriften met betrekking tot veilig werken met elektrische apparaten bevatten, brengt ieder elektrisch gereedschap bepaalde restrisico's met zich mee die ook door beschermingsvoorzieningen niet geheel uit te sluiten zijn. Bedien het gereedschap daarom altijd met de noodzakelijke voorzichtigheid!

3. Beschrijving van het apparaat

Lees voor de inbedrijfstelling eerst alle veiligheidsvoorschriften instructies. Wanneer de veiligheidsvoorschriften en instructies niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruikt u a.u.b. ter ondersteuning de bijgevoegde illustraties, waarin het apparaat getoond wordt. Laat deze illustraties opengeklapt, terwijl u de gebruiksaanwijzing leest. 37229_BA_Schlagbohrmaschine_West.book Seite 71 Montag, 18. Februar 2008 12:02 12 Beschrijving van het apparaat Bedieningselementen

Omschakelaar boren/slagboren III Standkeuzeschakelaar (optie)

Draairichtingsomschakelaar

Aan-/uitschakelaar VII Stelwiel toerentalkeuze (optie) VIII Vergrendelingsknop netsnoermodule Componenten

Boorspindel Leveringsomvang Zie verpakking Voorgeschreven gebruik van het systeem De slagboormachine is bestemd voor het slagboren in tegels, beton en steen, evenals het boren in hout, metaal, keramiek en kunststof. Apparaten met elektronische regeling en rechts-/linksom draaien zijn ook geschikt voor het schroeven en draadsnijden. Eisen die gesteld worden aan de gebruiker Het apparaat mag uitsluitend door bevoegd, opgeleid personeel worden bediend, onderhouden en in stand worden gehouden. Dit personeel dient op de hoogte te worden gesteld over de risico's die kunnen optreden. Technische specificaties Nederlands 71 Geluidsgrenzen LpA = A-gewogen geluidsdrukniveau LwA = A-gewogen geluidsvermogensniveau K = Meetonzekerheidswaarde Het geluidsniveau bij het werken kan 85 dB(A) overschrijden. Gehoorbescherming dragen! Triaxiale trillingsemissiewaarde gemeten volgens EN 60745. K = Meetonzekerheidswaarde Het in deze gebruiksaanwijzing ver- NL melde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijken van gereedschappen. Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gevallen boven de in deze gebruiksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan onderschat worden als het elektrische gereedschap regelmatig op dergelijke wijze wordt gebruikt. Opmerking: Voor een nauwkeurige schatting van de trillingsbelasting tijdens een bepaalde arbeidsperiode moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel draait, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

in min -1 Aantal slagen in min-1 Netspanning in V / frequentie in Hz Nominaal vermogen P in Watt Hoekmaat in mm Spanhalsdiameter in mm SBM-NL/0802 37229_BA_Schlagbohrmaschine_West.book Seite 72 Montag, 18. Februar 2008 12:02 12 72 Nederlands Bediening Bij het gebruik van verlengsnoeren: alleen voor dit gebruik toegelaten verlengsnoeren met voldoende diameter gebruiken. Anders kan prestatieverlies bij het apparaat en oververhitting van het snoer optreden. Beschadigde verlengsnoeren a.u.b. vervangen. Gewicht in kg Boren of slagboren in beton - max. ø in mm Boren of slagboren in tegels - max. ø in mm Boren of slagboren in zandsteen max. ø in mm Extra handgreep Gebruik uw elektrische gereedschap alleen met de extra handgreep. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden.

Boren in staal - max. ø in mm Boren in aluminium - max. ø in mm Breng de extra handgreep 2 in werkpositie, zodat u in een veilige en weinig vermoeiende werkhouding komt. Schroeven in hout - max. ø in mm Draai het onderste greepstuk van de extra handgreep 2 met de klok mee vast. Om het weer los te draaien, het greepstuk tegen de klok in draaien. Boren in hout - max. ø in mm Instelling van de diepte Uw elektrische gereedschap is volgens EN 60745 dubbel geïsoleerd; een aardleiding is hierdoor overbodig. Met de diepteaanslag 3 kan de gewenste boordiepte X worden vastgelegd. Het apparaat is niet storend voor radio- en televisieontvangst volgens EN 55014-1 en stoorvrij volgens EN 55014-2 Trek de diepteaanslag 3 zo ver uit, dat de afstand tussen de punt van de boor en de punt van de diepteaanslag 3 overeenkomt met de gewenste boordiepte X.

Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact. Draai de extra handgreep 2 los en plaats de diepteaanslag 3 in de extra handgreep. Netsnoer Als het snoer tijdens de werkzaamheden beschadigd raakt, onmiddellijk de stekker uit het stopcontact trekken. Ingebruikname Let op de netspanning! Controleer voor inbedrijfstelling of de op het typeplaatje aangegeven netspanning en netfrequentie overeenkomen met de gegevens van uw stroomnet. Extra handgreep monteren evt. netsnoermodule aansluiten SBM-NL/0802 Netsnoer Netsnoer Een beschadigd netsnoer mag niet meer worden gebruikt. Het snoer dient onmiddellijk door een vakman te worden vervangen. 37229_BA_Schlagbohrmaschine_West.book Seite 73 Montag, 18. Februar 2008 12:02 12 Bediening Nederlands 73 Netsnoermodule Netsnoermodule met patent snelsluiting. Sluit de stroomkabelmodule 4 op de handgreep aan. De stekker moet vastklikken. Gebruik de netsnoermodule 4 alleen voor elektrische gereedschappen van Kress. Probeer in geen geval, andere apparaten hiermee te laten werken. Een beschadigde netsnoermodule mag niet meer worden gebruikt. Deze moet onmiddellijk door een nieuwe Kress-netsnoermodule worden vervangen. De beide vergrendelingsknoppen VIII indrukken en de netsnoermodule 4 uit de handgreep trekken. Gebruik uitsluitend de originele Kress-netsnoermodule. Veiligheidsglijkoppeling (optie) Om gevaarlijke reactiemomenten te begrenzen, is de machine uitgerust met een veiligheidsglijkoppeling. Neem altijd een stevige stand in en houd het elektrische gereedschap met beide handen vast. Wanneer de boor onverwacht vast blijft zitten, reageert de machine met een schok. Klemt het boorgereedschap of blijft het haken, dan wordt de aandrijving naar de boorspindel onderbroken en het geluid van een vergrendelende koppeling is hoorbaar. Boormachine direct terugtrekken, zodat de machine wordt ontlast Schakel het elektrische gereedschap uit en maak het boorgereedschap los als het blokkeert. Er ontstaan grote reactiemomenten als u de machine inschakelt terwijl het boorgereedschap geblokkeerd is. Bediening In en uitschakelen De aan/uit-schakelaar VI indrukken en weer loslaten. De aan/uit-schakelaar VI kan met de blokkeerknop V worden geblokkeerd. Om de aan/uit- schakelaar VI weer los te maken, kort indrukken en loslaten. Let erop, dat de machine niet langer dan 2 - 3 seconden blokkeert. Bij een langere blokkering kan schade aan de motor ontstaan. Toerental vooraf selecteren (optie) Bij apparaten met draaistopschakelaar VII kan het toerental afhankelijk van de toepassing met de draaistopschakelaar VII worden ingesteld. Positie „A“ = laagste toerental Positie „G“ = hoogste toerental = laagste toerental = hoogste toerental Toerental wijzigen Met de aan/uit-schakelaar VI kunt u het toerental traploos besturen. Bij een lichte druk op de aan-/ uit-schakelaar VI begint de machine langzaam te draaien; met toenemende druk wordt het toerental hoger. De motor kan bij aanhoudende zware belasting en een laag toerental oververhit raken. De motor op een hoog toerental tijdens stationair draaien af laten koelen. Mechanische standenkeuze (optie) Met de standenkeuzeschakelaar III kunt u vooraf uit twee toerentalbereiken kiezen. Laag toerentalbereik, hoog draaimoment; voor het boren, schroeven en draadsnijden.

Hoog toerentalbereik; voor het boren en slagboren. De omschakeling bij een langzaam draaiende machine uitvoeren. -OPMERKINGDe omschakeling mag niet onder volledige belasting of op het maximale toerental plaatsvinden. Op deze manier verhoogt u de levensduur van uw machine. SBM-NL/0802

37229_BA_Schlagbohrmaschine_West.book Seite 74 Montag, 18. Februar 2008 12:02 12 74 Nederlands Draairichting kiezen Bedien de draairichtingomschakelaar IV alleen wanneer de machine stilstaat. Pak de draairichtingomschakelaar IV aan beide zijden vast en stel de gewenste draairichting in. Rechtsdraaiend: Voor boren en het indraaien van schroeven. Linksdraaiend: Voor het losdraaien en uitdraaien van bouten en moeren.

Belangrijk! Druk de draairichtingomschakelaar IV door tot aan de aanslag op het huis, dus tot de schakelaar merkbaar vastklikt. De machine kan niet worden ingeschakeld, als de draairichtingsomschakelaar in de middelste stand staat. Omschakelen boren/hamerboren Met de omschakelaar boren/slagboren II schakelt u het slagwerk in en uit. Boren en schroeven Boren en schroeven Slagboren Slagboren De omschakelaar vergrendelt merkbaar en kan bij een draaiende machine worden bediend. -OPMERKINGSlagboren en boren alleen bij rechtsom draaien! Gereedschap vervangen Trek de stekker uit het stopcontact voordat u het gereedschap instelt, accessoires verwisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap. Bediening Draag bij het Vervangen van gereedschap beschermhandschoenen. Het gebruikte gereedschap kan bij langere werkzaamheden sterk worden verhit en/of de snijkanten van het gebruikte gereedschap zijn scherp. Snelspanboorhouder met ASL Bij een niet-ingedrukte aan-/uit-schakelaar wordt de boorspindel vergrendeld. Zo is het mogelijk om het reservegereedschap in de boorhouder snel, gemakkelijk en eenvoudig te vervangen. Gereedschap inspannen De huls van de snelspanboorhouder krachtig met de hand dichtdraaien tot geen vergrendeling („klik“) meer hoorbaar is. De boorhouder wordt daardoor automatisch vergrendeld. Gereedschap verwijderen. De huls tegen de wijzers van de klok in openen tot het gereedschap kan worden verwijderd. Tandkransboorhouder Gereedschap inspannen Gereedschap aanbrengen. Fixeer het gereedschap door aan de tandkransring te draaien. Boorhoudersleutel in een van de drie boorgaten op de tandkransboorhouder steken en met de klok met vastzetten. Trek de boorhoudersleutel eruit. Gereedschap verwijderen. Tandkransboorhouder met boorhoudersleutel openen en het gereedschap verwijderen. Trek de boorhoudersleutel eruit. -OPMERKINGBoorhoudersleutel niet met kettingen, snoeren of vergelijkbare middelen aan de boormachine bevestigen. De boorhoudersleutel kan door bewegende onderdelen worden gegrepen, hetgeen tot verwondingen kan leiden. Schroefgereedschap Bij het gebruik van schroevendraaierelementen (bits) moet altijd een bithouder worden gebruikt. SBM-NL/0802 37229_BA_Schlagbohrmaschine_West.book Seite 75 Montag, 18. Februar 2008 12:02 12 Gereedschappen en accessoires Gebruik alleen bij de schroefkop passende schroevendraaierelementen. Zet de schakelaar boren/slagboren II op boren. Tips voor de werkzaamheden Gebruik de bij het elektrische gereedschap de meegeleverde extra handgrepen. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden. Toerental altijd aanpassen aan het te bewerken werkmateriaal en de boordiameter. Bij het polijsten en schuren moeten hoge toerentallen worden gebruikt. Slagboren Draag een veiligheidsbril en gehoorbescherming. In tegels boren Een tegel langzaam aanboren. Pas nadat de tegel is doorgeboord, omschakelen op slagboren. Zo kunt u voorkomen dat de tegel breekt. Boren met diamantboorkroon. Zet de schakelaar boren/slagboren II op boren. -OPMERKINGBij het werken met diamantboorkronen slagwerk uitschakelen. Draadsnijden Het gebruik van machinedraadboren wordt aanbevolen. Draadboor licht inoliën. Laag toerental en de 1e stand kiezen. Bij rechtsom draaien insnijden, vasthouden, bij linksom draaien eruit nemen. Nederlands 75 -OPMERKINGBij het draadsnijden alleen op lage toerentallen werken. Het vereiste toerental vooraf met het stelwiel (optie) selecteren. Zo wordt voorkomen dat de schroefdraadboor breekt.

5. Gereedschappen en accessoires

Gebruik voor metaal alleen goed geslepen boren, voor steen en beton alleen hardmetalen steenboNL ren. Boorstaander Voor bijzonder nauwkeurig werken is het raadzaam, een boorstaander (toebehoren) te gebruiken. Gereedschapsopname verwisselen Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact. Alle gebruikelijke boorhouders met binnenschroefdraad 1/2" x 20 UNF (spanwijdte max. 13 mm) kunnen worden gebruikt. Zie ook de afbeeldingen in de handleiding met afbeeldingen. Demontage boorhouder Leg het elektrische gereedschap op een stabiele ondergrond. Span een inbussleutel in de boorhouder of plaats een steeksleutel vanaf de voorkant tegen de boorhouder. Gelijktijdig plaatst u een steeksleutel tegen het sleutelvlak van de aandrijfspindel. Fixeer de aandrijfspindel en draai de boorhouder los door de inbussleutel resp. de steeksleutel tegen de wijzers van de klok in te draaien. Een vastzittende boorhouder wordt losgemaakt door een zachte tik op de lange schacht van de inbussleutel of steeksleutel te geven. Verwijder het gereedschap en schroef de boorhouder er helemaal uit. SBM-NL/0802 37229_BA_Schlagbohrmaschine_West.book Seite 76 Montag, 18. Februar 2008 12:02 12 76 Nederlands Onderhoud en service Montage boorhouder Reserveonderdelen/explosietekening Schroefdraad op de boorhouder en boorspindel reinigen. Explosietekeningen en lijsten met reserveonderdelen vindt u op onze homepage http://www.spareparts.kress-elektrik.de Schroef de boorhouder I op de boorspindel 5. De boorhouder moet met een koppel van 35 - 40 Nm worden vastgedraaid. Afvalverwerking Terugwinnen van grondstoffen in plaats van het weggooien van afval. Gereedschap, accessoires en verpakking moeten op een voor het milieu verantwoorde manier worden hergebruikt. De kunststof delen zijn gekenmerkt om ze per soort te kunnen recyclen.

6. Onderhoud en service

NL Onderhoud en reiniging

Trek voor alle werkzaamheden aan het elektrisch gereedschap eerst het snoer uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen steeds schoon. Van buiten toegankelijke kunststof onderdelen regelmatig afvegen met een doek zonder reinigingsmiddel. Gereedschapsopname altijd schoon houden. Boorhouder reinigen Bij regelmatig werken als slagboorgereedschap moet de machine voordat de boor wordt aangebracht eerst met de boorhouder verticaal naar beneden worden gehouden, waarna de boorhouder over het gehele spanbereik gesloten en weer geopend wordt. Het opgehoopte stof valt dan uit de boorhouderopening. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle bedrijf dat voldoet aan de geldende milieu-eisen. Garantie

Reinig de spanbek en spanbekopeningen regelmatig met een reinigingsspray. Koolborstels vervangen Versleten koolborstels door een bevoegde klantendienst laten vervangen. Service Na een veeleisende klus gedurende langere tijd moet het apparaat in verband met een inspectie en grondige reiniging bij een servicestation van Kress worden ingeleverd. De betreffende servicestations kunt u vinden in het bijgevoegde blad "SERVICE" of op onze Internetsite www.kress-elektrik.de. SBM-NL/0802

Dit elektrische gereedschap werd zorgvuldig gecontroleerd, getest en werd aan een strenge kwaliteitscontrole onderworpen. Wij garanderen u een kostenloze oplossing van storingen aan elektrische gereedschappen, die binnen een termijn van 24 maanden na verkoopsdatum zijn opgetreden bij de eindverbruiker en te wijten zijn aan een materiaal- of productiefout. Voor sommige landen gelden individuele speciale regelingen betreffende de garantiebepalingen. Wij behouden ons het recht voor om defecte onderdelen te repareren of te vervangen. Vervangen onderdelen worden ons eigendom. Bij ondeskundig gebruik of behandeling of het openen van het apparaat door niet bevoegde reparatie-centra vervalt de garantie. Van de garantie uitgesloten zijn: mechanische beschadigingen door vallen etc., beschadigingen door binnendringen van water of andere vloeistoffen, afgesneden of beschadigde snoeren, motorschade en mechanische schade door ondeskundige overbelasting, slijtende onderdelen, bijv. koolborstels, boorhouder, boorhoudersleutels, boorspillen bij slijtage, motoren, netsnoeren, accu's, zaagbladen, slijpschijven, 37229_BA_Schlagbohrmaschine_West.book Seite 77 Montag, 18. Februar 2008 12:02 12 Onderhoud en service

Nederlands 77 stofzakken, algemene accessoires (boren, beitels, etc.). Meer informatie over de verschillende slijtende delen van het apparaat kunt u ontvangen onder www.spareparts.kress-elektrik.de of bij één van onze service-centra. Aanspraken op de garantie kunnen alleen in behandeling worden genomen als de schade onverwijld werd gemeld (ook bij transportschade). Er volgt geen verlenging van de garantieperiode na uitvoering van garantieprestaties. Wanneer u aanspraak op de garantie wilt maken, stuur dan a.u.b de originele aankoopfactuur samen met het apparaat naar ons of naar het betreffende service-centrum op. Door de door ons opgenomen garantieverplichtingen zijn alle verdere aanspraken van de koper – met name het recht op koopvernietiging, prijsreductie of het eisen van schadevergoeding – uitgesloten. De koper heeft echter naar keuze het recht op prijsreductie (vermindering van het aankoopbedrag) of op koopvernietiging (annuleren van het koopcontract), indien wij er niet in slagen, eventueel opgetreden defecten binnen een redelijke termijn te herstellen. Niet uitgesloten zijn de eisen van schadevergoeding volgens §§ 463, 480 par. 2, 635 BGB wegens het ontbreken van toegekende eigenschappen. De bepalingen onder punt 7 en 8 gelden alleen maar voor de Bondsrepubliek Duitsland.
