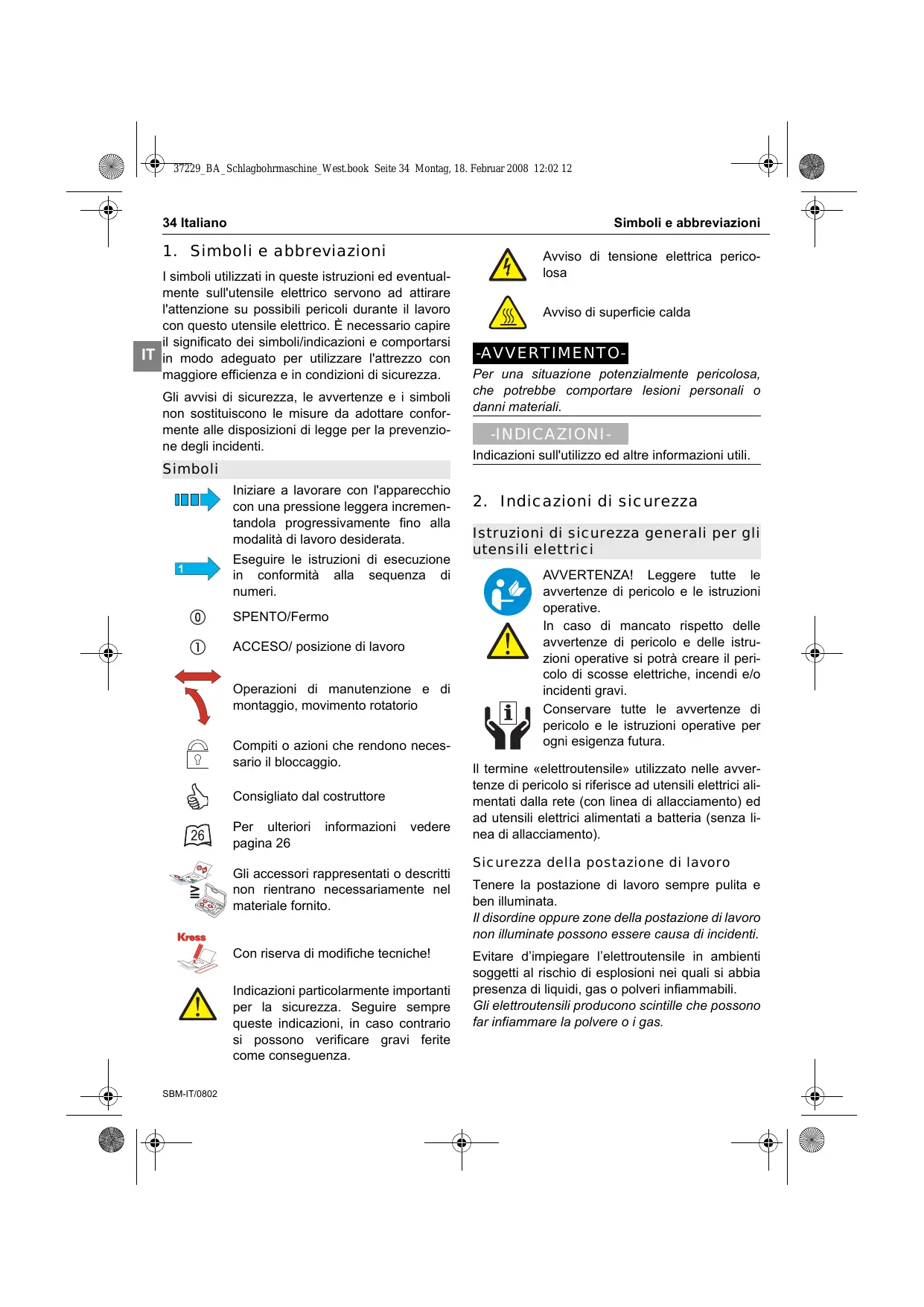

1. Simboli e abbreviazioni

I simboli utilizzati in queste istruzioni ed eventualmente sull'utensile elettrico servono ad attirare l'attenzione su possibili pericoli durante il lavoro con questo utensile elettrico. È necessario capire il significato dei simboli/indicazioni e comportarsi IT in modo adeguato per utilizzare l'attrezzo con maggiore efficienza e in condizioni di sicurezza. Gli avvisi di sicurezza, le avvertenze e i simboli non sostituiscono le misure da adottare conformente alle disposizioni di legge per la prevenzione degli incidenti. Simboli Iniziare a lavorare con l'apparecchio con una pressione leggera incrementandola progressivamente fino alla modalità di lavoro desiderata. Eseguire le istruzioni di esecuzione in conformità alla sequenza di numeri. SPENTO/Fermo ACCESO/ posizione di lavoro Operazioni di manutenzione e di montaggio, movimento rotatorio Compiti o azioni che rendono necessario il bloccaggio. Consigliato dal costruttore Per ulteriori pagina 26 informazioni vedere Gli accessori rappresentati o descritti non rientrano necessariamente nel materiale fornito. Con riserva di modifiche tecniche! Indicazioni particolarmente importanti per la sicurezza. Seguire sempre queste indicazioni, in caso contrario si possono verificare gravi ferite come conseguenza. SBM-IT/0802 Avviso di tensione elettrica pericolosa Avviso di superficie calda -AVVERTIMENTOPer una situazione potenzialmente pericolosa, che potrebbe comportare lesioni personali o danni materiali. -INDICAZIONIIndicazioni sull'utilizzo ed altre informazioni utili.

2. Indicazioni di sicurezza

Istruzioni di sicurezza generali per gli utensili elettrici AVVERTENZA! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento). Sicurezza della postazione di lavoro Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti. Evitare d’impiegare l’elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas. 37229_BA_Schlagbohrmaschine_West.book Seite 35 Montag, 18. Februar 2008 12:02 12 Indicazioni di sicurezza Tenere lontani i bambini ed altre persone durante l’impiego dell’utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull’elettroutensile. Sicurezza elettrica La spina di allacciamento alla rete dell’elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa. Custodire l’elettroutensile al riparo dalla pioggia o dall’umidità. La penetrazione dell’acqua in un elettroutensile aumenta il rischio di una scossa elettrica. Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l’elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d’insorgenza di scosse elettriche. Qualora si voglia usare l’elettroutensile all’aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l’impiego all’esterno. L’uso di un cavo di prolunga omologato per l’impiego all’esterno riduce il rischio d’insorgenza di scosse elettriche. Qualora non fosse possibile evitare di utilizzare l’elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L’uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica. Italiano 35 rante le operazioni di lavoro. Non utilizzare mai l’elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l’effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l’uso dell’elettroutensile può essere causa di gravi incidenti. Indossare sempre equipaggiamento IT protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica seconda del tipo e dell’applicazione dell’elettroutensile, si riduce il rischio di incidenti. Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elettroutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Sicurezza delle persone Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile du- In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi SBM-IT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 36 Montag, 18. Februar 2008 12:02 12 36 Italiano Indicazioni di sicurezza che gli stessi siano collegati e che vengano utilizzati correttamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto IT degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell’ambito della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difettosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione involontariamente. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente. Mantenere gli utensili da taglio sempre affilati e puliti. SBM-IT/0802 Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell’elettroutensile. Istruzioni di sicurezza specifiche per la macchina Indossare cuffie di protezione. L'effetto del rumore può provocare la perdita dell’udito. Utilizzare le impugnature supplementari fornite insieme all’utensile elettrico. La perdita di controllo sull’utensile elettrico può comportare lesioni personali. Assumere sempre una posizione sicura e tenere l'utensile saldamente con entrambe le mani. Se la punta dovesse bloccarsi inaspettatamente, la macchina reagisce con contraccolpi Quando si eseguono lavori in cui vi è pericolo che l’accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppure anche il cavo elettrico della macchina stessa, tenere l’utensile elettrico afferrandolo sempre dalle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell’utensile elettrico e provoca quindi una scossa elettrica. 37229_BA_Schlagbohrmaschine_West.book Seite 37 Montag, 18. Februar 2008 12:02 12 Indicazioni di sicurezza Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo semplicemente con la mano. SiO2 Non lavorare pietre con acido silicico cristallino (SiO2). Durante la lavorazione si forma una polvere dannosa per la salute. Non lavorare mai materiali contenenti amianto. L'amianto è ritenuto materiale cancerogeno. Prendere dei provvedimenti appropriati se esiste la possibilità che durante il lavoro si sviluppino polveri dannose per la salute, infiammabili oppure esplosive. Ad esempio: Alcune polveri sono considerate cancerogene. Indossare una maschera di protezione contro la polvere ed utilizzare, se collegabile, un sistema di aspirazione polvere/ aspirazione trucioli. L'apparecchio deve essere impiegato solo con i relativi dispositivi di protezione. Prima di appoggiare l’utensile elettrico, attendere sempre che si sia fermato completamente. L’utensile ad innesto può incepparsi e comportare la perdita di controllo dell’utensile elettrico. Durante l'uso fare sempre in modo che il cavo e la prolunga rimangano dietro all'apparecchio. Ciò riduce il rischio di inciampare nel cavo durante il lavoro. Portare l'interruttore in posizione "Spento" prima di sfilare la spina dalla presa. Se l'apparecchio in seguito viene collegato di nuovo alla rete, si impedisce un avvio involontario della macchina e si limita il pericolo di incidenti. Italiano 37 Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneg- IT giando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali. Spegnere immediatamente l’utensile elettrico quando l’utensile accessorio si blocca. Aspettarsi sempre momenti di reazione elevati che possono provocare un contraccolpo. L’utensile accessorio si blocca quando:

l’utensile elettrico è sottoposto a sovraccarico oppure

prende angolature improprie nel pezzo in lavorazione. Non è permesso perforare l'involucro dell'apparecchio per contrassegnarlo. L'isolamento di protezione viene così bypassato. Utilizzare targhette autoincollanti. Non utilizzare mai l’utensile elettrico con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete qualora il cavo venga danneggiato mentre si lavora. I cavi danneggiati aumentano il rischio di una scossa di corrente elettrica. Altri rischi. Nonostante nelle istruzioni per l’uso dei nostri utensili elettrici siano contenute avvertenze dettagliate per la lavorazione sicura, gli utensili comportano certi rischi che non si possono escludere neanche con i dispositivi di protezione. Pertanto usarli sempre con la dovuta cautela! Gli utensili non usati devono essere conservati in locali asciutti e chiusi, lontani dalla portata dei bambini! SBM-IT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 38 Montag, 18. Februar 2008 12:02 12 38 Italiano Descrizione dell'apparecchio

3. Descrizione dell'apparecchio

Leggere tutte le istruzioni e le indicazioni sulla sicurezza prima della messa in funzione. Eventuali omissioni nell’adempimento delle istruzioni e indicazioni sulla sicurezza potranno causare scosse elettriche, incendi e/o lesioni gravi.

Utilizzare le istruzioni illustrate allegate con la rappresentazione dell'apparecchio. Lasciare aperte queste istruzioni illustrate durante la lettura delle istruzioni d'uso. Elementi di comando

Commutatore perforazione/ perforazione a percussione III Selettore di velocità (opzione)

Commutatore del senso di rotazione

Interruttore On/Off VII Rotellina di selezione numero giri (opzione) VIII Tasto di bloccaggio modulo del cavo di alimentazione Componenti dell'apparecchio

Battuta in profondità

Modulo cavo di alimentazione

Albero portapunta Materiale fornito Vedere imballaggio Utilizzo conforme La perforatrice a percussione è progettata per la perforazione a percussione di mattoni, cemento e pietra, nonché alla perforazione di legno, metallo, ceramica e materiale plastico. Anche le apparecchiature con regolazione elettronica e senso di rotazione destra/sinistra sono adatte alla lavorazione di viti e alla filettatura. SBM-IT/0802 Requisiti dell'utente L'apparecchio può essere utilizzato, manutenuto e riparato solo da personale autorizzato ed qualificato. Questo personale deve essere istruito in modo specifico circa i pericoli che possono verificarsi. Caratteristiche tecniche Tensione di rete in V / Frequenza in Potenza nominale P in Watt Valori fonometrici LpA = livello di pressione acustica analizzato A LwA = livello di potenza acustica analizzato A K = Valore di incertezza della misura Il livello di rumore può superare gli 85 dB(A) durante il lavoro. Indossare una protezione acustica! Valore di emissione delle oscillazioni triassiali emesso in conformità alla EN 60745. K = Valore di incertezza della misura Il livello di oscillazione indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere dunque utilizzato per il confronto fra macchine. Il livello di oscillazione è soggetto a cambiamenti a seconda di come si usa l’utensile elettrico e può in alcuni casi arrivare a livelli che vanno oltre quello riportato nelle presenti istruzioni. Il carico dell’oscillazione potrebbe essere sottovalutato se l’utensile elettrico dovesse essere utilizzato regolarmente in questo modo. Nota bene: Per una valutazione precisa del carico dell’oscillazione nel corso di un determinato periodo di tempo operativo bisognerebbe considerare anche i tempi in cui la macchina è spenta oppure è accesa ma non viene utilizzata effettivamente. Ciò può comprensibilmente ridurre il carico dell’oscillazione in relazione al periodo operativo completo. 37229_BA_Schlagbohrmaschine_West.book Seite 39 Montag, 18. Februar 2008 12:02 12 Utilizzo Italiano 39

1. n0 = numero di giri al minimo

2. n0 = numero di giri al minimo

1. n1 = numero di giri sottocarico

2. n1 = numero di giri sottocarico

(1a (2a (1a (2a marcia) in min -1 Frequenza di colpi in min-1 Misura d'angolo in mm Diametro collare in mm Peso in kg Perforazione o perforazione a percussione di calcestruzzo di max. ø in Perforazione o perforazione a percussione di mattone di max. ø in mm Perforazione o perforazione a percussione di pietra arenaria di max. ø in mm Forare l'acciaio - max. ø in mm Forare l'alluminio - max. ø in mm

Prima di qualsiasi lavoro sull'utensile elettrico, staccare la spina di alimentazione. Messa in funzione

Fare attenzione alla tensione di rete! Prima della messa in funzione verificare se la tensione di rete e la frequenza di rete indicate sulla targhetta coincidono con i dati della propria rete di alimentazione. Montare l'impugnatura supplementare eventualmente allacciare il modulo cavo di alimentazione Se si utilizzano cavi di prolunga: Utilizzare soltanto cavi di prolunga consentiti per il settore di utilizzo con una sezione adeguata. In caso contrario può verificarsi una perdita di potenza sull'apparecchio ed un surriscaldamento del cavo. Sostituire il cavo di prolunga danneggiato. Impugnatura supplementare Utilizzare l'utensile elettrico con l’impugnatura supplementare. La perdita di controllo dell'utensile può provocare lesioni. Portare l'impugnatura supplementare 2 in posizione di lavoro, così da raggiungere un assetto di lavoro sicuro e non affaticante. Ruotare la parte inferiore dell'impugnatura supplementare 2 saldamente in senso orario. Per allentare ruotare la stessa in senso antiorario. Avvitare nel legno - max. ø in mm Regolazione della profondità Forare il legno- max. ø in mm Con la battuta in profondità 3 è possibile determinare la profondità di foratura desiderata X. L'utensile elettrico è provvisto di doppio isolamento in conformità alla EN 60745; pertanto un conduttore di messa a terra è superfluo. L'apparecchio è schermato da radio e televisione secondo la EN 55014-1 e immune ai disturbi secondo la EN 55014-2 Allentare l'impugnatura supplementare 2 e regolare la battuta in profondità 3 nell'impugnatura supplementare. Estrarre la battuta in profondità 3 in modo che la distanza tra la punta del trapano e la punta della battuta in profondità 3 corrisponda alla profondità di foratura X desiderata. SBM-IT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 40 Montag, 18. Februar 2008 12:02 12 40 Italiano Utilizzo Cavo di rete Qualora durante il lavoro venisse danneggiato il cavo di alimentazione, estrarre immediatamente la spina dalla presa della corrente. IT Alimentazione fissa Alimentazione fissa Non utilizzare cavi di alimentazione danneggiati. Questi devono essere immediatamente sostituiti da un operatore specializzato. Modulo cavo di alimentazione Modulo cavo di alimentazione con chiusura rapida brevettata. Collegare il modulo del cavo di rete 4 all’impugnatura. La spina deve innestarsi. Utilizzare il modulo cavo di alimentazione 4 solo con utensili elettrici Kress. Non tentare di utilizzare il modulo in combinazione con altri apparecchi. Non si devono impiegare moduli cavo di alimentazione danneggiati. Sostituirli immediatamente con un nuovo modulo cavo di alimentazione Kress. Premere entrambi i tasti di bloccaggio VIII e sfilare il modulo cavo di alimentazione 4 dall'impugnatura. Avvalersi esclusivamente di moduli cavo di alimentazione Kress originali. Innesto di sicurezza(opzione) Al fine di limitare coppie di reazione pericolose, la macchina è dotata di un innesto di sicurezza. Assumere sempre una posizione sicura e tenere l'utensile saldamente con entrambe le mani. Se la punta dovesse inaspettatamente bloccarsi, l'utensile funziona a scatti. Se l'attrezzo perforatore si inceppa o si blocca, si interrompe la propulsione all'albero portapunta e si sente il rumore della frizione ingolfata. Scaricare immediatamente la macchina tirando indietro l'attrezzo SBM-IT/0802 Spegnere quindi l'apparecchio elettrico e smontare la punta se l'apparecchio elettrico è bloccato. Avviando la macchina con la punta utensile bloccata si provocano elevati momenti di reazione! Utilizzo Inserimento-Disinserimento Premere oppure rilasciare VI l'interruttore di inserimento/disinserimento. L’interruttore di inserimento/disinserimento VI può essere bloccato con il pulsante di blocco V. Per sbloccare, premere brevemente VI l’interruttore di inserimento/ disinserimento e lasciarlo. Fare attenzione che la macchina non rimanga bloccata per più di 2-3 secondi. Un blocco più lungo può causare danni al motore. Preselezionare il numero di giri(opzione) Per gli apparecchi con rotella di regolazione VII il numero di giri può essere regolato in funzione del settore di applicazione VII con la rotella di regolazione. Posizione „A“ = numero di giri minimo Posizione „G“ = numero di giri massimo oppure = numero di giri minimo = numero di giri massimo Modificare il numero di giri Tramite l’interruttore di inserimento/ disinserimento VI è possibile regolare il numero di giri a variazione continua. Premendo leggermente sull’interruttore di inserimento/ disinserimento VI la macchina comincia a girare lentamente; il numero di giri sale aumentando la pressione esercitata. In caso di costante sovraccarico e basso numero di giri, il motore si può surriscaldare. Lasciare raffreddare il motore facendolo girare a vuoto a un maggior numero di giri. 37229_BA_Schlagbohrmaschine_West.book Seite 41 Montag, 18. Februar 2008 12:02 12 Utilizzo Italiano 41 Commutazione meccanica di marcia (opzione) Grazie al selettore di velocità III è possibile preregolare due gamme di velocità. Numero di giri minimo, coppia elevata; Per perforazioni, avvitamento viti e filettatura.

Numero di giri massimo; per perforazioni e perforazioni a percussione. Eseguire il cambio di velocità con la macchina a basso numero di giri. -INDICAZIONIIl cambio di velocità non va effettuato a pieno regime o al massimo numero di giri. In questo modo si allungherà la durata della macchina. Selezionare il senso di rotazione Azionare il commutatore del senso di rotazione IV solo a macchina ferma! Afferrare il commutatore del senso di rotazione IV da entrambi i lati e impostare la direzione di rotazione desiderata. Rotazione destrorsa: Per perforazioni e avvitamento viti. Rotazione sinistrorsa: Per allentamento ed estrazioni di viti e dadi. Importante! Premere il commutatore del senso di rotazione IV fino alla battuta nell'alloggiamento, cioè fino a percepirne l’incastro. La macchina non può essere accesa quando il commutatore del senso di rotazione si trova in posizione intermedia. Scegliere le modalità di funzionamento Con il commutatore perforare/perforare a percussione II si attiva/disattiva la modalità di percussione. Perforare e avvitare Perforare e avvitare Perforazione a percussione

Perforazione a percussione Il commutatore è a tacche e può essere attivato anche a macchina in funzione. -INDICAZIONIPerforazione e perforazione a percussione solo con rotazione destrosa! Sostituzione dell'utensile Togliere la spina dalla presa di corrente prima di regolare l’apparecchio, di sostituire pezzi di ricambio o di riporre l’apparecchio. Tale precauzione eviterà che l’apparecchio possa essere messo in funzione inavvertitamente. Durante la sostituzione dell'utensile indossare guanti di protezione. L'utensile impiegato può riscaldarsi molto in caso di lavori di lunga durata e/o se gli spigoli di taglio dell'utensile sono affilati. Mandrino portapunta a serraggio rapido con ASL L'albero portapunta, nel caso non si prema il pulsante di comando, viene arrestato. Ciò permette una sostituzione semplice, comoda e veloce dell'utensile nel mandrino portapunta. Montare l'utensile Girare manualmente con forza la boccola del mandrino portapunta a serraggio rapido finché non si sente più alcun rumore ("clic“). In questo modo il mandrino portapunta viene bloccato automaticamente. Togliere l'utensile Aprire la boccola in senso antiorario, girando finché risulterà possibile togliere l'utensile. SBM-IT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 42 Montag, 18. Februar 2008 12:02 12 42 Italiano Utilizzo Mandrino portapunta a corona dentata Montare l'utensile Inserire l'utensile. Fissarlo all'anello della corona dentata facendolo girare. Inserire la chiave del mandrino portapunta in uno IT dei tre fori presenti sulla corona dentata del mandrino e assicurare girando in senso orario. Levare la chiave del mandrino portapunta. Togliere l'utensile Aprire il mandrino portapunta a corona dentata con la chiave e togliere l'utensile. Levare la chiave del mandrino portapunta. -INDICAZIONINon fissare la chiave del mandrino portapunta alla perforatrice per mezzo di catene, legacci o simili. La chiave del mandrino portapunta potrebbe in questo modo essere afferrata dalle parti mobili e causare lesioni. Attrezzi a vite Nel caso di utilizzo di attrezzi a vite (inserti) va sempre impiegato un sostegno per l'inserto. Utilizzare solo attrezzi adatti alla rispettiva testa della vite. Impostare il commutatore perforazione/ perforazione a percussione II su perforazione. Indicazioni operative Utilizzare le impugnature supplementari fornite insieme all’utensile elettrico. La perdita di controllo sull’utensile elettrico può comportare lesioni personali. Adattare sempre il numero di giri al materiale da lavorare e al diametro del trapano. Per lucidare e affilare va utilizzato un elevato numero di giri. Perforazione a percussione Indossare occhiali e cuffie di protezione. SBM-IT/0802 Forare le piastrelle Forare lentamente una piastrella. Commutare su perforazione a percussione solo quando la piastrella è stata trapassata completamente. In questo modo è possibile evitare una rottura della piastrella. Forare con una punta a corona di diamanti Impostare il commutatore perforazione/ perforazione a percussione II su perforazione. -INDICAZIONILavorando con una punta a corona di diamanti, spegnere l'impianto di frantumazione. Filettatura Si consiglia l'uso dei maschi filettatori della macchina. Lubrificare leggermente i maschi filettatori. Selezionare il numero di giri minimo e la prima velocità. Incidere in senso destroso, fermare e svitare in senso sinistroso. -INDICAZIONIEseguire la filettatura solo a basso numero di giri. Preselezionare il numero di giri necessario con la rotellina di selezione (opzione). Ciò al fine di evitare la rottura del maschio filettatore. 37229_BA_Schlagbohrmaschine_West.book Seite 43 Montag, 18. Februar 2008 12:02 12 Utensili e accessori Italiano 43

5. Utensili e accessori

Per forare nel metallo, utilizzare esclusivamente punte perfettamente in ordine e bene affilate; per forare pietra e calcestruzzo, utilizzare esclusivamente punte per pietra con placchetta di carburo metallico. Montanti per trapano Per lavori in cui è richiesta un'alta precisione, si consiglia di utilizzare un montante per trapani (accessorio). Sostituzione dell'attacco utensile Prima di qualsiasi lavoro sull'utensile elettrico, staccare la spina di alimentazione. È possibile utilizzare tutti i mandrini comunemente reperibili sul mercato con una filettatura interna di 1/2“ 20 UNF (apertura mass. 13 mm). Rispettare le indicazioni grafiche riportate nelle immagini di riferimento. Smontaggio mandrino Appoggiare l'apparecchio elettrico su una superficie stabile. Fissare una chiave ad esagono incassato nel mandrino oppure una chiave fissa davanti sul mandrino portapunta. Allo stesso tempo, mettere una chiave fissa sulla superficie della chiave dell'asta di comando. Fissare l'asta di comando e allentare il mandrino portapunta facendo girare la chiave ad esagono incassato o la chiave fissa in senso antiorario. Per allentare il mandrino portapunta, eventualmente dare un leggero colpo al gambo della chiave ad esagono incassato o della chiave fissa. Togliere gli utensili e svitare completamente il mandrino portapunta. Montaggio mandrino Pulire la filettatura del mandrino portapunta e dell'albero portapunta. Avvitare il mandrino portapunta I sull'albero portapunta 5. Il mandrino portapunta deve essere impostato su una coppia di serraggio pari a 35-40 Nm.

6. Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualsiasi lavoro sull'utensile elettrico, staccare la spina di alimenIT tazione. Mantenere sempre puliti l'utensile elettrico e la fessura di ventilazione. Pulire regolarmente con uno straccio e senza detergenti le parti in materiale artificiale che siano accessibili dall’esterno. Mantenere sempre pulito l'attacco utensile. Pulizia del mandrino portapunta In caso di uso frequente della funzione di perforazione, prima di inserire la punta nella macchina tenere il mandrino portapunta in posizione verticale verso il basso e chiudere e aprire l'intero mandrino. La polvere accumulata fuoriesce così dal foro del mandrino portapunta. Pulire regolarmente la ganascia di serraggio e i fori della ganascia di serraggio utilizzando uno spray detergente. Sostituire le spazzole di carbone Far sostituire le spazzole consumate da un servizio clienti autorizzato. Assistenza Dopo un periodo abbastanza lungo in cui la macchina sia stata soggetta a condizioni operative estreme, sarà necessario affidare la macchina ad un Centro di assistenza Kress perché venga eseguita un'ispezione ed una minuziosa pulizia. I relativi centri di assistenza sono rilevabili dal foglio allegato "ASSISTENZA" o sulla nostra pagina Internet www.kress-elektrik.de. Parti di ricambio / Disegno esploso I disegni esplosi e l'elenco delle parti di ricambio possono essere trovati sul nostro sito http://www.spareparts.kress-elektrik.de SBM-IT/0802 37229_BA_Schlagbohrmaschine_West.book Seite 44 Montag, 18. Februar 2008 12:02 12 44 Italiano Manutenzione ed assistenza Smaltimento Recupero di materie prime, piuttosto che smaltimento di rifiuti. Macchina, accessori ed imballaggio dovrebbero essere inviati ad una riutilizzazione ecologica. I componenti in plastica sono contrassegnati per il riciclaggio selezionato.

Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifiuti domestici. Secondo la Direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e al suo recepimento nella normativa nazionale, le apparecchiature elettriche non puù utilizzate devono essere raccolte separatamente, al fine di essere reimpiegate in modo eco-compatibile.

Questo utensile elettrico è stato controllato accuratamente, provato e sottoposto ad un rigido controllo della qualità. Garantiamo l'eliminazione senza costi di difetti sull'utensile elettrico, che si verificano presso il cliente finale nei 24 mesi dalla data di vendita e sono da ricondursi ad un errore del materiale o del costruttore. Per alcuni paesi, riguardo alle condizioni di garanzia, valgono regole speciali individuali. Ci riserviamo di riparare le parti difettose o di sostituirle con pezzi nuovi. I pezzi sostituiti diventano nostra proprietà. Un utilizzo o un trattamento non conformi così come l'apertura dell'apparecchio effettuata da officine di riparazione non autorizzate portano all'annullamento della garanzia. Sono esclusi dalla garanzia: i danni meccanici dovuti a caduta ecc., i danni dovuti alla penetrazione di acqua o di altri liquidi, cavi tagliati o danneggiati, danni al motore e danni meccanici dovuti ad un sovraccarico non conforme, parti soggette a usura per esempio spazzole, mandrino, chiave del mandrino, mandrino di foratura in caso di usura, motori, cavo di alimentazione, accumulatore, lame per seghe, mola a piatto, sacche di aspirazione, accessori in generale (foratore, scalpello, ecc.). I dettagli circa i vari pezzi soggetti a usura dell'apparecchio sono reperibili all'indirizzo www.spareparts.kress-elektrik.de o presso uno dei nostri centri di assistenza. SBM-IT/0802

La garanzia può essere riconosciuta solo in caso di immediata segnalazione del difetto (anche per danni di trasporto). La durata della garanzia non viene prolungata della durata dell'eventuale riparazione. Se fosse necessario avvalersi della garanzia, inviare l'imballaggio originale dell'acquisto, insieme all'apparecchio a noi o al centro di assistenza competente. Gli obblighi di garanzia da noi assunti escludono completamente ulteriori pretese dell'acquirente, in particolare il diritto di convertibilità, riduzione del prezzo o risarcimento danni. L’acquirente può comunque, a propria scelta, avvalersi del diritto di riduzione (diminuzione del prezzo d’acquisto) oppure di convertibilità (annullamento del contratto di vendita), nel caso in cui l’azienda non fosse in grado di eliminare il difetto eventualmente insorto entro un intervallo di tempo ragionevole. Non sono esclusi i diritti al risarcimento dei danni per i casi contemplati dal §§ 463, 480 par. 2, 635 BGB, riguardanti la mancanza di caratteristiche assicurate. Le disposizioni citate nei punti 7 e 8 sono valide solo per il territorio della Germania. Con riserva di modifiche tecniche! 37229_BA_Schlagbohrmaschine_West.book Seite 45 Montag, 18. Februar 2008 12:02 12 Manual original "Taladro de percusión" Símbolos y abreviaturas
